Монтаж розеток в стены из гипсокартона своими руками

Установить выключатель на гипсокартон по шагам

  • Точно разметьте место по установку выключателя;
  • Прислоните монтажную коробку к стене и, обведя ее, нарисуйте контур будущего отверстия. Разметьте его центр;
  • Просверлите отверстие в гипсокартоне;
  • Сверлите аккуратно, не забывайте, что под гипсокартонном, проложен электрический кабельэлектропроводки;
  • В монтажной коробке вырежьте отверстия под кабель и, протянув в него кабель для выключателя, установите коробку на стену;
  • Разберите выключатель, сняв с него крышку. Ослабьте монтажные винты в контакторах для проводов и монтажные винты для крепления корпуса выключателя;
  • Очистите изоляцию кабеля на 10-12 см. Зачистите жилы кабеля на 5-7 мм;
  • Закрепите очищенные жилы в клеммах выключателя;
  • Установите выключатель в монтажную коробку.

Отверстие под выключатель сверлится после проведения малярных работ. После окончания отделки стен ставятся сами выключатели и закрываются декоративные крышки.

Gipsokart.ru

Другие статьи раздела: Электрика

  • 3 варианта установить подрозетник в перегородку из гипсокартона

  • Гофра под гипсокартон

  • Кабели не поддерживающие горение для электропроводки в гипсокартоне

  • Как быстро установить выключатель на гипсокартон

  • Как правильно проложить проводку в перегородке из гипсокартона

  • Как установить розетку на гипсокартон

  • Подрозетник для гкл — выбор, размеры, цена, установка подрозетника на гипсокартон

  • Сменяемая электропроводка в гипсокартоне

  • Электропроводка под гипсокартоном

  • Электротехническое оборудование для гипсокартона

Размеры подрозетников для гипсокартона

Прежде чем приступать к описанию процесса монтажа, имеет смысл разобраться в особенностях продукции. Сразу отметим, что обычный подрозетник не подойдёт для установки в гипсокартонные перегородки, здесь применяется только определённый вид продукции, предназначенный для таких случаев. Среди зарекомендовавших себя производителей, можно выделить такие бренды:

Данная продукция классифицируется по глубине посадки и внешнему диаметру. Эти параметры маркируются как H и d2 соответственно. Стандартный диаметр подрозетника для гипсокартона – 68 мм. Помимо этого, в продаже имеются модели с внешним диаметром 60, 64, 65, 70 и 75 миллиметров.

Если говорить о глубине посадки, то здесь можно встретить такие размеры: 40, 42, 45, 60 и 62 миллиметра

Обратите внимание, что в продаже можно встретить изделия с нестандартными посадочными габаритами, но это скорее исключение из правил, чем норма

Выбираются подрозетники индивидуально, в зависимости от места монтажа. Если есть возможность, и толщина перегородки позволяет, рекомендуем выбирать модели с глубиной посадки 60-62 мм. Такие конструкции гораздо удобнее при расключении проводки, особенно если схема исключает установку распределительных коробок. В этом случае, провода расключаются в подрозетнике, поэтому каждый лишний миллиметр будет играть решающую роль.

Кроме того, в изделиях с большой глубиной посадки намного проще выполнить соединение проводов и монтаж электрооборудования.

В сегодняшней статье для примера я буду использовать подрозетники для гипсокартона Schneider Electric модификации IMT35150. Данные изделия обладают стандартным внешним диаметром (68 мм), глубина посадки составляет 45 миллиметров.

Корпус подрозетника Schneider Electric IMT35150 выполнен из негорючего пластика. Здесь используется комбинированный материал полипропилен + антипирен, который способен выдерживать температуру до 850°C. Корпус достаточно прочный, оснащён широким передним кантом. Имеются заглушки различного диаметра, предназначенные для ввода проводов любого сечения.

Для фиксации подрозетника в перегородке, используются две металлические лапки. Использование металлических фиксаторов обеспечивает большую площадь сцепления с поверхностью, гипсокартонное покрытие при этом не повреждается. Для фиксации лапок, применяются винтовые саморезы, которые при закручивании, надёжно прижимают коробку к поверхности.

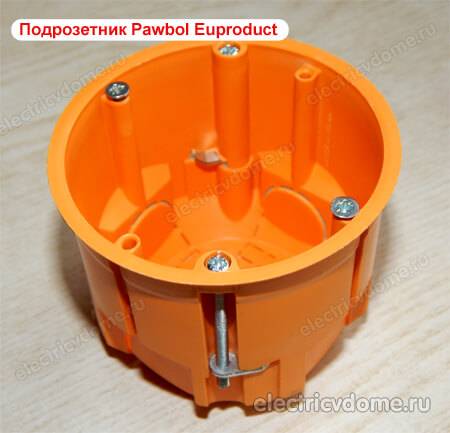

Для разнообразия рассмотрим еще польские подрозетники для гипсокартона фирмы Pawbol Euproduct. Пластик на ощупь очень плотный и надежный. Только здесь используются тонкие металлические лапки (похожие на усики), фиксирующиеся стопорами из пластика.

Обратите внимание, что в обеих модификациях крепёжные лапки не выступают за внешние габариты подрозетника. Это значительно упрощает процесс монтажа

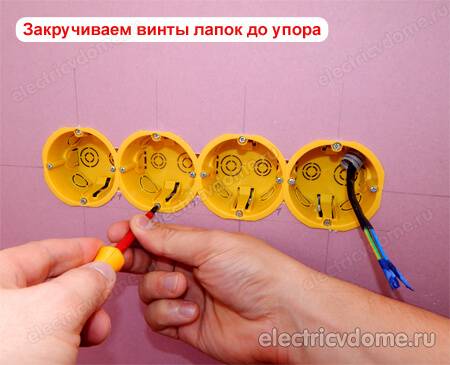

Когда коробка установлена на посадочное место, закручивающиеся винты срывают пластиковый стопор, выводя фиксаторы за границы подрозетника. Отметим, что Pawbol Euproduct оснащаются крепёжными винтами с мелкими и неглубокими шлицами, что вызывает некоторые трудности в процессе монтажа.

Организация процесса сверления

Каждый использует разные коронки в зависимости от своих нужд, но какое бы сверло вы не использовали, можно составить общую инструкцию по их применению.

Весь процесс можно разделить на несколько этапов:

  • определение места отверстий на гипсокартоне;
  • разметка материала поверхности;
  • крепление корончатого сверла на электроинструмент;
  • непосредственно сверление.

На первом этапе следует определиться где, сколько, какого диаметра будут отверстия. Лучше, если монтируемые элементы (светильники, подрозетники и пр.) будут уже у вас, тогда легче определить все необходимые диаметры отверстий и тем самым избежать ненужных ошибок. Идеально, если есть наглядная схема расположения.

Далее происходит разметка поверхности. Производятся замеры и на поверхность гипсокартона наносятся точки центра отверстий, куда в последствии входит центрирующее сверло. Будьте внимательны, чтобы отверстие не попало на место расположения металлопрофиля, в этом случае вы будете вынуждены резать еще и металл. Если, например, по шляпкам саморезов не видно, где расположен профиль, а вы не занимались креплением гипсокартона, то следует до сверления узнать, где проходит металл, возможно, нужно заранее просить бригаду, занимающуюся накруткой, ставить какие-либо метки. Есть еще способ узнать расположение профиля – использовать поисковый магнит. Если вы планируете расположить рядом несколько элементов, то при разметке необходимо следить за уровнем.

На третьем этапе берется коронка нужного диаметра и устанавливается на электроинструмент. Это может быть дрель или шуроповерт. Для использования перфоратора нужно приобрести переходной патрон и не забыть выключить ударный режим.

Далее, после того, как вы произвели расчеты и разметку, можно переходить уже непосредственно к сверлению. Центрирующее сверло коронки ставится на центр будущего отверстия и нерезко включается электроинструмент. В данном процессе больших мощностей инструмента не нужно. Главное – ровно держать инструмент, чтобы не получить скошенный срез. Процесс сверления можно осуществлять как уже на закрепленном гипсокартоне, так и еще не на монтируемых листах, без применения сильного надавливания на ГКЛ.

Гипсокартон – достаточно мягкий материал, и имея фрезу нужного размера и качества, сделать ровное отверстие несложно, но все же, если сомневаетесь в своих силах, доверьтесь профессионалам.

Установка коробки

Сначала необходимо убедиться, что зазор между стеной и листом гипсокартона составляет не менее 45 мм, что позволит беспрепятственно установить подрозетник. Если расстояние меньше, придется штробить базовую поверхность пикой или коронкой по бетону, чтобы добиться нужного размера.

Процесс установки будет выглядеть следующим образом:

К только что проделанному в гипсокартоне отверстию протягивается провод, к которому впоследствии будет подключена розетка (он уже должен быть под гипсокартоном в месте монтажа)

Для удобства будет лучше его вытянуть из отверстия на некоторое расстояние.
Затем нужно взять в руки коробку подрозетника и удалить с наиболее удобной стороны заглушку для продевания кабеля и протащить провод через нее.
Теперь стакан предельно осторожно устанавливается в отверстии. Как правило, усики креплений при этом расположены горизонтально, а винты крепления самой розетки к коробке – вертикально

Это правило гибкое, на самом деле куда важнее, чтобы подрозетник стоял ровно. Снова нужно не пожалеть времени, и, вооружившись уровнем, «семь раз отмерить».
Когда сомнений в правильном положении коробки не будет, необходимо при помощи отвертки вращать винты, отвечающие за крепежные лепестки. Не стоит слишком усердствовать, если перетянуть, они разрушат гипс, все-таки материал весьма мягкий. Но при этом слабо крепить тоже нельзя: розетка будет «болтаться». Так что нужно найти некую «золотую середину».

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

  • приготовить нужный инструмент и материал;
  • сделать разметку на стене, в месте установки розетки;
  • высверлить углубления в стене;
  • установить подрозетники.

Из инструмента возьмем:

  • перфоратор;
  • специальная коронка для сверления диаметром 70 мм;
  • уровень;
  • карандаш;
  • шпатель.

Из материала возьмем:

  • подрозетники;
  • саморезы;
  • строительный алебастр;
  • вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

Отметив нужное место отбиваем уровень карандашем:

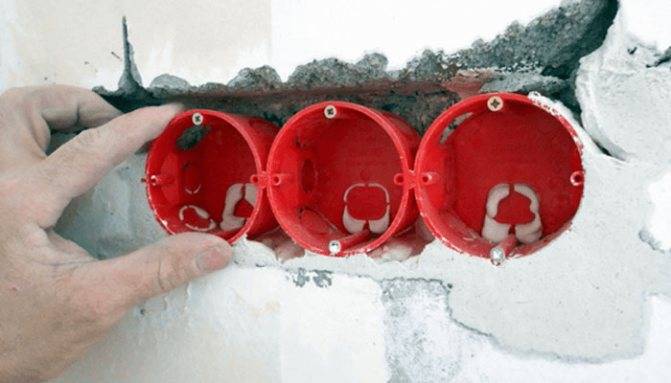

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

Заключение

Таким образом вы узнали, как установить розетки в стену с помощью коробок. Это одна из методов установки, но существуют и другие, например, вырезание места установки розеток в бетонной или кирпичной стене с помощью ручной угловой отрезной машинкой. Но это другая история.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

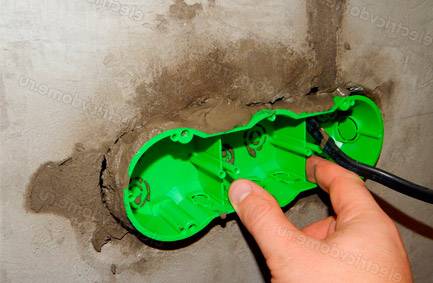

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Собираем подрозетники в один блок

Учитывая, что вы устанавливаете не отдельную конструкцию, а блок из четырёх коробок, подрозетники необходимо скрепить между собой. Поэтому установка подрозетников в гипсокартон начинается с удаления боковых заглушек. Делается это по определённой схеме: первый подрозетник – одна заглушка, во втором и третьем по две, в четвёртом снова одна.

Для соединения подрозетников Schneider Electric между собой в данном случае я буду использовать кабельные переходники-соединители.

Что интересно у большинства обычных подрозетниках по бетону конструктивно продумано соединение их в блок без дополнительных переходников (с боковых сторон есть специальные выступы). У коробок для ГКЛ таких выступов нет поэтому приходится пользоваться специальными соединителями.

Процесс объединения отдельных коробок в одну конструкцию выглядит так: переходник устанавливается в посадочное отверстие и защёлкивается.

Процедура повторяется несколько раз, по количеству подрозетников в блоке. Учитывая, что переходники имеют стандартный диаметр, расстояние между подрозетниками под гипсокартон составит ровно 71 мм. По аналогичной схеме устанавливаются все электромонтажные конструкции, подведённые под одну рамку.

Как установить подрозетник в гипсокартон

Вот мы и подошли к главному – установка подрозетников в гипсокартон. Для этого нужно удалить перегородки, которые остались между отверстиями. Для этого используем монтажный нож или пилу. Далее, в одной из коробок удаляем пластиковую заглушку, предназначенную для ввода питающего провода.

Если предварительные расчёты сделаны без ошибок, конструкция точно совпадает с местом прокладки кабеля

Обратите внимание, что некоторые подрозетники для гипсокартона оснащаются выступающими за внешний диаметр крепёжными лапками, поэтому конструкцию нужно заводить по диагонали

Просовываем питающий кабель через отверстие заглушки, и аккуратно вставляем наш блок в подготовленное отверстие. Все подрозетники должны зайти без усилий. Перед фиксацией блока проверяем, чтобы все было ровно.

После установки блока подрозетников на посадочное место, остаётся лишь затянуть крепёжные винты. Это можно сделать обычной отвёрткой. После закручивания, лапки-фиксаторы надёжно притянут конструкцию к внутренней стене гипсокартонного листа. Напоминаем, что прикладывать чрезмерных усилий не стоит, чтобы гипсокартон не начал крошиться. Теперь остаётся только проверить симметричность установленного блока, посредством строительного уровня. На этом процесс монтажа завершён.

Пошаговая установка подрозетников

Подрозетник (монтажный блок) состоит из следующих деталей:

  • пластиковый круглый короб;
  • четыре винта для крепления, установленные на передней части (что отличает их от подрозетников, устанавливаемых в бетонную стену, имеющих только два винта) — два винта направлены внутрь, а два наружу. Наружные нужны для установки рамки розетки, внутренние – для фиксации подрозетника, они напрямую связаны с лапками фиксации и их легко настроить простой крестовой отверткой;
  • специальные заготовки для отверстий для завода провода на корпусе. Их нужно просто вырезать;
  • завод провода желательно осуществить сзади, так будет удобнее для дальнейшего монтажа.

Габариты монтажных блоков могут быть различными — от 60 до 75 мм. Это стоит учитывать при определении диаметра окружности отверстия под них. Глубина может составлять от 40 до 62 мм. Чем глубже, тем проще установить систему расключения, не привязываясь к распределительной коробке.

Установка подрозетника

Подрозетник изготовляется в виде пластмассового стакана, который нужно установить и закрепить в готовом отверстии в гипсокартоне.

Подрозетник для гипсокартона имеет четыре винта. Два предназначены для его крепления к гипсокартону и два для крепления снаружи накладки из металла.

Установка подрозетника производится в следующей последовательности:

  • Перед установкой подрозетника на место необходимо пропустить провода через отверстие на его дне. Если устанавливаются несколько точек – нужно к ним повести питание, используя соединение шлейфом. При таком соединении от первого подрозетника отрезки проводов пропускаются ко второму, от второго к третьему и т. д.
  • Несмотря на простоту соединения шлейфом существует опасность чрезмерного нагрева контактов первой розетки из-за того что по ним проходит суммарная нагрузка всех остальных точек. Поэтому опытные электрики предпочитают выполнять подключения через сизы – пластмассовые колпачки с внутренней конусной резьбой, предназначенные для изолирования скруток.
  • Используя сизы фазный провод скручивается с несколькими проводами по количеству подключаемых розеток. Такую же скрутку можно сделать и на нулевом проводе, но поскольку он не так сильно подвержен нагреву его можно пустить шлейфом.

Так как провода в течении эксплуатации могут подгореть или надломиться обязательно нужно оставлять запас по длине не менее 10 см.

С помощью уровня подрозетник выставляется горизонтально и закрепляется лапками зажимов на гипсокартоне. При этом нужно следить за тем, чтобы он не пережимал провода.

Иногда случается что расстояние от стены до гипсокартона меньше высоты стандартного стакана подрозетника. Тогда в материале стены, при помощи перфоратора или долота по бетону, нужно сделать углубление соответствующей глубины. Подготовить углубление можно и до обшивки, но тогда придётся с ювелирной точностью определять его местоположение.

Что нужно для работы

Чтобы быстро и точно осуществить все монтажные процессы, необходимо заранее подготовить инструменты:

  1. Дрель. Если приспособление с возможностью регулировки скорости, то его можно использовать не только для создания отверстий, но и для вкручивания шурупов. В качестве альтернативы применяется шуруповерт.
  2. Коронки для гипсокартона с центрирующим сверлом. Эти насадки являются оптимальным решением для быстрого получения посадочных мест, в которых размещаются монтажные коробки розеток и выключателей.
  3. Набор отверток и биты. Используются для вкручивания винтов разного размера. Учитывается, что ручной инструмент более удобен при соединении проводов с клеммами.
  4. Пассатижи или кусачки. Применяются для быстрого удаления лишних участков кабеля.
  5. Электрический лобзик или ножовка по ГКЛ. Для создания сложных отверстий.
  6. Строительный нож. Используется для вырезания заглушек в корпусе подрозетника, поскольку дешевые изделия часто сильно запаяны.
  7. Отвертка-индикатор. Простое устройство для определения напряжения. Принцип работы в том, что при наличии питания в ручке загорается лампочка.
  8. Уровень, линейка и рулетка. Для разметки и выравнивания.

Хотя любые действия с электропроводкой подразумевают отключение напряжения, по нормам безопасности весь инструмент должен иметь изолированные рукоятки и жала

Стандартная технология установки предполагает наличие следующих материалов:

  • Посадочные коробки для розеток и выключателей.Для плит ГКЛ используются специальные пластиковые разновидности, которые прошли пожарную сертификацию. Их основное отличие в фиксирующих лапках. Диаметр и глубина подбираются индивидуально. Встречаются следующие варианты: Единичные модули. Это самая дешевая вариация, устанавливать ее несложно, но нет возможности стыковки с похожими устройствами.
  • Коробки с дополнительным соединителем. Современный тип, имеющий на корпусе разъем для наращивания. Подрозетники набираются с помощью специальной детали, которая не всегда входит в комплект.
  • Блоки. Чаще всего встречаются двойные и тройные конструкции, не нуждающиеся в дополнительной стыковке.

Розетка и выключатель. Изделия состоят из основы, к которой подсоединяются питающие провода, и закрывающих накладок, играющих декоративную роль.

Как показывает практика, наиболее удобны модели подорозетников с возможностью соединения в цепь. Все элементы рекомендуется подбирать одного производителя. Это позволит избежать подгонки, что часто случается при стыковке фрагментов разных изготовителей.

Монтаж розеток и выключателей

Отверстие под установку розетки

Итак, проводка проложена, места для размещения розеток выбраны – самое время разобраться, как установить розетку в гипсокартоне. Приведенная ниже инструкция довольно проста, и следуя ей, вы сможете надежно установить розетку своими руками.

Для начала нам потребуется проделать отверстие в гипсокартонной обшивке стены.  В это отверстие мы будем вставлять специальный пластиковый подрозетник, на котором и будет крепиться наша розетка.

Фреза для гипсокартона

Отверстие в гипсокартоне делаем таким способом:

  • Вначале находим по нарисованной нами схеме место, в котором будет установлена розетка. С помощью рулетки отмеряем необходимое расстояние от пола и отмечаем нужную точку на гипсокартоне.
  • Используя уровень, размечаем будущее отверстие для установки розетки, рисуя крестик.
  • Для проделывания отверстий, в которых будет проводиться монтаж розеток в гипсокартон, используем дрель со специальной насадкой-фрезой. Как выглядит такая насадка, вы можете увидеть на фото в данной статье.
  • Установив острие фрезы в центр отмеченного нами крестика, аккуратно проделываем отверстие. Более подробно этот процесс описывает видео, а увидеть его можно на нашем сайте.

Выводим провода наружу

Если нужно провести установку нескольких розеток в одном месте – разметку лучше сделать до просверливания первого отверстия. Так проделанные гнезда получатся боле аккуратными.

Установка подрозетника

Далее монтаж розетки в гипсокартон предполагает установку в проделанное отверстие специального пластикового гнезда – так называемого подрозеткника.

Подрозетник

Подрозетники для гипсокартонных стен оснащаются четырьмя винтами. Два из них отвечают за фиксирующий механизм, а еще два – за крепление наружной металлической накладки.

Подрозеткника монтируем следующим образом:

  • Перед тем как вставить розетку в гипсокартон, прорезаем в днище подрозеткника отверстие под проводку. В это отверстие протягиваем проложенный в обшивке провод, оставляя снаружи небольшой запас.
  • Вставляем подрозетник в проделанное отверстие, следя за тем, чтобы он не пережимал электропроводку.

Подрозетники в гипсокартонной стене

Установленный подрозетник проверяем с помощью уровня, и если он выставлен горизонтально – затягиваем с помощью отвертки винты, отвечающие за крепление.

Подключение розетки

Подрозетник установлен, осталось только подключить к проводам саму розетку. Но перед тем как установить розетку в гипсокартон, нужно выполнить еще одну обязательную операцию, а именно проверить отсутствие напряжения на выведенных проводах. Сделать это можно с помощью специальной индикаторной отвертки.

Если напряжения нет – переходим к подключению розетки:

  • Разбираем розетку, снимая с нее пластиковые декоративные части.
  • Отвинчиваем винты на клеммной части розетки, вставляем в них провода и фиксируем их. Если мы используем трехжильный кабель – то провод заземления присоединяем к среднему контакту.
  • Розетку с подключенными контактами вставляем в подрозетник. Закрепить розетку можно будет либо с помощью распорных «лапок», либо с помощью крепежных винтов на подрозетнике.

Закрепляем розетку

  • Перед тем как закрепить розетку в гипсокартоне окончательно, проверяем надежность соединения проводов с клеммной частью.
  • Накладываем рамку розетки, а затем – надеваем защитную крышку. Затягиваем отверткой крепежный винт, следя за тем, чтобы не повредить пластик розетки.

Подключение выключателя

Подключить выключатель так же просто, как сделать розетку в гипсокартоне. Для этого:

  • Проделываем в нужном месте отверстие, устанавливаем в него пластиковый «стакан» и выводим наружу провода.
  • Разбираем выключатель, снимая с него все пластиковые части. У нас должна остаться только металлическая рамка с клеммной колодкой.

Установка выключателя

  • К клеммной колодке подключаем провода, после чего – фиксируем металлическую рамку выключателя крепежными винтами на стене.
  • На закрепленный выключатель надеваем пластиковые клавиши и рамку.

https://youtube.com/watch?v=EhfezjMrZZA

На самом деле установка розеток и выключателей в гипсокартон не представляет сложности даже для новичка. С первой розеткой, может, и придется попотеть, а дальше вы сможете монтировать розетки буквально «на автомате». И сами удивитесь тому, насколько быстро вы справитесь с монтажом электрической сети вашего дома!
