Особенности конструкции и применения выключателя нагрузки

Зачем объединять рубильник с «автоматом»

На бытовом уровне это обеспечивает удобство управления электросетью и долговечность домашней электросети, но решение зависит все-таки от Вас. Планируете обесточивать линию считанные разы в году, например, только при проведении экстренных ремонтных работ? Тогда можно обойтись рычагом «автомата».

Если же речь идет об электросети многоквартирного дома или промышленного здания, к которым повышенные требования безопасности. На ответственные места на вводной кабель ставьте первым делом рубильник. Он будет работать как коммутационный аппарат, с помощью которого одним движением обесточивается линия. Причем устройство должно быть с видимым разрывом цепи, без защитных крышек.

К примеру, модель Р2М от Элекон на 250А или разъединитель серии РЕ19 от IEK в котором при отключении сети с помощью рычага визуально заметен разрыв контактов – нет крышек и панелей, заслонивших внутренности конструкции. Для чего? Чтобы при техобслуживании сети на объекте человек, проводящий работы, был на 100% уверен в том, что система обесточена. А конструкция «автомата» этой визуальной наглядности обеспечить не может, ведь корпус устройства закрыт.

Использование рубильников целесообразно на производствах, где персонал в конце рабочего дня или перед проведением ремонтных работ должен обесточивать оборудование. Или, к примеру, для включения и выключения системы освещения территории по периметру.

Выключатели нагрузки серии ВНА

Выключатель нагрузки автогазовый (ВНА) предназначен для коммутации под нагрузкой цепей трехфазного тока 630А частотой 50 Гц напряжением 6 или 10 кВ в камерах сборных одностороннего обслуживания (КСО), в шкафах комплектных распределительных устройств (КРУ) и в комплектных трансформаторных подстанциях (КТП). В качестве дугогасящего элемента служит дугогасительная камера из полиметилметакрилата в полиамидном корпусе.

Условия эксплуатации:

  • высота установки над уровнем моря не более 1000 м;
  • температура окружающего воздуха от минус 45° С до плюс 40° С;
  • окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров, а также производственной пыли в количествах, нарушающих работу выключателя;
  • рабочее положение в пространстве — установка на вертикальной плоскости. Допускается отклонение от вертикального положения 5° в любую сторону учитывая, что подвижные контакты должны откидываться вниз.

Условное обозначение выключателя нагрузки ВНА

ВНА-П(Л)-I(II)(III)-10/630-20з(зп) УХЛ2

  • В — выключатель;
  • Н — нагрузки;
  • А — автогазовый;
  • П, Л — правосторонний (левосторонний) привод;
  • I, II, III — расположение заземляющих ножей сверху, снизу, с двух сторон;
  • 10 — номинальное напряжение, кВ;
  • 630 — номинальный ток, А;
  • 20 — предельный сквозной ток, кА;
  • з, зп — с заземляющими ножами, с заземляющими ножами и предохранителями;
  • УХЛ2 — климатическое исполнение и категория размещения.

Конструкция и принцип действия

Выключатель нагрузки ВНА состоит из рамы, вала управления подвижными токоведущими контактами и вала управления заземляющими ножами. На трех нижних изоляторах шарнирно закреплены подвижные токоведущие контакты совместно с подвижными дугогасительными контактами. На трех верхних изоляторах закреплены неподвижные токоведущие контакты, неподвижные дугогасительные контакты и дугогасительная камера. Движение от рычагов вала к подвижным контактам передаются при помощи тяговых изоляторов из стеклонаполненного полиамида.

Установка выключателя ВНА-П-10/630-II-20з УХЛ2 в камере КСО-393

1 — выключатель нагрузки, 2 — привод ПР-10 главных ножей, 3 — привод ПР-10 заземляющих ножей, 4 — тяга главных ножей, 5 — тяга за заземляющих ножей

Для отключения выключателя установлены две пружины: отключающая и депфирующая, также для смягчения ударов при отключении установлен резиновый буфер.

Дугогасительные камеры из полиметилметакрилата предназначены для гашении электрической дуги при размыкании дугогасительных контактов, потоком газа образующегося в результате воздействия высокой температуры на газогенерирующий материал камеры. При включении выключателя сначала замыкаются главные контакты, а затем дугогасительные, при отключении сначала размыкаются главные контакты а затем дугогасительные.

Работа выключателя осуществляется при помощи пружинного механизма.

В конструкции выключателя предусмотрена блокировка которая обеспечивает:

  • Невозможность включения выключателя при включенных заземляющих ножах.
  • Невозможность включения заземляющих ножей при включенном положении выключателя.

Включение и отключение выключателя осуществляется при помощи ручного привода типа ПР-10. Привод соединяется с валом пружинного механизма включения при помощи тяги (в комплект поставки не входит). Включение осуществляется при передаче поступательного движения от привода ПР-10 через тягу на вал пружинного механизма, при этом происходит сжатие включающей пружины включающего механизма, переход ее через мертвую точку и последующее включение главного вала выключателя. Отключение происходит аналогичным образом.

Выключатель типа ВНА с заземляющими ножами и предохранителями дополнительно имеет отдельную полураму заземлителя и смонтированные на изоляторах контакты типа КО для установки патронов предохранителей серии ПТ. Заземлитель и выключатель соединяются между собой блокировкой.

Технические характеристики выключателей нагрузки ВНА

ПараметрЗначение
Номинальное напряжение, кВ10
Наибольшее рабочее напряжение, кВ12
Номинальный ток, А630
Номинальный ток отключения при rкоэффициенте мощности более 0,7, А630
Номинальный ток термической стойкости, кА20
Номинальный ток электродинамической стойкости, кА51
Время протекания тока короткого замыкания, с1
Время отключения, не более, с0,2
Собственное время включения, не более, с0,2
Масса, кг38

Выбрать выключатель нагрузки ВНА…

Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае

  • Номинальный ток автоматического выключателя
  • Времятоковые характеристики электромагнитного и теплового расцепителей автомата
  • Коммутационная способность автоматического выключателя
  • Класс токоограничения автомата

Характеристики автоматических выключателей – обозначение

Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику  и вообще к  любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.

Для того  чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве  защиты от перегрузки и электромагнитное  для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них  написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.

Наверху обычно указана фирма производитель – IEK, Schneider  electric, Legrand и тому подобное. Чуть ниже написана серия автомата,  например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных  вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто  серии  автоматов расписаны в каталогах изготовителей,  по которым удобно подбирать оборудование по  каждому конкретному монтажу.

Номинальный ток автоматического выключателя

Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим  C25, B10 или  D32. Число означает номинальный ток автоматического выключателя (In). То есть,  это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении  соответственно  будет отключаться  при токе меньше номинального.  В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря,  частота тока и количество устройств в щите.

Времятоковые характеристики электромагнитного и теплового расцепителей автомата

Латинская буква в обозначениях  означает времятоковую характеристику электромагнитного расцепителя  (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) –  за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком  замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.

Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды)  до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит  резкого увеличения силы тока – лампы накаливания, тэны.

Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за

По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.

Зачем нужен автоматический выключатель

Электричество – незримый помощник в нашей повседневной жизни. Мы привыкли к тому, что оно исправно служит человечеству вот уже больше 100 лет и совсем забыли, какую опасность оно может представлять при отсутствии надлежащего контроля над ним.

Автоматический выключатель, или просто “автомат” предназначен для контроля над током, протекающем через него.

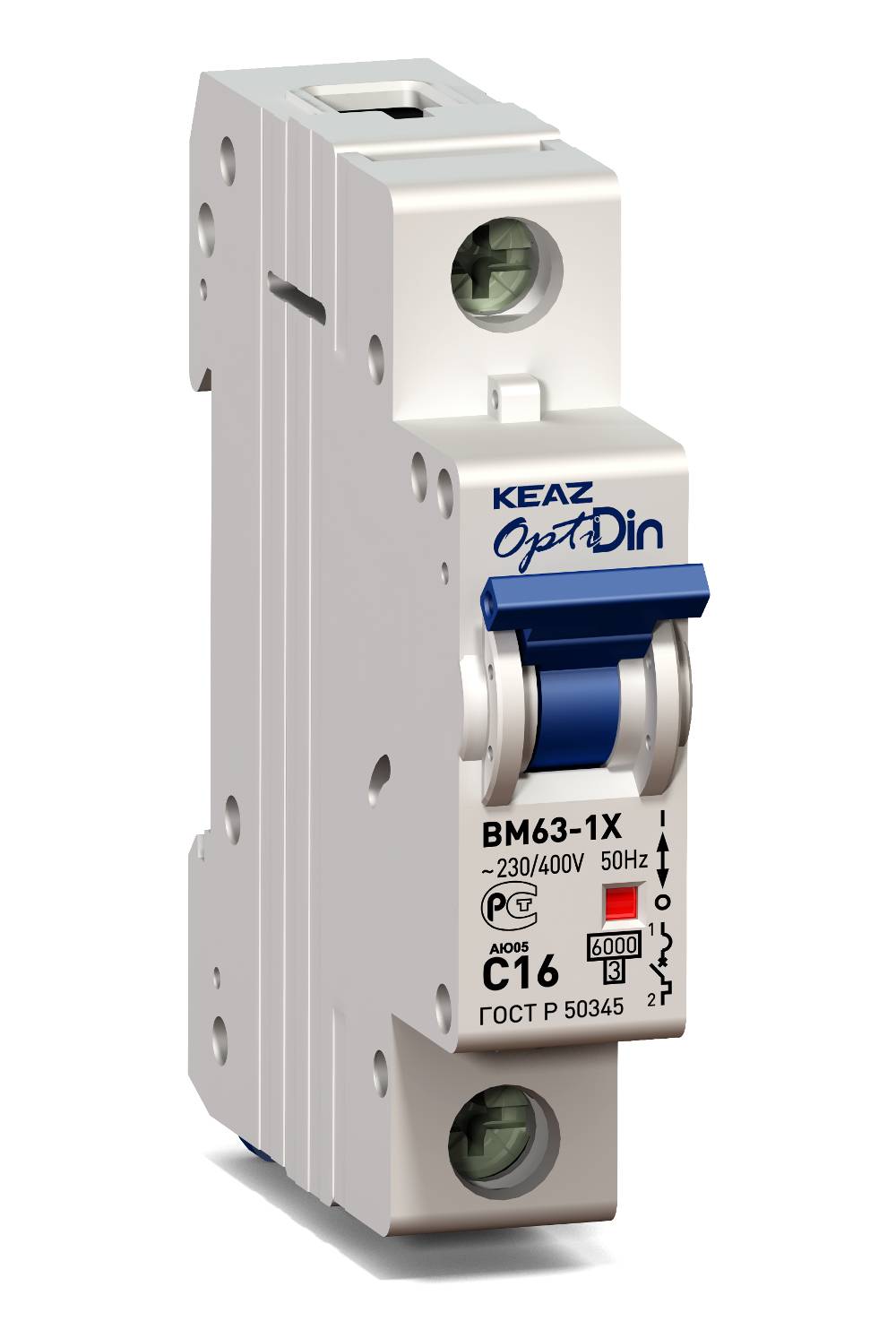

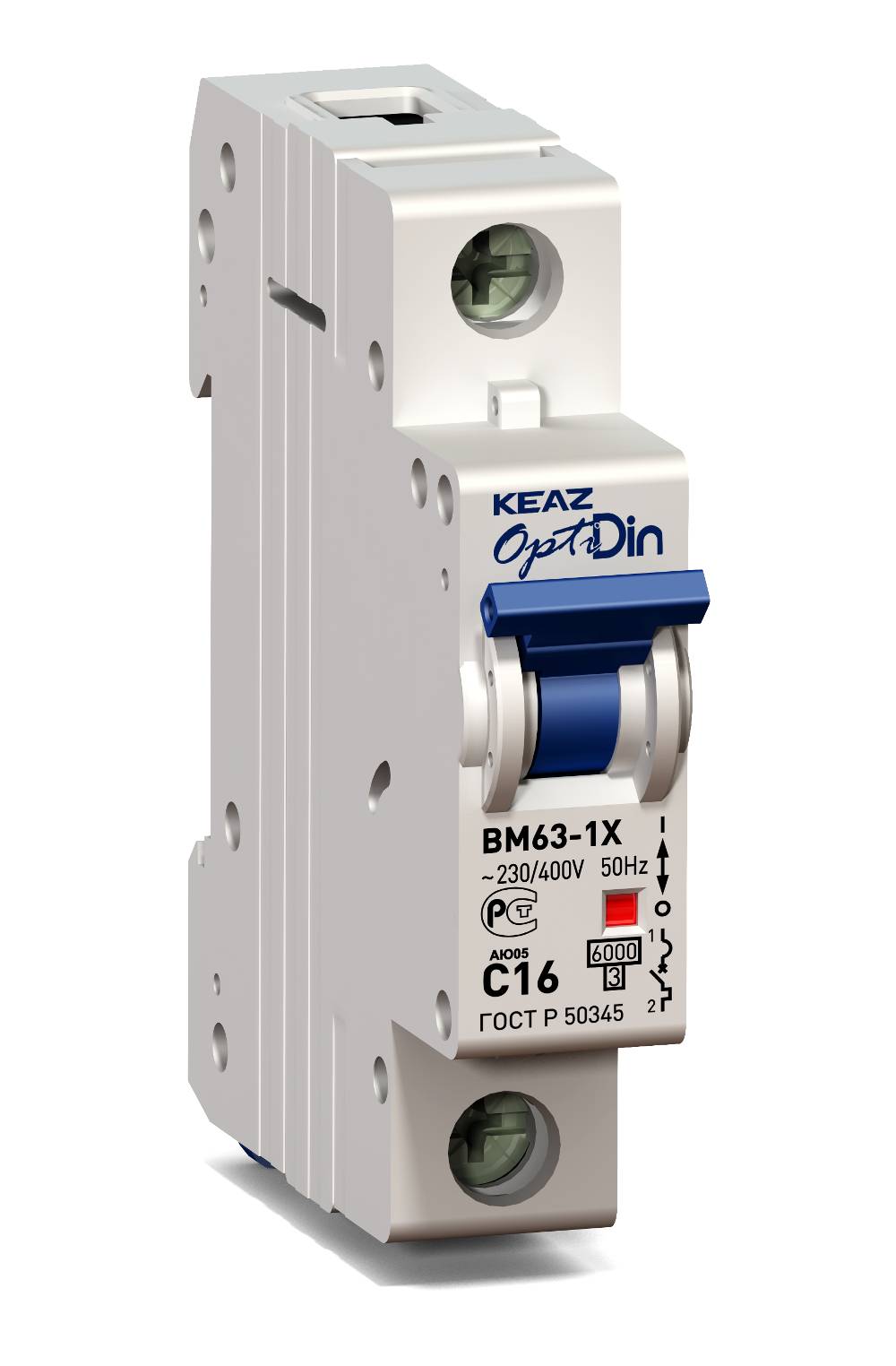

Однополюсный автоматический выключатель

Как бытовые, так и большинство промышленных потребителей подключают свои электроприемники к трехфазной промышленной сети с частотой 50 Гц с номинальным напряжением 380/220 Вольт. Причем бытовые электроприборы подключают обычно только к одной фазе с напряжением 220В, промышленные – к трем фазам 380В.

Схема подключения промышленных и бытовых потребителей к сети 380/220В

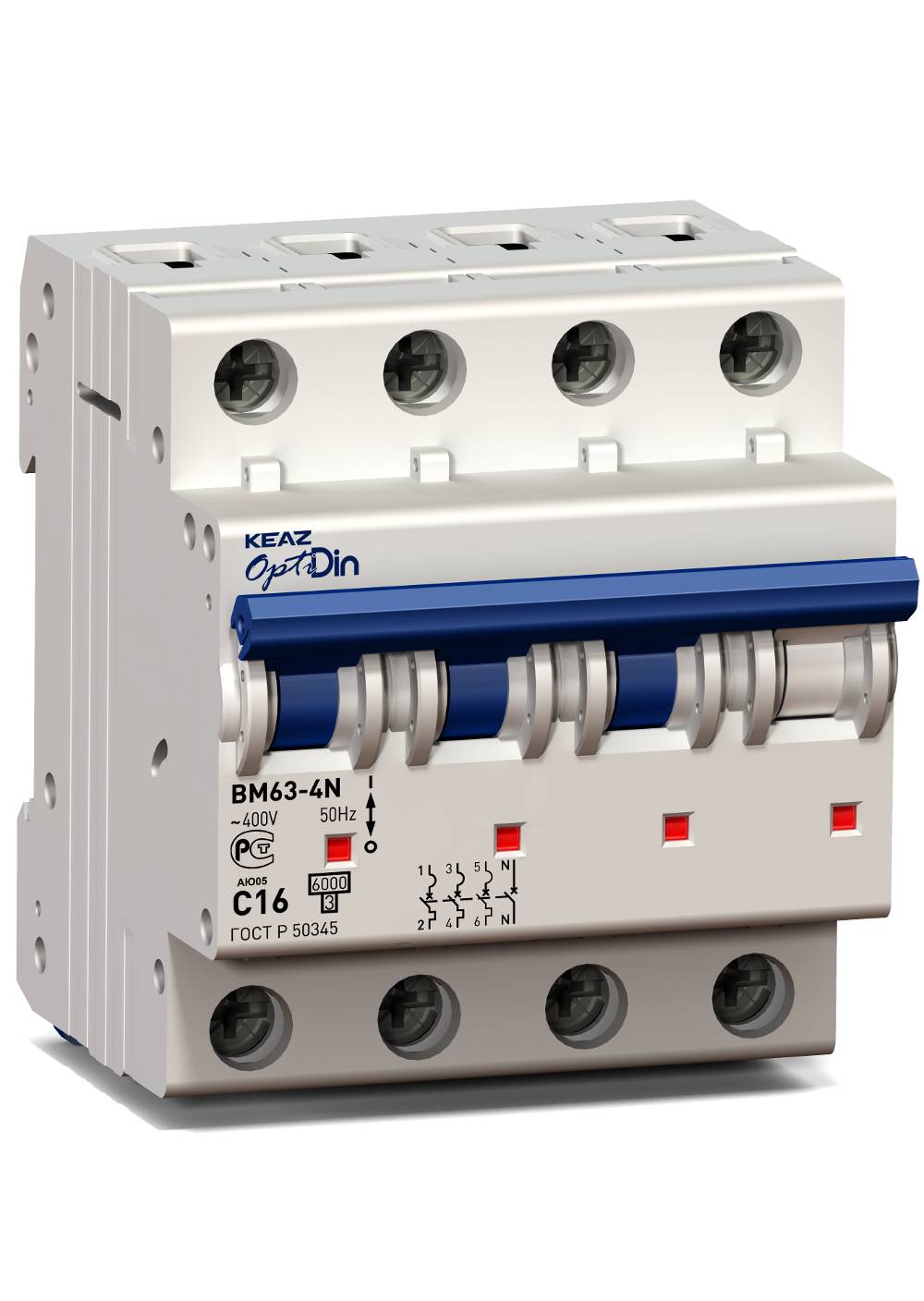

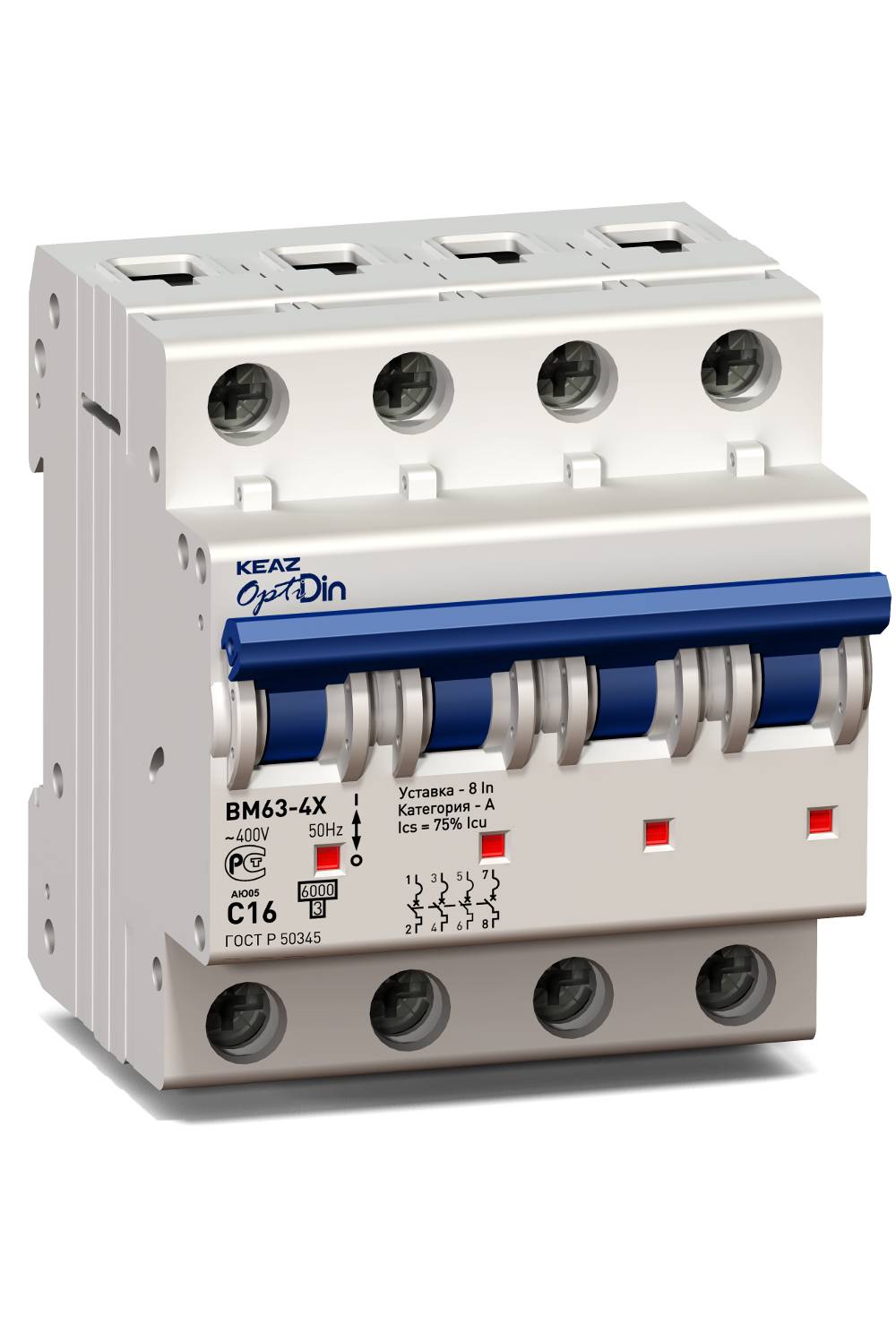

Модульные автоматы выпускаются сериями в одно-, двух-, трех- и четырехполюсном исполнении. Первые два типа используются в однофазных цепях, вторые два — в трехфазных. Особенность многополюсных автоматов в том, что они включают и отключают все свои полюса одновременно, что требуются согласно правил устройства электроустановок (ПУЭ).

Исполнения полюсов автоматических выключателей

При подключении электроприборов сопротивление в сети уменьшается, что вызывает увеличение тока. Причем чем мощнее электроприбор, тем больше уменьшается сопротивление и увеличивается ток. Когда проводники соединяются в обход нагрузки происходит короткое замыкание, так как ток ограничивает только сопротивление проводников. Ток нагревает проводники, по которым он течет, поэтому неконтролируемое увеличение тока приведет к перегреву проводников и их дальнейшему возгоранию.

Результат некачественной защиты электропроводки

Автоматический выключатель при возникновении опасного режима размыкает свои контакты, отключая участок сети с повышенным потреблением тока, тем самым спасая электропроводку от повреждения. Однако не каждый автоматический выключатель способен эффективно защитить вашу электропроводку, он обязательно должен иметь определенный набор характеристик.

Рассмотрим конструкцию модульных автоматических выключателей, устанавливаемых в щитки на стандартную 35 мм DIN-рейку.

Пластиковый щиток, встраиваемый в нишу, для установки модульных автоматов на DIN-рейку

Автомат состоит из десятка миниатюрных деталей, которые собираются в узлы.

Модульный автоматический выключатель внутри:

  • Механизма свободного расцепления (1), который позволяет сделать независимым положение рукоятки управления (2) и главных контактов (3). Такой механизм позволит автоматически отключить автомат, даже если ручка управления удерживается во включенном положении
  • Теплового расцепителя (4), представляющем собой биметаллическую пластину, которая при нагреве током изгибается и вызывает отключение автомата с выдержкой времени. Этот расцепитель предназначен для защиты электропроводки от длительной перегрузки и характеризуется время-токовой характеристикой
  • Электромагнитного расцепителя (5), представляющего собой катушку с подвижным сердечником внутри. При протекании тока сверх заданной величины происходит втягивание сердечника и мгновенное отключение аппарата. Этот расцепитель предназначен для защиты от короткого замыкания, которое должно быть отключено как можно быстрее;
  • Дугогасительной системы (6), куда отводится дуга при отключении тока нагрузки или короткого замыкания, разбивается на множество маленьких дуг и гаснет
  • Клеммных зажимов (7) для присоединения проводников
  • Немаловажным является наличие указательного флажка (8), который покажет положение контактной группы — зеленый флажок означает, что аппарат отключен, красный флажок означает что аппарат включен

Например, при включении аппарата на короткое замыкание и удержании рукоятки во включенном положении, флажок будет зеленого цвета, что будет сигнализировать об аварийном отключении аппарата.

Все внутренние компоненты модульных автоматов заранее настраиваются на определенные параметры и проверяются на заводе-изготовителе. Они указаны на лицевой стороне устройства.

В следующей статье мы расскажем по каким характеристикам нужно выбирать автоматический выключатель, чтобы ваша электропроводка была надежно защищена от КЗ и перегрузки, а вы – от поражения электрическим током.

Читайте далее:

Отличие выключателя нагрузки от автоматического выключателя

Автоматический выключатель характеристика с что означает

Автоматические выключатели категории а

Токовременная характеристика автоматического выключателя

Характеристики автоматических выключателей a b c d

Общие сведения об автоматах

Автоматы для электрощитка

Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.

Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).

Основные технические характеристики автоматических выключателей (АВ)

Номиналы автоматов для различных электросетей

Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.

Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).

Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.

Номинальная наибольшая отключающая способность – значение ЭТ, которое может отключить АВ, сохранив при этом свою работоспособность.

Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:

  • время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
  • 2 класса – 6–10 мс;
  • 1 класса – более 10 мс.

Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D

Тип защитной характеристикиДиапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВНазначение
Aот 1,3IнДля защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
Вот 3Iн до 5IнДля защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
Сот 5Iн до 10IнДля защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
Dот 10Iн до 20IнДля защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
Kот 12 IнДля защиты промышленных цепей использующих индуктивную нагрузку.
Zот 4 IнДля защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

Дифференциальные автоматические выключатели

Дифференциальный автоматический выключатель

Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.

Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.

Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.

ДВ бывают трех типов:

  • S – с выдержкой времени срабатывания по дифференциальному току.
  • АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
  • А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.

Разновидности высоковольтных выключателей нагрузки

Автогазовые:

BHA-10/630. Такой тип выключателя обеспечивает коммутацию электрических трехфазных цепей на напряжение в 6000 и 10000 В, частота которых равна 50 Гц, находящихся под нагрузкой. Предусматривается автоматическое заземление выключенных линий специальными заземляющими ножами. Эти модели устройств устанавливают в основном на трансформаторных подстанциях, в устройствах распределительных и в боксах обслуживания. Тип дугогасителя – автогазовый, привод может быть как ручного управления, так и электрического. Рассчитаны агрегаты на двадцатипятилетний срок работы с промежуточными капитальными ремонтами через каждые две тысячи операций.

  • ВНБ-10/630. Выключатель нагрузки 10 кв повышенной скорости отключения используют в нагруженных цепях с силой тока до 630A. У него нейтральный провод заземлен либо изолирован. Узлы применения – это одностороннего обслуживания камеры стационарные, подстанции трансформаторных устройств, шкафы распределителей комплектных, также ими проводят замену старых модификаций выключателей. Система гашения дуги при помощи выделения газа.
  • BHP-10/630. Работает по аналогии с выключателем BHA-10/630, но привод имеет только ручное исполнение. Может быть укомплектован заземляющими контактами и дополнительными предохранителями.

Вакуумные:

  • ВБСК-10-20/1000. Выключатели нагрузок, рассчитанные на напряжение до 12000 В, которые способны коммутировать цепи электрические (трехфазные с нейтралью изолированной) в режимах нормальной работы и в аварийных ситуациях. Устройства применяют во всех вышеперечисленных системах, а также когда проводят замену выключателей маломасляных. Выключатели этого типа имеют малые габариты, поэтому удобны для монтажа в разных типах распредкоробок.
  • BBTEL. Универсальный разъединительный прибор, система гашения дуги которого основана на затухании ее в глубоком вакууме. Фиксирует контакты дугогашения при замыкании электромагнитный механизм. Отличаются эти системы большим ресурсом и высокой износостойкостью. Они малогабаритны и не требуют ремонта.
  • BBT-10-20. Вакуумный тип выключателя с моторно-пружинным приводом, который предназначен для тех же целей, что и ВБСК-10-20/1000, но этот выключатель нагрузки 10 кв выдерживает только.

Устройства разъединители:

  • РВЗ-10/630 разработаны для коммутационных целей при работе с высоким напряжением, но отсутствием нагрузочных токов. При помощи их можно проводить переподключение и изменение схем, осуществляются ремонтные работы в безопасном режиме (обесточенные линии). Имеют конструкцию привода рычажного принципа действия.
  • РЛНД — выполняют те же функции, но допустимы для установки вне помещения.

Читать далее: Коллектор для отопления: принцип работы, правила установки и подключения. Что такое распределитель тепла: преимущества, особенности работы и монтаж

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.


Клеммы располагаются вверху и внизу, причем верхняя соединена с фиксированным контактом, а нижняя тесно связана с металлической пластиной, которая играет роль теплового расцепителя. Когда температура материала повышается, пластинка деформируется (+)

Существует несколько способов запуска процесса расцепления:

  • ручное управление – включение/отключение с помощью небольшого рычага;
  • воздействие токов короткого замыкания;
  • избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

4) Опасные ошибки.

Более 20 лет назад часто использовалась алюминиевая проводка с сечением 1,5 кв.мм. Для такой проводки нужны автоматы не более 6А.

Сегодня, когда мы используем стиральные и посудомоечные машины наравне с электрочайниками такие автоматы могут часто срабатывать. Серьезной ошибкой в этом случае является использование автоматов с более высоким номинальным током (например, 16А), поскольку они не будут выключаться и может показаться, что проблема решена.

Но на самом деле при использовании такого автомата с такой проводкой резко возрастает опасность короткого пожара из-за слишком высокой нагрузки на проводку. Большая доля бытовых пожаров происходит по причине неправильного использования автоматических выключателей.

Нужно помнить, что автомат не защищает человека от поражения электрическим током.

Главная задача автомата – защита электросети от перегрузок. Если человек касается оголенного провода, таких перегрузок просто не возникает, хотя человеку может быть причинен вред. Для защиты от случайного прикосновения к токоведущим частям служат устройства защитного отключения (УЗО).

ГРУППА КОМПАНИЙ ПЭК предлагает широкий ассортимент низковольтной аппаратуры, в том числе:

По всем вопросам обращайтесь в офис нашей компании по тел.: +7 (473) 300-30-56

Особенности подбора автоматов

Некоторые люди думают, что самый надежный автоматический выключатель – это тот, который может выдерживать наибольший ток, а значит, именно он может обеспечить максимальную защиту цепи. Исходя из этой логики, к любой сети можно подключать автомат воздушного типа, и все проблемы будут решены. Однако это совсем не так.

Ошибки в подборе АВ чреваты неприятными последствиями. Если подсоединить к обычной бытовой цепи защитный аппарат, рассчитанный на высокую мощность, то он не будет обесточивать цепь, даже когда величина тока значительно превысит ту, которую может выдержать кабель. Изоляционный слой нагреется, затем начнет плавиться, но отключения не произойдет. Дело в том, что сила тока, разрушительная для кабеля, не превысит номинал АВ, и устройство «посчитает», что аварийной ситуации не было. Лишь когда расплавленная изоляция вызовет короткое замыкание, автомат отключится, но к тому времени может уже начаться пожар.

Приведем таблицу, в которой указаны номиналы автоматов для различных электросетей.

Если же устройство будет рассчитано на меньшую мощность, чем та, которую может выдержать линия и которой обладают подключенные приборы, цепь не сможет нормально работать. При включении аппаратуры АВ будет постоянно выбивать, а в конечном итоге под воздействием больших токов он выйдет из строя из-за «залипших» контактов.

Наглядно про типы автоматических выключателей на видео:

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

  • 1 — корпус;
  • 2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
  • 4 — неподвижный контакт;
  • 5 — подвижный контакт;
  • 6 — дугогасительная камера;
  • 7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
  • 8 — механизм взвода и расцепления
  • 9 — катушка электромагнитного расцепителя;
  • 10 — рычаг управления;
  • 11 — тепловой расцепитель (биметаллическая пластина);
  • 12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции  электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт.  В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
