Назначение и установка коллекторов для отопления

Правила выбора распределительных коллекторов

Несмотря на все преимущества распределительных коллекторов, далеко не каждый хозяин решается на установку такого оборудования в своем жилище. Это связано с устройством коллектора отопления и наличием некоторых особенностей, касающихся приобретения и выполнения монтажных работ.

В частности речь идет о следующем:

  • Достаточно высокая цена. В основном стоимость определяется использованием высококачественных металлов при изготовлении коллекторной группы для отопления. Кроме того возникает необходимость приобретения различных дополнительных элементов, арматуры и оборудования. Однако следует помнить, что технология характеризуется высоким качеством и удобством использования, а также способностью достичь максимальной эффективности работы приборов отопления.
  • Необходимость использования циркуляционного насоса и других приборов. Функционирование водяного коллектора для отопления возможно при условии установки насоса в систему, дополнительной арматуры для каждого прибора отопления, различных заглушек и кранов, а также правильно подобранного коллекторного шкафа.
  • Сложность выполнения монтажных работ и их высокая стоимость. Установить оборудование может только квалифицированный мастер, который разбирается в вопросе, для чего нужен коллектор в системе отопления. При этом обязательно потребуется определенное количество времени и соответствующие расходы. Некоторые системы могут устанавливаться и подключаться только на одном из этапов строительства дома, например, система «теплый пол».

Те, кто не считает перечисленные факторы особенно важными, могут отправляться за приобретением распределительного коллектора

Однако к выбору оборудования следует подходить очень внимательно, обращая внимание на материал изготовления и технические параметры системы

Особое значение при выборе коллектора отопления в сборе имеют следующие характеристики:

Давление системы

Очень важно установить при каких значениях оборудование может безупречно функционировать.
Какое количество электрической энергии будет потреблять коллектор.
Какое количество приборов отопления планируется подключить к распределительному коллектору.
Пропускная способность устройства.
Возможность добавления контуров при увеличении количества приборов отопления.
Наличие дополнительных элементов контроля и автоматики.
Известность завода-изготовителя и отзывы о нем.

Виды коллекторных узлов

Прежде чем рассматривать типы гребенок, укажем способы их применения в системах водяного отопления частных домов и квартир:

  • распределение и регулирование температуры воды в контурах теплых полов, сокращенно – ТП;
  • раздача теплоносителя радиаторам по лучевой (коллекторной) схеме;
  • общее распределение тепла в жилом здании большой площади со сложной системой теплоснабжения.


Слева на фото – компланарный коллектор для распределения теплоносителя по ветвям, справа – готовый коллекторный модуль с гидрострелкой В загородных коттеджах с разветвленным отоплением коллекторная группа включает так называемую гидрострелку (иначе – термогидравлический разделитель). По сути, это вертикальный коллектор на 6 выводов: 2 – от котла, два – на гребенку, один верхний для удаления воздуха, из нижнего сбрасывается вода.

Теперь о видах распределяющих гребенок:

  1. Для ограничения температуры воды, регулирования расхода и балансировки контуров теплого пола используются специальные коллекторные блоки, сделанные из латуни, нержавейки или пластика. Размер присоединительного отверстия основной теплотрассы (на торце трубы) – ¾ либо 1 дюйм (DN 20–25), ответвлений – ½ или ¾ соответственно (DN 15–20).
  2. В радиаторных лучевых схемах применяются те же гребенки систем напольного обогрева, но с урезанным функционалом. Разницу мы объясним ниже.
  3. Для общедомового распределения теплоносителя используются стальные коллекторы больших размеров, диаметр соединения – свыше 1” (DN 25).

Заводские коллекторные группы недешевы. Ради экономии домовладельцы часто пользуются гребенками, спаянными своими руками из полипропилена, или берут дешевые распределители для систем водоснабжения. Дальше мы укажем проблемы, связанные с установкой самодельных и водопроводных коллекторов.


Гребенки для радиаторных и напольных систем – из нержавейки, латуни и пластика

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Как самостоятельно сделать распределительный коллектор

Для хорошего мастера изготовить самодельную гребенку из металла или полипропилена не представит особой сложности. Судите сами: стальная труба большого диаметра заглушается с обоих концов, после чего к ней привариваются присоединительные штуцеры с такой резьбой, какая вам удобнее. Затем коллектор проверяется под давлением на проницаемость сварных швов и окрашивается по слою грунтовки.

При выполнении этих работ важно выдержать размеры и диаметр труб. Можно руководствоваться таким правилом: диаметр коллекторов надо подобрать таким, чтобы он был втрое больше диаметра подключаемых трубопроводов. На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений

Для соблюдения остальных габаритов можно взять за основу следующую схему:

На тот случай, если вы возьмете для изготовления профильные трубы, отметим, что эта пропорция наблюдается и по отношению к площади сечений. Для соблюдения остальных габаритов можно взять за основу следующую схему:

Есть и другой вариант подбора диаметра гребенки, о нем говорилось выше в примере заводского изделия. Если тепловая мощность системы отопления дома не превышает 50 кВт, то смело берите трубу DN80, а свыше 50 до 100 кВт изготавливайте коллектор из трубы DN100. При этом размеры штуцеров не нужно делать втрое меньше, принимайте их в соответствии с гидравлическим расчетом.

Немного больше труда надо приложить, чтобы смастерить гребенку из полипропиленовых тройников. Подобные изделия становятся все популярнее в силу своей дешевизны. Потратиться придется только на тройники, все остальные детали обойдутся недорого. Кстати сказать, подобные коллекторы уже имеются в продаже в собранном виде.

Другое дело, что гребенка из полипропилена, собранная своими руками, не в состоянии переносить высокую температуру воды в системе отопления. Случись нештатная ситуация – и паяные соединения сразу же потекут. Это вполне вероятно, когда обогрев дома производится твердотопливным котлом, тогда всю обвязку стоит сделать из стали либо меди.

Гребенка для отопления, распределительный коллектор.


Распределительный коллектор отопления

Если данную разводку представить в самом простом варианте, то:

Число отходящих труб зависит от условий использования и количества радиаторов. Благодаря гребёнке, ток жидкости в трубах оптимизируется. Так же она сглаживает перепады давления в системе. Коллекторный распределитель используется в лучевой разводке из за наличия отдельных труб отвода и подвода теплоносителя для каждой батареи. Именно вследствие такого устройства обеспечивается равномерность прогрева радиаторов и возможность их отдельной регулировки. Помимо вышеперечисленных достоинств коллектор позволяет включить в общую систему доп. конструкции. (например: подогрев бассейна).


Распределительный коллектор отопления

Обобщая сказанное, можно выделить следующие положительные стороны распределительного коллектора:

Так же различают два типа коллекторов по принципу работы. Бывают гребёнки для котельных и локальные.

В первом типе подающая часть осуществляет доставку жидкости в отдельные части системы отопления и поэтому оснащена, помимо кранов, циркуляционными насосами. Помимо этого в ней предусмотрены различные датчики: на давление, контроль температуры и гидрострелка.

Распределительный коллектор отопления с циркуляционным насосом

Правила установки и подключения

Выбирать и устанавливать коллектор лучше всего еще на этапе проектирования и монтажа отопительной системы.

Устанавливают такие промежуточные конструкции в помещениях, защищенных от избыточной влажности. Чаще всего для этих целей отводят место в коридоре, кладовой или гардеробной.

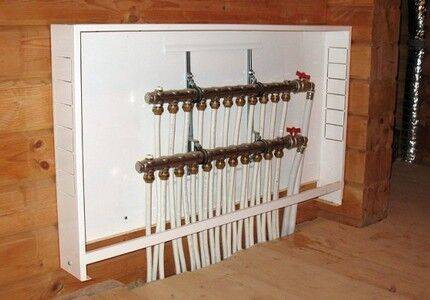

Коллекторный блок желательно размещать в специально предназначенном для этого металлическом шкафу, оснащенным в боковых стенках отверстиями под выведение труб

В продаже встречаются накладные и встраиваемые модели металлических шкафов. Каждая модель оснащена дверцей и выштамповкой по боковым сторонам.

За неимением возможности установить металлический шкафчик, поступают проще, фиксируя устройство прямо на стену. Нишу под обустройство коллекторного блока размещают на небольшой высоте относительно пола.

Общепринятой инструкции по монтажу коллекторных распределительных схем по сути нет. Но есть ряд основных моментов, относительно которых специалисты пришли к единому знаменателю:

  1. Наличие расширительного бака. Объем конструктивного элемента должен составлять не менее 10% от общего количества воды в системе.
  2. Наличие циркуляционного насоса для каждого проложенного контура. Относительно этого элемента не все специалисты едины во мнении. Но все же, если планируется задействовать несколько независимых контуров, для каждого из них стоит установить отдельный агрегат.

Перед циркуляционным насосом на магистрали обратной подачи размещают расширительный бак. Благодаря этому он становится менее уязвимым к турбулентности потоков воды, часто возникающих в этом месте.

Если же используется гидрострелка – бак монтируют перед основным насосом, основная задача которого состоит в том, чтобы обеспечивать циркуляцию на малом контуре.

Место расположения циркуляционного насоса не принципиально. Но, как показывает практика, ресурс устройства несколько выше именно на «обратке».

Главное при монтаже – расположить вал строго горизонтально. При несоблюдении этого условия первый же пузырь скопившегося воздуха оставит агрегат без охлаждения и смазки.

Сам процесс сборки и подключения коллекторной системы наглядно представлен в видео-блоке.

Модификации распределительных гребенок

Сегодня на рынке оборудования представлено множество разновидностей коллекторов для отопительных систем.

Производители предлагают как связующие звенья самого простого исполнения, конструкция которых не предусматривает наличие вспомогательной арматуры для регулирования оборудования, так и коллекторные блоки с полным комплектом вмонтированных элементов.

Коллекторный блок, включающий все необходимые функциональные элементы для создания условий бесперебойной и высокопроизводительной работы отопительной системы

Простые в исполнении устройства являют собой латунные модели с дюймовым проходом ответвлений, оснащенных двумя соединительными отверстиями по бокам.

На обратном коллекторе такие устройства имеют заглушки, вместо которых в случае «наращивания» системы всегда можно установить дополнительные приборы.

Более сложные в конструктивном решении промежуточные сборные узлы оснащены шаровыми кранами. Под каждый отвод в них предусмотрена установка запорной регулировочной арматуры. Навороченные дорогостоящие модели могут быть оснащены:

  • расходомерами, основное предназначение которых – регулировать поток теплоносителя в каждой петле;
  • термодатчиками, призванными контролировать температуру каждого отопительного прибора;
  • воздуховыпускными клапанами автоматического типа для слива воды;
  • электронными клапанами и смесителями, направленными на поддержание запрограммированной температуры.

Количество контуров в зависимости от подсоединяемых потребителей может варьироваться в пределах от 2 до 10 штук.

Независимо от сложности и многофункциональности оборудования при изготовлении гребенок коллекторных блоков используют материалы, устойчивые к внешним факторам

Если за основу брать материал изготовления, то промежуточные сборные коллекторы бывают:

  1. Латунные – отличаются высокими эксплуатационными параметрами при доступной цене.
  2. Нержавеющие – стальные конструкции чрезвычайно долговечны. Они могут с легкостью выдерживать большое давление.
  3. Полипропиленовые – модели из полимерных материалов, хоть и отличаются невысокой ценой, но по всем характеристикам уступают металлическим «собратьям».

Модели, выполненные из металла, для продления срока службы и повышения эксплуатационных параметров обрабатывают антикоррозионными составами и покрывают теплоизоляцией.

Разделительные конструкции, выполненные из полимеров, применяют при обустройстве систем, отапливаемых котлами мощностью от 13 до 35 кВт

Детали устройства могут быть литого исполнения либо же оснащены цанговыми зажимами, позволяющих осуществлять соединение с металлопластиковыми трубами.

Но специалисты не советуют выбирать гребенки с цанговыми зажимами, поскольку те часто «грешат» подтеканием теплоносителя в местах соединения вентиля. Это возникает вследствие быстрого выхода из строя уплотнителя. И заменить его не всегда представляется возможным.

Коллекторы используются в схемах одно- и двухтрубного отопления. В однотрубных системах одна гребенка поставляет нагретый теплоноситель и принимает остывший

6 Модифицированные решения


Ведущие бренды выпускают на рынок как связующие звенья

Первый вариант включает в себя наиболее простые решения, изготовленные из латуни. Диаметр прохода ответвлений не превышает один дюйм. По бокам узла расположено два соединительных отверстия.

На коллекторе «обратки» таких устройств имеются заглушки. При желании их можно заменить дополнительными приборами.

Более сложные в плане конструкции модульные узлы оснащены шаровыми кранами. Под каждым отводом предусмотрена запорная регулировочная арматура. Кроме этого, модифицированные изделия могут оснащаться:

  1. 1. Расходометрами — устройство регулирует поток теплоносителя в каждой петле.
  2. 2. Термодатчиками — эти приборы следят за температурой каждого отопительного узла.
  3. 3. Воздуховыпускными клапанами — устройства автоматически сливают воду.
  4. 4. Электронными клапанами и смесителями — узлы направлены на поддержание установленного температурного режима.

В качестве материала изготовления задействуются разные варианты. Зачастую промежуточные коллекторы создаются из:

  1. 1. Латуни — характеризуются отличным качеством исполнения и долговечностью. К тому же такие решения стоят относительно недорого.
  2. 2. Из нержавеющей стали — стальные конструкции всегда характеризовались увеличенной прочностью и устойчивостью к интенсивным нагрузкам.
  3. 3. Полипропиленовые — устройства из полимерных материалов стоят дешевле остальных типов. Однако в плане прочности они существенно уступают моделям из металла.

При выборе долговечного и надежного решения, есть смысл остановиться на металлических устройствах. Кроме большого срока службы, эти модели отлично выдерживают коррозийные воздействия и сохраняют свой начальный вид даже после долгой эксплуатации

К тому же их дополнительно покрывают теплоизоляционным слоем, что немаловажно для построек, расположенных в северных регионах с холодным климатом

5 Солнечные коллекторные агрегаты

Солнечные гребенки функционируют непосредственно за счет парникового эффекта, запуская процесс преобразования солнечного света в тепловую энергию. Их конструкция имеет несколько отличий от конструкции традиционных моделей. Такие установки работают наподобие теплиц, накапливающих солнечный свет.

В отличие от обычных коллекторов, оснащенных циркуляционными насосами, в таких гребенках задействован метод естественной циркуляции, который подразумевает передвижение теплоносителя посредством конвекционных потоков. Также ей способствуют присоединенные к пластине вентиляторы.

Распределитель, поглощающий ультрафиолетовое излучение, являет собой небольшой ящик, поверхность которого покрыта черной адсорбирующей пластиной. Именно она осуществляет аккумуляцию тепла, которое передается теплоносителю. В роли последнего используется воздух или жидкость, циркулирующая по трубам.

Однако стоят такие изобретения недешево, поэтому они еще не успели обрести широкое распространение. Да и использовать солнце в качестве единственного источника энергии для отопления не совсем рентабельно, ведь даже жители южных регионов замечают нестабильность солнечной активности. Вместо этого подобные агрегаты могут стать хорошей дополнительной альтернативой газовым и твердотопливным котлам.

Как изготовить устройство своими руками

Самостоятельное изготовление распределительного узла — занятие не слишком хлопотное и совсем не затратное, поэтому такой вариант всё чаще выбирают домашние умельцы, желающие сэкономить денежные средства на приобретении такого дорогостоящего устройства.

Составление чертежа

Прежде чем приступить к сборке гребёнки своими руками, необходимо составить грамотный чертёж или схему такого устройства с учётом количества контуров, нагрузки и других основных параметров.

Предварительно составленная схема сборки распределительного узла позволяет произвести все работы правильно, максимально качественно и быстро

Подбор необходимого материала

Для изготовления гребёнки своими руками потребуется приобрести несколько самых простых деталей, представленных:

  • тройником латунным на ½ дюйма — четыре штуки;
  • шаровым краном с резьбовым соединением на ½ дюйма — пять штук;
  • силиконовым герметиком;
  • стандартной заглушкой на ½ дюйма.

Приобретаемые тройники обязательно должны иметь конфигурацию, при которой на одной стороне изделия присутствует внутренняя резьба, а на противоположной части располагается наружная резьба.

Изготовление

Последовательность самостоятельного изготовления распределительной гребёнки для отопительной системы «тёплый пол»:

  1. Собрать тройники в единую линию. Для подсоединения каждого последующего тройника к предыдущему используется наружная и внутренняя резьба, что позволяет получить прямую трубу с наличием боковых отводков. Надёжная герметизация всех соединений предполагает обработку мест резьбовых подсоединений силиконовыми герметиками, наносимыми на внешнюю резьбу. Все излишки герметика необходимо удалить при помощи ветоши.
  2. На входную часть полученной прямой трубы устанавливается, при помощи силиконового герметика и резьбового соединения, стандартный кран.
  3. С противоположной стороны основания на самодельной гребёнке устанавливается заглушка.
  4. Все боковые ответвления обеспечиваются вкручиваемыми и герметизируемыми кранами.

Полученная таким образом самодельная распределительная гребёнка прекрасно подходит для обустройства четырёхконтурной системы «тёплый пол».

Не менее популярным вариантом является самостоятельная спайка гребёнки на основе обычных полипропиленовых труб и дополнительных фитингов. Количество тройников подбирается индивидуально, а отрезки ППР-труб должны иметь аналогичный с ними диаметр. При таком варианте нарезанные трубы служат соединительными ниппелями для состыковки тройников.

Видео: самодельный коллектор

https://youtube.com/watch?v=jm7lnGZZdkw

Обогрев помещения посредством современной и высокоэффективной системы «тёплый пол» является одним из наиболее практичных вариантов с точки зрения экономии энергетических ресурсов и равномерности распределения тепловой энергии. При обустройстве такого вида отопления на большой площади в обязательном порядке используется специальная гребёнка с ручным или автоматическим регулированием.

Использование автоматики в системе управления гребёнкой является идеальным вариантом, позволяющим получать максимальный уровень экономической выгоды при расходе тепловой энергии. Тем не менее такое устройство относится к категории не общедоступных и инерционных, поэтому прогрев и остывание напольной отопительной системы потребуют некоторого времени.

Особенности коллекторного отопления

Основная разница между коллекторным и традиционным способом распределения теплоносителя является разделение потоков по нескольким независимым каналам. При этом применяются различные виды коллекторов отопления, отличающиеся комплектацией и размерами.

Конструкция распределительной гребенки (именно так иногда называют сварной коллектор для отопления) довольно проста. В трубе квадратного или круглого сечения устанавливают несколько патрубков, которые подключаются к отдельным контурам отопления. Сам коллектор соединен с центральным трубопроводом.

В дальнейшем с помощью запорной арматуры можно регулировать уровень притока теплоносителя в отдельные контура теплоснабжения. При этом можно сделать распределительный коллектор отопления своими руками, либо приобрести уже готовую конструкцию.

Эксплуатационные особенности теплоснабжения с помощью распределительной гребенки заключаются в следующем:

  • Равномерное гидравлическое и температурное распределение. Даже самый простой кольцевой коллектор отопления на два или четыре контура сможет эффективно стабилизировать систему;
  • Регулировка режимов работы теплоснабжения. Это осуществляется с помощью специальных компонентов – расходомеров, смесительных узлов и терморегуляторов. Но перед их установкой необходим правильный расчет коллектора для отопления;
  • Ремонтопригодность системы. Для проведения ремонтных или профилактических работ не нужно отключать все теплоснабжение в доме. Достаточно предварительно установить коллектор отопления с расходомерами и с помощью запорной арматуры перекрыть поток горячей воды в определенный контур.

Но отопление с помощью коллекторов имеет ряд недостатков. Прежде всего это увеличенный расход труб. Рост гидравлического сопротивления компенсируется установкой циркуляционного насоса. Он монтируется на каждую распределительную гребенку в системе. Также стальной коллектор для отопления можно применять только для закрытых систем.

Коллекторное распределение теплоносителя актуально для домов с большой площадью. Таким способом компенсируется постепенное остывание горячей воды, свойственное для классических двухтрубных и однотрубных схем.

Монтаж коллектора

Собрать распределительный узел можно самостоятельно. Прежде всего, следует определиться с местоположением коллекторного шкафа, как уже было сказано выше. Сама конструкция обычно скрывается в углублениях – нишах. Они могут закрываться или оставаться открытыми, кому как удобней.

Как только этап заведения труб подачи и обратки закончен, их крепят к коллекторной составляющей. Это металлический элемент с ответвлениями и выходом с противоположной стороны. Обычно этот выход закрывается заглушкой, а вверху устанавливается воздухоотвод. Далее подводятся трубы контуров водяного пола и крепятся к системе коллектора фитингами.

Важно понимать, что длина теплоносителей должна быть более-менее одинаковой, иначе пострадает эффективность работы системы. Если один контур намного превосходит по длине другой, придется устанавливать на их выходы отдельный термодатчик и насосное оборудование

Сборка узла подразумевает установку трехходовых клапанов, ответственных за смешивание теплоносителей. Для того чтобы регулировка температуры происходила автоматически, устанавливают специальные датчики. Принцип их работы довольно прост. При достижении порога заданной температуры, установленные клапаны закрывают ход теплоносителя. Таким простым образом осуществляется регулировка.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

  • Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
  • Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
  • Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
  • Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
  • Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

  1. Установите вводную запорную арматуру на стояк водоснабжения.
  2. Установите счетчик, фильтр и обратный клапан.
  3. Подключите коллектор и надежно зафиксируйте его на стене
  4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

Для чего нужна коллекторная группа

Распределительный коллектор отопления внешне похож на металлическую гребенку, так как имеет большое количество выводов для подключения приборов отопления. Это позволяет регулировать объем, температуру  и давление теплоносителя. Следовательно, с помощью устройства можно контролировать подачу тепла в каждом отдельном помещении дома или квартиры. К распределительному коллектору можно подключать радиаторы, конвекторы, систему теплого пола и даже панельный способ отопления. В наше время коллекторная система отопления достаточно популярна

Важно понимать, для чего нужен коллектор в отоплении.

Большинство российских потребителей пользуются коллекторами европейской марки STOUT, так как они более приспособлены для работы в России. Производство коллекторов осуществляется на итальянских заводах. Использование высокотехнологичного оборудования и строгий контроль качества на каждом производственном этапе позволяет получить продукцию высокого качества.

По сравнению с брендами класса «премиум», которые также производятся на заводах в Италии, коллекторы STOUN отличаются более низкой стоимостью.

Для большинства потребителей является актуальным вопрос, как работает коллектор отопления. Особенностью устройства являются две взаимосвязанные части, подающий и возвратный коллектор, объединенные в один блок. Первая составляющая контролирует подачу горячей воды  к каждому прибору отопления, при этом с помощью специального клапана каждый действующий контур перекрывается при необходимости. Возвратный коллектор распределяет тепло и регулирует уровень давления, что способствует пропорциональному обогреву каждого помещения в доме.

Особенности лучевой схемы коллекторов для отопления

Оптимальной может считаться схема коллектора отопления из полипропилена, которая изображена на фото, в том случае, когда дом имеет несколько этажей или в здании насчитывается большое количество комнат и подсобных помещений.

Так, схема подключения коллектора отопления подразумевает, что он будет установлен на каждом этаже (иногда их может быть несколько), а уже от него производится разводка труб. Как правило, инструкция предусматривает, что монтаж элементов отопительной системы выполняется в стены или цементную стяжку.

Составлять проект отопительной конструкции и ее разветвления следует перед началом ремонтных работ, чтобы потом не портить основание для укладки напольного покрытия.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
