Выбор и установка автоматического выключателя с датчиком движения

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения – выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 – 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый – ФАЗНЫЙ провод – в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий – при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Как самостоятельно установить датчик движения для управления освещением

При самостоятельном монтаже оборудования специалисты рекомендуют придерживаться следующего алгоритма.

1. Выбор места установки с учётом радиуса действия, угла обзора, степени защиты корпуса.
2. Подключение в соответствии с рекомендациями производителя.
3. Монтаж датчика движения.
4. Настройка устройства с помощью винтовых регуляторов.

Если основной задачей датчика движения является управление освещением, технология монтажа аналогична алгоритму подключения к системе одноклавишного выключателя стандартного исполнения. При этом специалисты рекомендуют предусматривать для подобного оборудования отдельный контур. Алгоритм предусматривает следующие операции.

1. Монтаж подрозетника (высота при настенной установке внутри жилых комнат, офисных помещений может варьироваться от 1.2 до 2 метров, в коридорах, подъездах аналогичные устройства размещают под потолком).
2. 2-жильный провод от датчика, 3-жильный кабель подводится в распределительную коробку от автоматического выключателя.
3. К коробке прокладывается кабель от светильника, другой техники, управляемых с использованием датчика движения.
4. Жилы соединяются в строго определённой последовательности. Ноли питающей линии и осветительного прибора, заземление (при его наличии в системе), а затем «фаза» автомата с аналогичным проводником датчика. После этого вторая жила кабеля, подведённого от микроволнового прибора, к L светильника.
5. Сам датчик подключается к сети в соответствии с обозначениями на корпусе, предусмотренными производителем.
6. Корпус прибора монтируется на стене или потолке.

Технические параметры и настройка

Большинство моделей выключателей света с датчиком движения рассчитаны на прямое подключение осветительных приборов к сети 220 Вольт. Фактически это стандартное клавишное устройство включения света, но дополненное детектором и платой автоматики.

Сенсоры движения могут быть запитаны напрямую от электросети 220 В, батареек и через блок питания 12 В – первый вариант требует большего количества проводов, но надежней и предпочтительней

У каждой модели рассматриваемого выключателя в паспорте указан параметр – максимальная подключаемая мощность. Он отражает суммарную мощность подключаемых ламп. Если прибор берется на группу фонарей в ограде у коттеджа, то эта величина должна быть в районе 1000 Вт.

В противном случае он перегорит при первом же включении. Для установки в комнатах частого дома или квартиры с избытком хватит и девайса на 300–500 Вт.

С правилами подключения датчика движения к обслуживаемому им прибору освещения ознакомит статья, содержание которой посвящено разбору этого непростого вопроса.

Степень защиты по минимум должна быть IP44. Для отапливаемых помещений в коттедже этого вполне хватит. Но для установки на улице или в санузле лучше взять с IP «55», «56» или выше.

Как правило, оснащенный датчиком движения выключатель на корпусе имеет три регулятора настройки:

1. «TIME» – время срабатывания на выключение света после ухода человека из помещения.
2. «LUX» («DAY_LIGHT») – чувствительность на освещенность (при наличии фотореле).
3. «SENSE» – чувствительность на движение (температуру в случае с инфракрасным сенсором).

Первый параметр может варьироваться от 0 до 10 минут. Если узкий датчик нацелен только на дверь в кладовке, то эту регулировку лучше выставить на максимум. Тогда при заходе в «мертвую зону» можно будет не опасаться, что свет выключится в самое неподходящее время. При этом 5–10-ти минут для взятия чего-либо с полки в чулане вполне достаточно.

Чувствительность на срабатывания от движения и степень освещенности выставляются методом проб. Здесь сказывается уровень инсоляции, наличие животных в доме и радиаторов отопления рядом, и даже качающихся деревьев поблизости. Если ложных срабатываний происходит слишком много, то постепенно этот параметр нужно снизить и довести до оптимальных значений.

Где и когда применяется?

Выключатель с датчиком движения очень удобен в тех случаях, когда объект заходит в незнакомое неосвещённое место. Ему не придётся впотьмах шарить рукой по стенам, пытаясь отыскать выключатель, и зажечь освещение. Как только человек появится в дверном проёме, произойдёт включение светильника.

Схема подключения датчика движения для освещения часто используется в следующих случаях:

1. При входе в подъезды многоквартирных домов.
2. В проходах и лестничных маршах, которые днём имеют естественное освещение, а в тёмное время требуют дополнительной подсветки.
3. На лестницах, ведущих в подвалы.
4. В гаражах, кладовых, в подвальных и другие хозяйственных постройках и помещениях, которые не освещаются естественным образом.
5. На проходных лестничных пролётах и в коридорах, которые располагаются внутри здания и не имеют естественного освещения днём.
6. В санузлах (именно в этом случае, выключатель с датчиком движения больше необходим для отключения света, потому что, как правило, уходя из санузла, особенно в общественных местах, многие забывают и не отключают освещение).

Если есть такая необходимость, можно установить датчик движения и настроить его одновременно на включение светильника и каких-то бытовых приборов (например, телевизора, вытяжного вентилятора в санузле, кондиционера).

Обратите внимание! Установленный выключатель с датчиком движения помимо того, что позволит чувствовать себя комфортно, ещё существенно сэкономит расход энергии и уменьшит сумму платежей.

Разновидности датчиков освещения

Программируемое цифровое реле

Классификация сенсоров происходит по нескольким параметрам.

По конструктивному исполнению модели бывают:

• Фотоэлемент расположен в одном корпусе с остальными деталями. Сумеречное реле устанавливается рядом с прибором освещения.
• Устройство с выносным (наружным) фотоэлементом. Основной блок устанавливается на DIN-рейку, светочувствительный сенсор на улице.

По типу управления:

• Устройства с таймером – прибор настраивается на уровень освещенности и задается временной промежуток работы. Например, светильники отключаются с наступлением ночи.
• Фотореле с принудительным отключением – при необходимости активируются и выключаются вручную.
• Программируемые сумеречные реле – технологически сложные устройства, работающие по заданным настройкам.

По типу нагрузки:

• светодиодные;
• люминесцентные (энергосберегающие);
• лампы накаливания.

Принципиальные схемы монтажа

Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.

Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора

Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.

Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения

Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести лампочки с встроенным датчиком движения.

Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.

Большинство энергосберегающих ламп быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.

Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.

С маркировкой и правилами подбора умных выключателей ознакомит следующая статья, прочесть которую мы настойчиво советуем.

Виды светильников с датчиками движения

Переносной светильник с ДД

Светильники с ДД бывают переносные и стационарные.

Переносные работают от батареек или аккумуляторов, что повышает их мобильность. Использовать переносные источники света можно вне зависимости от наличия рядом розетки. В некоторых случаях встраивают солнечную батарею.

Стационарные требуют подключения к источнику напряжения: розетки, распределительной коробке и т.п.

В зависимости от размещения светильников выделяют уличные модели, потолочные, настенные.

Уличные светильники с ДД применяются для освещения придомовых территорий, площадей, скверов и т.д. Они могут размещаться на козырьках подъездом, уличных столбах, любых других конструкциях. Подключение может прямое или обходное через выключатель. Во всех случаях необходимо заземление. Уличные светильники с ДД способны выдерживать низкие температуры, высокую влажность.

Потолочные и настенные светильники с ДД освещают внутренние помещения: подъезды, подвалы, склады, гаражи и т.п. В зависимости от цели, планировки помещения они могут располагаться на потолке или на стене. Для внутреннего освещения хорошо подходят инфракрасные датчики. Как правило, светильники подходят сразу для обоих способов монтажа.

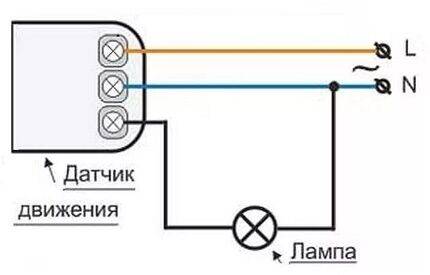

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.

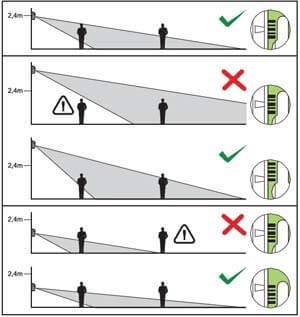

3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

УЗ датчики

Измерение окружающего пространства с помощью звуковых волн – прерогатива ультразвуковых датчиков. Они генерируют звуковые волны, которые при любом движении отражаются от объектов. Частота этих отражений непрерывно измеряется, и получается своеобразный эхолот. Сигнал поступает на приемник датчика и отдает команду по включению или отключению освещения.

Такие датчики чаще всего используют в автопроме для создания систем парктроник.

Преимущества:

• Возможность установки на больших площадях.
• Нечувствительность к погодным условиям.
• Устойчивость к загрязнениям и пыли.
• Сопоставимость с разными материалами корпуса.
• Максимально широкий температурный диапазон для работы.

Недостатки:

• Чувствительность домашних животных к ультразвуку.
• При длительном использовании может вызывать головную боль.

Монтаж и подключение фотореле для уличного освещения

Способ монтажа зависит от выбранного типа устройства. Проще всего установить фотореле с настенным креплением со встроенным фотоэлементом. Предстоящий объем работ разбивают на 3 этапа: выбор места, монтаж и настройка.

Выбор места

Чтобы светочувствительные автоматы работали корректно, надо правильно выбрать местоположение

Чтобы сумеречное реле вовремя включало и отключало освещение, важно правильно подобрать место для его установки. Рекомендации по размещению:

• На устройство должны падать прямые солнечные лучи.
• Следует исключить освещение фарами автомобилей, чтобы избежать ложного срабатывания.
• К устройству должен быть свободный доступ для обслуживания.

Если сумеречный выключатель устанавливается на DIN-рейку, подбирается место только для выносного сенсора.

Монтажные работы

Для подключения фотореле можно использовать распределительную коробку светильника. К ней уже подведено питание. При необходимости устанавливается отдельная монтажная коробка. Края цветных проводов очищают от изоляции. Их соединяют с клеммами согласно схеме производителя.

Настройка прибора

Ручка для регулировки находится снизу

После подключения датчика света выполняют настройку его чувствительности. Для этого в нижней части корпуса имеются регуляторы – диски или тумблеры. По нанесенным обозначениям «+» и «-» выбирается, в какую сторону вращать колесико. Настроечные элементы задают порог освещенности, при котором активируется сумеречный выключатель. В некоторых моделях можно выбрать время задержки включения.

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

Схема подключения с выключателем

Этапы монтажа

При установке в первую очередь следует ознакомиться со схемой подключения датчика движения (к прожектору, обычному светильнику, сигнальному устройству). Обычно они не слишком различаются. Далее идут базовые для любого типа датчика этапы работ.

Выбор места установки

Если планируется подключение датчика движения для освещения, как правило, ночного, выбирается место с максимальной зоной охвата. Так, для установки в коридоре следует смонтировать прибор так, чтобы в контролируемое пространство попадали двери из всех помещений.

Для небольшого квадратного холла более разумным станет монтаж потолочного устройства с достаточно большим (превышающим площадь помещения) радиусом охвата.

Высота монтажа выбирается по двум условиям: расположение конструктивных элементов (высота потолка, дверных проемов или арок) и мебели, угол охвата прибора.

Интересно: в системах «умный дом» и «пассивный дом» инфракрасные датчики движения используются для быстрого включения света в помещения, куда зашел посетитель, и для существенной экономии электроэнергии. При режиме экономии с помощью датчиков присутствия включаются также вентиляция, отопление и прочее.

Разделение основного и «ночного» освещения

Чтобы использование датчика движения для экономии электроэнергии было оправданным, желательно разделить основную проводку (входящую в схему групп освещения и групп розеток для жилого или иного эксплуатируемого помещения) и дополнительную, ведущую только к датчику и «аварийному» светильнику.

Тогда подключение светильника с датчиком движения хоть и потребует больших усилий на стадии монтажа, быстро оправдает экономически затраченные средства и силы.

Настройка и тестирование датчиков

После установки прибора, необходимо его настроить для обеспечения правильной работы, выполнив следующие действия:

регулятором на корпусе устройства устанавливается степень освещённости для срабатывания;

• с помощью второго регулятора настраивается продолжительность задержки выключения;
• устанавливается угол поворота, в зависимости от зоны, которая должна быть охвачена.

После завершения настройки прибор тестируется, путём опробования. Если отдельные параметры не устраивают пользователя, необходимо дополнительное регулирование.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Микрофон

Маркировка «MIC» указывает на наличие в приборе микрофона и отвечает за определения уровня шума, при котором происходит включение прибора. Эта функция не получила широкого распространения в домашних датчиках движения из-за низкой помехоустойчивости.

Так, плач ребенка в соседней комнате или проезжающий за окном автомобиль могут спровоцировать включение света в помещении. Микрофон часто используется в качестве защиты, поскольку имеет огромную зону обнаружения. Если в датчике присутствует ручка «MIC», то настраивать ее следует на минимальные значения.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени. При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть.

Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось. Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Разновидности

Устройства для включения света по команде с датчика движения принято классифицировать по двум признакам:

• тип сенсора;
• способ установки.

По режиму работы:

• автоматические;
• дистанционные;
• подлежащие ручному управлению.

Кроме того, приборы разделяются по степени охвата пространства. Угол обзора может составлять от 90° до 360°. Устройства с минимальным углом раскрытия используют для установки в углу, а приборы с круговым охватом монтируют на потолок в центре комнаты.

Есть модели, предназначенные для работы внутри помещений или на улице, для монтажа на стену или потолок.

Пассивные датчики

Основным элементом прибора является датчик. Используют пассивные и активные модели. Первые дешевле, но менее точны и нередко регистрируют помехи, принимая их за основной сигнал. Для бытовых моделей используются несколько основных конструкций:

• акустический. Это датчик пассивного типа, который сам не излучает никаких волн, реагируя лишь на внешние раздражители. В данном случае регистрируется уровень звука. Эти модели удобны в коридорах или темных проходах общественных зданий;
• инфракрасный. Принцип действия основан на тепловом излучении живых организмов. Устройство регистрирует тонкие изменения температурного режима в помещении. Если в комнате есть теплые предметы. Возможны ложные срабатывания при появлении сквозняков или изменениях воздушного потока;

Активные датчики

К группе активных датчиков относятся модели, излучающие в рабочую зону звуковые или электромагнитные волны и регистрирующие изменения в отражаемом сигнале. В состав группы входят следующие конструкции:

• ультразвуковой. Это датчик активного типа. он излучает ультразвук, определяя изменения в отражении от стен и других предметов. При появлении движущихся объектов сигнал меняется, а на выходе датчика возникает напряжение;
• микроволновый. Этот тип датчиков также принято относить к активным. Они излучают микроволны и регистрируют объекты по принципу эхолокации.

Наибольшей популярностью пользуются инфракрасные датчики. Ультразвуковые сигналы хорошо чувствуют домашние животные, которые начинают проявлять беспокойство, иногда становятся агрессивными. Акустические приборы показывают заметную погрешность и часто не срабатывают, или включают свет без оснований. Микроволновые устройства дороги, а их излучение многими медиками считается слишком вредным.

Принцип работы датчика движения

Датчики движения работают по принципу охраны, которая держит под контролем местность, охваченную сектором обзора.

Их работа состоит в фиксировании инфракрасного излучения. Когда в месте установки устройства появляется живой объект, то в него поступают импульсы. Они действуют на цепь и в результате появляется освещение. Когда объект покидает зону, импульсы перестают поступать, цепь разрывается и свет отключается.

Датчики движения работают в автоматическом режиме, что снижает расходы на освещение. Приборы функциональные, в них есть сенсор, позволяющий включать и выключать уличный свет, бытовую технику, кофеварку, музыкальный центр и другие бытовые приборы.

Данное оборудование имеет существенную стоимость, а потому могут подойти не каждому. Их монтаж требует определенных знаний и выполнения строгих требований, а следовательно, провести установку самостоятельно могут не все, ведь допущение даже незначительно ошибки может вывести прибор из рабочего состояния.

Принцип работы датчиков

В продаже можно встретить сенсоры движения для освещения с таким принципом работы:

• Инфракрасный. Сенсоры с таким принципом работы реагируют на изменение инфракрасного излучения в поле «зрения» датчика. В частности, когда подходит человек, его температура ИК-излучения выше, чем окружающей среды, поэтому датчик срабатывает, зажигая лампу. Главный плюс в дешевизне и простоте работы устройства. В то же время иногда датчик может не сработать, если температура тела человека незначительно отличается от «фоновой» — например, если на улице +40° С.
• Микроволновой. Работает такое устройство по принципу радара: оно анализирует сигнал посылаемый и отраженный от объектов, которые находятся в контролируемой зоне. В отличие от ИК-приборов, микроволновые могут видеть на 360° вокруг себя. Такие датчики могут даже обнаруживать движение объектов за стеклом, поэтому их чаще всего используют в качестве охранных сенсоров, хотя также они встречаются и в осветительных приборах. Из хороших осветительных микроволновых можем посоветовать TDM ДДМ-02 с углом охвата 180°.

Комбинированный. Это устройства, которые одновременно имеют инфракрасный и микроволновой модули. Благодаря этому повышается надежность срабатывания, а также появляется возможность использовать одно устройство для двух целей: для освещения и охраны. Такие приборы довольно редко встречаются в продаже и стоят они недешево.
