Управление освещением с использованием реле напряжения
Реле напряжения предназначено для других целей, но мы его будем использовать для управление освещением.
Допустим, при пропадании напряжения (снижении ниже допустимого значения и/или повышении выше допустимого значения) в щите рабочего освещения необходимо включить аварийное освещение в щите аварийного освещения.
Для этого на вводе в щит Щит1 устанавливаем реле напряжения SQZ3 производства ABB (KV1). Данное реле имеет перекидной контакт. При выходе напряжения в сети за допустимые пределы, а также при обрыве любой из фаз, реле меняет положение контактов. Выводим контакты 3 и 5 на клеммы X1:1 и X1:2 для удобства подключения сигнального кабеля.
В щите Щит2 реализована стандартная схема управления освещением при помощи контактора. Сигнальный кабель от щита Щит1 подключаем на клеммы в щит Щит2 в цепь управления питанием катушки контактора KM1.
Управление освещением при помощи реле напряжения с NO контактами
При срабатывании реле KV1 в щите Щит1 реле меняет положение контактов и пара контактов 3 и 5 становится замкнутой. Таким образом, цепь питания катушки контактора KM1 в щите Щит2 замыкается, на катушку подаётся напряжение и контактор KM1 замыкает свою пару контактов. Силовая цепь замыкается, включается освещение, подключенное к щиту Щит2.
При возвращении напряжения на вводе в щит Щит1 в допустимые пределы, реле KV1 возвращает свои контакты в исходное положение, размыкая пару контактов 3 и 5. Цепь питания катушки контактора KM1 размыкается, напряжение с катушки контактора снимается и он размыкает свои контакты. Силовая цепь размыкается, освещение, подключенное к щиту Щит2, отключается.
Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NO-контакты соединить параллельно. Таким образом, при срабатывании любого реле будет генерироваться управляющий сигнал на включение освещения в щите Щит2.
Для большей надежности и страховки от обрыва сигнального кабеля используют схему с нормально закрытыми NC контактами.
Управление освещением при помощи реле напряжения с NC контактами
Принцип работы данной схемы аналогичен предыдущей с единственным отличием, что мы используем нормально закрытые NC контакты в цепи управления. В нормальном режиме (без напряжения на катушке) контакты контактора KM1 замкнуты. Но, т.к., мы используем NC контакт реле напряжения KV1, то в нормальном режиме катушка контактора KM1 в щите Щит2 оказывается под напряжением и размыкает свои контакты. Соответственно, цепь питания контакторов 1KM1, 2KM1 в щите Щит2 разомкнута, питание с их катушек снято и их контакты разомкнуты. Силовая цепь питания освещения, подключенного к щиту Щит2 разомкнута и освещение отключено.
При срабатывании реле напряжения KV1 в щите Щит1 пара контактов 4 и 5 размыкается и, тем самым, разрывается цепь питания катушки KM1 в щите Щит2. Без напряжения NC контакты контактора KM1 возвращаются в исходное положение — замыкаются, тем самым на катушки контакторов 1KM1, 2KM1 подается напряжение и они замыкают свои контакты. Силовая цепь питания освещения замыкается и освещение включается.
Вместо реле напряжения SQZ3 можно взять аналог у другого производителя, либо установить несколько реле (реле минимального напряжения, реле максимального напряжения, реле контроля фаз), а их управляющие NC-контакты соединить последовательно. Таким образом, при срабатывании любого реле либо обрыве сигнального кабеля будет генерироваться управляющий сигнал на включение освещения в щите Щит2, т.к. будет разрываться сеть питания катушки управляющего контактора KM1 с NC-контактами.
Производители и модели
Концевые выключатели используются во всех сферах промышленности и множестве других областей деятельности. Востребованность этих устройств вызвала большой интерес со стороны производителей электротехнических изделий. Существует множество фирм, выпускающих концевые выключатели разных типов. Рассмотрим наиболее популярные модели и виды КВ:
Концевой выключатель с роликом Schneider
Schneider Electric — это французская компания, деятельность которой длится уже 185 лет. Фирма занимается разработкой и производством широкого ассортимента электротехнических изделий. Заводы этой фирмы построены и в России, что позволило снизить цену и сделать продукцию доступной для массового покупателя. Концевые выключатели Schneider — надежные и универсальные устройства, обеспечивающие безотказную и долговечную работу.Компания выпускает следующие виды механических КВ:
- Кнопочные.
- Штоковые.
- Роликовые штоковые.
- Роликовые рычажные.
- Роликовые с регулируемым рычагом.
Концевые выключатели Schneider
Концевой выключатель с роликом ВП15К21
ВП15К21 — это серия путевых выключателей, предназначенных для промышленного использования. Они рассчитаны на эксплуатацию в следующих условиях:
- Постоянный ток — до 440 В.
- Переменный ток — до 660 В.
- Номинальный тепловой ток — 10 А.
- Номинальное напряжение по изоляции — 660 В.
Выпускаются штоковые и рычажные типы выключателей полумгновенного и прямого действия.
Таблица 1. Характеристики концевых выключателей серии ВП15К21.
| Тип выключателя | Число полюсов | Тип привода | Скорость срабатывания |
| ВП15К21А(Б)111 | 1 | Толкатель | Прямое действие; |
| ВП15К21А(Б)211 | 2 | ||
| ВП15К21А(Б)121 | 1 | Толкатель с роликом | Полумгновенное действие |
| ВП15К21А(Б)221 | 2 | ||
| ВП15К21А(Б)131 | 1 | Рычаг с роликом | |
| ВП15К21А231 | 2 | ||
| ВП15К21Б231 | |||
| ВП15К21А(Б)161 | 1 | Рычаг регулируемой длины | Полумгновенное действие |
| ВП15К21А(Б)261 | 2 | ||
| ВП15К21А(Б)191 | 1 | Рычаг с роликом регулируемой длины | |
| ВП15К21А291 | 2 | ||
| ВП15К21Б291 |
Предлагаются варианты типоразмеров и конструкционных типов, способные выполнять сложные задачи в соответствии с существующими технологическими условиями.
Способы коммутации, использующиеся в выключателях
При монтаже коммутаторов используется всего два метода соединения проводов, имеющие определенные особенности.
Механизм с винтовым зажимом
Для коммутации проводов в выключателе такого типа установлены специальные зажимы, фиксирующиеся обычными винтами. Такой способ соединения более сложен в монтаже, зато в результате получается контакт высокого качества. Со временем такое соединение может немного ослабеть и тогда придется слегка подтянуть винт.
Максимально надежный контакт получается при использовании винтового зажима для соединения проводов. Однако в монтаже такие устройства несколько сложнее, чем изделия с подпружиненными контактами
Специалисты считают, что коммутаторы с винтовыми зажимами оптимально использовать для работы с алюминиевыми проводами.
Механизмы с пружинным контактом
Его можно условно считать усовершенствованным вариантом винтового зажима. Здесь присутствует подпружиненная пластинка-контакт, которая зажимает участок оголенного провода, обеспечивая тем самым достаточно надежное соединение. Это максимально простой способ монтажа.
Основной недостаток таких зажимов заключается в том, что провод должен быть зажат правильно. Иначе устройство не сможет полноценно работать. Выключатели с подпружиненным контактом лучше работают с проводкой из меди.
Как подключить 3 розетки и 1 выключатель из одной распределительной коробки
Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.
Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.
Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.
- Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.
Для соединения розеток друг с другом используются специальные перемычки
- Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
- Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).
- После этого все провода снова укладывают внутрь коробки и закрывают крышкой.
Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам
Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.
Скрытый и наружный способы установки
Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.
В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.
Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.
Схемы и подключение
Далее рассмотрим подробно схемы подключения разных видов выключателей.

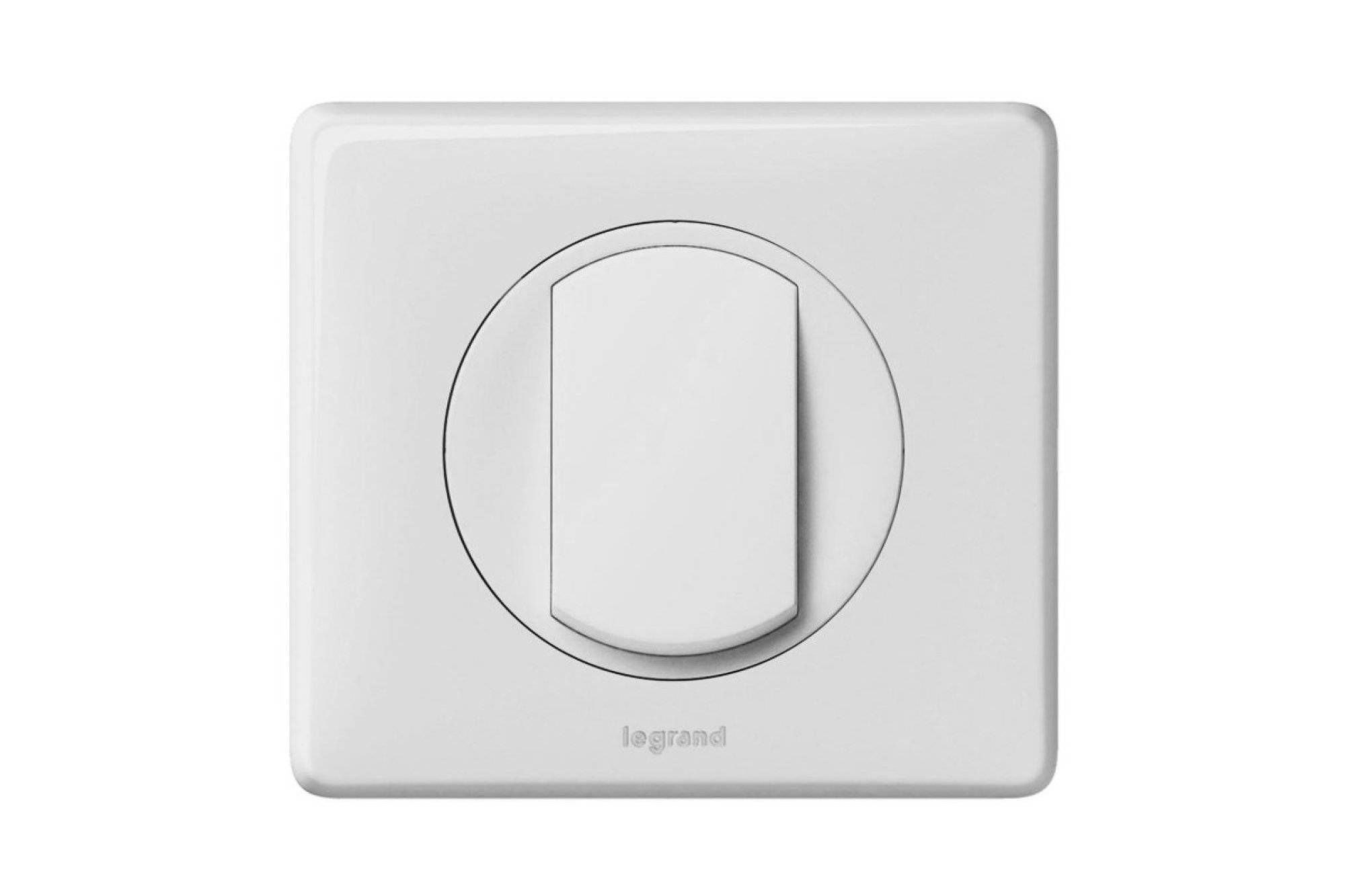

С одной клавишей
Если вы запомнили, как был подключен старый выключатель, то монтаж нового клавишного выключателя не составит труда. Если же нет, не переживайте. Посмотрите повнимательнее на новый выключатель. На основании выключателя закреплены 3 клеммы с обозначениями L1 и L2. Фазу, обычно это красный провод, подключайте в клемму L1. А провод от люстры, обычно синий или черный подключайте в клемму L2.
Теперь остается закрепить выключатель в подрозетнике и проверить его работоспособность. Включение должно осуществляться нажимом клавиши вверх, если включение осуществляется нажимом клавиши вниз, значит вы перепутали провода. Выключите напряжение в щитке и поменяйте местами провода.
Предлагаем посмотреть видео о том, как правильно подключить одноклавишный выключатель:

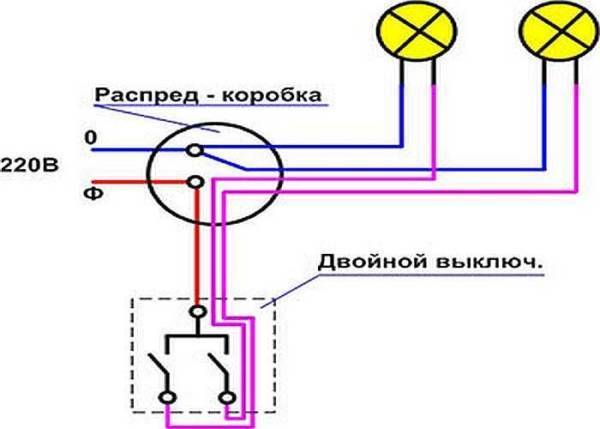

Двухклавишный
Принцип подключения двухклавишного выключателя аналогичен одноклавишному, за исключением того что на нем 3 клеммы. Здесь фазу необходимо подключать на клемму L3. А 2 оставшихся парных провода на клеммы L1 и L2. Здесь сложно перепутать фазу с проводом, который идет с люстры, так как фаза это одиночный провод, а с люстры идет двойной провод.
Предлагаем посмотреть видео о том, как правильно подключить двухклавишный выключатель:
отдельной статье
На основании вышеизложенного, можно самостоятельно заменить выключатель. Главное, придерживаться определенных правил техники безопасности.

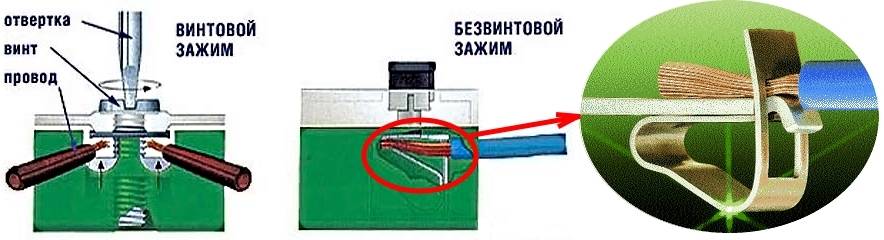

Крепление проводки к клеммам выключателей
Для установки в бытовых системах освещения применяются только две разновидности креплений проводки к контактам выключателей – винтовая и безвинтовая.
Винтовое соединение это стандартный более привычное привычный способ крепления когда провод вставляется в клемму, которая болтом притягивается к основанию. У этого метода крепления есть один недостаток – под воздействием электрического тока все проводники немного вибрируют, поэтому со временем такое соединение может ослабнуть, особенно если жила многопроволочная.
Безвинтовое соединение это по сути зажим на пружине – в который провод вставляется и затем фиксируется. Форма зажима препятствует самопроизвольному выпадению вставленной в него жилы, а пружина нивелирует вибрации вызываемые током, поэтому такое соединение не нуждается в периодическом подтягивание контактов.
К недостаткам безвинтовых соединений относятся малая площадь контакта между проводом и зажимом и то, что они не рассчитаны на подключение алюминиевых проводов.
На практике нет особой разницы между использованием тех или иных выключателей так как современные осветительные устройства обладают невысокой мощностью. Следовательно ток через клеммы проходит небольшой и не оказывает заметного влияния ни на болтовые соединения ни на зажимы.
Способ включения
Зачастую это основной критерий, по которому выбираются выключатели. Кроме различий во внутренней начинке, способ подключения напрямую влияет на дизайн устройства – будет он универсальным, под стиль ретро или наоборот – какой-либо из современных направлений.
Стандартные клавишные
Это наиболее распространенный вид выключателей. Изготавливают их для наружной и внутренней проводки – они отличаются простотой конструкции и удобством в использовании. Принцип действия максимально упрощен – внутри такого устройства находится механический двухпозиционный переключатель, который замыкает либо размыкает электрическую цепь.
Зачастую из одной точки включают несколько приборов освещения – например, это могут быть туалет и ванная, или просто разные лампы на одной люстре, для чего нужно несколько выключателей. Чтобы не загромождать пространство стены, делают выключатели с двумя, тремя и более клавишами.
В свою очередь к такому типу можно отнести следующие виды выключателей света:
Кнопочные
Их контакты действуют в паре с пружинным механизмом – при нажатии кнопки они замыкаются, а при повторном нажатии происходит размыкание цепи. Изначально такие выключатели устанавливались на настольных лампах, а затем такой механизм стал устанавливаться и на настенных моделях. По стоимости они несколько дороже стандартных клавишных выключателей, но это компенсируется некоторой нестандартностью решения.
Веревочные
По сути это несколько переделанный вариант кнопочного выключателя – к нему добавлен рычаг, одно плечо которого нажимает на кнопку, а к другому подсоединена веревка (цепочка).
Поворотные
Принципиально их электрическая схема ничем не отличаются от клавишных – они также имеют только два положения, но включение и выключение освещения происходит после поворота ручки на корпусе. Используются они достаточно редко, но все еще популярны при создании открытой электропроводки в стиле ретро. В отличие от двух и трехклавишных, конструкционно поворотный выключатель предполагается только в одиночном исполнении.
Ползунковые
Самая простая конструкция – при перемещении ползунка соединяются контакты и замыкается цепь. При обратном движении ползунка защелка перестает удерживать контакты и они разъединяются под действием пружины. По ряду причин используются только для включения переносных приборов – для стационарного освещения практичнее применять другие конструкции.
Степень защиты корпуса
Степень защиты может наноситься непосредственно на корпус изделия Выбирать корпус следует в соответствии с условиями эксплуатации включателей и выключателей света. Корпуса производят с разными степенями защиты. Например, для установки на улице и в сухом помещении показатель будет существенно отличаться. Разработан специальный ГОСТ, в соответствии с которым определяются характеристики производства внешних панелей.
Определить степень защиты выключателя можно по маркировке. На корпусе отмечается латинскими буквами IP и цифрами. Значение показывает устойчивость прибора к влажности, попаданию пыли и грязи. Также соответствующая отметка есть в технических документах к устройству.
Наиболее низкий уровень обозначается IP00, самый высокий показатель – IP68. Первая цифра указывает на степень защищенности от пыли, вторая – от влаги. Приборы первого значения не имеют защиты от внешних условий. Последние могут работать при высокой влажности, например, в банях и ванных комнатах, а также на улице.

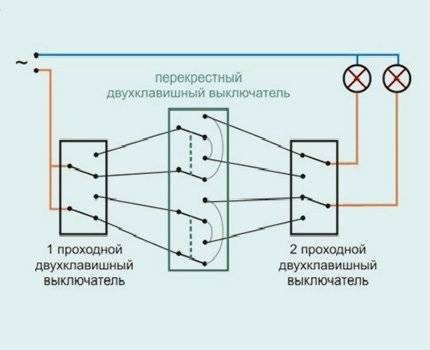

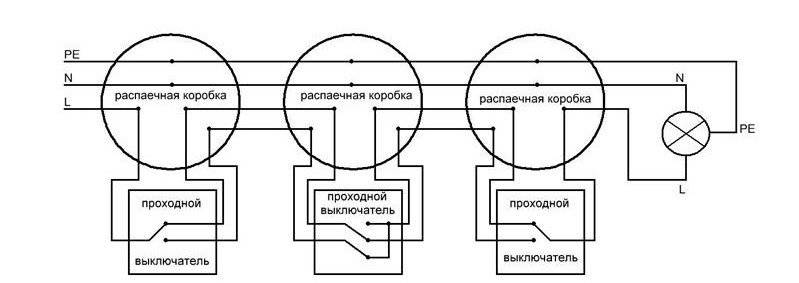

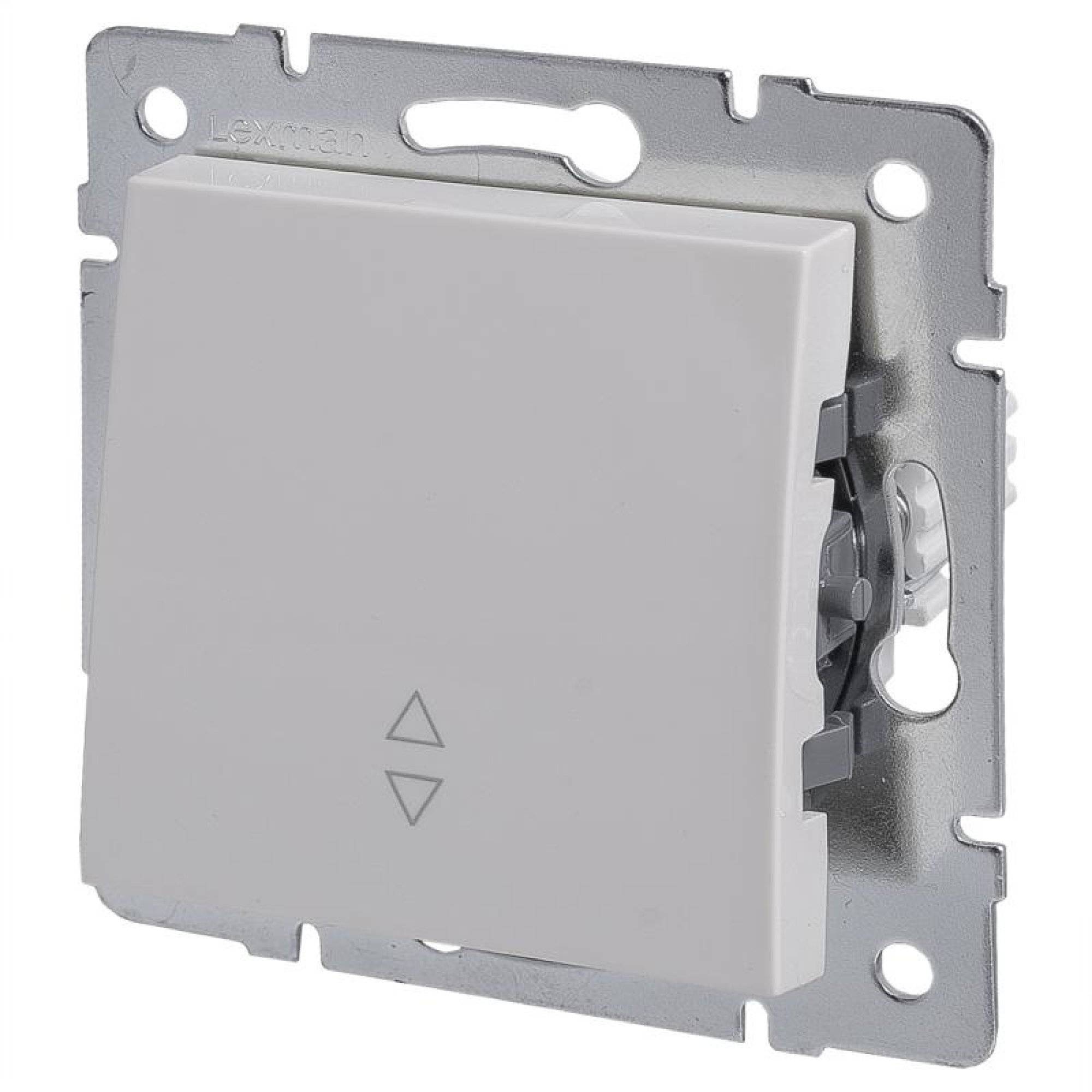

Проходные
Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.
Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.
К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.
Схема подключения при наличии двух осветительных приборов
Конечно, первый вариант является популярным и простым в исполнении, поэтому повсеместно используется. Тем не менее, в комнате бывает два-три светильника или несколько лампочек, которые разделаются по группам, поэтому здесь уже не подойдет стандартная схема.
Если требуется выполнить монтаж при наличии двух групп осветительных приборов, то понадобится приобрести коммутатор с двумя клавишами, где имеется шесть зажимов.
В остальном, по способу установки и оборудованию эта схема мало чем отличается от предыдущей. Тем не менее, здесь придется прокладывать больше электропроводки. Поэтому, чтобы сократить расходы на покупку проводов, рекомендуется проводник питания на первый в цепочке коммутатор подключать с перемычкой. Ведь иначе придется прокладывать отдельные проводники от распредкоробки.
Конструкция электровыключателя
Традиционная одноклавишная модель включает в себя следующие элементы:
- Непосредственно рабочий механизм;
- Пластиковые защитные части.
Клавиша и рамка являются элементами защиты. Посредством клавиши (кнопки, тумблера) осуществляется подача/выключение энергии в электроцепи. Под кнопкой размещается рамка, как правило, крепящаяся на двух винтах либо пластиковых фиксаторах. Под рамкой расположен рабочий механизм, оснащенный клавишным приводом. Крепление механизма в подрозетнике исполняется на лапах-распорках либо посредством особых винтов. Со стороны обоих боков устанавливаются две лапы. При закручивании винтов, лапки немного раздвигаются, упираясь в подрозетник, при этом к одной лапе подключается ноль, к другой – фаза.
Как устройство управляет источниками света
Это является основной классификацией, по которой принято различать виды выключателей света. Различаются около десяти способов управления, от управления с помощью пульта до управления с помощью кнопок и звука.
Рассмотрим каждый из видов управления света подробнее, чтобы Вы понимали, что представляет собой каждый вид.
Устройства с клавишами
Такие устройства чаще других можно встретить в повседневной жизни. Они очень часто используют для многих электрических устройств, кроме того, с их помощью управляется большая часть светильников.
Плюсы клавишного:
- Низкая стоимость;
- Комфортная эксплуатация;
- Удобно ремонтировать и обслуживать.
Минусов как таковых нет, хотя на фоне некоторых видов можно определить следующие недостатки:
- Может выйти из строя;
- Нельзя отрегулировать яркость источника света;
- Не способствует сбережению энергии.
Устройства с кнопками
Давний выбор покупателей. Более дорогие по сравнению с первым видом, хотя особенных плюсов у них нет.
Обычно выбирают из-за кнопок, поскольку они выглядят стильно и могут стать частью дизайнерского решения.
Выключатели с диммерами
Появились на рынке не так давно, но уже стали излюбленным элементом некоторых покупателей. Он работает за счёт колеса в устройстве, которое можно поворачивать, тем самым не только включая свет, но и управляя его яркостью.
Благодаря этому такой вид имеет множество хороших отзывов от потребителей.
Среди плюсов выделяют следующие:
- Могут помочь в экономии электричества.
- Комфортная эксплуатация. Можно лишь немного включать свет, чтобы не мешать никому в помещении, а можно, наоборот, сделать свет очень ярким.
- В некоторые приборы этого вида управления светом встроена функция, которая может имитировать человеческое присутствие, что поможет сбить с толку воров.
- Может отключаться, если в комнате никого нет.
С поворотником
Обычно их используют для украшения дизайна комнаты, поскольку такой вид похож на выключатели старого образца. Их можно увидеть в банях и саунах.
Устройства с верёвочкой
Обычно являются частью дизайнерского решения и используются больше для украшения интерьера, чем для практических целей. Хотя покупатели отмечают, что такой выключатель удобно использовать, ведь в темноте верёвку найти проще, чем кнопки на стене.

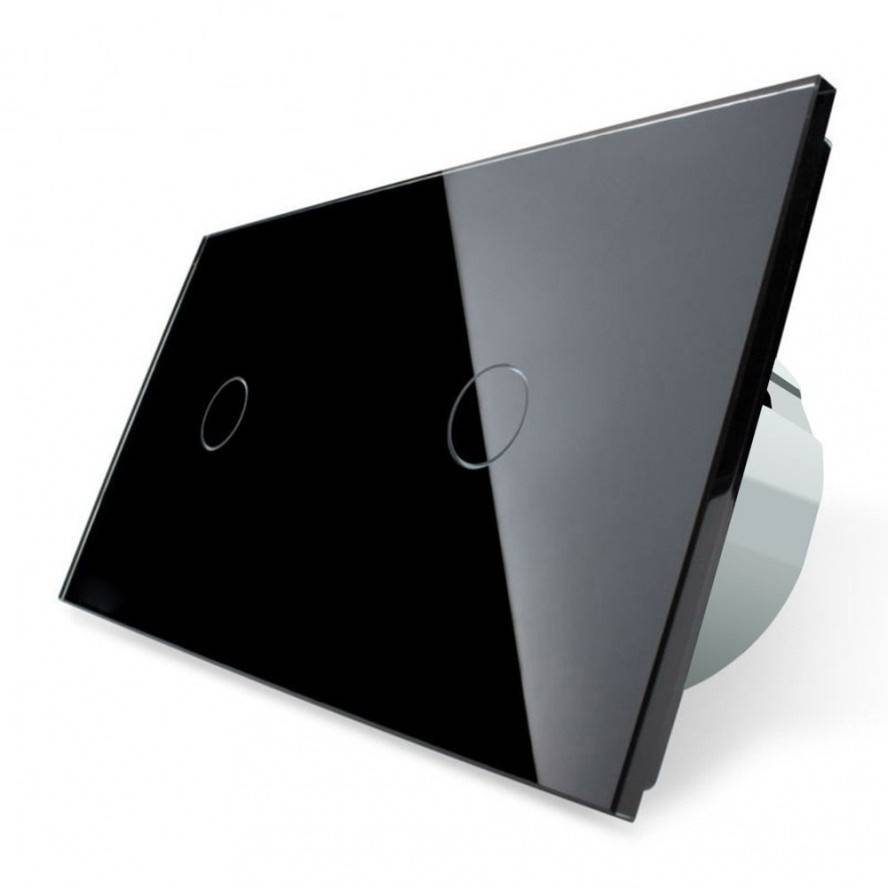

Выключатель с сенсором
Настоящий скачок в развитии выключателей последних лет. Ресурс работы у таких выключателей крайне высок, кроме того, их использование очень удобно. Такие выключатели можно встретить в квартирах с современным стилем и в умных домах.
Выключатели со звуковой системой
Такие выключатели называют акустическими. Можно включить источник света просто хлопнув руками. Благодаря этому полюбились покупателям, поскольку такая система очень удобна.
Хотя обычно такие проблемы можно встретить, только если человек покупает дешёвый вариант от китайского, недобросовестного производителя.
Выключатели с дистанционной системой
Наиболее частый выбор покупателей сегодня.
Правда, стоит такая система довольно дорого, и к тому же пульт можно потерять.
Но зато у таких устройств есть много функций. Они могут сами отключаться, имитировать присутствие человека и контролировать яркость света и какие лампочки у источника света должны гореть.
Иногда выключатели делятся на ещё две группы, одни из которых герметичны, а вторые – проходные. Герметичные выключатели отличаются тем, что в них не попадает влага или грязь, поэтому их часто используют в условиях промышленного производства или в помещениях с большой влажностью. Проходные выключатели обычно устанавливают там, где нужно с разных сторон управлять источниками света. Внешне такие устройства могут быть очень похоже, но они отличаются по конструкции и внутренним элементам.
Это основные группы выключателей, которые можно увидеть в магазинах. Данная информация может помочь Вам выбрать именно тот выключатель, который лучше всего проконтролирует систему света вашего дома!
Кнопочные
Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.
Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.
Это интересно: Молниеотвод в частном доме — инструкции по установке
Типы выключателей — обозначение на строительных схемах
Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.
Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

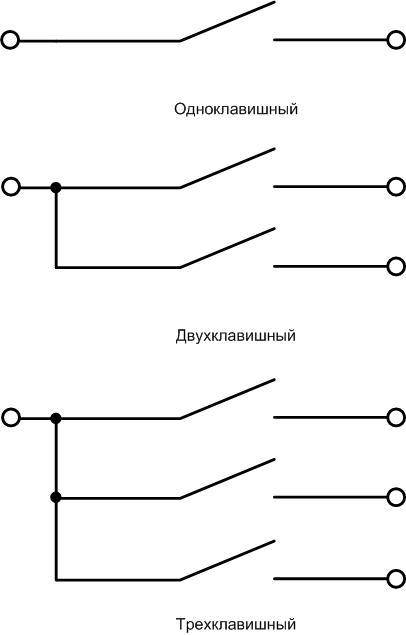

Обозначение типов выключателей на схеме
Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.
Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.
Обозначение розеток на схеме
Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».
Отличия выключателей по способам управления
Современные устройства оснащены несколькими вариантами управления. При этом способ не влияет на то, как устроен выключатель. Отличается внешний вид и метод использования. Выбор осуществляется исходя из предпочтений пользователей, внешнего вида.
Клавишные приборы
Клавишный вид выключателя света Наиболее распространенный и знакомый вариант. Внутри коммутатора контакты закрепляются стационарно, переключение осуществляет качающийся механизм на пружине, которая работает на сжатие и растяжение (включение, выключение). Число клавиш отличается по необходимости. Устройство одноклавишного выключателя считается классическим и самым простым.
В некоторых моделях используется шарик, который качается по закрепленному коромыслу. Деталь проходит по оси и перекатывается, сдвигая механизм к контактам на противоположной стороне. В других оборудуют подпружинную рамку, которая, раскачиваясь, создает и разрывает электрическую цепь.
Преимущество последних – длительный срок эксплуатации. Если правильно подобрать устройство по характеристикам электропроводки и условиям использования, коммутатор будет работать несколько десятилетий. Стоимость клавишных механизмов невелика, что часто привлекает покупателей.
Кнопочные приборы
Выключатель света веревочного типа Микроконтакты соединены с пружиной – при первоначальном нажатии цепь замыкается, при повторном разъединяется. Чаще всего встречаются в небольших устройствах (например, настольных лампах классического «советского» образца). Цена не намного выше клавишных, но компенсируется необычностью внешнего вида и способа коммутации.
Веревочные приборы
По принципу действия такие устройства схожи с кнопочными переключателями. Дополнительная деталь – рычаг, с одной стороны закрепляемый к кнопке коммутатора, с другой оснащенный веревкой, шнурком из хлопка или цепочкой.
Поворотные приборы
Данная разновидность коммутаторов по схеме переключения схожа с клавишными приборами. Внутри контакты могут находиться только в двух положениях, но в качестве переключателя используется поворотный рычаг. Используются подобные приборы редко, в основном в ретро-дизайне. Могут быть только одиночными, в отличие от двух- и трехклавишных выключателей.
Сенсорные приборы
Сенсорный выключатель очень удобен в использовании Устройство сенсорного переключателя предполагает использование двух различных схем действия. Первые модели срабатывали за счет небольшой электрической емкости тела человека (конденсаторный принцип работы). При соприкосновении текущая емкость прибора изменялась, что и служило сигналом для переключения положения механизма.
Дополнительный плюс таких коммутаторов – возможность плавной регулировки степени освещения. При быстром нажатии происходит включение/выключение. При удерживании пальца на поверхности – снижение или увеличение уровня света.
Модели последних разработок выглядят как небольшие дисплеи. Регулировка осуществляется за счет встроенных микросхем. Могут быть включены дополнительные функции – таймер, подсветка, другие.
Акустические
Коммутаторы с акустическим способом управления имеют определенные преимущества, недостатки. С одной стороны, удобство использования из любой точки помещения, с другой – устройство может сработать в непредвиденный момент (звук пробки от шампанского, хлопанье ребенку за хорошо рассказанный стих, других). Монтажеры рекомендуют устанавливать их в паре с классическими вариантами.
С чего начать работу?
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.
Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления
Здесь достаточно знать внешняя у Вас проводка или внутренняя. Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал. Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте. Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт
Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А. Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики. И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.
Для замены выключателя понадобятся такие инструменты:
Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.
Как должен включаться выключатель: вверх или вниз
Несмотря на то, что отсутствуют нормативные документы, указывающие, как правильно установить выключатель света — вверх или вниз, на корпусе устройств некоторых производителей имеется маркировка, согласно которой свет включается при нажатии клавиши «вверх».
Такое положение коммутационного устройства сохранилось во всех зданиях, электропроводка в которых выполнена согласно ГОСТу Р 50571. 1-93. Сейчас большинство людей, живущих в таких домах, приходя в помещение с новыми выключателями, для включения освещения автоматически нажимают верхнюю часть клавиши.
| Информация! Кроме выключателей движением рычага вверх включаются автоматические выключатели, дифференциальные автоматы, УЗО и другое оборудование которые используются в бытовых электрощитках. |
