Схема установки, монтажа, работы и управления кондиционеров

Редкие кнопки

Есть ряд кнопок со специфическим функционалом, которые встречаются далеко не на всех моделях кондиционеров.

ION, PLASMA, HEALTH. Режим ионизации. Наполняет комнату отрицательно заряженными ионами. Тем самым в помещении воспроизводится ощущение свежести. Это режим отрицательно влияет на бактерии и вирусы и устраняет неприятные запахи.

I-FEEL. Система будет поддерживать заданную температуру, направляя поток воздуха вертикально.

Wi-Fi. Обознается значком Wi-Fi. Благодаря встроенному модулю GSM, можно управлять кондиционером при помощи установленного на смартфон приложения.

TEMP. Как отдельная кнопка, позволяет посмотреть температуру в комнате на текущий момент.

SENSOR. Эта кнопка активизирует функцию умного глаза Intelligent Eye. С помощью специального встроенного датчика система фиксирует передвижение в помещении человека и самостоятельно включается в режиме предварительно заданных параметров. Если более двадцати минут система не обнаруживает присутствие человека в комнате, то переходит в режим энергосбережения. С этой функцией можно не переживать о невыключенном электроприборе.

Основная функция кондиционера и, соответственно, кнопка на пульте – охлаждение помещения, COOL. Но у каждой модели есть свои фишки и дополнительные функции, которые значительно расширяют возможности системы. Стандартные названия кнопок у всех производителей помогут вам не запутаться в их назначении независимо от модели.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Как правильно выбрать

Чтобы не попасть в неловкую ситуацию, не стоит доверять решение о приобретении якобы компетентному продавцу-консультанту в розничном магазине климатической техники. Также не следует всецело полагаться на рекомендации онлайн-консультантов и даже хороших знакомых. Выслушать мнение со стороны о конкретной модели, конечно, не будет лишним. Однако необходимо иметь собственные верные представления об особенностях, которыми обладают обозначенные устройства.

Сегодня, обладая весьма ограниченной суммой, не мудрено попасть в затруднительное положение при необходимости покупки климатического оборудования. Отнюдь, сложность будет заключаться не в ограниченности выбора, а, наоборот, в его широте.

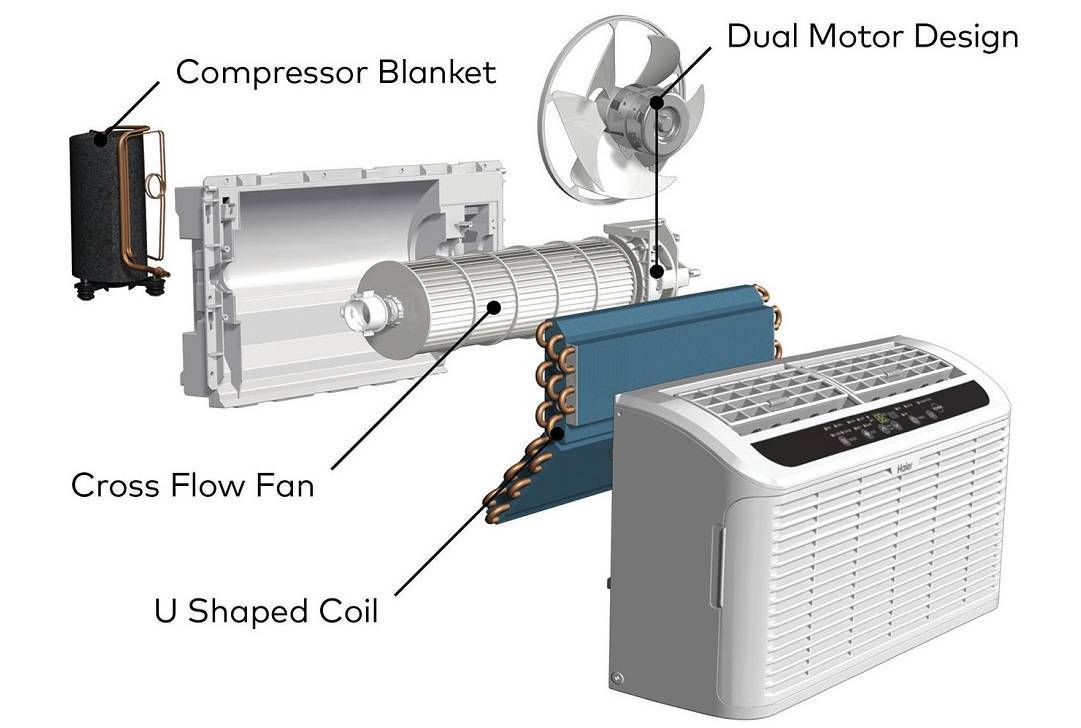

Основные преимущества

Развитие современных технологий позволило вывести возможности вентиляционного оборудования на новый, качественно более высокий уровень. К достоинствам данного вида климатической техники относятся:

  • Привлекательная цена. Моноблок обходится значительно дешевле, нежели современные аналоги, причём не только в плане приобретения, но и в аспекте монтажа и обслуживания.
  • Удобство и простота конструкции. Оконный кондиционер в пластиковое окно может быть установлен своими силами, однако, необходимо трезво оценивать собственные возможности. Даже незначительная на первый взгляд халатность способна привести к катастрофическим последствиям: серьёзным повреждениям оконной рамы, возникновению неисправности в конкретном узле устройства и многое другое.
  • Длительный период эксплуатации. При условии соблюдения всех рекомендаций, необходимых для грамотного использования оборудования, вентиляционная техника способна служить долгие годы.

Явные недостатки

Развитие современных технологий позволило вывести вентиляционное оборудование на новый уровень. Однако бюджетные модели кондиционеров для окон имеют некоторые особенности, которые могут быть обозначены как недостатки:

  1. Шум в процессе работы. Более совершенная техника высокого класса функционирует практически бесшумно, либо абсолютно без звука. Оконный кондиционер в этом плане является далеко не идеальным устройством. В случае непереносимости шума, то есть если вызванный назойливыми звуками дискомфорт, вероятно, будет превышать дискомфорт от температуры в помещении, от данного варианта рекомендуется отказаться.
  2. Потери тепла в холодное время года. Основополагающей причиной отказа от оконных устройств сегодня является утечка тёплых воздушных масс из помещения. Даже при условии грамотного монтажа, потери тёплого воздуха неизбежны. Именно поэтому, необходимо определиться, готов ли покупатель пойти на, в некотором роде, чреватую последствиями экономию, или же изначально стоит чуть более потратиться, чтобы свести на нет возможные причины дискомфорта при эксплуатации устройства.
  3. Моноблок не представляется возможным вмонтировать в стандартное пластиковое окно. Конструкция традиционных окон не предусматривает возможности стороннего вмешательства, поэтому, имея стандартный оконный профиль ПВХ, установить кондиционер в окно не удастся. Данную особенность можно с уверенностью назвать ключевым сдерживающим фактором увеличения популярности оконных кондиционеров. Если бы модели характеризовались универсальностью и подходили для любых видов окон, среди конкурентов в бюджетном сегменте им не было бы равных.

Как работает кондиционер

Перед приобретением этого устройства, вам необходимо изучить весь процесс функционирования кондиционера. В целом, принцип работы не выделяется сложными схемами.

При этом, установка этих элементов отличаются именно по месту монтажа, так как компрессоры устанавливаются с наружных сторон стен, а испарительные блоки подлежат установке в самих помещениях.

Подробнее рассмотрим принцип работы:

  • По специальным соплам подаются хладагенты, при этом показатель давления в соплах очень велик. Конечной точкой передвижения хладагента являются испарительные блоки.
  • После достижения блока, хладагенты поступают в камеры испарителей, где расширяются и закипают. Данное явление позволяет поглотить тепло с помощью паров хладагента.
  • Водные конденсаты, которые образовываются из-за паров, выводятся с помощью радиаторов испарительных блоков.
  • Откачивание испарений хладагентов происходит с помощью компрессоров, которые повышают показатели давления насоса.
  • Пары хладагентов выводятся в камеры для конденсатов, где происходит охлаждение вентиляторами, благодаря чему пар снова переходит в состояние жидкости.

Данный процесс будет повторяться до того момента, пока прибор не будет выключен, поэтому он расходует довольно много электроэнергии. Все же, такие траты обоснованы большой эффективностью устройства.

Замена элемента

В комплекте с универсальной платой поставляется инструкция. В ней указано, как соединить элемент с кондиционером. В инструкции имеется подробная схема. Приемная плата, температурный датчик и трансформатор соединяются стандартными разъемами, поэтому при такой операции риск ошибки минимален.

Для соединения платы с четырехходовым клапаном, компрессором и вентилятором на элементе имеются разъемы штыревого типа. В комплекте с деталью поставляется десяток клемм, а также прозрачная изоляция для них. В режиме охлаждения на четырехходовой клапан не подается напряжение, поэтому стоит соблюдать внимательность при подключении.

Мотор вентилятора со схемой соединяют при помощи трех реле (для трех скоростей). Также они соединяются клеммами 6,2 мм, поэтому стандартный разъем откусывают и к проводам мотора вентилятора подсоединяют эти клеммы. Одну из них пускают на общий провод, нейтраль. Остальные соединяют с выводами реле.

Универсальная плата управления кондиционером предназначена для эксплуатации с двигателями, имеющими дополнительные выводы обмоток. Один из проводов является общим, а другие идут с остальных обмоток. Провода с меньшим сопротивлением предназначены для питания вентилятора при работе на максимальных скоростях.

Порядок замены платы управления бытового кондиционера:

  • Отключить питание прибора.
  • Разобрать корпус или убрать крышку блока.
  • Вытащить элемент с пазов. Для этого придется открутить винты, отсоединить разъемы и провода.
  • Заменить деталь на новую и собрать модуль кондиционера.

Все процедуры выполняются аккуратно, поскольку при незначительном повреждении платы устройство не будет работать.

Соединение и подключение межблочных кабелей кондиционера


клеммная колодка с проводами Если принято решение подключать кондиционер к электросети через розетку, то необходимо убедиться в том, что она выдержит предстоящую нагрузку. При несоответствии требуемым параметрам монтажник не должен подсоединять прибор к ней и обязан пояснить заказчику суть проблемы, а также предложить выход из положения – прокладывание отдельной линии к щитку.

Вот основные требования к розетке:

Розетка должна иметь заземление или дифференциальное реле;
Она должна соответствовать требуемым значениям, указанным в инструкции к сплит-системе. Лучшее соотношение – высокая мощность сети и небольшая мощность охлаждающего устройства;
Кондиционер не размещают на одной линии с другими мощными приборами;
Запрещено запитывать прибор с розетки, если используется алюминиевая проводка

Для подключения кондиционера через нее необходимо брать медный провод с соответствующей площадью сечения;
Важно убедиться в том, что сама розетка подключена через автомат, который имеет расстояние между контактами не менее 3 мм в разомкнутом состоянии;
Работы выполняет только опытный монтажник в соответствии с требуемыми государственными и местными стандартами.

При соблюдении всех перечисленных требований приступают к подготовительным работам по подключению кондиционера к розетке своими руками. Сначала проверяют наличие нужных инструментов, а потом зачищают жилы кабеля ножом или устройством для снятия изоляции. Теперь переходят к прокладке межблочных кабелей и подключению внешнего блока кондиционера, а затем внутреннего.

Современные усиленные евророзетки обычно подходят для приборов повышенной мощности.

Маркировка клемм для on/off моделей сплит-систем:

  • 1 – питание компрессора;
  • 2(N) – общая нейтраль;
  • 3 – четырехходовой клапан;
  • 4 – вентилятор внешнего блока;
  • (земля).

Маркировка клемм для инверторных моделей сплит-систем:

  • 1 – питание;
  • 2(N) – нейтраль;
  • 3 – управление;
  • (земля).

Провода подключаются к клеммам. Коробка с клеммами находится под панелью блоков. В соответствии с нумерацией провода внутреннего модуля соединяют с контактами внешнего.

Этапы

Краткая инструкция подключения кондиционера своими руками для внутреннего блока выглядит следующим образом:

  1. Снимают декоративную панель с блока.
  2. Снимают защитную крышку с разъемов и фиксатор шнура.
  3. Прокладывают межблочный кабель через монтажное отверстие в тыльной части прибора.
  4. Подготавливают кабель к подключению, предварительно зачистив его и сняв изоляцию.
  5. Зачищенные концы вставляют в клеммы и плотно затягивают винтами. Усилия при затяжке должны составлять примерно 1,2 Нм. Обычно в клеммных колодках используются винтовые зажимы для подключения проводов.
  6. Фиксаторами хорошо закрепляют межблочный провод.
  7. Устанавливают на место клеммную крышку.

Такая же краткая инструкция подходит для того, чтобы произвести подключение внешнего блока кондиционера по электрической схеме самостоятельно. Вместо декоративной панели у наружного блока снимают защитную крышку и соединяют его проводами с внутренним модулем через клеммы.

В самом конце проверяют, соответствует ли проделанная работа схемам подключения. Только потом можно включать прибор.

Виды устройств дистанционного управления

ПДУ классифицируют на два типа по принципу работы и способу подключения:

  • инфракрасные беспроводные;
  • настенные.

Рассмотрим основные особенности устройств каждого типа.

Инфракрасные модели

В бытовых системах охлаждения воздуха чаще всего используются инфракрасная модель ПДУ. Он представляет собой небольшое устройство с кнопками и имеет по бокам инфракрасные излучатели, передающие сигнал на фотоприемник сплит-системы.

Внешне такие устройства мало отличаются друг от друга. Оригинальные пульты для кондиционеров могут быть оборудованы следующими функциями:

  • дисплей;
  • встроенный термометр;
  • подсветка.

Главные недостатки инфракрасных переключателей состоят в небольшом радиусе действия (около 8 м) и в том, что небольшой прибор легко может потеряться в квартире.

Настенные ПДУ

Настенные переключатели для охладительных систем удобны для использования в крупных помещениях. В отличие от инфракрасных моделей, радиус их действия неограничен, так как пульт соединяется с устройством через систему проводов.

Настенные ПДУ обычно не устанавливают в жилых домах, поскольку их нельзя перемещать по квартире, а для его монтажа потребуется прокладывать отдельный кабель.

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. Подключение межблочного кабеля к внутреннему блоку осуществляется при помощи клеммной колодки Terminal. В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 – на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Общая схема кондиционера

В каждом конденсаторе присутствуют основные элементы, выполняющие определенные функции. Внутри внешнего блока расположен конденсатор, превращающий газообразный хладагент в жидкую форму. Другим важным элементом является дроссель или терморегулирующий вентиль. С его помощью происходит снижение давления хладагента при подходе к испарителю. Сам испаритель изготовлен в виде радиатора, установленного во внутреннем блоке.

Во время снижения давления именно здесь осуществляется переход хладагента из жидкой в газообразную форму. С помощью компрессора хладагент сжимается и циркулирует по кругу. Вентиляторы создают потоки воздуха, необходимые для обдува испарителя и конденсатора. Соединение всех основных элементов выполняется с помощью медных трубок. В результате, образуется замкнутый контур, по которому происходит циркуляция хладагента.

Дополнительные опции

Такие функции присутствуют не во всех моделях, но остаются полезными:

  • экономичный режим (энергосбережения). Позволяет снизить потребление электроэнергии кондиционером. Кнопки могут быть подписаны как «Eco», «Econo» или «Smart Saver»;
  • плазменная очистка воздуха. «Plasma» — функция, включающая плазменный фильтр в устройстве. Данные фильтры задерживают до 95% всех воздушных загрязнений, включая дым и неприятные запахи;
  • ионизация («Ion», «Nanoe-G»). Модная и распространенная функция современных сплит-систем. Кондиционер выпускается воздух с отрицательно заряженными частицами. В особо мощных системах концентрация таких частиц достигает 3 тысяч на 1 см. куб. Функции плазменной очистки и ионизации похожи друг на друга. Если кто знает принципиальные отличия, напишите в комментариях;
  • самоочистка. В процессе эксплуатации во внутреннем блоке устройства скапливается вода и другие загрязнения. Функция «Auto Clean» позволяет быстро высушить влагу, предотвращая размножение бактерий и грибков. В какой-то степени увеличивается время использования прибора без человеческого вмешательства или вызова специалиста;
  • функция «I Feel». Кондиционер реагирует на температуру, которая определяется по датчику в пульте управления. Достаточно расположить пульт в нужном месте, сплит-система будет отслеживать климат в этой зоне;
  • режим бесшумной работы. Функция «Quiet» присутствует во многих кондиционерах и схожа с ночным режимом. Шум вентиляторов устройства может стать раздражающим. С помощью функции бесшумной работы поддерживается не только климатический комфорт в помещении, но и тишина, необходимая каждому человеку;
  • регулировка подсветки с пульта «Light». С помощью этой функции можно включать и отключать LED подсветку на передней панели «сплита». Огонек на корпусе в ночное время может раздражать;
  • «умный глаз» («Econavi»). Данная функция призвана отслеживать нахождение людей в помещении датчиками слежения на внутреннем блоке. Если в комнате никого нет, кондиционер отключается и не расходует электроэнергию;
  • функция управления с помощью Wi-Fi. Опция доступна в устройствах, где установлены специальные приемники. Через смартфон или домашний компьютер можно управлять кондиционером через программы и приложения без использования пульта.

Защитные функции

Такие опции необходимы для предотвращения коротких замыканий, возгораний и других последствий эксплуатации:

  • перезапуск в автоматическом режиме. Если произошел сбой питания или пропадало электричество, кондиционер запустится в том же режиме, что работал до происшествия;
  • защита компрессора по току, от перепадов напряжения. В случае возникновения перенапряжения, короткого замыкания и других аномальных скачков сети, сплит-система оповестит владельца отчетом об ошибке. Работа кондиционера будет остановлена, если напряжение скачет до определенного уровня;
  • режим разморозки («оттайки»). В зимние периоды из-за сбора конденсата на наружном блоке сплит-системы образуется наледь. Функция предназначена для удаления наледи. Разморозка кондиционера связана с одним недостатком: во время удаления наледи внутренний блок приостанавливает процесс охлаждения или обогрева;
  • защита от включения на морозе. В зимние периоды работа кондиционера осложняется тем, что включать его при сильном «минусе» нельзя из-за образования льда на поверхности устройства снаружи. Если работа сплит-системы невозможна или связана с риском из-за низкой температуры, защитная функция не допустит включения;
  • самодиагностика. Функция, позволяющая регулярно проверять все системы устройства на работоспособность. Автодиагностика поможет предупредить поломки, снизить стоимость ремонта;
  • «теплый пуск». «Hot Start» используется в холодное время года, когда «кондёр» работает в режиме обогрева. При активации этой опции исключается подача прохладного воздуха в комнату.

Количество и разновидности функций в бытовых кондиционерах влияют на их стоимость. Некоторые дополнительные возможности устройств не нужны будущим владельцам. Приобретение модели без дополнительных «наворотов» позволит сэкономить на покупке, но может удорожить эксплуатацию в будущем.

Оставляйте ваши комментарии и подписывайтесь на новые статьи!

ГОСТ 26963

Начать следует разрешением. Приборы, облепляющие стену дома, согласовывают с многочисленными организациями. Прежде всего собственник. Человек обладает правами продать квартиру, не многоквартирный дом, живет много людей. Перед тем, как установить кондиционер, потребуется получить разрешение, (до согласования) позаботьтесь проект получить сертифицированной организации. Лишенные документации работы незаконны. Нравится расклад? Некоторые регионы обошла страшилка: уполномоченные администрацией бригады утюжат улицы, демонтируя самовольно установленное оборудование. Если установить кондиционер тайно, приедет вышка, изделие снимут. Процедуру возврата затрудняемся описать, пытайте жестко юристов. В стране некоторые люди более равные, нежели другие, поэтому на соседей равняться избегайте…

Согласно ГОСТ 26963, установка кондиционера ограничена рамками инструкции по эксплуатации. Правда, просто? Берешь, ставишь, однако замалчивается куча нормативных актов, запрещающих ставить кондиционер (равно другое оборудование):

  • если дом является памятником архитектуры;
  • если здание украшает фасадом центральную улицу;
  • если имеется художественная ценность строения…

Перечень ограничений длинный, стесняемся расписывать трудности, рекомендуем просто озадачить местную администрацию. Требуется испортить стену многоэтажки – достаточно будет получить разрешение ТСЖ. Например, антенне требуется согласие 100% жителей дома… всего лишь. На чужом имуществе нельзя обойтись без разрешения

На практике мало обращающих внимание

Теперь мощность. Знаете, в фирмах, занимающихся установкой, величина маркируется цифрами диапазона 07-30. Причем повышение числа возносит небесам стоимость работ. Почему людей интересует самостоятельно установить кондиционер. Например, новоиспеченным владельцам 30-х моделей услуги установщика составят 20000 рублей. Понятно, редкий стиляга хочет платить сумму, либо желает знать, направление утекания денег. Во-первых, мощность. Большинство бессильно кусает локти, пытаясь правильно рассчитать параметр.

Монтер 90 lvl

Существуют онлайн калькуляторы, готовые программы Excel, позволяющие получить нужную цифру, введя пару-тройку чисел. Размеры помещения, число принтеров, ксероксов, прочей бытовой техники. Прелесть Excel в возможности приукрасить расчеты пользовательскими значениями, задав мощность. Читатели догадались: хладопроизводительность кондиционера призвана окупить избыток тепла, выделяемого техникой.

Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

  • outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
  • indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

  • сплошной стрелкой — в режиме охлаждения
  • пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

  • датчики давления
  • отделители жидкого хладагента
  • линии перепуска
  • системы инжекции (впрыска) в компрессор
  • маслоотделители

Выводы и полезное видео по теме

Запуск в эксплуатацию системы кондиционирования с согласователем в серверной комнате:

Распаковка и обзор блока ротации для двух кондиционеров:

Для бесперебойного, круглосуточного охлаждения серверной комнаты и исключения отказов оборудования используются блоки ротации и резервирования, которые включают и выключают кондиционеры по заданному алгоритму. При выходе из строя или нехватки мощности одного из кондиционеров незамедлительно включается резервный. За счет переменной работы увеличивается срок эксплуатации кондиционеров.

Оставляйте, пожалуйста, комментарии в находящемся ниже блоке. Расскажите о собственном опыте в установке и настройке блока ротации для системы кондиционирования. Делитесь полезной информацией и фотоснимками по теме статьи, задавайте вопросы.

Выводы и полезное видео по теме

Подробный видеоролик поможет разобраться в технологических нюансах установки кондиционера в квартире.

В инструктаже приведен перечень необходимых инструментов, отображен процесс монтажа сплит-блоков, организации кабель-каналов, подсоединения коммуникаций и ввода кондиционера в эксплуатацию:

Основная сложность монтажа кондиционера – установка тяжеловесного блока на фасад высотного здания. Лучше воспользоваться услугами промышленного альпиниста. Остальные действия не требуют от особых навыков, главное – соблюдать технологию монтажа и рекомендации производителя сплита.

У вас есть личный опыт установки кондиционера? Хотите поделиться накопленными знаниями или предостеречь читателей от возможных ошибок монтажа и подключения? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
