Обслуживание помпы кондиционера: замена, монтаж

Рекомендации по выбору и установке

Поскольку существует множество различных конструкций кондиционеров и масса вариантов их установки, то выбор дренажных помп зависит от нескольких факторов:

  • Холодильная мощность оборудования и требуемая производительность перекачивающего аппарата.
  • Тип и конструкция внутреннего блока охладителя. Сложнее всего подобрать оборудование к настенным и потолочным модификациям.
  • Местонахождение слива для конденсата в помещении, его отдаленность от кондиционера, в том числе и по высоте.
  • Способы отделки стен и потолков комнаты.

Суть выбора заключается в том, чтобы приобретаемые дренажные насосы могли обеспечить необходимую производительность, перемещали жидкость на требуемое расстояние и высоту и при этом гармонично вписывались в интерьер помещения.

Несмотря на то что в инструкции по эксплуатации каждого изделия приведены способы и схемы его установки, приведем несколько общих рекомендаций по монтажу помпы любого типа:

  • На горизонтальных участках труб надо соблюдать небольшой уклон (1%) в сторону направления потока.
  • Присоединение электрических проводов выполнять в соответствии со схемой в инструкции. Сечение этих проводов принимать не меньше указанного.
  • Трубки для дренажа брать рекомендуемого диаметра и прокладывать без петель или изгибов, где может задерживаться воздух.
  • Когда производится установка помпы во внутреннем блоке охладителя, проследить, чтобы не нарушить работу штатных систем, а накопительный сосуд крепить всегда в горизонтальном положении.
  • Если предусмотрено воздушное охлаждение деталей насоса, нельзя перекрывать к ним доступ воздушного потока.

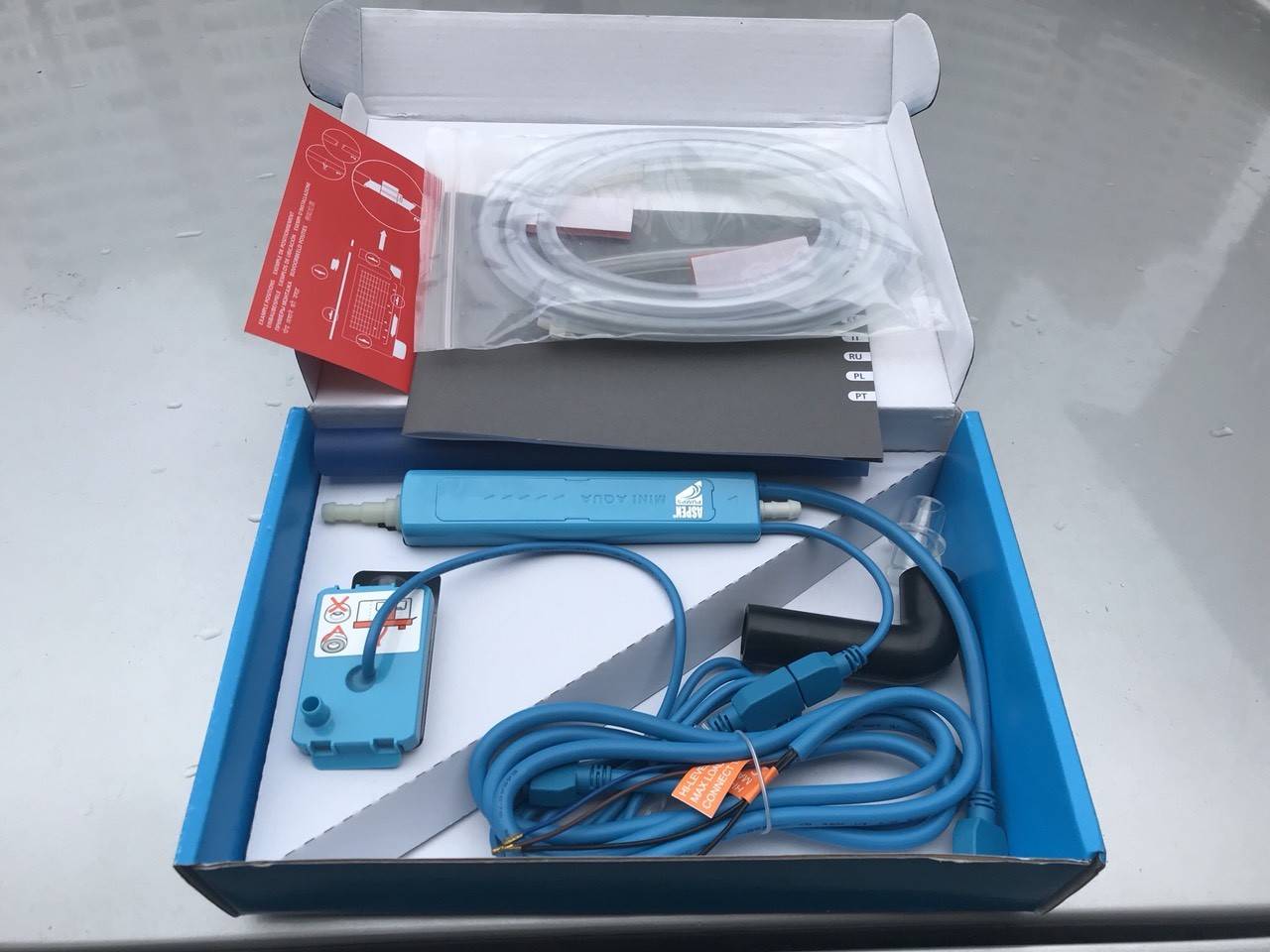

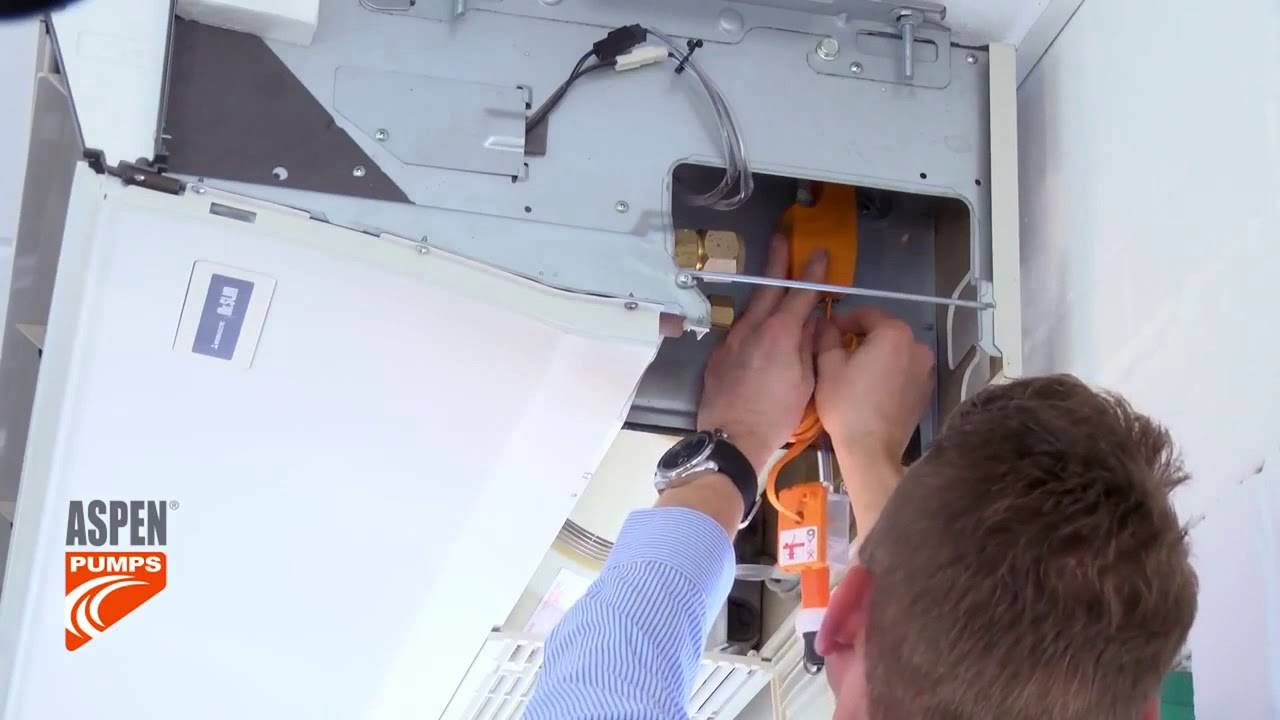

На следующем видео можно посмотреть пример монтажа помпы кондиционера.

Обычно о дренажных системах начинают задумываться уже после того, как возникла проблема: появился неприятный запах, сырость, потеки на стене под внутренним блоком и так далее. Гораздо рациональнее обдумать и подобрать все оборудование заранее, в том числе и способ его установки и крепежа.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Принцип работы

Стандартная помпа кондиционера скрывает в себе три составляющие:

  • Двигатель. Он включается автоматически, когда датчик уровня воды фиксирует повышенное количество конденсата в поддоне. После включения помпы конденсат начинает перекачиваться из поддона в дренажную трубку, а затем вытекает на улицу;

  • Рабочий узел. Он прячется в небольшом корпусе и защищен от внешних воздействий. В рабочем узле расположена вся электроника;

  • Патрубки для подключения дренажных трубок.

Вы уже наверняка и сами догадались, каков принцип работы дренажного насоса. Он заключается в следующем: конденсат медленно скапливается в поддоне, за его количеством следит датчик уровня воды. После превышения допустимого уровня датчик подает сигнал помпе и она автоматически включается. Вода поступает в дренажную трубку и выливается на улицу, но не самотеком, а под действием давления от насоса.

Когда кондиционеру необходим дренажный насос

Как правило, вся климатическая техника «премиум» класса изначально оснащена дренажными насосами, которые прекрасно справляются с поставленной задачей. При регулярном обслуживании таких кондиционеров, этот элемент не ломается и практически никогда не требует замены. Канальная и кассетная климатическая техника в обязательном порядке оснащается помпами.

Что касается сплит-систем бюджетного класса, особенно от неизвестных производителей, то помпа в них практически никогда не устанавливается. Причин тому может быть несколько, но основная – это минимальная комплектация для поддержания невысокой стоимости устройства.

Если трасса не может быть проложена, чтобы избыток влаги удалялся самотеком, или требуется трасса большой протяженности, то насос следует покупать отдельно и устанавливать его самостоятельно. Установка дренажной помпы для кондиционера –процесс достаточно простой, и в этой публикации наши специалисты дадут пошаговую инструкцию, как это сделать самостоятельно.

Кроме того, любому кондиционеру требуется новая помпа, в случае выхода из строя штатной. Хотя поломка этого устройства является скорее исключением, нежели правилом, все же это иногда случается. Замена требуется если:

  • Вышел из строя электродвигатель насоса.
  • Вышел из строя датчик уровня.
  • При механическом повреждении крыльчатки насоса.
  • При замыкании в блоке управления помпы.

Инструкция по монтажу

При монтаже надо помнить, что дренажная помпа для кондиционера — это обычное техническое устройство, требующее удобства доступа для ревизии и возможного ремонта. Самыми распространенными местами для установки являются:

  • штатное пространство в корпусе внутреннего блока, предусмотренное производителем кондиционера;
  • в непосредственной близости от внутреннего блока, что в случае применения стандартного оборудования солидных фирм выглядит вполне органично;
  • за натяжным потолком, в специальном коробе или нише в стене, оборудованной удобным люком.

Способы монтажа оборудования разных фирм имеют свои особенности. В качестве примера можно рассмотреть вариант подключения помпы BalluSilense к кондиционеру с фреоновой магистралью, уложенной в специальный короб. В нем найдется место и для небольшого насоса.

В данном случае последовательность действий будет следующая:

  1. С помощью переходника подключить датчик уровня к выходному штуцеру конденсата, удаляемого из испарительного блока.
  2. Прикрепить к прибору трубку вентиляции.
  3. Присоединить к датчику с помощью хомута отводящую трубку, закрепив ее в коробе с применением самоклеящегося кронштейна.
  4. Используя штатные стяжки, зафиксировать в удобном месте короба насос откачки конденсата.
  5. Обрезать трубку, идущую от датчика, на уровне насоса и выполнить подсоединение свободного конца к приемному патрубку помпы.
  6. Подключить к нагнетательному патрубку исходящую магистраль откачки конденсата.
  7. Соединить информационный кабель с коннектором датчика уровня.
  8. Подключить электропитание к двигателю насоса.
  9. Включить кондиционер в работу, проверив исправность функционирования дренажной системы.
  10. Закрыть короб предназначенной для этого крышкой.

При монтаже помпы вне короба надо продумать вопросы ее надежного крепления к имеющимся конструкциям.

Посмотрите видео о дренажных помпах

Как установить конструкцию?

Перед установкой необходимо убедиться, что помпа имеет нужную производительность. Для этого необходимо рассчитать показатель фактической производительности, который должен быть выше количества выделяемого конденсата. Все данные можно найти в документах к оборудованию. Установить помпы очень просто. Желательно, чтобы это делал квалифицированный мастер. Ф

Касаемо передвижения жидкости по дренажной системе, она может течь без принуждения только при обеспечении определенных условий. Для этого должен быть соблюден постоянный угол наклона всей проложенной трассы. Это самый важный момент при установке внутреннего блока. Если монтаж и ремонт выполняются за один раз, необходимо установить возле внешней стороны стены. Это связано с тем, что конденсат выходит наружу и не каждому хочется видеть довольно габаритную конструкцию на стенах помещения. Когда монтаж делается не в один этап, а в несколько, дренаж можно скрыть в стене при нужном наклоне. Это актуально в том случае, когда отсутствуют преграды в виде дверных проемов и других элементов помещения. Не всегда удается обеспечить нужный наклон, поэтому используются помпы. Они позволяют обеспечить правильное выведение конденсата. Подробный процесс установки описан в инструкции. Каждый производитель вносит свои коррективы в строение конструкции, поэтому и используются определенные принципы установки. К основным действиям можно отнести:

  • каждый тип помпы дожжен монтироваться горизонтально;
  • проложенные трубы не должны иметь отверстий, чтобы исключить протечку воздуха;
  • необходимо использовать трубы правильного диаметра;
  • часть трассы должна быть установлена горизонтально, соблюдается наклон в сторону вытекания жидкости;
  • чтобы исключить перегревание системы, необходимо установить теплоотводящие элементы.

Установленная помпа для кондиционера

Недостатки устройства

У помпы есть некоторые недостатки, которые проявляются в виде существенных проблем.

  • Каждая конструкция имеет электропривод, обеспечивающий работу насоса. В некоторых моделях он может вызвать шум, который приемлем не для каждого.
  • При установке дренажной системы необходим свободный доступ. В ней собирается вода с теплообменника и пыль, что способствует размножению бактерий. Это может стать причиной поломки системы, так как происходит засорение дренажного патрубка.

Часто применяют помпу наливного типа, которая позволяет избежать штробления стен и установление технического люка. А также устанавливаемый насос может быть проточного типа, спрятанный в декоративной коробке, в которую прокладываются трубы для выведения жидкости. Установка дренажной помпы для кондиционера выполняется разными способами. Однако, есть случаи, когда она не нужна. Это возможно в тех ситуациях, когда правильно расположена тренажная трубка и наклонный угол. Конденсат при таких условиях стекает самостоятельно, и помпа будет не нужна. Достичь таких показателей очень сложно, поэтому системы пользуются повышенным спросом.

Устанавливать конструкцию должен человек, который в этом разбирается, так как должны быть соблюдены определенные условия. Помпа для кондиционера является отличным решением для правильного выведения конденсата и отсутствия проблем в работе кондиционера. Именно поэтому такое устройство является обязательным элементом в составе сплит-системы.

Это интересно: Как отрегулировать терморегулятор (термостат) в холодильнике?

Зачем нужна помпа для кондиционера

Абсолютно все насосы оснащаются помпами с завышенной производительностью, чтобы они смогли справляться с конденсатом кондиционера, который он вырабатывает в процессе работы. Их производительность обозначается как – литры в час. Также при выборе устройства придерживаются следующих параметров:

  • высота столба воды;
  • шумовой эффект во время работы;
  • и другие технические характеристики.
  • 5 лучших кондиционеров Toshiba 2019 года
  • 5 лучших кондиционеров Panasonic 2019 года
  • 5 лучших кондиционеров LG 2019 года
  • 5 лучших кондиционеров Daikin 2019 года
  • 6 лучших кондиционеров Mitsubishi Electric 2019 года

Это интересно: Установка встраиваемой посудомоечной машины

Монтаж

Ниже мы рассказываем, как подключать помпу для бытовой сплит системы. Для кассетного кондиционера порядок работа будет отличаться, но принцип останется тот же.

Перед монтажом нужно определиться, где именно будет установлена дренажная помпа для кондиционера. Помните, что помпы не могут работать вечно. Их нужно обслуживать и при необходимости заменять. Поэтому вы должны предусмотреть доступ к этой детали.

Вот несколько вариантов, куда можно установить помпу:

  • В свободное пространство во внутреннем блоке, если оно предусмотрено заводом-изготовителем. Это наиболее удобный вариант;

  • В предварительно сделанной нише в стене. Вариант эстетичный, но если нишу поверх зашпаклевать, а затем покрасить стену, то при демонтаже помпы или ее ремонте могут возникнуть трудности. Можно не шпаклевать, а просто сделать декоративную дверцу;

  • На черновом потолке, при условии, что затем будет установлен натяжной. Но при ремонте или демонтаже помпы придется снимать часть потолка.

Какой вариант использовать — решать вам. Мы же перейдем непосредственно к монтажу.

Процесс установки помпы может отличаться в зависимости от особенностей той или иной модели насоса. Поэтому не существует универсальной схемы, которая подойдет каждому. Мы перечислим только основные этапы:

  • Датчик уровня воды подключается к выходному отверстию поддона. Может понадобиться переходник;

  • Вентиляционная трубка присоединяется к прибору;

  • К датчику присоединяется отводящая трубка. Для крепления можно использовать пластиковые стяжки;

  • Трубка из датчика обрезается на уровне помпы и подсоединяется к ее приемному патрубку;

  • Трубка откачки подсоединяется к нагнетательному патрубку;

  • Кабель подключается к коннектору датчика уровня воды подключается, затем к двигателю помпы подключается питание;

  • Системе кондиционирования включается, проводится тестирование.

Особенности эксплуатации

При работе помпа для дренажа кондиционера не производит много шума. Её работа не слышна и не видна для человека. Единственным проявлением может быть небольшая струя воды на внешнем контуре устройства. При этом уровень шума от насоса легко заглушается работой всей системы кондиционирования.

В перистальтических системах работа характеризуется особой тишиной. Они не издают никакого звука. Скорее можно услышать звук текущей воды.

Дренажные насосы для кондиционеров, как и любое оборудование такого типа, характеризуется длительным сроком эксплуатации. В связи с этим, если производитель имеет неплохую репутацию на рынке, которой он дорожит, покупать дренажную помпу для кондиционера придётся только один раз.

Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.

  1. 2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
  2. 3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
  3. 4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Виды помп

На рынке представлено большое количество различных видов дренажных насосов. Каждый из них предназначен для определенного кондиционера. Большинство из них имеют схожее устройство:

  • поддон для сбора конденсата;
  • дренажную трассу для транспортировки жидкости;
  • дренажную помпу для кондиционера, предназначенную для перекачки жидкости.

Приборы, оснащенные специальной емкостью для конденсата, оборудованной насосом и датчиком уровня, называют «наливными». Они представляют собой блок с установленным датчиком уровня и могут работать автономно по мере наполнения емкости.

В наливные (накопительные) насосы жидкость поступает самотеком, поэтому их необходимо устанавливать в любом удобном месте немного ниже уровня сливной емкости.

Одно такое устройство можно использовать для обслуживания нескольких, близко друг к другу расположенных кондиционеров. Оснащены накопительными резервуарами большой емкости.

Перистальтическими называют устройства, способные откачивать воду непосредственного из дренажного резервуара фанкойла.

В таких устройствах используются мощные насосы, способные поднять жидкость с уровня, расположенного ниже, чем сам агрегат. Такие устройства называют «мембранными» или «перистальтическими».

Раздельными называют помпы, состоящие из нескольких отсеков, сообщающихся между собой линиями управления и трубопроводами. Они состоят из насоса, датчика уровня воды, сообщающегося с накопительным резервуаром и в некоторых случаях, устройства управления. Некоторые устройства не оснащены датчиком уровня и для ее включения необходимо задействовать на кондиционере режим «холод».

Раздельные помпы, благодаря своей необычной конструкции, предоставляют больше вариантов для их размещения. Так, их можно устанавливать на шланге, дренажном патрубке либо внутри накопительных поддонов.

Стандартным местом для ее установки считается отдельный блок, сообщающийся с гибкой трубкой либо накопительным поддоном.

Встраиваемые насосы являются обязательным элементом стандартной структуры кассетной или канальной сплит системы и кондиционеров от ведущих производителей.

Их устанавливают непосредственно внутрь сливной емкость на дренажный шланг для кондиционера либо выходной патрубок. В состав такой помпы входит устройство управления, датчик уровня и насос, расположенный на уровне воды либо немного ниже.

Как правильно организовать приточную вентиляцию с подогревом воздуха? Узнайте из этой статьи.

Как выбрать вакуумный насос для кондиционера? А может выгоднее собрать его своими руками?

Принцип работы и устройство дренажной помпы

Основные элементы помпы:

  • двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока;
  • рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки;
  • приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.

Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:

  • низкий уровень шума и вибрации;
  • компактные размеры, позволяющие скрытый способ установки;
  • удобство подключения и демонтажа;
  • минимальное техническое обслуживание;
  • высокая надежность и долговечность.

Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.

Схема работы помпы

Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.

Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.

Основные виды помп и их характеристики

На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.

Раздельного типа

Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.

Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.

Наливная

Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.

Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.

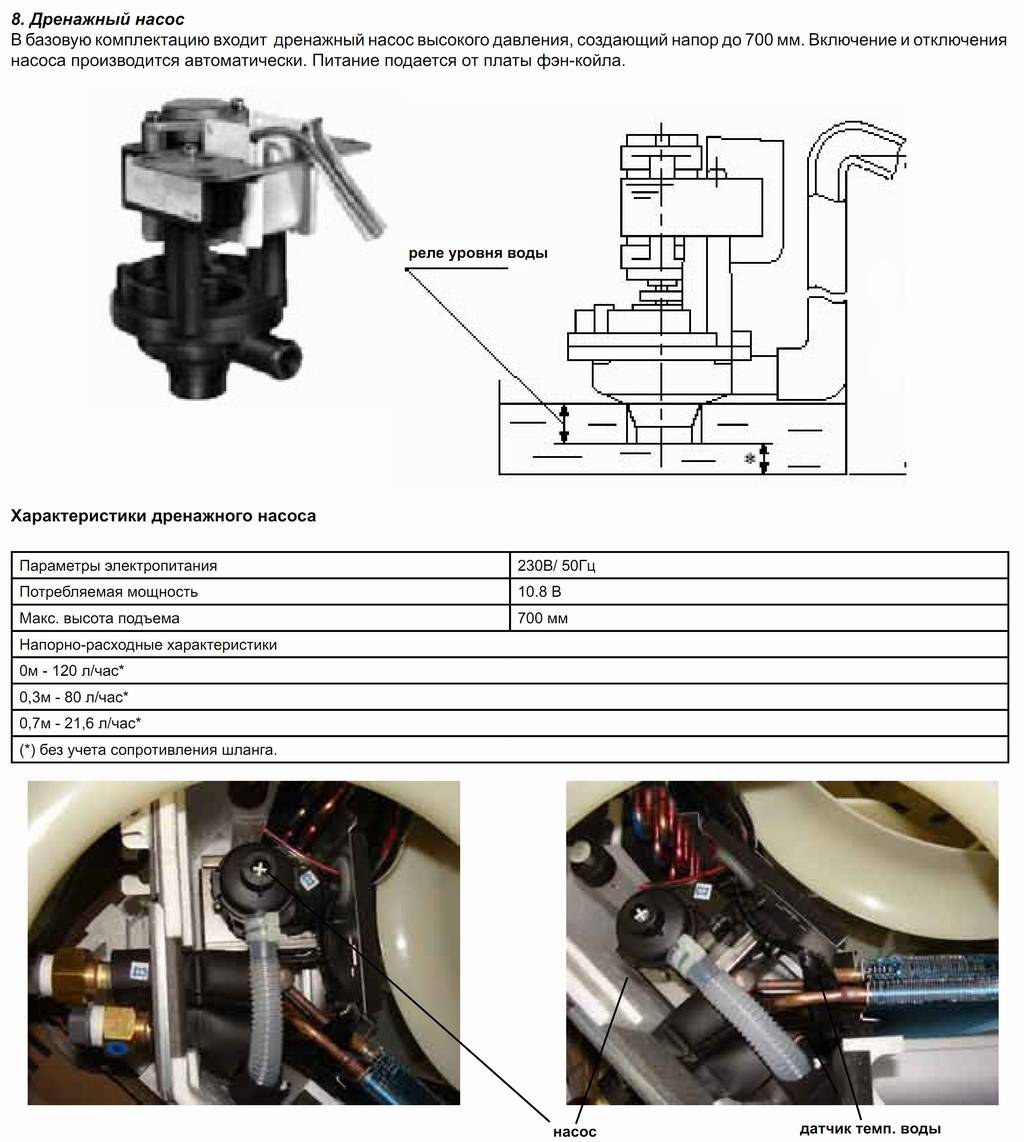

Встраиваемая

Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.

Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.

Перистальтическая

Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.

Производительность такого оборудования редко превышает 10 л/час.

2 Разновидности устройств

Все устройства такого типа можно разделить на несколько разновидностей. Но всех их будет объединять слово «дренажный», так как любые из них такими и являются.

Можно выделить 4 основные группы самых распространённых типов насосов:

  1. 1. Накопительные (раздельные) помпы. Они имеют специальную накопительную ёмкость для жидкости. Внутри есть датчик, который реагирует на уровень воды и включает/выключает устройство. Их конструкция позволяет осуществлять монтаж на шланге, дренажном патрубке и внутри самого поддона. Место, где можно устанавливать помпу, имеет отдельный блок, который соединён с накопительной ёмкостью гибкой трубкой (максимальная длина до 2 метров). КПД таких устройств достаточно большой. Агрегат может выкачивать до 50−55 литров в час, и этого будет достаточно практически для всех кондиционеров, которые есть сегодня на рынке. Накопительные помпы могут поднимать воду на высоту 14 метров. Если нужно более высокое значение, то устанавливаются более мощные насосы.
  2. 2. Наливные. Если сравнивать с предыдущим типом, то наливные характеризуются более высокой производительностью и мощностью. Перекачивать они могут до 1500 литров в час, но при этом поднимают воду на высоту до 6 метров, что в два раза меньше, чем у разделительных устройств. Но это не критично, поскольку наливные агрегаты функционируют в качестве внешних блоков и сплит-систем. Они выкачивают воду напрямую в канализацию, поэтому и подъём на большую высоту не нужен. Также не предусматривается установка датчиков и поплавков, поскольку накопительные ёмкости небольшие.
  3. 3. Встраиваемые помпы. Такие устройства являются неотъемлемым атрибутом различных сплит-систем, канальных и кассетных кондиционеров. Их производительность не превышает 170 литров выкачанной жидкости за час работы, поэтому они способны полностью обеспечить нормальное функционирование устройства. Но бывают случаи, когда для дренажной помпы такого типа понадобится установка дополнительного насоса. В основном это нужно при монтаже в экстремальных условиях.
  4. 4. Перистальтические. Такой дренажный насос для кондиционера устанавливается при необходимости поднять жидкость более чем на 15 метров в высоту. Но это кардинально сказывается на производительности, поскольку выкачать он может до 10 литров за час работы. Есть исключения, когда мощность в перистальтических насосах в несколько раз больше, чем в обычных моделях, однако и цена таких устройств будет выше.

Характеристика изделия

Дренажная помпа для кондиционера, фактически, представляет собой насос, предназначенный для выведения конденсата из устройства. Кондиционирование воздуха, особенно в больших помещениях с мощными климатическими установками, не может происходить без дренажа, ведь при таком процессе выход жидкости слишком значительный для самотека системой трубопроводов.

Многие современные модели кондиционеров продаются уже укомплектованные помпами. Это значительно облегчает задачу потребителю, поскольку упрощает решение задачи удаления конденсата. Обычно внутренние блоки кондиционирующих устройств оснащены специальными поддонами (емкостями) для сбора конденсата. Они размещаются под теплообменником, то есть в том месте, где этот конденсат и образуется.
