Как поменять проводку в квартире панельного дома своими руками

Инструкция по замене проводки

Выделяют несколько этапов работ.

Обесточивание

Перед тем как заменить проводку, нужно демонтировать старые провода. Для этого нужно полностью отключить ток в помещении. После отключения проверяем наличие тока с помощью мультиметра. Также убираем из помещения мебель (или отодвигаем ее от стен). Розетки и выключатели снимаем.

Подготавливаем временную розетку для подключения к ней перфоратора и любых других электроинструментов. Розетку подключаем сразу после электросчетчика. Данную фурнитуру размещаем на дощечке. Также оснащаем дощечку автоматическим 16-амперным выключателем. После того как розетка подготовлена, обесточиваем помещение.

Демонтаж

Удаляем электропроводку с распредкоробок. Коробки отличаются наличием круглых снимаемых крышек из пластика

Провода отсоединяем и осторожно изымаем старые провода из стены. В случае необходимости для поиска кабелей используем металлодетектор

В панельных зданиях демонтажные работы часто состоят в обычном изъятии проводов из распредкоробки. Однако случаются и исключения, когда провод расположен таким образом, что его вытягивание влечет разрушение строительной конструкции. В этом случае можно изолировать данный участок от системы. Для этого старые провода максимально обрезаются и тщательно изолируются.

Каналы для проводов

После удаления электропроводки подготавливаем стены к прокладке новой сети. Для этого проделываем в стене специальные каналы. Чтобы получить ровную штробу, заранее чертим на стене две линии, отстоящие друг от друга на пару сантиметров. Хорошо, если есть старые каналы, так как штробление в этом случае не понадобится. Также помечаем участки, где будут установлены розетки и выключатели.

Штробы проделываем перфоратором или болгаркой на глубину примерно в 4 сантиметра. Молоток и зубило используем для удаления мелких фрагментов материала.

Распределительные коробки

Следующий этап — монтаж распредкоробок. Их нужно сразу закреплять в местах установки. Фиксирующим веществом является раствор цемента. Кабель прокладывается от щита к распредкоробкам.

Укладка проводов

Для определения правильности прокладки проводов пользуемся уровнем. Длина кабеля должна находиться в соответствии с протяженностью штроб. Проводов не должно быть слишком много или чересчур мало.

Провода соединяем друг с другом клеммами. Производим скрутки таким образом, чтобы не перепутать концы проводов на фазе. Все скрутки находятся в распредкоробках.

Правильное соединение выполняется следующим образом:

  • зачищаем конец провода (3-5 сантиметров);
  • очищенные концы скручиваем друг с другом и укорачиваем на сантиметр;
  • изолируем провода с помощью изоленты или клеммы.

Далее можно отводить кабель от распредкоробок к потребителям по заранее подготовленным углублениям.

Заведение проводов в электрощит

Заводя кабели в электрощит, следует разделить их на отдельные линии. Схему распределения рекомендуется составить заранее. Каждой линии понадобится свой выключатель. Такая схема особенно хороша, если в доме имеются мощные электробытовые приборы, поскольку отдельные линии лучше справятся с передачей нужного тока. Также наличие отдельных линий делает проще ремонтные работы с электропроводкой.

Проводку можно разместить в гофрированных или обычных трубах, проложенных в штробах. Это позволит обеспечить более высокий уровень безопасности в сравнении с проводкой, размещенной под слоем шпатлевки. Кроме того, в будущем заменить проводку будет легче, когда демонтаж будет состоять просто в вытягивании кабелей из трубы через распредкоробку.

Тестирование системы

Закладку раствора в штробы осуществляем лишь после того, как убедимся в работоспособности электросети. Для этого нам понадобится мультиметр, с помощью которого мы прозвоним систему. Данное устройство позволяет найти короткое замыкание в случае некорректно установленного соединения.

Если дефекты в системе не обнаружены, замазываем шпатлевкой штробы, устанавливаем розетки, выключатели и приборы освещения. Временная розетка отключается и вместо нее подключается новая электропроводка.

Итак, в замене проводки в панельном доме своими руками нет ничего сложного. Однако, как уже говорилось ранее, схему рекомендуется согласовать с электриком, а при выполнении монтажных работ следует четко следовать инструкциям.

Меняем проводку, используя старые штробы

Чтобы выполнить замену сетей этим способом, нужно приобрести новый кабель, который затем будет протянут по пустотам плит. Для прокладки понадобится стальная протяжка. То же касается и электро-розетки. На первом этапе нужно демонтировать розетку из подрозетника. С помощью проволоки кабель помещается в пустоту и протягивается к розетке

Здесь следует уделить внимание клеммам. Лишь после этого можно вернуть розетку на законное место

Для осуществления данного способа замены следует применять оборудование для отслеживания электрического тока и его напряжения.

Важно помнить о том, что замена электропроводки в квартире требует вскрытия распределительной коробки. Ее можно узнать по наличию пластиковой поверхности и электроточкам

Именно отсюда сети идут к выключателям и розеткам. В этом месте находятся, в том числе, телефонные провода, а также многочисленные интернет-провода. Для проверки напряжения следует использовать специальный индикатор. Делать это можно, работая напрямую с проводами. Отсутствие напряжения может говорить о неправильности подключения проводки в квартире или переломе провода.

Чтобы осуществить ремонт неисправности в квартире, требуется выполнить отключение электричества, используя распределительный щиток, который есть в каждом доме. Предохранительный автомат обесточит электропроводку и позволит выполнить необходимые ремонтные мероприятия на трассе. Главное – убедиться, что питающий кабель действительно отключен, ведь в противном случае может произойти поражение электрическим током. Еще один важный момент – это наличие или отсутствие заземляющего кабеля. Когда его нет, сеть имеет только две жилы. Такую картину можно наблюдать в очень старых квартирах и загородных домах.

Что понадобится для этого

Независимо от того, будете ли вы прокладывать проводку в штукатурке, или выберете открытый способ, вам будет нужно следующее.

План-схема всех точек

Это выключатели, розетки, места прямого подключения приборов. Только после этого можно рассчитать, сколько проводов нужно протянуть – например, если в ванной у вас бойлер и стиральная машина, то их лучше подключать к сети по-отдельности, со своим автоматом, который защитит от перенапряжения.

Оборудование и комплектующие

Автоматические выключатели. Обязательны, если вы меняете проводку по всей квартире. И очень желательно поставить отдельные в тех помещениях, где будет много техники, которая создает повышенную нагрузку на сеть. На весь дом берите выключатели минимум 20 А, на отдельную комнату можно 10-16 А.

Выключатель автоматический ABB, 4P, 10A

Бокс для автоматических выключателей. Так как бить стены не предполагается, нужен навесной. Выбирайте в зависимости от количества выключателей.



Бокс навесной Иэк, для 4-х автоматических выключателей

Строительно-монтажные клеммы. Используются для подключения проводников внутри коробки. В них установлено специальное пружинное соединение, поэтому контакт обеспечивается надежный. Очень удобно то, что такие клеммы позволяют использовать одновременно одножильные и многожильные проводники, медные и алюминиевые.

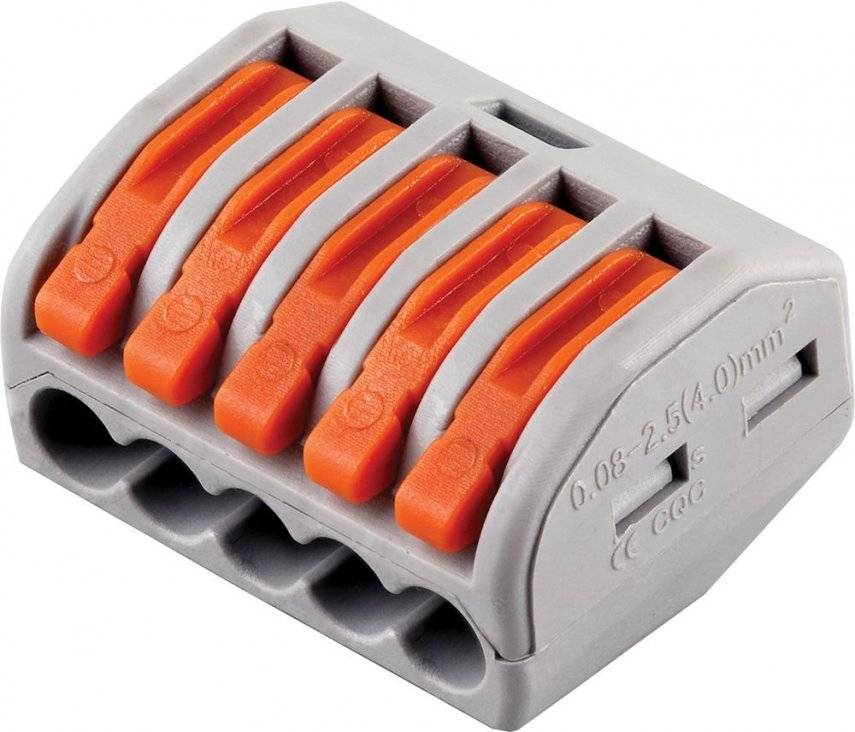

 Cтроительно-монтажные клеммы 5-проводные STEKKER

Соединительная гильза. Она позволяет надежно скрепить два отрезка провода, если нужно продлить его длину. Обычно для этого используют изоленту, но такой вариант небезопасный – изолента со временем пересыхает и отслаивается, а значит, целостность изоляции нарушается. Термоусаживаемая гильза, которая при нагревании сужается и словно спаивает провод, обеспечивает герметичное соединение, которое со временем не нарушается

Обращайте внимание, на то, на сколько ампер она рассчитана!

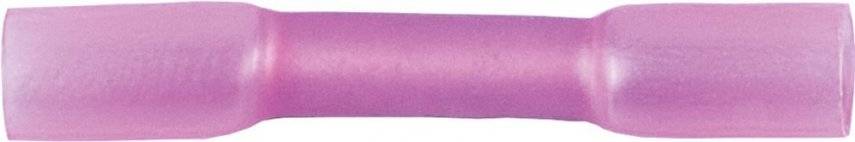

 Гильза соединительная изолированная термоусаживаемая STEKKER, 19А

Стриппер. Это не обязательный, но очень удобный инструмент – он помогает быстро нарезать провода и быстро снять с их изоляцию, а это необходимо делать перед тем, как использовать клеммы или гильзы, перед установкой розетки и выключателя. Можно сделать это и ножом/ножницами, но есть риск нарушить целостность токоведущих жил и просто пораниться.

 Автоматический стриппер ИЭК с настройкой усилия и длины зачистки

При открытом способе проводки

Вам дополнительно понадобятся кабель-каналы и соединения для них – внешние и внутренние углы, адаптеры (если будет переход с настенного кабель-канала на напольный).

Адаптер для напольного кабель канала КМАП

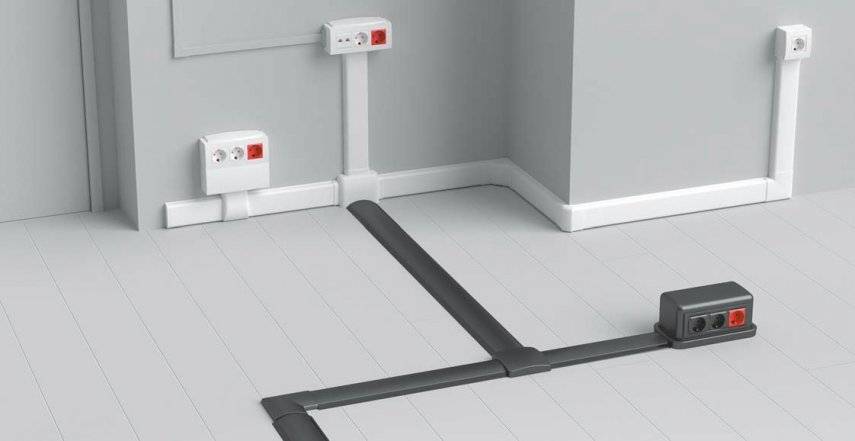

Варианты расположения напольных и настенных кабель-каналов и специального плинтуса для проводки

Если планируете дизайн в стиле лофт, можно взять специальные трубы – их делают из ПВХ, но вы можете покрасить их обычным баллончиком, чтобы они выглядели металлическими.

 Открытая проводка в трубах

Если вы будете использовать кабель-каналы, рекомендуем сразу заложить в схему провода для USB-розеток, кабельного телевидения и т.д. – это очень удобно.

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

  • кабель-каналы
  • гофрорукава
  • коробы

В чем отличия

Все фото в данной статье сделаны на наших объектах

У панельных домов есть множество ограничений по ремонту, а также по монтажу и замене электропроводки в квартире. В первую очередь это связано с ограничением штробления каналов. Все панели в таких домах являются несущими, или, в крайнем случае – вспомогательными, поэтому нарушение их целостности приведёт и к нарушению их прочностных характеристик. Нужно иметь в виду, что кирпичные дома и дома из блоков имеют толщину стен более 500 мм, а в панельных — толщина составляет всего 300 мм, и её повреждение может привести к деформации всего дома целиком и появлению опасных трещин.

Обычно электрики при монтаже проводов использовали ниши под полом. Также провода нередко пропускались по стыкам панелей и плит.

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

  1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
  2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
  3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
  4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

  1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
  2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
  3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

  • распределительные коробки находятся не в тех местах;
  • проводники практически нигде не расположены паралельно полу и потолку;
  • вместо четырех линий сделано лишь две;
  • схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно

Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям

Особенности проводки в панельном доме

Существует множество серий панельных домов с отличающимися конфигурациями. Однако во всех таких строениях стеновая панель выступает в качестве несущего элемента

Это обстоятельство крайне важно для обустройства электропроводки в панельном здании. Суть в том, что в несущих стенах нельзя создавать штробы, поскольку они значительно ослабляют несущую конструкцию

Прокладка кабеля возможна лишь по специальным, созданным в заводских условиях каналам.

Проводка в панельных сооружениях располагается в области потолка или в стенах. Нередко старую проводку в панельном доме можно обнаружить в местах соединения стены с потолком. Это место выбиралось по причине наличия небольшого пространства между стеновой и потолочной панелью, куда и укладывались кабели.

Необходимо заметить, что, несмотря на наличие в плитах заводских каналов, поиск проводов является достаточно сложным делом. Часто бывает так, что электрические схемы отличаются даже на двух соседних этажах с помещениями одинаковой планировки.


Пример схемы для замены электрики в квартире

Кроме несущих стен в многоквартирных панельных домах, имеются и перегородки. Они чаще всего производятся из дерева или гипсокартона. Использовать перегородки для прокладывания проводов не рекомендуется, поскольку толщина таких стен не подходит для организации скрытой проводки.

Розетки и выключатели в многоэтажных жилых зданиях располагают на определенном уровне от пола: для розеток этот показатель не должен превышать 90 сантиметров, а для выключателей — 150-170 сантиметров. В старых домах провода нередко прокладывались двумя линиями: на розетки и на осветительные приборы.

В квартирах, оснащенных электроплитами вместо газовых, для этого прибора иногда предусматривался отдельный кабель. Такая схема сегодня не рекомендована. Правильная разводка должна предусматривать отдельные питательные провода для групп потребителей и заземляющий провод.

Кому нужно менять

В домах и старых квартирах, построенных более 20 лет назад, где до сих пор сохранилась проводка старого образца, устаревшая морально и физически, необходимо произвести замену электропроводки. В прошлом веке для организации внутренних электрических сетей использовались алюминиевые провода.

Алюминий сильно подвержен коррозии, помимо этого в процессе эксплуатации структура металла подвергается необратимым изменениям, сеть становится очень хрупкой. Износ изоляции увеличивает риск возгораний по причине короткого замыкания.

Среди типичных проблем старой проводки следует упомянуть:

  • Глухозаземленные нейтрали вместо принятого ныне защитного заземления;
  • Разводка методом разветвления;
  • Отсутствие автоматических устройств защитного отключения;
  • Слишком малое количество розеток.

Кроме этого нагрузка на внутренние электросети в течение 15-20 последних лет выросла в разы по сравнению с проектными величинами. В сочетании с техническим несовершенством старых сетей это представляет серьезную угрозу аварии с возможным пожаром.

Если:

  • дом построен более 20 лет назад,
  • в квартире искрят розетки,
  • розетки выходят из строя,
  • при включении электроприборов ощущается запах паленой изоляции,
  • провода легко ломаются,
  • через стены происходит утечки тока,

то проводку нужно срочно менять. И чем больше признаков износа, тем меньше у вас времени на размышления.

Частичная замена проводки не рекомендуется, так как этим можно только усугубить имеющиеся проблемы. Единственный случай, когда допускается частичная замена – устранение обрыва.

Как произвести грамотную замену старой эл проводки в квартире своими руками, смотрите далее в видео-обзоре:

Возможно ли штробление стен в панельном доме

Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.

Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Из чего состоят несущие стены панельного дома

Панель представляет собой железобетонную конструкцию. В ней можно выделить несколько слоев.

Наружный слой

Защищает арматурный каркас от коррозии. Толщина зависит от расположения панели:

  • внутреннее — 15 мм;
  • наружное (ограждающая конструкция) — от 20 до 70 мм в зависимости от климатических условий.

Каркас из арматуры

Конструкция собирается из продольных и поперечных стержней диаметром 12-14 мм, скрепленных вязальной проволокой. Каркас воспринимает растягивающие усилия, на которые бетон не рассчитан. Прутья расположены там, где такие нагрузки являются наиболее интенсивными — вблизи поверхности стены или перекрытия сразу за наружным защитным слоем.

Разрушение арматурных стержней недопустимо.

Внутренний отделочный слой

Имеется на некоторых панелях. Толщина составляет 15 мм, материал — раствор той же марки прочности, что и в бетоне. Данный слой позволяет обойтись без оштукатуривания панели.

Защитный слой бетона

При отсутствии отделочного слоя за каркасом следует бетон толщиной 1,5 см. Его функция состоит в защите арматуры от коррозии.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на этапе ремонта, так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

Чаще всего при открытом монтаже провода прячут в кабель-каналы

При прокладке проводов скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом монтажа проводки в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.
