Устройство защиты от импульсных перенапряжений в квартире

Типы устройств

Все устройства, обеспечивающие защиту от импульсных перенапряжений, подразделяются на два типа, которые отличаются по конструкции и принципу действия. Рассмотрим, как работает УЗИП разных видов.

Вентильные и искровые разрядники. Принцип действия разрядников основан на использовании эффекта искровых промежутков. В конструкции разрядников предусмотрен воздушный зазор в перемычке, соединяющей фазы линии электропередач с заземляющим контуром. При номинальной величине напряжения цепь в перемычке разорвана. В случае воздействия грозового разряда в результате перенапряжения в ЛЭП происходит пробой воздушного зазора, цепь между фазой и землей замыкается, импульс высокого напряжения уходит напрямую в землю. Конструкция вентильного разрядника в цепи с искровым промежутком предусматривает резистор, на котором происходит гашение высоковольтного импульса. Разрядники в большинстве случаев находят применение в сетях высокого напряжения.

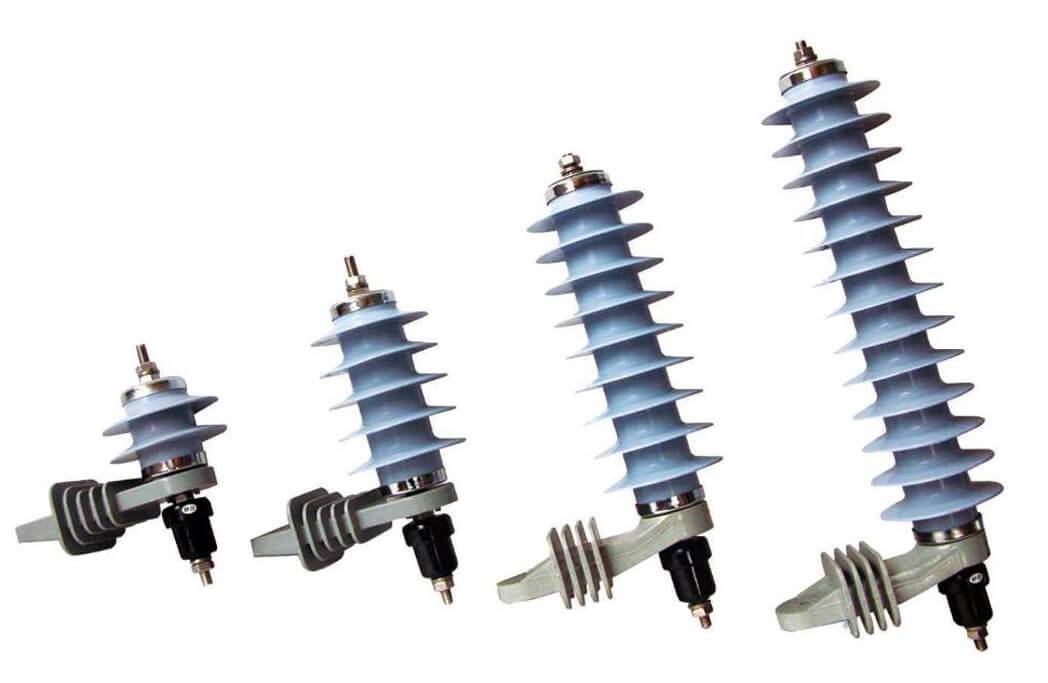

Ограничители перенапряжения (ОПН). Данные устройства пришли на смену устаревшим и громоздким разрядникам. Для того чтобы понять, как работает ограничитель, надо вспомнить свойства нелинейных резисторов, принцип работы ОПН построен на использовании их вольтамперных характеристик. В качестве нелинейных резисторов в УЗИП используется варистор. Для людей не искушенных в тонкостях электротехники, немного информации, из чего состоит и как он работает. В качестве основного материала для изготовления варисторов служит оксид цинка. В смеси с окислами других металлов создается сборка, состоящая из p-n переходов, обладающая вольтамперными характеристиками. Когда величина напряжения в сети соответствует номинальным параметрам, ток в цепи варистора близок к нулю. В момент возникновения перенапряжения на p-n переходах происходит резкое возрастание тока, что приводит к снижению напряжения до номинальной величины. После нормализации параметров сети варистор возвращается в непроводящий режим и влияние на работу устройства не оказывает.

Компактные размеры ОПН и обширный диапазон разновидностей данных приборов позволили значительно расширить область применения этих устройств, появилась возможность использования УЗИП, как средства защиты от перенапряжений для частного дома или квартиры. Однако ограничители импульсных напряжений, собранные на варисторах, несмотря на все свои преимущества по сравнению с разрядниками, имеют один существенный недостаток – ограничение ресурса работы. Вследствие встроенной в них тепловой защиты, прибор после срабатывания остается некоторое время неработоспособным, по этой причине на корпусе УЗИП предусмотрено быстросъемное устройство, позволяющее произвести быструю замену модуля.

Более подробно о том, что такое УЗИП и какое у него назначение, вы можете узнать из видео:

https://youtube.com/watch?v=Xp-bwkpuQBA

Устройства для решения проблемы

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.

Среди наиболее полезных для применения в доме и квартире выделяют:

  1. Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
  2. Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.
  3. Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
  4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
  5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).

Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Видео пример срабатывания ДПН и УЗО

Трехфазное реле напряжения: назначение и принцип действия

Этот аппарат, как ясно из названия, предназначен для контроля разности потенциалов в трехфазной сети. Ее показатель составляет 380В. Конечно, существуют небольшие пределы, в которых напряжение может колебаться без вреда для электропроводки и подключенной аппаратуры. Но если оно становится слишком высоким или, напротив, низким, возникают серьезные проблемы.

Слишком большое напряжение вызывает перегрев кабельной изоляции и ее расплавление. Кроме того, под его воздействием перегорают включенные в цепь бытовые приборы. Если разность потенциалов слишком мала, то из-за снижения мощности в работе аппаратуры начинаются сбои, а некоторые приборы выключаются. Для электромоторов последствия спада напряжения бывают еще серьезнее – агрегаты просто сгорают. Установив для контроля фаз реле, эти проблемы можно предотвратить.

Многих владельцев частных домов удерживает от покупки реле контроля фаз достаточно высокая цена изделия. Но установка в трехфазную сеть этого прибора вполне оправдана, ведь ликвидация последствий выхода линии вместе с подключенными приборами из строя обойдется в десятки, а то и в сотни раз дороже. Не говоря уже о том, что сбой напряжения в сети на 380В может стать причиной пожара.

Сейчас в продаже имеются различные виды РКН, отличающихся друг от друга конструктивными особенностями и функциональными возможностями. Но все они работают по одному принципу.

Реле контроля сетевого напряжения (3-фазное) имеет в схеме микроконтроллер, посредством которого устройство следит за разностью потенциалов на фазах.

При изменении величины напряжения на одном проводнике под воздействием контроллера включается реле электромагнитного действия. Происходит это автоматически. Контакты прибора размыкаются, и подача питания в линию прекращается. После того, как параметры напряжения придут в норму, ток вновь будет пущен в цепь. Постороннего вмешательства для этого не требуется.

Для проверки РКН можно воспользоваться тестером. Если устройство исправно, то при касании щупами мультиметра контактов под номерами 1 и 3 на дисплее измерительного прибора должна высветиться цифра «1». Когда щупами замкнуты контакты 2 и 3, тестер должен показать «0».

Характеристики

Современные реле контроля фаз выбираются с учетом следующих характеристик:

  1. НАПРЯЖЕНИЕ. Рабочее U напрямую зависит от спецификации оборудования. К примеру, EL серии 11 могут работать на напряжении от 100 до 415 В (в том числе 110 В, 220 В, 380 В и 400 В). Что касается ЕЛ 13, они функционируют только на 100, 2000 или 280 В, а ЕЛ13 — на 220 и 380 В.
  2. ГРАНИЦА СРАБАТЫВАНИЯ. Этот параметр также зависит от вида реле и сложившейся ситуации. Так, при симметричном уменьшении напряжения устройства ЕЛ серий 11, 12 и 13 имеют минимальный предел, равный 0,7; 0,5 и 0,5 Uфн соответственно. В случае обрыва одной или более фаз все реле сработают. Если нарушено чередование, то модели ЕЛ11 и 12 распознают проблему и замыкают контактную группу, а ЕЛ13 нет.
  3. ВРЕМЯ ЗАДЕРЖКИ. Этот показатель отражает, насколько задерживается срабатывание реле контроля фаз напряжения при достижении необходимой уставки (заданное пороговое значение). Для моделей ЕЛ11 и 12 этот показатель равен от 0,1 до 10 секунд (в зависимости от регулировки), а для ЕЛ13 — до 0,15 с.
  4. РАБОЧАЯ ТЕМПЕРАТУРА. Как и в рассмотренных выше случаях, здесь ситуация зависит от типа реле. ЕЛ типа 11 и 12 работают от 40 градусов мороза до 40 градусов тепла. Что касается ЕЛ13, эти реле имеют меньший диапазон — от -10 до +45 градусов Цельсия.
  5. Температура хранения — от -60 до +50 градусов Цельсия.
  6. Вес изделия — 300 грамм (ЕЛ 11 и 13) и 250 грамм (ЕЛ 12).

Твердотельные реле по типу переключения

С коммутацией перехода через ноль

Посмотрите внимательно на диаграмму

Такие ТТР на выходе коммутируют переменный ток. Как вы здесь можете заметить, когда мы подаем на вход такого реле постоянное напряжение, у нас коммутация на выходе происходит не сразу, а только тогда, когда переменный ток достигнет нуля. Выключение происходит подобным образом.

Для чего это делается? Для того, чтобы уменьшить влияние помех на нагрузках и уменьшить импульсный бросок тока, который может привести к выходу нагрузки из строя, если тем более нагрузкой будет являться схема на полупроводниковых радиоэлементах.

Схема подключения и внутреннее строение такого ТТР выглядит примерно вот так:


управление постоянным током


управление переменным током

Мгновенного включения

Здесь все намного проще. Такое реле сразу начинает коммутировать нагрузку при появлении на нем управляющего напряжения. На диаграмме видно, что выходное напряжение появилось сразу, как только мы подали управляющее напряжение на вход. Когда мы уже снимаем управляющее напряжение, реле выключается также, как и ТТР с контролем перехода через ноль.

В чем минус данного ТТР? При подаче на вход управляющего напряжения, у нас на выходе могут возникнуть броски тока, а в следствии и электромагнитные помехи. Поэтому, данный тип реле не рекомендуется использовать в радиоэлектронных устройствах, где есть шины передачи данных, так как в этом случае помехи могут существенно помешать передаче информационных сигналов.

Внутреннее строение ТТР и схема подключения нагрузки выглядят примерно вот так:

С фазовым управлением

Здесь все намного проще. Меняя значение сопротивления, мы тем самым меняем мощность на нагрузке.

Примерная схема подключения выглядит вот так:

Схемы подключения реле напряжения наиболее известных брендов

Разобравшись в общих чертах, каким образом выполняется монтаж РН, попробуем понять, как подключаются некоторые модели наиболее популярных в России марок. Попутно ознакомимся с отзывами от реальных владельцев об этих устройствах, которые редакция Seti.guru смогла найти на просторах сети Интернет.

Проверка реле напряжения без монтажа

Реле напряжения «Зубр»: что предлагает производитель

Изначально производилось такое оборудование в Донецке, но сегодня можно найти изделия российского производства. Однако, несмотря на то, что делаются российские и донецкие приборы из одних запчастей, называется реле напряжения «ZUBR» производства России иначе – «RBUZ», т.е. наоборот. Почему так произошло? На момент перевода производства в РФ уже была зарегистрирована компания «Зубр», именно поэтому пришлось менять название. Но на качестве продукции это никак не отразилось.

Предлагаем ознакомиться с отзывами об изделиях данной фирмы.

Отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик:

Еще один отзыв о реле напряжения ДС Электроникс ZUBR D63:

Подробнее на Отзовик: http://otzovik.com/review_2034684.html

Предлагаем ознакомиться со схемой подключения этого РН.

Реле напряжения «УЗМ 51М»: схема подключения и особенности

Прекрасно зарекомендовавшее себя оборудование, обладающее такими качествами, как:

  • простота монтажа;
  • большие номинальные токи (до 63А);
  • автоматическое включение, задаваемое пользователем (10 сек. или 6 мин);
  • используется со всеми типами заземления;
  • диапазон температур − от -40 до +55°С.

Минусом можно назвать габариты устройства, которое занимает 2 стандартных места на дин-рейке и равно 35 см. Однако отзывы о приборе говорят о том, что этот недостаток несущественен.

УЗМ 51М

Также предлагаем ознакомиться со схемой подключения подобного оборудования.

Производит ли известейший бренд «Legrand» подобное оборудование

Марка, давно заслужившая популярность в России. Сразу оговоримся, что, несмотря на широкую линейку автоматики, непосредственно РН фирма не производит. Единственное, что есть у бренда, – это довольно качественные контакторы, отличающиеся сравнительно невысокой стоимостью, в сравнении с остальными известными брендами. Судя по отзывам, потребители в восторге от подобного оборудования.

Отзыв о контакторе IEK КМИ-34012:

Подробнее на Отзовик:

Однофазное реле напряжения АВВ

Идеальное оборудование по соотношению «цена−качество». Больший упор компания делает на трёхфазные РН, но в линейке можно найти и однофазные устройства. Компания уже не первый год на российском рынке. Популярность бренда обусловлена широкой линейкой изделий, невысокой стоимостью, надёжностью производимой продукции. Схема подключения оборудования этой фирмы практически не отличается от предыдущих. Её можно увидеть на боковой стенке реле.

«РН 113» от компании «Новатек»: двойственное впечатление

Качество этой российской фирмы-производителя доказано временем, однако, смущает одно обстоятельство. Согласно заявленным техническим параметрам, устройство выдерживает ток до 32А. Произведя нехитрые расчёты, команда редакции Seti.guru пришла к выводу, что для такого тока потребуется провод сечением 6 мм². И вот здесь вся загвоздка – контакты РН113 не рассчитаны на такие жилы. Они довольно слабые, обжать кабель сечением 6 мм² неспособны. Но обычный потребитель, бытовая техника которого не работает со столь высокими токами, недостатком это не считает. Об этом говорит и множество положительных отзывов, найденных нами в сети Интернет.

Отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик:https://otzovik.com/review_4913700.html

Еще один отзыв о реле напряжения Новатек-Электро РН-113:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Ниже представлена схема подключения реле напряжения РН 113.

Реле напряжения Zubr

Фирма выпускает как реле для установки на дин рейку в электрощиток (запитывается вся квартира), так и для подключения через розетку отдельного прибора. Максимальная нагрузка для розеточного типа не превышает 16А.Индикация напряжения на табло начинает отображаться при 80В, если «U» ниже — табло гаснет. Точность показаний измеренного напряжения очень хорошая с погрешностью не более 1-2 Вольт.

Настройки

Реле имеет три кнопки для регулировки и настроек:

  • верхняя для выставления максимального порога срабатывания
  • нижняя для выставления минимального порога срабатывания
  • средняя для установки времени повторного включения. По заводской настройке выставлено время в 3 секунды.

Также имеется автономная память настроек. Выставив одни раз реле запомнит все настройки и уставки. Обязательно выставляйте задержку времени включения.

При общем исчезновении питания (даже плановом отключении света во всем доме или районе) и подаче напряжения вновь через определенное время, благодаря реле напряжения  Zubr у вас свет в квартире появится через несколько секунд после всех.

После длительной эксплуатации не забывайте подтягивать контакты на клеммах. Так как отдельные виды с тепловой защитой (с буквой t) начнут ложно срабатывать от перегрева.

Посадочное место под дин рейку выполнено с большим запасом. С одной стороны это плюс, т.к. подойдет под любую рейку с несоблюдением габаритов. С другой — минус: при установке на стандартную — будет «болтаться», и для жесткой фиксации понадобятся заглушки.

Еще из особенностей:

  • Номинальные токи 25-32-40-50-63А. Запас по току примерно 20%. То есть непродолжительное время реле на 50А может выдержать ток в 60А (не путайте с током отключения!)
  • Шаг регулировки напряжений срабатывания – 1 Вольт
  • Шаг регулировки времени повторного срабатывания – 3 секунды
  • Буква t в наименовании некоторых реле обозначает, что изделие с термозащитой от внутреннего перегрева. Например, если контакты и его корпус разогреются до 80 градусов, реле отключится, даже без наличия скачков напряжения
  • По ширине (53мм) на дин-рейке, реле Zubr занимает 3 модуля
  • Если номинальный ток реле меньше тока автомата установленного перед ним, его необходимо применять совместно с контактором.

Средняя цена в интернет магазинах самой популярной модели реле напряжения Zubr для квартиры на 40А с тепловым расцепителем (марка D40t) около 3000 руб. Реле розеточного типа обойдется в два раза дешевле.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

123

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п

Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Особенности распространенных видов реле напряжения

Благодаря реле напряжения во время перепадов энергии прибор не сгорит, не расплавится плата, не выйдет из строя электродвигатель. Стоимость приборов немалая, но они окупаются. Лучше предотвратить аварийные ситуации, чем покупать новую технику.

На рынке существует несколько видов несколько реле контроля разных производителей. Они обладают одинаковым принципом работы, хотя конструкция и набор дополнительных функций могут отличаться.

В современных устройствах установлена цифровая индикация. Она позволяет следить за уровнем напряжения в трех фазах. Также присутствуют дополнительные настройки. С их помощью регулируют работу прибора и обеспечивают простоту и удобство использования.

Предназначение и принцип действия ОИН-1


Рисунок 1: устройство ограничителя перенапряжения Работа ОПН схожа с обычным варистором, отличительной особенностью ограничителя являются некоторые различия с характеристикой варистора в части проводимости и скорости нарастания. Принцип действия ограничителя перенапряжения заключается в его нелинейной вольт-амперной характеристике (ВАХ). Это означает, что при номинальном напряжении сопротивление варисторов достаточно большое и ток через них не протекает – его сопротивление изоляции соизмеримо с изоляцией кабелей, изоляторов и электрических приборов. В рабочем режиме при возникновении грозовых разрядов или других высоковольтных импульсов сопротивление нелинейных резисторов внутри ограничителя резко снижается. Как правило, эта величина приближается к нулю или несоизмеримо меньше сопротивления сети и всех подключенных к ней приборов. Поэтому при коммутационных или грозовых перенапряжениях ток разряда протекает только через ограничитель перенапряжения на землю, чем и обеспечивается защита электрооборудования.

Пределы срабатывания ограничителя перенапряжений на разряды молний или другие импульсные перенапряжения определяются его ВАХ.


Рис. 2: вольтамперная характеристика ОПН

Здесь кривая характеристики представлена тремя участками:

  • 1 – область нулевых или сверхмалых токов;
  • 2 – область средних токовых нагрузок;
  • 3 – область максимального тока.

Устройство ограничителя импульсных напряжений необходимо для предохранения сети с показателем 380/220 В. Это классическое напряжение для работы электросетей. Резкие перепады напряжения могут образовываться из-за ударов молний. Из-за грозы также образуется контактная разность в почве.

Как выглядит устройство

Также напряжение может меняться из-за всплеска в электросети. Они образуются при подключении или выключении различных приборов в одну сеть. Резкие скачки могут образовываться при присоединении мощных электрических приборов или каких-нибудь систем.

Принцип действия прибора: изнутри ОИН-1 оснащен варистором. По принципу работы они похожи на разрядники, которые применялись раньше.


УЗИП в щитке

В таком случае устройство будет устанавливаться параллельно предохраняемой электроцепи.

Если же по каким-то причинам величина напряжения в сети станет больше разрешенной, прибор просто замкнет проводку, таким образом предупредив угрозу от включенных за ним бытовых приборов.

Стандартом предусмотрена классификация устройств по следующим параметрам:

  • числу вводов;
  • по способу осуществления защитных функций;
  • по месту расположения;
  • по способу монтажа;
  • по набору защитных функций;
  • по степени защиты наружной оболочки;
  • по роду тока питания.

Предлагаем ознакомиться Для чего нужна труба на крыше

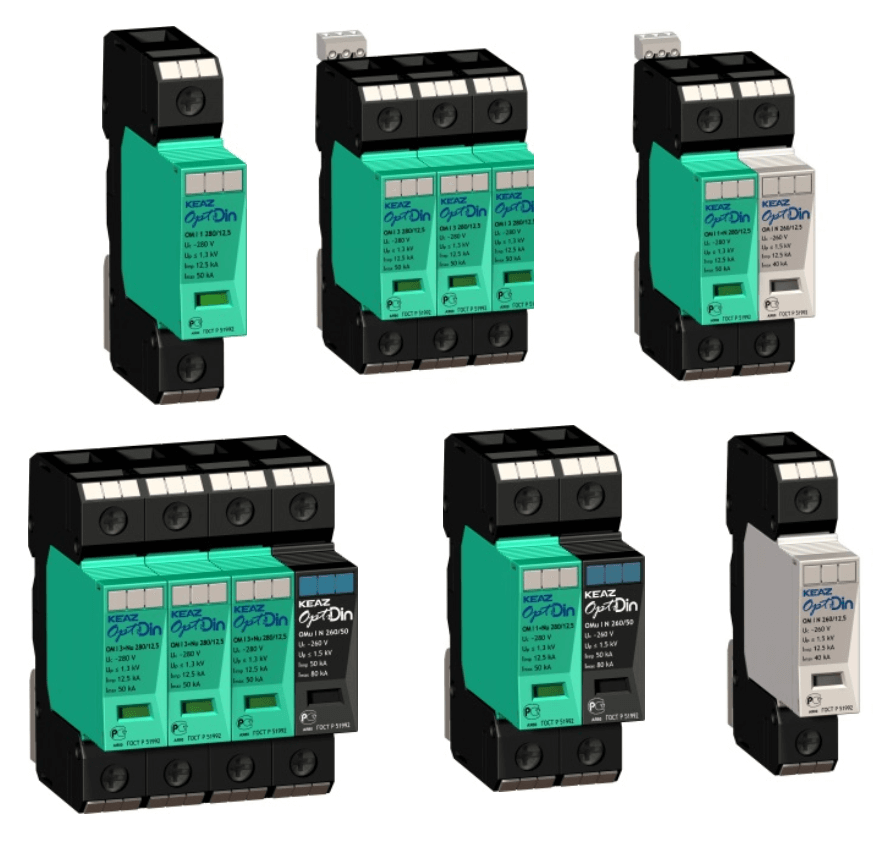

Так выглядят устройства для защиты от грозовых и коммутационных перенапряжений.

Назначение и функции

Данная технология применяется в сети трехфазных нагрузок. Наиболее востребована для защиты электродвигателя синхронного или асинхронного, трехфазных станков высокой точности, технологичной электроники, насосов. Заметьте, что неправильное чередование фаз приведет к низкой эффективности его работы, перегреву и снижению уровня изоляции, что может привести к пробою.

Применяется для следующих целей:

Для коммутации преобразовательного оборудования, которому важно соблюдение последовательности фаз: источников питания, выпрямителей, инверторов и генераторов;
Для систем АВР (введения в работу резервных источников питания) или подключения системы аварийного освещения;
Для специального оборудования – станков, крановых установок, мощность которых составляет не более 100 кВт;
Для электроприводов трехфазных двигателей, имеющих мощность не более 75 кВт.

Для коммутации однофазной нагрузки данное устройство не используется.

В целом реле контроля фаз применяется для различного промышленного и бытового оборудования и является обязательным предохранителем для тех схем управления, в которых требуется постоянный мониторинг величины напряжения и других параметров внешних линий.

В трехфазных сетях осуществляет контроль:

  • уровня напряжения, реализуемая, в преимущественном большинстве, для оборудования такого класса в случаях, когда его величина выходит за установленные пределы;
  • чередования фаз – выполнит коммутацию в случае аварийного слипания фаз или при их неверном расположении относительно питающих вводов оборудования;
  • пропадания фазы – производит отключение потребителя в случае обрыва фазы и последующего отсутствия напряжения;
  • перекоса фаз – производит коммутацию в случае изменения фазного или линейного напряжения по отношению к номинальному значению.

Преимущества реле контроля фаз

В сравнении с другими устройствами аварийных отключений данные электронные реле отличаются рядом весомых преимуществ:

  • в сравнении с реле контроля напряжения не зависит от влияния ЭДС питающей сети, так как его работа отстраивается от тока;
  • позволяет определять аномальные скачки не только в трехфазной сети питания, но и со стороны нагрузки, что позволяет расширить спектр защищаемых компонентов;
  • в отличии от реле, работающих на изменение тока в электродвигателях, данное оборудование позволяет фиксировать еще и параметр напряжения, обеспечивая контроль по нескольким параметрам;
  • способно определить дисбаланс уровней питающих напряжений из-за неравномерности загрузки отдельных линий, что чревато перегревом двигателя и снижением параметров изоляции;
  • не требует формирования дополнительной трансформации со стороны рабочего напряжения.

В отличии от реле, работающих только по напряжению обеспечивает действующую защиту от регенерированного напряжения, вырабатываемого обратными ЭДС. В случае, когда одно из фазных напряжений пропадает, двигатель продолжает набирать достаточный уровень энергии с остающихся двух. При этом в обесточенной фазе будет генерироваться ЭДС от вращения ротора, который продолжает крутиться от двух фаз в аварийном режиме.

Из-за того, что контакторы электродвигателей не размыкаются от реле при такой работе, возникает риск повреждения электрической машины с ее дальнейшей поломкой. Реле контроля, в свою очередь, способно обнаружить смещение фазового угла, за счет чего обеспечивается полноценная защита.

Такая функция особенно актуальна, когда рабочий режим двигателя, в случае его реверсивного вращения, способен повредить вращаемый элемент или травмировать работника. Как правило, такая ситуация возникает при внесении изменений во время обесточивания электрической машины, смене фазных нагрузок, порядка чередования фаз и прочих.

Классификация и виды

Для защиты электросети частного дома, квартиры в старом и новых жилых фондах необходимы разные устройства. Реле напряжения делятся на две категории:

  • по типу подключения;
  • по количеству фаз.

По типу подключения

Существует две основных категории реле напряжения в зависимости от способа их подключения:

  • стационарные;
  • переносные.

Стационарные устройства контроля подразделяются на два типа. Приборы для установки в электрощитах и встроенные в розетку. Подробнее рассмотрим каждый из видов.

Реле напряжения, установленное в распределительном щите, обладает целым рядом преимуществ. Устройство монтируется на входе сети для защиты всего электрооборудования дома или квартиры. В случае его применения нет необходимости использовать дополнительные реле для защиты отдельных потребителей, что значительно экономит бюджет.

Розеточные реле напряжения представляют отличную альтернативу, когда нет физической возможности для установки устройства в щитке. Используют розетки для точечной защиты таких приборов, как холодильники, бойлеры, стиральные машины и т.д.

Переносные реле представлены двумя видами — вилкой-розеткой и удлинителем. Их используют в том случае, когда установка защитного устройства на входе сети невозможна. Несмотря на громоздкие параметры, переносные устройства пользуются спросом. Это связанно, в первую очередь, с их портативностью и легкостью в использовании (монтаж не требуется).

Вилка-розетка предназначена для защиты лишь одного потребителя. Устройство подключается к стандартной розетке и контролирует перепады напряжения в узле, не отслеживая общее состояние сети. Подходит для защиты дорогих и мощных электроприборов.

Удлинитель со встроенным реле контроля используют для защиты группы устройств от перепадов в сети. Удобное и простое решение имеет только одно основное ограничение — максимальная мощность нагрузки.

По количеству фаз

В зависимости от типа электросети различают два вида реле:

  • однофазные;
  • трехфазные.

Однофазное реле предназначено для контроля электрических сетей с рабочим напряжением 220 В. При правильной настройке, устройство подходит для защиты практически всех бытовых электроприборов.

Трехфазные защитные приборы используют, в основном, в загородных домах и новом жилом фонде, где предусмотрено подключение по трехфазной цепи питания. Причем РКН контролирует напряжение каждой фазы.

Подводя итоги

В заключение можно сказать, что на сегодняшний день реле напряжения стало не роскошью, на которую не стоит тратиться, а необходимым устройством, способным защитить от огромной дыры в бюджете в случае сильного скачка напряжения и выхода из строя бытовых домашних приборов. Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. Редакция Seti.guru будет рада ответить на ваши вопросы (если они появились по ходу прочтения) в обсуждениях ниже. Там же можно поделиться своим опытом в использовании подобного оборудования – он будет весьма полезен начинающим домашним мастерам. А напоследок предлагаем посмотреть короткое, но весьма информативное видео по сегодняшней теме.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
