Предназначение шиберной задвижки в дымоходе

Основные виды шиберных задвижек

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

• Возможность регулирования тяги;
• Экономия топлива;
• Шиберы способствуют сохранению тепла.

Минусы:

• Устройства затрудняют чистку дымоходов;
• При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
• Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

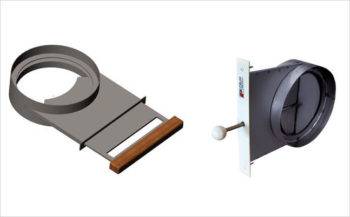

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Частые ошибки и проблемы при установке

Хорошая тяга обеспечивает высокий КПД работы печи. При хорошей тяге топливо в печи полностью сгорает и его расход небольшой. При плохой тяге дрова не догорают до конца, и даже существует риск появления обратной тяги. В этой статье мы постараемся разобраться, что такое шибер для бани, каковы особенности его конструирования и можно ли сделать его самостоятельно.

Предлагаем ознакомиться Полок в бане (104 фото): чертежи и размеры, пошаговое руководство монтажных работ, как сделать в парилке своими руками

Шибер – это регулятор тяги, обеспечивающий пожаробезопасность печного отопления. Когда дрова в печи горят, дымоходы частично перекрываются задвижками, а после полного сгорания дров задвижка закрывает трубу дымохода полностью. Шибер в отопительной системе существует именно для регулирования силы тяги. Современным аналогом шибера является тягостабилизатор.

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

1. Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
2. Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
3. Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

На сегодняшний день существует два основных способа установки шибера на дымоход:

1. Монтаж в каминной топке. Такой вариант установки подразумевает расположение шиберного изделия в непосредственной близости от отопительного оборудования. Как правило, в этом случае дистанция от шибера до отопительного аппарата составляет 1 метр. Такое расположение является очень удобным для регуляции задвижки.
2. Соединение с другими элементами отопительной системы. В этом случае отпадает необходимость в использовании дополнительных фиксаторных элементов, поэтому такой вариант является довольно распространённым. Такой монтаж ещё можно назвать «труба в трубу».

• При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
• Рамка должна стоять ровно, не перекрывая контуром дымохода;
• В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
• Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
• Высота от топки до шибера не должна превышать 1м (для металлических каналов);
• Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
• Заслонка в пазах должна двигаться свободно;

• Установка задвижки на утепленном участке. Под воздействием теплового расширения заслонка может заклинить;
• Установка чугунной детали в металлический дымоход (чугун много весит);
• Использование для изготовления задвижки слишком тонкой стали, либо нержавейки в малым содержанием никеля. Такое изделие быстро деформируется под воздействием горячих газов и может прогореть;
• Установка шибера с негладкой поверхностью;
• Установка задвижки без отверстия для выпуска угарного газа;
• Установка ручек, не позволяющих отслеживать положение задвижки (касается поворотных элементов).

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
2. Труба должна быть правильной округлой формы.
3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
4. Все фигурные комплектующие ‒ тройник, оголовок, колпак – не должны иметь явных стыков, грубых швов и других дефектов.
5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
8. Допускается 2‒3 мм недовара на конце модулей.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе. При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

• увеличение – открытая задвижка шибера;
• снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

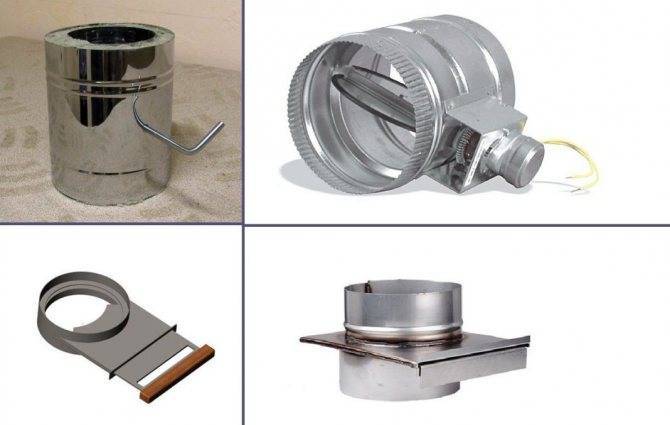

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

• контроль уровня тяги;
• регулировка интенсивности горения;
• перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

• значение сечения трубы;
• величина температуры потоков проходящих по дымоходному каналу;
• вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

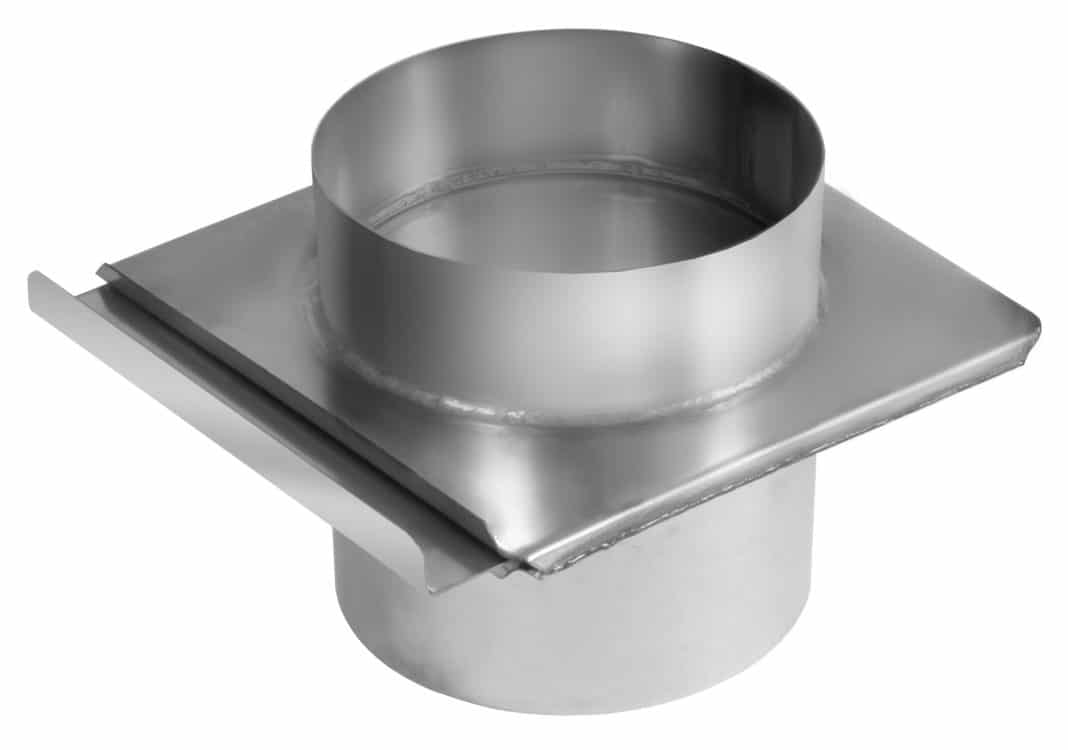

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Что это такое и для чего он нужен?

Для размещения шибера существует несколько стандартных вариантов. Задвижка ставится в топке печки или камина. Такое расположение используется часто, т. к. является удобным для регулировки положения пластины в трубе. Устройство вставляют в трубу на высоте не больше 1 м от верха отопительного отделения на участке, который не утеплен.

Заслонку устанавливают по принципу одной трубы в другой. Так поступают в случае изготовления дымохода из металла. Стандартно в заводских системах шиберная задвижка идет в комплектации с трубами, ее установка не требует дополнительных крепежных элементов. Изделие монтируется в соответствии с инструкцией производителя.

Чтобы упростить работу отопления, устанавливают препятствия теплому потоку, для чего нужен шибер в дымоходе. Он выполняет функции:

1. Частично или полностью заслоняет проход в трубе, что дает возможность открыть выход дыму из топки или прекратить его передвижение наружу. Когда печь не горит, шабер находится в закрытом положении.
2. Задвижка регулирует тягу в трубе. Открытая пластина способствует увеличению тяги, а закрытое положение позволяет уменьшить интенсивность выхода воздуха, что экономит дрова и уголь. Воздействие на воздушный поток происходит в результате уменьшения или увеличения поперечного сечения дымохода.
3. С помощью детали изменяется интенсивность горения в топке — регулируется степень нагревания помещения.

Ответить на вопрос, что такое шибер, можно, рассмотрев его положительные стороны. Заслонка сохраняет тепло в камине или печи, при выборе правильного положения энергия топлива используется для нагрева внутреннего пространства комнаты и не уходит наружу. Экономия топлива является важным фактором для хозяев жилища. Задвижка регулирует тягу, не дает затухнуть огню в очаге.

Применение шибера в конструкции дымового канала имеет несколько минусов:

1. После установки приспособления затрудняется очистка внутреннего пространства трубы от нагара и сажи, т к. заслонка препятствует прохождению ерша.
2. Шибер быстро загрязняется и требует периодического обслуживания. Его верхняя поверхность охлаждается от подающегося наружного воздуха, а нижняя плоскость раскаляется от горячих потоков из жерла печи. Контакт 2 разных температур ведет к появлению капель конденсата, что способствует быстрому разрушению заслонки.
3. Неправильно смонтированный шибер доставляет массу неприятностей при использовании: его заклинивает, сквозь оставленные щели уходят неучтенные тепловые потоки.
4. Чтобы самостоятельно установить заслонку, требуется минимальное понимание принципа работы шибера.

Задвижка служит разное время в изменяющихся условиях эксплуатации. На срок использования без выхода из строя влияет вид материала, применяемого для корпуса и пластины. Нержавейка толщиной до 3 мм выдержит без замены 7-9 лет, чугун прослужит 12-14 лет.

Задвижка из гладкой нержавеющей стали, отполированная при изготовлении, собирает мало сажи, но со временем появляется слой. Требуется периодическая чистка приспособления, чтобы движущуюся часть не заклинило. Используют антикоррозийные смазки для обработки трущихся частей шибера.

Шибер из нержавеющей стали (Фото: Instagram / ventilyciy.dumoxod.kondicioner)

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

1. Хит продаж

• Внутренний размер: 320х160 мм
• Внешний размер: 280х210 мм

1. Хит продаж

Размеры (ШхВ): 390х190 мм

1. Хит продаж

• Внутренний размер: 270х140 мм
• Внешний размер: 320х190 мм

1. Хит продаж

• Внутренний размер: 270х270 мм
• Внешний размер: 320х320 мм

• Внутренний размер: 270х140 мм
• Внешний размер: 320х190 мм

• Внутренний размер: 300х160 мм
• Внешний размер: 350х210 мм

• Внутренний размер: 230х160 мм
• Внешний размер: 280х210 мм

• Внутренний размер: 270х140 мм
• Внешний размер: 320х190 мм

Посадочный размер: 185х290 мм

• Посадочный размер, мм 250х250
• Наружный размер, мм 300×300

• Внутренний размер: 270х270 мм
• Внешний размер: 320х320 мм

• Внутренний размер: 140х140 мм
• Внешний размер: 190х190 мм

• Внутренний размер: 160х160 мм
• Внешний размер: 210х210 мм

• Внутренний размер: 300х160 мм
• Внешний размер: 350х210 мм

Внутренний размер: 160х300 мм

Внутренний размер: 220х220 мм

Посадочный размер: 240х260х615 мм

• Габаритный размер: 395х265 мм
• Посадочный размер: 300х265 мм

Посадочный размер: 185х180 мм

• Внутр. размер: 140х270 мм
• Внеш. размер: 190х320 мм

• Посадочный размер, мм 120х250
• Наружный размер, мм 140×300

Посадочный размер: 160х265х641 мм

Посадочный размер: 274х140х1028 мм

Внутренний размер: 250х150 мм

Принимаем к оплате:

Внимание! Информация о цене товара на сайте, НЕ является публичной оффертой. Оплатить покупку можно следующими способами:. Оплатить покупку можно следующими способами:

Оплатить покупку можно следующими способами:

1. Оплата наличными курьеру при доставке или в пункте самовывоза (только для жителей Москвы и Подмосковья).

2. Безналичный банковский перевод на расчетный счет ИП по предварительно выставленному счету.

3. Оплата банковской картой с сайта. Перед оплатой заранее уточните информацию у менеджера.

4. Перевод на банковскую карту. Вы можете оплатить либо через интернет-банк переводом на нашу карточку (Сбербанк), либо в любом отделении банка.

5. Оплата через терминалы.

Если Вы выбрали оплату наличными курьеру или банковской картой при доставке товара, то расплатиться за покупку Вы сможете непосредственно с курьером нашего магазина в момент доставки заказа. Оплата принимается только в российских рублях при доставке товара и передаче всех необходимых документов. Данный способ оплаты возможен только для физических лиц.

Для физических лиц, проживающих вне Московского региона и получающих товар через транспортную компанию и для юридических лиц — оплата производится в безналичной форме на расчетный счет магазина или на банковскую карточку. В этом случае оплата заказа производится согласно выписанному счету, который Вы можете получить по адресу электронной почты.

Оплата счета должна быть произведена в течении 3-х банковских дней. Если в течении этого времени вы не направили средства в оплату счета, он считается недействительным. После оплаты заказа обязательно сообщите нам о факте оплаты.

В сообщении укажите: дату, сумму оплаты, номер заказа, Ф.И.О. и номер платежного поручения.

Изготовление и установка шибера своими руками

Необходимые материалы и инструменты

Для самостоятельного изготовления и установки шибера любого типа из нержавеющей стали нам понадобятся следующие инструменты:

• Болгарка;
• Абразивные круги- отрезной и шлифовальный;
• Дрель;
• Метчик и масло для смазки резьбы;
• Молоток;
• Плоскогубцы;
• Тиски;
• Сварка и электроды;
• Керн;
• Рулетка;
• Циркуль;
• Маркер.

И материалы:

Лист нержавейки (предпочтительнее отечественная марка 12×18н10т, либо импортная AISI304, они дороже в цене, но служат на порядок дольше).

Толщина листа 1.5-2.5мм;

• Нержавеющая трубка 6мм;
• Болты 8мм -2 шт;
• Металлический прут для рамки.

Перед изготовлением необходимо нарисовать чертеж либо схему будущей задвижки.

Примерные схемы приведу ниже:

Расчет размеров

Снимать размеры нужно очень тщательно, зазор даже в несколько миллиметров может стать причиной неправильной работы дымоотвода.

Действия пошагово:

• Измеряем рулеткой размеры внутреннего сечения канала;
• Прибавляем к полученному результату по 20-30 мм –получится наружный размер рамки;
• Не забудьте в готовой задвижке сделать проем для выпуска газа;
• Следует точно размечать положение отверстий по сварку.

Размеры для поворотного шибера сведем в таблицу:

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

• Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
• Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
• Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
• Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

• муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
• межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

Виды гибких труб для дымоотводных каналов

Современный рынок гофрированных труб предлагает различные виды этих изделий. Но не все они отвечают требованиям безопасности и могут быть использованы для дымохода. Различают конструкции из алюминия и нержавейки.

Безопасный дымоход для камина или печи можно соорудить только из нержавеющей трубы и комплектующих

Некоторое время назад для дымоходов колонок и газовых приборов отопления применялись алюминиевые трубы. Эта многослойная гофра представляет собой трубу из ламинированной фольги, имеющую диаметр 10-15 см. Она отличается прочностью и дешевизной. С целью придания необходимой формы внутрь вставлена проволока из стали.

В сжатом состоянии алюминиевая труба имеет длину 650 мм, при растяжении – до 3 метров. Металлическим скотчем можно нарастить воздуховод.

В настоящее время такую гофру и вовсе не рекомендуется использовать.

Гофротрубы из нержавейки конструктивно схожи с алюминиевыми, но их характеристики намного лучше. Материал может выдерживать температуру до 900 °С без ущерба для конструкции канала и при этом эффективно выводить продукты сгорания приборов на жидком, твердом и других видах топлива (котлов, каминов, печей).

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Рекомендации по монтажу

Если дымоход выполнен из кирпича, его рекомендуется располагать не выше 1 метра относительно поверхности печи. Ставится этот элемент в ходе выполнения кладки, чтобы правильно вмуровать его рамку в дымоход. В этом случае снаружи остается небольшая часть от шиберного узла.

Процесс его установки в данном случае следующий:

1. Начинается работа с выкладывания дымохода – первые 6–8 рядов.
2. Далее, верхний слой кирпича покрывается небольшим слоем кладочного раствора.
3. После на нем размещается рамка (при необходимости на ней заранее выпиливаются пазы, направленные параллельно в зависимости от толщины изделия).
4. Рамка должна встать ровно, не перекрывая дымохода.
5. На раму накладывается слой рабочего раствора, кладка продолжается по первоначальной схеме.

Шибер устанавливается одновременно с установкой системы отопления

На завершающем этапе остается заделать при помощи того же рабочего раствора на основе цемента оставшиеся в дымоходе щели, чтобы не нарушать тягу и не допускать попадания в помещение потоков угарного газа.

Функции заслонки

Она представляет собой тонкую металлическую пластину, которая регулируется вручную при помощи специальной ручки.

В зависимости от конструкции и вида шибера, он устанавливается с помощью металлической рамы или вставляется внутрь дымохода и закрепляется прутом.

Шибер выполняет такие функции как:

• увеличение силы тяги при плохой погоде;
• экономия топлива благодаря уменьшению интенсивности горения;
• предотвращение утечки тепла после прогрева каменки.

Изготовление и установка шибера своими руками

Перед работой делают чертеж или схематический набросок будущего изделия. На нем указывают габаритные размеры и проставляют промежуточные параметры для состыковки мелких частей.

Чтобы изготовить шибер для дымохода своими руками, потребуются стандартные инструменты:

• болгарка с набором кругов по металлу для порезки в размер и шлифовки;
• дрель со сверлами по металлу и набором резьбовых метчиков;
• плоскогубцы, молоток, тиски;
• сварочный аппарат;
• рулетка, керн, циркуль, черный маркер.

Чтобы выполнить шибер, потребуются материалы:

• нержавеющая сталь толщиной 1,5-2,5 мм;
• трубка из нержавейки диаметром 6-8 мм;
• 2 болта М8;
• прут для конструкции рамки.

Измеряют параметры будущего шибера внимательно, после изготовления не допускаются зазоры между конструкцией и стенками трубы. Приплюсовывают 20-40 мм к полученному внутреннему размеру и получают габариты рамки.

Вначале изготавливают раму для пластины. Для небольших по пропускной способности каналов, например, в кухне или бане, для корпуса применяют толстую проволоку, изгибая ее по форме буквы П. Если речь идет о дымоходах большого диаметра, то используют уголок мелкого размера. Места соединения на сгибах сваривают аппаратом.

Пластину вырезают на 5-7 мм уже внутренности рамы для свободного передвижения. Длина выбирается так, чтобы в задвинутом виде наружу виднелся только небольшой фрагмент, к которому приваривается ручка в виде ушка или делается отверстие для пальцев. Детали отшлифовывают, убирают наплывы и волнистые края. Краску не применяют.

При монтаже раму ставят без перекосов, не перекрывая дымоход контуром. Высота от верха топки до заслонки не должна быть больше 1 м для труб из металла и 1,85 м — для кирпичных каналов. Пластина передвигается свободно, без усилий.

Если монтировать заслонку на утепленном участке трубы, то от тепла конструкция заклинивает. Не рекомендуется применять чугунные тяжелые конструкции для легких металлических труб.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Описание

Шибер — заслонка, применяемая для печей, котельных, водопроводных систем. При эксплуатации этот элемент становится неотъемлемым узлом, отвечающим за качественный отвод дыма наружу. Шибер обеспечивает безопасную эксплуатацию отопительной системы, поскольку предотвращает внезапное возгорание.

Для правильного функционирования приспособление следует располагать в метре от трубы. Этот сектор не покрывают теплоизоляционными материалами, поэтому расширения под действием высоких температур не возникает. При отсутствии шибера владельцы банных сооружений нередко сталкиваются с проблемой увеличенного расхода топлива, поскольку большая часть сырья не прогорает. Наблюдается слабый отопительный эффект. Основной недостаток дымоходной системы без шибера — появление обратной тяги. Установив один раз качественный регулятор скорости вывода дыма, о такой проблеме забываешь раз и навсегда.

Основные функции и характеристики шиберной задвижки

Для нормального функционирования отопительной системы необходимо наличие хорошей тяги. Шиберная задвижка является основным элементов конструкции дымохода с помощью, которой можно регулировать движение дымовых газов по трубе.

При хорошем уровне тяги осуществляется стопроцентное сгорание топлива. Отсутствие естественной вентиляции в дымоходе может стать причиной дыма в помещении или возгорания. Поэтому шиберная заслонка, устанавливаемая сверху дымохода, обеспечивает безопасное использование всей системы обогрева. Монтаж такого приспособления производится при отоплении твердым топливом или газом.

Регулировка тяги осуществляется таким методом:

• увеличение – открытая задвижка шибера;
• снижение – закрытая заслонка.

При прекращении действия печи или камина шибер полностью перекрывается. Устанавливают такое приспособление в начале дымохода. Для обеспечения свободной работы задвижки ее монтаж производится на неутепленный отрезок трубы.

Разные виды шиберных задвижек для дымохода

Шиберные заслонки выполняют в дымоходной системе три основные функции:

• контроль уровня тяги;
• регулировка интенсивности горения;
• перекрытие дымоходного отвода.

Установка заслонок на дымоход выполняется, только если процесс горения осуществляется без подачи приточных воздушных масс.

Конструкция шиберных заслонок зависит от различных показателей:

• значение сечения трубы;
• величина температуры потоков проходящих по дымоходному каналу;
• вид отопительного прибора и строение отвода.

Шиберы в основном изготавливают из нержавейки. Такая сталь не подвергается коррозии и отличается высокой прочностью. Заслонки для дымоходов из нержавейки устойчивы к воздействию химических активных образований внутри трубы и выдерживают высокие температурные режимы – девятьсот градусов. Производят их толщиной от 0,5 до 1 миллиметра.

Шиберная задвижка для дымохода из нержавейки

Иногда используются заслонки на трубу дымохода из чугунного сплава. Основным качеством такого шибера является прочность и долговечность. Но все же материал уступает нержавейке – за счет тяжелого веса установка чугунных задвижек проводится только на кирпичных дымоходах.

При изготовлении шибера перекрывающая канал дымохода пластина тщательно полируется. Гладкая поверхность изделия позволяет без затруднений очистить ее от скопившейся сажи.

Назначение и основные параметры

Для чего бывает нужен шибер системы дымоотвода? У него сразу несколько назначений.

Шиберная перегородка дымоотведения нужна для регуляции силы тяги внутри трубы, скорости прогорания топлива, частичного перекрытия сечения дымопровода.

Данный агрегат подлежит установке на местах с наименьшим нагревом, лучше в пределах одного метра от начала трубы. Если сделать иначе, то при расширении стенок трубы под воздействием тепла задвижку будет клинить.

Монтаж шиберной затворки для контроля движения воздуха имеет смысл только для печных или каминных сооружений, обогревающих посредством твердого расходного материала: уголь, дрова. Когда отопление осуществляется за счет газа или жидкого типа топлива, то монтаж делают исключительно в целях защиты дома от попадания атмосферных осадков, мусора.

Как вмонтировать затвор

При любом подходе шибер на дымоотводную трубу обязан соответствовать определенному набору характеристик:

• жаростойкость;
• устойчивость к ржавчине, деформации;
• длина должна составлять не менее 85% глубины дымохода без остановки процесса отопления при раскрытии;
• теплопроводность.

Лучше выбирать модели с ручкой, оснащенной неметаллическими вставками, чтобы было можно без проблем и риска получить ожоги управлять шибером.

Ручка затвора с неметаллической вставкой

Диаметр металлической прослойки должен соотноситься с сечением дымоотвода, чтобы не пропускать внутрь осадки, хорошо выводить дым.

Заслонка на дымоход должно свободно проходить наружу и обратно, без заедания, а поворотный вид – легко вращаться.
