Как сделать коптильню холодного копчения из бочки своими руками

Чертежи и схемы для шкафа

На рисунке приведена схема низкотемпературной коптилки, пригодной для установки в частном доме, на даче или загородном участке. Необязательно точное соблюдение размеров, но длину дымохода меньше двух метров лучше не делать.

  1. Топка.
  2. Щепа.
  3. Дымоход.
  4. Кирпичная кладка.
  5. Железная решётка.
  6. Деревянная или металлическая ёмкость.
  7. Полуфабрикат.
  8. Негерметичная крышка (в данном случае мешковина).
  9. Дверка топки.

Проходная коптилка на склоне

  1. Источник дыма.
  2. Дымоход.
  3. Коптильная ёмкость.

Для схемы горячего копчения, приведённой ниже, подойдёт металлический корпус (шкаф или бочка).

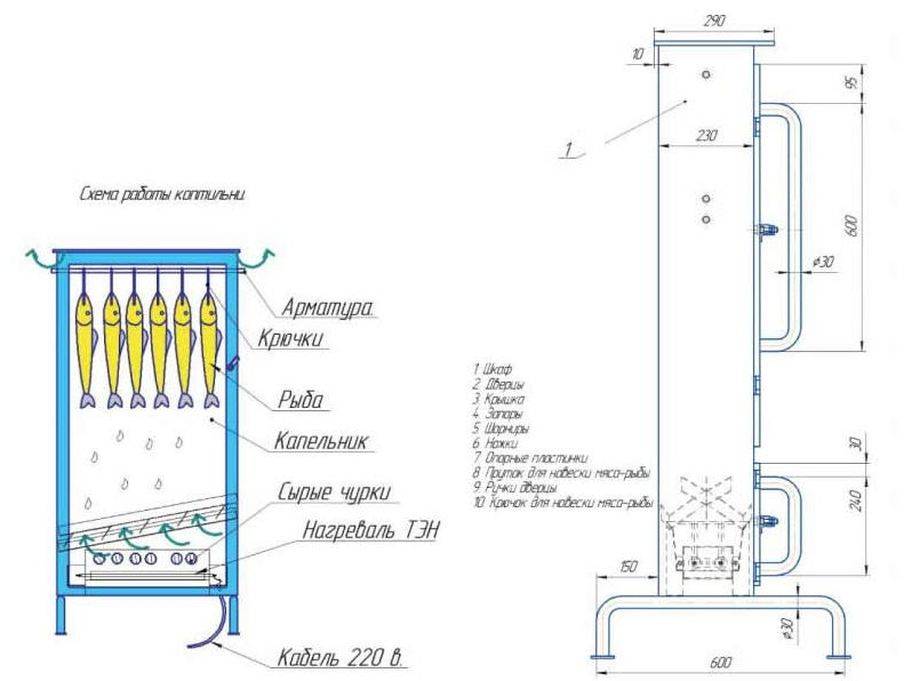

Чертёж электрокоптилки

Второй вариант чертежа коптилки с размерами

Простой вариант коптильного шкафа из металлической бочки

Деревянный каркас с поддоном из металла

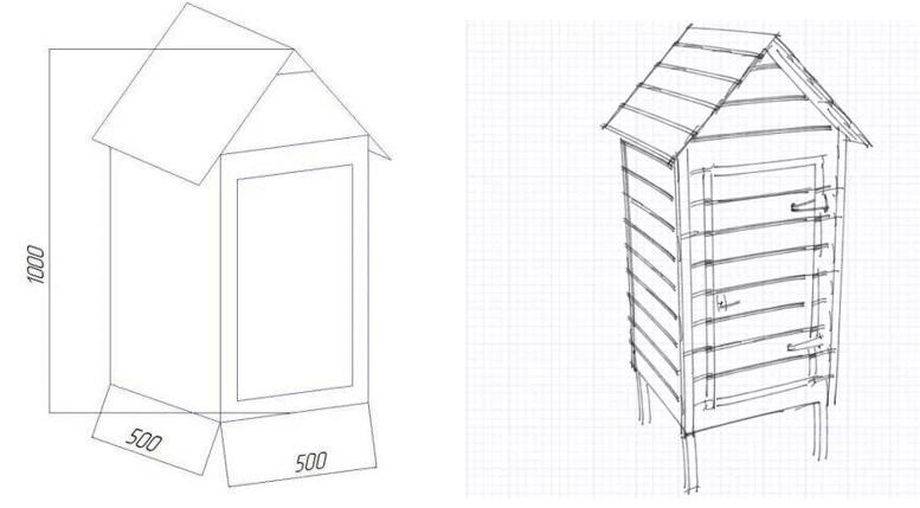

Простейший схематический чертеж деревянной камеры для копчения из вагонки

Особенности конструкции дымохода

При строительстве коптилен своими руками крайне ответственным этапом становится изготовление дымохода. Напомним, что для его обустройства лучше не брать кирпич – его пористые стенки будут активно впитывать вещества, выделяемые при горении и со временем использования продукты будут впитывать неприятные запахи.

Но помните, что металлический дымоход придется регулярно чистить от образовавшейся копоти и сажи. Также есть вариант обустройства дымохода непосредственно в земле – почва хорошо студит дым естественным способом (что особенно актуально для копчения холодного типа) и активно впитывает конденсат, а микроорганизмы, которые содержатся в почве, очищают дым от канцерогенов.

Земляной дымоход делается так:

  1. Подыскивается подходящая площадка с уклоном (ее можно сделать и самостоятельно, насыпав слой земли).
  2. Топка коптильного аппарата размещается непосредственно под склоном.
  3. На земляном склоне прокапывается канава – она и станет будущим земляным дымоходом.
  4. Канава прикрывается сверху металлическими пластинами. Сверху на них укладывается дополнительный слой земли для обеспечения хорошей теплоизоляции. Земляной дымоход доводится до камеры коптильного агрегата.

Как сделать коптильню из двух бочек на 200 литров

Для следующего варианта изготовления двухсотлитровой коптильни понадобится не одна бочка. Первая емкость послужит источником дыма, вторая – камерой для продуктов. Все этапы можно исполнить без специальной подготовки своими руками. Пошаговое изготовление сооружения представлено ниже:

Первым делом подготовить камеру для продуктов. У одной из бочек вырезать дверь, во всю длину и шириной в треть окружности, как показано на фото.

Крышку закрепить на шарниры или петли для удобного открывания коптильни

Стоит уделить внимание дымоотводу.

Оснастить внутренний отдел продуктовой камеры по прежней схеме: поддон, прутья или решетка. Прорезать отверстия на дне для поступления в двухсотлитровую емкость дыма.

Вторую бочку поставить вертикально

Это будет основа коптильни 200л. Вырезать отверстие так, чтобы горизонтально положенная продуктовая камера стабильно держалась на подставке. Стыковка отражена на фото ниже.

Последняя операция – изготовление двери в основе. Нижняя вертикально поставленная двухсотлитровая бочка оснащается открывающейся заслонкой. Внутри нее будет разводиться огонь. Своими руками посадив деталь на шарниры или петли, можно добиться более удобной конструкции. Коптильня готова.

Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой

Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

  • куриного, свиного, говяжьего, кроличьего мяса;
  • овощей и фруктов;
  • грибов;
  • рыбы;
  • орехов;
  • сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Подготовка дров

От состава щепы во многом зависит вкус и запах конечного продукта. Разнообразное готовое сырье для копчения продается в магазинах, но приготовить дрова можно самостоятельно.

Если в саду проводятся работы по формированию крон и обрезке плодовых деревьев, не нужно спешить выбрасывать ветки и сучья. После хорошей просушки их измельчают и используют по назначению. Особенно аппетитный аромат приобретают копчености от стружек яблони.

Щепа должна быть сухой и чистой

Виноградную лозу для копчения и приготовления шашлыка часто применяют на Кавказе. Дым от тлеющей лозы придает деликатесу нежный фруктовый вкус и золотистый цвет. На дачных и приусадебных участках более северной зоны эта теплолюбивая культура тоже довольно распространена. При ежегодной обрезке остается много ненужных веток, которые можно высушить, измельчить и использовать в смеси с древесными опилками.

Для придания пряных ноток в щепу добавляют веточки можжевельника, рябины, акации. Они не только обогащают продукт ярким ароматом, но и дополнительно оказывают бактерицидное действие.

Вариант №3. Универсальное приспособление горячего и холодного копчения

Создание универсального коптильного аппарата необходимо выполнять без встроенной топки. Тогда вы совершенно свободно сможете ее применять как для горячего, так и холодного копчения.

  1. Понадобится бочка с довольно прочным дном, в котором необходимо сделать небольшие отверстия.
  2. Соорудить топку как отдельное приспособление. Ее верх должен остаться незакрытым. Подходящий для этого материал – кирпич.

    Коптильня холодного копчения из металлической бочки

  3. Сверху на топке будет монтироваться домашняя коптильня, а все продукты, находящиеся внутри, будут приготовлены способом горячего копчения.
  4. Выполнив топку для холодного копчения и смастерив дымоход с выходом наружу, можно применять бочку для холодного копчения продуктов.
  5. Если разместить бочку над выходом дымохода, охлажденный дым будет проникать внутрь агрегата.
  6. Изготовьте поддон для сбора жира и сока. Устанавливается он на арматуру, приваренную к бочке. В дальнейшем такой поддон облегчит процесс ухода за коптильней.

    Сравнение способов холодного и горячего копчения

  7. Коптильную камеру необходимо оборудовать специальными решетками, на которых размещаются продукты. Например, можно применить проволоку.
  8. Сверху укрыть бочку крышкой из дерева или джутом, который не должен препятствовать выходу дыма.

Справиться с изготовлением домашней коптильни сможет практически любой, у кого есть огромное желание соорудить полезную конструкцию на даче своими руками. Способов есть несколько. Самым удобным материалом для коптильни является бочка. Говорить о том, какой божественный вкус у продуктов, приготовленных методом домашнего копчения, нет смысла. Это нужно попробовать!

Еще три варианта коптилен

И вкратце расскажем о еще трех вариантах изготовления коптилен. Подробно описывать процесс создания устройств не будем – зная основные принципы работы этого агрегата,  описанные выше, вы сможете сами разобраться в особенностях его формирования.

Всего лишь час на работу

Как говорится, «голь на выдумки хитра» — это наиболее простой метод, который предполагает следующее:

  • берете старую водосточную трубу;
  • под небольшим уклоном вкапываете ее в землю, соединяя место расположения костра и сам бак для продуктов;
  • для костра – достаточно небольшой ямки, накрытой листом металла;
  • интенсивность горения регулируется именно этим листом – чем больше он открыт, тем сильнее полыхает пламя.

Своеобразная сушилка

Этот агрегат в основном используется для создания сухофруктов или сушеных грибов. Есть в продаже электрические аналоги, тогда как мы предлагаем сделать ее за час и почти бесплатно.

Суть обустройства заключается в следующем:

  • берется две бочки или бетонные блоки;
  • устанавливаются друг на друга, образовывая канал для передвижения дыма, высота которого составляет около трех метров;
  • между ними располагается металлический лист или противень;
  • на него дополнительно укладывается мелкий щебень, а также сетка для сушки фруктов;
  • с помощью этого устройства в итоге удается не только заготовить фрукты на зиму, но и накоптить мяса.

Деревянная бочка

Еще один простой способ, позволяющий сделать не только функциональное изделие, но и своеобразное украшение для вашего сада:

  • канал для дыма, как и топка, располагаются в земле, при этом прячутся под слоем грунта;
  • топка, когда не осуществляется копчение, накрывается крышкой, на которой расположен слой дерна с газоном или даже небольшая клумба;
  • коптильня – это деревянная красивая бочка;
  • дополнительно украсить ее можно камнем – в итоге она станет частью ландшафтного дизайна.

Как выбрать и сделать емкость для коптильни холодного копчения из бочки на 200 литров

У коптилен холодного копчения камера для продуктов и очаг находятся на некотором расстоянии друг от друга и герметично соединены между собой дымоходом.

Такая конструкция позволяет получать охлажденный дым, температура которого понижается во время движения по каналу от одного узла до другого.

Коптильная камера и очаг могут быть сделаны из разных материалов. Отличным выбором будет бочка, вместительная и долговечная, объемом 200 литров. Для устройства коптильни холодного копчения подойдет любая металлическая (не пластиковая!) емкость.

Если в наличии бочка из-под масла или горючего, ее тоже можно использовать, но после предварительной обработки. Сначала нужно как можно чище вытереть стенки емкости и ее дно, а после этого – обжечь на костре.

Другого способа избавиться от постороннего запаха нет. Далее бочку вновь очищают, уже от сажи и копоти. Если есть гидродинамическая мини-мойка «Керхер» или ее аналоги, хорошо промойте емкость. После этого она будет готова служить в качестве коптильной камеры для любых продуктов.

Выбор конструкции коптильни холодного копчения

В коптильне холодного копчения два основных рабочих узла:

  • коптильная камера (иначе ее называют «дымовой шкаф»);
  • очаг (он же печка).

Из бочки можно сделать как первый, так и второй узел, но лучше использовать эту емкость в качестве дымового шкафа. Если же решено соорудить во второй бочке и очаг, рекомендуется устанавливать ее не вертикально, а горизонтально. Уложенная набок емкость послужит хорошей защитой от ветра, обслуживать ее будет намного проще.

Какой очаг удобнее?

Для стационарных коптилен холодного копчения, рассчитанных на много лет службы, требуется основательный очаг. В этом случае либо выкладывают из кирпичей мини-печь, либо задействуют всем известную металлическую «буржуйку».

Топку можно соорудить и в земле, выкопав ямку прямоугольной формы глубиной 30–40 см. В этом случае оптимальный проект коптильни холодного копчения будет выглядеть следующим образом:

  • выкопанная в земле яма;
  • герметично укрытая сверху траншея;
  • установленная непосредственно над ней бочка без дна, но с крышкой.

Как сложить дымоход

Немаловажный элемент конструкции – дымоход. Он может быть проложен как подземным, так и наземным способом. Можно встретить разные мнения о том, какой из этих вариантов лучше. В выборе нужно ориентироваться на тот факт, что предназначение дымохода заключается в охлаждении дыма.

Внимание! Если домовладение расположено в климатической зоне с преимущественно высокими температурами, разумно выстроить дымовой канал подземного типа. В этом случае дым будет остывать значительно быстрее, чем в трубе под жарким солнцем. Есть несколько вариантов устройства канала для прохождения дыма

Есть несколько вариантов устройства канала для прохождения дыма.

  1. Металлическая труба.
  2. Траншея, плотно укрытая сверху любыми подходящими материалами: досками с полиэтиленом и грунтом, листами нержавеющей стали, полотнами шифера, фанерой, брезентом, бетонными блоками или плитами и др.
  3. Добротное сооружение из кирпича или камня.

Каждый хозяин выбирает тот вариант устройства коптильни холодного копчения, который подходит именно в его случае.

Оптимальные параметры дымохода:

  • длина 3 м;
  • высота 25–27 см;
  • ширина 30–50 см.

Справка! Если длина наземного дымохода недостаточна для полноценного охлаждения дыма, этот процесс можно ускорить, навешивая на трубу мокрую ветошь.

Местоположение коптильни

Холодное копчение – процесс длительный, занимающий от 5 до 7 дней для одной партии продуктов. Это во многом определяет выбор места для устройства коптильни.

Важно! Прежде всего оно должно быть удобным, позволять разложить продукты и присесть, обслуживая топку; очаг должен находиться вдалеке от зеленых насаждений и деревянных построек. Кроме того, должно быть достаточно места для сооружения дымохода

Изготовление коптильни с отдельной топкой

Коптильня с отдельной топкой

Топку и коптильную камеру располагают отдельно, соединяет их выносная труба (около десяти метров), по которой проходит дым. В топливнике ставят еще и вертикальную трубу для отвода излишнего дыма и равномерного прогревания коптильни.

Внимание уделяют организации тяги, для этого топку заглубляют в грунт или применяют принудительную вентиляцию

Схема и чертежи

Конструкцию прорисовывают на бумаге, чтобы просчитать размер трубы.

В чертеже указывают места установки:

  • топочного отделения, верхней крышки, дверки, дымохода;
  • области крепления поддонов, крючков, металлических решеток.

Трубу для дыма делают не меньше 30 см в диаметре. Размеры бочки выбирают так, чтобы можно было коптить мелкие и крупные тушки, овощи, грибы.

Бак может иметь разные габариты, но высота коптильной камеры обычно в 3 раза превышает ее диаметр. В варианте холодного копчения емкость немного приподнимают над уровнем топки.

Для установки коптильни на земле делают кирпичную опору или сваривают металлическую подставку. Дверки делают из вырезанного бока (ставят его на навесы), или изготавливают отдельно из куска стали.

Подготовка бочки

Внутри бочка не должна быть окрашена

Берут емкость на 200 литров такую, что не была в контакте с химическими веществами, бензином. Если отсутствует другой бак, бочку выжигают на огне, чтобы удалить остатки на стенах и дне.

Внутри не должно быть покрытия из краски, лака, другого налета. Такие слои удаляют перед устройством, лучше работает бак из нержавейки.

Разметка и распиловка бочки

Если бочка запаяна с двух концов, верхний торец отрезают. Перед этим прорисовывают черту для ровного шва.

Пошаговая инструкция:

  • распиливают отверстие для закладки топлива на 5 см от низа;
  • вырезанную деталь садят на петли, чтобы получилась дверь;
  • в дне делают отверстия для подачи воздуха;
  • круглую перепонку из железа с отверстиями крепят на высоте 25 см от дна.

Делают отверстие для монтажа трубы.

Изготовление крышки и ручки

Бочку можно установить на подставку из кирпичей

Крышку делают так, чтобы она сидела максимально плотно, диаметр выбирают на 1 см больше бака. Для герметичности выполняют гидрозатвор из ленты железа по окружности емкости, которую приваривают к верху под 45°. В желоб наливают воду. Без гидрозатвора агрегат будет терять часть дыма. Рукоятки приваривают к дверке, крышке, ставят по бокам бочки, чтобы ее переносить на расстояние.

Подставка для бочки

Используют керамический красный обожженный кирпич, такое решение наиболее актуально. Камни также можно использовать, но их нужно выбирать одинаковыми по высоте. Кирпичи кладут на раствор или просто подставляют в качестве временного варианта. В ином случае из уголка, арматуры или профильной трубы варят подставку в виде треноги.

Топка

Бюджетный способ организовать сгорание дров — выкопать в грунте приямок. В нем располагают дрова, при этом нужно регулировать объем дыма.

Другие варианты печки делают из кирпича, нержавейки, оцинковки.

Дымоход

Труба заходит под продуктовую камеру, при этом имеет значение диаметр и длина. Можно сделать дымовую трубу из кирпича и проложить ее под почвой, чтобы обеспечить герметичность. Длинная труба из асбеста, металла, обычно неустойчивая, поэтому ее крепят по центру на дополнительной подставке. Опору выполняют из кирпича или арматуры.

Решетка и крючки

Крючки для коптильни

Решетку делают съемную, берут подручную деталь из холодильника, используют кладочную сетку. Ячейки выбирают такого размера, чтобы не проваливались мелкие продукты.

Для крупных тушек используют крючки из нержавейки, их цепляют за поперечные прутья. Туши не должны касаться одна к другой, поэтому достаточно трех перекладин.

Подставка для сбора жира

Поддон изготавливают с бортами по краям, чтобы жир с рыбы и мяса не стекал на щепки. Это исключит затухание топлива. По размеру поддон делают на сантиметр меньше диаметра бочки, выполняют аналогично крышке. Для него внутри ставят треногу, чтобы поднять над дровами. Ставят поддон бортами вверх.

Мастерим коптильню своими руками: пошаговая инструкция (фото и видео)

Чертеж – один из важнейших деталей начала любой работы или строительства. Найти необходимые варианты можно с легкостью на просторах интернета. Чертежи дают четкое разграничение действий. Те, кто умеют пользоваться этой информацией, несомненно, знают, как правильно организовать работу и выстроить последовательность действий.

Изготовить коптильню из бочки можно за один день

Есть несколько способов изготовления коптильной конструкции

Важно учесть, что не у всех на дачном участке имеется сварочный аппарат и необходимые знания по его использованию. Рассмотрим несколько самых популярных вариантов бочек-коптилен, выполненных своими руками

Варианты исполнения

Количество доступных для реализации проектов огромно. Можно выделить небольшие изделия переносного типа, сделанные из кега или деревянного бочонка. Более габаритными являются гриль-коптильни на каркасе. Стационарные модели подходят как для горячего, так и для холодного копчения и могут значительно отличаться своей конфигурацией. Как сделать коптильню холодного копчения из бочки и какой дизайн подобрать для нее — рассмотрим далее.

Видео: коптильня из бочки своими руками

Способы копчения

Для начала разберемся, чем же все-таки отличаются разные типы конструкций для горячего и холодного метода обработки продуктов. Если рассматривать коптильни для горячего способа, в них дым поступает в камеру из-под низа, не проходя дополнительный путь. В итоге удается сохранить высокую температуру воздуха. Продукты подлежат копчению всего на протяжении 2-3 часов.

Для обустройства бочковой модели такого плана нужно сделать топку на днище камеры или под ней. В первом случае нужно будет прорезать окошко для возможности подбрасывания опилок и их розжига. Во втором достаточно поставить конструкцию над отдельной топкой.

Принцип метода горячего копчения в бочке

Если планируется коптильня холодного копчения из бочки, нужно позаботиться о возможности охлаждения дыма. Зачастую для этой цели обустраивается дымоход, длиной в несколько метров. Он выходит из места расположения топки и подводится непосредственно к самой камере. Это может быть земляная траншея, труба, идущая от печки и т.д. При недостатке места под установку такого оборудования можно применить принудительное охлаждение в двойной камере. Для этого подойдет мокрая тряпка в качестве перегородки между отсеками.

Конструкционные особенности для проведения холодного копчения

Модели конструкций

Рассмотрим наиболее распространенные варианты конструкционного исполнения изделия. Можно выделить следующие модели:

  • Мини-коптильня из кега. Для нее подойдет использованный пивной кег. К нему подводят трубку, через которую будет поступать дым, а также вырезают отверстие для установки решетки с продуктами. Более простой вариант — установка бочонка на мангал.
  • Вертикальная коптильня из 200 литровой бочки. Такая модель отличается большим объемом. Для нее нужно обустроить основание для установки и топку, которая будет располагаться непосредственно под бочкой.

Обратите внимание: дуктов может быть как вертикальной, так и горизонтальной, то есть на решетке, практически для всех типов изделий. Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым

Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка

Двойная горизонтальная камера. Состоит из двух одинаковых бочек, соединенных между собой трубами, по которым будет подниматься дым. Если в них установить мокрый фильтр, верхняя камера отлично подойдет для полугорячего копчения. Основная роль нижней секции — топка.

Использование двух бочек

  • Двойная сварная модель. Здесь соединение двух бочек выполнено не параллельно друг другу, а под прямым углом. Конструкция может иметь L-образный или Т-образный вид. Внизу разводится жар и засыпаются опилки, а сверху — размещаются продукты.
  • Стационарная коптильня с заглублением в землю. Для нее нужно заранее сделать траншею, которая послужит соединительным каналом между двумя отделами. Топка может быть выполнена по принципу костра в крытом котловане или отдельно обустроенной печки. Основная камера также углубляется в грунт, где к ней подводится траншея. Дым поступает через небольшое отверстие в стенке бочки. Для предотвращения утечки дыма и тепла все участки рекомендуется обложить кирпичом.
  • Мобильная коптильня холодного типа. Если нет возможности или желания вкапывать бочку, ее можно оборудовать отдельным подводом от выносной печки. К основной камере приваривается металлическая труба, соединяющая ее с коробом топки. Также можно использовать гибкий шланг и нагнетатель дыма, что сокращает занимаемую конструкцией площадь.

Дополнение основной конструкции вспомогательными элементами

Вариант №2. Изготовление конструкции с использованием сварки

Бочка, которая будет использоваться для изготовления коптильни, должна быть чистой внутри и снаружи. Желательно, чтобы она была не от химических веществ. В случае загрязнения ее следует хорошо промыть и обжечь огнем.

  1. Отрезать верхнюю часть бочки (если она запаяна). Делают это при помощи болгарки. Крышка впоследствии может использоваться в качестве поддона камеры копчения.

    Подготовка бочки к изготовлению коптильни

  2. Внизу бочки будет находиться топка, поэтому там следует вырезать дверцу и выход дымохода. Размер дверцы должен быть 20 х 30 см. Срезанную часть соединяют с бочкой при помощи петель. Получается дверца для загрузки дров.
  3. Дно делают перфорированным, оно используется в качестве поддувала и отсека для изъятия остатков горения. Зрительно делим бочку на три части и на высоте 1/3 крепим дно из прочного железа толщиной 0,4 см.

    Дверца для топки

  4. В бочке вырезают проем для дымохода, который будет соответствовать диаметру фитинга.
  5. Труба фиксируется к бочке, ее высота не должна быть очень большой. В противном случае тяга увеличится, что приведет к чрезмерному выделению жира в продукте.
  6. К коптильне присоединяют ножки. Они создают воздушное пространство между бочкой и землей, что способствует горению.
  7. Топку необязательно делать в самой бочке. Ее можно соорудить из кирпичной кладки в любом месте дачного участка. Дном коптильни станет само дно бочки, а пространство конструкции увеличится.
  8. Переднюю часть топки отделывают кирпичом частично, через отверстие подкладывают дрова. Для отвода дыма понадобится пространство в задней стороне топки.

    Изготовление трубы-дымохода для коптильни

  9. Крышку бочки используют в качестве поддона для сбора жира. Его диаметр обычно не превышает диаметра коптильни. Чтобы установить поддон следует крестообразно приварить арматуру на высоте 16–20 см от дна коптильни. Туда вставляют поддон.
  10. Вверху бочки делают основы для решетки. Используют арматуру по форме петелек, расположенных с четырех сторон коптильни. Петли не должны препятствовать изъятию поддона. Ширина между решетками 15–18 см.

    Схема: варианты обустройства коптильни

  11. Решетка выполняется из проволоки, которая крепится на основе. Чтобы идеально изогнуть жесткую проволоку для решетки, следует замотать ее по окружности коптильни. Концы уменьшить на 4–5 см. Ширина прутьев составляет в среднем 2,5 см.
  12. Изготавливаем крышку из дерева с перфорацией. Можно заменить джутовым мешком.

Совет. Приделайте к поддону небольшую ручку, так проще будет его вытаскивать.

Заключение

Решетка может быть выполнена из достаточно тонкой проволоки, которую следует зафиксировать на каркасе. Для того чтобы согнуть толстую проволоку, необходимо обмотать ее вокруг бочки, обрезать, уменьшив на 7 сантиметров, и зафиксировать ее концы. Шаг решетки должен быть равен 3 см. Крышка может быть изготовлена из древесины хвойных пород, в ней следует сделать небольшие отверстия, которые будут позволять выходить лишней влаге.

Если коптильня из бочки своими руками будет изготавливаться по вышеописанной технологии с соблюдением всех правил, то удастся получить удобную конструкцию, которая прослужит вам в течение долгого времени, радуя непревзойденными блюдами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
