Где и как можно устроить заземление
Реализация устройства заземления в старом жилом многоэтажном фонде (особенно в «хрущевках») обычно возможна только после капитального ремонта всей имеющейся в здании электропроводки, а то и всего здания – «электрика» в них проектировалась в соответствии со СНиПами середины прошлого века и просто-напросто не приспособлена к корректной работе совместно с нормальным контуром заземления. С новостройками дело обстоит намного проще – заземление там изначально заложено в проект, отвечает всем требованиям и заведено в каждую квартиру. Точнее – подведено к каждому имеющемуся в здании электрическому щиту.
Вариант современного этажного щита.
Обычно не намного сложнее устроить заземление и в индивидуальных жилых домах, дачах и коттеджах – размеры придомовой территории всегда позволяют смонтировать хотя бы минимальный контур, особенно при использовании имеющихся в продаже специальных металлических штырей-заземлителей. Завести «землю» в дом тоже особой сложности обычно не представляет.
Примитивнейший, но вполне работоспособный самодельный заземлитель.
Единственный нюанс – имеющаяся электропроводка может быть проложенной без учета необходимости подключения к «земле» (двухпроводные линии), однако проблема решается установкой шины уравнивания потенциалов конкретно в «проблемных» помещениях вроде ванной комнаты. И, естественно, установкой розеток с заземляющим контактом, предназначенных для подключения водонагревателя, стиральной машины и электрического полотенцесушителя, если он смонтирован в ванной комнате.
Заземление ванн и душевых кабин
Подключаться к контуру заземления, как уже было сказано, должно все имеющееся в ванной потенциально опасное оборудование – как стационарные электроприборы, так и крупногабаритные металлические и пластиковые предметы мебели и сантехники. В первую очередь – ванны, обычно изготавливаемые из:
- чугуна;
- эмалированной или антикоррозийной (анодированной) стали;
- нержавеющих сплавов цветных металлов;
- акрила;
- пластика;
- дерева;
- камня.
Из всего списка можно не заземлять только ванны из последних двух материалов – хотя лучше все же перестраховаться и подключить их к СУП.
Все заземляющие проводники от ванн, инженерных коммуникаций и электроприборов сводятся в коробку уравнивания потенциалов, представляющую собой обычную распаечную коробку со смонтированной в ней стандартной «нулевой шиной» — металлическим бруском с несколькими отверстиями и винтами для крепления провода. От заземляемого объекта до коробки проводники должны прокладываться таким образом, чтобы их длина была минимально возможной – но при этом исключалась возможность их случайного повреждения во время эксплуатации.
Особенности подключения старых ванн к заземлению
Все современные модели ванн, как металлических, так и изготовленных из токонепроводящих материалов, имеют специальный винт или «лепесток» для подключения заземляющего проводника. Несколько сложнее дело обстоит с металлическими ваннами старого, еще советского производства – а они встречаются достаточно часто. В соответствии с существовавшими на момент выпуска такого оборудования нормами, подобное сантехническое оборудование «автоматически» заземлялось через металлические коммуникационные трубы сразу после монтажа.
Для подключения заземляющего провода («заземляющей перемычки») такие ванны необходимо доработать, просверлив в подходящем месте небольшое отверстие для крепления болта М6 или М8 – именно к нему будет подсоединяться «земля». Это отверстие обычно делается в ближайшей доступной ножке ванны.
Распространенный способ подключения заземляющего проводника к старой ванне.
Следует учитывать – подключение проводника обязательно должно делаться через шайбу соответствующего диаметра, исключающую образование гальванической пары между материалом ванны и материалом проводника. Место, на которое будет накладываться шайба, должно быть тщательно зачищено (до «голого» металла).
Подключение пластиковых ванн
Большинство моделей пластиковых (акриловых) ванн имеет на корпусе специальный «лепесток» для их подключения к заземляющему контуру. Однако иногда, обычно у ванн нижнего ценового сегмента, на ее диэлектрическом корпусе точки подключения конструкцией не предусмотрены – в таких случаях заземляется металлический каркас, в который монтируются «купели». При этом запрещается подключать заземление к съемным ножкам – задействовать можно только элементы непосредственно каркаса.
Лепесток для подключения заземления.
Аналогичным образом осуществляется заземление душевых кабин и поддонов, а также ванн с гидромассажем.
Недопустимый вариант заземление — через съемную опору для ванны.
Важность
Помните, вода – это непревзойденный проводник электричества, соответственно ванная комната всегда была, и будет оставаться наиболее опасным местом в вашем доме.
Нужно ли заземлять ванну? – вопрос, который обладает лишь одним-единственным ответом – положительным. Каждый сантехник убедит в вас обезопасить себя и свою семью, а рисковать с электрическим током не стоит.
Заземляющий контур – это необходимая деталь в помещениях, как ванная комната, то есть с высоким уровнем влажности.
Рассмотрим более подробно, зачем заземлять ванну: для безопасной эксплуатации ванны всей семьей, для выравнивания электрической мощности любых поверхностей, проводящих ток
Очень важно рассматривать эффект заземления глобально, учитывая и другие сантехнические и бытовые приборы в ванной комнате. В противном случае заземление ванны и только будет бессмысленным
Безопасность ванной комнаты определит и верный монтаж всех приборов в помещении, учитывая нормы и правила верного электромонтажа.
Что несет опасность в ванной комнате? Будьте аккуратными со следующими приборами: канализационные и водопроводные трубы, ванны, раковины, батареи и прочее металлическое оборудование, не относящееся к электрическим приборам. Если произойдет плавление предохранителя, о последствиях страшно подумать.
Именно по таким причинам заземление ванны столь важная часть монтажа всех металлических приборов опасного напряжения.
Очень важно знать, что сегодня производитель заземление к канализационным и водопроводным трубам категорически запрещено, особенно живя в многоквартирном доме. Это очень опасно
Как только ваши соседи снизу решат сменить железные трубы на современные пластиковые, не предупреждая вас, непосредственного заземления в вашей ванной комнате не будет. А играть в «русскую рулетку» с электрическим током не стоит.
Заземление в ванной комнате

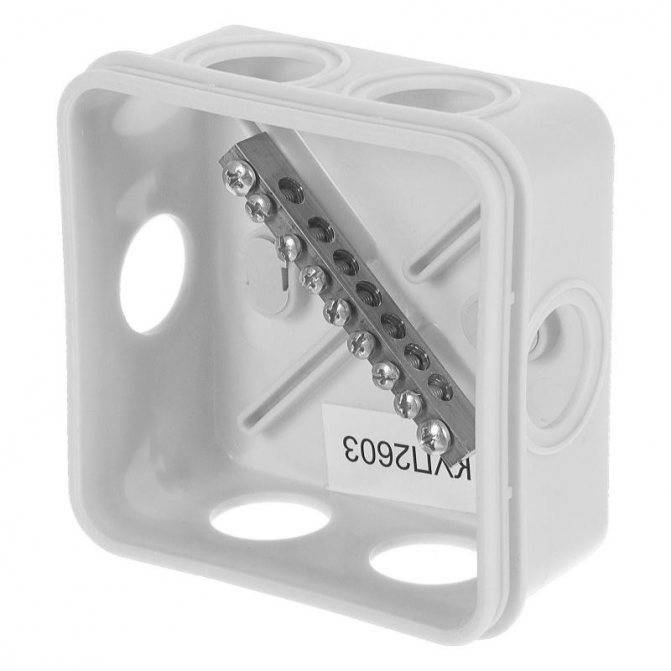

Монтаж КУП
Упростить процесс заземления другой бытовой техники поможет КУП или коробка уравнивания потенциалов. Это пластмассовая прямоугольная емкость с нулевой шиной из латуни (или меди). Шина расположена внутри, на ней размещены зажимы-клеммы.
Следующий шаг – одножильный кабель из меди с сечением не меньше шести квадратных миллиметров прокладывается в кабельканале, вдоль плинтусов. Путь кабеля начинайте от электрощита и заканчивайте возле КУП. Один конец провода зачищается и крепится на нулевой шине двумя шайбами, покрытых цинковым слоем, к болту. Второй конец этого же кабеля тоже очищается от изоляции и крепится в КУП на нулевой шине, в зажиме с резьбой с самым крупным отверстием.
Важно не спутать токоведущие провода и заземляющий проводник, последний обматывают изолентой или другими маяками желтого или зеленого цвета
Зачем производить заземление
Прохождение тока при замыкании
Прежде чем определиться с работой, необходимо изучить теорию
Важно понять, как работает заземляющий проводник, для чего он нужен и каким образом корректно произвести подключение
Заземление — это дополнительная защита утечки электрического тока. Проводник состоит из кабеля с медными жилами. Один контакт подключается к корпусу, другой уходит в землю. В случае контакта с фазой и нулем провод заберет на себя ток и перенаправит в землю. Подобная схема подключения может уберечь от поражения электричеством.
Ванная комната — источник повышенной влажности, а значит любой электроприбор и незащищенная розетка может представлять опасность. Со временем бытовые приборы могут выходить из строя. Распространенная поломка — фаза пробивает на корпус. Во время контакта между токопроводящим корпусом и незаземленной поверхностью, человек пропускает через себя электричество. Чугунная или металлическая ванна в данном случае служит проводником. Чтобы избежать травматизма, достаточно пустить ток по пути наименьшего сопротивления.
Что такое заземление и зачем оно нужно?
Прежде чем приступать к работе, нужно разобраться с теоретической частью вопроса. Что значит само понятие «заземление», действительно ли это так необходимо и почему этот вопрос стоит настолько остро именно в ванной комнате. Эти знания помогут разобраться, нужно ли на самом деле заземлять ванну в квартире.
Объяснение понятия «заземление»
Электрический ток – довольно опасная вещь, особенно при неумелом обращении с ним. Стоит ли упоминать, что в сочетании с водой вполне безобидные электроприборы выходят из-под контроля и становятся смертельно опасными.
Из курса физики знаем, что ток всегда движется по пути наименьшего сопротивления. Задача заземления – сработать так, чтобы даже при неожиданной поломке электроприбора человек, находящийся в этот момент около него, не пострадал.
Земля может выполнять роль нулевого потенциала. Это свойство дает возможность безопасно пользоваться электричеством в быту. «Заземлиться» – значит соединить сеть электропроводки с землей подходящим проводником.
Часто в квартирах довольно сложно произвести такую операцию, особенно в высотных домах. Используют другой метод – зануление.
Это довольно популярный метод, но есть существенный недостаток. Автомат срабатывает не моментально. То есть между теоретическим ударом тока и выбиванием УЗО проходит какое-то время, пусть и считанные доли секунды. Если напряжение высокое, а путь электротока проходит через сердце, даже секунда может стать роковой.
Гораздо безопаснее все-таки заземляться, хоть это и сложнее в плане реализации. Потенциалы в образовавшейся в момент пробоя цепи (между фазой и землей) уравниваются моментально, и человеку ничего не грозит.
Почему нужно заземлять ванну в квартире?
Исходя из вышесказанного, заземление приборов в ванной комнате – это обычная мера безопасности, которая должна производиться по умолчанию. К сожалению, в современных квартирах редко встречается правильное заземление. Не все до конца понимают, что это и зачем оно нужно именно в ванной.
Раньше, когда водопроводные трубы были исключительно металлическими, вопрос заземления не стоял вообще. Все без исключения ванны были так или иначе соединены с трубопроводом, а тот, в свою очередь, уходил под землю, создавая таким образом то самое заземление.
Сейчас от стальных труб отказываются в пользу пластиковых. Даже если у вас все еще стоит металлическая труба, вы не можете быть уверены, что соседи снизу не поменяли свою часть стояка, разорвав таким образом цепь. Поэтому лучше перестраховаться и обезопасить себя и свою семью.
Помимо этого, в те времена, когда строились многие многоквартирные дома, электроприборов в ванной практически не было. Даже элементарная розетка была редкостью.
Сейчас же в среднестатистической ванне можно насчитать около 5 постоянно действующих электроприборов:
- электрический водонагреватель;
- стиральная машина;
- полотенцесушитель;
- фен;
- электробритва.
Любой из этих и других приборов может стать причиной возникновения напряжения на его корпусе. Последствия могут быть плачевными. Лучше не пренебрегать устройством заземления еще до возникновения опасных ситуаций.
Особенности заземления ванн из разных материалов
Стальные или чугунные ванны – отличный проводник. Именно эти модели нужно заземлять в первую очередь. Чаши старого образца соединяют заземляющим проводом за металлическую ножку. Для этого в последней высверливается отверстие и устанавливается специальная пластина – заземляющая перемычка.
Более современные модели уже оснащены накладкой на корпус – лепестком – еще на этапе выпуска с завода.
Акриловая ванна сделана из полимерного материала, который сам по себе проводником электротока не является. Однако акрил имеет свойство накапливать статическое электричество.
Некоторые модели сконструированы таким образом, что чаша держится за счет стального или алюминиевого каркаса, который обязательно нужно заземлить.
Гидромассажные ванны или джакузи оснащены системой джетов, через которые под разным давлением подается вода. Чтобы ванна заработала, нужен насос. А питание его осуществляется от электрической розетки 220 В.
Помимо обязательных правил подключения подобного рода ванн, таких как безопасная установка розеток в ванной комнате (не ближе полуметра от края чаши и уровня земли и наличие защиты не ниже IP44), обязательно нужно заземлить и саму ванну, на всякий случай.
Прокладка кабеля и самостоятельный монтаж
Чтобы самостоятельно выполнить заземление, нужно выбрать подходящий провод. Он должен быть выбран в соответствии со следующими характеристиками:
- кабель должен обладать необходимой жесткостью и иметь сечение площадью 6 кв. мм;
- у провода должна быть желто-зеленая изоляция, выполненная из материала ПВХ;
- длину кабеля следует подбирать индивидуально. Предпочтительнее выбирать провод от 2 м, но учитывать то, что излишне длинный кабель станет причиной прорыва;
- важен еще и эстетический момент. Вряд ли вам понравится, если провода будут на самом виду. Спрячьте их за панелями или экраном или проведите на той стороне ванны, которую практически не видно;
- чтобы сэкономить, обычно в качестве электродов заземления берут сталь, однако сталь, заключенная в медную оболочку, или просто медь имеют более высокие показатели эффективности.
Заземление ванны можно осуществлять по некоторым общим правилам:
- производители не забывают снабжать все современные ванны отдельным заземляющим лепестком. Он выглядит как ушко с отверстием. К такому лепестку подсоединяется заземляющий провод;
- его оголенный фрагмент зажимается между шайбами, которые помогают закрепить болт и гайка;
- если ванна сделана еще в советскую эпоху, то нужно высверливать отверстие в ножке или на крыле ванны и точно таким же способом, с помощью шайб, болта и гайки, закреплять перемычку заземлителя.
Если у вас недостаточно опыта в электротехнических и монтажных работах, то лучше обратитесь к профессиональному электрику, который сам сделает вам заземление. Но даже если вы справились с этим самостоятельно, проверить работоспособность заземляющей перемычки должен специалист. Иначе вы рискуете нежелательными последствиями.
Есть еще один важный момент: очень многие путают зануление с заземлением. Это немного разные вещи, так как зануление используется только в промышленных, но никак не бытовых целях. А путаница пошла с того, что в квартирах в последнее время зануление делают очень часто. Это относится и к водонагревателям, и к стиральным машинам. Но проводить зануление в жилых домах не рекомендуется, хоть в то же время и не запрещается. Просто представьте, что нулевой провод по непонятным причинам сгорит или электрик случайно вместо нуля подключит фазу. В результате все ваши приборы попросту сгорят от излишне высокого напряжения. Да, и цели зануления, и заземления несколько разные. Зануление рассчитано исключительно на возникновение короткого замыкания.
Нужно ли заземлять чугунную, металлическую или акриловую ванну
Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники.
Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате.
Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.
Заземление ванной
Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока.
Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током).
Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.
В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам.
По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом).
Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.
Как заземлить ванну?
Схема подключения заземления в ванной
В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку.
Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе.
Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.
Заземление ванны старого образца
Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.
В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта.
Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:
Заземление чугунной ванны
Заземление чугунной или металлической ванны
Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».
Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.
Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью
Техника безопасности
Несколько советов по технике безопасности:
- прежде всего в доме должна быть надежная и качественная электрическая проводка. При несоблюдении этого требования 100% гарантии безопасности от поражения электрическим током вам никто не даст. К прокладке проводки следует отнестись со всей ответственностью, особенно в ванной комнате, она является самым опасным местом в доме с точки зрения электробезопасности;
- не пользуйтесь неисправными электроприборами, особенно с оголенными токоведущими частями или видимым искрением внутри. Это может привести если не к поражению вас током то к пожару. Лучше лишний раз перестраховаться, чем потом сожалеть о случившемся;
- не позволяйте детям пользоваться электроприборами без вашего контроля. Ребенок не всегда может осознать опасность при неправильном пользовании электричеством, поэтому перед тем как доверить ребенку обращение с электроприборами в квартире, желательно прочитать ему маленькую лекцию об опасности работы с электричеством;
- в ванной комнате соблюдайте элементарные правила безопасности – не допускайте попадания воды на розетки, лампы освещения и выключатели. Если заметили искрение розетки, выключателя или патрона лампы то его нужно как можно скорее устранить. Причем это касается не только ванных комнат.
Итак, из всего вышеизложенного можно сделать вывод:
- заземление ванны делать необходимо, поскольку с его помощью можно уберечь себя от многих неприятностей;
- работу по заземлению нужно выполнять в комплексе, то есть заземлять не только ванну, но и по возможности все оборудование ванной комнаты и всего дома. В этом случае заземление будет работать максимально эффективно;
- заземление должно проводится медным кабелем с сечением не менее 6 мм?, для того чтобы сделать его максимально эффективным;
- возле дома нужно сделать специальный заземляющий контур, а не просто забить штырь в землю – так контур заземления будет работать максимально эффективно;
- для еще более эффективной защиты нужно установить устройство защитного отключения – прибор, который отключает электричество, если человек возьмется за оголенный провод. Это устройство способно работать и без заземления, что особенно хорошо.
Изучив информацию, изложенную в статье, и получив максимум ответов, зачем нужно заземление, можно взяться за проведение работ по заземлению самому, а можно поручить эту работу специалистам. При этом теперь вы будете знать, как нужно сделать все правильно и сможете проконтролировать их работу.
Электроприборы должны быть исправны
Электрическая проводка должна быть исправной
Защитите розетки и выключатели от влаги
Заземление ванны: зачем его делать
С тем, что отсутствие заземления может стать источником достаточно серьезных неприятностей, если не сказать больше, мы разобрались, теперь рассмотрим подробнее назначение заземляющего контура в помещениях с влажной средой. Если формулировать ответ на этот вопрос коротко, то защитное заземление ванны предназначено не только для ее безопасной эксплуатации, но и для выравнивания электрического потенциала всех токопроводящих поверхностей. В общем, если уж говорить о заземлении, то нужно его рассматривать комплексно, вместе со всеми имеющимися в ванной комнате изделиями, проводящими ток. Только в таком случае подключение ванны к контуру заземления будет иметь смысл.
Наверняка сейчас у многих назрел вопрос, а к чему подключать ванну? Где взять контур заземления? Мы ведь уже давно обрезали старые стальные водопроводные трубы и заменили их новыми, пластиковыми. Нельзя сказать, что вы погорячились, но заземление ванны на водопроводные трубы не является единственно правильным решением. Просто в такой ситуации дополнительно придется проложить от щитка в ванную один единственный провод, к которому подсоединить все токопроводящие предметы. Но об этом чуть позже, а пока разберемся с вопросом, чем заземлять ванну и какие материалы для этого понадобятся?
Зачем нужно заземление ванны
Итог
Как бы часто и густо ни вели дискуссии о потребности заземлении или его отсутствия, ответ остается очевиден – это необходимо для безопасности вашего организма. Ведь именно в комнатах с высоким процентом влажности проще всего получить удар током. Обычная лень не стоит того, чтобы рисковать здоровьем и жизнью.
Также вы узнали, как сделать заземление собственноручно. Если вы переживаете о том, что это вам непосильно, тогда позовите профессионального электрика, который обеспечит вам качественную работу. Не играйтесь со своим здоровьем: сделайте небольшое вложение и обезопасьте себя.
Зачем необходимо проводить заземление ванны?
Как известно, обычная вода — это отличный проводник электрического тока. В связи с этим ванная комната потенциально представляет собой наиболее опасное место в доме.
Ввиду того, что в ванных комнатах используются электроприборы и металлические устройства, для Вашей безопасности следует сделать заземление.
До недавних пор о том, зачем делать заземление ванны , никто не задумывался, потому что в этом не возникало острой необходимости. Со временем этот вопрос стал более актуальным, так как теперь практически в каждой ванной комнате появились многочисленные металлические предметы и бытовые электрические устройства.
Тем более, что сегодня в ванной многие желают установить бойлер, стиральную машину, ванну с подогревом или джакузи, а в такой обстановке появляется прекрасная возможность для возникновения влажности, что крайне нежелательно при незаземленном электрическом токе. В связи с этим возникла такая проблема, как заземление ванны. Зачем же это надо?
