Что делать, если в квартире нет заземления — инструкция по проведению

Какие системы существуют

В многоквартирных домах с напряжением 220W возможны несколько систем заземления, основные нормы и требования к которым перечислены в пункте 1.7 ПУЭ. Системы имеют маркировку. Первая буква означает состояние нейтрали источника питания относительно земли:

  • I – изолированная;
  • T – заземленная.

Вторая – это состояние открытых проводящих частей относительно земли:

  • T – проводящие части заземлены;
  • N – подключены к заземленной нейтрали.

Последняя обозначает принцип совмещения нулевого защитного и рабочего проводника:

  • S – проводники разделены;
  • C – функции совмещены в одном проводнике.

Согласно ГОСТ Р 50571.2-94 нулевые проводники обозначаются:

  • N – рабочий;
  • PE – защитный;
  • PEN – совмещение защитного и рабочего.

  1. TN-C. Система распространена в старых многоквартирных домах и характеризируется отсутствием отдельного заземляющего проводника. На всем протяжении сети нулевой защитный проводник совмещен с рабочим (PEN). Такая защита применялась в хрущевках и брежневках. С точки зрения электробезопасности она одна из самых ненадежных. Определить, что в квартире именно эта система подключения, можно, заглянув в подъездный щиток. Внутри будет четыре входящих кабеля (PEN и три фазы) и два уходящих в квартиру (PEN и фаза). Защитные контакты в розетках будут отсутствовать.
  2. TN-S. Система пришла на смену устаревшей и заведомо опасной TN-C. Рабочий и защитный проводник разделяются еще на подстанции и не пересекаются на всем своем протяжении. Определить такое подключение можно только в вводно-распределительном устройстве, доступ к которому в многоквартирных домах ограничен. На входе в него пять кабелей (3 фазы, PE и ноль), три уходят в квартиру (PE, фаза, ноль).
  3. TN-C-S. Эта система – промежуточный вариант между двумя предыдущими, модернизация устаревшей системы TN-C в жилых помещениях. На всем протяжении нулевой защитный проводник и рабочий совмещены, а на входе в здание начинается их разделение.

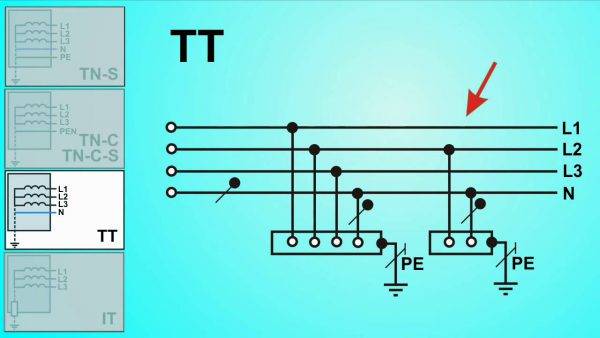

  4. TT. Такая система оптимальна там, где все остальные не будут обеспечивать достаточную электробезопасность, например, в отдельно стоящих частных домах, металлических контейнерах или торговых павильонах. Напряжение подается по четырем проводам (три фазы и ноль). Принцип работы основан на том, что защитный нулевой проводник заземлен независимо от рабочего проводника. Связь между ними отсутствует, а контуры заземления не сообщаются.
  5. IT. Напряжение передается по трем фазам проводов. На стороне конечного потребителя присутствует защитный контур, нейтраль источника изолирована. Система применяется на установках, которые требуют бесперебойного снабжения током и нуждаются в постоянном контроле.

Нужно ли мне прокладывать к светильнику заземляющий проводник?

Дата: 16 июня, 2011 | Рубрика: Вопросы и Ответы, Электромонтажные работы Метки: Заземление светильника, Освещение, Электромонтажные работыЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!Владислав Купил люминесцентный светильник с выключателем. Хочу повесить его в туалете под потолком. Включать и выключать его буду обычным выключателем, расположенным в коридоре (т.е. прикасаться руками к корпусу светильника не предполагается). К плафону, который висит на стене, сейчас подключен жгут проводов, состоящий из двух медных проводов. В инструкции к новому светильнику указано, что, так как корпус светильника алюминиевый, то необходимо к корпусу подключить заземляющий провод. Подскажите, пожалуйста, нужно ли мне прокладывать к светильнику заземляющий провод (например, от розетки), или можно подключить только два имеющиеся провода (фаза и ноль), ведь прикасаться к светильнику в процессе его эксплуатации всё равно никто не сможет? Заранее благодарен Вам за ответ! Ответ: 1. Вы обязаны проложить РЕ-проводник от силового щита или от распаечной коробки до светильника.

2. Категорически запрещено использовать РЕ-проводники штепсельных розеток или других потребителей для подключения светильников, не относящихся к данной групповой линии.

3. Чтобы подключить светильник от групповой линии освещения, необходимо проложить ответвление защитного проводника от распаечной коробки или от силового щита, тем самым обеспечить надежность присоединения защитного проводника светильника к нулевому защитному проводнику общей групповой цепи и независимость его отсоединения.

ПУЭ-7 1.7.144. Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления. Последовательное включение в защитный проводник открытых проводящих частей не допускается. Присоединение проводящих частей к основной системе уравнивания потенциалов должно быть выполнено также при помощи отдельных ответвлений. Присоединение проводящих частей к дополнительной системе уравнивания потенциалов может быть выполнено при помощи как отдельных ответвлений, так и присоединения к одному общему неразъемному проводнику.

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники). Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим. Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.68. Во всех помещениях необходимо присоединять открытые проводящие части светильников общего освещения и стационарных электроприемников (электрических плит, кипятильников, бытовых кондиционеров, электрополотенец и т.п.) к нулевому защитному проводнику.

Прочая и полезная информация

Прочая и полезная информация

Заземление стиральной машины: почему это стоит делать

Возможно, токоведущие части изделия соприкоснулись с «массой» или компоненты электрики залило водой, просочившейся из бака? Владельцы видят причину изъяна исключительно в стиральной машинке и стараются быстрее избавиться от опасной «помощницы». Но в ней ли дело?

Если подобные бытовые истории в квартире или доме происходят с другими электробытовыми приборами, или после установки «стиралки» стали часто перегорать лампочки, это точно указывает на то, что причина неисправности не локализована в агрегате.

На самом деле проблема заключается в несоответствии технических стандартов современной электротехнической продукции и питающей сети. Разница заключается в том, что для нормальной работы агрегата требуется использовать 3 жильный кабель по системе заземления TN-S с фазой L, разделенным рабочим N и защитным PE нулем.

На деле 90% российских многоквартирных домов оснащены 2 жильной подводкой TN-C. К розеткам подводятся фаза L и один проводник PEN с совмещенным рабочим и защитным «0». По стандартам, действовавшим до 2003 г., допускалось не подводить отдельный заземляющий провод к розеткам, и нельзя было посадить корпус на землю. Поэтому требуется адаптация системы подводки питания под требования производителей.

В квартире

Некоторые ошибочно считают, что заземлять надо только старую бытовую технику с «уставшей» изоляцией на случай прошивки на «массу» переменного напряжения 220 В. Однако техническое решение новых электротехнических устройств изначально предусматривает присутствие потенциала 110 В на металлических частях корпуса! Связано это с использованием сетевого фильтра снижения высокочастотных помех, применяемого практически в любой современной СБТ. В этом каскаде фаза и ноль переменного напряжения 220 В через разделительные конденсаторы соединены с корпусом.

Если «допекают» постоянные покалывания и пощипывания при стирке от разряда конденсаторов, отключите вывод средней точки сетевого фильтра в цепи питания машинки от корпуса.

монтированной правильно считается электропроводка, отвечающая следующим требованиям:

  • в электрощитке присутствует нулевая (N) и заземляющая (PE) шина;
  • после счетчика фазный провод с красной изоляцией заходит в автомат УЗО, а с него отходит к питающей розетке стиральной машинки;
  • для подключения используется только специальная розетка и медные провода сечением 1 мм на каждые 2 кВт мощности;
  • N нулевой/синий и L фазный/синий провода подключаются к штырькам, а PE заземляющий/желто-зеленый соединяется с контактной площадкой штепселя.

По правилам техники безопасности работа без заземления стиральной машины во влажном помещении (ванной комнате, санузле) не допускается. При работе в «мокрой зоне» необходимо установить влагозащитную розетку со степенью защиты IP44.

В частном доме

Создать надежное заземление в частном доме можно, проложив многожильный кабель от электрощитка к розетке электроприемника по системе заземления TN-С-S . При использовании системы ТТ все группы электропроводки оснащаются УЗО с уставкой 10–30 мА. В случае, если проводка выполнена по стандартам советского периода TN-C по двухпроводной схеме, допускавшего отсутствие заземляющего провода, проводник РЕ от заземляющей шины пробрасывается отдельно. Это менее эстетичный, чем в первом случае, но надежный вариант. Наличие собственной придомовой территории позволяет также создать дополнительно заземляющий контур при отсутствии шины «земля», описание которого будет представлено в следующем разделе.

Предварительно следует убедиться в необходимости установки заземления или действенности существующего, делается это при помощи измерительного прибора.

Для замера используется мультиметр, установленный в режим измерения напряжения, а «землей» будет служить рука. Один щуп прибора надо зажать пальцами, а другим прикоснуться к любой металлической части в конструкции стиральной машинки. Если прибор покажет «0», устройство заземлено, если 100–110 В, то соединение с заземляющим контуром отсутствует – необходимо организовать систему уравнивания потенциалов с «землей».

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей. Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

  • потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
  • механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
  • несанкционированное вмешательство доморощенного «электрика»;
  • авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

  1. Фаза — коричневого или белого цвета.
  2. Рабочий ноль — синего цвета.
  3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Заземление квартир и частных домов

Заземление дома можно провести самостоятельно, благо дело, природная земля (почва) находится в непосредственной близости. Достаточно провести ко всем розеткам в частном доме дополнительный защитный заземляющий провод площадью поперечного сечения 16 мм для алюминиевого или 10 мм для медного и заземлить его около распределительного щитка в почву на глубину не менее 1,5 м. В деревенской местности многие заземляют свой жилой дом таким способом.

А вот заземлить квартиру таким способом не удастся. Ну, где взять природную землю на четвёртом этаже? Некоторые «умельцы» в качестве заземления в старых домах использовали металлические элементы системы централизованного отопления или газоснабжения. Но после серии случаев поражения электротоком соседей, маленьких детей или взрывов в системе газоснабжения от такой практики отказались. Теперь заземление или зануление в квартире проводится только к распределительному щитку.

Как сделать заземление в квартире зависит уже от существующего заземления в многоквартирном доме. Заземление в многоквартирных домах проводится по трём схемам:

  • TN-S – современный способ заземления, прописанный нормативом с 1998 года;
  • TN-C-S – защитный заземляющий кабель проведён только к распределительному щитку;
  • TN-C – в качестве заземления используется нулевой провод, который заземляется на трансформаторной подстанции, например, заземление в хрущёвке проводится по такому принципу.

Как же сделать заземление в квартире если его нет? Перед тем как сделать заземление в квартире своими руками нужно определиться со схемой заземления. Для этого нужно открыть распределительный щиток на лестничной клетке. Если по стояку проведён пятижильный провод, это как минимум TN-C-S, а это означает, что защитный заземляющий провод достаточно подсоединить к защитному проводу жёлтого-зелёного цвета.

Затем нужно перейти к распределительному щитку в квартире, если счётчик электроэнергии находится на лестничной клетке, то посмотреть на провода, идущие от него в квартиру. Если идёт 3 провода и один из них жёлтого-зелёного цвета, значит, в квартире используется современная схема заземления TN-S. В этом случае, вам не придётся озадачиваться вопросом, как правильно сделать заземление.

Важно! В больших современных квартирах 3 и больше комнат, в квартиру могут проводиться две фазы, соответственно, проводов будет больше. Главное наличие провода с жёлто-зелёной окраской.
Всё равно, перед тем, как подключать мощный электроприбор, потребляющий более 3,2 кВт/ч, проверьте заземление розетки. Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию

Возможно, был сделан незаземленный отвод через некоторое время после сдачи дома в эксплуатацию.

Если в общем распределительном щитке отсутствует защитный заземляющий провод – это старая схема TN-C. В этом случае можно провести только зануление розеток. Но, в случае значительных перегрузок или перекоса фаз, что случается не так и редко, могут выйти из строя подключённые в данный момент к занулённой электросети приборы. Единственный выход за общие средства жильцов многоквартирного дома или самостоятельно, поменять проводку целиком.

Заземление ванны и бытовых электроприборов

Для защиты от поражения электричеством при использовании ванны необходимо прикрепить к ней многожильный провод с сечением 6 мм2, другой конец его подсоединяют к шине заземления домашнего электросчетчика. Для этих целей на ванных последнего поколения имеется контактный разъем в виде отогнутого лепестка.

Чтобы защитить от напряжения чугунную ванну старого типа, на ножке необходимо просверлить отверстие, закрепить болтовым соединением небольшую металлическую пластину (заземляющую перемычку), куда и подсоединить защитный провод.

Акриловая ванна устанавливается в металлический каркас, и в целях электрозащиты заземляющий проводник крепится на этом каркасе. Чтобы обезопасить себя во время водных процедур в ванне с массажным эффектом, ее необходимо подключать к отдельной розетке, расположенной на расстоянии в 0,7 метра от ванны и на высоте 0,5 метра от пола.

Розетка обязательно оборудуется защитным кабелем, который имеет подключение к электрическому щитку через защитную шину. Нелишним будет установить и дополнительное защитное устройство.

Параллельно с ванной в защите от опасной токопроводности нуждаются и бытовые электрические устройства (стиральная машина, водонагреватель, электросушилка, варочная плита, духовой шкаф). Для каждого из этих агрегатов необходимо разместить индивидуальные разъемы с подключением к защитной шине электросчетчика.

При эксплуатации бытовых устройств нужно всегда следить за состоянием их электропровода. Защитой от вероятного удара током служат и устройства ЗО, размещенные в корпусе электросчетчика жилища.

Как сделать заземление в квартире правильно и избежать трагедии, расскажем далее.

Особенности современного способа заземления ванн

В соответствии с нормативами безопасного выполнения работ заземление ванны осуществляется через заземляющую шину, которая находиться на общем распределительном щите.

Важно! В новостройках задумываться о том, как сделать заземление ванной, не нужно, поскольку такие работы уже выполнены. В остальных же случаях такая процедура является необходимой, причем количество оборудования в этом помещении значения не имеет.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной

При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной. При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

Приняв решение о необходимости заземления ванной, можно пригласить специалиста, либо сделать все самостоятельно, но обязательно нужно соблюдать правила:

  • Заземляющий провод должен иметь достаточное сечение, для ванной эта величина составляет 6ммІ.
  • Обязательно проверяется надежная изоляции из полихлорвинила, которая должна иметь желто-зеленый окрас. Длина выбирается в зависимости от конкретных условий, но провод не может быть менее 2 метров. Прокладывать нужно таким образом, чтобы исключить случайное повреждение и портить внешний вид помещения, например, внутри стен, за декоративным экраном и т.д.
  • Если в помещении установлены электрические устройства, подогревающие воду, подключение заземления нужно выполнять через защитное устройство, которое обеспечит при необходимости своевременное отключение.

Важно! При выборе заземляющих электродов предпочтение следует отдавать изделиям из меди, поскольку по сравнению со сталью, они обладают большей надежностью и эффективностью. Экономия в этом случае неуместна!

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила

Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила. Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Как сделать надежное и качественное заземление в собственном доме?

Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:

  • Без построения заземляющего контура;
  • С контуром заземления.

Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.

При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.

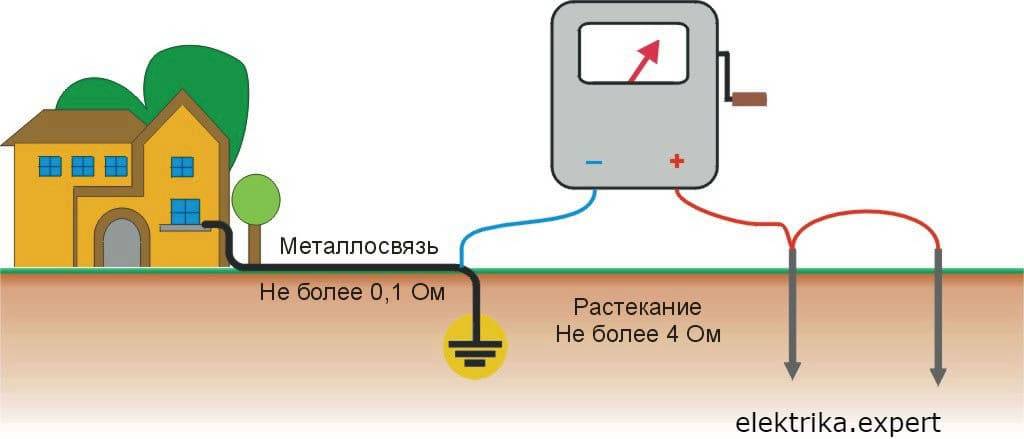

Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.

Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.

Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.

Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.

Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.

Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.

Заземление розеток

Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.

Основные ошибки при изготовлении заземляющего контура

Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:

  • Неправильное крепление;
  • Использование неподходящих материалов для конструкции;
  • Неправильная подготовка стального контура.

Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.

Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.

Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.

Как сделать заземление в квартире, если его нет


Схема заземления Если в доме нет заземления, жилец должен рассмотреть варианты организации заземляющей системы в многоэтажке. Возможны следующие случаи:

  1. Предпочтительный вариант – заземлять проводку, соблюдая все нормы ПУЭ. Чтобы узнать подходящий тип системы, можно обратиться к электрику, обслуживающему дом. Если речь идет о заземлении в многоквартирном доме старой постройки, нужно узнать, планируют ли менять устаревшую систему на TN-C-S.
  2. В малоэтажных домах (меньше 5 этажей) для одной или нескольких квартир можно сделать ТТ-заземление, организовать отдельный контур, не зависящий от источника.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более
сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по
дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный
прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если
дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО
при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите
устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на
защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет
превышать номинальный
дифференциальный ток аппарата. То есть, при использовании лампы накаливания
(энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА
может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит
двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной
автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует
отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт
одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен
показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки
сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном
двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии,
что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку»
электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом
деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить
его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть
нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления.
В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и
исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль

Обратите внимание:
метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой —
земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку
электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления
электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей
квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт
помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире —
так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится
отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами
на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля).
Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время,
его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Чем хороши розетки без заземления?

Преимущество таких изделий в простоте – чем меньше узлов, тем надежней механизм. Также стоит отметить низкую стоимость подобных розеток. Простота подключения, скорее всего, сыграет решающую роль для начинающих домашних мастеров, впервые столкнувшихся с таким вопросом. Однако необходимо понимать, что если домашней силовой сетью предусмотрен заземляющий провод, то его не стоит игнорировать и уж тем более отрезать, как некоторые делают. Подобный контакт в определенный момент может спасти жизнь. Конечно, лучше бы такой опасности не возникало, однако японцы (а народ этот очень умный) говорят так: «Имеет смысл всю жизнь точить свой меч, чтобы один единственный раз он спас тебе жизнь». Подобное утверждение верно и в случае с заземлением.

Что делать если в квартире нет заземления?

Электричество характеризуется двумя основными параметрами: силой тока и напряжением. Всем известны последствия превышения силы тока (короткое замыкание) – от выхода из строя конкретного электроприбора до пожара в квартире или на лестничной клетке. Поскольку опасность от короткого замыкания очевидна, практически в каждой квартире в распределительном щитке установлена обычная пробка-автомат. Недостаток – электричество отключается при незначительной перегрузке. Преимущество – защита от последствий короткого замыкания.

А вот превышение напряжения – скрытая опасность. Большинство электроприборов имеют либо встроенный стабилизатор, который выравнивает напряжение, либо как в случае с нагревателями перепады напряжения в пределах 30% от нормы не сказываются на их работоспособности. А куда девается остаточный потенциал от высокого напряжения?

Если прибор заземлён – уходит в грунт. Если в квартире нет заземления – оседает на корпусе или накапливается на поверхности окружающих предметов. Если прикоснутся к такому предмету, статический потенциал переходит в электрический ток, который стремится по пути меньшего сопротивления, в этом случае, по человеческому организму.

Самые опасные незаземленные водонагревательные электроприборы, стиральные машины, электроплиты. Негласное правило, известное с советских времён, что около работающей электроплиты нужно стоять в обуви с резиновой подошвой и не брать металлические кастрюли двумя руками – написано кровью. Резина имеет высокое сопротивление, следовательно, поток электронов не стремится в землю через организм человека.

Естественно, это свидетельствует о ненадлежащем заземлении в те времена. Но ведь большинство проживает в тех же квартирах с той же проводкой, а современные бытовые электроприборы стали мощнее, соответственно, опаснее. Как сделать заземление квартиры в доме, сданном в эксплуатацию до 1998 года?

Что делать не рекомендуется


Запрещено использовать качестве заземлителей водопроводные и газовые трубы Иногда хозяева квартиры в целях экономии средств пробуют применять «нестандартные» варианты организации заземления – например, перемычка между нулем и защитным проводником, прикручивание защиты только для своей квартиры, применение отопительных или газовых труб в роли заземлителей. Делать это категорически запрещено.

Локальное вмешательство в сеть с помощью «быстрых решений» не защищает от аварийных ситуаций, к тому же его устроитель не сумеет предъявить материальный риск из-за отсутствия официального права на внесение модернизаций в имеющуюся систему. Использование трубопроводов в качестве заземления может обернуться смертью жильца или разрушением здания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
