Штробление стен под проводку в панельном доме

Где искать проводку

Проводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией плит. На рисунке ниже вы видите несколько примеров типовых расположений каналов.

Вы можете заметить, что каналы располагаются под углом, а не всегда вертикально или горизонтально ка принято считать. Кроме этих каналов возможна прокладка проводов в балках под потолком. Эти балки напоминают бордюры, выступающие над поверхностью стены в углу с потолочной плитой.

Проводка требует соединений, поэтому нужно найти и расположение распределительных коробок. Они могут быть открытыми – слегка выступать над стеной, тогда их содержимое скрывается за пластиковой крышкой, а могут быть и заштукатурены.

Интересно! В однокомнатной квартире может быть всего 1 распредкоробка, которая доступна без снятия обоев.

В этом случае чтобы найти распредкоробку придется не только снимать обои, но и возможно простукивать всю стену вдоль потолочного угла, пока не услышите характерный звук пустоты. После чего это место просто проламывается. То же самое делают и по потолку. О том, как найти распределительную коробку, мы подробно рассказывали в отдельной статье.

После того как вы найдете все коробки и розетки вы сможете оценить, как проложены провода. На рисунке ниже изображен внешний вид канала для проводки в нижней части потолочной распредкоробки.

Кстати, хрущевки можно разделить на два типа. Первый – это дома с несущими внешними стенами, то есть те в которых есть окна, а второй – с несущими внутренними стенами. В любом случае бетонные плиты – это силовая конструкция, а те, которые не выполняют несущей роли – они являются ребрами жесткости, подробнее об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. Обобщённо выходит следующая ситуация: в каждой жилой комнате есть 1 светильник и 2-4 розетки (в зависимости от площади), при этом в маленьких комнатах, порядка 10 кв. м. может быть и вовсе 1 розетка.

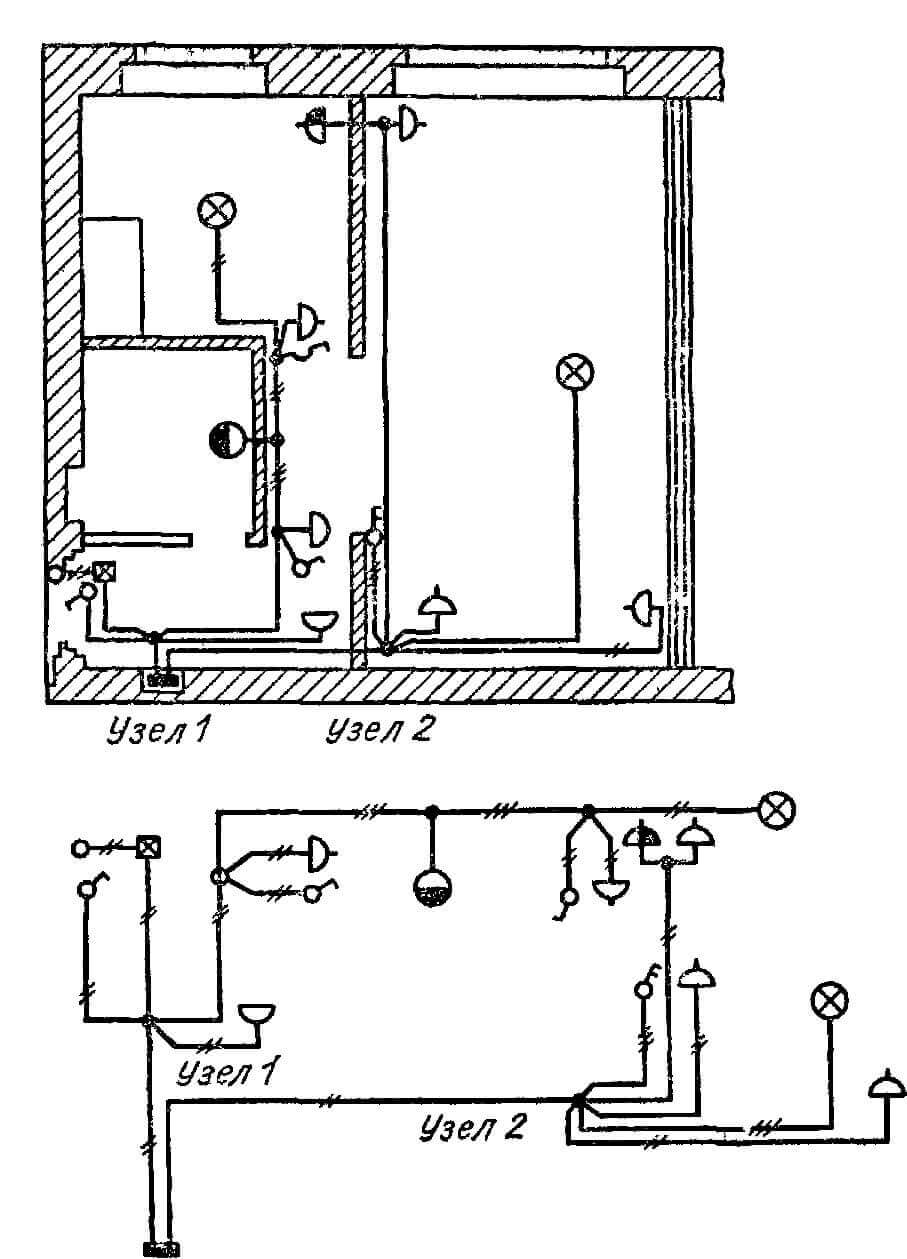

Ниже приведена подборка типовых решений разводки электропроводки хрущевок.

Для 1 комнатной квартиры:

Для 2 комнатной:

На видео ниже наглядно показывается, как найти проводку в хрущевке:

Особенности работ с различными материалами

Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.

Бетон и кирпич

Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:

  • штроборез;
  • перфоратор;
  • болгарка.

Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.

Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.

Дерево и газобетон

Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.

Несущие стены

Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.

Способы, позволяющие уложить проводку без штробления

Теперь, пожалуй, можно рассказать и о нескольких приемах, благодаря которым уложенная проводка будет довольно незаметной. По крайней мере, она не особенно будет бросаться в глаза.

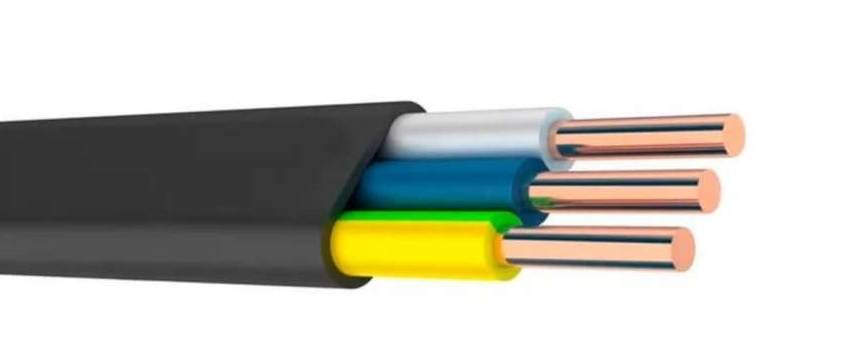

Использование плоского кабеля

Если для проводки использовать плоский кабель, то вполне можно обойтись без штробления. Причем такой кабель достаточно только прикрепить к стене. А потом его можно укрыть тонким штукатурным слоем.

Но, приступая к работе, следует все-таки набросать небольшой планчик: как пройдут провода, где будут установлены розетки с выключателями. Это необходимо, чтобы избежать возможных ошибок.

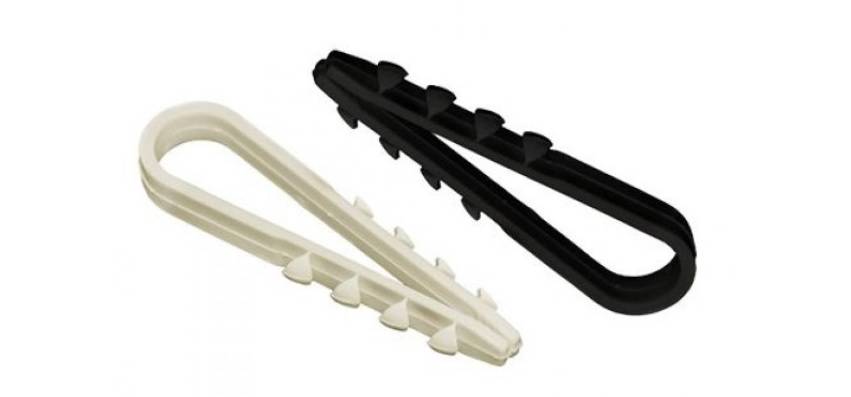

Чтобы крепить плоский кабель на поверхности стены, можно использовать:

  • металлические стяжки;
  • пластиковые дюбель-хомуты;

  • быстросохнущую штукатурку;
  • пластиковые монтажные площадки.

Чтобы подготовить места для установки электрической фурнитуры, используют, как правило, дрель. Причем лучший вариант – это воспользоваться плоскими розетками и выключателями.

После окончания работ по фиксации плоского кабеля на стены наносят штукатурку. Как правило, слой толщиной в 10 мм бывает вполне достаточным.

Итак, если использовать плоский кабель, можно не только установить всю электрику. Но и соблюсти весь комплекс существующих норм безопасности.

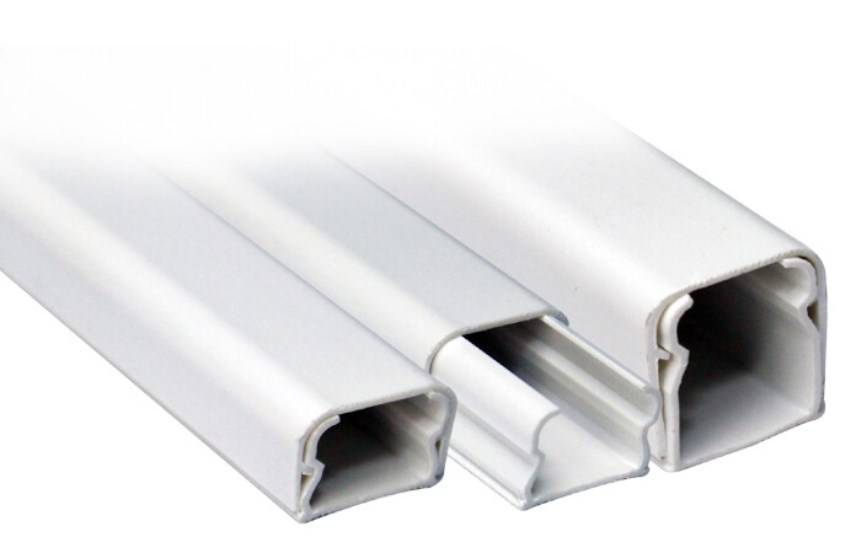

Проводка в кабель-каналах

  • совершенно не горючи;
  • обладают ничтожным весом;
  • запросто обрабатываются с помощью простого ножа.

К этому, пожалуй, стоит добавить, что укладка проводки в такие короба элементарно проста. Потому что для этого надо только снять с них крышку. Особенно радует тот факт, что и в эстетическом отношении кабель-каналы достаточно привлекательны.

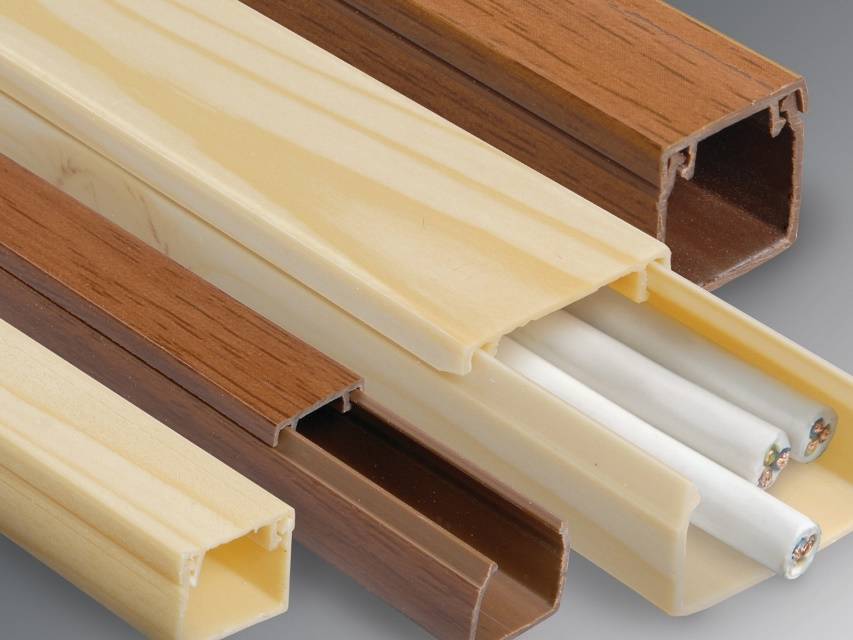

Если же говорить о конструкции короба, то она довольно незатейлива. Это пластиковый короб, имеющий П-образное сечение и длину, как правило, 2 м. Полость короба и уложенная в нее проводка закрываются плоской крышкой. Которая, естественно, входит в комплект.

Кабель-канал можно укрепить как на стене, так и на потолке. Причем изделие бывает различных цветов. В результате всегда имеется возможность подобрать такой, который лучше всего подойдет для конкретного основания.

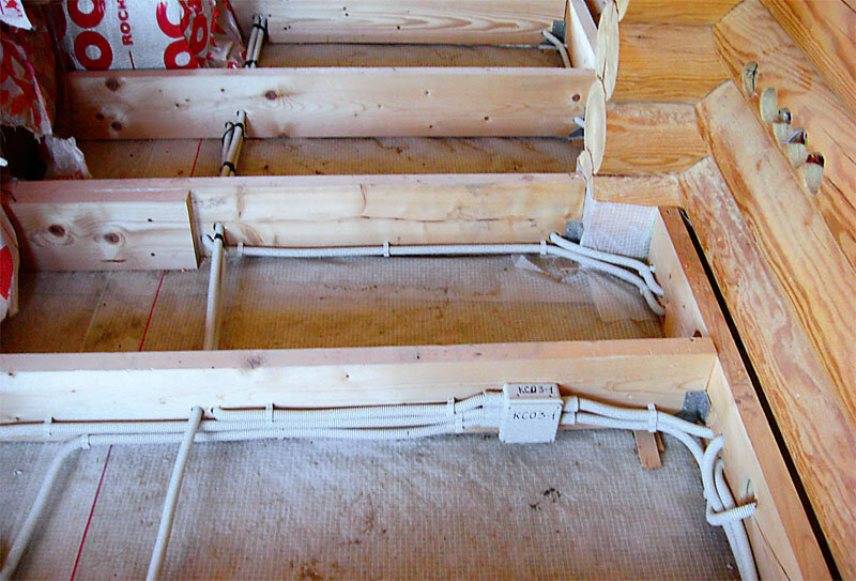

Укладка проводки в гофрорукав

В принципе, эта гофрированная труба обладает достаточной жесткостью, чтобы защитить уложенный в нее провод от механических повреждений. Более того, она отличается большой гибкостью. Что обеспечивает большое удобство ее укладки.

Однако внешний вид этого изделия особым изяществом не отличается. Поэтому гофрорукав практически всегда нуждается в дополнительном декорировании. Если, конечно, он уложен где-то на виду. Но чаще всего им пользуются в каких-то укромных местах.

Для фиксации гофрорукавов, как правило, используют специальные клипсы.

Проводка в плинтусе

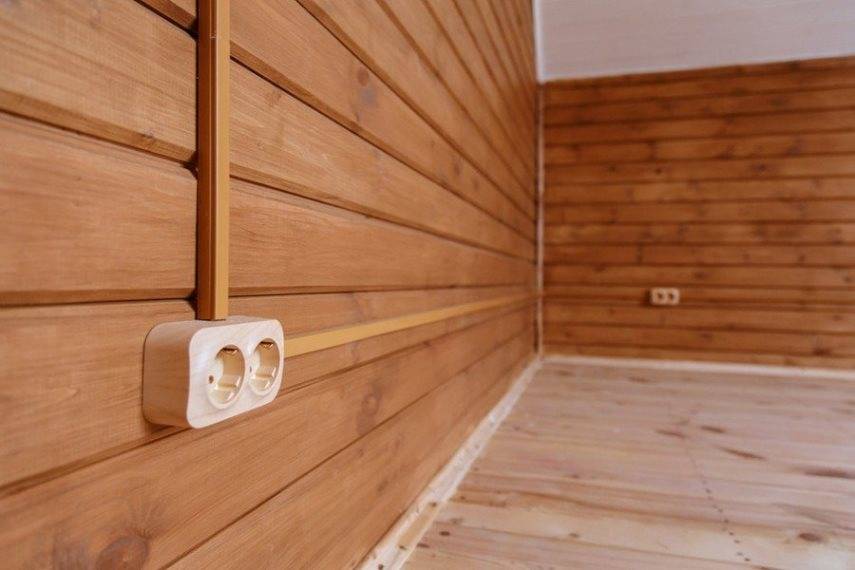

В принципе, данный способ укладки проводки также довольно распространен. Как и использование кабель-каналов.

Если вы решите воспользоваться данным способом, то должны покупать такой плинтус, в котором предусмотрен соответствующий канал. Наиболее распространенными являются пластмассовые изделия. В них такой канал имеется, в принципе, практически всегда.

Даже если в плинтусную рейку будет закладываться проводка, устанавливается она совершенно обычно. Какие-либо особенности установки отсутствуют.

Итак, если штробление по каким-то причинам не подходит для вас, вы всегда сможете уложить электрическую проводку аккуратно и совершенно безопасно. Для этого вы можете воспользоваться одним из способов, описанных в нашей статье.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Алмазные диски

Очень важная вещь при нарезании штроб и выпиливании ниш – это качество алмазных дисков. Здесь никогда нельзя экономить и стоит приобретать только известные бренды.

Даже если у вас стенорез или штроборез не Хилти, DeWalt а какой-то другой малоизвестной марки, покупайте только дорогую расходку. На более дешевых алмазных дисках, в первую очередь может сточить не само алмазное напыление, а элементарно вырвать посадочное место под крепежную гайку.

Если же покупка стенорезной машины для вас непозволительная роскошь, а перфоратор тем временем уже есть в наличии и ничего докупать не нужно, то работайте по старинке.

Как замаскировать проводку в штробах

Каналы под скрытую проводку обычно штробят на черновой стадии ремонта, до нанесения штукатурки. После разводки электрокоммуникаций поверхность стены выравнивается для нанесения финишного покрытия. Но если возникает необходимость замены проводки уже после оштукатуривания, необходимо действовать особенно аккуратно.

Если использовается угловая шлифовальная машина или штроборез, каналы получаются идеально ровные, но приходится дополнительно выбивать материал между верхней и нижней границами трассы. Перфоратор или зубило с молотком позволяют выбить более широкую трассу с первого раза, но контуры получаются неровными.

Каналы обрабатываются гипсовой штукатуркой. Раствор наносится после того, как борозды очищены от запылений и прогрунтованы, а проводка уложена согласно схеме.

Чтобы не допустить усадки, рекомендуется смочить водой участки стены, прилегающие к штробам. Раствор штукатурной смеси (довольно густой консистенции) наносится при помощи шпателя.

Иногда, чтобы предотвратить риск разрушения и проседания штукатурного слоя, используют специальную сетку для армирования. Далее штукатурную смесь наносят перпендикулярно линии канавки. Вертикальные штробы заделывают по направлению снизу вверх. Излишки раствора убирают шпателем или гладилкой.

О чем идет разговор и его важность

Штробление — это вид строительных работ, который выполняется при необходимости монтажа электропроводки и других коммуникаций. Он подразумевает проделывание в стенах специальных углублений (штроб) при помощи специального оборудования.

Так вот речь идет о прокладке в стенах коммуникаций, это в основном прокладка электрической проводки. А иногда и трубы замуровывают, например скрытая подводка воды к ванне или к умывальнику. Сейчас же все умельцы. Покупает человек мощный перфоратор и сразу видит перед собой огромный простор для фантазий

Считаю эту тему важной, поскольку подтачивают ребята несущие конструкции дома. В результате их деятельности могут пострадать все жильцы многоквартирного дома

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

  1. сперва выполните небольшие углубления по краям предполагаемой штробы;
  2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
  3. снимите верхний слой по уже отмеченной линии;
  4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
  5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
  6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор. В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и . Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

  1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
  2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво

Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено

  1. приобретите алмазный диск — без него у вас ничего не получится;
  2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
  3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

  • два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
  • регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Демонтаж старой линии

Перед полной заменой электропроводки в квартире потребуется демонтировать старые сети. Сначала из помещения выносят мебель, аппаратуру, полностью освобождают его от всех предметов. Затем отключают на вводе электроэнергию. Подготовившись, начинают демонтаж отделки, элементов сети. Удобнее всего его вести от распределительных коробок. Их легко «вычислить» по характерным контурам под обоями или пластиковым крышкам.

Сняв крышку с коробки, разъединяют соединения, вытягивают из штробы жилу. Иногда извлечение кабеля в многоквартирном доме сопровождается сильными повреждениями конструкции стен. Чтобы обойтись без особых разрушений, проблемный участок обрезают, тщательно изолируют, оставляют на старом месте. Закончив демонтаж, приступают к укладке новых линий.

Оценив масштабы мероприятий, многие мастера спрашивают: как поменять электропроводку в квартире с минимальными затратами? Такой вариант существует. При небольшом бюджете обходятся добавлением недостающих линий, установкой дополнительных коробок, подключением резервных точек.

Источником неполадок с электросетью чаще всего становятся соединения (скрутки, спайки). Поэтому частичный ремонт считается временным решением.

Категорически запрещено напрямую соединять алюминиевый и медный провода. Разница их физико-химических свойств приводит к постепенному нарушению контакта, разрушению соединения. Поэтому качественный ремонт предусматривает полную реконструкцию электросети.

Старый алюминиевый провод

Возможно ли штробление стен в панельном доме


Если проштробленный канал не оголил арматуру железобетонной плиты, то беспокоиться не стоит Чтобы интерьер помещения не уродовали настенные коммуникации, их делают скрытыми. Для этого в ограждающих конструкциях делают штробление стен под проводку и трубы. Можно ли штробить стену в панельном доме под проводку? Конечно, это возможно, но при выполнении ряда условий.

Устройство каналов в теле перегородок в монолитном доме не вызывает проблем. Это касается и панельных домов. Перегородка – это конструкция, которая несёт нагрузку только от собственного веса и на несущую способность всего сооружения не влияет.

Другое дело – штробление несущих стен. Существенное нарушение целостности бетонных стен приведёт к потере их несущей способности, а это, в свою очередь, может вызвать непоправимые последствия.


Верхний слой бетона в ж/б плите от 30 до 50 мм

В интернете на эту тему можно встретить множество статей, утверждающих в категорическом тоне о невозможности штробления стен в панельном доме. Следует попробовать опровергнуть подобные высказывания.

Чтобы понять суть проблемы, надо знать конструктивные особенности железобетонных стен. Основную несущую нагрузку воспринимает металлический арматурный каркас, «пронизанный» массой бетона. Верхний поверхностный слой бетона играет защитную роль. Поэтому, если штробление стен под проводку не оголяет арматуру, то от этого никак не пострадают монолитные ограждения.

Защитный слой бетона, как правило, составляет от 30 до 50 мм. Для двухжильного провода глубины канала 10 – 15 мм вполне будет достаточно. Для укладки несколько жил следует пробить штробу в несущей стене глубиной 20 – 25 мм. Чем шире канал, тем больше можно проложить проводов.

Технология штробления стен

Проштробить стену можно несколькими способами:

Молоток и долото


Канал можно проштробить, постукивая молотком по долоту Канал в слое штукатурки можно пробить с помощью молотка и долота.

Штукатурка представляет собой, по сути, мягкий материал.

Лёгким постукиванием молотка по долоту пробивают канал нужной ширины. В качестве долота можно использовать стамеску.

Дрель и долото

В патрон дрели вставляют сверло для бетона. По всей длине штробы с небольшими промежутками делаются отверстия. Затем пробивают канал, удаляя долотом участки бетона между отверстиями.

Перфоратор

В инструмент вставляют наконечник в виде лопатки или пики. Работая в режиме отбойного молотка, перфоратор выбивает в бетоне штробу нужной глубины и ширины.

Штроборез


Устройство штробореза Электроинструмент оснащён одним или двумя режущими дисками. Двухдисковый штроборез позволяет вырезать каналы различной ширины. Расстояние между режущими дисками регулируется вручную.

Несущие стены панельного дома

Опорные вертикальные конструкции воспринимают основную часть веса находящихся выше этажей или кровли. В зависимости от расположения они могут иметь проемы для окон, балконных дверей.

Состоят несущие стеновые панели из следующих слоев:

  • Наружный слой – огромная масса высокопрочного бетона марки М400 равномерно покрывающая арматурный каркас.
  • Каркас из арматуры – сетка, занимающая большую часть объема панели и придающая ей прочность и жесткость. В качестве материала для такого каркаса используют пруты арматуры диаметром 12-14 мм, связываемые между собой при помощи специальной сталистой гибкой и устойчивой к коррозии проволоки.

Во многих современных панелях между наружным слоем с арматурной сеткой и внутренним отделочным располагается слой утеплителя – каменной или базальтовой ваты.

Строительными правилами категорически запрещено штробить следующие конструкции панельного дома:

  • плиты перекрытия потолка или полов,
  • ригеля.

Внутри плит перекрытия имеются уже готовые продолговатые полости, через которые можно протянуть проводку. Ригеля нет смысла штробить, так как они все равно будут закрываться декоративной отделкой, под которой можно будет расположить электрические провода.

Как определить несущую стену

  • выходящие на улицу или лестничную площадку, в подъезд;
  • разделяющие две соседние квартиры;
  • расположенные перпендикулярно плитам перекрытия;
  • имеющие толщину не менее 20 см без учета отделочных слоев штукатурки, шпатлевки.

Все остальные стеновые конструкции относятся к перегородкам.

При определении несущих стен в квартире, учитываю также, к какому проекту относится данное жилое здание. Панельные дома серии 1-464 имеют не только наружные, но внутренние несущие стены, в то время как дома серии 1-335 характеризуются только наружными панелями.

Можно ли штробить несущие стены и потолок

По всем существующим в настоящее время правилам и строительным нормам, постановлениям и законодательным документам в области строительства прокладка штроб в несущих стенах и имеющих большое количество пустот межэтажных плитах перекрытия запрещена.

Штробить несущие стены в монолитном доме под проводку или другие коммуникации запрещено. То же самое касается потолка, Так как он состоит из плит перекрытия. Если стена не является несущей, штробление в ней может производиться безо всяких ограничений.
