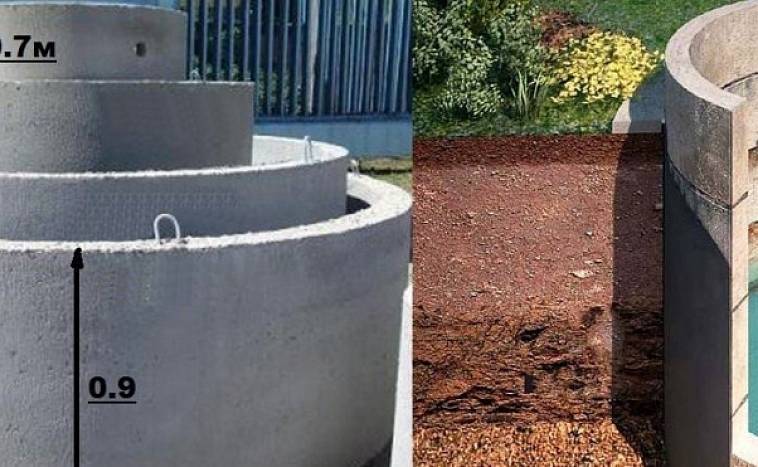

Размеры бетонных колец для канализационных колодцев

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

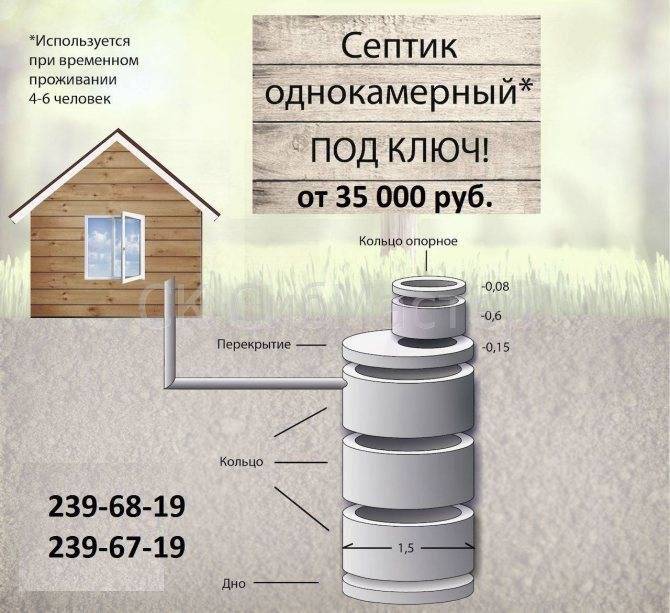

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Монтажные работы

Установка колодцев канализации выполняется в несколько этапов. Для примера можно рассмотреть сооружение из железобетонных колец.

Этап 1. Земляные работы.

Канализационный колодец из любого материала устанавливается в предварительно вырытый котлован. Его объем зависит от размеров сооружения. Небольшое углубление можно вырыть своими руками, котлован больших размеров роют экскаватором.

На этом же этапе готовят дно котлована. Для накопительного сооружения выполняют работы по следующей схеме:

• Насыпают слой щебня толщиной 15-20 см, хорошо утрамбовывают.
• Поверх подушки заливают бетонный раствор.

В случае с дренирующим дном цементным раствором заливают площадку по периметру обсадного кольца.

Этап 2. Сборка рабочей камеры.

Перед установкой в кольцах из железобетона делают отверстия. В них будут входить трубы, отводящие стоки канализации от бытовой техники и сантехнического оборудования.

Первое кольцо устанавливают с использованием бетона марки М100. В подготовленные отверстия вставляют канализационные трубы, заделывают образовавшиеся пустоты бетоном. Далее ставят обсадные кольца по очереди, заполняя щели цементным раствором.

Этап 3. Монтаж люка.

Люк – это одна из важных частей канализационного колодца. Через смотровое отверстие под люком откачивают нечистоты или осматривают внутренние трубы. Для монтажа люка выполняют следующие работы:

• После установки последнего обсадного кольца все сооружение накрывают железобетонной плитой. В ней предварительно делают смотровое отверстие.
• Кромки отверстия защищают от механических воздействий металлическим ободом.
• В отверстие устанавливают чугунный люк.

Этап 4. Прокладка сточной трубы.

Грамотная установка канализационных колодцев предполагает правильно расположенные сточные трубы:

• Отводящая труба заглублена не меньше 0,7 метра.
• Правильный уклон сточных труб составляет 2 см на 1 метр.
• Трубопровод, по которому стоки входят в колодец, должен располагаться выше отводящей трубы.

Этап 5. Герметизация сооружений.

Одним из критериев качественного выполнения монтажных работ можно назвать отсутствие неприятных запахов. Кроме того в герметичную конструкцию не проникают грунтовые воды, которые могут ускорить наполнение колодца нечистотами.

Герметизация накопителя выполняется по следующим правилам:

• Участки, подлежащие герметизации, очищают от грязи, пыли.
• Поверхность смачивают водой для повышения адгезии.
• Для гидроизоляции колодца канализации используют влагостойкие мастики.

Колодец для водоснабжения

Питьевой колодец предназначен для подъема на поверхность чистой грунтовой воды. С учетом этого он отличается значительно большей глубиной шахты (в среднем 12-15 м, но иногда и более 20 м). Конструкция его включает как подземную, так наземную (оголовок) часть.

Подземная система представляет собой шахту или скважину с прочными, герметичными стенками и естественным дном с фильтрующей способностью. В задачу колодезного ствола входит сбор достаточного объема чистой воды, исключая ее загрязнение через боковые стенки от осадков, паводковых вод и т.д. Конструкция подземной части должна иметь достаточную механическую прочность, надежно противостоящую грунтовой подвижке, зимнему промерзанию и влиянию иных факторов.

Наземная часть обеспечивает такие функции: подъем и распределение воды, защита колодца от внешних воздействий (грязь, осадки и т.д.). Она включает следующие необходимые конструктивные элементы: обустроенный колодезный выход на поверхность, подъемное устройство и защитные конструкции (навес, кровля, люк и т.п.). Наиболее популярным типом подъемного механизма является ворот с ручным приводом и закрепленным на нем тросом с ведром.

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома – 5 м;
• к общим дорогам – 5 м, подъездным – 3 м;
• от колодца – 30 м;
• от границы соседнего участка – 3 м;
• к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху – 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

• цемент марки М200 и выше;
• арматура;
• бетономешалка;
• тачка и большие емкости;
• форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Как сделать опалубку своими руками?

1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
2. Установить армирующий каркас (сваренные или скрепленные прутья).
3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
4. Сначала снимается внутренняя часть опалубки, затем внешняя.

Альтернатива пластиковой вставке

Прежде необходимо опустошить  подлежащий ремонту резервуар-накопитель или септик-отстойник, выполнив откачку содержимого с привлечением команды ассенизаторов. Услугу по откачке септика, вывозу его содержимого оказывают коммунальные службы и частные компании. Дешевле напрямую договориться с ассенизатором муниципальных служб.

Ассенизационному транспорту понадобится подъездная площадка к объекту работ. Причем дистанция подъезда будет тем меньше, чем короче транспортный рукав машины. Его допустимая длина составляет до 180 метров и даже больше – до 500 м, если это высоконапорный полиэтиленовый рукав.

Откачку септика должны выполнять подготовленные специалисты, любители не справятся. Работы по вычистке септического резервуара производятся особым насосом – канализационным (фекальным).

Гидроизоляция швов бетонного септика

Чтобы заделать щели между бетонными кольцами колодца, необходимо добраться до них снаружи конструкции. Нужно вырыть канаву вокруг септика на глубину, позволяющую работать со стыками между ж/б секциями.

Соответственно, чем больше колец в составе конструкции резервуара – тем более глубокую канаву придется рыть. Ширина канавы – не менее метра. В узкой канаве будет трудно работать.

Откопав стены септика, нужно их просушить. К началу гидроизоляционных работ темных пятен на бетонных стенках быть не должно. Швы требуется вычистить от набившегося мусора и грунта, обнажив полость как минимум на 70 мм глубину.

Если ожидается дождь, следует застелить колодец и выкопанную вокруг него канаву влагонепроницаемым материалом (полиэтиленовой пленкой, брезентом и т.п.).

Если откапывать септик узкой траншеей – не хватит места для гидроизоляционных работ

Для заполнения швов требуется хорошо промятая глина и штукатурная терка. Глину следует разминать ногами в тазу или иной подобной емкости. Набивка стыков между бетонными кольцами непромятой глиной неэффективна – структура ее буден неравномерной, включать пустоты, которые пропустят воду.

Заделку наружных швов между бетонными секциями септика можно выполнить цементно-песчаным раствором, замешанным на жидком стекле. Состав смеси: жидкое стекло, цемент и сеяный мелкий песок в пропорции 1:1:3.

Готовить смесь следует малыми порциями – при добавлении жидкого стекла раствор быстро застывает. Швы заполняются таким раствором при помощи шпателя.

Стыковой раствор также готовится из смеси цемента со строительным клеем ПВА. Пропорция: 5 частей цемента на 1 часть ПВА. После заполнения раствором швов, сверху можно нанести два-три слоя жидкого стекла. Это усилит гидроизоляцию.

Перед заполнением швов цементным раствором, необходимо обработать их грунтовкой. Для септиков применяются технические грунтующие материалы. К примеру, такой – одна часть битума на три части бензина.

В структуре бетонного камня есть поры, потому собранные из ж/б колец септики пропускают воду, пусть и в незначительном количестве. При замерзании вода в порах будет кристаллизоваться, увеличиваться в объеме и разрушать в итоге монолитное соединение.

Чтобы избежать разрушения бетона кристаллизующейся водой нужно пропитывать бетон с наружной стороны битумной мастикой как минимум на 0,5 м ниже глубины сезонного промерзания в регионе

Монтаж рулонной гидроизоляции

Завершив работы по швам бетонных колец, приступаем к формированию поверхностного слоя защиты резервуара от влаги. Если для стыков использовалась глина, то поверх них наносить рулонные материалы нельзя – глиняная штукатурка будет выломана при застывании клеевой мастики.

Внешнюю поверхность бетонного колодца требуется полностью покрыть грунтовкой, например, битумно-бензиновой. Это улучшит склеивание рулонной гидроизоляции с бетонными кольцами. Затем стенки промазываются разогретой гудронной мастикой, клеится рулонно-битумный материал в два-три слоя.

Отметим, что битумная мастика для гидроизоляции стен септика рулонными материалами не подходит – при остывании она растрескивается.

Если в регионе устройства септика фиксируется высокое зеркало грунтовых вод, то гидроизоляцию рекомендовано проводить на всю высоту шахты канализационного колодца

Чтобы снизить или устранить вероятность пучения грунтов вокруг бетонного ствола, применяется песчано-щебневая засыпка (40% песка, 60% щебня). Ею заполняется канава, ранее отрытая вокруг подземного резервуара для ремонта швов между колодезными кольцами.

Если под слоем почвы на участке залегает песок без глинистых включений, гравийные или щебенистые отложения, то засыпку можно проводить грунтом отвала, сформированного при разработке котлована вокруг септика.

Маркировка ЖБ колодцев

Сооружения могут различаться по своему назначению. И чтобы отличить один вариант от другого, их маркируют.

Маркировка такова:

• Водосточные колодцы и их рабочие камеры отличаются аббревиатурой ВС;
• Колодцы из железобетона для приема дождевых вод обозначаются буквами ВД;
• Есть колодцы, которые устанавливаются одновременно для водопроводных и газовых систем, они обозначаются аббревиатурой ВГ;
• Также существуют круглые плиты перекрытия для колодцев, отверстие у которых находится с краю, их обозначают ПК;
• Такие же плиты перекрытия, но с отверстием по центру, обозначаются аббревиатурой ПВГ;
• Кольца для горловины колодцев имеют в своей маркировке букву К.

Зная эту маркировку, вы сможете подобрать нужный элемент. Как видите, здесь все достаточно просто.

Железобетонные колоды уже с успехом заменяются полимерными изделиями. Однако из-за высокой прочности и низкой стоимости их до сих пор используют для организации канализационных сетей в городе и на загородных участках.

Разновидности колодцев

Железобетонные колодцы наиболее часто используют для организации канализационной системы. Эти универсальные изделия выполняют очень важные функции:

1. Канализационные смотровые колодцы можно встретить в городе наиболее часто. Они необходимы для того, чтобы рабочие могли проверить состояние элементов трубопровода и в случае необходимости произвести ремонт.
2. Перепадные бетонные необходимы там, где соединяются два трубопровода, находящиеся на разной высоте, то есть в месте большого перепада.
3. Поворотные необходимы в местах резкого поворота труб. Они помогают предотвратить скопление засоров, а также выполняют функцию смотровых.
4. Фильтрующие колодцы – это именно та часть, куда направляются все сточные воды. Здесь они очищаются, проходя через фильтры с отверстиями разной фракции.
5. Накопительные или отстойные также участвуют в очистительной сточной системе. В них происходит отстаивание сливных вод, а также оседание и всплывание взвешенных веществ.
6. Ливневый типовой колодец необходим для того, чтобы воды, накопившиеся в период дождей, не затапливали город, а сливались в канализацию.

Для монтажа железобетонных канализационных колодцев применяется тяжелая техника

В централизованной канализационнойсистеме используются все описанные виды колодцев. Для организации автономной канализации обычно применяются только очистные сооружения. Однако в некоторых случаях возможна установка и дополнительных вариантов.

https://youtube.com/watch?v=zNRyuTcY2Zk

Такие колодцы могут иметь разную форму. Иногда используются даже квадратные и прямоугольные конструкции. Однако чаще можно встретить вариант в форме цилиндра, именно поэтому вы можете видеть в городе обилие круглых крышек.

Кстати, такое устройство, как колодец, используется не только для оборудования канализации. Ими оснащают также водопроводные и газовые трубные системы.

Основные виды канализационных конструкций

В настоящее время железобетонные колодцы являются ключевой составляющей бытовой станции водоотвода, очистки стоков и ливневой канализации. Изделия из этого материала востребованы для работы в твердых каменистых, сыпучих и влажных грунтах, а способность выдерживать большие нагрузки, не подвергаясь деформациям, делает их незаменимыми в специфических условиях. При сборке емкостей для канализации задействуется водонепроницаемый бетон с улучшенными эксплуатационными показателями.

В зависимости от проницаемости выделяют следующие типы составов:

1. Кольца с нормальной проницаемостью. Подобные конструкции необходимы для смотровых и контрольных резервуаров, систем приема воды и дренажа. За счет отличных эксплуатационных свойств они могут использоваться для монтажа в слабоагрессивной почве.
2. Кольца с низкой и особо низкой проницаемостью. Этот тип канализационных ж/б колодцев создается на основе специальных марок бетона с добавками герметизирующих смесей. Сферы применения очень обширные: кольца применяются для обустройства отстойников, камер септиков и резервуаров-фильтров.

Кольца для канализации

Главным элементом канализационных колодцев являются кольца, которые создаются из высококачественного, проницаемого состава, с помощью метода вибропрессования. Применение этой технологии гарантирует отличные прочностные показатели и большой срок службы. Чтобы усилить конструкцию следует задействовать металлическую арматуру.

Если речь идет о канализационных колодцах, то их кольца соединяются посредством замкового соединения. В таком случае на верхнем крае конструкции имеется небольшой выступ, который соединяется с пазом по нижнему краю второго кольца. Наличие замкового механизма предотвращает вероятность смещения и горизонтального срыва при возможном подъеме грунтовых вод. Кольца надежно закрепляются, а необходимость применять армированные скобы отсутствует.

Жб колодцы для канализации оснащены специальным крюком, который используется для подъема и транспортировки. Внутренняя часть конструкции обладает специальными выступами, по которым мастер может свободно спуститься вниз. Трубопроводы подаются через специальные отверстия на этапе заливки. Их диаметр составляет до 600 миллиметров, т. к. этого вполне хватает для монтажа любых бытовых труб.

Если задача заключается в обустройстве глубокой канализации, то в этом случае принято задействовать вертикальное соединение деталей, а также помещать на дно шахты плиты днища и перекрытия. Для подобных сооружений используют такие кольца:

1. Стеновые. Представляют собой конструкции круглой формы, оснащенные замков, но не имеющие днища и перекрытия.
2. Доборные. Необходимы для поднятия высоты канализационной шахты. Обладают тем же диаметром, что и стеновые изделия, но отличаются высотой.
3. Кольца с днищем. Исполняют роль основания герметичного ствола шахты. Защищены от проникновения влаги и прочих воздействий.

Дополнительные составляющие

При обустройстве колодцев ж/б канализационных, кроме колец применяются и дополнительные составляющие из бетона и железобетона. В их числе:

1. Плиты перекрытия. Используются для установки перемычек между каждым элементом.
2. Крышки. Представляют собой массивные конструкции из бетона, которые монтируются непосредственно на самое верхнее кольцо. Ревизионные колодцы оснащаются крышками с заводским отверстием люка. В зависимости от диаметра используется горловина или крышка из бетона, чугуна или полимерного сырья.
3. Днища. Размеры основания должны соответствовать диаметру стеновых колец.
4. Желоба. Продаются в строительных гипермаркетах в различных типоразмерах. Их задача заключается в отводе воды в ливневой системе. При укреплении траншей и укладке систем трубопровода применяются глубокие желоба.

Требования к установке канализационных колодцев

Прежде, чем выполнять монтаж канализационных колодцев по СНиП, нужно определить место расположения конструкций.

Если речь идет о смотровых колодцах, то они устанавливаются с шагом в 40 метров при диаметре канализационных труб 150 мм и с шагом в 50-60 метров, если диаметр труб составляет 200 мм.

Что касается накопительных и фильтрационных колодцев, то тут СНиП дает совсем другие нормы расположения.

Они основаны на расстоянии колодца до определенного объекта:

Требования к расположению колодца по СНиП

• не менее 5 метров до жилого дома;
• 1 и более метров до хозяйственных построек;
• 3 метра до ограждения участка или автомагистрали;
• 30 метров до скважин с питьевой водой или водоемов;
• 20 метров до сада или огорода.

Соблюдая эти нормы, вы защищаете себя и экологию от возможных последствий выхода из строя колодца, грозящего проникновением сточных вод в грунт, распространением их грунтовыми водами. Также есть некоторые требования к технологии устройства канализационных колодцев.

Они заключаются в следующих моментах:

Требования к технологии устройства СНиП

• глубина котлована, вырытого под колодец, не может превышать 2,5 метра;
• дно фильтрационного колодца должно находиться на расстоянии 1 метр от максимально возможного уровня грунтовых вод;
• при высоком уровне грунтовых вод обязательно должна обустраиваться гидроизоляция;
• диаметр котлована должен быть на 50 см больше диаметра колодца;
• на дно котлована обязательно должна укладываться песчаная подушка высотой в 10 см;
• между дном колодца и нижней частью канализационной трубы должно оставаться расстояние 0,6 метра.

Это то, что касается требований с точными данными. Если же говорить про саму процедуру установки канализационного колодца, то она предполагает такую последовательность работ:

Монтаж колодца по СНиП

• рытье котлована требуемых размеров;
• утрамбовка дна котлована;
• укладка песчаной подушки;
• монтаж дна канализационного колодца;
• установка бетонного кольца на дно;
• герметизация стыка;
• установка следующего кольца с последующей герметизацией шва;
• подвод канализационных труб;
• обустройство гидроизоляции и теплоизоляции;
• установка перекрытия;
• монтаж ревизионного люка.

Монтаж пластикового колодца

Если говорить об установке пластикового колодца, то после погружения на песчаную подушку он должен быть надежно на ней закреплен при помощи специальных ремней.

Затем емкость наполняется водой, выполняется обратная засыпка пространства между нею и стенками котлована.

С этой целью используется смесь песка и щебня.

Поверх пластикового контейнера укладывается слой теплоизоляции, предотвращающий замерзание стоков в зимний период времени.

Как предотвратить смещение колодезных колец в дальнейшем

Сдвиг нижних элементов колодца не устраняют из-за сложности выполнения ремонта в обводненном грунте. Поправляют стыки 2-3 верхних колец.

Чтобы исключить смещение бетонной крепи при дальнейшей эксплуатации колодца

, используют 3 способа:

• Заменить прежние элементы ствола звеньями с фальцевым замком. Торцевые части колец формируются по схеме паз-выступ. При такой стыковке горизонтальный сдвиг становится невозможным.
• Закрепить элемент бетонной крепи от смещения относительно оси выработки посредством связки соседних колец при помощи металлических скоб. Отверстия под них пробивают на расстоянии ≥25 см от стыка.
• Присоединить звенья посредством установки стальных пластин снаружи и внутри стенок колец на болты Ø12−14 мм.

Подвижки грунта, приводящие к смещению полых бетонных блоков, происходят на обводненных пученистых почвах. Нагрузки от мерзлых горных пород выше, на верхние кольца ставят не меньше 4 скоб или пластин. Ниже уровня промерзания достаточно 2 скреплений.

Устройство входов трубопровода в колодцы

В зависимости от конкретных условий грунта ,вход труб в колодец может выполняться по-разному.

Примыкание труб в сухом грунте

Для сухого грунта выполнить его проще. Здесь используются только два вида материалов: цемент, указанный на рисунке цифрой 1, и асбоцементная смесь, обозначенная цифрой 2.

Для мокрого грунта к указанным материалам добавляются также смоляная прядь 3 и слой гидроизоляции 4.

Вход в мокром грунте

Оба способа рассчитаны на непросадочные грунты.

В регионах, где возможны подвижки грунта, соединение устраивают подвижным, используя обмотку трубы при помощи пластичной гидроизолирующей набивки.

Иногда в отверстие в стенке люка вставляют металлическую гильзу, а набивку устраивают уже внутри нее.

Какие требования существуют в СНиП к канализационным колодцам

Прежде всего, следует рассмотреть требования к канализационным колодцам, затрагивающие вопрос выбора материала их изготовления.

Конструкции должны отличаться высокими показателями герметичности и прочности.

СНиП разрешает использовать в обустройстве колодцев следующие материалы:

• готовые конструкции из пластика или полиэтилена. Они изначально изготавливаются профильными заводами в полном соответствии с ГОСТами, поэтому здесь будет стоять вопрос только в определении подходящих размеров конструкции;

  Пластиковые колодцы

• железобетонные изделия – это бетонные кольца, выпускаемые заводами в соответствии с нормами ГОСТ. Здесь потребуется рассчитать количество требуемых изделий и диаметр колец;

  Железобетонный колодец

• бутовый камень или влагостойкий кирпич – эти материалы тоже можно использовать для обустройства колодцев, но в связи с трудоемкостью работы они применяются сегодня достаточно редко.

  Колодец из бутового камня

Регламентируются нормами и размеры колодцев. Они будут зависеть от диаметра канализационных труб, используемых в обустройстве системы канализации. Наблюдается следующая взаимосвязь:

Диаметр канализационного колодца, чертёж

• для труб диаметром меньше 300 мм диаметр колодца должен составлять минимум 1000 мм;
• для труб диаметром 300 мм и более, диаметр колодца должен быть 1500 мм и больше. Можно монтировать квадратные колодцы. Здесь длина одной стороны не должна быть меньше 1 метра.

Есть и строгие требования касаемо монтажных работ. Рассмотрим их далее.
