Как сделать электрощиток в гараже своими руками

Розетки и подключение кабеля заземления

Потребители электрической энергии подключаются путем использования обыкновенных розеток, имеющих заземление. Потребители с высокой мощностью потребления тока подключаются при помощи электрических автоматов. Общее подключение к внешней линии электропередачи осуществляется при помощи общего автомата.

Если планируется использовать в помещении сварочный аппарат, то стоит помнить, что он сам по себе тянет много электроэнергии, и стоит заранее включить требование в обеспечении сварочного аппарата необходимой мощностью в схему проекта.

В основном освещение и розетки не тянут большое количество мощности и подключаются с помощью предохранителя на 16А, в то же время сварочному аппарату требуется предохранитель минимум на 50А. Стоит заранее это продумать и во время подключения ориентироваться на свои расчеты и на данные номинального тока оборудования.

Необходимые элементы электропроводки

Есть ряд аппаратов и устройств, которые обязательно должны быть в гараже:

1. Счётчик электроэнергии. Если подключение гаража производится от квартиры, то электросчётчик не нужен.
2. Вводной автомат. Отключает электроэнергию в гараже при коротком замыкании или токах перегрузки. Ток автомата определяется по разрешённой мощности в кооперативе. Если подключение произведено от частного дома или квартиры, то ток автомата выбирается не больше вводного автомата в квартире или частном доме.
3. УЗО (устройство защитного отключения). Оно отключает электропитание от сети при появлении тока утечки на «землю» или человека.
4. Понижающий трансформатор. Если в гараже есть смотровая яма, то стационарные и переносные светильники в ней должны быть на пониженное напряжение. По ГОСТу вторичная обмотка трансформатора должна быть заземлена. Иногда к светильникам 12В подключают зарядное устройство для аккумулятора, если в нём есть соответствующий выход.
5. Заземление. Все розетки, светильники и другие электрические приборы необходимо заземлять. К примеру, в металлическом гараже заземлять необходимо весь гараж, а также все металлические части.

Важно! Использовать в качестве заземления нулевой провод категорически запрещается! Можно с помощью автоматов разделить разные электроприборы — отдельно светильники, отдельно розетки. Целесообразно отдельными автоматами включать зарядное устройство и сварочный аппарат

Схема при подключении 380В отличается большим количеством проводов.

Как провести электричество в индивидуальный гараж?

Для того, чтобы подключить индивидуальный гараж к электрической сети, нужно обратиться в ресурсоснабжающую организацию. При этом не имеет значения, кто обращается: физическое лицо или организация. Подключение производится на общих основаниях, что прописано в ПП № 861 от 27.12.2004 г. Вся процедура состоит из 2 этапов.

Этап 1 — Получение разрешения

Проводить электричество куда бы то ни было (на участок, к дому, к гаражу) можно только после получения разрешения от компании, поставляющей электричество. Какие документы нужны?

Кроме заявления на подключение, энергетикам необходимо предоставить:

• копию паспорта собственника;
• копию документа о праве собственности;
• копию ИНН;
• список всех устройств, имеющихся в гараже, с указанием их мощности;
• технические документы на гараж;
• план гаража, на котором указаны расположение столбов электроэнергии, трубопроводов газа, воды и канализации и места, где установлены разводки;
• расчёт потребления.

Заявление и документы можно предоставить 3 способами:

• отправить по почте России;
• принести лично в компанию;
• дистанционно.

Заявка рассматривается в течение месяца (при личной подаче) или в течение 45 дней (если отправлено почтой). После рассмотрения заявки компания-поставщик пришлёт собственнику 2 экземпляра договора на оказание услуг по подключению электричества и технические условия (ТУ). Если всё устраивает, то на договорах необходимо поставить подписи, а один экземпляр — отправить обратно компании.

Этап 2 — Подключение

В назначенную дату специалисты энергетической компании придут по указанному адресу и выполнят подключение от столба к вводному щиту, опломбируют счётчик и составят акт о подключении абонента.

Разводка и прокладка электрической проводки будет произведена согласно действующим нормам с соблюдением техники безопасности.

Виды

Выпускаемые электросчётчики различаются по нескольким критериям. Это распространяется и на приборы учёта, приобретаемые для установки в гараже. Рассмотрим детальнее разновидности таких аппаратов.

По количеству фаз

По числу фаз, счётчики бывают:

• однофазными – когда подключается по одному фазному и нулевому проводам;
• трёхфазными – при одном нулевом проводе присутствует 3 фазных.

Трёхфазные приборы работают на напряжении величиной 380 В и предусматривают возможность использования станочного и сварочного оборудования, хотя и при однофазном счётчике их тоже можно использовать, если у вас все рассчитано правильно.

По числу тарифов

По данному показателю выпускаются аппараты:

• однотарифные,
• двухтарифные,
• многотарифные – учитывающие показания при нескольких тарифах.

Многотарифные приборы программируются таким образом, что показания суммируются отдельно для времени действия определённого тарифа. Это позволяет владельцу сэкономить, перенеся использование энергоёмкого оборудование на период времени, когда действует более дешёвый тариф.

По принципу работы

По принципу работы, потребитель может отдать предпочтение аппарату следующего типа:

• индукционного – устаревшая, но более простая модель, принцип действия которой основан на вращении диска за счёт воздействия электромагнитного поля потребляемой энергии, с отсчётом показаний посредством масштабирующего редуктора;
• электронного – современные модели, преобразующие поток энергии за счёт схемы печатной платы и выводящей данные на жидкокристаллический дисплей;
• гибридного – совмещение двух вышеуказанных видов приборов, где вращение диска преобразуется в отчётные данные электронной схемой.

Первые из указанных счётчиков предусматривают учёт по одному тарифу. Электронные позволяют, наряду с многотарифным измерением, выполнение многочисленных дополнительных опций по контролю показателей сети, хранению данных и прочих функций.

По способу подключения

Счётчики могут предусматривать следующие способы подключения:

• непосредственное – когда провода подключаются непосредственно к прибору, согласно паспортной схеме;
• трансформаторное – с использованием дополнительных трансформаторов, через которые подсоединяется счётчик к сети.

Обычно через трансформатор подключаются трёхфазные приборы.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Что потребуется для самостоятельного подключения

Как минимум нужно купить материалы, чтобы собрать щиток согласно утвержденной схеме. А также материалы, чтобы протянуть кабель от ЛЭП до дома. В зависимости от типа прокладки кабеля и сложности работ, возможно, потребуется помощь электрика.

Перечень оборудования. Щит учета обычно устанавливают на ближайшую к границе участка опору ЛЭП, но также его можно установить на отдельную трубостойку, забор или фасад дома. Место установки согласовывают с сетевой организацией. Как правило, выбирают металлический щит с уровнем защиты IP54 — устойчивый к влаге и пыли.

Для удобного доступа и визуальной проверки щит монтируется на высоте 1,6—1,8 м над землей. Сетевая организация может поставить щит учета выше — в 2,5—3 метрах от земли, чтобы избежать кражи счетчиков и проводов. Для потребителя это означает, что придется ставить лестницу каждый раз, когда нужно добраться до счетчика или обесточить дом.

Внутри щита устанавливается вводной автомат и прибор учета — счетчик. После счетчика обычно ставят УЗО — устройство защитного отключения. Оно срабатывает на утечку тока и защищает человека от удара электричеством.

Свое УЗО впоследствии я перенес из щита учета в дом. Чтобы в случае, если оно сработает, не ходить к столбу

Что лучше — однофазная линия или три фазы. В зависимости от количества присоединяемых фаз бывают два вида вводов:

1. однофазный ввод — один провод фазы, нулевой проводник и заземление. Подаваемое напряжение — 220 В;
2. трехфазный ввод. Обычно это четыре или пять проводов: три фазы, нулевой проводник и заземление. Соответственно, напряжение либо 220 В — между фазой и нулем, либо 380 В — между двумя фазами.

Практически все бытовые электроприборы рассчитаны для работы по одной фазе. Но в частном доме трехфазный ввод может пригодиться. Во-первых, вы получаете возможность подключения трехфазных потребителей: электрокотла, электрической плиты, трехфазного сварочного аппарата, водяного насоса.

Во-вторых, при трехфазном подключении можно распределить всех однофазных потребителей равномерно: одну фазу использовать для питания электропроводки дома, вторую — для бытовых приборов на кухне, а третью — для электроснабжения вспомогательных помещений на участке. Таким образом достигается отсутствие перекоса фаз в электрической сети — нагрузка равномерно распределена.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

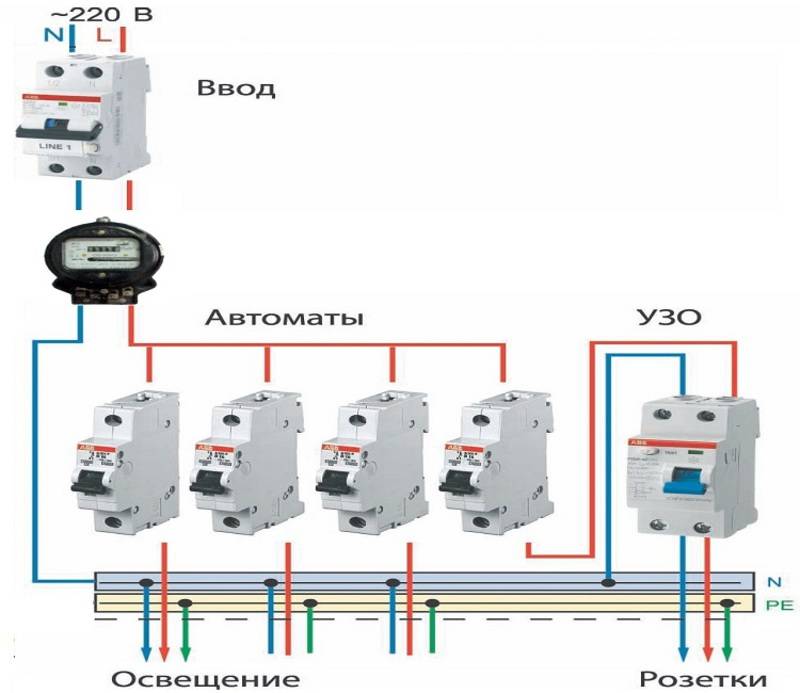

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

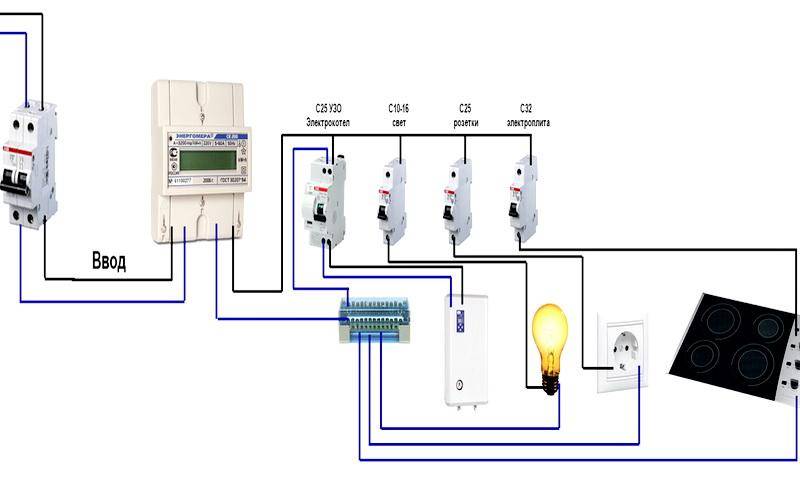

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

Обязательная проверка электрощитка на наличие повреждений и других дефектов

Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса

Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Требования к электрощиткам

Прежде чем приступить к установке электрощитка своими руками, нужно его выбрать.

К выбору нужно подойти с максимальной ответственностью, ведь от этого зависит не только последующий монтаж, но и удобство пользования и безопасность в доме.

Существуют определенные требования к электрощитам и их установке.

Требования к электрощиту и правила монтажа таковы:

Электрощитки заполняются строго по технической документации, которая прилагается к электрощитку. В документах прописано число УЗО, которые разрешено устанавливать; Обязательно электрощиток должен обозначаться знаком электробезопасности, на котором указано номинальное напряжение; Электрощит должен быть изготовлен из негорючего материала, а покрытие не должно пропускать ток. Можно приобрести щиток из пластика или металла, покрытого специальной краской; На провода внутри и снаружи щитка наносится маркировка, которая обозначает группу элементов. Делается это с использованием бирок; К клемным колодкам нуля и заземления подключается только по одному проводу на клемму

Шины должны быть помечены синим цветом для нуля и черным — для фазы; Автоматы между собой должны быть соединены шинопроводником; Корпус и дверцы электрощитка должны иметь заземление; Электрощиток обязательно должен иметь паспорт, в котором указывается тип электрощитка, уровень защиты, класс электрощитка, указания по установке, мерам предосторожности и многие другие данные; При монтаже щитка в деревянном доме — запрещена внутренняя проводка, но если нет возможности проведения внешней, то внутренняя проводка в деревянном доме обязательно выполняется в трубах или металлорукаве. Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме

Соблюдение указанных требований позволит без лишних проблем произвести монтаж электрического щитка своими руками в квартире или деревянном доме.

Но одних знаний будет недостаточно, нужна еще схема электрощитка, которая потребуется при проверке работ электриком.

Оборудование внешнего электроснабжения гаража

  Как правило, подвод электричества в гараже и гаражных кооперативах осуществляется централизованно.Кабели питания прокладываются в металлических, либо пластиковых трубах по фасадной (в спаренных гаражных боксах), либо тыльной стороне в однорядных боксах. Напротив каждого гаража устанавливается металлическая, либо пластиковая распределительная коробка, из которой через вводное отверстие, в которое вставляется пластиковая труба, электрический кабель заводится в помещение гаража.

Достоинством разводки в металлических трубах является повышенная пожаробезопасность и то, что, трубы являются элементом единого заземления на весь ряд боксов, а иногда и на весь кооператив. В этом случае при однофазном электроснабжении используется двужильный кабель вместо более дорогого трехжильного.

Выбираем счетчик для гаража

От правильно подобранного прибора учета и другого оборудования зависит безопасная эксплуатация электрооборудования в боксе. Выбор счетчика в гараж зависит от следующих условий:

• Какое электрооборудование предполагается использовать;
• На какое напряжение оно рассчитано — однофазное или трехфазное. Имеется ли в обществе возможность подведения трехфазного напряжения;
• Рассчитывается мощность установленного оборудования.

Собственник должен определиться с видом прибора. Предпочтение отдается недорогим однотарифным устройствам. Владельцы гаражей редко сидят там в вечернее и ночное время. Поэтому нет необходимости приобретать дорогие многотарифные счетчики.

Тип

Промышленностью выпускается несколько типов электросчетчиков для учета электроэнергии. Они подразделяются не только по видам крепления, условиям эксплуатации,но и конструктивно.

До недавнего времени выпускались индукционные приборы. Они простые и недорогие. Могут работать при низких температурах. Но при этом имеют высокую погрешность измерения.

Электронные устройства позволяют контролировать потребляемое электричество с небольшими погрешностями.Но не все производители выпускают приборы, работающие при низких температурах.

Трехфазные счетчики применяются при наличии трехфазного оборудования и возможности его подключения к гаражу. Прибор выбирают с учетом потребляемого тока и одновременной работы оборудования. От этого зависит надежность и долговечность прибора учета.

Конструкция

Индукционнный

Индукционный счетчик представляет собой две катушки. Одна токовая, а ко второй подводится напряжение. Между ними имеется зазор. В зазоре расположен алюминиевый диск, закрепленный в подшипниках скольжения. На оси диска смонтирована червячная пара, соединенная с механическим счетчиком.

При подключении нагрузки возникают вихревые токи, которые заставляют вращаться алюминиевый диск. Вращение передается на механический счетчик, который подсчитывает количество потребленного электричества.

Электросчетчик отличается простотой конструкции, надежностью и долговечностью. К недостаткам можно отнести большую погрешность измерения — до 2%.

Электронный

Современные электронные приборы используют преобразование аналоговых сигналов в цифровые. Для этого применяются специальные датчики импульсов. Они с помощью трансформаторов подключаются к электросети.

Цифровой сигнал поступает на микроконтроллер, который производит подсчет потребленного электричества. Данные отображаются на цифровом дисплее. Такие приборы имеют высокий класс точности 0,5%. Позволяют накапливать и передавать данные по специальным каналам связи.

Трехфазные электросчетчики имеют аналогичное устройство. Наибольшее распространение получили электронные приборы. Они надежны, имеют небольшие размеры, интегрируются в автоматизированные системы учета, некоторые модели могут поддерживать однофазный учет.

От каких факторов зависит выбор счетчика

Выбор электросчетчика следует начать с типа устройства. Изучить инструкцию и подобрать необходимую модель.

После чего выбирают подходящий счетчик в гараж по параметрам:

Рассчитывают максимальный ток потребления. Обычно достаточно 10-50 А. Если предполагается установка металлорежущего станка и другого энергоемкого оборудования, то электросчетчик должен выдерживать нагрузку в 100 А. Но прежде чем монтировать такое оборудование, рекомендуется уточнить параметры подводящей сети. Эту информацию можно получить в электросетях, обслуживающих ГСК;
Установка металлорежущего оборудования предполагает подведение трехфазного питания. Поэтому в правлении кооператива уточняют возможность подведения необходимой линии;
Определяются с характеристиками прибора, подбирают подходящий тип. От дополнительных опций зависит стоимость устройства. На надежность и долговечность цена не влияет. Не стоит в гараж приобретать многотарифные приборы, которые имеют дополнительные опции

Они при эксплуатации гаража, скорее всего, не пригодятся;
При замене вышедшего из строя счетчика на новый обращают внимание на требования к монтажу. Не каждый счетчик можно смонтировать на ДИН рейку;
Для того чтобы определить, какой счетчик электроэнергии лучше поставить, учитывают класс точности прибора

Он не должен превышать 2%. В противном случае его не примут в эксплуатацию контролирующие органы.

Как подать заявку на подключение через интернет?

У многих собственников возникает вопрос: «Чтобы провести свет в гараж от столба, к кому нужно обратиться?» Отвечаем: обращаться необходимо в компанию, поставляющую энергоресурс в вашей местности. Процедура в данном случае будет состоять из тех же этапов, что описаны чуть выше.

Электросетевая компания протянет свой кабель от линии на столбе к входному щитку на стене гаража. Правда, такой способ не вполне приемлем, так как счётчики на внешней стене гаража зачастую просто разбиваются вандалами. Поэтому есть второй вариант, который предусматривает подземную укладку силового кабеля в металлической трубе от столба с линией электропередачи.
