Автономная канализация своими руками: виды сооружений и этапы монтажа

Как правильно сделать канализацию в частном доме

Создание любых коммуникационных систем, начинается с разработки рабочего проекта. В нем указывается схема разводки труб и место установки септика. После того как проект будет подготовлен и утвержден, можно выбирать подходящий канализационный коллектор, определить необходимый диаметр, и сколько потребуется материалов для работы.

Место для установки септика

При создании канализационной системы, важно выбрать правильное место для септика. На выбор влияют такие факторы как:

глубина расположения почвенных вод;
особенности рельефа (нужно принимать в расчет направление уклона на участке);
расположение источников воды;
глубина промерзания грунта;
структура грунта.

Монтаж септиков нужно производить с учетом нескольких требований:

устанавливать конструкцию можно не ближе 5 метров от жилого дома;
расстояние до колодца не менее 30 метров;
от зеленых насаждений септик размещают не ближе 3 метров.

Для септика и выгребной ямы необходимо предусмотреть место для заезда ассенизационного автомобиля.

Правильная организация канализации внутри дома

Сначала устанавливают центральный стояк, для него нужно использовать трубу 110 мм диаметром. Для беспрепятственного удаления газов, располагают стояк таким образом, чтобы его верх выступал выше кровлей дома или выходил на чердак. Внутри дома центральный стояк нужно устанавливать не ближе 4 м от окон.

После этого укладывают горизонтальные трубы, необходимо предусмотреть ревизионные лючки, они позволят при необходимости проверить состояние труб и будет проще удалить засор. Лючки необходимо установить над унитазом и возле самых низких участков системы.

Все сантехнические приборы должны иметь сифоны с водяным затвором. Это предотвратит проникновение неприятных запахов в дом. Нежелательно укладывать трубы с поворотами в 90°, это заметно осложнит перемещение стоков.

Унитаз, к канализации подключают напрямую, необходимо использовать трубу не меньше 100 мм диаметром. Умывальник и ванную можно подключать трубой 50 мм диаметром. Размещать их нужно с небольшим уклоном – примерно 5 мм на 1 м погонный, это облегчит перемещение стоков.

Прокладываем трубу под основанием

Электричество можно проводить в коттедж из любых мест. Но вот канализация — это другое. Здесь так не получится и придется прибегнуть к серьезным строительным задачам.

Для подвода стоков применяют стальные или ПВХ материалы. Для ее прокладки следует выкопать ров глубиной 2 м или менее. Затем этот ров должен подводиться под опоры дома. Параметры рва зависит от глубины замерзания почвы.

Непосредственно трубопровод нужно произвести под основанием. Для этих целей следует пробить отверстие в фундаменте. Чтобы все получилось максимально красиво и аккуратно, можно использовать преимущества алмазного инструмента. Трубу следует проложить через специальный футляр.

Какой вариант выбрать?

Оптимальным и доступным для реализации своими силами вариантом считается установка септика. Канализация дачи — важный элемент благоустройства, но тратить на него слишком большие деньги никому не хочется. По трудозатратам строительство примерно равно созданию выгребной ямы, а эффект и экономия значительно выше. Кроме того, не обязательно устраивать мощную очистную систему, вполне достаточно небольшого сооружения, отвечающего потребностям одной семьи. Для создания понадобятся самые обычные инструменты, можно использовать подручные или бывшие в употреблении материалы. Основная задача — правильно понять принцип работы и делать все тщательно, учитывая возможные сложности и нюансы.

Подключение дома к канализации с чего начать

Подключение канализации делится на два типа. Они бывают раздельные и смешанные. Раздельная используется в случаях, ливневых и бытовых подключениях. А вот смешанные, используется только при трубопроводе смешанного типа.

Стоит отметить, что сам застройщик финансирует канализационный ввод. Этот процесс связан с большими суммами. Но если у владельца дома нет таких денег, то есть возможность сэкономить. В данном случае, придется осуществить модернизацию централизованной ветки. В первую очередь, владелец обязан обратиться в водоканал и преложить свое сотрудничество, то есть определенную плату за работу. Если, в учреждении подтвердят ваше заявление, то часть суммы денег будет оплачена самой организацией. Однако, можно и заплатить деньги сговорившись с соседями. Если их устроит данный метод, то вам будет намного легче справиться с заданием.

Многие люди не любят заниматься хлопотливыми делами и предпочитают не ходить в различные учреждения. Существует оптимальное решение. Можно обратиться в компанию, где занимаются этими делами, предоставить все документы и оформить договор. Они все сделают за вас. Только перед тем, как довериться компании, необходимо уточнить, готовы ли они справиться с задачей. Не забывайте, что все услуги достаточно дорогие. Поэтому если у вас нет достаточных средств, то не стоит обращаться.

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,
Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

Керамики
Асбестоцемента
Пластика
Стали
Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
Прочность. Трубы хорошо переносят статическое давление и удары.
Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
Высокая устойчивость к перепадам температур.
Хорошо переносят небольшое внутреннее давление.
Имеют высокую коррозионную стойкость и гидроизоляцию.
Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

Высокую стоимость.
Немалый вес.
Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
Трудоемкий монтаж, при котором необходима чеканка стыков.

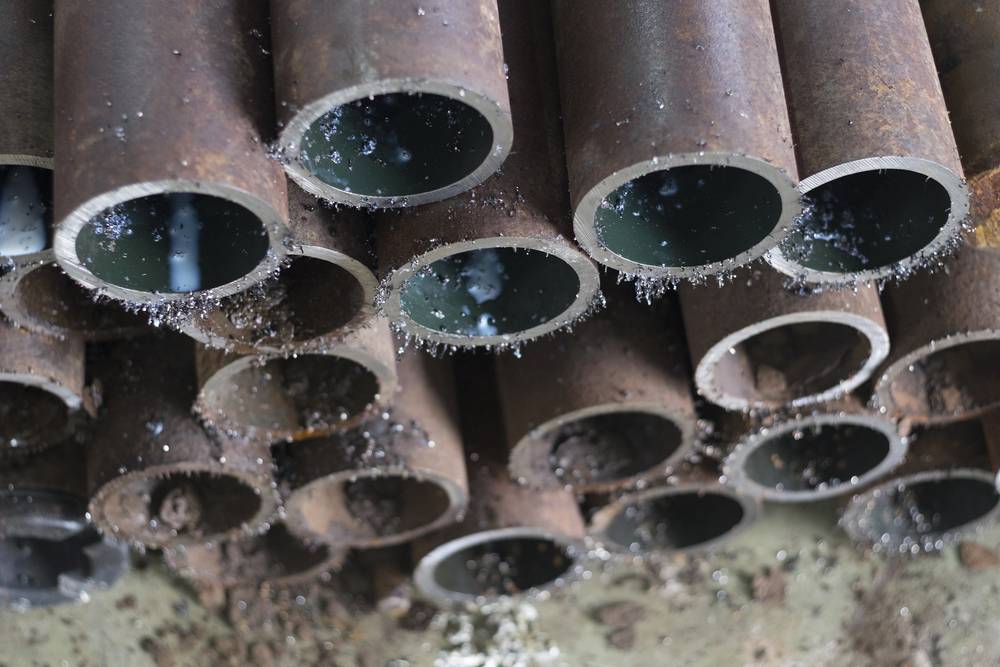

Стальные аналоги

К преимуществам стальной канализации относится:

Высокая прочность к повреждениям и механическим воздействиям.
Отлично справляются с резкими перепадами температур.
Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
Изготовляются из нескольких марок стали.

Недостатками являются:

Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
Высокая цена.
Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

Длительность эксплуатации.
Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
Стойкость к резким температурным изменениям.
Великолепная гидроизоляция.

Недостатки:

Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

Небольшой вес.
Великолепная гидроизоляция.
Длительный срок использования (при условии правильной эксплуатации и установки).
Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

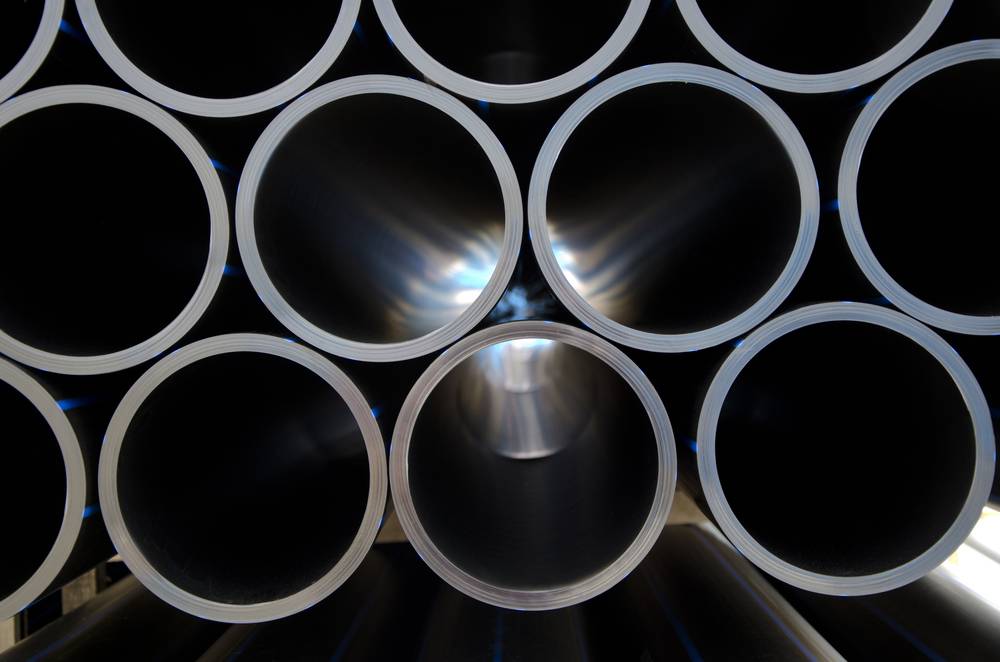

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

Приемлемая цена.
Широкий ассортимент.
Приемлемая прочность.
Стойкость к химически активным веществам.
Полное отсутствие коррозии.
Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Обустройство отвода воды из септика

Вода, прошедшая очистку в септике, должна из него удаляться; при этом процесс происходит естественным путем – жидкость по трубам вытекает из оборудования и поступает в любой из этих видов систем доочистки или аккумуляции жидкости:

фильтрационный колодец;
поле фильтрации;
ливневая канализация;
водоприемник.

Отвод очищенной воды из септика

Ознакомимся с каждым из этих видов водоотведения более детально.

Колодец фильтрации обычно обустраивается на хорошо дренируемых почвах (в идеале – на песчаных), где грунтовые воды проходят невысоко. От септика прокладывается труба отвода очищенной воды, и жидкость по ней попадает как раз в фильтрационный колодец. Последний представляет собой емкость без герметичного дна, выполненную из кирпича, бетонных колец. На 1/3 колодец засыпается щебенкой или другим фильтрующим материалом. Сверху закрывается люком и получается септик с аэрацией. Вода, просачиваясь сквозь дренажный материал, проходит дополнительную стадию очистки и поступает в окружающую среду.

Водоприемник устанавливается в том случае, если в планах владельца – использовать очищенную воду для дачных нужд (например, для полива растений) либо если отсутствует возможность сброса сточных вод в грунт или водоем. В этом случае отводящая труба от септика подводится к герметичному сооружению, имеющему дно. Вокруг стенок водоприемника создается песчаная подушка, а верхняя часть плотно закрывается крышкой. Накопитель должен быть обязательно оборудован насосом, который будет удалять из него воду

А откачивать ее придется регулярно – важно следить за уровнем жидкости в емкости. Также можно подключить еще и дополнительную сливную трубу, которая будет отводить чистую жидкость, например, в ливневую канализацию – тогда установка не переполнится даже в случае, если колодец не будет опорожнен.
Поле фильтрации – это площадка с оборудованной на ней дренажной подушкой из песка и гравия, куда поступает вода из септика по дренажным трубам, имеющим много небольших отверстий

Просачиваясь через дренаж, жидкость проходит дополнительную очистку и уходит в окружающую среду. Фильтрационное поле должно располагаться выше уровня залегания грунтовых вод (не менее 1 м).

Ливневая канализация обычно применяется на глинистых почвах.

Важно помнить, что в нормальном режиме септик начнет работать только через пару-тройку недель после запуска – в нем должен сформироваться слой активного ила. Это вещество будет интенсивно участвовать в переработке отходов жизнедеятельности человека

Также важно знать, что вода, прошедшая «все круги» септика, хоть и является чистой, не предназначена для питья.

Установка септика своими руками

Доступный ассортимент септиков

Накопитель

С почвенной доочисткой

С биологической очисткой

Установка септика в котлован

Устройство септика

Септик «Росток»

Септик «Юнилос Астра»

Уклон канализационных труб

Рытье котлована

Доски 5*15 см

Сборка кессона из досок

Конструкция практически готова

Делаются пропилы

Так удобнее опускать конструкцию в котлован

Конструкция опускается в котлован

Если нужно, используйте дренажный насос

Использование кувалды

Устанавливается септик

Пустоты засыпаются грунтом

Отверстие для вывода очищенной воды

Отверстие для ввода канализационной трубы

Монтаж дренажного колодца

Колодец закрывается крышкой

Прокладка канализационной трубы

Установка септика «Танк»

Котлованы для септика и инфильтратора

Септик установлен

Инфильтратор установлен и подключен

Теперь септик можно засыпать грунтом

Колодец

Поле фильтрации в дренажной системе для септика

Ливневая канализация FloTenk

Выемка грунта из кессона

Подготовка к монтажу септика

Заполнение септика водой

Заполгнение и выравнивание септика

Септик установлен ровно

Коронки для сверления отверстий

Отверстие зачищается

Подготовка ввода в дом

Ввод трубы в дом

Включение септика

Установка септика своими руками

Выбираем септик правильно

Септик «Юнилос Астра»

Септики «Танк»

Септик «Танк» с инфильтратором

Отвод очищенной воды из септика

Наиболее эффективная система канализации – станция глубокой биологической очистки

Материалы для создания автономной канализации

Самостоятельное устройство канализации в частномдомовладении — это достаточно ресурсоемкий проект. Какой же минимум материалов потребуется для его реализации?

Основные статьи расходовотражены в таблице:

Иллюстрация	Элемент конструкции
	Готовый септик. Оптимальное решение для автономной канализационной системы — установка септика промышленного производства (Танк, Тритон и аналоги). Такие изделия комплектуются многокамерными резервуарами достаточного объема и всеми необходимыми приспособлениями для первичной очистки стоков, потому нам останется просто их установить. Основной минус — высокая цена.
	Пластиковая ёмкость для септика. В качестве резервуара можно использовать пластиковый (полиэтиленовый, полипропиленовый) бак для накопления отходов. Также можно приобрести так называемый «еврокуб». Плюс — полная герметичность системы. Минус — достаточно высокая стоимость и необходимость установки дополнительных очистных приспособлений.
	Бетонные кольца. Если при создании канализационной системыприоритетом будет экономия средств, то резервуары для накопления и очистки сточных вод можно сделать из стандартных бетонных колец. Недостаток — необходимость дополнительно герметизировать ёмкости и сложность монтажа. Без привлечения крана, пожалуй, не обойтись.
	Трубы для наружной канализации. Для соединения выгребной ямы или септика с домом используются специальные наружные трубы (оранжевая окраска). Они хорошо переносят перепады температур и не деформируются даже под значительным давлением при прокладке на глубине.
	Трубы и фитинги для внутренней канализации. Внутренняя канализационная разводка формируется из полипропиленовых (серых) труб диаметром от 110 до 40 мм. Вместе с трубами желательно приобрести нужное количество фитингов для оформления поворотов, отводов, ревизий и т. д.
	Трубная теплоизоляция. При прокладке наружной части сети, а также при монтаже коммуникаций в неотапливаемых помещениях (цоколь, подвал) есть риск промерзания труб. Чтобы избежать этого, канализационную систему желательно утеплить, используя кожухи из минеральной ваты, пенополиэтилена, пенополиуретана и т. д.

Кроме основных материалов, которые используются непосредственно для создания системы, будут нужны и дополнительные:

гравий и песок для земляных работ и укладки дренажного слоя;
цементный раствор;
герметик на основе влагостойкого силикона;
ревизионные колодцы — если нужно прокладывать длинный или извилистый трубопровод.

Устройство ревизионного колодца для частной канализации

Характеристика и эксплуатация современных приемников стоков

Приемники сточных вод подразделяются на несколько видов, поэтому при выборе нужно учитывать классификацию такого оборудования.

Классификация	Характеристика	Вид
По назначению	Санитарные приборы для приема загрязнений и хозяйственно-бытовых нужд или проведения санитарно-гигиенических процедур	Рукомойники, мойки, умывальники, ванны, душевые поддоны, раковины, унитазы, биде
Сантехнические приборы специального назначения для поликлиник, больниц и санаториев	Спецмойки, лечебные ванны, хирургические умывальники и сливы больничные
Для приема и отведения сбросов производств	Приямок, слив, трап, сборник, резервуар, воронка, раковина
Для приема, сбора и последующего отвода атмосферных осадков с кровли	Воронки водостоков колпакового и плоского типа
По функциональному режиму	Перенос сточных вод в канализационную систему или их накопление с последующим систематическим сбросом	Приборы непрерывного функционирования, направленные на проточное движение стоков
Периодическое функционирование в виде наполнения объема и сбрасывания стоков в канализационную сеть
По конструктивному решению и техническим характеристикам	В зависимости от назначения	Для домовладений, промышленных объектов, обустройства больничных или детских учреждений и так далее
По материалам, из которых выполнены элементы	Фаянсовые, пластиковые, чугунные, эмалированные, фарфоровые, стальные
По типу наполнения	Емкостные или периодически заполняемые

Основные технические характеристики могут быть представлены вместимостью, размерами, монтажными особенностями, химической и термической устойчивостью, надёжностью и прочностью, долговечностью, внешним видом.

Внутренняя канализация

Данная сеть – установленные стояки фановых труб и монтированная разводка водопроводных изделий. Отводящая система должна продумываться при планировании частного дома, располагая помещения с доступом к воде минимально близко друг от друга.

Идеальный вариант – смежные помещения для упрощения устройства внутренней канализации. На первом месте также стоит вопрос о грамотном месторасположении коллекторного элемента для схождения к нему всех водопроводных труб.

Разработка канализационной схемы предполагает:

План дома с соблюдением масштаба.
Разметка местоположений стояков.
Схематичное нанесение устанавливаемого оборудования санузла с замечаниями по особенностям его подключения.
Черчение водопроводных труб, соединяющие стояки и саноборудование. Разметка поворотов и стыков с обязательным указанием соединительных элементов для подключения тройников и отводов.
Расчет размеров стояка и фановой трубы.

Схема поможет в проведении монтажа системы и определении количества стройматериалов. Вычисление расчетов подразумевает:

Обозначение местоположения приборов на общей схеме с указанием их расстояния от стояка, сечения трубы, способа крепления и подсоединения к канализации. Делается просчет необходимого объема стройматериалов.
Определение вида канализации – напорная или самотечная, в которой течение жидкости происходит под воздействием земного притяжения.
Вычисление одномоментного стока для каждого сантехнического оборудования, что повлияет на толщину водоподводящей трубы. В основном, кроме унитаза, это 5 см труба.
Расчет монтажного места для стояка. Предпочтительнее – помещение уборной. При наличии 2-х туалетов и стояка желательно 2.
Расчет канализационной схемы с минимумом углов поворота для снижения возможности засоров.

Правильность выполнения вышеуказанных вычислений повлияет на работоспособность и эффективность при возможных перегрузках.

Устройство внутренней канализации в частном доме

Земляные работы при строительстве наружной канализации

Сегодня при строительстве частного дома используют как машинные земляные работы, так и проведенные вручную:

Проще всего, конечно, использовать спецтехнику. В этом случае, габариты траншеи определяются диаметром труб и необходимым уклоном. Так, если планируется использовать трубу, имеющую сечение 110 мм, то ширина траншеи должна составляет 600 мм, а о том, как определить необходимую глубину, рассказано выше.
При наличии застройки на участки применение спецтехники может быть невозможным, поэтому земляные работы придется выполнять вручную. Габариты траншеи аналогичны. Глубина выкопанной траншеи должна быть на 50 мм больше, чем планируемый уровень укладки трубы, так как необходимо будет выполнить еще подсыпку из песка.

Этапы монтажа наружного трубопровода

На дно траншеи засыпается песок (слой 50 мм) и уплотняется вручную;
Подготавливают необходимые детали – трубы, фасонные части, уплотнители и пр.
Прокладка начинается от фундамента. Как правило, отверстие для вывода канализации организуют еще в период строительства фундамента. Но если этого сделано не было, применяют метод алмазного сверления.
Для получения более плотного соединения используют силиконовые смазку. Для этого смазывающий состав наносят на гладкий конец трубы и вставляют его в раструб, в который вставлен уплотнительный манжет.
Если необходимо устроить поворот, то следует использовать плавные отводы – фасонные детали, предназначенные для сбора наружных сетей.
Если длина трубопровода более 12 метров, то следует на поворотах установить ревизионные колодцы.
После того как трубопровод собран, производят проверку уклона, а затем засыпают трубы песком.

При засыпке труб трамбовку песка следует производить по бокам труб. Уплотнять песок следует послойно. Песок, расположенный над трубами, трамбовать не нужно.
Высота песчаной засыпки должна составлять не менее 15 см над трубой. После чего можно приступать к окончательной засыпке траншеи грунтом. Грунт следует засыпать горкой, так как впоследствии неизбежно произойдет оседание земли.

Таким образом, решая, на какой глубине прокладывать канализацию, следует учитывать опыт строительства и использования канализационных сетей в районе постройки. Если выбрана минимальная глубина заложения канализации (менее 0,7 метра), не стоит пренебрегать мероприятиями по утеплению труб, а также по предохранению их от повреждения проезжающим транспортом (если трубопровод проходит под проезжей частью).

Подключаем канализацию к частному дому

Перед началом строительства собственного жилого дома, каждый владелец всегда сталкивается с рядами различных проблем. Первым делом, необходимо создать правильное проектирование объекта и последующих монтажных работ. Если, жилой участок находится в районе, где не построены централизованные коммуникационные сети, то придется принимать меры и строить автономный вариант. Подключение канализации автономного типа – потребует денег и времени. Если, владелец строит свой дом недалеко от централизованных сетей, то существует отличная возможность систему подключить к городской канализации. Это наиболее выигрышный вариант.

Выбор автономного очистного сооружения

Схема организации автономной канализации обязательно предусматривает наличие очистных сооружений, их существует несколько типов.

Выгребная яма – простой и достаточно экономичный вариант. Фактически, она представляет собой кирпичный или бетонный колодец с крышкой и открытым дном, через которое стоки попадают в грунт. Но даже с учетом этого, со временем яма наполняется и чтобы откачать из нее излишки потребуется помощь ассенизатора, а значит, заранее необходимо организовать подъезд для достаточно габаритной машины. Также стоит учесть, что вокруг люка будет присутствовать неприятный запах.
Накопительный бак представляет собой закрытую емкость, которая может быть выполнена из различных материалов: полиэтилен, стеклопластик, металл или железобетон. Накопитель закапывают в землю, а чтобы откачать из него жидкость вызывают ассенизатор, то есть, как и в случае с выгребной ямой, машине нужно обеспечить подъезд.

Выгребная яма, накопительный бак, септик и биостанция

Септик от накопителя отличается, в первую очередь тем, что бак разделен на несколько секций, в них нечистоты отстаиваются без доступа кислорода. Чистка такого бака происходит во время так называемой анаэробной фазы.
Биологическая станция очистки сегодня наиболее современное и экологическое решение, но для работы системы потребуется электропитание, и схема канализационных коммуникаций должна быть составлена соответственно. Стоки в баках очищаются на 90-95%, поэтому при обслуживании бака очищенную воду без запаха и примесей можно смело выливать в открытый грунт. При установке биологических станций тип грунта и уровень подземных вод не имеет значения.
