Технология устройства монолитного перекрытия

Облегченное перекрытие по профлисту: расчеты и изготовление

Еще один вид монолитного перекрытия – облегченное по профнастилу. Оно предполагает использование в качестве основы стального профилированного лита с полимерным и цинковым покрытием. Но для этой задачи подходит далеко не каждый профлист.

Также обратите внимание на марку профнастила. Так, «С» означает «стеновой», а «НС» – «универсальный»

Для устройства перекрытия подходят только листы марки «Н», что означает «несущий».

Вот как выглядит такое перекрытие в разрезе:

Перед заливкой бетона, чтобы тот надежно сцепился с основанием, по всей поверхности профлиста делают специальные насечки – «рифы». Бетон проникает в них, и это повышает его адгезию.

Сами по себе гофры профнастила выступают чем-то вроде каркаса, а потому самих прутьев арматуры здесь не так много, как у классической монолитной плиты. В качестве балок берут либо двутавровые, либо швеллера.

По желанию или необходимости вы можете утеплить перекрытие, придав ему теплоизолирующих свойств и шумоизоляции:

Качественное, устроенное по всем правилам перекрытие прослужит не менее 100 лет! Остались ли у вас еще вопросы по устройству монолитного перекрытия? Задавайте, будем рады на них ответить!

Виды монолитного перекрытия из железобетона

Балочное перекрытие представляет собой плиту и балки (ребра). При больших пролетах (более 6 м) необходимы промежуточные опоры, которые выполняют в виде прогонов или колонн, выполненных из монолитного железобетона.

Если коротко сказать, то при расчете этого вида перекрытия производится перераспределение арматуры и бетона в конструкции (плита – ребра). Это позволяет получить экономию материала, осуществлять перекрытие больших пролетов. Но это тема уже другой статьи.

Кессонные перекрытия распространены в основном за рубежом при возведении зданий общественного назначения с подвесными потолками.

Монолитные безбалочные перекрытия из железобетона – это сплошная плита, опирающаяся на стены или колонны, которые находятся друг от друга на расстоянии 5 – 6 метров.

Толщина плиты принимается по расчету и варьирует в пределах 120 – 250 мм. Применение этих железобетонных перекрытий, опирающихся на колонны, позволяет добиться гораздо большего разнообразия объемно – планировочных решений.

Балконные плиты, выполненные совместно с монолитным перекрытием и являющиеся его частью, обладают большей прочностью и долговечностью по сравнению с их сборными аналогами.

Все элементы обоих видов перекрытий связаны едино между собой. Размеры сечения каждого элемента, потребное количество арматуры определяется расчетным путем в каждом отдельном случае.

Армированный пояс

Армированные пояса часто формируются как последний слой конструкционной стены, перед созданием перекрытий под кровлю, а также в многоэтажных домах. Такое дополнительное укрепление – ЖБ-пояс армировки, дает дополнительную защиту несущим стенам, что убережет их в будущем от трещин, так как перекрытие забирает на себя часть несущей нагрузки от верхних этажей или кровли.

Сформированный пояс чем-то напоминает ЖБ-балку с замкнутыми краями. Его элементами являются прутья, диаметра 12 (мм), заложенные и скрепленные в виде каркаса, а также залитый по нему бетон. Дополнительное назначение армированного пояса особо рекомендуется при строительстве зданий с просадочными грунтами или в неблагоприятном климатическом и сейсмически активном поясе, для уменьшения деформации на стены постройки.

Также армированные пояса помогают связать каркас и фундаментную основу сооружения, выровнять горизонтальные плоскости конструкционных стен, стать надежной основой перекрытий. В деревянную опалубку, заранее установленную по периметру, укладывают и сваривают прутья, образуя сплошную круговую конструкцию, а затем заливают готовый бетон.

Высота конструкции должна соответствовать 30 (см). При обустройстве производятся точные замеры и заливка по маячкам и строительной шнуровке. В работе можно использовать также лазерные дальномеры.

Утеплять армированный пояс можно обычной монтажной пеной, по специальной технологии, когда в растворе делают отверстия, в которые вводят пенистый состав. Дополнительно ЖБ-пояс можно облицовывать, но только после того, как установлено перекрытие.

Особенности монтажа плит перекрытия на стены из разных материалов

Многие начинающие строители задаются вопросом, как правильно укладывать плиты перекрытия на несущие стены. Здесь многое зависит от материала, из которого возведена «коробка» здания, поэтому рассмотрим подробнее особенности монтажа на конструкции из кирпича, поризованных, керамзитобетонных и газобетонных блоков.

Кирпичные стены

Раскладка плит перекрытия на кирпичные и бетонные стены может производиться непосредственно на опорную плоскость несущих конструкций на цементно-песчаный раствор толщиной до 20 мм

Но при укладке на стены из кирпича важно учитывать глубину опирания – оптимальным значением является 120 мм.

Рисунок 3. Схемы правильной и неправильной укладки железобетонных изделий

Стеновые конструкции из керамзитобетонных блоков

Более сложным является вопрос о том, как правильно класть плиты перекрытия на стены из керамзитобетона. Эти блоки обладают меньшей прочностью, чем рядовой кирпич, поэтому строительными нормами и правилами регламентирована необходимость предварительного устройства армопояса толщиной 150-200 мм поверх несущих конструкций. Монолитная железобетонная лента непосредственно под плитой обеспечит более равномерное распределение нагрузок.

Рисунок 4. Армопояс поверх стен и керамзитобетонных блоков

Установка плит перекрытия производится после набора монолитным поясом достаточной прочности. Оптимальная глубина опирания составляет 100-150 мм.

«Коробка» из газобетона

Технология укладки плит перекрытия на конструкции из газобетона тоже предполагает необходимость устройства горизонтального армирующего пояса по всем несущим стенам для равномерного распределения нагрузок.

Фото 5. Монтаж пустотных ЖБИ на стены из газобетонных блоков

Зона опирания вглубь стены должна составлять в пределах 100-170 мм в зависимости от способа выполнения армопояса и длины монтируемых изделий.

Стены из поризованных блоков

Правильная укладка плит перекрытия на конструкции из поризованных блоков подразумевает расположение железобетонных изделий на, так называемую «растворную постель» – слой раствора толщиной 30 мм, армированный сеткой с размерами ячейки 50х50 мм из проволоки диаметром 4 мм.

Фото 6. Монтаж ЖБИ на слой раствора, армированный сеткой

Существует еще один способ раскладки. Перед тем, как укладывать плиты перекрытия, нужно сделать 3 прокладных ряда армированной кладки из полнотелого кирпича соответствующей марки, на которые и будут монтироваться железобетонные изделия.

Глубина опирания в обоих случаях должна равняться 120 мм.

Рисунок 7. Схема укладки плиты на конструкции из крупноформатных керамических блоков

Армирование плиты перекрытия

В опалубку укладывается пространственный арматурный каркас из 2-х сеток. Армирование выполняется арматурными стержнями A-II или A-III диаметрами от 10-ти до 16-ти мм. Сетки вяжутся с ячейками ≤ 20-ти см с использованием тонкой вязальной проволоки. Соединение стержней по длине осуществляется с 40-ка см нахлёстом. Стыки выполняются с максимальным удалением друг от друга. Совпадение в соседних рядах недопустимо. Армирование должно заходить на кирпичные стены ≥ 15-ти см, а из лёгких бетонных блоков ≥ 25-ти см. При устройстве проёмов их кромки должны обрамляться арматурными стержнями.

Защитный слой бетона в плите перекрытия должен быть от низа нижней, верха верхней сеток и торцов арматурных стержней 25-ть мм. Для этого нижняя сетка укладывается на “сухарики” (тонкие бетонные параллелепипеды с заложенными внутрь отрезками вязальной проволоки) или специальные пластиковые фиксаторы. Для обеспечения фиксированного взаимного расположения сеток по высоте их соединяют стальными хомутами с загнутыми концами, расположенными через метр в шахматном порядке. Для надёжности фиксации можно дополнительно приварить арматурные коротыши. В продаже представлены готовые соединительные элементы для закрепления положения сеток относительно друг друга. Их устанавливают в разбежку с шагом в 40-к см. В промежутках на расстоянии 70-т см от несущих стен установка выполняется через каждые 20-ть см.

Верх необходимого бетонного слоя отмечается прочерчиванием линий по периметру опалубки.

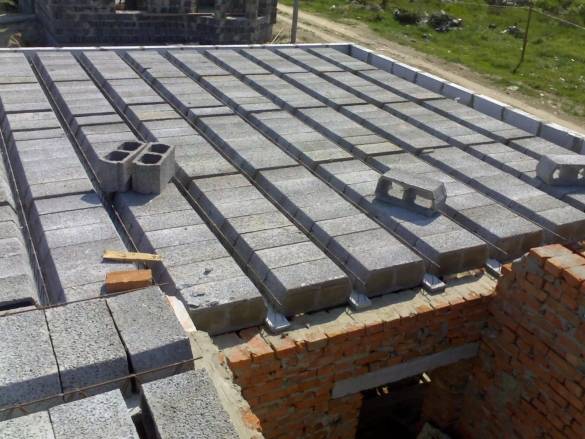

Сборно-монолитные перекрытия (СМП) своими руками

СМП серии ТЖБС разработаны в качестве альтернативы деревянным перекрытиям и монолитным железобетонным пустотным плитам. СМП ТЖБС представляет собой сборную конструкцию, объединяемую на стадии монтажа в цельное перекрытие с помощью армированной стяжки.

Отличительная особенность СМП ТЖБС состоит в том, что все бетонные элементы производятся из жестких растворов. Чтобы производство СМП было экономически целесообразным, все компоненты перекрытия должны производиться промышленным способом на современном высокопроизводительном оборудовании.

Состав СМП ТЖБС

Сборно-монолитные перекрытия включают:

  • балки двутаврового сечения, изготовленные из напряженного бетона;
  • блоки многопустотные из керамзитобетона или бетона, уложенные между балками;
  • армированный бетонный слой, соединяющий перекрытие в цельную конструкцию.

Преимущества СМП ТЖБС

  • Высокая несущая способность, до 1000 кг/м2.
  • Отказ от выполнения монолитного пояса.
  • Высокая тепло- и звукоизоляция.
  • Возможность укладки в пустотах инженерных коммуникаций.
  • Низкий расход материалов на один квадратный метр перекрытия.
  • Возможность монтажа перекрытия своими руками.

Технология монтажа СМП

1. Доставка элементов СМП на стройплощадку. Производится грузовым автотранспортом г/п не менее 3,5 т с краном-манипулятором. Один рейс обеспечивает доставку материалов для 30 м² перекрытия. Разгрузка производится вручную или краном-манипулятором.

2. Устройство плиты перекрытия своими руками начинается с укладки двутавровых балок на несущие стены с шагом 70 см и опиранием не менее 10 см.

3. Укладка многопустотных блоков между балками.

4. Фиксация крайних балок кладкой.

5. Укладка армирующей сетки на всю площадь перекрытия.

6. Заливка монолитной бетонной стяжки, объединяющей балки и пустотные блоки в единую конструкцию. Бетон затекает в пространство между пустотными плитами и балками, создавая прочную жесткую конструкцию.

Варианты устройства полов по сборно-монолитному перекрытию

На СМП ТЖБС можно укладывать полы любых видов. В качестве примера рассматриваются линолеумный и паркетный пол. Очередность слоев указана в направлении снизу вверх.

Линолеумный пол

  1. Песчаный слой толщиной 30 мм.
  2. Мягкая древесноволокнистая плита толщиной 12 мм.
  3. Гидроизоляции из рубероида.
  4. Цементно-песчаная стяжка из раствора марки М 150 толщиной 40 мм.
  5. Выравнивающий слой полимерцемента толщиной 8 мм.
  6. ПВХ-линолеум на теплозвукоизолирующей подложке, уложенный на бустилат.

Паркетный пол

  1. Слой песка толщиной 30 мм.
  2. Деревянные лаги сечением 80×40 мм, уложенные с шагом 400 мм.
  3. Доска паркетная 20 мм.

Высота перекрытия с чистовым полом составляет 340 мм (240 мм перекрытие + 100 мм пола).

Основные этапы монтажа опалубки для монолитного перекрытия

Монолитная плита перекрытия монтируется после возведения несущих стен до расчетного уровня. Опалубка представляет собой конструкцию, собранную из листов влагостойкой фанеры и вертикальных опор. Влажность фанерных листов не должна превышать 25%. Опорами могут служить телескопические стойки из металлических труб или деревянные брусья.
Чтобы опалубка имела необходимый запас прочности (для плит толщиной не более 300 мм), ее монтаж выполняют в следующем порядке.

  1. Отступив от стены 200-250 мм устанавливают опоры под всей площадью будущего перекрытия. Расстояние между опорами – 1 м.
  2. Поверх опор укладывают брус сечением 50×150 мм, ориентируя его вдоль длинной стороны опалубки. Расстояние между брусьями – 2 м. Края брусьев должны быть прикреплены к стене.
  3. Поперек брусьев укладывают с шагом 500 мм еще один ряд брусьев. В местах пересечения элементы прочно соединяются гвоздями.
  4. Выполняется проверка вертикального положения опор и горизонтальность конструкции, собранной из брусьев. При выявлении отклонения под опоры подкладывают куски фанеры для выравнивания.
  5. При использовании деревянных опор (для этого годится брус сечением 150×150 мм) устанавливают раскосы из досок толщиной 30 мм для дополнительного укрепления конструкции.
  6. На поверхности несущих стен и перегородок собираются вертикальные боковые детали каркаса опалубки, поверх горизонтальной обрешетки из брусьев настилаются листы фанеры.

Технология и процесс заливки

Правила формирования монолитного бетонного перекрытия определены действующими ГОСТами и СНиПами. Прежде всего должен быть представлен проект с выполненными расчетами, согласно которому будет определена толщина и габариты монолита, использованный тип армирования, марка бетона и опалубочная форма.

Опалубку сборно-разборного съемного типа, с горизонтальной и боковыми поверхностями, устанавливают и надежно закрепляют по готовому армированному поясу, конструкционным(несущим) стенам и поддерживающим опорам (брус, стойки, швеллера). Затем шаги монтажа заключаются в следующих моментах:

  1. Укладка пленки или смазывание формы автомобильным маслом.
  2. Конструкционная армировка – закладка прутьев или вязка сетки (+ сварка), в зависимости от формирования слоя – с одним слоем армировки, или с двумя, с торцевыми фиксаторами 400 мм-шага.
  3. Заливка подготовленным составом бетона в опалубку без строительного мусора, с формированием инженерных отверстий по заранее размеченным путям. Заливку делать необходимо сразу до конца, чтобы исключить формирование дополнительных швов.
  4. Выполнение работы с составом и оставление до высыхания и набора крепости в течение нескольких недель.

Чтобы раствор распределился равномерно, его разравнивают гладилкой-ровнителем и используют вибратор, для лучшего заполнения формы. Подачу раствора для больших поверхностей на объект осуществляют с помощью стационарного бетононасоса.

Если раствор готовят на объекте, то все необходимые компоненты для него смешивают в автоматической бетономешалке. Лучшая температура для работы с бетоном – 12-25 °C.

Об устройстве и заливке монолитного перекрытия вся информация здесь.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Стоимость

Строительные услуги регламентируется строительными компаниями по прайсам, которые прилагаются к договорам о сотрудничестве, или указаны на официальных сайтах. При этом в сезоны работ цена может значительно отличаться. Также меняющийся и растущий рынок устанавливает собственные расценки на расходники и услуги.

В среднем, представить цену на работу мастеров + расходные материалы от них можно представить в виде следующей таблицы:

Выполненные монолитные работыЕдиница измеренияЦена (руб.)
Установка арматуры (стержни), вязка (сетка) и сварка каркасовм24 200
Подготовка основания монолита, с разметкой, смешиванием компонентов раствора, заливкой по уложенной армировкм35 400
Формирование бетонных столбов под основание в опалубочных формахм34 100
Создание и монтаж бетонных перемычек под перекрытия1 шт.600
Создание перекрытий и фундаментов под колонны и архитектурные арким34 000
Перекрытия с толщиной 200 мм в многоэтажных зданияхм39 000

Строительные компании часто дают скидки для своих клиентов, а также предлагают услуги по замеру на объекте, расчетам и составлению проектов бесплатно. Также у них выгодно покупать стройматериалы, так как они закупают их напрямую у производителей по оптовым расценкам, которые всегда ниже рыночных.

Дополнительно о стоимости монолитных перекрытий здесь.

Опалубка для монолитной плиты перекрытия – особенности установки

Обязательным условием качественного выполнения работ является обеспечение горизонтальности опалубки

Осуществляя сборку, важно обратить внимание на тщательную подгонку элементов

Монтируйте опалубку по следующему алгоритму:

  1. Отбейте координаты расположения нижней плоскости будущей конструкции, используя нивелир или строительный уровень.
  2. Произведите установку телескопических опор или деревянных балок, обеспечив шаг между стойками 100 см и расстояние до стен 20 см.
  3. Выполните укладку ригелей, которые представляют собой металлические балки или деревянные брусья, воспринимающие нагрузку от массы опалубки.
  4. Закрепите поперечные бруски с интервалом 50 см и прикрепите к ним фанерные листы или обрезные доски, обеспечив отсутствие зазоров.
  5. Отрегулируйте высоту вертикальных опор, обеспечив совпадение верхнего уровня опалубки с плоскостью стен.
  6. Смонтируйте вертикальные стенки деревянной опалубки, соблюдая герметичность конструкции.
  7. Проконтролируйте правильность монтажа опалубки и тщательную подгонку угловых стыков, устраните дефекты.

Демонтаж опалубочной конструкции производится через 30 дней после бетонирования с соблюдением требований безопасности.

Для того чтобы сделать монолитную конструкцию, сначала необходимо выполнить опалубку

Процесс монтажа

Как и во всех работах, первым, что нужно будет сделать, будет приобретение всевозможных материалов и приспособлений. В частности, для изготовления опалубки, потребуется или разборная конструкция, которую можно арендовать у строительных фирм, либо материал для собственноручного изготовления этой конструкции.

Если монтаж будет производиться своими руками, то для опалубки нужно приготовить фанеру влагостойкого типа, или доски. Фанера должна быть не меньше 2 сантиметров толщиной, а доски – не менее 2,5 сантиметров.

При возведении постройки, в некоторых случаях может понадобиться устройство специального укрепляющего элемента. Его называют монолитный пояс под плиты перекрытия. Он представляет собой армированную бетонную ленту, проходящую по периметру здания и являющуюся опорой для сооружаемой конструкции.

  • Начинается процесс монтажа плиты, с установки стоек или опор, которые будут поддерживать плиту во время ее монтажа и застывания. Их устанавливают с определенным шагом – он регулируется расстоянием между балками перекрытия и его размером.
  • Далее устанавливаются продольные балки. Их нужно уложить в специальные крепления на установленных ранее опорах. В народе эти крепления называют «короны» или «вилки». При укладке балок, нужно учесть, что поверхность опалубки должна быть строго горизонтальной. Все балки укрываются фанерой или досками. После формирования плиты, эти части опалубки нужно будет снять, так что необходимо учесть эти нюансы их установки.

Когда балки уложены, можно начинать сборку горизонтальной части опалубки, с проверкой горизонтальности плоскости

Она должна соблюдаться абсолютно по всей площади.
При сборке, следует уделить внимание тому, насколько ровной получится плоскость – от этого зависит, насколько ровным будет потолок, которым является нижняя ее часть. Для того, чтобы получить плоскость наиболее высокого качества, а так же для предотвращения вытекания бетона в щели, укладывается гидроизоляционная пленка.
Далее устанавливаются вертикальные элементы. Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом

Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

Их нужно установить так, чтобы после заливки, края плиты заходили на стены с достаточным запасом. Нужное расстояние указано в СНиПе.
После этого, приступают к армированию всей поверхности будущей плиты. Укладывается два ряда сетки из арматурного прута. Ячейка получаемой сетки, должна быть около 20 сантиметров. Первый слой укладывается на расстоянии около 2,5 сантиметров от нижней плоскости опалубки. Для того, чтобы приподнять сетку, используют специальные проставки из пластика.

  • Второй слой сетки монтируется на таком же расстоянии от верхней плоскости будущей плиты. Чтобы закрепить два слоя сетки на необходимом расстоянии, из арматурных прутков сгибаются специальные подставки. Все слои сетки и все ее элементы, связываются между собой вязальной проволокой.
  • Когда арматура уложена, а все элементы опалубки находятся на своих местах, начинается процесс заливки раствора. Марку бетона выбирают не просто так, а исходя из данных по предполагаемой нагрузке на плиту. Не стоит забывать, что все технологические отверстия в получаемой плите, необходимо заранее огородить специально изготовленными коробами.
  • После заливки раствора, его необходимо протрамбовать специальным вибростанком для бетона. Это позволит сделать залитое перекрытие более однородным по структуре, а также выгонит все образовавшиеся при заливке пузыри воздуха.
  • Полученная поверхность увлажняется в течении недели с момента заливки раствора. После этого, постоянное увлажнение не требуется. Но, контролировать высыхание поверхности все же нужно.
  • Для полного застывания бетона может потребоваться до 30 дней. Все зависит от выбранной марки бетона и толщины создаваемой конструкции.

По прошествии указанного срока, опалубка полностью снимается, а перекрытие готово к использованию.

Какие материалы и дополнительные средства необходимы во время производства монолитных перекрытий?

Во время производства монолитной конструкции застройщикам понадобятся такие материалы, как:

  1. Арматура.
  2. Балки.
  3. Бетон.
  4. Доски для опалубки.
  5. Металлические колонны.
  6. Стальная проволока.
  7. Профлист.
  8. Пленка или рубероид.
  9. Материал для утепления монолитной плиты перекрытия.
  10. Гидроизоляционный материал.

Схема монтажа балок перекрытия.

Что касается вспомогательных инструментов, то они следующие:

  1. Саморезы с усиленным буром.
  2. Шуруповерт.
  3. Электрическая дрель.
  4. Крепежные конструкции.
  5. Бетононасос.

Перед тем как заняться производством монолитного перекрытия, следует выполнить все необходимые подготовительные работы. Применение профнастила обуславливает осуществление расчета прочности будущего перекрытия, где учитывается каждый этаж. Не стоит делать это самостоятельно, а лучше обратиться к профессионалам, которые выполнять работу качественно. Заранее надо приготовить балки с металлическими колоннами, рассчитав все размеры и параметры материалов, которые участвуют в производстве.

Монтаж довольно прост. Балки можно монтировать на расстоянии не больше 3 м. Потребуется профлист с маркировкой ТП-75, толщина которого составляет 0.9 мм. Профилированный лист присоединяется к основанию из металла, следовательно, необходимо использовать саморезы с наличием усиленного бура.

Саморезы закручивают посредством шуруповерта. Возможно использование электрической дрели, если установить ее на небыстрые обороты

Важно, чтобы любое крепление и балки основания соприкасались, так как конструкция будет нести на себе немалую нагрузку

Сборные перекрытия

Сборные перекрытия подразделяются на балочные и плитные, в первом случае несущие балки компонуются ограждающими конструкциями; во втором – применяются готовые железобетонные плиты.

Сборное деревянное перекрытие

Типовое деревянное перекрытие включает несколько слоев.

  • Теплоизоляция – плитная, рулонная, засыпная, напыляемая (каменная вата, керамзит, эковата, ППУ и др.). Толщина слоя утеплителя зависит от выбранного материала и нормативов теплосопротивления в регионе строительства, в среднем это 200 мм для цокольного перекрытия. Между утеплителем и черновым полом зазор для вентиляции. Если высоты лаг недостаточно, под настил набивают деревянный брусок нужной толщины.
  • Гидроизоляция.
  • Пароизоляция.
  • Настил – чтобы уложить утеплитель, на лаги набивают черепной брусок, поверх которого собирают настил из черновой доски без применения крепежа.
  • Черновой пол – в качестве финишного покрытия используются не только шпунтованные доски, укладываемые непосредственно на лаги, а различный композит, для которого необходима дощатая или плитная база.

Нижнее деревянное перекрытие комбинируют с облегченными, столбчатыми или свайными фундаментами, реже, с ленточным. В некоторых случаях полы по деревянным лагам настилают поверх монолитных оснований, для дополнительного утепления.

Сборное плитное перекрытие

Алгоритм укладки следующий.

Замоноличивание стыков между плитами необходимо качественно выполнять бетоном для исключения их депланации (работы по клавишной схеме), для чего в плитах обычно предусматриваются углубления для образования шпонок.

Подготовка под чистовой пол – если поверхность плит относительно ровная, и не планируется система напольного отопления либо финишное покрытие, требующее идеальной плоскости, можно обойтись без заливки черновой стяжки. Толстую подготовку заменяют тонкослойной самонивелирующейся смесью либо специализированной подложкой.

Укладка столь массивных конструкций требует применения спецтехники, что несколько ограничивает применение, так как далеко не к каждому строящемуся дому подъедет спецтехника.

Армирование монолитного перекрытия

Арматурный каркас монолитного перекрытия состоит из двух частей. Первая, расположенная в нижнем ярусе, работает на растяжение, а вторая, смонтированная в верхнем ярусе – на сжатие. Для армирования чаще всего используют прутья диаметром 10 и 8 мм, вязка арматуры в местах ее пересечения выполняется проволокой 1,2-1,5 мм.

Основные правила сборки арматурного каркаса

При армировании необходимо соблюдать следующие правила:

  • между боковыми деталями каркаса опалубки и арматурой должен быть зазор – минимум 20 мм;
  • устройство монолитного перекрытия должно быть таким, чтобы сверху и снизу арматуру закрывал бетон толщиной около 25 мм;
  • между верхним и нижним ярусами армирования расстояние должно быть в пределах 90-100 мм;
  • для устройства промежутка между ярусами арматуры устанавливают дистанционные фиксаторы с опорными лапками;
  • в том случае, когда длина прутьев диаметром 10 мм недостаточна для армирования перекрытия, выполняют наращивание с минимальным напуском 480 мм;
  • соединения прутьев в ярусах арматуры располагаются в шахматном порядке.

Достоинства и недостатки укладки перекрытий монолитного типа

Планируя устройство монолитного перекрытия для собственного дома или дачи, следует детально изучить преимущества монолитной конструкции по сравнению со сборным и сборно-монолитным вариантом и проанализировать ее слабые стороны.

Основные достоинства цельной железобетонной плиты перекрытия:

  • увеличенная прочность монолитного железобетона. В конструкции цельной железобетонной основы отсутствуют швы и зона стыковки, которые имеются в сборном варианте перекрытия;
  • выравнивание усилий, создаваемых весом элементов здания, на коробку строения и фундаментную основу. Нагрузка равномерно передается по всему периметру опорной поверхности;
  • возможность сооружения перекрытий разнообразной формы для реализации нестандартных проектов оригинальных зданий. При этом в качестве опорных элементов могут использоваться колонны, а также несущие стены;

В домах из кирпича, бетона или бетонных блоков перекрытия обычно выполняются из железобетона

  • возможность претворения в жизнь замыслов архитекторов, связанных с сооружением балконов выносного типа на железобетонной консоли перекрытия. Увеличенный запас прочности таких конструкций гарантирован;
  • жесткость монолитной плиты, сформированной между этажами строения. Цельная конструкция не имеет возможности смещаться в поперечной плоскости и продольном направлении;
  • возможность осуществления монтажных работ своими руками. Отсутствует необходимость использования кранового оборудования для подъема к месту монтажа тяжелых плит из железобетона.

Наряду с комплексом достоинств, имеется ряд недостатков:

  • увеличение продолжительности строительных работ, связанное с длительным набором бетонным массивом эксплуатационной прочности;
  • необходимость использования увеличенных объемов бетонной смеси, которую желательно заливать за один прием с помощью бетононасоса.

Анализ достоинств конструкции и изучение недостатков позволяет утверждать, что монолитное перекрытие превосходит сборный вариант по большинству показателей.

Как сделать плиту перекрытия своими руками – правила укладки сборных плит

Стандартные железобетонные панели усилены арматурным каркасом и не требуют установки опалубки. Вместе с тем, при кажущейся легкости выполнения монтажных работ, до начала строительных мероприятий следует тщательно ознакомиться с правилами монтажа цельных плит.

Соблюдайте следующие требования при укладке панелей на капитальные стены:

обратите внимание на расстояние между торцевыми плоскостями несущих стен, не превышающее максимальную длину готовой плиты (до 9 метров);
применяйте грузоподъемную технику для снятия и транспортировки плит на рабочий участок;
надежно крепите такелажную оснастку к вмонтированным в бетонный массив петлям или специальным строповочным проушинам;
производите монтаж на спланированную торцевую плоскость стен, при этом необходимо следить за ровностью их укладки;

Самый распространенный и универсальный – укладка плит перекрытия заводского изготовления

  • опирайте железобетонные панели на стены, обеспечив равную величину перекрытия. Плиты должны располагаться на удалении от края стены на 90-150 мм;
  • тщательно герметизируйте технологические зазоры и стыковые швы цементным раствором, не допускайте монтаж без цементирования;
  • контролируйте горизонтальность поверхности при монтаже, используя строительный уровень и отвес;
  • выполняйте монтаж только на поверхность капитальных стен, сооружайте внутренние перемычки и простенки после установки плит;
  • вырезайте проемы и межэтажные люки только на участке стыковки рядом расположенных бетонных панелей;
  • обеспечьте гарантированный трехмиллиметровый зазор между боковыми плоскостями железобетонных плит.

Если общая ширина сборных панелей не соответствует расстоянию между стенами, укладывайте их с равномерным зазором или оставьте щели с боковых сторон с последующей заделкой их бетонными блоками или раствором.

Качество монтажных работ зависит от правильности выполнения подготовительных мероприятий.

Соблюдайте следующие требования:

  • обеспечьте плоскостность торцов капитальных стен, устраните неровности с помощью цементного раствора;
  • убедитесь в запасе прочности несущих стен, усильте их, при необходимости, армированным поясом;
  • закрепите опорные прутки с шагом в 1,5 м для фиксации плит во время монтажных мероприятий.

Не все работы можно выполнить самостоятельно

Выполняйте монтаж с использованием грузоподъемных средств по следующему алгоритму:

  1. Уложите слой раствора на торец стен.
  2. Произведите строповку плиты за проушины.
  3. Дайте команду крановщику на перемещение панели.
  4. Опустите плиту, выдержав расстояние не менее 120 мм с каждой стороны.
  5. Проверьте правильность расположения и отсоедините стропы.

Помните, что горизонтальность установки обеспечивается только за счет слоя бетона без использования в качестве подкладки стальной арматуры и различных элементов. На завершающей стадии работ выполните анкеровку плит стальной арматурой или кольцевым анкером. Затем следует загерметизировать стыковочные швы цементным раствором, а также заполнить внутренние полости плит торцевых сторон минеральной ватой или раствором цемента по 30 см с каждой стороны.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
