Как выбрать прибор для системы отопления
Зависит от шести параметров. В первую очередь нужно определиться с видом прибора, затем перейти к вычислениям.
Мощность
Электрический двигатель — одна из составных частей ИБП для циркуляционного насоса. Он создаёт реактивную нагрузку, для которой необходим расчёт. Формула проста:
N = 3 * P / cos (a), где
- P — номинальное значение тепловой мощности, указанное в техническом паспорте.
- Cos (a) — отклонение синусоиды, также указанное в документации.
Умножение на три необходимо, поскольку при включении возникает пиковая нагрузка. Если косинус угла не указан, число делят на коэффициент 0,7.
Справка! Эта формула верна не только для насоса, но также котла. В последнем случае в расчётах нужно учитывать потребление всех частей обвязки.
Например, если мощность составляет 90 Вт, а косинус — 0,45, необходимым значением будет:
N = 90 * 3 / 0,45 = 600 Ватт.
Ёмкость батарей
Влияет на длительность работы при отсутствии питания от сети.
Встроенные в источники бесперебойного питания аккумуляторы обычно держат небольшой заряд, достаточный для поддержания отопления в течение короткого промежутка времени.

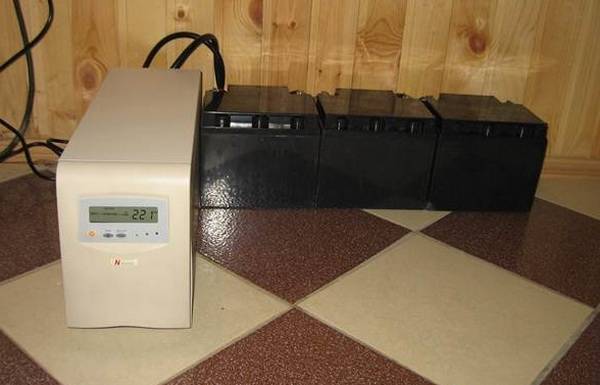

У некоторых ИБП есть разъёмы для подключения дополнительных батарей. Это помогает системам, страдающим от частых перепадов тока.
Накопление энергии в устройстве происходит, если есть сеть, по мере стандартной эксплуатации. Внешние аккумуляторы можно отсоединять и наполнять отдельно. Поломки этих приборов нужно срочно устранять. В большинстве случаев решением проблемы выступает замена детали на новую.
Входное напряжение
Есть два стандартных показателя — 220 и 380 вольт. Они установлены на электрических счётчиках и зависят от разводки. В работе любых устройств допускается отклонение на 10% в обе стороны. Таким образом, к прибору должен подходить ток 198—242 или 342—418 вольт соответственно.

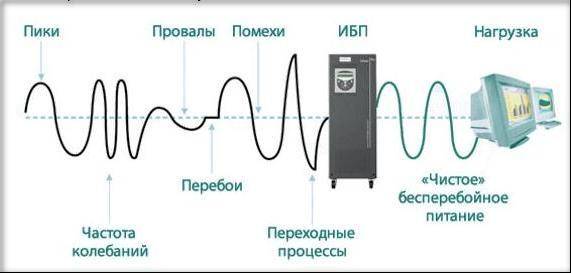

В большинстве случаев скачки превышают указанные нормативы, что может быть связано с различными факторами: регионом, расстоянием до ближайшей подстанции и прочими.
Перед приобретением источника бесперебойного питания следует провести подготовительную процедуру: в течение суток 6—8 раз замерить напряжение и определить среднюю величину.
В техническом паспорте устройства должны быть указаны допустимые пределы значений, с которыми сравниваются полученные ранее.
Напряжение на выходе и его форма
Если предыдущий показатель вкладывается в указанное отклонение, эксплуатация будет нормальной. Это не касается ИБП, установленных для котла: желательно, чтобы ток был близок к стандартному. Выходное напряжение должно выглядеть как синусоида. Допускаются другие виды, но они сильнее раздражают электрический двигатель устройства
И также важно отсутствие помех. Последние устраняются фильтром, если есть, или на этапе преобразования
В последнем случае они не возникают.
Количественный показатель также весьма важен. Он должен быть близок к тому, что протекает по системе.
Небольшие отклонения возможны, но нежелательны. Для однофазной размотки стандарт 220 вольт, для трёх — 380.
При монтаже источника бесперебойного питания необходимо соблюдать правила:
- Среднесуточная температура в помещении не должна превышать указанное в технической документации.
- В комнате не допускается хранение паров едких веществ, горючих жидкостей и газов.
- Заземление выводят на улицу, устанавливая по строительным нормам и правилам.
Дополнительные функции
Главная особенность ИБП — возможность подключения внешних аккумуляторов, желательно двух или больше. При кратковременной потере питания хватит резервной батареи. В остальных случаях несколько устройств будут задействованы по очереди. Если есть независимый генератор, одни можно заряжать, пока другие работают.

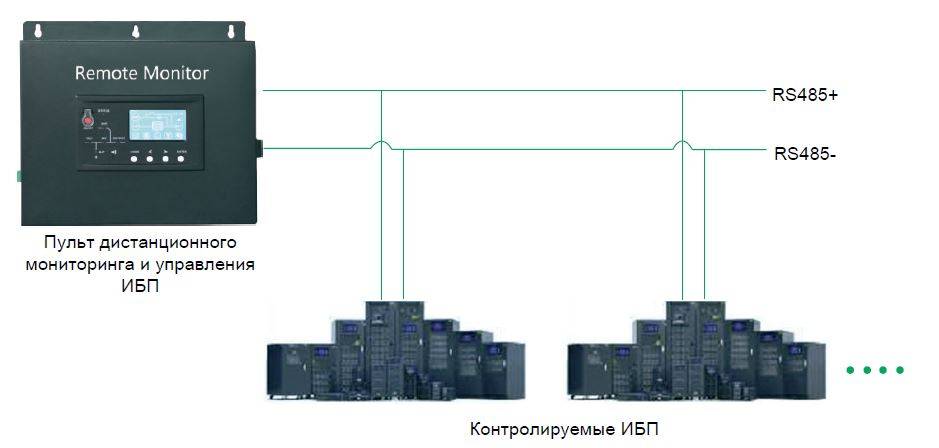

В редких моделях имеется встроенная система оповещения. Для автоматики необходима сим-карта или приёмник wi-fi, а также роутер для последнего. После настройки устройство будет самостоятельно отсылать сигнал о произошедшей аварии, если она вызвала потерю питания. Кроме того, с помощью автоматики возможно управлять работой источника бесперебойного питания, отправляя СМС с паролем, заданным после установки.
Какие типы ИБП предлагают производители
Существует два типа ИБП:
- Линейно-интерактивные.
- С двойным преобразованием.
С насосами отопления могут работать оба типа. Бесперебойники линейно-интерактивного типа (Line-Interactive) не дорогие. Они используют один-два аккумулятора, емкость АКБ – 38–100А/ч. ИБП с двойным преобразованием отличаются продолжительным периодом автономной работы. Помимо этого они имеют и другие важные для эксплуатации показатели:
- Чистая синусоида на выходе.
- Выполнение функций стабилизатора.
- Выполнение функций фильтра.
Стоимость такого оборудования существенно выше, чем у моделей первого типа. Для нормальной работы требуется комплект, состоящий не менее, чем из трех аккумуляторов емкостью 45–100А/ч. Несмотря на дороговизну, лучше выбирать именно этот тип оборудования. Бесперебойник во многом является залогом работоспособности системы, он должен нормально функционировать в течение долгих лет. Покупка дешевой модели практически всегда не отвечает этим требованиям.
Не стоит экономить не только при покупке ИБП, но и на аккумуляторных батареях. Качественные АКБ, подчас, стоят дороже, чем сам бесперебойник. С другой стороны, именно такие батареи способны обеспечить увеличения срока автономной работы.
Варианты установки насоса
Бесперебойник приобретается исключительно для подключения насосного оборудования системы отопления. Никакие другие электроприборы к нему не должны подключаться. Многие устройства просто невозможно подключить, так как это не позволит пусковая мощность.
Лучше всего сразу выбирать модель, которая способна работать с фазозависимым оборудованием. Даже в том случае, если на настоящий момент установлен фазонезависимый котел, нет гарантии, что уже завтра он не будет заменен на другую модель.
Для определения необходимой емкости аккумуляторных батарей, расчет производится на основе данных о потребляемой мощности всего электрооборудования в отопительной системе (котел, насос).
Принцип действия и конструкция ИБП
Само название показывает назначение прибора – обеспечивать бесперебойное питание от резерва при отключении основного источника. Первые бесперебойники появились после создания компьютеров и предназначались для поддержания качественного электропитания и кратковременного продолжения работ после отключения основного питания. ИБП фильтрует входящее напряжение, а при его несоответствии требуемым параметрам или исчезновении, он автоматически подаёт электропитание потребителю.
Состоит бесперебойник из следующих основных узлов:
- силовая коммутирующая система (байпас);
- зарядное устройство;
- преобразователь постоянного тока в переменный;
- управляющий орган;
- аккумулятор.
Внутренние компоненты
Коммутатор необходим для переключения источника напряжения. Рабочим элементом могут быть силовое реле (в дешёвых моделях), тиристоры, а в последнее время стали использовать IGBT транзисторы. Время срабатывания колеблется в пределах 6–10 мс. Способность переключать ток определённой мощности сказывается на мощности всего устройства. В интерактивных схемах коммутатор используется также для переключения выводов обмоток автотрансформатора.
Блок зарядного устройства преобразует входное переменное напряжение сети в выпрямленное напряжение необходимой величины для зарядки аккумулятора. От этого устройства будет зависеть, какие аккумуляторы могут быть заряжены.
Конвертация постоянного тока аккумулятора в переменное напряжение осуществляется инвертором. Именно он отвечает за качество напряжения и мощность ИБП. Аккумулятор является источником энергии для такого преобразования, и от его ёмкости будет зависеть, как долго сможет бесперебойник давать энергию потребителям.
Принципиальная схема
В качестве управляющего органом выступают электрические компоненты, кнопки, переключатели. Для визуального контроля могут использоваться жидкокристаллические экраны. По принципу работы ибп для отопления бывают:
- резервные;
- интерактивные;
- двойного преобразования.
Чтобы понять, в чём их отличие, стоит разобрать каждую схему, в дальнейшем это поможет решить вопрос, как выбрать ибп?
Резервные
Самая простая схема, на входе используется простейший фильтр, способный задержать высоковольтные и электромагнитные импульсы, выполняется в виде конденсатора (С) или катушки и конденсатора (LC). Нагрузка подключается непосредственно к сети. При значительном ухудшении качества электроэнергии или при его исчезновении напряжение питания поступает от ИБП. Используется в простых и дешёвых моделях. Часто применяется для питания компьютеров, имеет высокий КПД около 99%.
Внешний вид компьютерного ибп
Недостатком является полное отсутствие возможности изменения амплитуды напряжения и частоты сетевого тока. Схема инвертора максимально упрощена, что приводит к искажениям формы синусоиды. Вместо синусоиды, идут, как правило, сигналы прямоугольной формы. Для компьютера они не страшны, поскольку ток сразу выпрямляется.
Для осветительных и обогревательных приборов форма сигнала не имеет значения.
Линейно-интерактивные
Эта схема больше подходит источнику бесперебойного питания для всех насосов системы отопления. Главное отличие от предыдущей схемы заключается в способности менять входное напряжение. Для этого во входной цепи устанавливается трансформатор, первичная обмотка которого имеет несколько выводов, он исполняет роль стабилизатора.
При номинальном напряжении корректировка не вносится, а если равновесие нарушается — автоматически подключаются или отключаются дополнительные витки. Такое ступенчатое переключение позволяет меньше задействовать аккумулятор, что значительно продлевает его срок работы.
Схема интерактивного ибп
Используемые инверторы выдают прямоугольное, трапецеидальное, ступенчатое или синусоидальное напряжение, всё зависит от сложности прибора. Естественно, это сказывается на стоимости.
Инверторные
Инверторная или схема двойного преобразования сильно отличается от предыдущих двух. Прямого подключения нагрузки к сети нет, а подключение происходит по следующей схеме: напряжение сети проходит сетевой фильтр, выпрямитель, после чего часть энергии, если необходимо, идёт на зарядку аккумулятора, а остальная поступает на инвертор, преобразуется в переменный ток и выходит к потребителю.
Внешний вид инверторного ибп
Полностью автоматизированная система, способная контролировать амплитуду и частоту, форма выходного сигнала максимально приближена к синусоиде. При отключении напряжения сети ИБП продолжает работать от аккумулятора, что практически никак не сказывается на выходном сигнале.
Виды ИБП для отопительных насосов

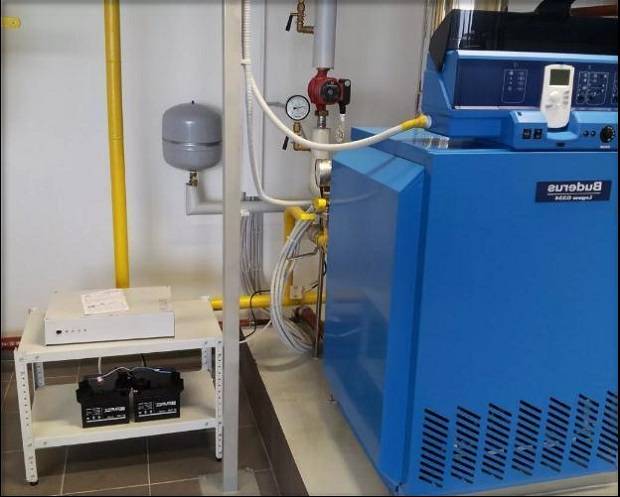

Установка бесперебойного снабжения электроэнергией насосов котельной может быть выполнена самостоятельно, при условии грамотного подбора необходимого оборудования. Все предлагаемые бесперебойники можно разделить на три класса:
- Бюджетные ИБП – имеют максимально простое устройство. При достижении установленных верхних или нижних порогов напряжения, переключают источник питания циркуляционного механизма на аккумуляторы.
- С AVR – аккумулятор встроен в корпус. При колебании напряжения в сети, включается стабилизатор. Собственной мощности для поддержания автономной работы после отключения электроэнергии хватит на 10-15 минут. Для увеличения продолжительности режима автономности, потребуется дополнительно подключить аккумуляторные батареи (данная функция доступна только приборам с маркировкой LT).
- Двойного преобразования – самые дорогие версии ИБП. Обычно устанавливаются для стабилизации работы всего котельного оборудования. Монтировать бесперебойники данного типа исключительно для циркуляционной установки нецелесообразно.
Компании-производители нередко предлагают потребителю, полностью укомплектованный автономный блок бесперебойного электропитания насосов котельной, что является оптимальным решением вопроса энергообеспечения.
Как подобрать ИБП для насоса отопления
Бесперебойная работа циркуляционных насосов котлов системы отопления зависит от нескольких факторов:
- Достаточная мощность UPS – сложнее всего рассчитать мощность, необходимую для работы насосного оборудования. Циркуляционное оборудование имеет высокий коэффициент пусковых токов. Для включения, им потребуется мощность, превышающая обычную, в три раза.
- Емкость аккумуляторной батареи – согласно рекомендациям ведущих производителей отопительной техники, приобретать следует ИБП, аккумулятора которого хватит для обеспечения бесперебойного питания циркуляционного насоса в системе отопления, по крайней мере, на 12 часов без подзарядки. Оптимальным выбором будет приобретение моделей с функцией LT – Long Time, с возможностью подключения от 3 до 10 аккумуляторных батарей.
- Чистая синусоида на выходе – обеспечить стабильное напряжение с чистой синусоидой, может только бесперебойник On-line. Стоимость инверторных ИБП для насосов отопления достаточно высокая. Поэтому, решение установить ИБП с чистой синусоидой принимают при одновременном подключении к автоматике котла и циркуляционного оборудования.

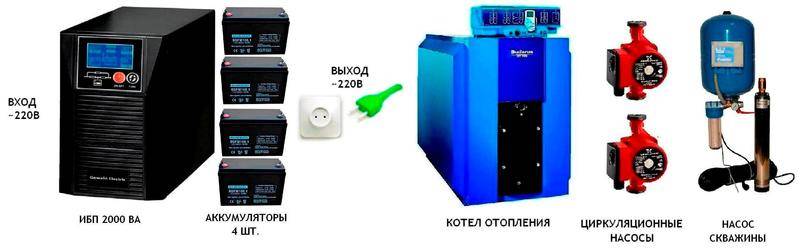

Чтобы облегчить выбор, некоторые производители предлагают уже готовые комплекты ИБП для циркуляционных насосов отопления, с оптимальным подбором комплектующих по техническим параметрам. В комплектацию входит бесперебойник, стабилизатор и аккумуляторная батарея.
Как правильно подключить к ИБП насос отопления
В инструкции по эксплуатации приводятся подробные схемы подключения электроприборов к источнику бесперебойного питания. Автоматическое подключение ИБП к насосу отопления, когда отключают свет, произойдет только при правильном подсоединении АКБ и остального оборудования.
Подключение выполняется следующим образом:
- На корпусе есть разъемы, предназначенные для подключения к сети и для подачи напряжения на АКБ для бесперебойника. Подсоединяем все провода в согласии с указаниями и схемой, прилагаемой в инструкции по эксплуатации.
- Соединяем источники потребления через выходной разъем. При необходимости подключаем отдельно циркуляционное оборудование и автоматику котла.
- Обязательно устанавливаем переключатель в режим, при котором АКБ будут постоянно включенными. Это позволит зарядить аккумуляторы, а также впоследствии запитать насос отопления через ИБП при отключении электроэнергии.
Установка бесперебойника обеспечит стабильную работу системы отопления, даже при отключениях электроэнергии. При использовании ИБП для энергозависимых котлов, защитит автоматику и насосное оборудование от выхода из строя, и соответственно предотвратит дорогостоящий ремонт.
Расчет мощности и температуры тёплого водяного пола
Критерии выбора ИБП для циркуляционного насоса
Напряжение и мощность
В подавляющем большинстве насосы для бытовых систем автономного отопления — это однофазные устройства небольшой потребляемой мощности (от нескольких десятков до нескольких сотен ватт). Таким образом, для питания двигателя насоса подойдут однофазные ИБП соответствующей мощности.
Однако, при выборе «бесперебойника» обязательно следует принять во внимание кратковременные, но довольно высокие пусковые токи электродвигателя насоса, которые могут превышать его номинальную мощность потребления в 3-5 раз. Учитывая экономичность потребления современных циркуляционных насосов, в большинстве случаев вполне достаточно будет использовать ИБП мощностью 500-1000 ВА
Время работы в автономном режиме
В руководствах по эксплуатации на ИБП производители указывают значение этой характеристики при полной загрузке. Очевидно, что фактическая длительность автономной работы зависит от потребляемой мощности двигателя насоса и емкости используемых аккумуляторов.
В современных ИБП, имеющих встроенные аккумуляторы, как правило, реализована возможность увеличения емкости (и, соответственно, времени автономной работы) за счет подключения дополнительных внешних батарей.
Модели, в которых вообще не предусмотрены штатные аккумуляторы, будут более предпочтительны в отношении подбора требуемой емкости АКБ. Оснащенные более мощными зарядными устройствами, такие ИБП могут работать с внешними батареями повышенной емкости, обеспечивая необходимую длительность автономной работы «бесперебойника».
Форма выходного сигнала
Идеальным для питания любой нагрузки является напряжение синусоидальной формы или с максимально приближенной к синусоиде кривой. Однако, нередко на выходе инвертор ИБП в автономном режиме формирует вместо правильной аппроксимированную (ступенчатую) синусоиду или даже меандр (периодический сигнал прямоугольной формы в каждом полупериоде графика синуса). Такая форма сигнала с сильным искажением синусоидальности кривой особенно неблагоприятна для переменного напряжения питания электродвигателей и силовых трансформаторов.
Работа циркуляционного насоса в сети с сигналом типа модифицированная синусоида приводит к недопустимому нагреву магнитопровода статора и ротора из-за возникновения в них добавочных потерь, вихревых токов. Это приводит к сокращению срока службы или повреждению изоляции двигателя насоса и высокому риску преждевременного его выхода из строя.
Поэтому, при выборе ИБП для циркуляционного насоса очень важно обращать внимание на заявленную в характеристиках производителем форму выходного сигнала. Для питания чувствительных к форме сигнала электроприводов это обязательно должна быть идеальная синусоида
Тип ИБП
Важные технические характеристики, которые прежде всего необходимо учитывать при выборе типа «бесперебойника» для питания циркуляционного насоса – это скорость перехода на автономный режим работы и форма выходного сигнала.
Устройства с лучшим сочетанием таких характеристик – это ИБП двойного преобразования (топология онлайн) и некоторые модели линейно-интерактивного типа – их использование для питания насосов по ряду причин менее предпочтительно.
Оффлайн (или резервные) ИБП, как правило с формой выходного сигнала меандр (а в лучшем случае – сильно модифицированной синусоидой), принципиально не могут быть рассмотрены в качестве подходящих источников питания электродвигателей (в нашем случае – циркуляционных насосов).
Наиболее удачным выбором из представленных типов ИБП, безусловно, будут приборы топологии онлайн. Помимо идеальной синусоиды на выходе и нулевого времени перехода на автономный режим, применение устройств с двойным преобразованием имеет следующие преимущества перед ИБП линейно-интерактивного типа:
- обеспечивается форма сигнала «чистый синус» на выходе как при питании нагрузки от сети, так и в автономном режиме (от АКБ);
- постоянная стабилизация напряжения сети и частоты тока в сочетании с непрерывной фильтрацией высокочастотных помех в питающей сети;
- очень эффективная работа в сетях с большими провалами и частыми перепадами напряжения без перехода на автономный режим работы;
- возможность подключения внешних аккумуляторных батарей;
- наличие сквозного нуля для корректной работы фазозависимых котлов;
- возможность выполнения «холодного пуска» – запуска насоса при отсутствии напряжения в питающей сети (в автономном режиме).
ИБП для циркуляционного насоса
В отопительной системе может быть один или несколько циркуляционных насосов. Они обеспечивают движение теплоносителя по трубам и радиаторам. При этом теплоноситель (вода) обеспечивает постоянный перенос тепла от газового котла к радиаторам, и остывшей воды обратно к системе подогрева.
Циркуляционный насос позволяет избежать застаивания воды в системе, что может привести к серьёзной аварии. Поэтому источником аварийного питания должна быть оборудована любая отопительная система.
Виды ИБП и принцип их функционирования
По своей конструкции и принципу работы блоки аварийного питания можно разделить на следующие группы:
- Резервные источники питания;
- Линейно-интерактивные устройства;
- Блоки двойного преобразования.
Резервные ИБП
Блок питания резервного типа относится к наиболее простым устройствам. Он состоит из следующих узлов:
- Пассивный фильтр подавления сетевых помех;
- Аккумуляторная батарея;
- Инвертор-преобразователь;
- Плата контроля и управления.
Если плата контроля определяет, что напряжение сети соответствует норме с учётом допустимых отклонений, то потребитель получает электропитание напрямую от сети. Как только девиация напряжения выйдет за пределы допуска, электроника переключает нагрузку на питание от аккумулятора.
Напряжение, снимаемое с батареи, поступает на простой инвертор, где преобразуется в 220 В. Предварительно напряжение сети проходит через индуктивно-ёмкостный фильтр, который позволяет блокировать большую часть импульсных высокочастотных помех и одиночные короткие выбросы напряжения.
Форма тока на выходе резервного источника отличается от ровной синусоиды и имеет ступенчатую форму. Обычно в системах отопления используются асинхронные электродвигатели, которым для корректной работы требуется гладкая синусоида, поэтому резервные источники питания не рекомендуется применять в системах автономных газовых котлов.
К достоинствам таких устройств можно отнести низкую стоимость и бесшумность в работе.
Недостатки:
- Искажённая синусоида;
- Большое время переключения;
- Узкий диапазон входного напряжения;
- Отсутствие коррекции напряжения и частоты.
Линейно-интерактивный источник питания
Линейно-интерактивный бесперебойник для насоса отопления имеет более сложную конструкцию. Схема такого блока питания выполнена на тех же узлах, которые имеются у резервного источника, кроме того, в линейно-интерактивных устройствах предусмотрен ступенчатый стабилизатор напряжения сети, обычно выполненный на трансформаторе с переключаемыми обмотками. Такая схема позволяет расширить диапазон напряжения на входе устройства. Но основные недостатки резервного блока остаются.
Только в некоторых моделях используются схемные решения, позволяющие получить на выходе не аппроксимированную синусоиду, а нормальный сигнал. Поэтому выбирая линейно-интерактивный блок аварийного питания, следует уточнить можно ли его использовать для подключения насоса. Время переключения на резервный режим у таких блоков значительно меньше, чем у резервных источников, но и КПД значительно ниже.
ИБП двойного преобразования
Верхнюю строчку рейтинга аварийных источников питания для насосов отопительных систем занимают ИБП двойного преобразования. По конструкции они принципиально отличаются от других типов резервных источников.
При отключении сети питание начинает практически мгновенно поступать от аккумуляторной батареи, поскольку она постоянно подключена на вход второго инвертора. В этом инверторе происходит процесс обратного преобразования постоянного напряжения в переменное с величиной соответствующей напряжению сети.
Инверторные преобразователи идеально подходят для питания циркуляционных насосов, а так же любой техники, где используются электродвигатели асинхронного типа.
Они обладают рядом несомненных достоинств:
- Отсутствие времени переключения на батарейное питание;
- Возможность коррекции напряжения и частоты;
- Неискажённая форма напряжения (ровная синусоида);
- Хороший КПД.
Применение ИБП для насоса отопления, выполненного по схеме с двойным преобразованием, можно считать оптимальным вариантом. Самый серьёзный недостаток такого прибора не имеет отношения к электрическим параметрам – это высокая цена. Кроме того элементы схемы, особенно мощные транзисторы инвертора, сильно нагреваются, что требует применения вентилятора. Отсюда небольшой шум при работе.
Классификация ИБП
Есть определенные различия в разных ИБП в зависимости от требуемых данных и особенностей компоновки. Они разделяются на три ключевых разновидности:
- резервные бесперебойники;
- линейно-интерактивные;
- UPS с двойным инвертированием.
Резервные
Питание в обычном режиме котла совершается от сети. В случае катастрофического отключения автоматика сама переводит на электропитание от аккумуляторов. Но есть одно непременное условие — конвертировать постоянное напряжение в переменное и повысить его до 220 вольт.
В девайсах такого уровня напряжение не уравновешивается, но по максимуму может использовать пассивный сетевой фильтр от колебаний напряжения.
Плюсы:
- Обладают приличным КПД;
- Минимальное тепловыделение и шумность;
- Относительно недорогие.
Минусы:
- На переподключение уходит много времени;
- На выходе вполне вероятно получить напряжение в искаженной форме;
- Невозможно откорректировать амплитуду и частоту.
Линейно-интерактивные
Здесь в схему включен простой стабилизатор. Он применяется для выравнивания напряжения. По сути это обычный автотрансформатор с электронным коммутатором. Если включить в схему ИБП такой стабилизатор — получим параметры выходного напряжения абсолютно не отличающиеся от номинального. Также такие устройства дополнены преобразователем напряжения, а также обязательным сетевым фильтром.
Плюсы:
- Обладают высоким КПД;
- Минимальный уровень шума;
- Стабильное напряжение.
Минусы:
- На переподключение уходит много времени;
- Недостаточная точность;
- Трапецевидная форма напряжения;
- Может встречаться смещение по частоте.
UPS с двойным инвертированием
Бесперебойник для насоса отопления с двойственным преобразованием в корне различается от предыдущих схем. Благодаря этой технологии появляется ряд преимуществ, которые отсутствуют у других резервных систем.
Здесь сетевое напряжение уже на входе выпрямляется и разделяется на два потока:
- Часть уходит на батарею конденсаторов;
- Часть преобразовывается из постоянного в переменный ток.
Конденсаторы двойного назначения:
- При высоком напряжении сохраняются излишки.
- Если напряжение падает, выдает сохраненную энергию.
Весь процесс автоматизирован за счет применения микроконтроллера с кварцевым генератором. Так удается выровнять с высокой точностью, как напряжение, так и частоту.
Такие ИБП способны работать не только для снабжения электричеством в автономном режиме, но служат средством повышения качества электроэнергии, от которого зависит работа самых ответственных систем энергообеспечения.
У ибп для насоса отопления с двойным инвертированием есть свои несомненные преимущества перед другими подобными системами.
Плюсы:
- Функционируют в широчайшем спектре сетевого напряжения;
- Очень достоверная корректность стабилизации;
- Мгновенное переключение в автономный режим;
- Правильная соразмерность частоты;
- Не имеет помех на выходе;
- Максимальный уровень защиты;
- Безупречная конфигурация напряжения.
Минусы:
- Дороговат по сравнению с прочими ИБП;
- Не самый большой КПД;
- Работающие вентиляторы создают посторонний шум.
В идеале все бесперебойники должны работать с сохранением синусоидального типа сигнала на выходе. Исключительно устройства, сделанные по программе двойного преобразования, выдают четкую синусоиду.
Другие ИБП могут выдавать сигнал по форме в корне отличающийся от чистой синусоиды. Электромотор насоса будет работать и с такой синусоидой, но недолго. В конце концов, это приведёт к плохим результатам и потребуется полная замена двигателя.
Достоинство ИБП над такими источниками дополнительного питания как мини-электростанции или генераторы, как раз в том и состоит, что они способны при аварийных отключениях света переключиться на резервный режим практически мгновенно, за 3–11 миллисекунд.
А в бесперебойниках с двойным преобразованием задержек с переключением не бывает вообще, что благоприятно сказывается на работе системы автоматики и не прекращает работу насоса, подающего воду в систему отопления.
Если вы выбираете ибп для циркуляционного насоса отопления, рекомендуется внимательно изучить паспорт изделия. Как правило, там указан коэффициент искажений тока по синусоиде. Он не должен выходить за пределы 8 %.
С таким UPS работа насоса будет практически бесшумной, кроме того срок службы самого электродвигателя насоса можно существенно продлить.
Как сделать бесперебойник — пошаговая инструкция
Прежде всего стоит понять, что самостоятельно собрать ИБП вполне возможно, но для этого потребуются определенные знания. Если человек не обладает познаниями в данной области, заниматься созданием бесперебойника своими руками не стоит, зря будет потрачено время и денежные средства.
Кроме того, стоит понимать, что система, созданная таким образом, будет иметь довольно непрезентабельный вид. в ней будут отсутствовать ряд функций, а работать она будет не автоматически, а в ручном режиме.
Для создания бесперебойника потребуется:
- Инвертор 12 на 220 вольт. Инверторы бывают разные, отличаются они мощностью и формой выходного сигнала, в конкретном случае будет нужен аппарат с пиковой мощностью 600 Вт, а рабочей – минимум 300 Вт.
- Аккумуляторные батареи. Чем больше емкость батареи, тем дольше проработает бесперебойник в автономном режиме. Оборудование емкостью 45А/час будет работать примерно 8 часов, емкостью 95А/час – сутки. Лучше всего выбрать гелиевые аккумуляторы, они служат гораздо дольше, но и стоят дороже.
- Зарядное устройство для батареи. Разумеется, оно должно соответствовать емкости самого аккумулятора.
Процесс создания бесперебойника своими руками можно разделить на следующие этапы:
- На инверторе указано два обозначения + и -, их нужно соединить мощным проводом с соответствующими обозначениями на аккумуляторе.
- Вилку котла следует включить в сеть питания на инверторе, после нажатия кнопки «включить», оборудование начнет работать.
- Инвертор и котел работают, а аккумуляторная батарея постепенно разряжается. После того как батарея сядет или возобновится подача электроэнергии, нужно подсоединить к аккумулятору зарядное устройство.
Стоит обратить внимание при сборке на следующие нюансы:
для скрепления деталей использовать толстые провода из меди;
места соединений проводов с оборудованием должны быть очень надежными, поэтому им стоит уделять особое внимание;
соединения проверять через какое-то время, поскольку есть риск окисления металла в этих местах, что может ухудшить работу системы.
Если собирать ИБП самостоятельно из указанных деталей, экономия составит примерно 30-50%.
