Подключение и расчет буферной емкости к твердотопливному котлу

Покупка буферной ёмкости: что проверить в магазине

Теплоаккумулятор – не сложный для понимания механизм. Однако в заводском баке немало разных нюансов, которые производитель предусмотрел для повышения функциональности

При покупке обратите внимание на такие важные особенности ёмкости:

  1. На какой максимум давления жидкости в системе отопления рассчитаны стенки.
  2. Какова наибольшая потенциальная температура воды для неё.
  3. Из чего она изготовлена. Лучший материал – мягкая углеродистая сталь. Она должна быть покрыта «нержавейкой» или другим непромокаемым слоем.
  4. Имеет ли она изоляцию. Полезное свойство, но не обязательное.

Хороший бак разделен на несколько секций. В них собирается вода разной температуры. Эта опция и позволяет ёмкости равномерно распределять тёплую воду по системе отопления. Она может быть снабжена вспомогательными полезными приспособлениями:

  • электронагреватель;
  • теплообменники для подсоединения к разным источниками или горячей воде;
  • резиновые фланцы.

Совет. Выбирайте только тот котел, который подойдёт по размерам вашей комнаты. Как правило, производители предлагают широкую линейку моделей, объемом от 300 л до 5 тыс. л. Обязательно проверяйте наличие всех сертификатов.

А вот самостоятельно изготавливать буферную ёмкость специалисты не советуют. Вам, как минимум, придётся проводить сварку металла толщиной в 5 мм и вырезать бак в форме сферы (технологическая необходимость для корректной работы). А ещё заводские ёмкости оборудованы змеевиками, которые затем подключаются к водоснабжению и горячей воде. Сделать их своими руками крайне сложно. Купленный бак может быть даже экономичнее по стоимости и временным затратам и, конечно, более надежным.

Подключение буферной емкости

Немного о назначении и конструкции

Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:

  • при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
  • накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;

Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.

Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.

Принцип работы

Для сглаживания колебаний напряжения в сети или защиты от его кратковременного пропадания используется принцип двойного преобразования, состоящий в следующем:

  1. Корректируемое переменное напряжение подается на сетевой фильтр, сглаживающий резкие колебания за счет ограничения ВЧ гармоник.
  2. Оно поступает на диодный мостик, преобразующий переменную составляющую в постоянную.
  3. При необходимости часть выпрямленного тока расходуется на схему зарядки дежурного аккумулятора, используемого в ситуации, когда напряжение пропадает на длительное время.
  4. Основная его часть поступает на инвертор, в котором осуществляется обратное преобразование постоянной составляющей в переменную.
  5. Полученное таким образом стабилизированное напряжение пригодно для питания твердотопливного или газового котла.

Схема подключения

Обратите внимание! Основным правилом установки аккумулирующей ёмкости считается подсоединение бака параллельно к котлу. Рассмотренный способ считается одним из самых эффективных.. При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

При подключении буферной ёмкости в системе отопления должны предусматриваться следующие приборы:

  • Твердотопливный котёл или любой другой прибор для обогрева;
  • Буферный бак;
  • Насос, установленный между отопительным прибором и аккумулирующей ёмкостью;
  • Первый теплообменник, из которого подаётся горячая вода;
  • Второй теплообменник служит для подключения к дополнительным источникам тепловой энергии

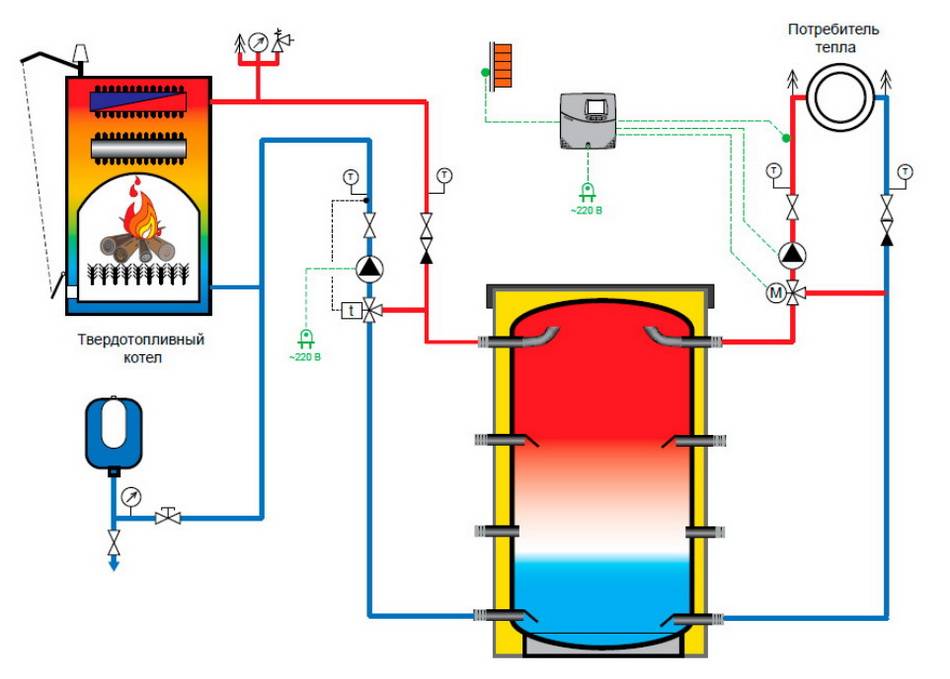

Схема подключения буферной емкости для твердотопливного котла

Во время подключения верхний патрубок резервуара соединяют с выходом котла, второй выход должен соединяться с центральной магистралью системы отопления. Теперь один из нижних патрубков соединяют до входа к котлу, устанавливают циркуляционный насос между трубопроводом и отопительным прибором.

При помощи такого механизма жидкость будет попадать от котла в резервуар. Следующий патрубок выводят к обратной трубе. Здесь также нужно установить циркуляционный насос, который будет подавать горячий теплоноситель в систему.

https://youtube.com/watch?v=ppkWSzvPeBg%3F

Принцип работы бака-аккумулятора

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.

3 Виды тепловых аккумуляторов

Все накопители представляют собой вертикальные цилиндрические резервуары. Отличаются они друг от друга только элементами, расположенными внутри конструкции. Существует несколько типов термоаккумуляторов:

  1. 1. Простая конструкция. Подключение емкости проводится непосредственно к контурам котла и системы отопления. Такие накопители применяются для использования одного типа теплоносителя, если его давление в контурах не превышает показателей котла и теплоаккумулятора. При различных значениях давления необходимо подключить в схему дополнительный внешний теплообменник.
  2. 2. Емкость с внутренним теплообменником. Внизу нее находится трубчатая спираль из нержавеющей стали. В зависимости от конструкции возможна установка нескольких теплообменников. Применяются такие аккумуляторы, когда давление и температура теплоносителя в контуре обогревателя значительно превышают допустимые показания на линиях потребителей при подключении нескольких источников тепла. Например, котловое оборудование применяется совместно с солнечным коллектором. При использовании в контурах разных видов теплоносителей устанавливают накопительные емкости с теплообменниками. В таких термоаккумуляторах происходит активное смешивание горячего теплоносителя с остывшим.
  3. 3. Наличие в баке проточного контура ГВС. В такой конструкции теплообменник обычно устанавливается в верхней части накопителя. Такая схема используется при равномерном водоразборе горячей воды. Теплообменник выполнен из нержавеющей пищевой стали.
  4. 4. Термоаккумулятор с баком для запаса ГВС. Схема напоминает устройство бойлера косвенного нагрева. Используется накопитель такой конструкции в условиях частого пикового разбора горячей воды для хозяйственных нужд.

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Нюансы подключения к системе отопления

Когда буферная емкость приобретается к существующей схеме, до подключения в общую систему отопления рекомендуется продумать вопрос, как вы внесете ее в котельную. Вероятно, придется снимать дверное полотно или даже расширять проем. Если площадки под бак, наполненный водой, по прочности окажется маловато, придется устраивать дополнительное фундаментное основание.

Обязательно ознакомьтесь с вариантами подключения выбранного вами буферного бака, монтажом нагревательных элементов, измерительных устройств, приборов для обеспечения безопасной эксплуатации. Здесь необходимо помнить, что соединения сварным способом запрещаются – только резьба или фланцы.

Эффективность работы вашего буферного устройства будет зависеть от толщины теплоизоляционного слоя и материала, из которого он будет устроен.

Рядом с баком необходимо установить предохранительный клапан и манометр.

На каждый используемый патрубок системы устанавливается запорный кран и прибор для визуального наблюдения за температурным режимом. Если в комплекте поставки такие элементы отсутствуют, их необходимо приобрести отдельно.

На некоторых моделях имеются воздухоотводчики, работающие в автоматическом режиме. В противном случае их докупают и устанавливают в специальное гнездо на верхней части бака или находящегося там же патрубка.

Не рекомендуется заниматься самостоятельным усовершенствованием буферных систем, чтобы не создать проблем для безопасного проживания.

Принцип работы и виды буферной ёмкости

Если вы когда-либо видели термос, то поймёте и принцип работы буферной ёмкости. Её еще называют аккумулирующей или тепловым аккумулятором. С виду это бак цилиндрической формы. Стенки внутри него заизолированы поролоном или другим материалом. Это своеобразный посредник, который хранит тепло и равномерно распределяет его по отопительной системе. Это полезно и выгодно по таким причинам:

  1. Если тепло в доме генерирует твердотопливный котел, управлять мощностью которого очень сложно. С помощью буферной ёмкости вы сможете уменьшить разогрев радиаторов, например, в теплые дни.
  2. Для твердотопливного котла исчезает необходимость подкидывать дрова в ночное время.
  3. Если у вас дифференцированный тариф на оплату электроэнергии (днём – дороже, ночью – дешевле), электрокотел можно включать только ночью, а днём отапливаться накопленным теплом.

    Тепловой аккумулятор

  4. Использование ёмкости уменьшит выделения вредных веществ в атмосферу вашего дома (при использовании твердотопливного котла).
  5. Экономия топлива.
  6. Дополнительная защита от перегрева для любого котла.
  7. Увеличение теплоотдачи котла и срока его эксплуатации.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

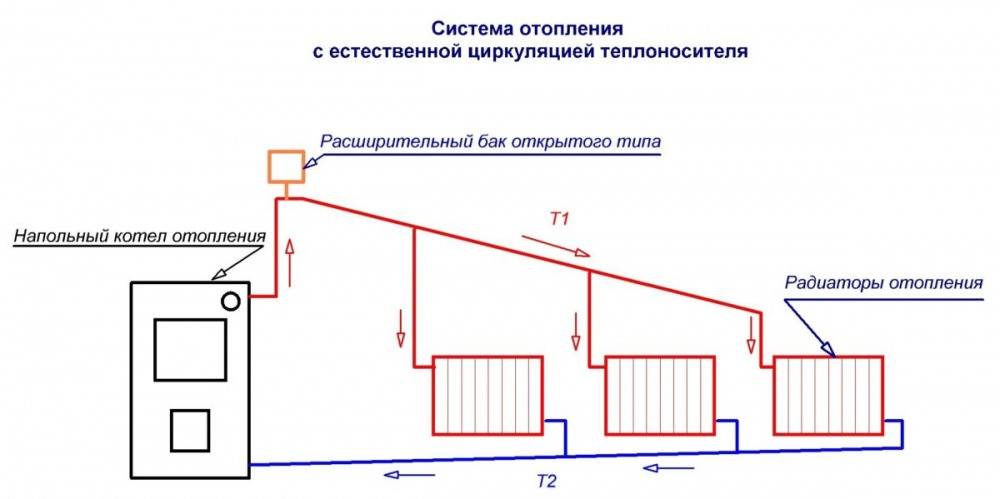

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Типовые схемы обвязки

Для правильной обвязки отопления необходимо разработать индивидуальный проект, поскольку каждое жилое помещение и котельная индивидуальны, хотя имеют ряд схожих черт. Такие проекты основываются на типовых схемах, отражающих общие для всех, принципиальные позиции монтажа систем в различных условиях.

Система открытого типа с естественной циркуляцией

Такая схема, по-другому гравитационная, является наиболее распространенной. Имеет свои преимущества и недостатки.

Положительные стороны:

  1. Эффективная работа.
  2. Простота монтажа.
  3. Относительно низкая стоимость.
  4. Высокая безопасность.
  5. Автономность.

Так как вода при нагревании имеет свойство расширяться, при гравитационной схеме обязательна установка расширительного бака, собирающего излишки теплоносителя.

Отрицательные стороны:

  1. Сложность в управлении.
  2. Необходимость в постоянном контроле системы.
  3. Повышенный расход топлива.

В открытой системе ввод обратки в котел должен быть ниже радиаторов минимум на 0,5 метра.

Закрытая система с естественным движением теплоносителя

В отличие от открытой, здесь необходимо установить мембранный бак на обратном трубопроводе. Для эффективного функционирования его размер должен превышать на 10 % объем теплоносителя в целом по системе.

Для возможности сброса излишнего давления из трубопроводов (более 2 атм.) следует установить предохранительный клапан, подключив его к канализации.

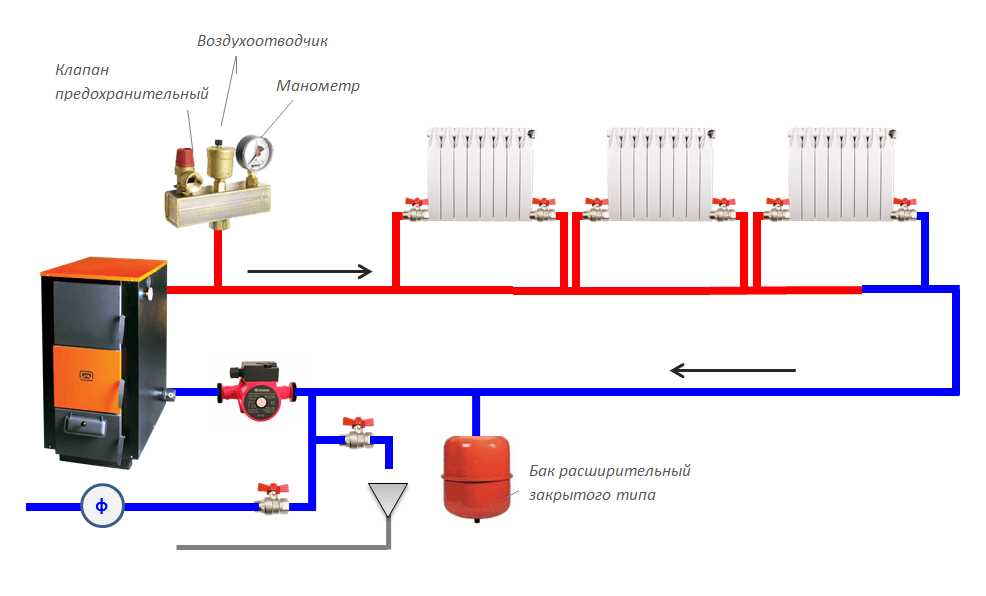

Система с принудительной циркуляцией

Система с принудительной циркуляцией отличается тем, что имеет в своем составе насос. Это обеспечивает равномерность температуры на всех участках. Кроме того, применение циркуляционного оборудования позволяет минимизировать уклоны трубопроводов.

Для сохранения работоспособности отопления в случаях посадки напряжения или поломки насосов необходимо предусматривать обводные линии в обход оборудования. Циркуляционный насос устанавливается на обратке из соображений безопасности, а также повышения степени надежности и долговечности работы.

Схема с буферной емкостью

Схема обвязки твердотопливного котла отопления с теплоаккумулятором применяется для поддержания постоянной температуры в системе (ТТК плохо управляются, требуя неустанного контроля за количеством топлива и тягой) и во избежание закипания рабочей жидкости.

Теплоаккумулятор представляет собой герметично выполненный бак, установленный между котлом и потребителем. Принцип работы устройства заключается в том, чтобы аккумулировать избыток тепла в собственном объеме, отдавая его в систему при необходимости.

Температура теплоносителя регулируется посредством узла смешения, представляющего собой трехходовой клапан с датчиком температуры.

Обвязка с трехходовым клапаном

Для дополнительной защиты отопительного котла от перегрева предусматривается контур для аварийной подачи холодной воды в теплообменник либо в установленный внутри оборудования специальный змеевик.

Работа данного узла осуществляется благодаря оборудованию трехходовым вентилем и датчиком температуры внутри теплообменного аппарата. Сброс нагретой воды происходит в канализацию.

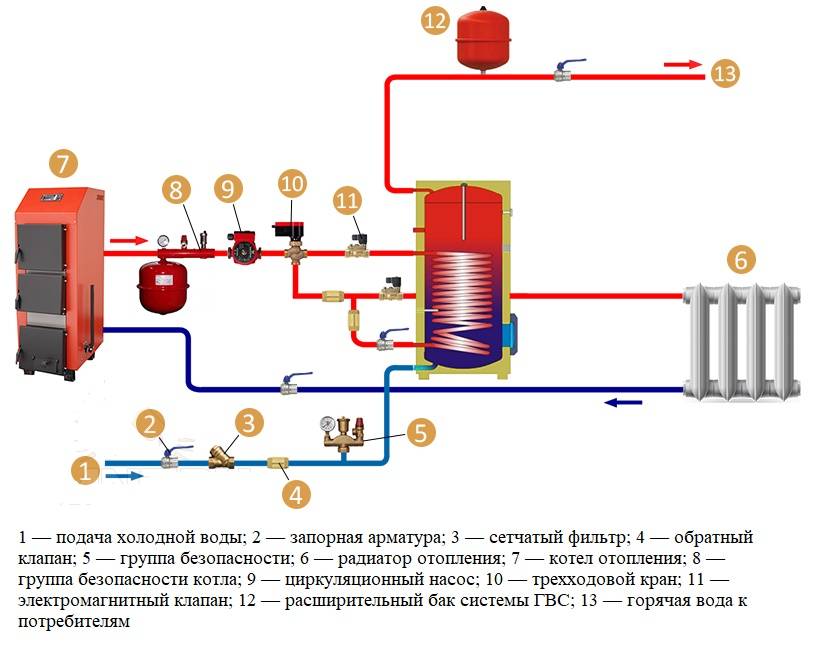

С установкой бойлера косвенного нагрева

Обвязка твердотопливного котла с бойлером косвенного нагрева подходит для любой схемы подключения. Бойлер служит для нагрева холодной воды в целях горячего водоснабжения.

Подключение водонагревателя к системе происходит параллельно со всеми приборами, использующими горячую воду

Здесь важно помнить, что для увеличения эффективности его работы, следует предусмотреть трехходовой кран, перекрывающий отвод воды из агрегата, если та еще не нагрелась

Коллекторная схема

Коллекторы служат для одновременного параллельного подключения нескольких веток отопления. Например, при подсоединении к одному агрегату теплого пола, радиаторов отопления на нескольких этажах (для каждого отдельная ветка) и т. д.

Несмотря на очевидное усложнение, использование коллекторов (гребенок) открывает широкие возможности для регулировки системы, повышения эффективности и надежности.

Краткий обзор моделей теплоаккумуляторов для твердотопливных котлов

Для полноты картины, можно привести краткий обзор моделей теплоаккумуляторов известных производителей, гарантирующих высокое качество своей продукции:

Наименование модели, производитель
Иллюстрация
Краткое описание модели
Средний уровень цен (по состоянию на 10.2016)

«Tesy V 200 60 F40 P4»,
Болгария

Недорогой, компактный и лёгкий теплоаккумулятор без дополнительных теплообменников.
Для котлов мощностью до 10 кВт.
Давление – до 3 бар.
Внутренний объем – 200 литров.
Габариты: высота 1200 при диаметре 600 мм.
Масса без воды – 43 кг.
Модели этой линейки объемом до 500 литров оснащены несъёмной термоизоляцией. Более объёмные – термоизоляция поставляется опционно, по заказу потребителя.
35 тыс. руб.

«SunSystem P 500»,
Болгария

«Пустая», без внутренних теплообменников буферная емкость, но с предусмотренной возможностью подключения электрических нагревателей (ТЭН).
Объем – 500 литров, давление – до 3 бар.
Рекомендуется для твердотопливных котлов мощностью до 17 кВт.
Габариты: высота 1660 при диаметре цилиндра 850 мм.
Масса в пустом состоянии – 111 кг.
48 тыс. руб.

«S-Tank AT 1000»,
Белоруссия

Модель на 1000 литров относится к линейке недорогих буферных емкостей без встроенного теплообменника.
Возможность подключения твердотопливных котлов и других альтернативных источников тепла.
Рабочее давление – до 6 бар, толщина термоизоляции – 70 мм.
Разнонаправленные, развернуты под углом 90º монтажные отверстия с внутренней резьбой 1 ½  дюйма – для контуров, и ½ – для контрольно-измерительных приборов.
Размер модели – высота 2020 при диаметре 920 мм.
Масса в незаполненном состоянии – 130 кг.
В линейке продукции – теплоаккумуляторы объемом от 300 до 5000 литров.
50 – 60 тыс. руб.

«Hajdu PT 750 C»,
Венгрия

Буферная емкость с одним встроенным теплообменником и возможностью установки дополнительных ТЭНов.
Объем – 750 литров, максимальное давление – до 6 бар, подходит для котлов мощностью до 25 кВт

Важно – изделия не комплектуются термоизоляцией – ее или выполняют самостоятельно, или заказывают в качестве дополнительной опции за отдельную плату. Высота – 1910 мм, диаметр цилиндра – 790 мм

Масса в пустом состоянии –  171 кг.
78 тыс. руб.

«S-TANK АТ MONO 1000»,
Белоруссия

Сходная по строению и габаритам модель с показанной выше «S-Tank AT 1000», но со встроенным одним теплообменником, что расширяет возможности использования других источников тепла.
Масса в пустом состоянии – 175 кг.
85 тыс. руб

«Austria Email PSRR 500»,
Австрия

Высококачественная эффективная модель с двумя встроенными теплообменниками.
Объем теплообменников 7,9 и 11 литров при площади активного теплообмена 1.2 и 1.8 м² соответственно.
Внутренний бак выполнен из высокосортной стали St 37-2.
Предусмотрена надежная термоизоляция ECO SKIN 2.0, сводящая теплопотери к минимуму.
Объем – 500 литров.
Допустимое давление – до 3 бар.
Подходит для котлов тепловой мощностью до 13 кВт.
Габариты: высота 1275 при диаметре 850 мм.
Масса без воды – 113 кг.
Производитель предоставляет 7 лет гарантии.
105 тыс. руб.

«Heatleader MB215 500-0-0»,
Россия

Буферная емкость с проточным контуром горячего водоснабжения, с возможностью его организации по рециркуляционной схеме.
Объем – 500 литров.
Съемный кожух с термоизоляцией толщиной 50 мм.
В комплекте – группа безопасности с клапаном, откалиброванным на максимальное давление в баке в 6 бар.
Габариты – 2000×600×700 мм.
Масса в пустом состоянии – 200 кг.
120 тыс. руб. – с баком из котельной стали.
150 тыс. руб. – с баком из нержавейки.

«Nibe BUZ 750/200.91»,
Швеция

Продукция известной шведской компании, специализирующейся на выпуске отопительного оборудования.
Высококачественная модель со встроенным баком-бойлером для обеспечения горячего водоснабжения.
Общий объем – 750 литров, из которых 200 литров занимает встроенный бак.
Плюс к этому – встроенный теплообменник с площадью теплообмена 2,74 м²
Максимальное давление теплоносителя: в емкости – до 3 бар, в змеевике – до 16 бар. Соответственно, температуры 95 и 110 градусов.
Габариты: 1468 × 964 × 1042 мм.
Масса в пустом состоянии – 330 кг.
208 тыс. руб.

В завершение – информативный видеосюжет с обоснованием необходимости буферной емкости в системах отопления с твердотопливным котлом:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
