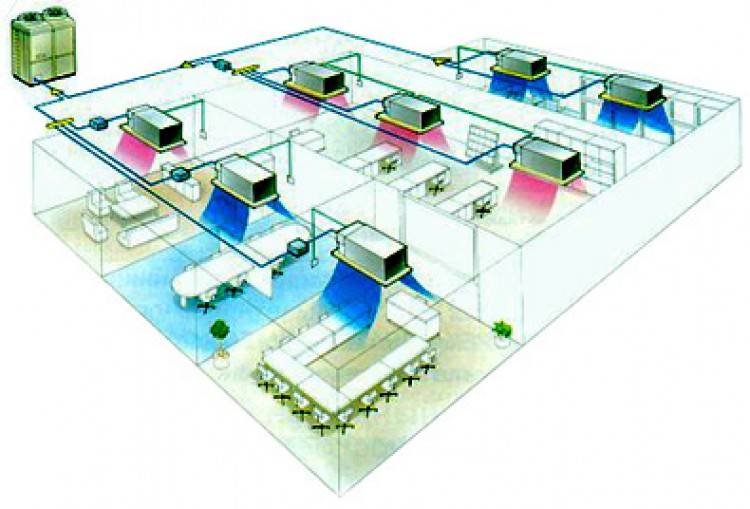

Классификация систем кондиционирования и их особенности

Достоинства и недостатки мультизональных систем кондиционирования

Мы можем выделить следующие достоинства мультизональных систем кондиционирования:

• Экономия при подборе наружного блока. Теоретически его производительность должна быть не меньше суммарной производительности всех внутренних блоков. На практике вероятность того, что все внутренние блоки одновременно будут загружены на 100 %, очень низкая. По этой причине производительность наружного блока может быть ниже теоретической до 30 % без ущерба для работы всей системы. Соответственно, он будет дешевле, легче и компактней.
• Экономия в процессе эксплуатации. Мультизональные системы управляются централизованно и работают как единый организм, регулируя количество холода или тепла для разных помещений. Так, солнечную сторону здания по сравнению с теневой летом нужно сильнее охлаждать, а зимой меньше нагревать. Мультизональные системы отслеживают такие тонкости и экономят электроэнергию.
• Удобство эксплуатации. Мультизональные системы регулируют не только количество тепла или холода для каждого помещения, но и контролируют собственное состояние. Они предоставляют данные об основных параметрах работы, сообщают о необходимости замены загрязненных фильтров и даже могут рассчитывать плату за электроэнергию для каждого помещения.
• Легкость проектирования и использования в зданиях с неравномерной тепловой нагрузкой в разных помещениях. Это характерно, например, для пищевых производств. Тепловая нагрузка может меняться и в одних и тех же помещениях, например в залах для совещаний. В этом случае требуемое количество тепла или холода зависит не только от времени суток, но и от количества людей, находящихся в помещении.
• Универсальность. В одной мультизональной системе можно использовать внутренние блоки разных типов: кассетные, подвесные, канальные, настенные или напольные. А также разные по производительности в соответствии с особенностями помещений: складские, рабочие, жилые, архивные. Трехтрубные системы могут одновременно нагревать и охлаждать воздух в разных помещениях и подходят практически для любых зданий.
• Высокая точность работы. Расширительные вентили с электронной регулировкой точно дозируют количество фреона, поступающего во внутренние блоки, заданная температура поддерживается в помещениях с точностью до ±0,5 °С.
• Автономность работы. Мультизональные системы кондиционирования полностью автоматизированы, поэтому для них не нужен обслуживающий персонал.
• Не портят внешний вид зданий. Наружные блоки можно установить на крыше или в подвальном помещении.

Есть у мультизональных систем и недостатки:

• Единая фреоновая магистраль. Это значит, что при ее повреждении выйдет из строя вся система.
• Дорогой монтаж.

Основные характерные особенности

Рассматриваемое мультизональное оборудование обладает рядом характерных потребительских качеств.

1. Предельный параметр протяженности магистрали до внутреннего модуля у разных производителей варьирует в границах 100 — 150 метров, а пороговое значение по высоте составляет 50 — 90 метров.
2. Климат-контроль в помещениях может осуществляться с индивидуальных пультов ДУ, централизованно с компьютера со специализированным программным обеспечением или с диспетчерского пульта.
3. Специальный электронный модуль распределяет фреон между внутренними блоками. В его конструкции предусмотрен сепаратор, разделяющий хладоагент на пар и жидкость высокого давления. Посредством BC-контроллера обеспечивается одновременная работа внутренних блоков в разных режимах.
4. Внутренние модули удерживают заданную температуру воздуха с высокой точностью. Погрешность укладывается в интервал плюс-минус 0.5°С.

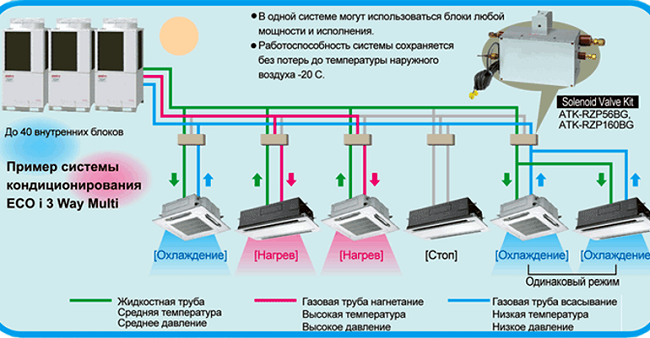

5. Двухтрубные модификации обеспечивают одновременное охлаждение или могут работать на обогрев всех охваченных системой помещений. Здесь по трубе от внешнего блока фреон может подаваться жидким (при охлаждении) или в газообразном состоянии (при обогреве);
6. В трехтрубных системах возврат фреона осуществляется в жидком и газообразном состоянии по отдельным трубам. При таком решении в обслуживаемых системой помещениях внутренние модули могут независимо работать в разных режимах.

Для возможности эксплуатации систем кондиционирования VRV/VRF в зимнее время некоторые фирмы-производители изготавливают модели с дополнительным оборудованием, в число которого входит:

• инвертор — позволяет держать компрессор постоянно включенным;
• специальный контейнер – предназначен для сохранения тепла наружного блока;
• внутренняя дренажная система – нужна для слива конденсата;
• дополнительные датчики и контроллеры вкупе со специальным программным обеспечением.

Регуляторы

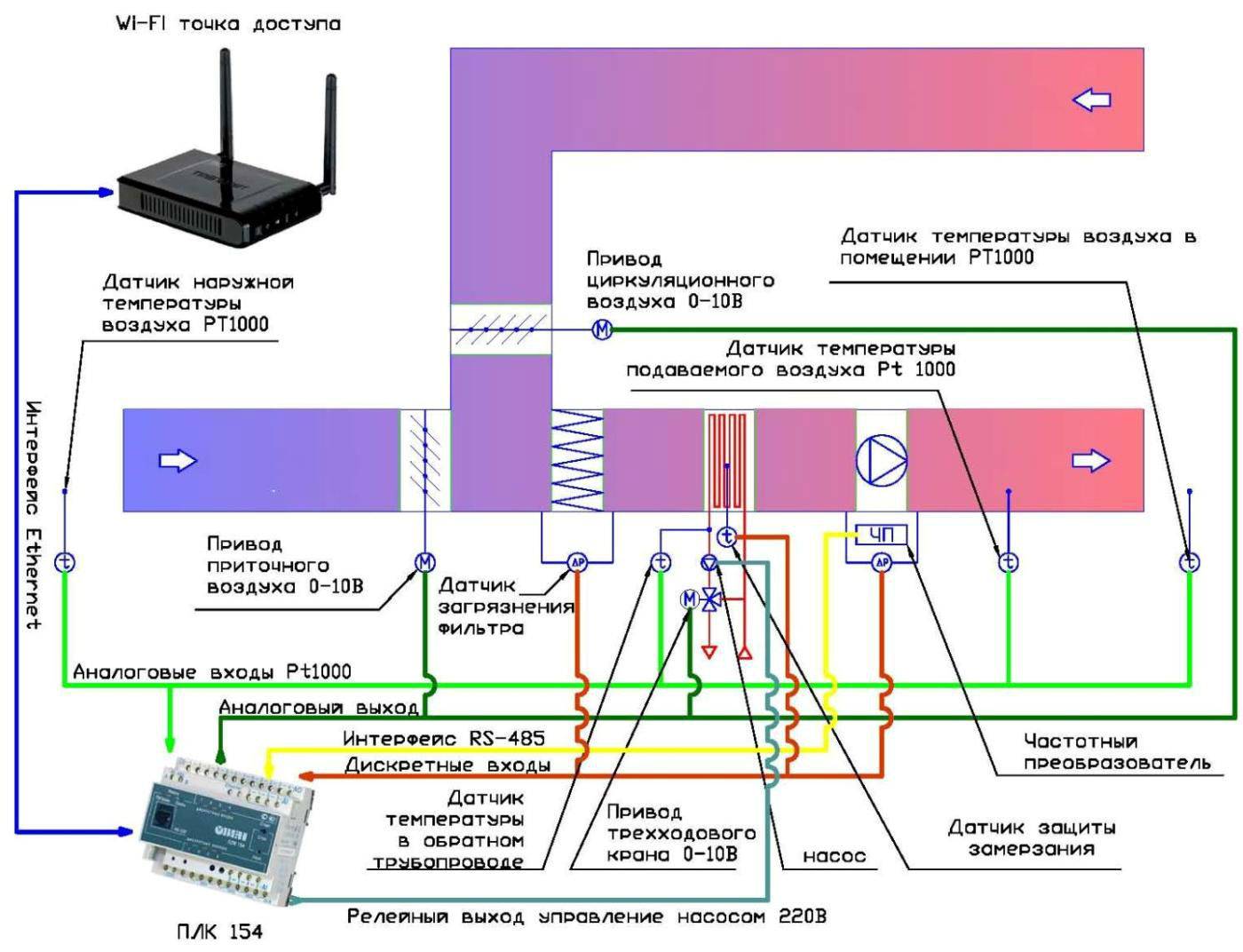

Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.

По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.

Регуляторы скорости бывают однофазными и трёхфазными (также, как и двигатели). Также они бывают с плавным или ступенчатым регулированием, при этом выбор способа регулирования зависит от мощностей вентиляторов. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя уже на двигателях с мощностью более 1 кВт.

Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.

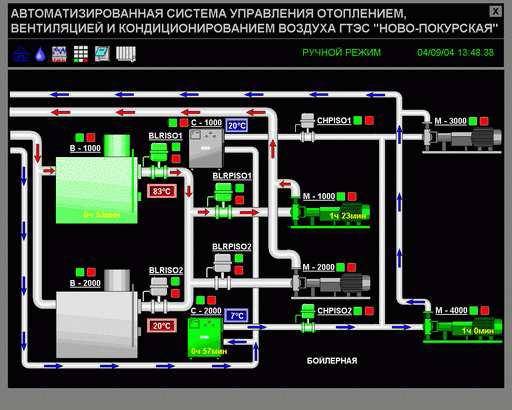

Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.

Чем чревато самостоятельное проектирование?

Без должного опыта и знаний лично составить проект комплекса по кондиционированию воздуха достаточно сложно.

Если не учесть хотя бы один фактор, например, ориентацию квартиры на северную сторону или наличие стеклопакетов с низкой эффективностью сохранения тепла, вся система кондиционирования будет работать неэффективно.

Показатели энергосбережения металлопластиковых окон зависят от множества факторов: количества камер, наличия специального напыления и пр. Поэтому самостоятельно просчитать теплопотери и поступления тепла достаточно сложно

Дополнительно климатическое оборудование может подвергаться более сильным нагрузкам, так как в процессе кондиционирования технике придется постоянно компенсировать неучтенные проектировщиком тепловые поступления.

В целом, любой недочет в составленном проекте может привести к серьезным проблемам:

• неоправданной работе кондиционера в одном помещении, пока большинство домочадцев находится в других комнатах;
• перерасходу электроэнергии, которая тратится на подавление неучтенного тепла от освещения или техники;
• невозможности зонального регулирования температуры;
• покупке слишком мощного или малопроизводительного оборудования;
• быстрому износу или поломке узлов сплит-системы из-за лишней нагрузки и пр.

Поэтому составление схемы кондиционирования даже для небольшого жилья или офиса стоит доверить профессионалам.

Экономия средств на проектировании может вылиться в необоснованные затраты в процессе эксплуатации оборудования.

Требования к вентиляционному оборудованию

Предположим, что все нормы и параметры соответствуют требуемым. Но при этом над вашей кроватью висит огромный блок кондиционера, а для прочистки системы необходимо вызвать целую бригаду с оборудованием, которое едва влезает в квартиру.

Согласитесь, при таком раскладе сто раз подумаешь, так ли важен чистый воздух или можно обойтись форточками.

Форточка является самым популярным методом естественного проветривания помещений. Однако далеко не во всех помещениях они имеются, да и не в любую погоду актуальны. Для холодного сезона, в отдельных случаях, больше подходит приточная канальная система вентиляции с подогревом

Некоторые жильцы многоквартирных домов часто жалуются на массивную вентиляционную систему, проходящую через всю комнату и конечно, это неправильно, и подлежит исправлению в случае наличия технической возможности.

Поэтому существуют еще и архитектурные, внешние, а также эксплуатационные требования.

Например:

1. Так, в некоторых случаях категорически запрещено на фасадной части устанавливать блоки кондиционеров.
2. Оборудование не должно занимать слишком много места, все должно быть увязано по минимуму.
3. Малая инерционность системы.
4. Монтаж, сборка — максимально упрощенные.
5. Эксплуатация — приборы должны обеспечивать легкость управления и максимально редкое обслуживание с ремонтом и заменой оборудования.
6. Для пожаробезопасности необходимо предусматривать дополнительную защиту в виде огнеупорных клапанов.
7. Для защиты от вибраций и шума устанавливается дополнительная защита.
8. Взаимная установка 2 кондиционеров, чтобы в случае отказа 1, второй смог обеспечить минимум 50% воздухообмена.
9. Кроме того, системы вентиляции и кондиционирования должны соответствовать экономическим возможностям как по самому оборудования, так и по затратам на их обслуживание/эксплуатацию.

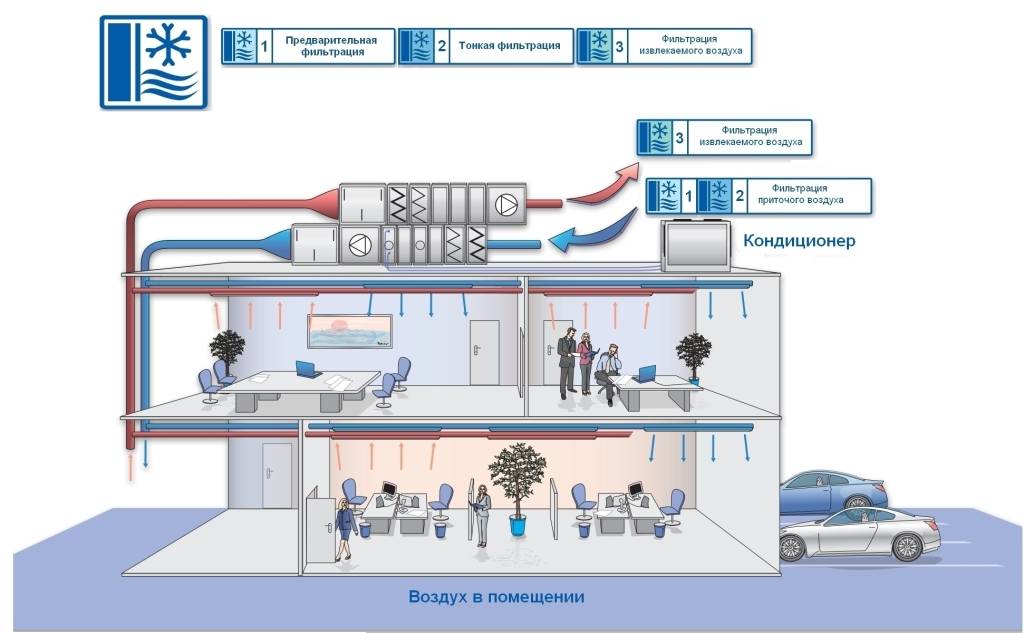

Система вентиляции может быть естественной, принудительной или смешанной. Если естественный воздухообмен не обеспечивает должные нормы, его разрабатывают с механическим побуждением.

Приточная система — конструкция или вид вентиляционного воздухообмена, благодаря которому происходит приток свежего воздуха. Вытяжная система — конструкция, через которую выходит отработанный воздух

Благодаря точным расчетам можно уже на стадии проектирования узнать, какая схема вам необходима для конкретного помещения. Кроме того, это регламентируется отдельными нормативными актами.

Выбор схемы вентилирования и кондиционирования зависит от:

• вида и назначения здания/помещения;
• количества этажей в строении;
• наличия возможности выделения вредных веществ;
• пожароопасности.

Кратность воздухообмена устанавливают СП и ВСН, а также он определяется расчетами.

Чаще всего для большинства видов зданий естественная вентиляция без использования механического побуждения удовлетворяет всем нормативным требованиям.

Однако если она не справляется, нет возможности установить проветривание или самая холодная пятидневка региона одаривает морозами ниже −40 градусов, предусматриваются искусственные методы.

Вентиляционная система обычно разрабатывается еще до строительства здания с учетом его назначения. Однако если здание носит универсальный характер использования, как например, аренда под разные офисы, торговые площади, приходится подстраивать систему под конкретный случай

Фактически, вентиляция необходима для обеспечения комфортного микроклимата. Что уж говорить про здания, где проживают и работают люди, нуждающиеся в чистом воздухе.

Документально по качеству воздухообмена разделяют следующие виды зданий:

• жилые и общежития с помещениями различного назначения;
• административные, научно-исследовательские;
• образовательные, в том числе школьные, дошкольные, интернаты с проживанием;
• лечебного направления;
• бытового обслуживания;
• розничной торговли;
• различные культурно-зрелищные помещения – цирк, кинотеатр, театр, клуб.

Для каждого есть свои нормативные таблицы с подробным указанием того, какой воздухообмен должна обеспечивать качественная вентиляция.

Но для начала разберемся с нормативными актами.

Цены на монтаж вентиляции

Монтаж приточных установокцены указаны на приточные установки с электрическим нагревателем, установки с водяным нагревателем рассчитываются индивидуально

Услуга:	Ед.измерения	Цена
Монтаж приточных установок производительностью до 1 000 м3/ч.	1 шт.	от 20 000 руб.
Монтаж приточных установок производительностью от 1 500 до 3 000 м3/ч.	1 шт.	от 25 000 руб.
Монтаж приточных установок производительностью от 3 500 до 5 000 м3/ч.	1 шт.	от 40 000 руб.
Монтаж приточных установок производительностью свыше 5 500 м3/ч.	1 шт.	от 50 000 руб.

Монтаж вентиляторов

Услуга:	Ед.измерения	Цена
Монтаж канального вентилятора производительностью до 500 м³/ч.	1 шт.	5 000 руб.
Монтаж канального вентилятора производительностью до 1 000 м³/ч.	1 шт.	10 000 руб.
Монтаж канального вентилятора производительностью от 1 000 до 5 000 м³/ч.	1 шт.	12 000 руб.
Монтаж канального вентилятора производительностью от 5 000 до 10 000 м³/ч.	1 шт.	15 000 руб.
Монтаж канального вентилятора производительностью от 10 000 до 50 000 м³/ч.	1 шт.	20 000 руб.
Монтаж крышного вентиляторацена монтажа зависит от производительности вентилятора	1 шт.	от 10 000 руб.
Монтаж радиального вентилятора цена монтажа зависит от производительности вентилятора	1 шт.	от 5 000 руб.
Монтаж осевого вентилятора цена монтажа зависит от производительности вентилятора	1 шт.	от 5 000 руб.

Монтаж воздуховодовЦена зависит от объема и сложности общей сети воздуховодов, а также строительной готовности объекта и потолков

Услуга:	Ед.измерения	Цена
Монтаж воздуховодов прямоугольного типа	1 м²	от 700 руб.
Монтаж воздуховодов круглого типа	1 м²	от 500 руб.
Теплоизоляция воздуховодов изоляцией толщиной до 20 мм	1 м²	от 100 руб.
Теплоизоляция воздуховодов изоляцией минеральной ватой до 50 мм	1 м²	от 500 руб.

Монтаж клапанов и диффузоров

Услуга:	Ед.измерения	Цена
Монтаж диффузора круглого сечения	1 шт.	300 руб.
Монтаж дроссель-клапана	1 шт.	350 руб.
Монтаж воздушного клапана	1 шт.	300 руб.
Монтаж камеры статического давления	1 шт.	300 руб.
Монтаж огнезадерживающего клапана с покрытием	1 шт.	7 000 руб.

Общестроительные работы

Услуга:	Ед.измерения	Цена
Изготовление отверстий до d=160 мм.	10 см.	1 000 руб.
Изготовление отверстий до d=250 мм.	10 см.	1500 руб.
Изготовление отверстий до d=350 мм.	10 см.	2500 руб.
Алмазное сверление отверстий до d=250 мм.	10 см.	10 000 руб.
Штроба под электрокабель кирпич/монолит	1 м.п.	1 000 руб.
Доставка, сборка/разборка туры	1 шт.	2 000 руб.
Разборка/сборка подвесного потолка	м²	500 руб.

Все цены

3 Характеристики моделей

Принцип работы может быть прямоточным, рециркуляционным или совмещённым. Первые охлаждают воздух в комнате с помощью специального конструктивного элемента, а выдают уже обработанные потоки. Рециркуляционные сплит-системы не смешивают свежие массы и не дают им покинуть пределы помещения. Комбинированные агрегаты в небольших дозах добавляют новые воздушные потоки, но эта конструкция может работать только при монтаже канального фанкойла или вентиляционных установок.

Разделяют также виды систем кондиционирования воздуха по производительности — промышленные, полупромышленные и бытовые. Первый тип используется в огромных производственных помещениях, их мощность превышает 20 кВт. Вторые модели подходят для средних и больших комнат, их производительность составляет 8—19 кВт, а бытовые предназначены для монтажа в квартирах и частных домах, мощность колеблется от 6 до 8 кВт.

Выпускают моноблочные конструкции и сплит-системы — оконные и переносные устройства, агрегаты с внутренними и внешними блоками соответственно. Регулировка может быть качественной и количественной. В первом варианте параметры задают изменением температуры охлаждающего вещества, а во втором по параллельным каналам подаётся тёплый и холодный воздух. Затем потоки смешиваются и выходят в помещение. Однозональные кондиционеры формируют подходящий микроклимат только в одной комнате, многозональные отвечают за несколько смежных территорий.

Кондиционирование воздуха помещений

Для кондиционирования коммерческих и полупромышленных помещений мы применяем мультизональные системы, системы “чиллер-фанкойл”, крышные и канальные кондиционеры высоконапорного типа, которые перемещают большие объемы воздуха, имеют достаточную мощность охлаждения и ресурс эксплуатации 10-20 лет. Они обеспечивают комфортные параметры воздушной среды и гарантируют повышенную надежность.

Решим любую задачу по системам вентиляции, кондиционирования и отопления на вашем объекте в рамках вашего бюджета и сроков в Москве, Московской области и любых регионах России! Звоните: 8(800)511-72-34

Коммерческие кондиционеры

Коммерческие кондиционеры, обладающие мощностью от 10 до 30 кВт, занимают промежуточную позицию между агрегатами бытового назначения и промышленными системами. Использоваться они могут как в частных домах, так и в офисах, магазинах, заведениях общественного питания и других помещениях площадью до 300 м².

Кассетные кондиционеры

Кондиционеры кассетного типа рассчитаны на установку за подвесным потолком, который полностью скрывает внутренний блок устройства. Нижняя панель блока, через которую выводится охлажденный воздух, имеет размер стандартной потолочной плитки (600×600 мм) и закрывается декоративной решеткой. В результате кассетный кондиционер практически незаметен, и в этом заключается одно из главных его достоинств.

Кассетный кондиционер.

Канальные кондиционеры

Внутренний блок кондиционера канального типа тоже скрыт от глаз за подвесным потолком. Однако распределение охлажденного воздуха в данном случае осуществляется посредством системы воздуховодов, которые также размещаются в пространстве между плитами перекрытия и фальшпотолком. Именно благодаря разветвленной системе воздуховодов такой прибор может быть использован для кондиционирования воздуха сразу в нескольких соседних помещениях.

Схема устройства канального кондиционера.

К недостаткам подобных кондиционеров можно отнести сложность независимого регулирования температуры воздуха в разных кондиционируемых помещениях. Для решения этой задачи требуется в воздуховоды вмонтировать клапаны с электроприводами, а во всех помещениях установить термостаты.

Впрочем, если не делать разграничения между жильцами разных комнат и поддерживать везде одинаковую температуру, то предпринимать каких-то дополнительных действий вам не придется.

Потолочные кондиционеры

Далеко не в каждом помещении есть подвесной потолок, а стены (например, выполненные из стекла) порою не позволяют установить обычную настенную сплит-систему. На помощь в этой, казалось бы, безвыходной ситуации придет напольно-потолочный кондиционер. Его отличительной особенностью является небольшая толщина внутреннего блока (обычно 20-25 см). Устанавливают такой кондиционер около стены: либо горизонтально, на потолке, либо вертикально, на полу.

Потолочный кондиционер.

В первом случае воздушный поток направляется вдоль потолка, во втором – вверх, вдоль стены. И в том, и в другом случае практически исключены ситуации, при которых прямой поток холодного воздуха попадает на находящихся в помещении людей, что многие, имевшие дело с кондиционерами, сочтут за огромный плюс.

Колонные кондиционеры

Кондиционер колонного типа обладает большим весом и поэтому не подвешивается, а устанавливается непосредственно на полу. По своим габаритам и внешнему виду он напоминает большой бытовой холодильник, однако в реалии места занимает гораздо больше, чем последний, поскольку создаваемый сильный поток холодного воздуха не позволяет продолжительное время находиться в непосредственной близости от установки.

Колонный кондиционер.

Колонные кондиционеры используются в конференц-залах, холлах гостиниц, офисах, магазинах, складах и прочих помещениях, где, с одной стороны, требуется большая холодопроизводительность, а с другой – отсутствует возможность использовать стены и потолок для монтажа более привычных сплит-систем.

«Наборные» мульти-сплит-системы

Как и в случае бытовых сплит-систем, коммерческое и полупромышленное климатическое оборудование может выпускаться в виде мульти-сплит-систем. В данном случае один внешний блок может обслуживать до пяти внутренних. Мульти-сплит-системы полупромышленного назначения, в отличие от бытовых, поставляются не фиксированными комплектами, а наборными. Это означает, что покупатель вправе сам подобрать тип и мощность внутренних блоков. Ограничения есть лишь на максимальное их количество и суммарную мощность.

Особенности и применение

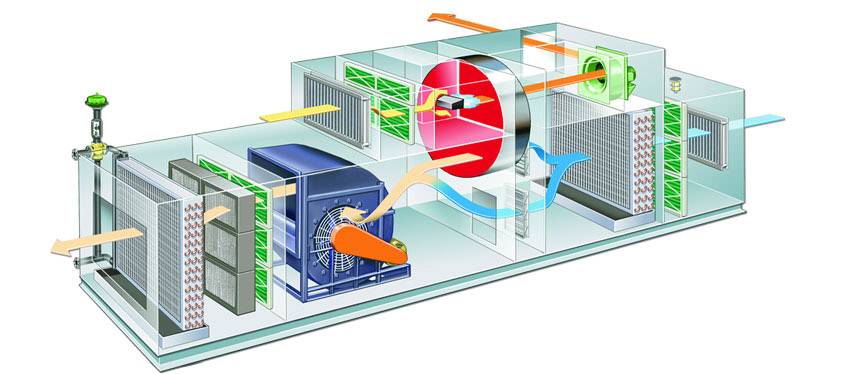

Центральный кондиционер является неавтономным, для функционирования агрегата требуется поступление холода и тепла извне. Его обеспечение осуществляется за счет воды из чиллера, подключения к системе отопления (бойлеру). Климатическое оборудование, обслуживающее торговые комплексы и промышленные объекты, отличается высокой производительностью от 500 до 120 тыс. куб./ч. Мощное оборудование проектируется с учетом энергоэффективности. Увеличить КПД системы позволяет рекуперация тепла. Кондиционеры функционируют совместно с чиллерами или компрессорно-конденсаторными устройствами. Центральный кондиционер рассчитан на несколько помещений, при недостатке мощности устанавливается два агрегата.

Область применения

Оборудование используется в бытовом, коммерческом, общественном и промышленном секторе. Центральные установки обслуживают:

• офисные центры;
• медицинские учреждения;
• концертные залы;
• пищевое производство;
• фармацевтические предприятия;
• торговые центры.

Преимущества, недостатки центральных установок

Плюсы центрального кондиционирования:

• высокая степень надежности, эффективности в эксплуатации;
• возможность отрегулировать температурный, влажностный режим не только для отдельной комнаты, но и для условно разделенных зон внутри общего пространства;
• режим вентилирования;
• подача свежего очищенного воздухопритока определенного объема;
• установленное дополнительное оборудование доводит подаваемый воздухопоток до соответствия нормативному регламенту;
• низкий уровень рабочего шума;
• блок автоматического управления самостоятельно регулирует режим подачи воздушных масс, степень добавления свежего воздухопритока, степень увлажнения, осушения, очистки, охлаждения, обогрева потока и т.д.

К недостаткам относятся:

• сложная схема установки, требующая проведения монтажных работ по прокладыванию сети воздуховодов, трубопроводов, вентиляционных вытяжек и т.д.;
• высокая стоимость оборудования, установки, дальнейшего технического обслуживания;
• для более гибкого управления температурно-влажностными характеристиками воздухопотока необходим монтаж дополнительного оборудования;
• крупные габариты внешнего блока системы, требующие установки на крыше, отдельного технического помещения, либо целого этажа с необходимым объемом уличного воздухопотока для охлаждения.

Использование центральных установок кондиционирования предполагает обслуживание крупных зданий, многочисленных комнат, больших зон торговых, общественно-культурных пространств. В этом случае высокие материальные затраты на оборудование, установку могут быть оправданы преимуществами центральной системы, ее экономичностью, эффективностью.

Назначение вентиляции в доме

Находясь в закрытом помещении, человек вдыхает большое количество воздуха. При неправильной организации системы вентиляции, воздух может застаиваться — в нём снижается содержание кислорода, он становится влажным и запылённым. Все это отрицательно влияет на общее самочувствие человека, а у людей с заболеванием дыхательных путей и аллергией может провоцировать появление болезней. Чтобы избежать застоя воздуха, необходимо периодически проветривать помещение, открывая окна и двери на улицу. Именно эти действия обеспечивают приток свежего воздуха, а его отток проводится по системам общедомовой вентиляции, которая в обязательном организуется в каждой современной постройке.

Однако современные стеклопакеты и дверные коробки не обеспечивают достаточного притока воздуха. Их удобно открывать летом, но довольно проблематично использовать зимой при нашем климате. К тому же экология некоторых районов также довольно пагубно сказывается на здоровье людей, а систем фильтрации при такой естественной вентиляции не существует.

Обеспечить зданию хорошее проветривание призвана центральная система вентиляции и кондиционирования воздуха.

Этапы монтажа

• Сборка секций (в состав центральных кондиционеров могут быть включены такие типовые секции, как внутренние и наружные воздушные клапаны, двух- и трехходовые секции смешения, секции фильтрации, секции воздухоохладительных / воздухонагревательных теплообменников, электрокалориферы, секция рекуперации, секция увлажнителя, вентиляторные секции с центробежными вентиляторами, секции шумоглушения, угловые и присоединительные секции);
• Соединение элементов крыши транспортных модулей (если агрегат предназначен для наружной установки);
• Установка теплообменников;
• Откачка конденсата из теплообменников;
• Подключение электрокалориферов;
• Электроподключение;
• Подключение электродвигателей вентилятора к сети питания.

Место монтажа:

• в подвале;
• на нулевой отметке;
• на этажах здания;
• на антресолях;
• в надстройках на кровле здания.

Монтаж центральных кондиционеров относится к разряду сложных, поэтому их установка требует высокой квалификации монтажников. Во многом качество работы кондиционеров зависит не столько от самого оборудования, сколько от качественно выполненного монтажа, применяемого оборудования, используемых комплектующих и расходных материалов.
В компании «ЕвроХолод» монтаж проводится специалистами монтажного отдела — только собственными монтажными бригадами, прошедшими специальное обучение и имеющими многолетний опыт по монтажу центральных кондиционеров. Все оборудование, комплектующие и расходные материалы отвечают самым высоким стандартам качества и надежности.

Источники

• https://www.AirVentilation.ru/TSentralnye-kondicionery.htm
• https://StrojDvor.ru/kondicionirovanie/vidy/centralnye-ustanovki-kondicionirovaniya-vozduxa-ustrojstvo-i-raznovidnosti/
• https://vozduhstroy.ru/kondicionery/centralnyj.html
• https://www.AirFresh.ru/tsentralnye-konditsionery.htm
• http://www.ovikv.ru/%D0%BA%D0%BE%D0%BD%D0%B4%D0%B8%D1%86%D0%B8%D0%BE%D0%BD%D0%B8%D1%80%D0%BE%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5.html
• https://www.AirClimat.ru/TSentralnye-konditsioneryventilyatsiya.htm
• https://foundmaster.ru/climatic/sistemy-tsentralnogo-konditsionirovaniya-vozduha.html
• http://ventilationpro.ru/konditsionirovanie/sistemy-centralnogo-kondicionirovaniya-princip-raboty-ustrojjstvo-i-oblast-primeneniya.html
• https://EraKlimata.ru/uslugi/montazh-sistem-konditsionerovaniya/tsentralnoe-konditsionirovanie/

Оборудование для системы автоматического управления вентиляцией

Выпускается ряд типов приборов, устройств и датчиков для создания автоматики управления вентиляцией. Для управления отдельным процессом, предназначены механизмы контроля. Но устройства не только контролируют весь процесс, но и управляют эксплуатацией одного участка схемы.

Автоматизированная система управления приточной вентиляцией

Поэтому, в состав автоматики входят десятки различных реле, датчиков и других приборов.

В состав автоматического устройства управления системой вентиляции, обязательно входят следующие приборы:

• регулятор температуры воздушных масс;
• прибор регулировки величины оборотов вентилятора;
• в узле обвязки устанавливается датчик нагрева воды и воздуха;
• привод управления запорным клапаном.

Но данные приборы производят локальное регулирование работы системы или делают замеры. Контроль и определение общего уровня безопасности, всего цикла работы вентиляционной системы, осуществляется с помощью шкафа центрального управления устройства вентиляции.

Сложность системы можно понять, ознакомившись с полным списком оборудования данного устройства. Количество определенных датчиков или реле может быть значительным, а некоторые приборы представлены в единственном числе. Рассмотрим устройство некоторых щитов автоматического управления.

5 Коммерческое оборудование

Коммерческим оборудованием принято называть полупромышленные и промышленные устройства. Часто они имеют свои особенности конструкции.

Получили широкое распространение следующие виды:

• Кассетные. Внутренний блок встраивается в стандартный подвесной потолок, в результате чего не занимает дополнительного места на полу или стенах помещения. Декоративная панель снабжена решеткой воздуховода. Часто в устройство встроены автоматические жалюзи, позволяющие направлять поток воздуха. Возможно распределение воздушных потоков по нескольким направлениям, что дает возможность равномерного охлаждения всей площади помещения.
• Настенно-потолочные. Выступают в качестве замены кассетным для помещений, в которых отсутствует подвесной потолок. Блок размещается на стене в непосредственной близости от потолка. Задача этой модификации — направить воздушный поток вдоль потолка. Такая схема способствует равномерному охлаждению. В некоторых моделях присутствует возможность распределить воздух по нескольким потокам, благодаря чему можно осуществить более интенсивное охлаждение отдельных зон.
• Колонные. Специальные модели, отличающиеся высокой производительностью. Устанавливаются в помещениях значительной площади. Обычно выполнены в виде блока больших размеров. Создают мощный направленный поток холодного воздуха. По этой причине не рекомендуется долгое время находиться рядом с устройством, чтобы не получить переохлаждение. Характеризуются возможностью быстрого охлаждения больших помещений.

Большие объекты могут оснащаться специальными промышленными системами кондиционирования. Они включают несколько мощных внешних блоков и множество внутренних. Общая длина коммуникаций может составлять сотни метров. Такие системы позволяют упростить обслуживание и создать централизованную систему управления микроклиматом. При этом сохраняется возможность раздельной регулировки температуры для каждого внутреннего блока.

Вид кондиционирования помещений выбирается в зависимости от величины объекта, его назначения и условий эксплуатации.

Современное жилье сейчас уже трудно представить без кондиционера. С большой долей вероятности можно утверждать, что в ближайшем будущем они будут установлены во всех помещениях, где ранее не использовались. В промышленных масштабах необходимость охлаждения воздуха зачастую оправдана требованиями технологического процесса.

Зная типы кондиционеров и их свойства, можно выбрать оптимальную модель, которая наилучшим образом подойдет для конкретных условий эксплуатации.
