Классификация, типы и монтаж вентиляционных диффузоров

Виды вентиляции для подвесного потолка

Существует две разновидности вентиляции подвесного потолка:

  • естественная;
  • принудительная.

Установка диффузора и принцип работы обеих систем отличаются, поэтому рассмотрим нюансы каждой разновидности подробнее.

Естественная вентиляция

Принцип работы этой системы основан на том, что нагретый, теплый воздух в помещении всегда поднимается вверх. В этом случае вам понадобится только вентиляционная решетка на воздуховод или вентканал, потому что приборы для создания принудительного потока воздуха не нужны.

Для работы системы достаточно оборудовать воздухопроводящие каналы и вентиляционные шахты. Если в помещении есть вентиляция под подвесным потолком, то в потолочную конструкцию достаточно встроить одну или несколько вентиляционных решеток, которые обеспечат циркуляцию воздуха в запотолочном пространстве.

Принудительная вентиляция

Естественная вентиляция в потолке в ванной может оказаться неэффективной. В этом случае понадобится установка принудительной системы. Ее отличие от естественной вентиляции в наличии прибора, который питается от электрической сети и создает приток воздуха. Иными словами, за тягу в системе вентиляции отвечает работающий прибор, а не разница в давлении и температуре воздуха.

При этом важно не только установить вентилятор в подвесной потолок, но и подобрать агрегат в соответствии с предъявляемыми требованиями. Кроме самого вентилятора, потребуется проложить воздуховоды к вентиляционному каналу в стене

Классификация: виды и отличия

Изделия могут отличаться по ряду признаков и характеристик.

Ниже рассмотрим существующие варианты.

По назначению (направлению воздушного потока)

Диффузоры бывают:

  1. Приточные.
  2. Вытяжные.
  3. Универсальные.

Отличия между ними заключаются в угле наклона лопастей.

Стоит отметить, что в основном изделия применяются в приточных системах вентиляции, реже — в вытяжных.

Приточно-вытяжные модели

Отдельно следует сказать о приточно-вытяжных диффузорах, которые могут ставиться одновременно и к вытяжной, и к приточной вентиляции. Располагаются такие модели на потолках, и имеют прямоугольную или квадратную форму.

По бокам — располагаются щели, направленные в стороны от центра диффизора. По ним воздух попадает внутрь помещения.

По центру — расположены отверстия для удаления воздуха (вытяжки).

Благодаря разному направлению воздушных потоков (вытягивается воздух вертикально, по центру, а подается — по бокам, и направляется в стороны) они не смешиваются между собой.

По материалу

Вентиляционный диффузор может выполняться из таких материалов:

  1. Пластик. Пластиковый диффузор — более дешевый и легкий.
  2. Металл. Металлические изделия обычно или стальные, или алюминиевые. Для продления срока службы и улучшения «внешности» поверхность изделий покрывается краской. По сравнению с ПВХ, металлические модели стоят дороже.

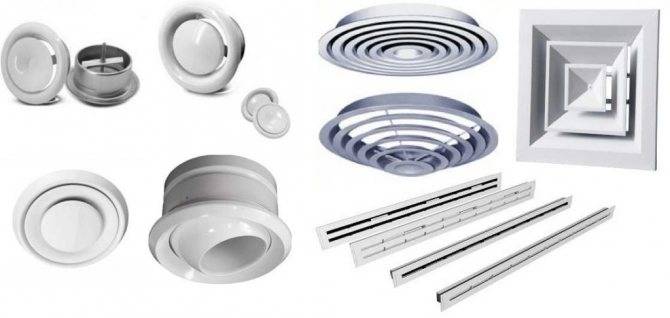

По устройству (конструкции отверстий)

По типу отверстий диффузор бывает:

  1. Щелевой. Имеет прямоугольную раму, в которой прорезано несколько длинных узких отверстий. Ламели при этом могут иметь наклон (тогда воздух будет направляться в определенную сторону), или располагаться под прямым углом по отношению к раме (тогда воздух будет поступать прямой струей от диффузора). Хороши своей незаметностью — такие изделия хорошо вписываются в интерьер и не бросаются в глаза. У некоторых моделей наклон ламелей может регулироваться, причем как для всех жалюзи сразу, так и для каждой в отдельности.
  2. Сопловый (струйный). Подает воздух сплошной струей, за счет чего она проходит дальше. Используется обычно в потолках помещений большого объема (концертных залах, спортзалах, промышленных помещениях, театрах, галереях, складах, торговых комплексах). У части изделий наклон и направление сопла может регулироваться.
  3. Тарельчатый (по сути — тот же анемостат). Имеет круглую раму, на небольшом расстоянии от которой закреплен плоский (или выпуклый, или вогнутый) круг. Воздух проходит между кругом и рамой, и распределяется вдоль поверхности (потолка).
  4. Вихревой. Форма изделий может быть круглой или квадратной. Расположение жалюзи напоминает лопасти вентилятора. Такая конструкция позволяет эффективнее перемешивать воздух в помещении.
  5. Веерный. Круглое изделие, которое являет собой несколько диффузоров разного диаметра, соединенных в один.

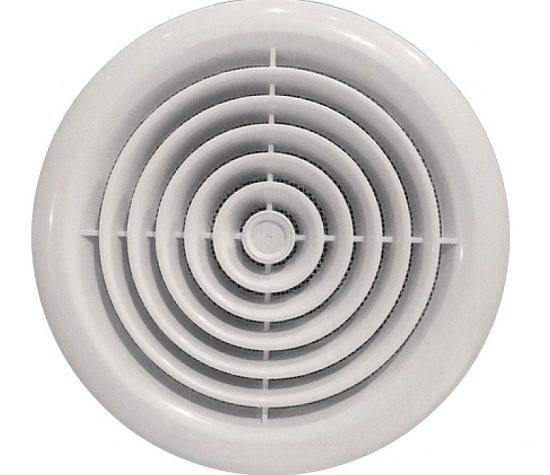

Универсальный пластиковый диффузор

Форма корпуса (рамы) может быть:

  1. Круглая.
  2. Прямоугольная.
  3. Квадратная.

По месту установки

По месту расположения изделия бывают:

  1. Потолочные. Установка в потолок — наиболее распространенный вариант.
  2. Напольные. Применяются обычно для приборов отопления, которые прокладываются под полом.
  3. Настенные. Применяются крайне редко, поскольку на стены обычно монтируются обычные вентиляционные решетки.

Щелевой потолочный диффузор

Модели и примерные цены

Для ознакомления приведем примерные цены, по которым можно купить изделия:

  1. Круглый, алюминиевый, приточно-вытяжной, диаметр — 100 / 200 мм: около 110 / 220 рублей.
  2. Круглый, пластиковый, приточно-вытяжной, диаметр — 200 мм: около 180 рублей.
  3. Круглый, нержавеющая сталь, приточно-вытяжкой, диаметр — 100 мм: 700-800 рублей.
  4. Сопловый, алюминиевый, диаметр — 100 мм: около 1500 рублей.
  5. Квадратный, пластиковый, 150х150 мм: около 600 рублей.
  6. Квадратный, пластиковый, 600х600 мм: около 2200 рублей.
  7. Щелевой (прямоугольный), пластиковый, 500х100 мм: около 1200 рублей.

Популярные производители, присутствующие на российском рынке:

  1. Арктос (РФ).
  2. Europlast (Латвия).
  3. Airone (РФ).
  4. Эра (РФ).
  5. Systemair (Швеция).
  6. Вентс (Украина).
  7. Ванвент (РФ).

Что представляет собой диффузор и как работает

Диффузор воздуха представляет собой устройство, обеспечивающее циркуляцию воздуха в помещении. Несмотря на такое сложное название, этот вентиляционный элемент имеет простую конструкцию и может быть установлен в доме самостоятельно. Большинство этих устройств имеют привлекательные формы и легко вписываются в любой интерьер дома. Причины установки диффузора в доме очень разные:

  • в комнате есть подвесные потолки, которые мешают вентиляции;
  • влажность в доме высокая;
  • Известно, что курение в закрытых помещениях, а также курение никотина отрицательно влияют на здоровье и т.д.

Вентиляционный диффузор проводит приток и отток воздуха в помещении с минимальными тепловыми потерями, что считается очень выгодным для пользователей.

Для эффективной вентиляции любого помещения необходимо, чтобы подаваемый воздух не расходился в одном потоке, а расходился в разных направлениях. Если воздух поступает в одном потоке, то в помещении становится много сквозняков, что негативно сказывается на людях со слабой иммунной системой. Кроме того, лишь небольшая часть помещения вентилируется в направлении струи. Чтобы избежать этого явления, необходимо распространить струю, заставив ее покрыть все помещение. Эта задача выполняется вентиляционными диффузорами. В зависимости от модели, они разбивают струю различными способами, основными из которых являются диффузия и вихрь.

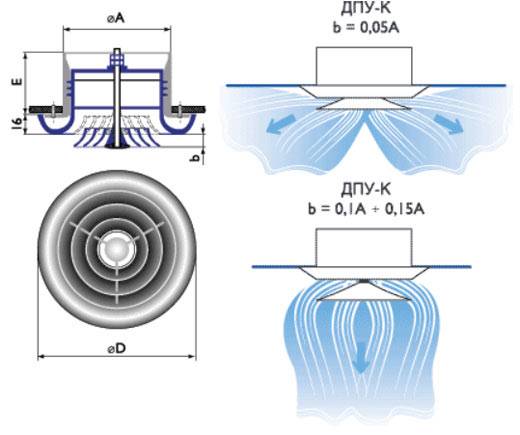

Как работает диффузор

Этот эффект одинаково важен и для вытяжной вентиляции. Вентиляционное отверстие создает разрежение, но чем больше изменяется направление молекул воздуха по отношению к направлению воздуховода, тем меньше воздуха поступает в воздуховод. Благодаря этому основная масса воздуха поступает параллельно воздуховоду, т.е. образуется одна и та же струя.

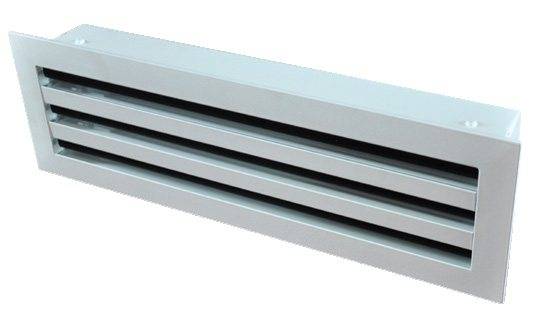

щелевой настенный диффузор

Диффузоры вытяжного воздуха работают так же, как и агрегаты приточного воздуха, для вентиляции максимальной площади помещения. Диффузоры не допускают образования одной струи, так как вакуум на их выходе формируется в разных направлениях. Вихревые устройства также берут воздух по кругу, таким образом, исключается образование одной струи. Все это приводит к удалению воздуха из помещения. Кроме того, диффузор вытяжных вентиляционных систем также рассеивает приточный поток воздуха.

Диффузор на воздуховоде

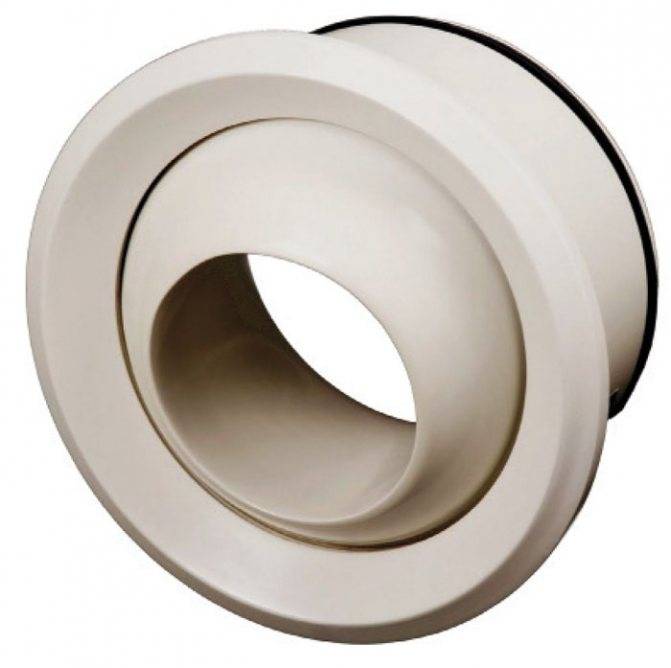

Сопловые диффузоры предназначены для создания строго прямого потока воздуха. Они используются в тех случаях, когда необходимо подавать воздух на большое расстояние, но проложить воздуховод невозможно. В некоторой степени диффузоры могут также включать в себя различные решетки и жалюзи, которые защищают вентиляцию от попадания посторонних предметов и рассеивают приточный или вытяжной воздушный поток. Существуют также диффузоры, позволяющие изменять скорость подачи и удаления воздуха. Эта функция реализуется с помощью механического привода.

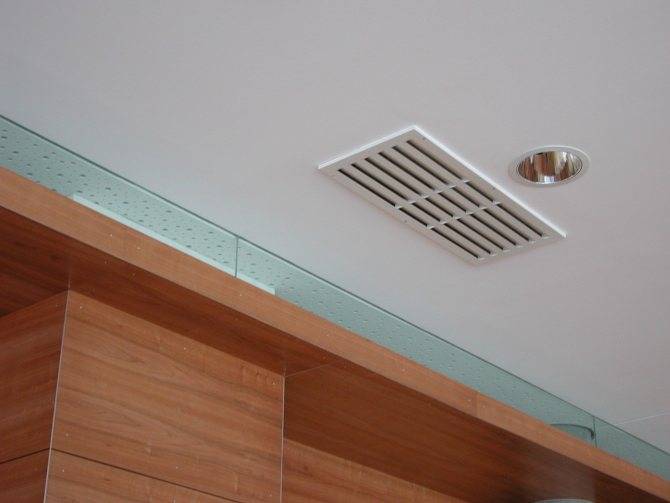

Диффузор на подвесном потолке

Диффузоры в кондиционировании

Назначение таких устройств — равномерное распределение воздушных потоков от кондиционера или вентилятора по воздуховодам в помещении.

Разница между диффузором и вентрешеткой

Разница между этими устройствами заключается только в их конструкции и интенсивности движения воздуха.

При расчете и проектировании оборудования для рассеивания воздушного потока учитывается циркуляция воздуха. Поэтому расположение лопастей и перегородок выполнено таким образом, чтобы воздушные потоки смешивались максимально эффективно и равномерно распределялись по всему помещению.

Диффузор, как и вентиляционные решетки, способствует большему притоку воздуха в воздуховоды из кондиционера, только он делает это медленнее и плавнее.

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

  • круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
  • регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
  • монтажных фланцев для удержания устройства в потолке или стене.

Рекомендуем: Регулировка пластиковых дверей — как самостоятельно отрегулировать Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

  1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
  2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
  3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Рекомендации по установке диффузора

Монтаж диффузора

  1. Элемент крепления следует выбирать в зависимости от формы мембраны и конструкции потолка, стен или пола.
  2. Устанавливать этот элемент надо на этапе строительства конструкции помещения, в соответствии с проектным планом.
  3. Сделать отметку о размещении крепежа на поверхности, где планируется установить.
  4. Отметить место крепления потолка и его каркаса (при врезании в гипсокартон, или вмонтировании в натяжной потолок).
  5. Сделать разметку габаритов конструкции на стене (для определения занимаемого пространства).
  6. С помощью болгарки сделать обнижение в стене (зазор должен быть примерно 5 мм).
  7. Далее нужно вставить корпус воздухораспределителя и проставить на стене отметку для обозначения точек крепления.
  8. Используя перфоратор сделать отверстия нужного диаметра.
  9. Обработать герметиком стыки со стеной и выполнить крепление элемента.
  10. При помощи болтов и саморезов прикрепить насадку.
  11. Производится демонтаж лицевой панели и установка параметров воздухораспределения.
  12. После окончания монтажа мембраны выполняется этап настройки. Он включает в себя соединение и подключение измерительного нипеля и микронанометра.
  13. Мыть устройство следует по мере загрязнения с использованием тёплой воды и моющего средства.

Таким образом, процесс применения воздухораспределителей при проектировании вентиляции не является очень сложным действием. Монтаж, демонтаж и обслуживание распределителя воздушных потоков вполне можно выполнить своими руками при помощи специальных инструментов и без особых затрат. Пожалуй, самым важным моментом является расчёт обслуживания, эффективности распределителя и циркуляции кислорода, грамотное и аккуратное расположение на поверхности стены или потолка для гармоничного применения в интерьере.

3 Критерии выбора анемостата

Важно правильно определить пригодность воздухораспределителя к условиям обустраиваемого помещения. Диффузоры выпускают разных типоразмеров: по площади сечения, диаметру, шумовым характеристикам

Выбирают необходимую модель, опираясь на следующие критерии:

  1. 1. Присоединительный размер или диаметр оголовка диффузора или анемостата сопоставляют с габаритом вентиляционного канала системы проветривания. У регулируемых моделей -Ø80―200 мм, если требуется больший — ставят обычный воздухораспределитель.
  2. 2. Щелевое отверстие — от него зависит производительность устройства. Чем больше диаметр анемостата или периметр всех прорезей диффузора, тем объёмнее пропускная способность распределителя.
  3. 3. Типы проветривания помещения и элементов рассеивания вентиляционных потоков совпадают: вытяжные или приточные исполнения.
  4. 4. Скорость движения струи соотносится с предельным шумом: при интенсивности перемещения потока 2 м/с, уровень звука не должен превышать ночью 45 дБ, днём — 55 децибел.
  5. 5. Запас хода учитывают в анемостате — чем он больше, тем шире диапазон использования прибора. Идеальное значение 8―30 мм.

Правильно выбранный диффузор обеспечит проветривание любого помещения. Чтобы условия эксплуатации воздухораспределителя не привели к преждевременной поломке прибора, материал корпуса должен быть соответствующим. Пластик и нержавеющая сталь прекрасно справятся с любой агрессивной атмосферой. В помещениях с комфортным климатом можно использовать решётки из дерева.

Применение диффузоров

Для выдерживания определенного микроклимата в помещении следует использовать специальную конструкцию, которую называют диффузором. Она позволяет предотвратить появление шума и сквозняков, так как эти моменты могут значительно снизить комфорт проживания.

Диффузоры являются прекрасным средством для распределения потоков воздуха. Особая конструкция позволяет снизить скорость прохождения воздуха по гибким воздуховодам. Также можно обеспечить контроль над процессом перенаправления.

Найти вихревой диффузор в помещении довольно просто. Как правило, он представлен декоративной панелью круглой или прямоугольной формы. Для увеличения эффективности системы диффузор имеет специальную прокладку. Лицевая панель крепится при помощи винтов к монтажной коробке. Основная часть устанавливается через отверстие на фланце или кронштейнами.

В последнее время в магазине можно приобрести модели, которые позволяют перенаправлять воздух в четыре стороны. Ранее устанавливались диффузоры, способные перенаправить воздух в одну сторону. Есть специальные модели, которые можно устанавливать в помещении с повышенной влажностью или в других агрессивных средах. Примером можно назвать модели, в инструкции которых указана возможность установки в бассейнах или производственных помещениях.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты фирмы «Вентс»

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

  • А-ВР;
  • А-ПР;
  • А-ВРФ;
  • А-ПРФ;
  • АМ-ВРФ-Н;
  • АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от фирмы «Эра»

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.

Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы компаний «СистемЭйр»

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.

Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

Для чего применяется и принцип работы

Достаточно много требований предъявляется к системе вентиляции, устанавливаемой в дом или квартиру. Одним из тех приспособлений, которые делают атмосферу в помещении комфортной, является диффузор вентиляционный. В таблице указаны все характерные функции для такого приспособления.

Устранение сквозняковКогда воздушный поток при поступлении в комнату образует единую струю, то это сулит появлением сильных сквозняков, которые не очень хорошо сказываются на здоровье, особенно тех, кто не обладает сильной иммунной системой. Такое явление может устранить вентиляционный дефлектор, который обеспечивает расхождение воздуха и поток рассеивается.
Распределение воздушных потоковПроветривание также становится более эффективным благодаря диффузору вентиляционному. Минусом проветривания в помещениях, не оснащенных диффузором, является то, что проветрить можно только определенную часть помещения, по которой проходят воздушные потоки, потому как поступление воздуха струйное. При помощи диффузора можно сделать так, чтобы струя рассеивалась, и воздух распределялся равномерно по всему объему воздушного пространства в комнате. Происходить это может несколькими способами, в основном популярны модели, имеющие рассеивающий тип принцип работы или же работающие по принципу завихрения. Такое устройство как вентиляционный дефлектор способны снизить скорость, с которой воздушные массы проходят по гибкому воздуховоду, либо усиливать скорость после попадания в вытяжку.
Модернизация вытяжкиПомогает рассеять воздушные потоки вентиляционный диффузор и в случае встраивания его в систему вентиляции, характерной вытяжным типом. Без диффузора такая конструкция, несмотря на то, что создает разряжение воздушных масс, все равно образует струи из воздуха, которые неблагоприятны для атмосферы в помещении. При чем, от того, насколько сильно изменилась направленность потока воздуха, зависит количество, которое может поступить в вытяжное отверстие. Чем больше изменение потока, тем меньшее количество воздушных масс будет проходить в вентиляцию. Диффузор справляется и с этой задачей.
Контроль над процессомУстановка диффузора предполагает возможность осуществлять контроль над потоками воздуха, которые поступают в помещение или выходят из него, настроив при помощи специального пульта работу диффузора. Такая функция обеспечивает дополнительный комфорт и предотвращает появления сквозняков или некачественного проветривания. Плюс ко всему устройство устраняет шумы, которые могут издаваться из-за сильных воздушных масс, которые «гуляют» по помещению.

Такое устройство в основном представлено конструкцию, которая имеет различную форму (такую можно выбрать в зависимости от желаний и необходимости), материал также может варьировать, и в дополнение оснащено специальным прокладочным материалом из резины, которая обеспечивает герметичность. В случае если диффузор вентиляционный приобретается приточного типа, то его конструкция оснащена воздухонаправляющим кольцом и крыльчаткой. Некоторые элементы конструкции и функционал зависят от разновидности диффузора вентиляционного.

Диффузоры Systemair CAP-C

Потолочные диффузоры CAP-C предназначены для открытого монтажа и подсоединяются непосредственно к воздуховоду с использованием соединительной муфты с резиновым уплотнением проверенным на герметичность. Вращающиеся на 360° диски (сопла) обеспечивают 100% регулировку распределения воздуха (воздух можно направлять по горизонтали, вертикали, на 1-2-3-4 стороны). Боковой зазор регулируется в пределах 0-20 мм, обеспечивая возможность увеличения расхода приточного воздуха. Конструкция диффузора CAP-C представляет собой лицевую панель с соплами в комплекте со звукоизолированной камерой статического давления и клапаном. Максимальный перепад температур между приточным воздухом и температурой воздуха в помещении ΔT=12 К. Применяется как для охлажденного, так и для нагретого воздуха. Диффузор выполнен из оцинкованной стали и покрашен в белый цвет, поворотные диски выполнены из ABS-пластика.

Классификация

Сегодня вентиляционные диффузоры доступны в широком ассортименте. Они различаются по нескольким параметрам.

По материалу корпуса

Пластиковый. Простые и легкие устройства. Они не гниют и не ржавеют и бывают разных форм и цветов. Они недорогие, но не уступают металлическим изделиям.

Металл. Считающиеся более надежными, они долговечны и прочны. Но их большой вес может привести к проблемам при установке.

Цены на продукцию выше, чем на пластмассовые аналоги. Когда корпус охлаждается, на металле появляется конденсат, поэтому стальные модели не следует использовать в системах кондиционирования воздуха.

Сделано из дерева. Индивидуально изготовлены для таких помещений, как ванные комнаты, сауны, подходят для деревянных интерьеров.

По форме

Продукция разделена на круглые, квадратные и прямоугольные формы.

Несмотря на это разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.

По назначению

Снабжение воздухом. Воздухозаборники устанавливаются в системе приточного воздуха и предназначены для обеспечения чистого воздуха, распределяя его по всему помещению.

Вытяжка воздуха. Они используются для вытяжки загрязненного воздуха. Эти устройства помогают быстро проветривать помещение, собирая воздушные массы со всей площади.

Приточные и вытяжные устройства. Эти универсальные модели используются для более продуктивного притока и вытяжки воздушных масс. Они улучшают циркуляцию через всю вентиляционную систему.

Тип сопла. Этот тип воздухораспределителя создает узкий воздушный поток. Они используются, когда необходимо направить струю в одном направлении на большое расстояние.

По месту установки

Потолочные диффузоры — это наиболее часто применяемые прикрепленные к потолку вентиляционные диффузоры.

Подвальное помещение — используется довольно редко и только там, где приток происходит через подвал.

Настенный монтаж — монтируется на стену, например, в помещениях с герметичным стеклом, где циркуляция воздуха затруднена.

Конструктивные особенности

Вихрь. Внутри агрегата находятся лопасти, создающие вихри в воздушном потоке. Такая конструкция обеспечивает интенсивное движение воздушных масс. Подходит для быстрого и эффективного удаления отработанного воздуха, например, в ванных комнатах. Может создавать сквозняки, но может быть устранен путем установки камеры статического давления.

Воздухозаборник имеет ось с лопастями, которые могут вращаться или быть неподвижными. Имеются регулируемые и нерегулируемые.

Джет. Устройства пропускают воздух и образуют струю. Это увеличивает интенсивность воздушного потока и увеличивает дальность поездки.

Разъемные устройства. Эти устройства имеют форму щелей, через которые проходит воздух. Количество и размеры щелей зависят от условий эксплуатации. Они могут использоваться как для приточного, так и для рециркулирующего воздуха.

Линейный. Они выглядят как вытянутый прямоугольник с несколькими щелями, почти невидимый изнутри.

Перфорированный. У них большое количество перфораций для рассеивания воздуха.

Во избежание сквозняков также устанавливаются адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения струи приточного воздуха к выходным отверстиям диффузора.

Но при их установке необходимо учитывать, что в связи с их размерами им требуется дополнительное пространство для установки.

Доступны адаптеры:

  • со съемным фильтром — для дополнительной очистки воздуха
  • с дроссельным клапаном — регулирует поток воздуха.
  • с диффузором воздуха — обеспечивает равномерное распределение особенно мощных потоков.

Материал — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
