Критерии выбора циркуляционных насосов для отопления частного дома

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

  1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
  2. Соответственно, процесс обогрева дома существенно ускорился.
  3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
  4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
  5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
  6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Виды насосов для отопительных систем

Современные циркуляционные насосы разделяют на два принципиальных вида: «сухие» и «мокрые». Они несколько отличаются внутренним устройством и схемой работы, но движение жидкости в них все равно обеспечивается за счет циркуляционных процессов в системе. Некоторые модели оснащаются устройствами для автоматического регулирования их работы.

Вариант #1 — приборы «сухого» типа

Конструкция сухого циркуляционного насоса не подразумевает контакт теплоносителя с ротором. Его рабочая область отделена от деталей электродвигателя специальными кольцами.

Их производят из следующих типов материала:

  • графита;
  • керамики;
  • карбида вольфрама;
  • нержавеющей стали;
  • оксида алюминия.

Принцип работы «сухого» насоса заключается во вращении колеса в среде теплоносителя. Подающее воду отверстие находится по центру основной камеры, а отводящая система каналов – по периферии.

Рабочая зона «сухих» циркуляционных насосов связана с двигателем только посредством вала, поэтому при необходимости возможна замена электропривода

Вращение крыльчатки функционального колеса приводит к возникновению центробежных сил, перемещающих теплоноситель от центра корпуса к его краям. Такой принцип работы циркуляционного насоса обеспечивает постоянное движение воды через его внутреннюю камеру.

Положительными особенностями отопительного оборудования сухого типа являются:

  • высокий уровень КПД – 70-80%;
  • минимальный гидроудар при запуске;
  • возможность горизонтального и вертикального расположение двигателя;
  • перекачивание больших объемов теплоносителя за счет высокой мощности.

Из-за комбинации экономичности и шумности «сухие» насосы используются преимущественно в системах отопления промышленных, административных зданий и крупных жилых объектов.

Поэтому у приборов такого рода можно выделить следующие негативные стороны:

  1. Высокий уровень шума, не позволяющий использовать их в квартирах.
  2. Необходимость замены уплотнительных дисков каждые 2-3 года.
  3. Высокая вероятность протекания теплоносителя наружу при нарушении герметичности рабочей камеры.
  4. Необходимость внешнего охлаждения двигателя.

Из-за большого веса такое оборудование устанавливают на пол или подвешивают на кронштейны.

Элементы консольного насоса закреплены на одной станине, а электрический двигатель с рабочим колесом в корпусе связаны через редуктор

Существует два варианта конструкционного исполнения «сухих» насосов:

  1. Моноблочный. Двигатель и металлический корпус прибора объединены в одну конструкцию со специфическими креплениями.
  2. Консольный. К корпусу оборудования с помощью универсальных креплений может присоединяться двигатель любой мощности.

«Сухие» циркуляционные устройства для отопительных систем при соответствующем обслуживании являются более долговечными, поэтому они постепенно вытесняют с рынка модели с мокрым ротором.

Вариант #2 — насосы с ротором мокрого типа

Принцип действия циркуляционного прибора с ротором, относящимся к мокрому типу, аналогичен своему собрату в «сухом» исполнении: при вращении крыльчатки подаваемый в центр теплоноситель перемещается к периферии рабочей камеры, откуда собирается в отводящие каналы.

Все внутренние уплотнители в «мокром» насосе являются статичными и не подвержены динамическому износу, поэтому такие модели более надежны и долговечны

Ротор «мокрого» насоса контактирует с теплоносителем, который обеспечивает и охлаждение двигателя. Такие приборы не должны работать в сухом режиме, потому что они быстро перегреваются и сгорают.

Составные части оборудования обычно расположены в одном корпусе и составляют единую конструкцию, поэтому при поломке отдельных элементов их не заменяют, а покупают новый насос.

Теплоноситель внутри рабочей камеры проходит довольно извилистый путь, поэтому от гладкости материала внутренней поверхности корпуса зависит шумность насоса

Преимущества агрегата с “мокрой” разновидностью ротора:

  • бесшумность работы;
  • компактные размеры;
  • незначительное потребление электроэнергии (30-50 Вт);
  • длительность работы без обслуживания;
  • относительно небольшая стоимость;
  • простота установки.

Устройства часто встраивают непосредственно в конструкцию бытовых котлов, облегчая потребителю выбор оборудования при монтаже системы отопления.

У отопительных приборов такого типа есть и минусы:

  • конструкционные ограничения по максимальной мощности;
  • низкая ремонтопригодность;
  • маленький КПД (40-60%);
  • необходимость строго горизонтального расположения оси двигателя.

Из-за низкой мощности “мокрая” разновидность насосных машин используют преимущественно в отопительных системах квартир и одноэтажных домов.

Подбор циркуляционного насоса для системы отопления

Иногда перед человеком, уже посадившим дерево и вырастившим сына, встает вопрос – а как подобрать циркуляционный насос для отопительной системы возводимого дома? И от ответа на этот вопрос зависит многое – будут ли равномерно прогреты все радиаторы, будет ли скорость потока теплоносителя в

отопительной системе достаточной, и в то же время не превышенной, не будет ли гула в трубопроводах, не будет ли насос потреблять лишнюю электроэнергию, правильно ли будут работать термостатические вентили отопительных приборов и так далее и тому подобное. Ведь насос – это сердце отопительной системы, которое неустанно качает теплоноситель – кровь дома, наполняющую дом теплом.

Подобрать циркуляционный насос для отопительной системы небольшого здания, проверить, правильно ли насос подобран продавцами в магазине, или убедиться в правильности подбора насоса, стоящего в существующей системе отопления, достаточно просто, если воспользоваться укрупненным методом расчета. Основной параметр подбора циркуляционного насоса – это его производительность, которая должна соответствовать тепловой мощности обслуживаемой им отопительной системы.

Необходимую производительность циркуляционного насоса с достаточной точностью можно рассчитать по простой формуле:

где Q – необходимая производительность насоса в кубометрах в час, Р – тепловая мощность системы в киловаттах, dt – дельта температур – разница температур теплоносителя в подающем и обратном трубопроводе. Обычно принимается равной 20 градусам.

Итак, пробуем. Возьмем, для примера, дом общей площадью 200 квадратных метров, в доме есть подвал, 1 этаж и мансарда. Система отопления двухтрубная. Необходимую тепловую мощность, требуемую для обогрева такого дома, примем 20 киловатт. Производим несложные вычисления, получаем – 0,86 кубометра в час. Округляем, и принимаем производительность необходимого циркуляционного насоса – 0,9 кубических метра в час. Запомним ее и идем дальше. Второй важнейшей характеристикой циркуляционного насоса является напор. Каждая гидравлическая система имеет сопротивление пропускаемому по ней потоку воды. Каждый угол, тройник, редуцирующий переход, каждый подъем – все это местные гидравлические сопротивления, сумма которых и составляет гидравлическое сопротивление отопительной системы. Циркуляционный насос должен преодолеть это сопротивление, с сохранением расчетной производительности.

Точный расчет гидравлического сопротивления сложен и требует определенной подготовки. Чтобы примерно рассчитать необходимый напор циркуляционного насоса используется формула:

где N – количество этажей здания, включая подвал, K – усредненные гидравлические потери на один этаж здания. Коэффициент К принимается 0,7 – 1,1 метра водяного столба для двухтрубных систем отопления и 1,16-1,85 для коллекторно-лучевых систем. В нашем доме три уровня, с двухтрубной отопительной системой. Коэффициент К принимаем 1,1 м.в.с. Считаем, 3 х 1,1 = 3,3 метра водяного столба.

Обратите внимание – общая физическая высота отопительной системы, от нижней до верхней точки, в таком доме составляет порядка 8 метров, а напор необходимого циркуляционного насоса только 3,3 метра. Каждая отопительная система является равновесной, насосу не нужно поднимать воду, он только преодолевает сопротивление системы, поэтому увлекаться большими напорами никакого смысла нет

Итак, мы получили два параметра циркуляционного насоса, производительность Q, m/h = 0,9 и напор, Н, м = 3,3. Точка пересечения линий от этих величин, на графике гидравлической кривой циркуляционного насоса, является рабочей точкой необходимого циркуляционного насоса.

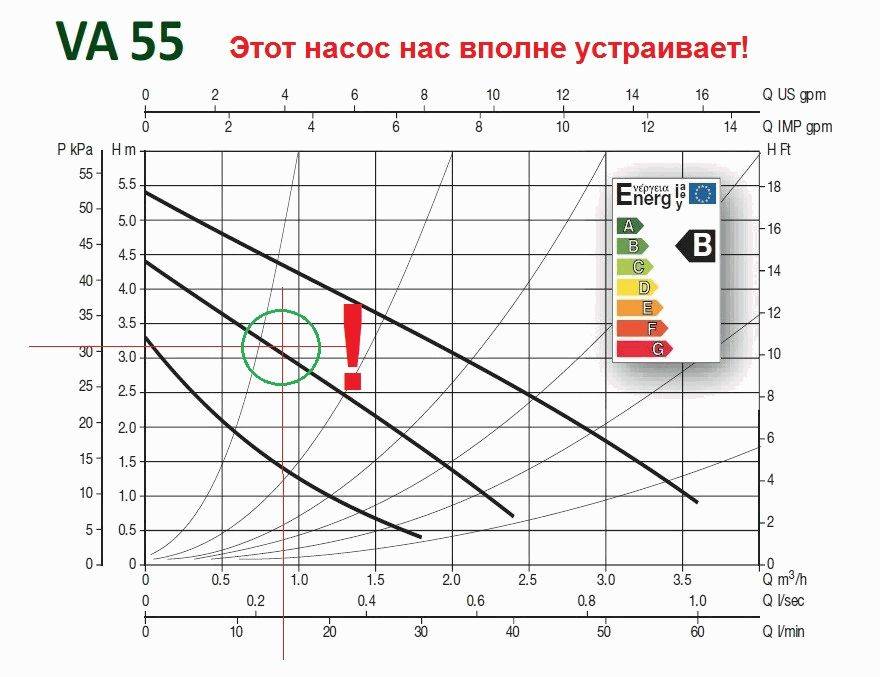

Допустим, Вы решили остановиться на отличных насосах DAB, итальянских насосах великолепного качества по совершенно адекватной цене. Пользуясь каталогом, или менеджерами нашей компании, определяете группу насосов, в параметры которых попадает необходимая рабочая точка. Решаем, что этой группой будет группа VA. Выбираем наиболее подходящий график гидравлической кривой, лучше всего подходит кривая насоса VA 55/180 X.

Рабочая точка насоса должна находиться в средней трети графика – эта зона является зоной максимального КПД насоса. Для подбора выбирайте график второй скорости, в этом случае Вы страхуете себя от недостаточной точности укрупненного расчета – у Вас останется резерв для увеличения производительности на третьей скорости и возможность ее уменьшения на первой.

Расчет производительности циркуляционного насоса

Перед тем как выбирать нужную модель циркуляционного насоса, следует заняться гидравлическим расчетом системы. Значение рабочей производительности насоса тесно связано с тепловой мощностью рассматриваемой системы отопления. Следовательно, объем теплоносителя, перекачиваемый таким агрегатом, должен обеспечивать тепловую энергию радиаторам во всех помещениях. Поэтому для расчетов потребуется значение тепловой мощности, необходимой для обогрева помещений и всего здания.

В качестве примера можно использовать частный дом, площадь которого составляет 100 м 2. Значение тепловой мощности будет соответственно в пределах 10 кВт. Далее производительность насоса рассчитывается по следующей формуле: G= 3600Q/(c∆t), в которой G является необходимым количеством теплоносителя (кг/ч), Q– тепловой мощностью системы (кВт), с – представляет собой удельную теплоемкость воды, равную 4,187 кДж/кг ºС,Δt – является разницей температур в подающих и обратных трубах. Для расчетов берется ее температура, составляющая 20 0 С. Таким образом, в соответствии с исходными данными, производительность циркуляционного насоса будет равна: 3600 х 10 х 4,187 х 20 = 429,9 кг/ч или в более крупных единицах – 0,43 т/ч .

При выборе насоса можно заметить, что в техническом паспорте вместо массовых единиц расхода указаны объемные. В этом случае необходимо выполнить перевод массы воды в ее объем с помощью плотности, составляющей 0,983 т/м 3 при t = +60 0 С: 0,43/0,983 = 0,44 м 3 /ч. Полученное значение и будет вычисляемой рабочей производительностью устройства.

Техническое обслуживание

Продолжительной срок эксплуатации может достигаться только, если регулярно проводить профилактическое техническое обслуживание, в которое входит осмотр и чиста насосного устройства. Рекомендуется проводить осмотр не реже, чем 1 раз в 3 месяца, а чистке – 1 раз в 2-3 года, зависимо от условий эксплуатации и качества теплонагревателя.

На протяжении всего периода использования устройства, необходимо регулярно проверять работу устройства:

  • визуальная проверка наличия и состояния заземления;
  • отсутствие сильных вибраций электропривода при работе;
  • проверка давления на соответствие номинальному;
  • отсутствие посторонних звуков при работе электрического привода;
  • чистота и сухость корпуса. Если поверхность агрегата загрязнена, необходимо провести чистку, а также устранить причину, которая повлекла к намоканию корпуса;
  • соединительные места проверяются на течку.

Соблюдение этих несложных правил позволит максимально продлить срок эксплуатации оборудования, при сохранении эффективности работы устройства.

Наша компания является официальным представителем бренда CPN, изготавливающего промышленные насосы, на территории Российской Федерации. Продаваемые нами насосы не предназначаются для использования в бытовой среде. Оборудование CPN позволяет удовлетворить потребности производственных и промышленных предприятий, а также специализированных объектов, на которых требуется обеспечить высокую производительность, надежность и бесперебойную работу насоса.

Назначение и принцип действия циркуляционного насоса

Циркуляционный насос предназначен для принудительной прокачки теплоносителя по всем элементам системы отопления. Он не допускает образования застойных зон и увеличивает скорость движения теплофикационной воды. За счет этого все теплообменные процессы протекают с повышенной интенсивностью, что положительно сказывается на эффективности обогрева здания.

Такие насосы имеют герметичный металлический корпус, внутри которого вращается вал с закрепленной на нем крыльчаткой. Агрегат приводится в движение электрическим двигателем, все элементы проводки которого надежно защищены от попадания влаги.

Вращающееся совместно с валом рабочее колесо создает разрежение в приемном патрубке, который засасывает в себя воду. Кинетической энергии вращения достаточно, чтобы жидкость выбрасывалась из нагнетательного патрубка с повышенным давлением, которое может быть от десятых долей до нескольких атмосфер. За счет него теплоноситель прокачивается по теплофикационному контуру и вновь возвращается на прием насоса.

Схема установки циркуляционного насоса в системе отопления.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии мембранного бака байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Конструкция и принцип работы насоса

По конструкции циркуляционная помпа напоминает дренажную установку. Насос состоит из прочного корпуса, выполненного из нержавеющей cтали/чугуна/алюминия и электрической части, которая включает обмотку статора со встроенным керамическим/стальным ротором.

Монтаж насосного устройства для принудительной циркуляции значительно повышает эффективность систем горячего водоснабжения и автономного отопления

На валу вращающейся части электродвигателя неподвижно зафиксирована крыльчатка.

Рабочее колесо представляет собой два параллельных диска, соединённых радиально выгнутыми лопастями. На одном из них расположено отверстие для течения жидкости-теплоносителя, на другом – небольшое отверстие для фиксации крыльчатки на валу электрического двигателя.

Корпусные части циркуляционных помп изготовляют из стали и прочных сплавов. Под стенками корпуса скрытый ротор с закреплённой крыльчаткой

Сам электродвигатель оснащён специальной платой управления и клеммами для подключения проводов. У циркуляционных помп без электроники вместо платы установлен конденсатор, а на клеммной коробке расположен переключатель скоростей.

При подаче электроэнергии колесо с лопастями вращается, создавая вакуум в патрубке и нагнетая теплоноситель. Ротор создаёт движение рабочей жидкости в направлении от входного до выпускного клапана.

Насос постоянно забирает воду с одной стороны и выталкивает в отопительную систему с другой. Центробежная сила способствует транспортировке жидкости по всей магистрали.

Создаваемый напор преодолевает сопротивление на разных участках контура и обеспечивает циркуляцию теплоносителя.

Если судить по интенсивности продаж, наиболее популярными на отечественном рынке являются приборы от следующих производителей:

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье. Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.
