Канализационные трубы разных цветов: их назначение и отличия

Особенности серых труб

Серые трубы используют для обустройства внутренней канализации Серые трубопроводы из полимерных материалов применяю во внутренней канализации. Она прокладывается по контуру дома и выводит сливную жидкость вместе с жировыми включениями и остатками бытовой химии к наружной системе, а затем к централизованной общегородской сети или локальному очистному сооружению.

Трубы сероватого оттенка, используемые при монтаже внутри дома, уступают рыжим по прочности. Их стенки толщиной – 2,7 мм, зато температурный максимум – 95 градусов.

Обычно изготавливают изделия сечением в 50 и 110 мм, что позволяет прокладывать канализационные магистрали от любых санитарных и бытовых приборов.

Трубопроводы этого типа пожароустойчивы и не восприимчивы к коррозии. Но они недостаточно жестки, чтобы укладывать их под грунт. При установке снаружи дома магистрали способны лопнуть под мерзлой землей. Однако они хорошо справляются с нагрузками, возникающими при эксплуатации внутри здания. Монтируется такие трубы с уклоном к стенам.

Что означает цвет канализационных труб

Канализация бывает внутренней и наружной. Рыжим (оранжевым, светло-коричневым, горчичным) цветом маркируются трубы для наружной канализации.

Маркировка изделий служит для облегчения понимания, какой вид труб перед Вами – в гипермаркете с первого взгляда можно отличить зеленые трубы для ливневки, наружной или внутренней канализации (серые или белые). При хранении, транспортировке и монтажных работах разноцветность труб также облегчает работу персонала. Яркий оранжевый цвет для наружных систем выбран потому, что при проведении земляных работ, особенно с помощью техники, трубы яркого цвета намного проще обнаружить в земле.

Размеры канализационных труб ПВХ

Доступные на рынке размеры рыжих канализационных труб:

  • длина — от 1 до 6 м;
  • диаметр канализационных труб — в диапазоне 110. 500 мм;
  • толщина стенок — 3,2. 14,6 мм.

При обустройстве систем канализации наиболее часто используются рыжие ПВХ трубы диаметрами 110, 160 (при пролегании между строениями) и более 200 мм (при прокладке вдоль улиц).

Рыжие канализационные трубы сечением 110 мм используются в следующих случаях:

  • требуется вывести стоки вод из жилых строений;
  • при обустройстве внутреннего контура канализации в частных малоэтажных домах и коттеджах;
  • проектируется поверхностная водоотводная система, продолжающая линейные или точечные сливы.

Типоразмеры канализационных труб ПВХ стандартизированы; стандартные значения наружного, внутреннего диаметров, длин отрезков и толщины стенок можно отыскать в соответствующих таблицах (про

Как проводится установка трубы 110 мм

Укладка канализационных труб определяется по определённой технологии. Соблюдение её обеспечивает качественное функционирование канализации. При монтаже следует соблюсти некоторые особенности и учесть определённые нюансы.

Уклон канализационной системы

Одним из важнейших параметров является уклон труб канализации. Сливные воды должны уходить легко и не получать никакого препятствия. Естественный процесс стока требует обустройства некоторого уклона. По стандарту показатели уклона составляют 1 см на 1 м трубы. Для обустройства уклона предварительно делают разметку, а затем устанавливают крепежи в соответствии разметками. Размета производится с помощью уровня, лучше всего лазерного. Для начала отмечают горизонтальную линию, которая проходит на уровне со сливным отверстием на стояке. Далее она поднимается на число, которое соответствует расстоянию от стояка до первоначальной точки слива.

Процесс соединения

Важным и непосредственно главным фактором качественного обустройства канализационной системы является соединений труб. Сам процесс несложен, но существуют некоторые нюансы, которые обеспечивают надёжность и герметичность стыков. Халатность в этом деле может привести к появлению таких негативных факторов:

  • протечки;
  • неприятный запах.

Для того, чтобы не допустить перечисленных выше дефектов при соединении труб 110 мм используют уплотнительных прокладок, которые выпускаются нескольких типов: одноперьевые, двуперьевые и двуперьевые с пластиковым кольцом. Установка данных прокладок выполняется с некоторыми отличиями, которые также следует учесть. К примеру, одноперьевые прокладки устанавливаются обычно, а при установке других, необходимо использовать специальную смазку. Итак, для того чтобы правильно соединить трубы для канализации 110 мм:

  1. Вставляем прокладку в раструб . Следим за тем, чтобы не образовывались перекосы. Также, предварительно следует осмотреть прокладку, чтобы она не имела никаких дефектов.
  2. В качестве смазки можно использовать подручные средства: моющее, мыло, вазелин. Главное, чтобы эти средства не влияли негативно на резиновые прокладки и не меняли их структуру. Предугадать это сложно, поэтому специалисты рекомендуют использовать специализированную смазку, которая изготавливается на основе силикона. Сам силикон использовать нельзя, так как он является агрессивным для резины.
  3. После того как уплотнители установлены остаётся соединить изделия между собой. В ходе работы следим за тем, чтобы стыки были плотные.

Последовательность соединений

  • Начинают сливную систему с фитинга-поворотника, к которому, с внутренней стороны присоединяется гибкий гофрированный шланг, а с наружной труба 110 мм. Многие не используют этот элемент. Тогда в этом случае нельзя гарантировать герметичность данного соединения.
  • Не забываем, при присоединении изделия к фитингу, обязательно устанавливается резиновая прокладка. Также следим за глубиной посадки.
  • В случае необходимости обустройства разветвления канализационной системы, используют фитинги-тройники. Для изменения диаметрального сечения в системе канализации, следует приобрести фитинги-переходники.
  • Последнее правило в соединении. Все стыки должны размещаться по ходу прохождения воды.

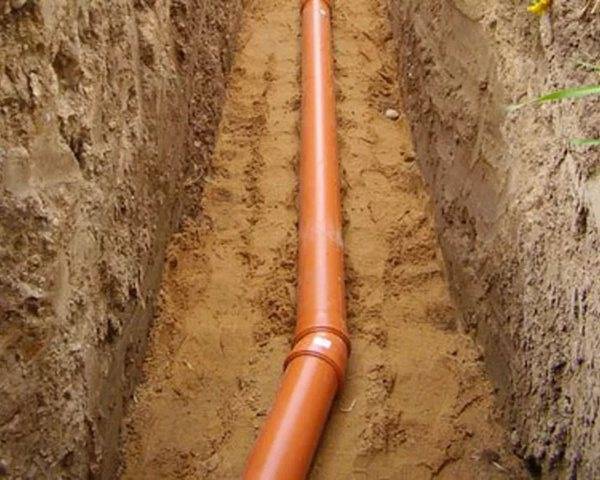

Монтаж канализационных труб

Рыжие пластиковые трубы диаметром 110 мм отличаются повышенным удобством при монтаже. Их небольшой вес и отсутствие необходимости в применении специального оборудования позволяют произвести работу даже без наличия опыта в данной сфере. Для укладки трубы 110 мм потребуется выполнить такие действия:

  1. Вырыть траншеи на участке согласно плану расположения канализационной системы. Для удобства проведения монтажных работ ширина траншеи должна несколько превышать 110 мм – диаметр трубопровода.
  2. Дно траншеи следует выслать песчано-гравийной подушкой.
  3. На песчаных грунтах также дополнительно укладывается слой геотекстиля.
  4. В местах изменения направления трубопровода, при значительном перепаде высот, а также на равном участке каждые 6 – 12 м устанавливаются смотровые колодцы.
  5. Элементы рыжей ПВХ трубы диаметром 110 м соединяются встык без зазора раструбным методом, что значительно ускоряет укладку.
  6. Гладкий край трубы вставляется в раструб до упора, а затем выдвигается на 10 – 15 см. Это позволяет избежать деформаций при колебаниях температуры.
  7. При монтаже кирпично-красных магистралей из ПВХ не требуются дополнительные компенсаторы.

Соединение труб канализации

В местах разветвлений и поворотов канализационной системы используются рыжие поливинилхлоридные фитинги. Канализационный трубопровод подключается к септику, это и есть его конечная точка. Закапывать траншеи необходимо в той же последовательности: сначала необходимо выложить слой песка, и лишь после этого землю. Эти действия позволят снизить влияние сил пучения на канализацию. После укладки выполняют проверку канализационной сети на герметичность.

Зеленые трубы

В зеленый (иногда синий) цвет выкрашиваются трубы, которые применяются для организации дренажа. Отличительная особенность – способность сгибаться и выдерживать сильное давление оседающего сверху грунта.

Поскольку применяется изделие во внешней среде, материал без проблем переносит колебания температуры, а также ее снижение до отрицательных величин. На стенках может иметься перфорация, которая способствует проникновению воды внутрь. Некоторые производители оснащают продукцию фильтром из геотекстиля.

Подведем итоги. Для домашнего использования подойдут серые трубы, если канализация выходит в грунт, то в этом месте целесообразно выполнить переход на оранжевые трубы. Белые имеют те же свойства, что и серые, но более привлекательны внешне. Черные – отличаются повышенным размером и применяются для прокладки городской канализации. Зеленые используются для дренажа.

При выборе труб, основное внимание следует уделять материалу изготовления и его свойствам. Они должны соответствовать будущим условиям эксплуатации, иначе срок службы изделий существенно сократится

Цвета труб и сфера применения

Из-за агрессивности среды, которые переносят стоки по канализационным трубам, к ним предъявляют серьезные требования: материал изготовления – чугун, ПЭ (полиэтилен), ПП (полипропилен), ПВХ (поливинилхлорид), керамические, асбестоцементные. Все они должны быть прочными и долговечными и у каждого вида труб свое предназначение. Для того, чтобы облегчить выбор производители, обозначили канализационные трубы разными цветами.

Серые

Серая труба, как и труба белого цвета, пригодна только для внутренней проводки, для наружной канализации она совершенно не походит, так как боится низких температур и если образуется ледяная пробка, это может привести к непредсказуемым последствиям.

Серая труба производится из полихлорвинила, не боится коррозии, по весу не тяжелая, легко поддается монтажу, в плане эстетки вполне имеет нейтральный цвет. По размеру трубы бывают разными, а вот в диаметре у них есть ограничения.

Рыжие

Этот вид трубы предназначен для внешней канализации, изготавливается из ПВХ (полихлорвинил), в диаметре бывает 110, 125, 150 мм – стандарт для таких труб. По длине они могут быть размером 500, 1000, 2000, 6000 мм. Большие размеры труб предназначены для создания систем канализации с большим проходным сечением, ливневой канализации и водопропускных сооружений. Толщина такой трубы составляет 3,2 мм. Такую трубу можно закладывать на глубину до 4 м. Температурный режим от -10 до + 60. Труба гладкая с раструбом, по классу жесткости SN 4, состоит из нескольких слоев. Она идеально подходит для наружной канализации.

Материал, из которого изготавливается труба, прочный, долговечный, устойчивый к коррозии и не боится воздействия вредных микроорганизмов. Такая труба внутри имеет гладкую структуру, что способствует без задержки пропускать различные стоки. Несмотря на жесткость и прочность, ее не прокладывают под магистралями, так как она не выдержит давление, прогнется и вызовет засор и в последующем поломку. Хотя ребристая поверхность и много слоев дает дополнительный шанс выдерживать большое количество грунта.

Эта труба более высокой стоимостью, но и срок службы у нее высокий – около 50 лет.

Черные

Трубы черного цвета из полиэтилена высокого давления могут быть использованы как внутри помещения, так и в наружной проводке. Чаще они находят применения как трубы, в которые прокладывают коммуникационные кабеля для защиты от влажности. Черные трубы не подходят для проводки водопровода, так как они не могут выдержать большого давления. Если же проводятся вода без напора, то ее можно использовать. В основном ее используют для канализационных стоков от внутренней канализации. Бывает она в бухтах по 40 -50 м и диаметр 110, 160 и 200 мм. Есть еще и специальные черные трубы с перфорированием, предназначенные для подземного дренажа.

Зеленые

Такие трубы чаще изготавливают из чугуна, так как этот материал отличает высокая прочность и долговечность. Есть трубы и пластмассовые. Стенки у таких труб прочные, рассчитаны на то, чтобы выдержать большой слой грунта, имеют перфорацию (дренажные отверстия). Используют такие изделия для подземного дренажа – они собирают грунтовые воды, выдерживают перепады температур.

Синие

Синие трубы часто применяют для прокладки системы отведения дождевой, талой воды внутри отапливаемых жилых, а также производственных зданий. Такие трубы невероятно прочные, так как стоякам и водоотводящим трубам требуется выдерживать давление потока воды в случае засоров и переполнений системы.

Белые

Изделия белого цвета для канализации находят применение не так часто, реже даже чем черные. Если нет возможности скрыть внутренний трубопровод, то берут трубы белые, так как серые сложно вписать в интерьер помещения ванной комнаты или кухни. О качестве этих труб не надо беспокоиться, они также отвечают параметрам внутренней установки помещений, как и серые.

Температурный нагрев выдерживают до 950, при выборе такой трубы не стоит переживать за ее сохранность. Шумоизоляция на высоте, диаметр трубы разнообразный в ассортименте: от 32 мм до 150 мм. По длине от 150 и до 5000 мм. Толщина слоя где-то 2,7 мм и конечно труба имеет раструб с резиновым кольцом, что монтаж стыковки делает герметичным. К таким трубам легко подбираются различные фитинги и соединения.

Когда известно, для каких целей нужна канализационная труба, будь-то внутренняя или внешняя проводка, и известен нужный диаметр и размер, собрать и подвести трубы не составит труда, тем более для этого не потребуются никакие специальные инструменты и приспособления.

Правила укладки наружного коллектора

От соблюдения технического регламента при монтаже наружных сетей, зависит надёжная работоспособность сточного коллектора. Это вызвано тем, что канализационная труба укладывается в грунт на определённую глубину. Найти и откопать её в случае наступления форс-мажорных обстоятельств, – засорения, образования ледяной пробки, механического повреждения, представляется трудозатратным делом. Особенно, если дело обстоит в зимнее время.

  • Обязательно соблюдать необходимый уклон, указанный в технической документации, – СНИП (Санитарные Нормы И Правила).
  • В траншее не должно быть острых предметов. Камни необходимо удалить.
  • Дно необходимо сделать максимально ровным, без впадин, углублений. Трубу желательно укладывать на «постель» из мелкого щебня и песка. Ими можно подправить недостатки траншеи.
  • Засыпать трубу необходимо мягким грунтом, без содержания крупных и тяжёлых предметов. Падение с высоты может повредить стенки коллектора.

В качестве наружной канализации допустимо использовать пропиленовую трубу. Потребуется выполнить ряд мероприятий:

  • коллектор целесообразно утеплить;
  • с целью снижения механических нагрузок от грунта, необходимо соорудить разгрузочный кожух.

Но, всё-таки лучше применять для наружной прокладки именно те трубы, которые предназначены для работы в таких условиях.

Расскажите о нас своим друзьям:

Цвета труб и сфера применения

Из-за агрессивности среды, которые переносят стоки по канализационным трубам, к ним предъявляют серьезные требования: материал изготовления – чугун, ПЭ (полиэтилен), ПП (полипропилен), ПВХ (поливинилхлорид), керамические, асбестоцементные. Все они должны быть прочными и долговечными и у каждого вида труб свое предназначение. Для того, чтобы облегчить выбор производители, обозначили канализационные трубы разными цветами.

Серые

Серая труба, как и труба белого цвета, пригодна только для внутренней проводки, для наружной канализации она совершенно не походит, так как боится низких температур и если образуется ледяная пробка, это может привести к непредсказуемым последствиям.

Серая труба производится из полихлорвинила, не боится коррозии, по весу не тяжелая, легко поддается монтажу, в плане эстетки вполне имеет нейтральный цвет. По размеру трубы бывают разными, а вот в диаметре у них есть ограничения.

Рыжие

Этот вид трубы предназначен для внешней канализации, изготавливается из ПВХ (полихлорвинил), в диаметре бывает 110, 125, 150 мм – стандарт для таких труб. По длине они могут быть размером 500, 1000, 2000, 6000 мм. Большие размеры труб предназначены для создания систем канализации с большим проходным сечением, ливневой канализации и водопропускных сооружений. Толщина такой трубы составляет 3,2 мм. Такую трубу можно закладывать на глубину до 4 м. Температурный режим от -10 до + 60. Труба гладкая с раструбом, по классу жесткости SN 4, состоит из нескольких слоев. Она идеально подходит для наружной канализации.

Материал, из которого изготавливается труба, прочный, долговечный, устойчивый к коррозии и не боится воздействия вредных микроорганизмов. Такая труба внутри имеет гладкую структуру, что способствует без задержки пропускать различные стоки. Несмотря на жесткость и прочность, ее не прокладывают под магистралями, так как она не выдержит давление, прогнется и вызовет засор и в последующем поломку. Хотя ребристая поверхность и много слоев дает дополнительный шанс выдерживать большое количество грунта.

Эта труба более высокой стоимостью, но и срок службы у нее высокий – около 50 лет.

Черные

Трубы черного цвета из полиэтилена высокого давления могут быть использованы как внутри помещения, так и в наружной проводке. Чаще они находят применения как трубы, в которые прокладывают коммуникационные кабеля для защиты от влажности. Черные трубы не подходят для проводки водопровода, так как они не могут выдержать большого давления. Если же проводятся вода без напора, то ее можно использовать. В основном ее используют для канализационных стоков от внутренней канализации. Бывает она в бухтах по 40 -50 м и диаметр 110, 160 и 200 мм. Есть еще и специальные черные трубы с перфорированием, предназначенные для подземного дренажа.

Зеленые

Такие трубы чаще изготавливают из чугуна, так как этот материал отличает высокая прочность и долговечность. Есть трубы и пластмассовые. Стенки у таких труб прочные, рассчитаны на то, чтобы выдержать большой слой грунта, имеют перфорацию (дренажные отверстия). Используют такие изделия для подземного дренажа – они собирают грунтовые воды, выдерживают перепады температур.

Синие

Синие трубы часто применяют для прокладки системы отведения дождевой, талой воды внутри отапливаемых жилых, а также производственных зданий. Такие трубы невероятно прочные, так как стоякам и водоотводящим трубам требуется выдерживать давление потока воды в случае засоров и переполнений системы.

Белые

Изделия белого цвета для канализации находят применение не так часто, реже даже чем черные. Если нет возможности скрыть внутренний трубопровод, то берут трубы белые, так как серые сложно вписать в интерьер помещения ванной комнаты или кухни. О качестве этих труб не надо беспокоиться, они также отвечают параметрам внутренней установки помещений, как и серые.

Температурный нагрев выдерживают до 950, при выборе такой трубы не стоит переживать за ее сохранность. Шумоизоляция на высоте, диаметр трубы разнообразный в ассортименте: от 32 мм до 150 мм. По длине от 150 и до 5000 мм. Толщина слоя где-то 2,7 мм и конечно труба имеет раструб с резиновым кольцом, что монтаж стыковки делает герметичным. К таким трубам легко подбираются различные фитинги и соединения.

Когда известно, для каких целей нужна канализационная труба, будь-то внутренняя или внешняя проводка, и известен нужный диаметр и размер, собрать и подвести трубы не составит труда, тем более для этого не потребуются никакие специальные инструменты и приспособления.

Технические характеристики

Основные параметры канализационных комплектующих из пластика:

  • высокая прочность;
  • способность выдерживать высокое внутреннее давление;
  • работают при температурах -10…+65°С;
  • удельный вес материала составляет около 2 кг на 1 пог. м;
  • срок эксплуатации — 50 лет.

Канализационные трубы могут укладываться на глубину до 8 м и выдерживать внутреннее давление 6-16 бар. Общий их вес зависит от толщины стенок и диаметра изделия. Общий вес изделия в 10 раз меньше, чем у чугунных труб. Это облегчает погрузку и транспортировку изделий к месту укладки. На гладкой внутренней поверхности не оседает грязь и не скапливаются неприятные запахи. Толщина труб позволяет легко обрабатывать их ручным инструментом в виде ножовки или напильника.

Изделия обладают высокой степенью пожаробезопасности. В открытом пламени пластик только плавится, поэтому он относится к материалам негорючим. Изделия из ПВХ комплектуются различными соединительными фитингами. Все материалы имеют низкую стоимость. Канализационные изделия не требуют дополнительной окраски. При производстве продукция окрашивается в серый или оранжевый цвет.

Дополнения к пластиковым трубам

Создать практичную канализацию из пластиковых труб невозможно без применения дополнительных элементов для стыков и разных переходов

Важно соблюдать подходящие диаметры как для самых труб, так и для дополнительных элементов. Под разные размеры можно подобрать такие дополнения:

  • U-образные сифоны – предназначены для образования гидрозатвора, который не выпускает неприятные запахи по всему помещению;
  • колена под 90 градусов предназначены для соединения вертикальных и горизонтальных ветвей;
  • муфты соединяют диаметры одинаковых канализационных труб;
  • люки ставят на участках, где могут происходить засоры – они позволяют легко прочистить проблемный участок наружной или внутренней трубы;
  • втулка соединяет канализационные трубы с меньшим диаметром;
  • Y-образные фитинги помогают сделать поворот наружной или другой трубы на 45 градусов, есть и специальные фитинги, поворачивающие участки на 90 градусов.

Для монтажа канализации используются всевозможные фитинги

4 Пластиковые и стеклопластиковые трубы – качественные и востребованные

Современные материалы уверенно пробивают себе дорогу, завоевывая популярность у пользователей, что вполне понятно, ведь многие их характеристики в разы превышают возможности чугуна, железобетона, керамики. На сегодня существуют следующие виды труб из инновационных составов:

  • Полиэтиленовые. Их изготавливают из высокопрочного полиэтилена в обычном, гофрированном либо двухслойном виде. Последние два варианта идеальны для прокладки наружных канализационных сетей. А обычные виды ПВП подходят для устройства внутренних систем – такая гибкая канализационная труба без проблем гнется, не теряя при этом своей прочности.
  • Поливинилхлоридные. Можно применять для монтажа вне помещений (труба канализационная уличная) и внутри них. В первом случае изделия окрашиваются в оранжевый цвет, во втором – в серый. ПВХ-трубы легко переносят пониженные температуры, но могут терять свои физические свойства при температурах выше +40 градусов.
  • Полипропиленовые. А вот такие изделия не боятся высоких температур, что выгодно отличает их от конструкций из ПВХ. Из полипропилена сейчас часто изготавливается фановая канализационная труба для частных домов, трубы для наружной укладки и для подключения к бытовым агрегатам, от которых следует отводить использованную воду (стиральные, посудомоечные машины).
  • Стеклопластиковые. По своим свойствам практически идентичны всем рассмотренным выше изделиям, но имеют более высокую стоимость.

Выбирайте оптимальные для себя виды канализационных труб и соединений!
