Обзор дренажных насосов Грундфос

Популярные модели и особенности насосов Grundfos

Существует более 30 колодезных моделей Grundfos. Они имеют защиту от скачков напряжения, сухого хода, оборудованы устройством плавного пуска и датчиками давления. Механизмы автоматически регулируют частоту вращения вала и вовремя реагируют на перегрев двигателя. Выбрать нужную марку насоса нетрудно. Нужно только знать глубину скважины и необходимый объем водопотребления дома.

Скважинный насос серии SQ

Односкоростной насос SQ хорошо подходит для колодца с автоматикой. Модельный ряд трехдюймовых скважинных установок обладает широким диапазоном положительных характеристик. Все приборы изготавливают из высокотехнологичной нержавеющей стали и композитных материалов.

Технические особенности:

• мощность 1,15 кВт;
• производительность 3 м³/ч;
• глубина погружения 30 м;
• сила напора 89 м;
• защита от «сухого хода»;
• высокий КПД электродвигателя;
• износостойкость;
• система «плавный пуск»;
• повышенная герметичность корпуса;
• защита от скачков напряжения.

Особенности серии КР

Колодезный насос Grundfos CR.

Насос CR — многоступенчатая вертикальная установка с нормальным всасыванием. Корпус агрегата изготавливают из чугуна, титана или нержавеющей стали. Устройства комплектуются электродвигателями с регулируемой частотой вращения мощностью 0,25-3,0 кВт (220 В).

Цилиндрический кожух и промежуточные камеры соединяются с основанием при помощи длинных стяжных болтов (схема «ин-лайн»).

Такая конструкция оборудования позволяет его установку как на вертикальном, так и на горизонтальном трубопроводе. Насосы серии КР предназначены для перекачивания и повышения давления горячих и холодных жидкостей без волокнистых и твердых включений.

Создаваемая сила напора — 270 м. Производительность — 180 м³/ч.

Принцип работы насосов CR основан на увеличении давления воды, движущейся от входного отверстия к выходному патрубку. Рабочий вал агрегата оснащен металлическими лопастями спиралевидной формы. Жидкость от всасывающей магистрали поступает на крыльчатку насоса и отбрасывается к стенкам кожуха. После этого вода под большим давлением поступает в напорную магистраль.

Все оборудование этого модельного ряда оснащается торцовым уплотнителем вала и не требует технического обслуживания.

Особенность использования Grundfos sро

Корпус насоса изготовлен из коррозионно-стойких материалов. Все образцы поставляются с однофазным электродвигателем. Привод установлен в верхней части установки. Перекачиваемая жидкость проходит между корпусом устройства и кожухом электродвигателя, обеспечивая эффективное охлаждение установленному оборудованию.

Технические характеристики:

• производительность — 6,5 м³/ч;
• сила напора — 75 м;
• температура жидкости — до 40°С;
• диаметр корпуса — 140 мм;
• вес — 15-20 кг;
• глубина погружения — 20 м.

Насосы Грундфос этой модели могут выпускаться в 2 вариантах: с опорой-основанием и фильтрующей решеткой.

Установки SPO предназначены для подъема только чистой воды. Они не применяются для перекачивания жидкостей с волокнистыми и твердыми абразивными включениями. Для защиты оборудования от преждевременного износа на всасывающие патрубки агрегатов монтируются сетчатые фильтры. Решетки легко снимаются с корпуса прибора для обслуживания и ремонта.

1 Какие общие характеристики насосов Грундфос?

Категория дренажных устройств, в свою очередь, делится на следующие подвиды:

• модели для чистой/слабозагрязненной воды;
• модели для грязной воды.

Первая категория представлена устройствами, способными перекачивать воду, содержащую твердые частицы диаметром не более 5-10 мм. Вторая – от 10 и выше

К погружным устройствам также можно отнести еще и скважинные и канализационные модельные ряды, однако они имеют специфическую сферу применения, поэтому внимание будем уделять только устройствам общего назначения

Кстати, что касается области применения – агрегаты успешно применяются для решения следующих задач:

• создания системы полива;
• создания системы водоснабжения;
• откачки воды из затопленных подвалов, бассейнов, приямков.

Источником (при поливе, к примеру) может служить как колодец, так и любая другая емкость – бак, ведро, бочка. Это делает погружной дренажный насос Grundfos актуальным для дачи.

Для «домашнего» водоснабжения (т.е. для водопровода в жилые коттеджи) такие модели не применяются – ввиду малого напора (сравнительно, конечно) и отсутствия встроенного блока автоматики (который имеется у насосных станций). Использоваться устройства могут и в промышленности (к примеру, для отвода воды из прачечных), и в строительстве (к примеру – для осушения котлованов).

Что касается конструкции агрегатов – сам насос является центробежным. Корпус делится на 2 отсека: собственно, насосный (располагается снизу) и герметичную камеру с заключенным в ней электродвигателем. Большинство моделей Грундфос выполняются в корпусе из нержавеющей стали, реже – из чугуна (в основном это касается канализационных агрегатов).

Несколько моделей дренажных насосов Grundfos из серии Unilift KP

Ряд бюджетных вариантов, предназначенных для неагрессивной среды (чистой или слабозагрязненной воды) выполняется в пластиковом корпусе. Каждая модель имеет удобную ручку сверху, упрощающую как транспортировку, так и эксплуатацию (за нее можно привязывать трос при погружении в колодец). Для создания крыльчатки используется либо «нержавейка», либо технополимер.

Предельно возможная температура перекачиваемой жидкости – до +40 градусов (для ряда устройств эта отметка составляет +50 градусов). Вход перед всасывающей камерой имеет сетчатый фильтр, предотвращающий загрязнение насосного отсека слишком крупными элементами.

Модельный ряд и технические характеристики

Вихрь ДН-550Н с корпусом из нержавеющей стали

На рынке дренажные насосы Вихрь представлены в нескольких модификациях. Для каждой из них предусмотрены свои технические характеристики.

Насос ДН-300

Это самая маломощная модель из всех агрегатов Вихрь. Потребляет всего 300 Вт. Рабочие узлы устройства выполнены из прочного полимера, устойчивого к абразивным частицам в воде. Технические характеристики модели таковы:

• производительность – 11 м3/час;
• глубина погружения — не больше 6 м;
• диаметр выходного патрубка – 1,5 дюйма;
• размер примесей — до 5 мм;
• максимальная температура перекачиваемой воды — +35 градусов;
• вес – 5 кг.

Модель оснащена поплавковым выключателем и защитой от перегрева.

Насос ДН-400

Эта модель имеет следующие характеристики:

• мощность — 400 Вт;
• производительность — 11,3 м3/час;
• глубина погружения — 5 м;
• размер пропускаемых частиц — 5 мм;
• выходной патрубок – 1,5 дюйма;
• материал корпуса – полимер;
• максимальный температурный показатель воды — +35 градусов.

Как и предыдущая модификация эта оснащена поплавковым выключателем и защитой от перегрева.

Модель ДН-550Н

Среднемощный аппарат, корпус которого выполнен из нержавейки. Мощность двигателя — 550 Вт. Технические характеристики устройства:

• производительность — 10 м3/час;
• напор – 8 м;
• глубина — 8 м;
• диаметр примесей — до 35 мм;
• выходной патрубок – 1,5 дюйма;
• корпус – нержавеющая сталь;
• вес – 5,85 кг.

Модель хороша для садового полива и применения на даче.

Насос ДН-750

Технические данные согласно инструкции по применению:

• мощность — 750 Вт;
• производительность — 15,3 м3/час;
• глубина погружения — 8 м;
• напор — 8 м;
• допустимый размер примесей — 25 мм;
• температура воды — +35 градусов;
• диаметр выходного патрубка – 1,5 дюйма.

Основные рабочие узлы насоса и его корпус выполнены из прочного пластика.

Модель ДН-900

Эта модификация также имеет поплавковый выключатель и отличается скромными габаритами. Технические параметры:

• мощность — 900 Вт;
• производительность — 15,5 м3/час;
• глубина погружения — 8 м;
• напор — 8 м;
• длина кабеля — 8 м;
• диаметр примесей — 35 мм.

Допускается не более 20 циклов включения выключения за час. Корпус устройства выполнен из прочного полимера.

Насос ДН-1100Н

ДН-1100Н — самая мощная модель

Прибор оснащен мощным двигателем на 1,1 кВт. В остальном технические особенности моделей таковы:

• производительность — 15,5 м3/час;
• погружение — до 10 м;
• напор — 8 м;
• корпус – нержавейка;
• температура перекачиваемой воды – до +35 градусов.

Рекомендуется не допускать более 20 включений устройства за час.

Установка насоса

Изначально необходимо правильно выбрать место установки. Оно должно быть максимально удобным для проведения работ по монтажу, а также располагать возможностью проделывания отверстия.

Во время установки насоса необходимо быть максимально аккуратным, чтобы не пробить водопровод. В том случае, если вода подводилась в строение через стену, тогда вам не о чем беспокоиться.

Этапы установки

«Grundfos» насос дренажный устанавливается по строго установленным правилам. В противном случае, его работоспособность может быть снижена:

1. Изначально необходимо вокруг дренажной гильзы обвести контур. Для того, чтобы она более просто устанавливалась, необходимо оставить зазор на десять сантиметров.
2. При наличии бетонного покрытия его необходимо снять с помощью электрического отбойного молотка. Также с этой целью может быть использована ударная дрель, которая оснащается специальным сверлом для бетона.
3. Сверлом необходимо наделать в бетоне отверстий, а после этого его поддеть и снять. При наличии армирующей сетки ее удаляют с помощью мощных ножниц по металлу или отрезного круга.
4. Следующим этапом является рытье дренажного колодца, глубина которого должна быть на 30-50 сантиметров больше, чем гильза насоса.
5. На дно дренажного колодца необходимо насыпать крупный гравий, с помощью которого будет обеспечиваться отличный дренаж. Также эта процедура будет способствовать направлению воды в колодец с целью откачки.

Совет. Если вы устанавливаете дренажный вид насоса, тем более, если это grundfos unilift kp 350 a1, то его гильза должна быть вровень с полом.

«Grundfos» дренажные насосы могут использовать различные гильзы. При их установке может возникнуть необходимость в просверливании дыр для проникновения воды.

Диаметр отверстий должен быть не больше, чем размер гравия. В противном случае гравий будет проваливаться сквозь них, что негативно повлияет на выкачку воды.

Завершение установки

Завершающим этапом установки дренажного насоса является помещение гильзы в колодец. Между гильзой и стенкой колодца останется пространство:

• Его необходимо засыпать крупным гравием. Оставшееся над гравием пространство необходимо заполнить бетонным раствором.
• Разровнять смесь можно с помощью обыкновенного мастерка. Продолжать работу по установке насоса необходимо только после того, как схватится бетон.
• Установка насоса заключается в сборке водоотводной трубы.

Далее необходимо установить дренажный насос grundfos unilift kp 150 a1 , например, в дренажную гильзу:

1. После установки насоса производится проверка позиции поплавка. Насосы дренажные grundfos не могут полноценно работать без обратного клапана. Именно поэтому необходимо произвести его установку с помощью хомутов и соединительных втулок.
2. Завершающим этапом является проверка работоспособности насоса. Для этого его необходимо подключить к сети бесперебойного питания и запустить.

Примечание. Дренажный насос grundfos unilift kp 250 a1является уникальным оборудованием, с помощью которого можно обеспечить качественный отвод воды с канализации. Произвести его установку вы можете с легкостью своими руками.

Общие характеристики фекальных насосов «Grundfos»

• трехфазные и однофазные модели для работы в сети 220v и 380v;
• перегонного типа и с измельчителем;
• насосы для работы в среде агрессивных стоков.

Для очистки накопительных камер отходов, находящихся в частных домах или маленьких фирмах лучше применять модель Grundfos SEG 40.08.2, которая успешно функционирует от обыкновенной розетки 220v.

Вес такого прибора составляет всего 39 кг, а используемая для работы мощность имеет предел 1,5 кВт. Цена модели соответствует ее качеству.

Для перекачивания фекальных стоков и отходов производства с вкраплениями твердых частиц на предприятиях и больших производственных цехах применяют серию Grundfos SEG 41.15.3.50B, SEG 41.11.2.50B, SEG 41.30.2.50B, SEG 41.27.2.50B.

Насосы для перекачки фекалий состоят:

1. корпуса оборудования из нержавеющих сталей;
2. однофазного или трехфазного электрического двигателя.
3. статора и ротора, обмотанного стойким к перегреванию кабелем, что предполагает охлаждение агрегата без воды;
4. герметичного кабеля и манжеты, которая работает как дополнительная уплотнительная прокладка;
5. рабочего колеса с режущими кромками, которые измельчают массу и всасывающего патрубка;
6. масляной камеры, служащей для защиты деталей насоса от перегревания;
7. прокладок из резины, исполняющих роль основных уплотнителей;
8. втулки из нержавейки, предохраняющей вал от износа;
9. съемного патрубка для быстрого подсоединения труб и шлангов разной конструкции и диаметра;
10. режущих элементов, расположенных на крышке улитки;
11. сетки, участвующей в процессе транспортировки воды.

Установка насоса

GRUNDFOS дренажный насос характеризуется простотой конструкции, что позволяет с легкостью осуществить его установку самостоятельно

Изначально необходимо правильно выбрать место установки:

Оно должно быть максимально удобным для проведения работ по монтажу, а также располагать возможностью проделывания отверстия.

Во время установки насоса необходимо быть максимально аккуратным, чтобы не пробить водопровод. В том случае, если вода подводилась в строение через стену, тогда вам не о чем беспокоиться.

Этапы установки

GRUNDFOS насос дренажный устанавливается по строго установленным правилам

В противном случае, его работоспособность может быть снижена:

• Изначально необходимо вокруг дренажной гильзы обвести контур. Для того, чтобы она более просто устанавливалась, необходимо оставить зазор на десять сантиметров.
• При наличии бетонного покрытия его необходимо снять с помощью электрического отбойного молотка. Также с этой целью может быть использована ударная дрель, которая оснащается специальным сверлом для бетона.
• Сверлом необходимо наделать в бетоне отверстий, а после этого его поддеть и снять. При наличии армирующей сетки ее удаляют с помощью мощных ножниц по металлу или отрезного круга.
• Следующим этапом является рытье дренажного колодца, глубина которого должна быть на 30-50 сантиметров больше, чем гильза насоса.

GRUNDFOS дренажные насосы могут использовать различные гильзы. При их установке может возникнуть необходимость в просверливании дыр для проникновения воды.

Диаметр отверстий должен быть не больше, чем размер гравия. В противном случае гравий будет проваливаться сквозь них, что негативно повлияет на выкачку воды.

Завершение установки

Завершающим этапом установки дренажного насоса является помещение гильзы в колодец

Между гильзой и стенкой колодца останется пространство:

• Его необходимо засыпать крупным гравием. Оставшееся над гравием пространство необходимо заполнить бетонным раствором.
• Разровнять смесь можно с помощью обыкновенного мастерка. Продолжать работу по установке насоса необходимо только после того, как схватится бетон.
• Установка насоса заключается в сборке водоотводной трубы.

Далее необходимо установить дренажный насос grundfos unilift kp 150 a1 , например, в дренажную гильзу

• После установки насоса производится проверка позиции поплавка. Насосы дренажные grundfos не могут полноценно работать без обратного клапана. Именно поэтому необходимо произвести его установку с помощью хомутов и соединительных втулок.
• Завершающим этапом является проверка работоспособности насоса. Для этого его необходимо подключить к сети бесперебойного питания и запустить.

Разновидности дренажных насосов

Прежде чем выбрать дренажный насос Grundfos, вы должны разобраться с его разновидностями. Классифицируется такое оборудование по месту расположения во время эксплуатации. Таким образом, дренажные насосы могут быть поверхностными или погружными. Работа последних заключается в полном или частичном погружении агрегата в воду. Такое оборудование имеет более мощный напор, ведь в качестве основной задачи устройства выступает подъем воды на внушительную высоту из колодца или скважины. Такие дренажные насосы Grundfos компактны и не создают шума при работе.

Еще одна разновидность, как упоминалось выше, – поверхностные насосы, которые не работают в глубоких скважинах и колодцах. Их корпус удаляется от перекачиваемой жидкости, а вода поступает в резервуар по шлангу. Насос можно использовать на участке, где грунтовые воды располагаются не так далеко от поверхности земли. Среди преимуществ таких дренажных насосов Grundfos следует выделить легкость монтажа и демонтажа, а также простоту обслуживания.

Периодически агрегат необходимо прочищать, а основные детали смазывать. Но у такого оборудования есть и свои недостатки, которые выражены в невозможности использования устройства для работы в глубоких водоемах. Кроме того, такие агрегаты не столь функциональны по сравнению с погружными моделями.

Модельный ряд и технические характеристики

Оборудование Грундфос производят в нескольких вариантах. Каждый из них отличается габаритами, производительностью, видом используемого материала. Самыми востребованными на российском рынке являются такие модели насосов:

• SE и SEV.
• SEG.
• Sololift2.

Все они имеют свои технические характеристики.

Модели серии SE и SEV

Насос Grundfos SEV

Эти разновидности агрегатов центробежные погружные. Предназначены для работы непосредственно в перекачиваемой среде. Все насосы этого модельного ряда оборудованы большим рабочим проходом в отличие от поверхностных агрегатов. Благодаря этому насосы Грундфос серии SE и SEV способны перекачивать воду с примесями, размер которых варьируется в диапазоне 50-100 мм.

Помпы имеют такие рабочие параметры, согласно инструкции:

• чугунный корпус;
• стальной режущий механизм;
• допустимая температура перерабатываемой среды — +40 градусов;
• рабочий напор — 44 м;
• выходной патрубок — 65-150 мм в зависимости от конкретной модели;
• мощность насосов — от 2,8 до 9 кВт;
• производительность агрегатов — до 88 л/час.

Насосы Грундфос SE и SEV особенно востребованы для дачных участков.

Модели серии SEG

Фекальный насос Grundfos SEG.40.12.2.50B

Эти агрегаты также погружные. Технические характеристики оборудования позволяют эксплуатировать его в условиях повышенного загрязнения воды. Насосы оснащены защитой от перегрева, специальной сеткой на входном патрубке, которая предотвращает попадание в камеру чрезмерно крупных включений. Дополнительно помпы серии SEG имеют функцию регулировки положения рабочего колеса. Самыми востребованными считаются модели 40.12.2.1.502​ и 40.15.2.50B​.

Для 40.15.2.50B​ характерны такие рабочие параметры:

• масса — 38 кг;
• мощность — 1 500 Вт;
• производительность — 5,25 л/сек.;
• рабочий напор (высота подъема стоков) — 25,8 м;
• максимальная глубина монтажа — 10 м;
• сечение патрубка — 40 мм;
• длина кабеля — 10 м.

Для модели 40.12.2.1.502​ присущи такие технические характеристики:

• вес — 38 кг;
• мощность 1 200 Вт;
• глубина рабочая максимальная — 10 м;
• высота подъема стоков (напор) — 20,7 м;
• диаметр патрубков — 40 мм;
• протяженность кабеля — 10 м.

Для выкачки стоков из выгребной ямы эти насосы особенно хороши, производительны.

Модели серии Sololift

Поверхностные агрегаты предназначены для использования внутри дома. Чаще их применяют, если сантехническая комната расположена ниже уровня горизонтальной магистрали и центрального приемника на участке (септика, выгребной ямы). Насос поднимает стоки вверх до тех пор, пока они не попадут в безнапорную канализацию и не пойдут самотеком.

Насосы Sololift заключены в прочный пластиковый корпус, оснащены измельчителем из легированной стали. Агрегаты дополнительно имеют фановый клапан для глушения канализационных запахов. Работают практически бесшумно — звуки гасит корпус, электропривод в оборудование этой серии ставят не самый мощный.

Выбирая Sololift, следует обратить внимание на маркировку. Её значение определяет область эксплуатации насоса:

• WC – агрегаты с измельчителем для унитаза;
• С — компактная модель, предназначенная для переработки относительно чистой воды (умывальник, биде);
• D – насос для эксплуатации на душевой кабине (не имеет измельчителя).

Технические характеристики для разных моделей Sololift в зависимости от маркировки выглядят по-разному.

Sololift WC-1​:

• мощность — 6 200 Вт;
• производительность — 148 л/мин;
• объем приемного бака — 9 л;
• напор — 8,5 м;
• вес — 7,3 кг.

Для Sololift CWC-3​ характерны такие рабочие параметры:

• мощность — 6 200 Вт;
• производительность — 137 л/мин;
• объем бака — 9 л;
• напор (высота подъема стоков) – 8,5 м;
• вес — 7,1 кг.

Насос Грундфос Сололифт — идеальное решение для устройства автономной канализации на сложных рельефах.

Модельный ряд

Дренажные насосы Грундфос имеют широкий модельный ряд. Это позволяет выбрать наиболее подходящую установку для определенных целей.

Ключевые модели на рынке:

• Grundfos Unilift KP 150 a1 – предназначен для откачивания чистой и загрязненной воды, оснащен мокрым ротором, который гарантирует износостойкость. Все детали оборудования изготавливают из нержавеющей стали. Дополнительное преимущество – нет нужды в техническом обслуживании.
• Grundfos Unilift KP 250 a1 – оснащен поплавковым выключателем, чаще применяется в домашних условиях, поскольку имеет небольшие размеры и подходит для работы в приямке.
• Grundfos Unilift KP 350 a1 – предназначен для откачки чистой воды. Имеет компактные размеры, вес составляет 7,9 кг. Такая особенность позволяет устанавливать его в узких колодцах. Оснащен встроенным поплавковым выключателем.
• Grundfos Unilift CC 5 a1 – перекачивает чистую и загрязненную воду, размеры твердых частиц не должны превышать 10 мм. Оснащен универсальным присоединением напорного трубопровода, есть кожух охлаждения и поплавковый переключатель.

Пошаговая инструкция монтажа своими руками

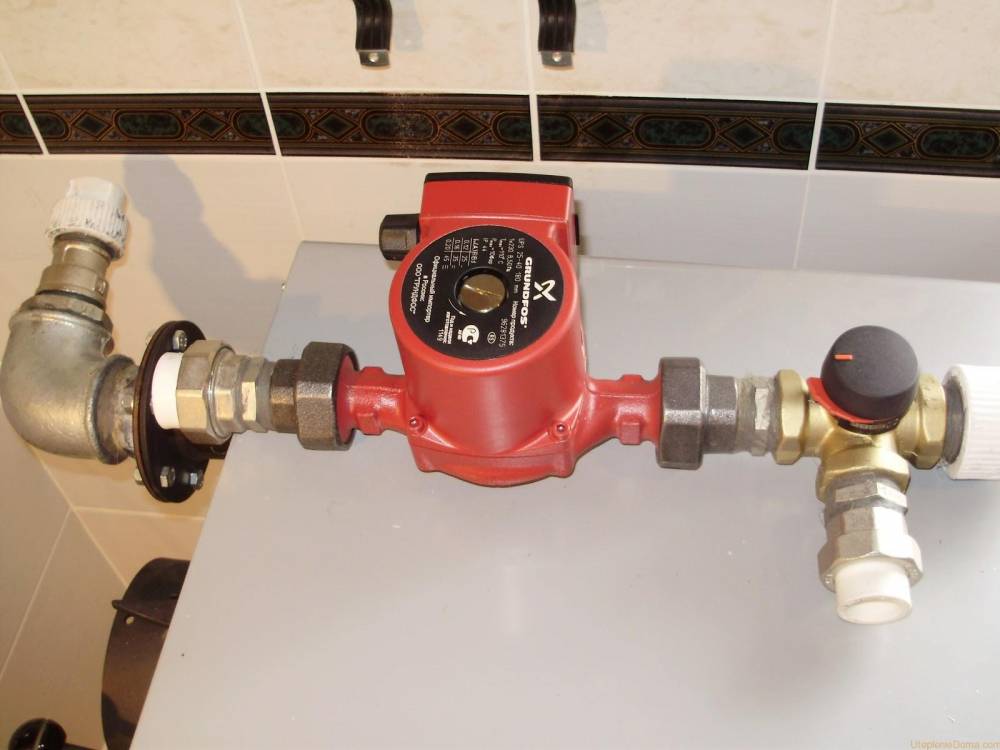

Чтобы агрегат эффективно выполнял свою задачу, его следует устанавливать на горизонтальной плоскости. Оборудование с мокрым ротором ставится на подающем контуре, а с сухим — на обратку. Дело в том, что при «сухом» исполнении используются резиновые или паронитовые прокладки, которые довольно быстро портятся под воздействием высокой температуры.

Желательно, чтобы перед отопительным насосом был установлен фильтр грубой очистки. Он необходим для защиты оборудования от попадания в него мелких примесей. Это позволит продлить срок службы техники.

Бывает, что на территории, где устанавливается оборудование, отключают электричество. Чтобы насос работал беспрерывно, необходимо дополнительно монтировать байпас.

Некоторые пользователи в ходе установки не могут определить правильное направление патрубков. Производитель учел эту особенность, поэтому на корпусе напорной техники можно увидеть стрелку, показывающую, в каком направлении вращается ротор, а соответственно и теплоноситель.

Как правило, циркуляционное оборудование продается без крепежных элементов, поэтому их придется докупать отдельно. При подключении прибора к сети профессионалы рекомендуют пользоваться отдельным кабелем, идущим от распределительного щитка.

Основные этапы проведения работ:

1. Из контура отопления сливается вся жидкость. Если он уже давно в эксплуатации, рекомендуется качественная промывка.
2. Для подключения оборудования врезаются обходные участки. Между врезками ставится байпас, который должен дополнять обратный клапан или шаровый кран. Это защитит пластиковые вкладыши в процессе сварки.
3. Обходной трубопровод оборудуется запорной арматурой.
4. Монтируется фильтр грубой очистки.
5. В верхней части байпаса устанавливается кран Маевского или автоматический воздушный клапан.
6. Врезается насос. Если модель оборудована «мокрым» ротором, то она должна ставиться по горизонтали.
7. Для подключения к сети лучше использовать отдельную розетку с заземлением.
8. Насос заполняется теплоносителем, проверяется его работоспособность.

С первого взгляда кажется, что установка не представляет собой ничего сложного. Но это только для опытных пользователей. На практике могут встречаться различные проблемы, поэтому рекомендуется внимательно изучить прилагаемую к оборудованию инструкцию. Если опыта недостаточно, лучше всего пригласить специалиста, который учтет все требования и правильно настроит агрегат. Печи длительного горения на дровах читайте у нас на сайте.

Обзор насоса марки Unilift AP 12.40.06.A1

Этот погружной дренажный насос стоит в 2 раза дороже вышеописанного, цена составляет 30290 руб. Оборудование имеет высокую износостойкость, что обеспечивается деталями из нержавеющей стали. Может перекачивать не только чистую, но и загрязненную воду, однако в ней не должно быть волокнистых и твёрдых частиц. Их диаметр у данного варианта оборудования может достигать 12 мм.

Дренажный насос Grundfos Unilift AP способен поднимать воду на 13 м. Использовать данное устройство можно на даче для полива газона. С помощью оборудования можно откачивать воду из прудов и рек, что необходимо для их аэрации и циркуляции. Это устройство находит свое применение в небольших очистных сооружениях.

Фекальный насос Grundfos

Фекальный насос Грундфос служит для принудительного отвода бытовых стоков, очистки септиков и канализационных колодцев, осушения подвалов и небольших водоемов. Используются как на производстве, так и для бытовых нужд. Под брендом Grundfos выпускают насосное оборудование для скважин, для колодцев, насосные станции, предназначенные для канализации.

Весь ассортимент выпускаемой продукции включает не менее сотни различных моделей. Продукция выпускаемая компанией нашла применение практически во всех областях современной жизни. В этой статье подробно разберем вопрос, чем же так хороши фекальные насосы этой фирмы, узнаем их преимущества, характеристики и многое другое.

Модельный ряд

Канализационные насосы Грундфос выпускаются в разных вариантах, отличающихся назначением, производительностью, используемыми материалами и пр. Самые популярные модели насосов Grundfos:

Модели серии Sololift

Является самой популярной моделью. Современный и практичный, поверхностный аппарат заключен в белый корпус из прочного пластика. В корпусе находится насос и двигатель небольшой мощности. Подключение производится непосредственно к источнику стоков – унитаз, биде, также сюда подключаются душевая кабина, ванна, мойка и т.д.

Устанавливается насос этой серии в санузле, при этом его не слышно во время работы. Так как электропривод установлен не самый мощный, а толстый слой пластика гасит практически весь шум. На корпусе расположен вентиляционный клапан, с угольным фильтром так, что запах также отсутствует.

Некоторые модели из этой серии укомплектованы стальными измельчителями. Сама серия немногочисленная и состоит нескольких моделей. Маркируются они следующим образом:

• WC – есть измельчитель;
• D – насос для душевой кабины, без измельчителя;
• С – компактная модель, можно использовать только для перекачки воды, измельчителя нет;
• цифры 1 — 3 – корпус насоса оснащается дополнительными патрубками.

Модели серии SEG

Фекальные насосы Grundfos серии SEG являются погружными видами. Корпус таких аппаратов выполнен из чугуна. Конструктивные особенности этого оборудования позволяют эксплуатировать его в условиях сильного загрязнения. Бесперебойная работа и долговечность достигается за счет следующих механизмов:

• измельчитель сделанный из легированной закаленной стали;
• входной фильтр из прочной сетки, отсекающий частицы не проходящие через трубопровод и не дробящиеся режущим механизмом;
• регулировка положения рабочего колеса;
• уплотнение для вала;
• защита от перегрева, при достижении критической отметки датчики выключают аппарат.

Grundfos SEG выпускаются в более десятка различных вариантов, отличающихся длиной кабеля (10 — 15 м.) и техническими характеристиками.

Модели серии SE и SEV

Так же как и предыдущий вариант, эти насосы так же являются погружными. Главным отличием является увеличенный рабочий проход, за счет чего они могут перекачивать стоки с большими по диаметру частицами – 50, 80 или 100 мм.

Все остальные элементы конструкции схожи: корпус из чугуна, центробежный насос, стальной измельчитель и т.д. Рабочий кабель длиной 10 м., электродвигатель 1 — 3 фазный.

Общие характеристики

Дренажное насосное оборудование этого бренда можно разделить на два вида:

• устройства для перекачки слабозагрязнённой или чистой воды;
• агрегаты для работы в грязной водной среде (фекальные и канализационные насосы).

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

К первой категории относятся насосы, которые могут перекачивать воду с содержанием примесей с частицами размером не больше 5 мм. Вторая категория агрегатов (фекальные) может работать с примесями размером более 10 мм. К погружным насосам этой марки можно отнести колодезные и скважинные насосные устройства. Однако их область использования довольно ограничена, поэтому в нашей статье мы рассмотрим дренажные устройства общего назначения.

Не стоит путать дренажные насосы бренда Grundfos с устройствами, предназначенными для установки в канализационных системах. Агрегаты бренда Грундфос предназначены для работы с жидкими средами и имеют некоторые конструктивные отличия, которые и определяют область их использования.

Эти насосы могут быть мобильными или стационарными. Первые устанавливаются в каком-то месте для выполнения кратковременной работы. Вторые более мощные и тяжёлые и крепятся надёжно в одном месте с использованием жёстких патрубков для длительной работы.

Модельный ряд Grundfos SE 1 И SEV

Установки, представляющие эту серию, имеют схожее конструктивное исполнение с предыдущим вариантом. Выступая погружной модификацией насосов, они выделяются наличием увеличенного прохода рабочего отсека, что позволяет этим аппаратам успешно удалять жидкость, содержащую твердые включения размером до 50, 80 и 100 мм в диаметре.

Что же касается иных характеристик и основных узлов, то в этом плане насосы подобной серии полностью аналогичны. В конструкции используется стальной измельчитель, модульный корпус из чугуна, в движении оборудование приводит двигатель центробежного типа. В рамках этой серии насосов предусмотрены модификации, которые могут быть оснащены одно-или трехфазным мотором. Используемый в таких установках силовой кабель может иметь длину 10 метров.

Напомним, что фекальные насосы Grundfos этой серии могут применяться для эффективного отвода стоков, содержащих твердые включения. Этот показатель приводится первым сразу после названия серий. Скажем, модель SE 1.50.65.11.2.50В может применяться для удаления жидкости с включениями размером до 50 мм. С помощью же насоса SE 1.80.80.30.4.50 можно извлекать загрязненные воды с примесями в диаметре до 80 мм.

Особого внимания заслуживает серия насосов, имеющая специальное обозначение — SEV. Она предусматривает три линейки, каждая из которых может применяться для эффективного удаления жидкости с примесями до 65, 80 и 100 мм в диаметре.

Из особенностей этих насосов следует выделить повышенные характеристики мощности и производительности. Это серия насчитывает порядка сотни моделей. Отдельные агрегаты этой группы могут изготавливаться с взрывозащищенным корпусом, некоторые могут быть оснащены поплавковым выключателем.

Модельная серия UNILIFT CC

По сути, это агрегаты такого же назначения, как и предыдущий модельный ряд. Насосные приспособления этой серии могут перекачивать водную среду с температурой +50°С. Однако в отличие от аналогичных моделей UNILIFT KP они имеют ряд усовершенствований:

• Выполнена тщательная герметизация места ввода силового кабеля.
• Для удаления воздуха из рабочего отсека предусмотрен специальный клапан, поэтому данные агрегаты можно использовать до полного осушения резервуара, водоёма и т.п.
• В приборе используются улучшенные уплотнители.
• Агрегат имеет защиту от работы «на сухую».
• Насосное оборудование укомплектовано обратным клапаном.
• Более длительная непрерывная работа обеспечивается охлаждающим кожухом.
• Длину срабатывания поплавкового выключателя можно регулировать на своё усмотрение. По достижению определённого уровня жидкости агрегат будет автоматически выключаться.

Эта разновидность насосов Grundfos выпускается в семи модификациях. Они имеют следующие технические характеристики:

1. Мощность агрегата может быть 0,25-0,78 кВт.
2. Прибор может давать следующий максимальный напор воды 5-9,5 м.
3. Предельная производительность таких приборов составляет 6-14,5 м³/ч.
4. Крыльчатка и корпус насоса изготавливаются из технополимерного материала.
5. Модели весят 4,6-5 кг.

Агрегаты данной серии являются самыми недорогими, поскольку изготавливаются из пластика.
