Системы отопления одноэтажного, двухэтажного и многоэтажного домов

Вопрос-ответ

Чем отличается 2-х-трубная система от 1-трубной?

1-трубная система работает с использованием полного кольца трубопроводов с потоком и возвратом из котла. Недостатки этой системы, как правило, перевешивают преимущества, поэтому они используются все реже.

2-хтрубная система стала популярной с 1970-х годов, и до сих пор является наиболее распространенным методом питания контуров радиатора. Вода здесь циркулирует, как по контуру, так и по радиаторам, что, в свою очередь, повышает скорость нагрева радиаторов.

Какие преимущества имеет такая система?

Она более практичная и доступная для автономного отопления жилья.

На что нужно обращать внимание при выборе системы отопления?

В повседневной жизни можно встретить различные обогревательные схемы, однако отметим, что на выбор влияет несколько факторов. Предпочтение отдается той или иной схеме, основанной на наличии средств у собственников жилья, ожидаемом эффекте и конструктивных особенностях жилого дома. 2-х-трубный вариант чаще используется на практике благодаря своей высокой эффективности, надежности и простоте настройки.

Какой принцип работы 2-х-трубного обогрева?

Принцип работы достаточно прост: теплоноситель циркулирует от котла к радиаторам по двум контурам. Первая труба непосредственно подает тепло от котла к радиаторам, в то время как вторая предназначена для транспортировки охлажденного теплоносителя обратно.

Конечно, такой вариант имеет некоторые технические трудности, связанные с монтажом, но надежность, эргономичность и эффективность делают 2-х-трубный принцип обогрева наиболее востребованным на протяжении десятилетий

Но все же, выбирая систему, уделите внимание особенностям жилого помещения, его метражу, а также собственным критериям выбора и финансовым возможностям

Принцип работы однотрубной магистрали. Плюсы и минусы

Как функционирует однотрубная обвязка, предельно понятно. Подача теплоносителя осуществляется по одной замкнутой системе, включающей отопительную установку и отопительные приборы. Обвязаны они между собой только одним контуром.

Для однотрубной системы монтируется только один контур и такую систему лучше устанавливать в одноэтажном строении

Стояк в такой системе тоже один. Именно он соединяет в определённой последовательности все технические узлы. В многоквартирных домах для обеспечения транспортировки теплоносителя зачастую применяется гидравлический насос. Он прокачивает по вертикальным стоякам горячую воду.

  • горизонтальная. Для частного дома она подходит лучше всего. По такой схеме все радиаторы соединяются последовательно с помощью горизонтального стояка;
  • вертикальная. Применяется с целью создания систем отопления в многоэтажных строениях. Подключение батарей в этом случае осуществляется с верхних этажей на нижние посредством вертикального стояка.

Для того, чтобы выяснить ответ на вопрос, какая отопительная система — однотрубная или двухтрубная лучше, необходимо рассмотреть их плюсы и минусы. К отрицательным моментам обвязки одной трубой относятся следующие факторы:

  • подключать на вертикальный стояк одновременно более 10 батарей нельзя. Несоблюдение этого требования приведёт к тому, что на нижнем этаже радиаторы не прогреются выше +45˚С (чего недостаточно для комфорта в зимнюю пору года), в то время, как на самом верху температура теплоносителя может достичь +105˚С;
  • невозможность регулировки температуры в отдельно взятом помещении. Если с помощью термоклапана где-нибудь посередине перекрыть подачу теплоносителя, все следующие в цепочке радиаторы станут холодными;
  • необходимость установки мощного насоса. Данное оборудование обеспечивает внутри системы такой уровень давления, без которого эффективная работа однотрубной обвязки невозможна. Его включение, конечно же, обусловливает повышение эксплуатационных расходов.

Для обеспечения в однотрубной системе равномерного давления устанавливают циркуляционный насос

Полезная информация! Гидравлический насос любого типа не в состоянии обеспечить внутри системы равномерное давление, что может вызвать гидроудар, в результате которого появляются протечки.

Наряду с минусами, однотрубная система обладает рядом положительных эксплуатационных характеристик. Наиболее актуальны следующие:

  • на рынке появились батареи, конструкция которых позволяет устранить неравномерность прогрева комнат. Они доукомплектованы радиаторными регуляторами, термостатическими клапанами или автоматическими терморегуляторами. Данные изделия можно устанавливать и в однотрубной, и двухтрубной системе отопления.
  • использование такого оборудования, как байпасы и вентили, а также надёжной запорной арматуры позволяет не отключать всю систему при ремонте одного отопительного прибора;
  • однотрубная система собирается меньшим количеством материала, чем двухтрубная. Поэтому выбрать её рекомендуется при ограниченном бюджете.

Схема подключения системы горячего водоснабжения

Часто к отопительному котлу подключают дополнительно систему горячего водоснабжения.

Здесь могут применяться разные способы:

  • При двухтрубной тупиковой схеме отопительные приборы подключены между розливами. Большой минус — ближние радиаторы будут более горячими, дальние — холодными, поэтому этой системе требуется балансировка.
  • При подключении двухконтурного газового котла для организации ГВС нужен отдельный теплообменник. Здесь схема простая: холодная вода идёт через теплообменник и направляется дальше, к сантехническим приборам.
  • Если к системе отопления двухконтурный котёл подключается по принудительной схеме циркуляции, то монтаж радиаторов выполняют параллельным способом, чтобы не рассекать трубу подачи теплоносителя.
  • При использовании схемы с одноконтурным котлом для получения ГВС в частном доме нужно подключить бойлер косвенного нагрева. В этом случае теплоноситель будет отдавать свою тепловую энергию теплообменнику бойлера. В летнее время отопительный контур отключается.
  • Классическая гравитационная система отопления основана на перепаде высоты между теплообменником и радиаторами.
  • Если к твердотопливному котлу привязан теплоаккумулятор, температуру радиаторов регулирует трёхходовой клапан с термостатом.

Вариант реализации системы отопления двухконтурного котла:

  • малый контур, в который встроен циркуляционный насос, замыкается теплообменником с гидрострелкой;
  • следующая позиция — идёт коллекторная разводка на независимые контуры: 2 радиатора и 4 контура тёплых полов.

Виды водяного отопления частного двухэтажного дома своими руками со схемами

Самые популярные и подходящие варианты отопительных систем с использованием воды – это с принудительной и естественной циркуляцией. Второй вариант не требует постоянного подключения к сети, практичен, так как перебои в подачи электроэнергии никак на наго не влияют. Выполняя монтаж такой системы, необходимо использовать трубы, имеющие внушительный диаметр, и устанавливать их под наклоном.


Вариант схемы отопления частного дома с естественной циркуляцией

Схема с естественным поступлением носителя тепла более приемлема для одного этажа, в двухэтажных постройках применяют метод принудительной подачи воды. Для него следует монтировать котел, бак расширительный, коллектор, прибор отопления и систему труб. Циркуляция происходит за счет работы насоса, а для нагрева используется разнообразное топливо. Может питаться и от электроэнергии для осуществления обогрева дома.


Возможная схема

Разберем, почему предпочтение отдают принудительной системе.

Естественный вариант поступления носителя тепла

Схема для двух этажей мало чем отличается от варианта с одним этажом. Она достаточно распространена и оправдывает свою популярность.

Расширительный бачок совсем необязательно монтировать на чердаке, однако, оставить его сверху, на втором этаже. Таким образом будет обеспечиваться сток носителя тепла. Поступая сверху в батареи, тепло будет распределяться равномерно по площади всего дома. Следует соблюдать наклон труб в 3-5 градусов для постоянного стока жидкости.


Расширительный бачок находится на втором этаже

Подающие трубы могут располагаться под потолком или подоконниками. Такая система обогрева здания имеет ряд достоинств:

  • нет надобности в постоянном подключении к сети;
  • работает без перебоев;
  • легкость в использовании;
  • нет шума в процессе эксплуатации.


Как можно скрыть большие трубы

Минусов в таком варианте намного больше, поэтому владельцы домиков в два этажа предпочитают схему отопления с принудительной циркуляцией двухэтажного дома. Недостатки естественного поступления воды по кругу:

  • сложный и длительный монтаж;
  • нет возможности обогревать площадь свыше 130 кв. м;
  • малая производительность;
  • из-за большой разницы температур между подачей и обраткой повреждается котел;
  • внутренняя коррозия из-за кислорода;
  • постоянная надобность отслеживать состояние труб и невозможность применять антифриз;
  • затратность установки.

Самостоятельный монтаж такой отопительной системы очень сложен, поэтому владельцы построек предпочитают принудительную систему, которую можно установить самостоятельно без затрат больших усилий.

Двухтрубное отопление своими руками

Существует целый ряд правил, которых нужно придерживаться при установке двухтрубной системы обогрева. Вот они.

  1. Контур будет состоять их двух труб. В верхней будет циркулировать горячая вода, в нижней – холодная.
  2. Металлические опоры для стального трубопровода должны устанавливаться с шагом в 1.2 метра.
  3. Между первым и последним радиаторами должен быть уклон, около 1 процента (но никак не менее 0.5 процента).

Важно! Если оба крыла системы выполнены зеркально, то первые и последние радиаторы должны быть установлены на едином уровне


Краны, вентили и прочие составляющие системы должны целиком соответствовать размерам применяемых труб.
Нижний трубопровод должен устанавливаться параллельно верхнему.
Магистраль не должна содержать в себе прямые углы, так как они (углы) повышают сопротивление. Также нежелательны перехлесты, которые способны стать причиной воздушных пробок.
На всех радиаторах должны быть краны, дабы было удобно проводить ремонтные работы.
Если конструкция имеет верхнюю разводку, то расширительный бак следует поместить на отлично утепленном чердаке.
Подающая магистраль также должна быть утеплена, дабы носитель тепла не потерял температуры во время циркуляции.

В целом же, установка данной системы отопления заключается лишь в монтаже котла, магистралей, радиаторов и компенсационной емкости согласно составленному ранее плану.

Этап 1. Крепится котел, от него отводится верхняя магистраль, которая будет подавать в систему теплоноситель.

Этап 2. Проложенную магистраль соединяете с компенсационной емкостью, которая, в свою очередь, оборудуется сливом и контрольным патрубком.

Этап 3. Далее ведете магистраль от емкости ко всем батареям, находящимся в составе системы.

Этап 4. Возле выходя из котельной устанавливается байпас и все необходимые краны, это будет наша проектная точка.

Этап 5. Проводите обратную магистраль, по которой будет циркулировать охлажденный теплоноситель, соединяете ее со всеми батареями и врезаете ее в нижнюю половину отопительного котла.

Возможно вас так же заинтересует статья о комбинированных котлах отопления

В результате у нас получается полноценный отопительный контур, полностью замкнутый. Он в дальнейшем позволит нам создавать в доме максимально комфортные условия для проживания. Можно дополнительно установить термостаты, благодаря которым можно будет контролировать все расходы тепловой энергии. Стоит отметить, что более современные модификации термостатов способны контролировать производительность котла на автоматическом уровне, если возникнет необходимость, они сами будут активировать/деактивировать вспомогательную горелку. Таким образом, вы существенно сэкономите тепло, а, следовательно, и деньги.

В качестве заключения

Как мы видим, столь сложная система коммуникаций, как двухтрубная система отопления, проектируется непросто, да и монтаж ее особой легкостью также не отличается. Но если на руках уже имеется грамотно составленный проект, то вы вполне сможете установить все элементы и запустить систему собственноручно. И пусть даже вы решили, что лучше такой работой будут заниматься специалисты, все знания, которые вы получили при прочтении данной статьи, пригодятся вам для того, чтобы контролировать рабочих. Своего рода страховка. Со всеми особенностями конструкции необходимо ознакомиться еще до того, как она будет установлена, дабы в дальнейшем можно было самостоятельно определять и нейтрализовать все поломки.

Категории систем отопления и принцип работы

Отопление помещения было придумано человечеством еще 3000 лет назад. Еще в ту далекую эпоху, древние люди использовали систему труб, ведущих к котлам с горячей водой для обогрева дворцов влиятельных особ в холодный период. Сегодня система отопления – обязательный атрибут современности, представляющий широкий выбор вариантов.

Существует две основные категории трубных систем отопления: однотрубные и двухтрубные.

Отличие систем заключаются в следующем: 1-трубная система функционирует по принципу замкнутого кольца. Циркулируя, вода проходит через котел и сообщает радиаторам тепло, после чего, холодная вода, возвращается обратно. 2-х-трубный принцип обогрева заключается в работе двух контуров, которые распространяют тепло.

Принцип действия однотрубной системы отопления

Работа однотрубной отопительной системы происходит по достаточно простым принципам. Имеется только один замкнутый трубопровод, по которому идет циркуляция теплоносителя. Проходя через котел, носитель нагревается, а проходя через радиаторы сообщает им это тепло, после чего, охлажденный, вновь поступает в котел.

Стояк в однотрубной системе также один, а его расположение зависит от типа постройки. Так, для одноэтажных частных домов наилучшим образом подойдет горизонтальная схема, тогда как для многоэтажных строений – вертикальная.

Для повышения эффективности однотрубной системы, можно внести некоторые усовершенствования. Например, установить байпасы – специальные элементы, представляющие собой отрезки трубы, соединяющие прямую и обратную трубу радиатора.

Такое решение дает возможность подключить к радиатору терморегуляторы, способные контролировать температуру каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов – они позволяют произвести замену или отремонтировать отдельные отопительные элементы без отключения всей системы.

Особенности монтажа

Чтобы отопительная система долгие годы дарила тепло хозяевам дома, в процессе монтажа стоит придерживаться такой последовательности действий:

  • Согласно разработанному проекту, производится установка котла.
  • Осуществляется монтаж трубопровода. В местах, где проектом предусмотрена установка радиаторов и байпасов – устанавливаются тройники.
  • Если система работает по принципу естественной циркуляции, необходимо обеспечить уклон в 3-5 см на каждый метр длины. Для контура с принудительной циркуляцией будет достаточно уклона в 1 см на метр длины.
  • Для систем с принудительной циркуляцией производится монтаж циркуляционного насоса. Стоит учитывать, что устройство не рассчитано на эксплуатацию при больших температурах, поэтому будет лучше установить его неподалеку от входа обратной трубы в котел. Кроме того, следует обеспечить подключение насоса к электрической сети.
  • Установка расширительного бака. Бак открытого типа должен находиться в наивысшей точке системы, закрытого – в любом удобном месте (чаще всего его монтируют неподалеку от котла).
  • Установка отопительных радиаторов. Весят они немало (особенно заполненные водой), поэтому их закрепляют при помощи специальных кронштейнов, которые, как правило, идут в комплекте. Установка чаще всего осуществляется под оконными проемами.
  • Производится установка дополнительных устройств – кранов Маевского, заглушек, перекрывающих устройств.
  • Заключительный этап – испытания готовой системы, для чего в нее под давлением подается вода или воздух. Если испытания не выявляют проблемных участков – система готова к эксплуатации.

Преимущества

Для частных домов малой площади однотрубный вариант системы отопления выглядит более предпочтительным, благодаря следующим ее преимуществам:

  • Легкость составления проекта.
  • Удобство монтажа системы.
  • Сокращение затрат на покупку материалов и оборудования.
  • Устойчивая гидродинамика.
  • Безопасность циркуляции теплоносителя, которая осуществляется естественным путем.

Недостатки

Существует и ряд недостатков, с которыми придется мириться владельцам однотрубных отопительных систем:

  • Сложности исправления ошибок, допущенных на этапе проектирования, в запущенной в эксплуатацию схеме.
  • Неравномерный нагрев отопительных элементов, расположенных на различном расстоянии от котла.
  • Тесная взаимозависимость элементов.
  • Высокие показатели гидродинамического сопротивления.
  • Невозможность регулировки расхода теплоносителя.
  • Сравнительно большие теплопотери.
  • Ограниченное количество радиаторов, которые могут быть размещены на одном стояке.

Горизонтальная установка ленинградской системы

Реализация горизонтальной конструкции отличается простотой монтажа. Выполняется ленинградская система отопления своими руками даже при наличии минимальных строительных знаний и навыков. Главной ее особенностью является то, что ее необходимо рассчитывать в процессе проектирования возведения здания.

Согласно рекомендации специалистов, при решении создания горизонтальной конструкции магистральный трубопровод следует укладывать в плоскость пола или поверх напольного покрытия, благодаря чему улучшается циркуляция теплоносителя. При укладке труб в пол, прежде всего, необходимо обеспечить качественную теплоизоляцию магистрали, поскольку горизонтальная схема характеризуется повышенным уровнем теплопотерь.

Если трубопровод планируют поместить в плоскость пола, тогда монтаж напольного покрытия выполняют под магистраль. Когда подача теплоносителя должна находиться поверх пола, в процессе строительства возможны изменения. Главную трубу при этом устанавливают под наклоном относительно направления движения воды или антифриза в системе.

При этом обогревательные приборы (радиаторы) крепят на одном уровне. В процессе запуска отопительной системы из нее нужно удалить попавший воздух, для этого на каждой батарее устанавливают кран Маевского.

Температура воды и давление в системе отопления

Чтобы определить показатель температуры, используются нормативы с учетом сезонных климатических особенностей.

Стандартные параметры:

  • при 0 за окном подача в радиаторы +40 С.. +45 С, в обратке не менее 35 С;
  • при -20 – подача в радиаторы +67 С.. +77 С, в обратке не менее 53 С;
  • при -40 – подача в приборы отопления максимально допустимых значений.

Давление в системе центрального отопления также определяется индивидуально. Если конструкции относятся к типу естественной циркуляции, то давление может быть чуть выше статического. Для одноэтажных строений с принудительной циркуляцией рабочее давление должно быть в пределах 1,5-2,5 бар, при повышении этажности давление нужно увеличивать, чтобы теплоноситель циркулировал в нормальном режиме. Так, для пятиэтажных домов оптимальным считается давление 4 бар, для 9-этажных – 7 бар, в высотных домах до 10 бар.

Разновидности схем 2-х-трубной системы

Существует несколько вариаций 2-х-трубного отопления, каждая из которых имеет свои нюансы, которые следует учитывать при выборе.

Двухтрубная система с прямым возвратом

В двухтрубной системе прямого возврата общая длина трубы от насоса до каждого радиатора короче для радиаторов, расположенных ближе к насосу, и длиннее для более удаленных радиаторов. По этой причине перепад давления может быть значительно выше на ближайшем радиаторе, чем на самом дальнем.

Это необходимо учитывать при проектировании системы. Преимущество системы прямого возврата заключается в том, что маршрутизация труб более проста по сравнению с системой обратного возврата.

Двухтрубная система с обратным возвратом (система Тичельмана)

В двухтрубной системе обратного возврата общая длина трубы от насоса до каждого радиатора одинакова для всех радиаторов на одном этаже. Это дает благоприятное распределение воды.

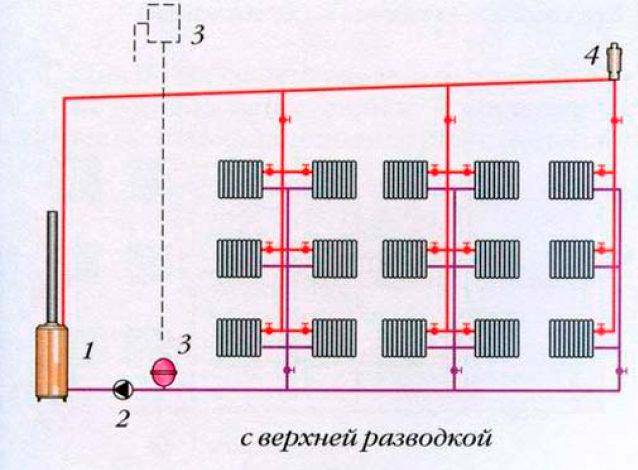

Двухтрубная система с верхним трубопроводом

Распределительная труба расположена в подвесном потолке, а вентиляционные отверстия установлены в центральных положениях. Этот тип системы распространен в больших зданиях, так как его относительно легко сбалансировать и регулировать. Также легко расширить систему.

Двухтрубная система с напольным трубопроводом

Эта система очень распространена в домах и зданиях, где трубопроводы не могут быть установлены в доступном потолочном пространстве. Распределительные трубы расположены под полом. В многоэтажных зданиях вентиляционные винты необходимы на радиаторах. Циркуляционные, встроенные одноступенчатые насосы обычно используются для двухтрубных систем отопления в бытовых и коммерческих системах отопления.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

  • Одно- и двухтрубная.
  • С верхней или нижней разводкой.
  • С горизонтальным или вертикальным расположением стояков.
  • С естественной или принудительной циркуляцией теплоносителя.
  • С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой. Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно. В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования

Точки подсоединения труб к батарее

Прежде чем выбрать способ подключения радиатора к системе водяного обогрева, необходимо внимательно изучить сам отопительный прибор.

Он состоит из пары горизонтальных коллекторов, соединенных между собой вертикальными перемычками. Сверху на всю эту конструкцию надевается «кожух» в виде теплообменника с максимально возможной площадью контакта с воздухом вокруг.

Классический алюминиевый, стальной, биметаллический либо чугунный радиатор имеет четыре разъема подключения труб, но есть также варианты только с двумя патрубками

Для подсоединения рассматриваемого прибора к любой трубной системе отопления требуется лишь вход и выход. Четыре точки подключения в радиаторе производители делают ради универсальности. Так батарею можно подсоединить любым из существующих способов, закрыв просто два оставшихся входа-выхода заглушками.

Патрубки подсоединения труб отопления в радиаторе располагаются сбоку либо снизу. Боковое подключение является более практичным и наиболее распространенным.

Нижний аналог обычно выбирается из эстетических соображений. При нем трубопроводы можно смонтировать в полу, сделав их полностью незаметными. Интерьер в результате получается более красивым.

В радиаторах с разъемами для труб снизу внутри имеется специальная перемычка, которая заставляет теплоноситель циркулировать по всей площади обогревателя, а не уходить сразу на выход в обратку без отдачи тепла

Принципиальной разницы по теплоотдаче между «боковыми» и «нижними» радиаторами нет. Здесь более важен способ подключения трубопроводов с взаимным расположением относительно друг дружки подачи и обратки.

При этом приборы с трубами снизу рекомендуется подключать исключительно в системах с принудительной циркуляцией теплоносителя, а не естественной подачей. Во втором случае нагретой воде будет слишком сложно подниматься от входа вверх и нагревать батарею.

Материалы и комплектующие

Полимерные трубы и фитинги к ним

Вид и количество материалов, комплектующих и оборудования для двухтрубной отопительной системы, определяется на этапе проектирования.

Для монтажа отопительной двухтрубной системы необходимо приобрести:

  • котел
  • радиаторы
  • расширительный бак
  • трубы
  • фитинги
  • сгоны
  • воздухоотводчики
  • аварийный клапан
  • циркуляционный насос (опционально)

Критерии выбора

Котел выбирают с учетом доступности и стоимости топлива, расчетной мощности системы, требований к уровню автоматизации. Наибольшей популярностью пользуются газовые и твердотопливные котлы.

Виды радиаторов

Радиаторы, представленные на рынке, изготавливаются из:

  • чугуна
  • алюминия
  • стали
  • меди
  • сочетания стали (труба) и алюминия (оребрение)

При выборе радиатора обращают внимание на технические характеристики, долговечность и надежность прибора, удобство в монтаже, дизайн, принцип подключения. К примеру, из-за инертности чугунных батарей на них нет смысла устанавливать термостаты для регулировки микроклимата

Стальные и биметаллические радиаторы склонны к коррозии, и их лучше использовать в составе отопительных систем закрытого типа.

Полипропиленовые трубы

Для прокладки трубопровода используются трубы:

  • стальные (из обычной или легированной нержавеющей стали)
  • медные
  • полипропиленовые, армированные стекловолокном или алюминиевой фольгой
  • из сшитого полиэтилена
  • металлопластиковые

При выборе учитывают долговечность, устойчивость к коррозии, пригодность к скрытой прокладке (под стяжкой), стоимость. Монтаж полимерных труб можно выполнить самостоятельно, а прокладка металлического трубопровода требует навыка работы со сварочным аппаратом (для крепления стальных элементов) или устройством для пайки меди. Фитинги должны соответствовать трубам.

Двухтрубная тупиковая система отопления: схемы и описание

Схемы отопления в жилых домах частного сектора домостроительства являются тупиковыми двухтрубными системами отопления, однотрубные применяются редко.

На практике существуют несколько вариантов схем. Каждая из них монтируется в соответствии с конкретными условиями жилого помещения.

Что из себя представляет

Система отопления, смонтированная таким образом, когда кольца, по которым проходит теплоноситель, не равны друг другу, называется тупиковой.

На рисунке приведена общая схема такой системы, где присутствуют два трубопровода:

  1. C нагретым теплоносителем. Подающая магистраль, на схеме обозначена красным цветом.
  2. C остывшим теплоносителем. Обратная магистраль, на схеме обозначена синим цветом.

Согласно данной схеме поток нагретого теплоносителя после выхода из газового котла протекает по подающему трубопроводу в направлении к радиаторной системе. При попадании в радиатор, в процессе прохождения сквозь него, нагретый поток теплоносителя отдает тепло. После охлаждения поток теплоносителя сразу уходит в обратную магистраль, двигаясь в направлении к газовому котлу.

Альтернативой тупиковой системе является попутная система отопления, но так называемая попутка имеет иную схему прохождения теплоносителя по системе.

Виды тупиковых систем

Вариантов таких систем существует два:

  • горизонтальный, где применяется горизонтальная разводка трубопроводов;
  • вертикальный, где пользуются вертикальной разводкой трубопроводов.

Горизонтальная схема

Согласно данной схеме трубопроводы, подающий и обратный, до момента присоединения к радиаторам располагаются горизонтально.

В этом случае диаметры трубопроводов одинаковы, и типоразмеры монтажных компонентов совпадают с диаметрами трубопроводов. Это существенно упрощает работы при монтаже данных систем и соответственно экономятся как средства, так и время.

При эксплуатации данной системы отопления температура теплоносителя на входе радиаторов примерно одинакова. Но существует недостаток. Дело в том, что при больших площадях и большой протяженности трубопроводов трудно отбалансировать отдельные радиаторы.

Разновидностью двухтрубной тупиковой горизонтальной системы, является схема с центральной магистралью

Важно знать, что такую разводку наиболее целесообразно монтировать в скрытом варианте или в пол при его бетонировании, или в стену под слой штукатурки. Тогда не будет нарушаться дизайн жилого помещения. Эта технология представляет собой, соединение без резиновых уплотнительных колец

Сам материал трубы является уплотнителем

Эта технология представляет собой, соединение без резиновых уплотнительных колец. Сам материал трубы является уплотнителем.

Однако при монтаже к радиаторам возникает проблема с пересечением трубопроводов, так как трубопроводы будут выступать из стяжки.

Важно знать, что решением данной проблемы является применение крестовины. При выходе к радиатору крестовина даёт возможность, не выходя за пределы монтажной плоскости, обойти магистральный трубопровод. Эта система даёт возможность подключать:

Эта система даёт возможность подключать:

Подключаются эти контуры с применением смесительного модуля, который состоит из:

  • насоса циркуляции, который придаёт динамику движения теплоносителю;
  • вентиля смешения с датчиком температуры.

Этот модуль дает возможность работать контурам в независимом режиме от основной системы. В таком режиме они сами не оказывают влияние на работу общей системы.

Схема отопления в вертикальном исполнении

Эта схема используется в домах более одного этажа.

От газового котла одновременно происходит разделение на две ветви:

  • первая проходит по первому этажу;
  • вторая через в вертикальный стояк проходит по второму этажу.

Существуют определенные условия, обеспечивающие надежность и устойчивость работы плечевой схемы:

  • количество радиаторов — на каждом этаже должно быть в пределах десяти штук;
  • должны монтироваться трубопроводы с теми диаметрами, которые подходят к данной конкретной системе;
  • должны монтироваться на каждом этаже двухэтажного дома, как на нижнем, так и на верхнем, вентили балансировки, имеющие автоматическую регулировку давления.

Дело в том, что вертикальную схему нельзя сделать так, чтобы теплоноситель проходил самотеком, когда движение исключительно под давлением горячего теплоносителя на холодный, поэтому необходимо применение насоса.

Схема двухтрубной тупиковой системы отопления достаточно распространена, так как проста при монтировании и ее несложно эксплуатировать. Данная схема достаточно экономична с финансовой точки зрения. В силу указанных причин частный сектор домовладений охотно ее применяет.

Недостатки однотрубной системы отопления

  • сложность теплового и гидравлического расчета сети;
  • сложность устранения ошибок в расчетах устройств отопления;
  • взаимозависимость характеристик работы всех устройств в сети;
  • повышенное гидродинамическое сопротивление;
  • ограничение количества отопительных приборов на одном стояке;
  • невозможность регулирования батарей и радиаторов регуляторами (на фото внизу)

Терморегулятор (внешний вид)

Важно! Если на вертикальный стояк подключить больше десяти отопительных устройств (например, одиннадцать), то на первом радиаторе в сети температура воды будет около 105 ° С, а на последнем — 45 ° С

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
