Конструкция и технические характеристики соединительных электрических колодок

Общие требования к монтажу

Качество соединений и ответвлений при монтаже имеет первостепенное значение. При поиске неисправности в электрической цепи, чаще всего проблема возникает из-за отсутствия контакта. Некачественный контакт может привести не только к разрыву цепи, но и к перегреву проводов. Нередко это является причиной возгорания.

Поэтому к ним предъявляются жесткие требования.

Независимо от того, какими клеммами выполняется монтаж, должны выполняться следующие правила:

1. При монтаже необходимо оставлять запас проводов перед всеми соединениями (для повторного соединения).
2. Все соединения должны располагаться в доступных местах.
3. Месторасположение соединительных элементов нужно защищать от вибрации и любых других механических воздействий.
4. Изоляция соединительных элементов должна соответствовать изоляции проводников.
5. Все соединения должны выполняться в распределительных коробках, шкафах и пультах управления, специальных нишах строительных конструкций.

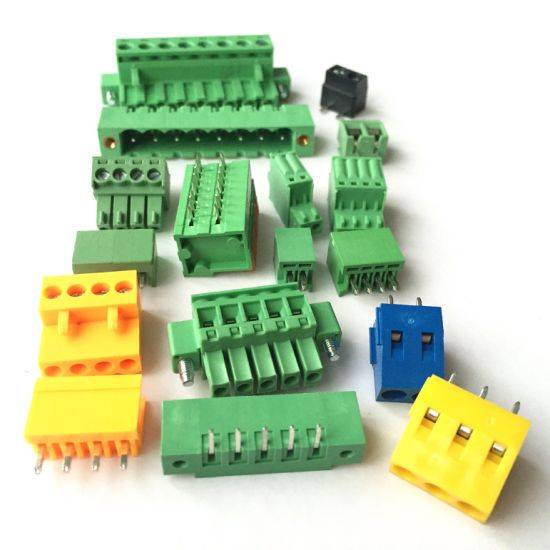

Выпускается множество разновидностей клеммников по назначению:

• вставные;
• гибридные;
• мини и микро клеммы;
• клеммы с предохранителями;
• клеммы с размыкателями;
• многовыводные;
• многоярусные;
• проходные и другие;

Для всех разновидностей правила монтажа едины.

Особенности монтажа

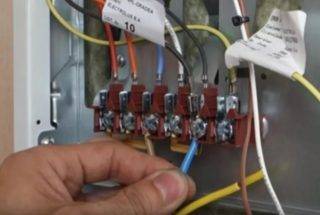

Соединение проводов и кабелей с помощью клеммника, дело достаточно простое, не требующее каких-то специальных навыков. Подбирается нужная колодка с ячейкой наиболее подходящего размера, после чего внутрь вставляются жилы, зажимаемые винтами.

Предварительно с концов жил снимается изоляция, на расстоянии 5-7 мм, после чего вся токопроводящая поверхность тщательно зачищается. Многосекционные колодки при необходимости разрезаются на требуемое количество сегментов. В винтовые устройства не рекомендуется зажимать алюминиевые провода, поскольку такие жилы могут быть передавлены винтом.

Если же все-таки возникла необходимость соединения и подключения алюминиевых жил именно этим способом, в этом случае при затягивании винтов нужно соблюдать особую осторожность. Следует учитывать, что алюминий считается текучим материалом, и через некоторое время под действием значительного давления контакт ухудшается и постепенно пропадает совсем

В такой ситуации велика вероятность перегрева и даже возгорания проводника. В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год.

Применение соединителей для многожильных проводов

Многожильные провода также чувствительны к усилию, когда для них применяются соединительные клеммы с винтами. Чем тоньше жилка, тем легче она отламывается. Тем более что винт не только давит в направлении оси вращения, но еще и затрагивает жилки своим вращением, усиливая разрушающее воздействие. Если распределительная контактная панель с винтовыми соединениями и многожильными проводниками неоднократно монтировалась – демонтировалась, надо внимательно проверить состояние жил.

Если они пока еще целы, надо применить специальный аксессуар, который защитит жилки от разрушения. Этой принадлежностью является втулка-наконечник. Он состоит из металлической гильзы и пластиковой манжеты. Для удобства маркировки манжеты делаются разноцветными. В идеальном случае с небольшим натягом входят:

• гильза в соединитель;
• зачищенные от изоляции и параллельные жилки в гильзу;
• изоляционный слой в манжету.

После надевания на провод изоляция должна упираться в манжету, а жилки примерно на один миллиметр выступать за край гильзы. За правильным надеванием на проводник следует расплющивание гильзы пассатижами или пресс-клещами. Затем можно подбирать для наконечника колодку или клеммник.

Наконечники на многожильном проводе

Толстые соединительные провода лучше всего монтировать в специальных колодках. В них применяются пластины, которыми провод прижимается. Такое соединение исключает вредное вращательное воздействие винта на жилки. Они от сдавливания раздаются вширь, создавая большое по площади контактное пятно. Хороший контакт сохраняет возможность использования толстых проводов для токов порядка 40 А. Но конструктивно существуют только конкретные модели таких колодок, а не универсальные заготовки, предназначенные для разрезания по числу необходимых для монтажа клемм.

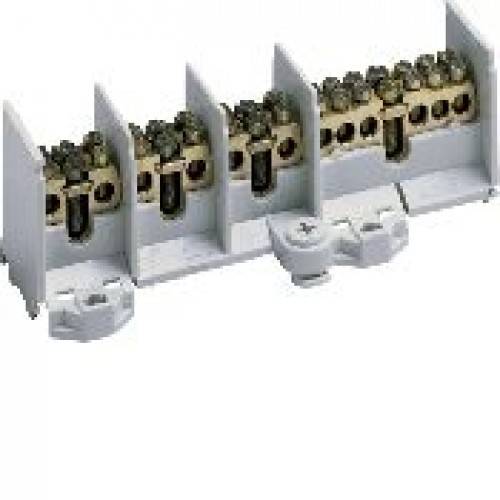

Колодка с прижимными пластинами

Колодки с прижимными пластинами широко применяются, и потому на них хороший спрос. Но как всегда бывает, товар, который востребован, присутствует на рынке в разном качестве. Потому в продаже много некачественных колодок. Однако подобные знания приходят с опытом после того, как при монтаже колодка трескается, срывается резьба или что-то еще разрушительное с ней происходит. Но поскольку это изделие весьма просто устроено, отличить продукт известного производителя от некачественной колодки непросто.

Чтобы не было проблем при монтаже проводов и кабелей при использовании не только таких колодок, но и прочих разъемных соединителей рекомендуем делать выбор продукции таких фирм, как:

• «Легранд»;
• «Тридоник»;
• «АВВ»;
• «Верит».

Помните: выполняя некачественный монтаж, вы реально играете с огнем. При плохом контакте он непременно появится и может не только испортить изоляцию проводов, но и распространиться за пределы монтажного приспособления с весьма печальными последствиями. Поэтому не следует экономить на соединителях сомнительного производства. В пользовании надо применять надежные соединители, которые проверены временем, как и выпускающие их бренды.

Положительные и отрицательные стороны

К положительным сторонам относится надежность образующихся контактов

Широкую популярность в электротехнике контактная колодка для электропроводки приобрела благодаря следующим достоинствам:

• Простота объединения двух и более проводников из разнородных металлов с различным сечением жил. Специального инструмента не требуется.
• Возможность сохранения состояния проводов в удобном для повторного монтажа виде.
• Безопасность образующегося соединения за счет высокого качества корпусного изолирующего материала.
• Надежность образующихся контактов.
• Устойчивость клемм к механическим и температурным воздействиям, а также к опасным растяжениям и вибрациям.
• Небольшие размеры изделий, позволяющие свободно размещать их в распределительной коробке и корпусе выключателя.

Существенный недостаток этих приспособлений – относительно высокая цена (10-12 рублей за штуку). При значительных объемах электромонтажных операций этот показатель бывает чувствительным для бюджета.

Лучшие производители

Топ качественных изделий компании «Legrand»

Отличная компания, которая ставит качество на первое место. Главным элементом соединения является латунь, которая сверху покрывается тонким слоем никеля. Благодаря такому решению обеспечивается плотный контакт между проводами. Изоляция выполнена из полипропилена, что позволяет выдерживать температуры до 100 градусов по Цельсию. Максимальная величина сечения, с которым может функционировать их продукция – 25 мм2. Также положительным моментом является то, что клеммы можно использовать при напряжении в 380 В и при токовой нагрузке в 100 А.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Отличный вариант, который подойдет для соединения большинства типов проводов. Гарантирует человеку плотное соединение и надежность на весь период эксплуатации. Продается во всех специализированных магазинах.

Средняя цена – 470 рублей.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Достоинства:

• Качественное соединение;
• Надежность;
• Долговечность.

Недостатки:

Legrand синий 1х6-25+12х1.5-16мм2

Хорошая колодка, предназначенная для плотной коммутации жил. Подойдет для эксплуатации в домашних условиях. Корпус изготовлен из качественного пластика, который не портится со временем и выдерживает большие нагрузки.

Средняя цена – 450 рублей.

подклеммник Legrand синий 1х6-25+12х1.5-16мм2

Достоинства:

• Плотность соединения;
• Качественный корпус;
• Стоимость.

Недостатки:

Клеммник универсальный 8×1,5-16 мм2, 75 мм

Хорошая модель, которая подойдет для установки во многих домах и предприятиях, гарантирует плотное соединение на весь период. Может фиксировать практически любые провода.

подклеммник Клеммник универсальный 8×1,5-16 мм2, 75 мм

Достоинства:

• Хорошая сборка;
• Плотное соединение;
• Долговечность.

Недостатки:

Рейтинг лучших клемм компании «Wago»

Продукты этой компании одни из востребованных на 2020 год. Это стало возможным благодаря плотному соединению контактов в любых обстоятельствах. Кроме того, соединение может провести даже неопытный пользователь, достаточно посмотреть инструкцию и все.

Изделия выпускаются в двух вариациях: одноразовые и многоразовые, какую выбрать каждый пользователь решает самостоятельно. Максимальная токовая нагрузка составляет 32 А, но в некоторых вариантах величина не поднимается выше 25 А, это также стоит учитывать.

Компания выпускает продукцию, которая предназначена для соединения одножильных элементов с многожильными, что является большим преимуществом. При этом их стоимость мало чем отличается от стандартных моделей.

WAGO на 4 провода с контактной пастой

Отличный продукт, который выполнен в классическом стиле и способен обеспечить надежное крепление практически любого элемента. Корпус изготовлен из прочного пластика.

Средняя цена – 15 рублей за штуку.

подклеммник WAGO на 4 провода с контактной пастой

Достоинства:

• Низкая цена;
• Хорошее качество;
• Плотная фиксация.

Недостатки:

WAGO 3х(0.08-4.0)

Модель предназначена для проведения быстрого монтажа. Таким клеммником можно фиксировать практически любые провода, что является большим преимуществом.

подклеммник WAGO 3х(0.08-4.0)

Достоинства:

• Скоростной монтаж;
• Доступная стоимость;
• Качественный корпус.

Недостатки:

WAGO 2 221-412

Популярное изделие, которое пользуется спросом у электриков. Корпус изготовлен из прочного материала, который отличается сроком службы.

подклеммник WAGO 2 221-412

Достоинства:

• Цена;
• Надежность;
• Универсальное применение.

Недостатки:

Рейтинг качественных моделей компании «STEKKER»

Изделия этой компании подойдут для установки дома или на фабрике. Фирма выпускает безвинтовые клеммы, которые обеспечат человека качеством и надежностью. С помощью этого элемента возможно крепление кабелей каждого типа. Некоторые модели изготавливаются наполовину открытыми, в то время как другие выпускаются в закрытой оболочке.

STEKKER LD294-4002

Модель подойдет для фиксации одножильных и многожильных проводников. Корпус изготовлен из качественного пластика, который не портится от длительного использования. Крепление происходит быстро и качественно.

Стоимость – 30 рублей.

подклеммник STEKKER LD294-4002

Достоинства:

• Долговечность;
• Устойчивость к огню;
• Максимальный ток – 16 А;
• Цена.

Недостатки:

STEKKER LD294-4003

Этот вариант предназначен для фиксации большего количества элементов. При этом гарантирует плотность крепления и безотказную работу на протяжении десятка лет.

Средняя цена – 40 рублей.

подклеммник STEKKER LD294-4003

Достоинства:

• Высокий срок эксплуатации;
• Надежность;
• Качественное исполнение.

Недостатки:

Небольшой мастер-класс по соединению проводов с помощью клемм

	Для соединения клеммниками из серии 2273 следует зачистить провода на длину в 10 миллиметров. После зачищенные кончики проводки с небольшим усилием вставляются в отверстия клеммы. Вынуть их несложно – следует лишь потянуть провод, используя легкие вращательные движения. Такие устройства подходят для распределительных коробок.
	Для установки клеммников 22 серии следует отогнуть рычажки. После в отверстия вставляются зачищенные жилы и рычажки возвращаются на место. Подобные коммутаторы очень удобны как временная мера, они легко разъединяются.
	Серию 224 лучше использовать для подключения потолочных и настенных светильников. Она надежно соединит одножильный и многожильный провод. Проводники зачищаются, как обычно, но многожильный перед монтажом следует скрутить, чтобы ни один из тонких проводков не согнулся и не сломался. Провод с одной жилой вставляется в отверстие со смазкой. Соединение легко разобрать, нажав на рычажок.
	Чтобы скрепить проводку СИЗом, следует зачистить концы проводов на длину, чуть меньшую длины колпачка. После колпачок просто накручивается на проводники. Если снять колпачок, вы обнаружите пружинку, скрепляющую скрутку.
	Винтовые клеммники нуждаются в периодическом обслуживании. Моножильный провод просто зачищается, вставляется в отверстие и закручивается винтом. Многожильный провод нужно залудить или опрессовать наконечником и только после этого вставлять в паз клеммы. Так защищенный конец не будет разорван винтом.

Источники

• https://elektrika.expert/provodka/soedinenie-provodov.html
• https://StrojDvor.ru/elektrosnabzhenie/kak-soedinyat-provoda-s-pomoshhyu-klemnnikov-samozazhimnye-i-vintovye-klemmy/
• https://slarkenergy.ru/provodka/cable/klemmy-dlya-soedineniya.html
• https://first-apartment.ru/soediniteli-dlya-provodov.html
• https://HomeMyHome.ru/klemmy-dlya-soedineniya-provodov.html
• https://elektroznatok.ru/provodka/klemmnye-kolodki

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

• клеммных колодок Wago;
• опрессовки гильзами;
• пайки;
• скрутки;
• изоляционной ленты.

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Классификация колодок

Клеммные колодки принято классифицировать следующими признаками:

1. Способ установки. Сегодня популярны изделия, монтируемые на DIN-рейки. Иногда вместо единой колодки хозяин покупает необходимое количество отдельных однополюсных клеммников. Узлы коммутации ставят ниже автоматов защиты. Колодки прикручиваются, вставляются.
2. Число полюсов показывает, сколько линий пропустим через колодку. Исключением выступают конструкции с неизолированными парами. Такие клеммные колодки используются для шин заземления, где требуется объединить линии.
3. Способ заделки жил клеммных колодок позволит разделить семейство на резьбовые и безрезьбовые.
4. По способности приема подготовленных проводников. Так называют жилы, снабженные наконечниками, тончайшие медные нитки которых спаяны. Оборудуя сети многоквартирных домов, удобно использовать неподготовленные цельные жилы. Правила монтажа не предусматривают наличие у проводки качеств особой гибкости. Следовательно, жилы цельные – незачем усложнять задачу.
5. Наличие разных, либо однотипных фиксирующих узлов заделки жил.
6. Число выводов на один полюс. Не всегда проводят через клеммную колодку прямую линию. Возможны ветвления или даже объединение линий, случай защитного заземления.
7. Условия эксплуатации показывают место предпочтительной дислокации клеммной колодки. Производитель не гарантирует работоспособность изделия.

Советы опытных электриков

Хороший контакт присоединения зависит не только от качества клеммников, но и от подготовительных этапов. Некоторые из них:

• Зачищать провода нужно специальными инструментами. Это необходимо для того, чтобы не повредить токопроводящую жилу.
• С поверхности проводников необходимо обязательно снимать оксидные пленки.
• Чтобы обжать многопроволочные проводники, необходимо как можно более точно подобрать гильзу.
• Заводить проводник в клеммник нужно как можно глубже, практически до начала изоляционной обмотки.
• Методом вытягивания проводника нужно проверить прочность коммутации.
• Нужно иметь запас провода, чтобы исключить механические нагрузки на клеммы.
• В распределительной коробке соединения должны располагаться как можно дальше друг от друга. Это необходимо для того, чтобы минимизировать вероятность короткого замыкания при чрезмерном нагреве.

Соединение проводов — одна из самых простых операций во время монтажа электросетей. Следует отметить, что от качественного выполнения процедуры зависит полноценное функционирование сети. Надежное соединение способно обеспечить стабильные характеристики сети, которые оказывают влияние на беспрерывную работу электроприборов.

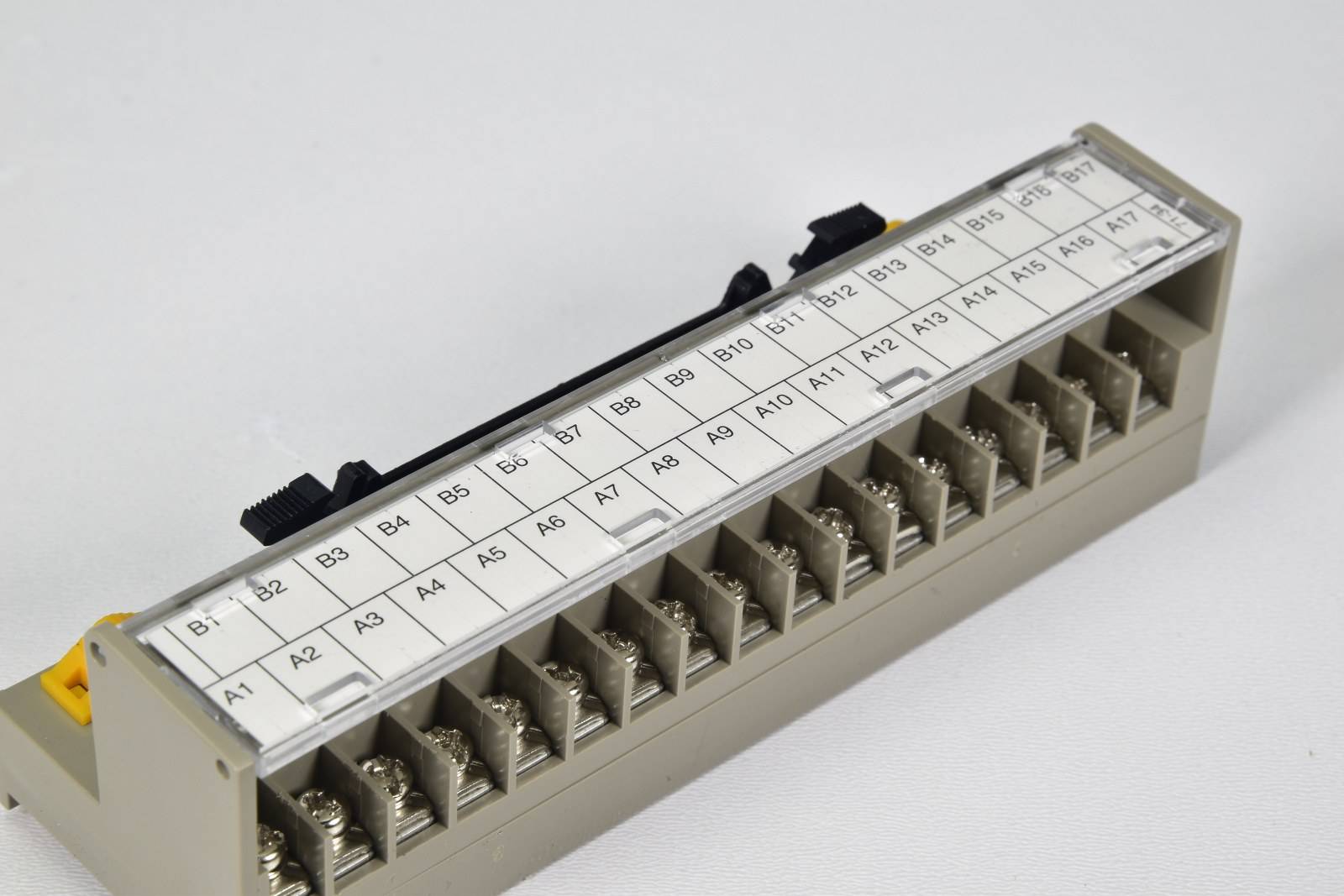

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Особенности монтажа

Механизмы зажимных клемм самоподтягивающихся

Сочленение проводов и кабелей посредством клеммников не потребует от исполнителя особого мастерства и специальных навыков. Для проведения такой операции потребуются сама колодка распределительная электромонтажная и два соединяемые конца проводников. Для образования надежного контакта следует правильно подобрать ее по размеру гнезда, оптимально подходящего под сечение оголенных жил. После этого в него вставляются концы проводов, которые затем фиксируются винтами. Но еще раньше с них удаляется изоляция на расстоянии примерно 5-7 мм.

Колодки из нескольких секций обычно разрезаются на нужное количество сегментов

При работе с мягкими алюминиевыми жилами (когда обойтись без них не удается) зажимать их винтами следует с особой осторожностью, исключающей возможность продавливания и обрыва металла

Как и чем надо соединять провода

Кроме клеммников электрики применяют разные способы соединения жил электрокабелей. Вот они:

• пайка – используется, когда есть уверенность, что участок соединения не будет нагреваться;
• сварка – отличный вариант, но требующий применения специального оборудования;
• опрессовка, где применяются специальные гильзы;
• болтовое соединение – обычно применяют, если необходимо соединить провода, изготовленные из разных металлов.

То есть получается, что, выбирая способ стыковки, необходимо учитывать несколько факторов. А именно:

• толщина жил кабеля;
• металл, из которого они изготовлены;
• условия эксплуатации стыка;
• количество соединяемых жил;
• вид изоляционного материала, используемого в кабельной продукции.

Конечно, не все электрики отказались от скрутки. Особенно, когда соединяются провода небольшого сечения. Их проще и быстрее скрутит пальцами и обмотать изолентой. Хотя уже во всех нормативных документах изоленту исключили из числа материалов, которые могут создать безопасные условия эксплуатации электрических сетей. Вместо нее рекомендуют применять термоусадочную трубку.

Термоусадочная трубка для изоляции соединения проводовИсточник setgroup.ru

Ее просто насаживают на место соединения и нагревают, к примеру, зажигалкой. Трубка нагревается, частично расплавляется и сжимает место стыка, изолируя его. Это не так быстро, как с изолентой, но в несколько раз надежнее.

Все выше обозначенные методы соединения проводов сложны, требуют наличия или специализированного оборудования, или какого-то инструмента. В этом плане клеммники и проще, и надежнее, и дешевле. Поэтому дальше будем разбирать только клеммные зажимы.

Виды коммутации жил и дефекты

Контакт между токоведущими частями является одним из элементов электрической схемы. Для того чтобы связать компоненты между собой, имеется несколько вариантов:

• Обычная скрутка, не разрешённая Правилами устройства электроустановок, но на практике применяемая довольно часто. В старых домах для приведения её в соответствие с нормами ПУЭ устанавливаются колпачки СИЗ, обеспечивающие надёжную спайку. Правда, монтировать их можно только на изделия из однородных металлов, обычно медных.
• Пайка или сварка, требующая специального оборудования и навыков. Такой методикой пользуются при монтаже слаботочных систем с кабелями из одинаковых материалов.
• Применение соединительных колодок для проводов будет оптимальным, с точки зрения простоты использования и соответствия стандартам. С их помощью возможна коммутация жил из любых металлов.

Несмотря на разнообразие способов соединения кабелей, к ним предъявляются требования по надёжности и безопасности. Главные параметры таковы:

• Ремонтопригодность.
• Доступность для контроля.
• Высокая прочность.
• Гарантированное сопротивление, не превышающее 1,2 номинала целой жилы.
• Долгий срок службы и неизменность физических характеристик в этот период.

Однако во время работы при взаимодействии проводников происходит неизбежная электрохимическая реакция. В результате этого могут возникнуть такие неполадки:

• Ослабление и окисление контакта.
• Перебои в снабжении энергией.
• Нагрев в точке взаимодействия (нередко приводит к пожару).

Разновидности клеммников по материалу корпуса

Как минимум, несущая часть изготавливается из диэлектрика. Исходя из его характеристик, производитель подбирает минимально допустимые расстояния между клеммами, исключающие воздушный пробой.

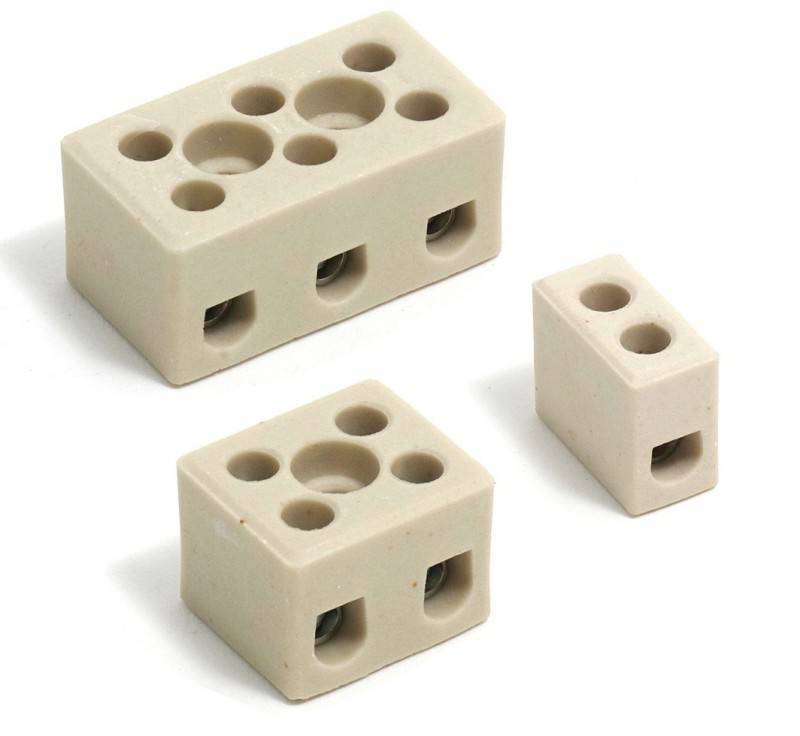

1. Керамика. Этот материал имеет массу достоинств, и, пожалуй, один недостаток: он хрупкий. Керамическая клеммная колодка применяется в электроустановках с напряженным температурным режимом: нагревательные приборы, мощные силовые шины (допускается естественный нагрев проводника). Кроме того, керамика применяется при организации проводки рядом с механизмами, которые имеют высокую рабочую температуру. Единственное ограничение — в местах установки керамических клеммников не должно быть вибрационных и ударных нагрузок.
2. Полипропилен. Прочный, относительно пластичный материал. Хорошо противостоит ударным нагрузкам и вибрации, не трескается при деформации. Однако его температурные и диэлектрические характеристики не позволяют использование в высоковольтных сетях, с расположенными по соседству нулевым и фазным проводом. Поэтому полипропиленовые изделия обычно применяются на одной линии (либо ноль, либо фаза), и имеют ограничение до 600 вольт. Еще одно применение — клеммы для подключения приборов освещения бытовой мощности. В таких колодках может соседствовать ноль и фаза.

1. Полиамид. Прочный негорючий материал с отличными характеристиками. При этом относительно дорогой. Применяется в колодках, к которым предъявляются высокие эксплуатационные требования. Благодаря устойчивости к внешним воздействиям, полиамид может использоваться как в несущих элементах, так и при изготовлении прочного внешнего корпуса.
2. Карболит. Пожалуй, лучшие характеристики негорючести, да и диэлектрик из этого материала хороший. Выдерживает статические нагрузки и вибрацию, но при ударах может расколоться. Клеммные колодки карболитовые применяются в любых электроустановках, кроме нагревательных элементов. Разве что корпуса из них получаются не очень прочные. Карболитовые колодки массово применяются в бытовой светотехнике. Практически каждая вторая люстра подключена с помощью такого коммутатора.

1. Поливинилхлорид (ПВХ). Колодки массового применения для слаботочных соединений. Опять же, бытовая техника и освещение. Материал негорючий, достаточно прочный, однако при нагреве деформируется. Главное достоинство — низкая цена. По этой причине многие недобросовестные электрики используют эти колодки не по назначению, при сборке мощных электроустановок. Такая «экономия» часто приводит к выходу из строя распределительных щитков и отказам электрооборудования. Кроме того, такие колодки выпускаются в удобном форм-факторе: линейку легко можно разделить на необходимое количество контактов.

1. При изготовлении клеммных колодок для проводов, еще применяется текстолит и эбонит. Но это штучные изделия для определенных проектов: материал слишком дорогой.

Производители электротехнической продукции

От фирмы-производителя очень сильно зависит выбор модели конечным покупателем. Качество применяемых материалов играет важную роль при изготовлении клеммников. Поэтому делать выбор лучше всего в пользу известных изготовителей.

Компания Legrand

Колодки этой фирмы делают из латуни с никелевым слоем. Это позволяет повысить надёжность контакта и увеличить токопроводящие свойства изделия. Корпус выполнен из полипропилена с диапазоном рабочих температур от -25 до +100 градусов Цельсия и стойкостью к открытому огню. Своей популярностью продукция Легран обязана следующим качествам:

• Высокая прочность колодок.
• Широкий ассортимент размеров до 25 кв. мм.
• Применение как в силовых, так и слаботочных электроцепях промышленного и бытового назначения.
• Многоуровневый контроль качества на каждом этапе производства.
• Разнообразная цветовая гамма позволяет отличать жилы неодинаковых номиналов.

Надёжность коммутации может быть обеспечена при соблюдении ряда условий монтажа и эксплуатации. Среди них имеются такие требования:

• Исключить касание проводников из разных материалов внутри устройства.
• Минимизировать механические и вибрационные нагрузки во время использования колодки.
• Регулярная протяжка соединений.

Продукция Ваго

Популярность клеммников от компании WAGO Kontakttechnik GmbH & Co. KG, основанной в 1951 г. в Германии, с каждым годом растёт. Первыми её разработками были пружинные колодки, в производстве которых немцы стали безоговорочными мировыми лидерами. В 1973 г. были запатентованы и выведены на рынок малогабаритные изделия для установки в распаечные коробки.

Главными достоинствами коммутаторов этой фирмы являются:

• Высокая виброустойчивость.
• Минимальное давление на провода, что уменьшает их деформацию и разрушение.
• Международная сертификация продукции.
• Шины, изготовленные из лужёной меди, защищены от коррозии.
• Пружины из аустенитной стали повышенной упругости.
• Для изготовления оболочки используется модифицированный полиамид, устойчивый к воспламенению, воздействию агрессивных жидкостей и имеющий способность к самозатуханию.

В продаже имеется две разновидности клеммников Wago. Это неразъёмные Puch Wire с жёсткой пружиной. Их можно применять для монолитного провода или многопроволочной жилы с наконечником. Есть также многоразовые контактные группы Cage Clamp.

• Зачистить изоляцию провода на 10−13 мм.
• Вставить его в колодку. Удобнее сделать это с помощью пассатижей.

Прочие изготовители

Кроме наиболее известных среди профессионалов компаний, есть и не менее уважаемые производители коммутационных электрических колодок. Среди них можно выделить:

• Немецкую фирму Phoenix Contact, выпускающую товары соответствующего качества по доступной цене.
• На колодках для автоматики специализируется предприятие Weidmüller. На особом счету находятся клеммники для DIN-реек.
• Неплохую репутацию на отечественном рынке имеют китайские Degson Electronic и Wanjie Electronic.
• У российских представителей отрасли также неплохие отзывы, но продукция имеет неоправданно высокую цену, а качество используемых материалов оставляет желать лучшего.

Надёжность присоединений в электротехнике обеспечивается продукцией из передового сырья и современным процессом изготовления. Соблюдение нормативов и применение лучших компонентов гарантирует безопасную и бесперебойную работу всей электрической цепи в течение долгого времени.
