Разновидности и особенности подключения электрических вилок

Как соединить алюминиевые провода

Необходимо знать, что алюминий не только хрупок и может сломаться после нескольких изгибов, но еще и размягчаясь от небольшого нагрева контактов при протекании тока, вытекает из-под винта. В этом случае прижим существенно ослабевает, и температура повышается еще больше.

Идеальное правило для монтажника: сегодня собрали, завтра подтянули, а через неделю – еще раз. В дальнейшем очередную проверку с подтяжкой устраивают каждые полгода. Это ответ на вопрос о том, как соединить алюминиевые провода. Но желательно проводить контроль винтовых соединений и медных проводов как минимум раз в два года. Соединить провода в распределительной коробке надо так, чтобы они были доступны для ремонта или осмотра. Эти правила существуют, чтобы избежать поражения людей током, исключить вероятность пожара. Нарушения их повышают вероятность аварий, что может привести и к смертельному исходу.

Электрические вилки — устройство и наиболее распротраненные конструкции

Электрическая вилка является штепсельным изделием, которое обеспечивает быстрое подключение и отключение электрических устройств к сети питания. Подключение всех электрических устройств к центральной сети осуществляется посредствам розетки. При этом без шнура, на концевой части которого располагается сетевая вилка, не обойтись. В некоторых случаях, вилки становятся непригодными к использованию и требуют замены. Примечательно, что до сих пор для вилок так и не были разработаны международные стандарты.

Иногда оказывается, что купленный за пределами России электроприбор укомплектован такой вилкой, которая не подходит к розеткам, установленным в квартире. Тогда подобные вилки обрезаются, а к шнуру присоединяются подходящие. Данная работа не отличается сложностью. Тем не менее, она должна быть выполнена предельно грамотно.

Основные виды электрических вилок

В данный момент все электрические устройства, которые производятся на территории РФ, оснащаются шнурами с так называемыми неразборными вилками. Последние бывают 2 разновидностей типа С, которые соответствуют ГОСТу 7396.1-89. Как правило, корпус вилки сопровождается техническими характеристиками изделия.

На данной маркировке указывается мощность предельно возможного тока, а также допустимую степень напряжения центральной сети. Конечно же, это не значит, что те или иные электрические устройства используют ток именно такой мощности. Указанная информация свидетельствует о том факте, что вилка способна воспринимать ток упомянутой мощности.

С5. Это аналогичная модель электрической вилки евростандарта CEE 7/16. Она укомплектована кругленькими штырями, диаметр которых составляет 4 мм. Данные элементы имеют изоляцию от корпуса. Ее длина достигает 10 мм. Эта вилка способна выдерживать ток, мощностью до 6А, что эквивалентно 1300 Вт. Заземляющий контакт не требуется.

С6. Это аналогичная модель вилки евростандарта CEE 7/17. Она укомплектована кругленькими штырями. В диаметре они достигают 4,8 мм. Может быть, как с заземляющим контактом, так и без него. Вилка выдерживает ток, мощностью до 10А, что сопоставимо с 2200 Вт.

Также и по сей день эксплуатируется множество электрических устройств со шнурами, которые имеют разборные вилки типа C1-b (т.н. «советские вилки»). Они предусматривают круглые штыри, диаметр которых достигает 4 мм. Он выдерживают силу тока до 6А, что эквивалентно 1300 Вт. Заземляющего контакта нет.

Как устроена неразборная электрическая вилка?

Конструкция данных изделий, несмотря на их принадлежность к тому или иному типу, совершенно идентичная. Отрезок между штырями, которые оснащены проводниками и помещены в специальную планку из пластмассы, эквивалентен 19 мм. Планка оснащена 2 выступами. Они нужны для обвода провода и препятствуют повреждению шнура вилки, когда он подвержен сильному силовому воздействию.

В процессе производства штыри с проводом покрывают пластмассой в расплавленном виде. Последняя выполняет функцию герметичного, а также полностью водонепроницаемого корпуса вилки, который обеспечивает надежную фиксацию шнуров сети.

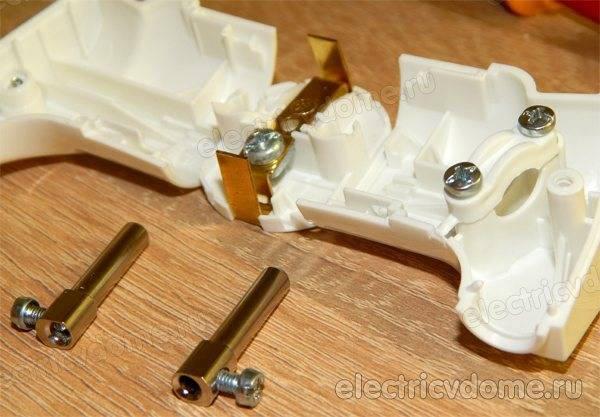

Как устроена разборная электрическая вилка?

Относительно недавно, чтобы подключить электрические устройства к сети питания, использовались исключительно вилки разборного типа. Впрочем, и в наши дни многие люди пользуются данными изделиями. Основное преимущество разборной вилки заключается в том, что ее модно использовать большое количество раз. Она быстро демонтируется с пришедшего в негодность электроприбора и после ремонтных работ устанавливается на другой шнур.

Как устроена разборная электрическая вилка C1-b?

Она содержит 2 половинки корпуса, 2 штыря из латуни, прижимную планку шнура и различные элементы для крепежа. Ее используют для подключения к электросети приборов, мощность которых не превышает 1200 Вт.

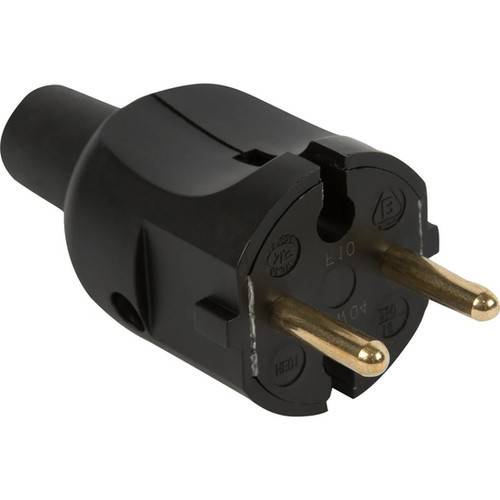

Как устроена разборная электрическая вилка С6?

В корпусе данного изделия расположен заземляющий контакт. Он выполнен в виде полосы, которая изготовлена из латуни. Также полоса оснащена резьбой, которая необходима для того, чтобы закрепить заземляющий проводник. Предусмотрена и планка, благодаря которой провод плотно прилегает к пластиковой прокладке.

Разборная электрическая вилка С6, имеющая заземляющий контакт, предназначена для электроприборов, мощность которых не превышает 2200 Вт.

Источник

Основные неисправности

Если электроприбор перестал исправно функционировать, нужно провести комплексную диагностику и разобраться в причинах возникновения поломки. В перечень распространенных неисправностей входят:

Слабая фиксация частей корпуса. Если крепежный болт не затянут до упора, происходит нарушение контакта.
Обгорание проводки. Проблема может быть связана с коротким замыканием, и в данной ситуации требуется обрезать поврежденный участок и сделать новое крепление. С этой целью снимают изоляцию, зачищают провод и соединяют болтом.
Окисление контакта. Чтобы устранить последствия окисления, контакты зачищают ножом либо мелкозернистой наждачкой. Также можно срезать участок с дефектом и собрать новый контакт.
Нарушение контакта вилки и розетки. Соединение должны быть надежным и без зазоров

Также важно обеспечить совпадение диаметров ножек штепселя и отверстий розетки. Чтобы убедиться в отсутствии люфта, нужно вставить вилку в розетку и слегка покачать.
Перегруз вилки

Проблема возникает при использовании переходников, которые не предназначены на полученную нагрузку. Используя приборы с высокой мощностью, не рекомендуется использовать переходники.

Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом. Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см.

Опасно размещать разъем над:

• электрической и газовой плитой;
• раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться. Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты. Некоторые мастера отсекают от духовки штекер и выполняют подсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки отдельно на варочную поверхность и духовой шкаф. Такой способ должен быть предусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют составное гнездо. В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходим обычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать 3 кВт.

Типы штепсельных розеток

В разных странах внешний вид и конструкция штепсельных розеток может различаться.

Кратко рассмотрим каждый из типов:

1. «А». 2-контактный штепсель без заземления. Штыри плоские, имеют ширину 6,35 мм и длину 1,524 мм. Находятся на расстоянии 12,7 мм. Разъем применяется в США для напряжения от 100 до 127 В, 60 Гц. В Японии используются похожие вилки, но напряжение сети 100 В, а частота 50 Гц.
2. «В». Конструкция такая же, как в штепсельной розетке типа «А». Разница состоит в наличии заземляющего разъема внизу. Применяемое напряжение — от 100 до 127 В, но в некоторых странах подается 220 В. Встречается в Канаде, США, Японии.
3. «С». Конструктивно предусмотрены входы под два штыря диаметром 4 или 4,8 мм. Длина и расстояние между гнездами — 19 мм. Рабочее напряжение — 220 В. Применяется в Германии, Италии, Франции и ряде других стран ЕС, а также в России, Украине.
4. «D». Особенность — три контакта круглого сечения, размещенные в форме треугольника. Первоначально это был британский стандарт, который в дальнейшем получил распространение в Пакистане, Индии и ряде других государств (тех, которые электрифицировали британцы).
5. «Е». В отличие от прошлого типа, верхний центральный штырь выступает из розетки и входит в углубление на штепселе. Применяется во Франции и ряде стран Евросоюза.
6. «F». Особенность штепсельной розетки состоит в наличии заземляющих контактов вверху и внизу. В РФ такое изделие называется «евровилка». Заземление выполняется с помощью специальной скобы из металла, а максимальный ток равен 16 Ампер. Применяется во многих странах, в том числе в Германии, государствах бывшего СССР.
7. «G». Внешне представляет собой розетку с тремя контактами. Фазный и нулевой имеют прямоугольное сечение и размеры 6,35х3,97 мм. Расстояние между ними — 22,2 мм. Заземляющий контакт имеет другой размер — 3,97х7,92 мм. В вилке обязательно встраивается предохранитель, обеспечивающий защиту фазного провода от КЗ. Применяется в Англии и странах, которые ранее были колониями. Также тип «G» используется в Саудовской Аравии.
8. «H». Особый тип штепсельной розетки, который не совмещается с другими видами. Контакты размещены в форме буквы «Y». Максимальный ток составляет 16 Ампер. Применяется в Израиле (совмещается с другими типами) и в районах Сектора Газа.
9. «I». Конструктивно заземляющий контакт находится в центре внизу, а два других (фаза и ноль) справа и слева вверху. В отличие от разъема «H» верхний контакты развернуты в другую сторону. По максимальному току такие вилки отличаются и бывают на 10, 20, 25, 32 Ампера. Применяются в Австралии, Китае. Аргентине, Уругвае и ряде других стран.
10. «J». Это швейцарский тип штепсельной розетки. Внешне похожа на евровилку с той разницей, что заземляющий контакт немного смещен ближе к центру, а полюсные основания не имеют изоляции. Если не полностью вставить изделие, можно попасть под напряжение. Номинальный ток составляет до 10 А, а с заземлением — 16 А.
11. «К». Это датский тип розетки, который также подходит для типа «С». Конструктивно представляет собой два разъема (фазный и нулевой) в виде штырей, расположенных под углом. Заземляющая часть имеет форум обрезанного круга.
12. «L». Представляет собой штепсельную розетку с тремя подряд углублениями. Диаметр штырей — 5 мм, а расстояние между ними — 8 мм. Применяется в Италии.
13. «М». Очень похожа на тип «D», но отличается диаметром штырей (он больше). Между фазным и нулевым разъемом расстояние 2,54 см. Применяется во многих странах — Шри-Ланка, Пакистан, Намибия, Гонконг, Ботсвана, ЮАР ид другие. Используется для сушильного оборудования и кондиционеров в Израиле и Сингапуре.
14. «N». Состоит из трех круглых разъемов. Похоже на тип «J». Два основных находятся на расстоянии 1,9 см, а заземляющий расположен на 3 мм выше. Напряжение — от 200 до 250 В. Ток — 16 А. Используется в Южной Африке.

Отметим, что многие страны применяют несколько типов розеток. К примеру, в странах СНГ можно встретить типы С, F и Е.

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

• Правильное заземление в частном доме
• Как подключить датчик движения для освещения
• Как меньше платить за свет легально

Опубликовано:
16.08.2015
Обновлено: 13.07.2017

Типичные неисправности электровилок и методы их устранения

К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.

Неисправность	Признаки проблемы	Способы ремонта
Нагар на токопроводящих штырях	Штыри греются. Покрываются черным налетом, сажей и окислом. Иногда образуются кратеры и следы плавления штырей.	Если кратеров нет и на штырях просто сажа, их достаточно почистить наждачной бумагой. Если штыри подплавились и имеют кратеры диаметром более 2 мм, вилку желательно заменить новой.
Плохой контакт токопроводящего штыря с проводом	Вилка, работая под нагрузкой, трещит и испускает характерный запах гари.	Необходимо вскрыть штепсель и почистить наждачной бумагой подгоревшие детали. Затем надежно прикрутить провода к очищенным контактам и собрать в исходное состояние. Обгоревшие концы проводов лучше откусить.
Обрыв провода	Если шевелить провод на изгибе, то контакт пропадает. Подобное часто происходит на пылесосе, дрели другой переносимой технике.	Необходимо вырезать участок кабеля с обрывом.
Разрушение корпуса	Корпус штепселя разваливается при нажатии пальцами.	Вилку следует заменить новой. Вероятная причина — перегрев. Необходимо дополнительно проверить состояние розетки.

Назначение

Вилки электрические с заземлением предназначаются для разъемных подключений приборов к общей сети. В их состав входят штепсельная вилка, розетка. Розетка представляет отдельную часть соединения, которая дает питание за счет непосредственного контакта с сетью.

Вилка предполагает контакт со стороны электрического прибора, поэтому параметры соединений должны совпадать. Евровилка с заземлением должна отвечать таким требованиям:

• иметь надежный контакт;
• идти с качественной электроизоляцией;
• иметь правильную поляризацию;
• защищать от прикосновенией;
• технически исключать возможность неправильного подключения.

Важны для вилок негорючесть, хорошая защита от чрезмерных нагрузок, соблюдение правильного порядка подключений контактов. Обычные вилки электрические с заземлением имеют высокий защитный класс, хорошую электробезопасность. Конструкции стандартно разборные, к ним подключают электрошнуры на 2-3 жилы с сечением не более 2.5 мм. Также вы можете выбирать другие евровилки с заземлением с учетом текущих требований к конфигурациям и размерам.

Электровилка с заземлением бывает двух типов:

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Читать также: Требования безопасности при проведении сварочных работ

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

Советы по выбору розеток с защитным механизмом

Модельный ряд розеток с УЗО не пестрит разнообразием, а большинство производителей стараются придерживаться стандартных решений. Все необходимые величины должны быть перечислены в паспорте и на коробке изделия. Нередко значение дифференциального тока также указывается на корпусе розетки.

Перед покупкой розетки обратите внимание на некоторые нюансы:

1. При монтаже изделия в ванной комнате класс защиты от пыли и влаги должен быть не ниже IP. В остальных случаях можно обойтись моделями IP21 и IP22.
2. При подключении современной техники подойдут розетки УЗО с дифференциальным током 10 мА, старого оборудования — 30 мА.
3. Если розетка будет питать несколько приборов или возникнет необходимость подключения удлинителя, то, независимо от эксплуатируемого оборудования, следует выбирать изделия с дифференциальным током не менее 30 мА.
4. Суммарная мощность потребителей тока не должна превышать значения, указанного на корпусе розетки. Старайтесь придерживаться зависимости, при которой допустимое значение тока будет на 30–40% выше потребляемого.
5. Если визуально розетка не имеет изъянов, переплачивать деньги за брендовые изделия необязательно. Качественный товар неизвестного производителя может быть более надежным, нежели подделка по бренду.
6. Каждая розетка со встроенным УЗО должна иметь техпаспорт либо инструкцию по эксплуатации, где перечислены технические характеристики.
7. При покупке переходника с розетками убедитесь в работоспособности изделия прямо в магазине. Подключив оборудование к электросети, нажмите на кнопку «Тест», чтобы сымитировать утечку тока.
8. Сохраняйте чеки после покупки изделия, чтобы всегда можно было обменять его при наличии брака.

С каждым годом в домах и квартирах появляется все больше бытовой техники, потребляющей большое количество энергии. Эти мощные приборы требуют соблюдения определенных правил эксплуатации. После монтажа дифференциального автомата, устройства защитного отключения или простейшей розетки с УЗО существенно возрастает электрическая безопасность пользователей сети. Однако работы по установке такого оборудования должны проводиться исключительно квалифицированными и опытными специалистами. Также рекомендуем прислушиваться к их мнению при выборе устанавливаемых защитных изделий.

Типы

Электровилка с заземлением бывает двух типов:

монолитной;

разборной.

Независимо от формы, содержание будет одинаковым. Неразборные устройства выигрывают у разборных в плане надежности, удобства в применении. Максимальная эластичность позволит не переживать о том, что внутрь попадет влага, контакты замкнут или окислятся. Стандартная неисправность таких изделий – перегиб в основе разъема. Но ремонт таких вилок не невозможен. Другие параметры угловых вилок с заземлением:

• штыревые контакты – 2 или 3;
• форма – от плоской до многоугольника.

При выборе обязательно учитывайте фактор безопасности. Практически каждая современная вилка с заземлением идет в стандартном комплекте сразу – обычные, где присоединяется пара проводков, не используются

Обращайте внимание на контакты – они бывают медными, стальными или оцинковаными, никелевыми, оловянными с гальваникой

Это интересно: Какой автомат поставить на ввод в квартиру при нагрузке 4 кВт? (видео)

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

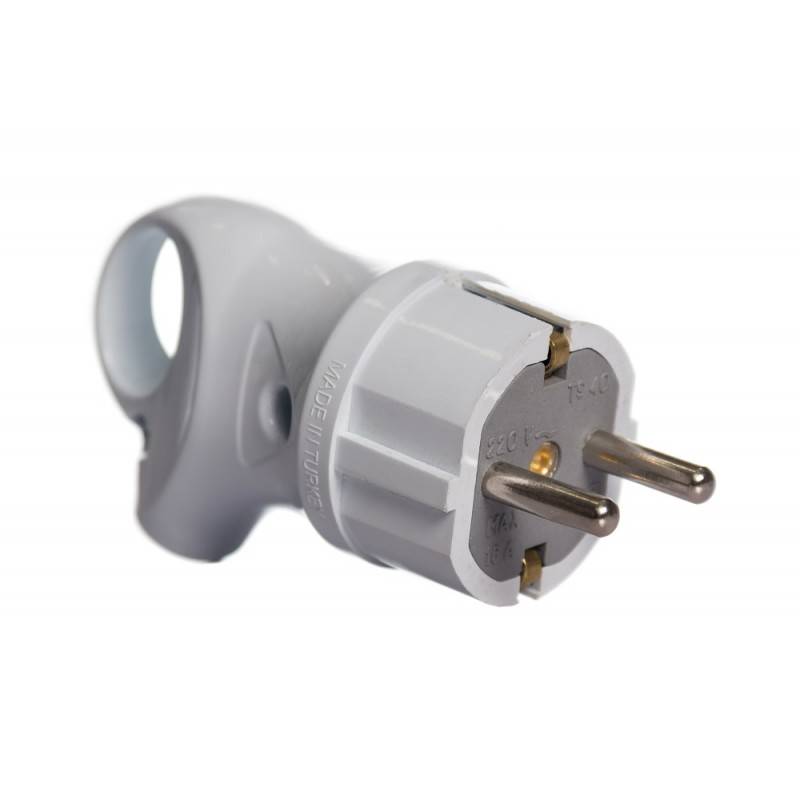

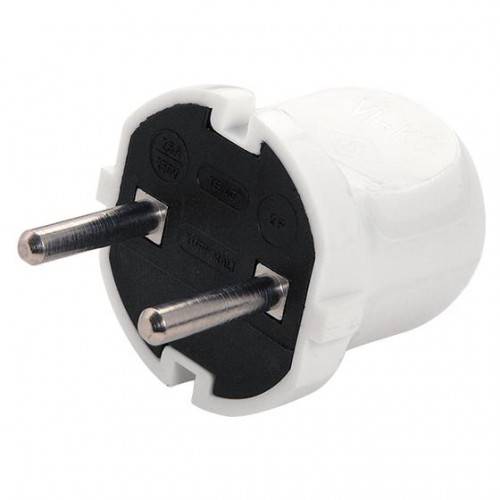

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

Заземлённая вилка и её конструкция

Фактор безопасности является определяющим в производстве электрооборудования. На это направлены все разработки и усовершенствования. Одним из таких внедрений стала вилка с заземлением. В советские годы жилые здания не имели заземляющих контуров, поэтому обычный человек не имел представления об этой системе защиты от напряжения. Достаточно было разобрать розетку или вилку и подсоединить два провода.

Сейчас вся новая техника оборудована разъёмами нового стандарта с третьим, заземляющим. Новостройки сдаются согласно требованиям, с обустройством отдельно подключаемой земли. Основная деталь любого штекера это контакты. Они бывают стальными или медными, а также с гальваническим покрытием из цинка, олова или никеля.

В вилке электрической с заземлением их три:

• К одному подключается фаза, непосредственно подающая напряжение потребителю.
• По нулевому, или нейтральному, контакту в идеальном случае должен протекать ток того же номинала. При замыкании происходит резкое его увеличение и срабатывает защита. Категорически запрещается соединять нейтраль с корпусом или заземляющим контуром из-за электрической связи её с фазой.
• Третий контакт, заземляющий, прямой связи с фазным проводом не имеет. Он связан с частями, не находящимися под напряжением, и защищает от замыкания на землю и токов утечки. В таких случаях также срабатывают автоматические выключатели, а также УЗО.

Земля, ноль и фаза

Всего существует три вида проводов: заземление, ноль и фаза. Расцветка наносится на весь провод, поэтому даже если вы перережете кабель посередине, то все равно сможете понять, где какой контакт. Заземление обозначается следующим образом:

1. Желто-зеленый цвет (в абсолютном большинстве случаев).
2. Зеленый или желтый.

В схеме электропроводки заземление обозначается аббревиатурой РЕ.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме буквой N. Иногда его называют нейтралью или нулевым контактом, поэтому будьте внимательны и не путайте эти понятия.

Теперь разберем, какой цвет провода фазы применяется чаще всего. Здесь вам придется нелегко, поскольку вариантов может быть масса. Мы советуем идти обратным путем – сначала обнаружить желто-зеленую землю, потом синий ноль, а оставшиеся в кабеле провода будут фазой. Соединять их необходимо согласно цветов, чтобы не возникало путаницы. Чаще всего в трехжильных системах они маркируются коричневым цветом, но могут быть и иные варианты:

• черный;
• красный;
• серый;
• белый;
• розовый.

На схематических изображениях фазу отображают буквой L. Обнаружить ее можно тестерной отверткой или мультиметром. При соединении проводов используйте специальные зажимы или спаивайте их со смещением друг относительно друга, чтобы не произошло КЗ или окисления контактов с последующей потерей напряжения.

Классическая расцветка проводов в кабеле

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

• Фазный провод (часто простофаза ) поставляет переменный ток от источника к нагрузке.
• Нулевой илинейтральный провод (Ноль , илинейтраль ) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
• Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези . Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Два более сложных и более надежных способа укрепления розетки

Третий способ состоит в обустройстве дополнительного крепления. К нему имеет смысл прибегнуть, если два ранее описанных приема не дали никакого результата. В стене напротив отверстий металлического подрозетника высверливают отверстия. В них вставляют дюбели, куда и вкручивают дополнительные крепежные винты.

Четвертый способ является наиболее надежным, но и самым трудоемким. Он состоит в замене устаревшего стального подрозетника современным пластиковым.

Чтобы смонтировать пластиковый подрозетник, отверстие под него следует расширить с помощью перфоратора или ударной дрели. Питающие провода необходимо завести в подрозетник, который следует закрепить цементным раствором. Розетка, установленная в таком подрозетнике, выпадать не будет никогда.

Итак, мы настоятельно рекомендуем вам не испытывать судьбу и не пользоваться выпадающей розеткой. Возьмите судьбу в свои руки и закрепите розетку так, как мы это только что описали.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

• подготовка места для установки розетки;
• установка подрозетника и его ввод в кабель;
• разделка кабеля;
• подключение проводов к клеммам устройства;
• монтаж колодки;
• проверка точности установки;
• монтаж защитного корпуса;
• подача тока, проверка работоспособности электроустройства.

Любая розетка устанавливается в соответствии с правилами устройства электроустановок.

Необходимо:

• учитывать место установки, количество розеток в помещении, сечение кабеля;
• перед подключением проверить цепь на отсутствие короткого замыкания при помощи тестера;
• следить за состоянием изоляции, не использовать поврежденные экземпляры.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж проводится строго при снятом напряжении и с соблюдением техники безопасности.

Монтаж закрытой проводки

Установка при скрытой проводке делается с использованием специальных подрозетников, которые изготавливаются в виде неглубокого стакана. Для размещения подрозетника на гипсокартонной стене нужно сначала просверлить отверстие по диаметру стакана, вставить его в нишу и закрепить. На гипсокартонную стену фиксация делается с помощью специальных лапок зажимов. Для бетонных стен используются специальные гипсовые смеси. Для проведения электропроводки нужно проштробить в стене бороздку с глубиной, достаточной для провода. В нее укладываются провода таким образом, чтобы запас составлял примерно 10 см

Важно не укладывать их пучком. Затем закрепляется розеточный узел, а к клеммам подключаются провода

Корпус закрепляется с помощью шурупов или распорок. Фиксировать винты нужно усердно, так как при слабом контакте происходит нагрев.

В отдельную категорию выделяется установка силовых розеток. Используются для мощного электрооборудования – посудомоечные и стиральные машины, бойлеры, кондиционеры. Монтаж имеет особенности:

• подключение к отдельной линии, которая идет от щитка;
• линия должна выдерживать нагрузку не менее 40 Ампер;
• толщина проводка должна быть больше.

Крепится силовая розетка в месте, где выходит силовой кабель. Крепление делается дюбелями. Защита должна быть степенью не менее IP20. Изоляция и соединение производятся путем скрутки и пайки.
