Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.
Подключение проходного выключателя в квартире. Расположение на стенах

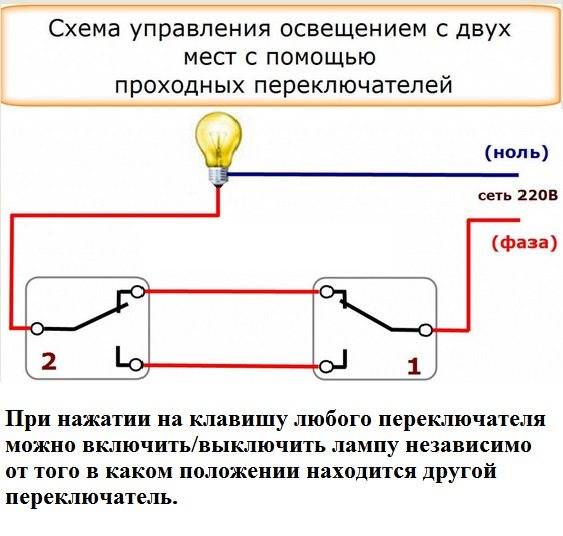

Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей

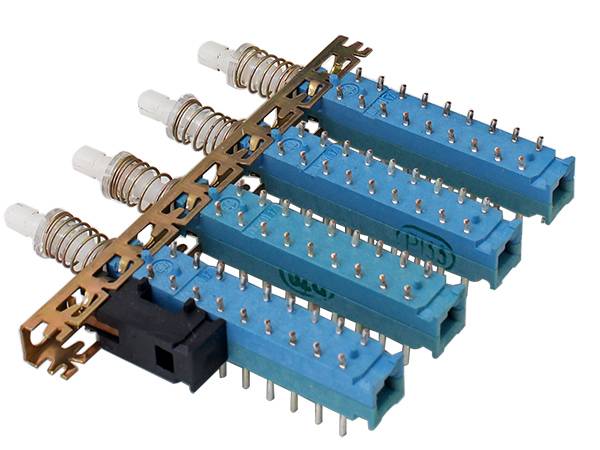

Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку. Схема подключения проходного выключателя | переключателя
Схема подключения проходного выключателя | переключателя.
Схемы подключения проходного переключателя
Подключение и планировка электросети с переключателями зависит от нескольких факторов: количества управляемых источников света и элементов управления, необходимости устанавливать дополнительные (промежуточные) точки отключения и других. Например, в многоэтажном здании следует просчитать возможность управлением света на всех уровнях, схема будет существенно отличаться от той, что нужна для одной комнаты.
Подключение проходного выключателя в квартире. Расположение на стенах
Подключение двух проходных переключателей
Как правило, на последних моделях с внутренней стороны есть схема подключения, которой следует руководствоваться при замыкании цепи. Два проходных устройства позволяют управлять одним источником света, максимум несколькими небольшими лампочками одной сети, например, в коридоре.
При установке следует учитывать тип переключателя – одноклавишный или двухклавишный. Последний представляет собой два механизма одноклавишного вида в одной коробке (используется для удобства и экономии места). Для шестиконтактного переключателя подводят два трехжильных провода.
Подключение нескольких параллельных потребителей
Проходные многоконтактные переключатели используют для нескольких пользователей, работающих параллельно. Отличительный момент – подключение к фазам. Клеммы на входе от распределительной коробки необходимо соединить между собой и подключить к одной единственной фазе. Если подключить разные к одному устройству, произойдет замыкание и перегорание всей электрической цепи.
Промежуточная точка управления
Дополнительный элемент управления необходим для переключения с нескольких точек – трех и больше. В этом состоит отличие выключателя проходного от перекрестного – в данном случае используют последние.
Промежуточный механизм меняет направление тока в цепи. Действие зависит от положения переключателя на двух концах проводки – на какую сеть подается напряжение с разных сторон.
Для двух переключателей на один источник света не требуется составлять сложную схему монтажа. Главная особенность – наличие трехжильного кабеля. Чтобы установить промежуточные элементы и большее количество устройств требуется помощь
Важно учитывать допустимое напряжение цепи. При необходимости от щитка протягивают дополнительный провод, устанавливают отдельную распределительную коробку

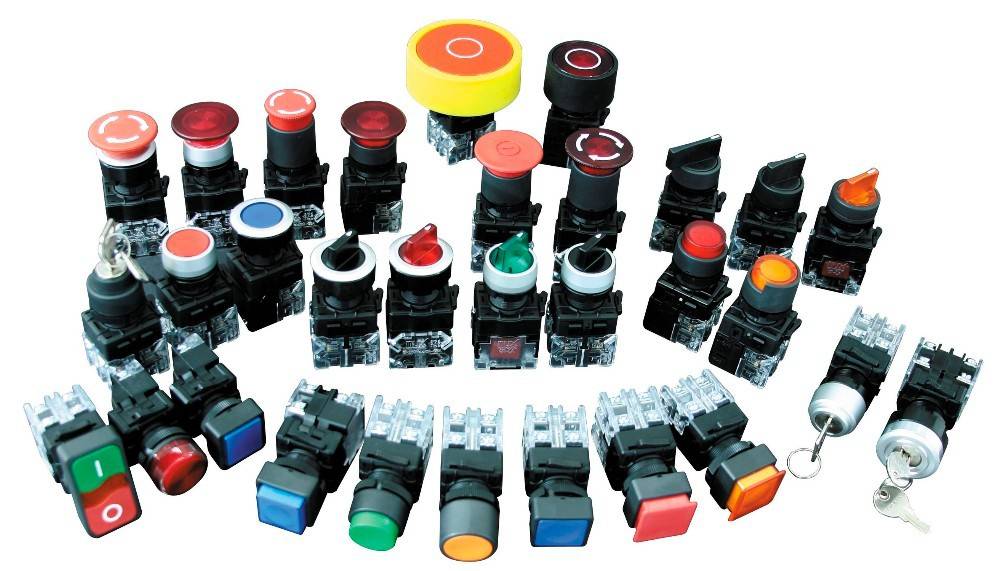

Стабильная и нестабильная кнопка

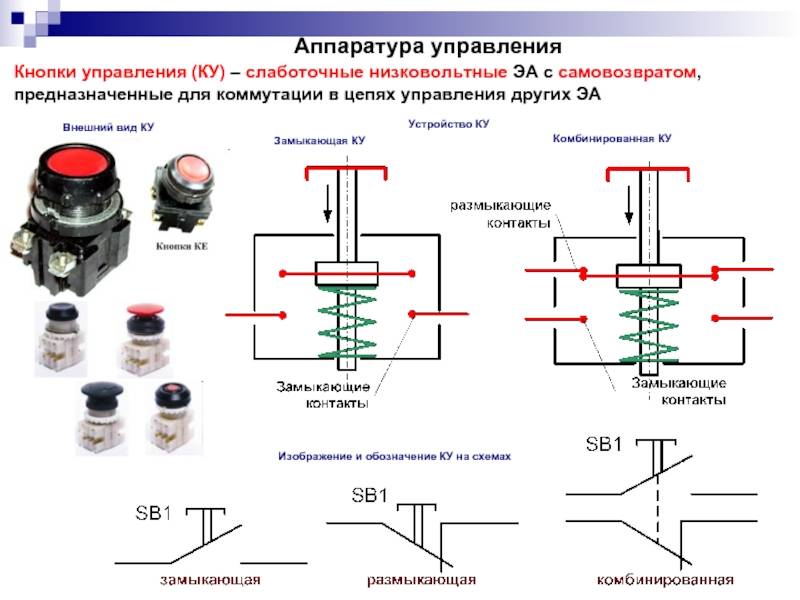

Все переключатели попадают в одну из двух категорий: мгновенные (моностабильные) или фиксированные (бистабильные). Кнопка мгновенного действия (моностабильная) – это переключатель, который не имеет стабильного положения замыкания (хотя есть также переключатели, которые замкнуты по умолчанию). Это означает, что цепь замыкается только на мгновение, пока оператор каким-то образом воздействует на переключатель, затем тот переключатель возвращается в состояние по умолчанию. Большинство переключателей называемых кнопками, относятся к категории переключателей мгновенного действия.

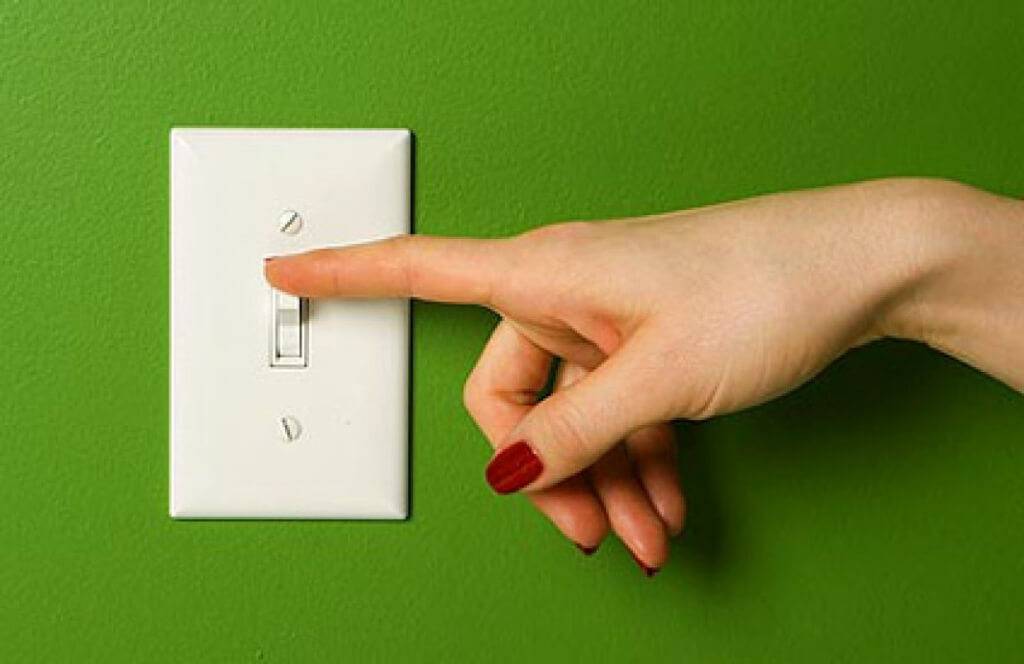

С другой стороны, тумблеры ведут себя так же, как выключатели света на стене – они остаются в одном состоянии, пока не переключатся в другое, в котором они затем остаются, пока действие не будет выполнено снова.
Способы коммутации
Выключатель с винтовым видом зажима проводов
Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.
Механизм с винтовым зажимом
Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.
Механизмы с пружинным контактом
Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.
Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.
2.3. Переключатели серии ПМО
2.3.1. Структура условного обозначения типоисполнений переключателей
Пример условного обозначения переключателя ПМОФ с фиксацией рукоятки через 90°, предназначенного для установки с фасадной стороны панели при заказе:
«Переключатели ПМОФ90-111111/П-Д42УЗ, ТУ 16-526.128-78»

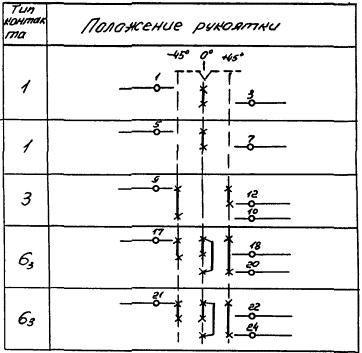

2.3.2. Схемы замыканий контактов различных типов при различном положении рукояток согласно ТУ 16-526.128-78 приведены в табл. 12, 13.
2.3.3. Построение обозначений контактов переключателей, указанных в табл. 12, 13 на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 14.
2.3.4. Построение обозначений контактов переключателей, указанных в табл. 13, на принципиальных электрических схемах согласно ГОСТ 2.755-87 показано в табл. 15.
2.3.5. Пример условного графического обозначения переключателя ПМОФ45-233317/. Д83 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 16.
2.3.6. Пример условного графического обозначения переключателя ПМОФ90-111144/. Д43 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 17.
2.3.7. Пример условного графического обозначения переключателя ПМОВ-11336363/. Д69 на принципиальных электрических схемах согласно ГОСТ 2.755-87 приведен в табл. 18.
Электрические параметры переключателей
Основные электрические параметры переключателей это номинальное напряжение и ток, сопротивление контактов и максимально допустимое количество перемещений переключателя (операций переключения).
- Номинальное напряжение – максимальное напряжение которое может выдержать выключатель. Это определяется многими факторами, включая изоляционные материалы, расстояние открытых контактов, скорость разъединения и соображения безопасности.
- Номинальный прямой ток – максимальный постоянный ток (или переменный), который переключатель может пропускать через замкнутые контакты. Этот ток ограничивается в основном нагревом переключателя из-за потери контактного сопротивления.
- Контактное сопротивление – электрическое сопротивление через которое протекает ток в замкнутом переключателе. Поскольку контакты переключателя не являются непрерывным проводником, контактное сопротивление больше, чем у сопоставимого непрерывного проводника. Из-за этого могут возникать падения напряжения, особенно при более высоких токах.
- Количество срабатываний – расчетное максимальное количество замыканий переключателя, после которого электрические и другие параметры могут ухудшиться. Поскольку переключатель является механическим элементом, каждое его движение вызывает определенную степень износа механизмов внутри этого элемента, что приводит к ухудшению параметров переключателя.
Бытовое использование
Использование переключателя на лестничных пролетах Монтаж или перепланировка электропроводки подразумевает функциональность и удобство использования. Поэтому перед установкой составляется план, в котором прописывают общее количество лампочек, выключателей и розеток. Переходные устройства подходят для подключения в следующих ситуациях:
- многоуровневые здания – переключатели позволят отключать свет на любом этаже;
- длинные коридоры – включить лампы можно будет вначале, а выключить в конце;
- спальни – если установить один механизм у входа, а второй около кровати, не нужно будет вставать, чтобы отключить основной свет.
Используют переходные устройства во всех схожих ситуациях. Особенно актуально в больших офисах, гостиницах и других подобных зданиях.
Конструкция и принцип работы проходного выключателя
Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.
Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию
Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.
Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.
Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.
Схема распределения связей в сети
Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.
Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.
Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.
Ошибки в терминологии
На просторах интернета можно встретить вопросы из разряда: «чем отличается проходной выключатель от переключателя?» Правильный ответ: «ничем».
Это два термина относящиеся к одному устройству. Проходным переключатель называют из-за того, его включают и выключают, проходя через помещение.

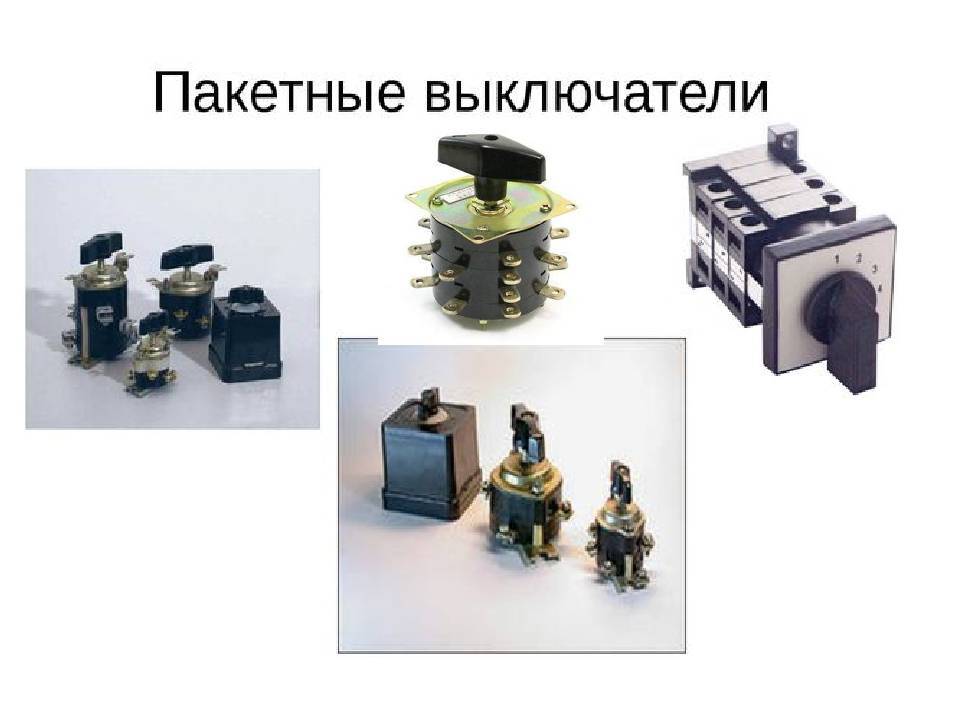

Также не стоит путать обычные рубильники с «пакетниками». Да, разница между пакетным выключателем и переключателем в чем-то похожа на различия у обычных «домашних» рубильников. Но эти механизмы практически не имеют отношения к бытовой электрике. Их чаще можно встретить в разнообразных двигателях и т.п.

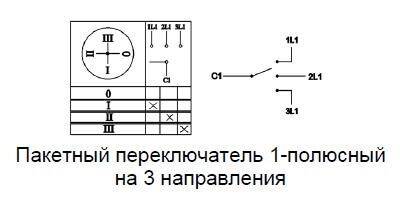

Простой пример пакетного переключателя — двигатель с несколькими скоростями. В этом случае лишь одно положение рукоятки будет соответствовать отключению, а все остальные — включению различных скоростей (используются разные схемы подключения).
Пакетные выключатели — это тоже термин, который относится к двигателям, но уже к трехфазным асинхронным. Чаще всего их можно встретить в механизмах с универсальным приводом.
Понимая разницу между вышеперечисленными понятиями, можно с легкостью выбрать оптимальный вариант для дома или дачи.
Освещение с перекрестным выключателем в сети TN-S
Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.
Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.
Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

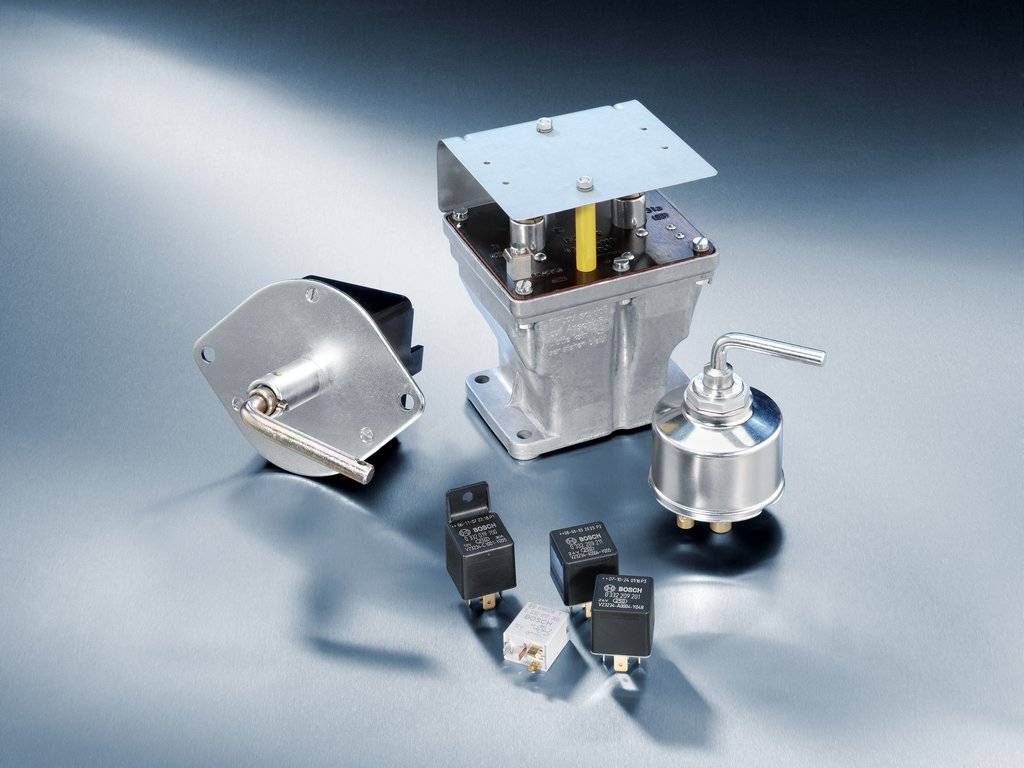

Что такое выключатель
Выключатель предназначен для прерывания электрической цепи. С его помощью происходит управления осветительными приборами. Такие изделия работают в режиме включения и выключения. Соответственно, они выполняют две функции – включение освещения или электротехнического прибора и его выключение. Простейшим примером изделия может служить выключатель с одной клавишей, который можно встретить в любом помещении, которое освещается электрическими осветительными приборами. Изделие замыкает на себе электрическую цепь и является средством для управления освещением.
Выключатель
Программа для работы с кнопкой на Ардуино
Наконец, мы разобрались с нюансами нашей схемы, и готовы к написанию программы. В уроке по зажиганию светодиода мы познакомились с функциями настройки выводов pinMode и функцией вывода в цифровой порт digitalWrite. На этот раз нам понадобится ещё одна важная функция, которая обеспечивает ввод информации в микроконтроллер:
digitalRead( номер_контакта );
Эта функция возвращает логическое значение, которое Ардуино считала с заданного контакта. Это означает, что если на контакт подать напряжение +5В, то функция вернет истину*. Если контакт соединить с землей, то получим значение ложь. В языке C++, истина и ложь эквивалентны числам 1 и 0 соответственно.
Для того, чтобы интересующий нас контакт заработал в режиме ввода информации, нам нужно будет установить его в определенный режим:
pinMode( номер_контакта, INPUT );
Наконец, соберем всё вместе, и напишем программу.
const int led = 2; const int button = 3; int val = 0; void setup(){ pinMode( led, OUTPUT ); pinMode( button, INPUT ); } void loop(){ // записываем в переменную val состояние кнопки val = digitalRead( button ); // если состояние кнопки — истина, выполняем действие if( val == HIGH ){ // цикл от 0 до 2, с шагом 1 for( int i=0; i<3; i++ ){ digitalWrite( led, HIGH ); delay( 500 ); digitalWrite( led, LOW ); delay( 500 ); } } }
Загружаем программу на Ардуино Уно, и проверяем работу программы. Если всё сделано правильно, должно получиться как на картинке:
Ну вот и всё. Теперь мы можем управлять нашими устройствами при помощи кнопок. Если вы уже прошли урок по подключению ЖК дисплея, то мы вполне сможем сделать часы с будильником!
Условные графические и буквенные обозначения электрорадиоэлементов
Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.
Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.
Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними

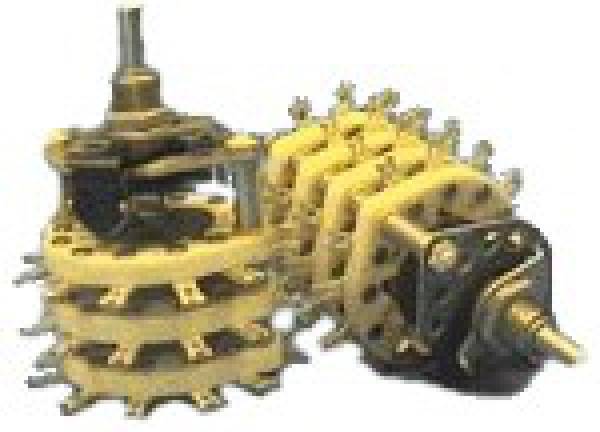

Переключатели на два направления: однополюсные, двухполюсные, одноклавишные
Переключатель на два направления (двухполюсный) также относится к электрическим коммутационным устройствам, как и обычный (однополюсный) выключатель. Но если последний позволяет только разорвать или соединить электрическую цепь, то переключатели могут оперировать несколькими соединениями. На рисунке ниже наглядно показаны их основные отличия.
Схематическое изображение различных коммутационных устройств
На рисунке показано:
- обычный выключатель и вариант его подключения;
- пример использования сдвоенного выключателя;
- подключение двухполюсного выключателя;
- коммутатор.
Заметим, что переключатели могут быть на два и более направлений, например, четырехполюсный или силовой трехфазный. О последних имеет смысл рассказать более подробно.
Проходной выключатель
Для чего необходим проходной выключатель? Он очень удобен, когда необходимо безопасно пройти в темноте по большому и длинному помещению, где расположены на его краях два выключателя.
К примеру, в помещении имеется длинный коридор, он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Очень часто такие схемы также используются для управления освещением лестниц.
Подключение проходных выключателей лучше доверить профессионалам. Если все же решились на самостоятельную установку проходного выключателя — эта статья для вас.
Виды
Проходные выключатели классифицируются так же, как и обычные.
- По количеству клавиш:
- одноклавишные;
- двухклавишные;
- трёхклавишные;
- одно- или двухклавишные перекрёстные
(используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).
- По типу управления:
- клавишные;
- сенсорные;
- с ПДУ
Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения. Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.
Принцип действия
Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.
Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.
Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи.
Проходной двухклавишный переключатель, размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются). Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла.
Схема подключения проходного выключателя
Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко. При смене положений переключателя ток перенаправляется на соответствующую клемму.
Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.
Проходной выключатель имеет несколько отличий по сравнению с обычным. Но способ устройства схемы достаточно похож, схож выбор мест для установки.
- Исключения следующие:
- проходные выключатели лишены положения «Выключен» (выкл.) – дело в особенностях конструкции устройства. Разрыв цепи не происходит, а происходит переключение одного положения на другое
- когда подключается дублирующий выключатель, применяется не 2, а 3 провода (в данном выключателе схему подключения можно охарактеризовать так: работу двух проходных выключателей обеспечивают 3 «жилы», и в итоге фаза не рвется)
Принцип подключения проходных переключателей отличается от того, который используется при установке классических устройств с двумя полюсами.
- Коммутаторы подключаются последовательно друг другу.
- Совершается не размыкание, а переключение фазы на другую линию.
- Количество выходных контактов у проходного выключателя в два раза больше входных.
Общее мнемоническое правило при построении такой схемы формулируется так: парные полюса коммутаторов «смотрят» друг на друга.
Виды и типы выключателей
Выключатели разделяются: по типу, виду, каждый тип имеет свои способы применения. И вот как раз в таблице ниже, мы видим их подразделение по степени защиты.
На данный момент широко используемся международная система защиты (International Protection) IP. После этих букв указывается две цифры и необязательная буква.
Степени защиты выключателей
Первая цифра показывает, что существует защищенность изделия от попадания в него посторонних предметов. Эти предметы имеют любой размер, вплоть до размера частиц пыли. Второй цифрой обычно обозначается степень защищенности от влаги. Она имеет корреляционную зависимость: чем больше цифры – тем выше степень. Выключатели различаются по способу коммутации — могут быть с винтовыми или безвинтовыми зажимами. В случае с винтовыми зажимами, провода зажимаются между пластин при помощи винта. Однако есть один минус в данном соединение — со временем большая вероятность ослабления контакта, по-этому периодически приходится подкручивать винты. Безвинтовой зажим делает работу по монтажу значительно проще и за счет конструкции механизма, обеспечивается надежный контакт провода с токопроводящей арматурой.
Коммутаторы клавишного типа
Коммутаторы состоят из закрепленных внутри корпуса контактов и качающегося механизма, поджатого пружиной. Клавишные коммутаторы, можно подразделить на две вариации:
Типы выключателей
- С использованием шарика который при нажатии на клавишу начинает двигаться по качающемуся коромыслу. Проходя ось, он перекатывается по плечу коромысла, тем самым передвигая механизм с контактами в другую противоположную сторону.
- Тип выключателя с использованием подпружинной рамки. Поскольку она имеет возможность качаться на своей оси, то тем самым разрывает либо создает электрический контакт.
Вне зависимости от типа устройств включение-выключение оборудования производится нажатием на клавишу. Такие коммутаторы, при правильной эксплуатации, характеризуются длительным сроком службы в пределах нескольких десятков лет. Да и стоимость их невелика. На рынке можно встретить конструкции разного вида: есть более легкие, есть более сложные — когда на одном основании закреплены две и более клавиш.
Коммутаторы шнурового типа
Такой вариант эпохи прошлого века идеально подходит для бра, настольных ламп и прочих светильников. Поскольку их основной особенностью является наличие прочного шнурка, который выходит из корпуса выключателя. Собственно включение-выключение данного предмета происходит именно за счет этого шнурка. Закрепленный на рычаге, он, в свою очередь, взаимодействует с двигающейся контактной колодкой. Отпуская шнурок, тем самым вы производите распрямление , закрепленной в корпусе пружины и колодка возвращается на прежнее место. Необычность данного типа проявляется в модификации — управления двумя и более лампочками. Они реагируют на количество натяжений шнурка.
При первом натяжении — включается один из осветительных блоков, при втором — следующий и так далее. Выключение происходит в обратном порядке.
Выводы и полезное видео по теме
Принцип действия перекидного выключателя:
Как работает перекидной выключатель:
Подключение в электросети TN-S (с заземлением, PE):
Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.
Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями
Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей
Заключение
Какие бывают виды и типы выключателей, чем они отличаются между собой, их устройство и лучшие фирмы производители — с ответом на эти вопросы вы уже ознакомились. Теперь осталось сделать выбор. Современные типы выключателей — механизм сложный, но при этом удобный в быту. Вашему выбору предлагаются устройства разного дизайна и разной степени экономии с подробным описание как ими пользоваться и что при этом нужно учесть. Высокотехнологичные модели простые и сложные, с экономией электроэнергии , оснащенные датчиками движения и освещенности. Ассортимент дизайна достаточно разнообразен, легко выбрать свою модель, подходящую под ваши условия эксплуатации.
