Расчет площади воздуховодов и фасонных изделий вентиляции

Расчёт мощности нагревания в сети

Температура воздуха, поступающего в помещения, строго регламентируется. К примеру, для жилых сооружений минимальное значение составляет +18°С. Для расчёта мощности используемого нагревательного оборудования необходимо из нормативов узнать минимальное значение температуры той климатической зоны, где расположено здание. Разница этих температур является основным фактором определения мощности нагревательного устройства. При этом, совсем не обязательно использовать максимально мощный калорифер, способный обеспечить нагрев помещения при минимальной внешней температуре. Если вентиляция имеет систему регулировки производительности, то во время максимальной нагрузки на калорифер просто снижается интенсивность подачи воздуха.

Расчёт мощности нагревательного устройства осуществляется по формуле:

Р — расчётная мощность устройства нагрева (рекуператор или калорифер), (кВт);

Δt — разница значений температуры воздуха на входе в систему вентиляции и на подаче в помещение, (°С);

Q — производительность вентиляционной системы, (м³/ч);

τv — объёмная теплоёмкость воздуха, зависит от совокупности значений влажности, температуры и давления, но принимается в качестве коэффициента 0,336 Вт × (ч/м³/°С).

Примеры использования воздуховодов в качестве декоративного элемента помещений

Расчёт площади фасонных частей воздуховодов

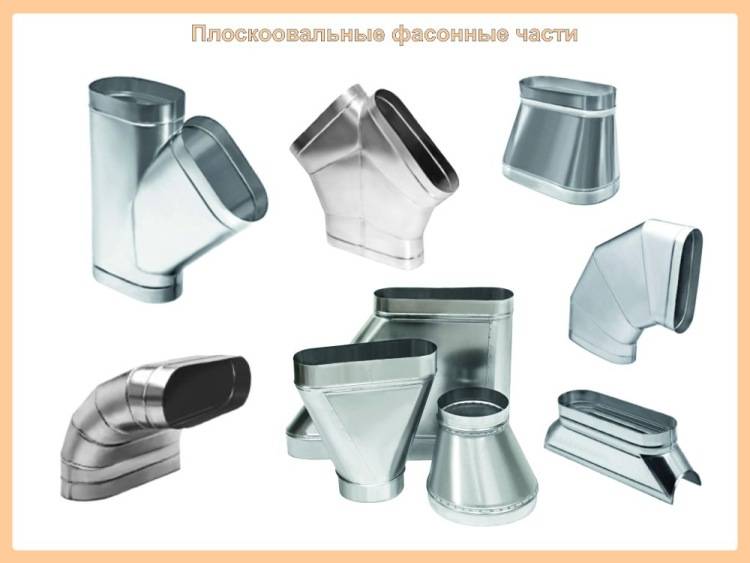

При создании разветвленных систем вентиляции используются различные фасонные изделия:

отводы – тройники с одинаковым или разным сечением;
утка – отвод s-образной формы;
зонт;
переходники:

между различными сечениями одной формы (как правило, разные диаметры);
между различными типами сечений (к примеру, от прямоугольной, к круглой).

Каждое из представленных фасонных изделий рассчитывается по отдельным формулам, вследствие чего их общий расчёт является довольно сложным. Даже опытным проектировщикам требуется инженерная помощь в расчётах площади воздуховодов. Для этого они используют специальные программы.

Какие существуют программы для определения параметров фасонных частей воздуховодов?

Было разработано множество программ для расчёта площади фасонных частей воздуховодов:

Vent-Calc v2.0 – универсальное средство проектирования и расчёта основных параметров систем вентиляции. Как утверждают разработчики, ключевыми параметрами для расчёта являются расход воздуха и длина воздуховодов. Получив от оператора эти данные, программа самостоятельно с генерирует прототип вентиляционной сети с указанием аэродинамического сопротивления по каждой ветви, ограниченной фасонными изделиями. Сумма этих показателей является основой для подбора силовой вентилирующей установки. С недавнего времени этот программный комплекс стал бесплатным;
MagiCAD – программное обеспечение для проектирования всех типов инженерных коммуникаций. Файлы проекта могут быть импортированы в ADT и AutoCAD;
GIDRV 3.093 – калькулятор расчёта площади воздуховодов и фасонных изделий для естественного типа вентиляции с учётом аспирации здания;
Fans 400 – специализированное ПО для расчёта противодымной вентиляции;
Ducter 2.5 – программа расчёта площади фасонных частей воздуховодов.

Существует несколько более простых программ и макросов, написанных на основе Microsoft Excel. В основном они выполняют расчёт аэродинамики воздуховодов различных сечений.

Также на некоторых сайтах можно встретить онлайн-калькуляторы площади поверхности воздуховодов, которые предлагают компании, занимающиеся оказанием соответствующих услуг.

Интерфейс программы Vent-calc v2.0.6.2011, закладка расчёта тепловой нагрузки калорифера

Дополнительная информация

Для того чтобы узнать нужные параметры фасонных изделий и самой конструкции, не обязательно самостоятельно выполнять расчет частей сети вентиляции. Для нахождения всех значений существуют специальные программы. Вам достаточно ввести требуемые числа, и вы получите результат за доли секунды.

Рассчитываются значения креплений, фасонных частей, воздуховодов обычно инженерами, занимающимися проектированием систем вентиляции. Но и они применяют таблицы, в которых имеются все требуемые коэффициенты, формулы, значения.

Также существует специальная таблица эквивалентных диаметров воздуховодов. Это таблица диаметров воздуходувов круглой формы, в которых снижение давления на трение равна снижению давления в конструкциях прямоугольной формы. Эквивалентный диаметр конструкции воздуходува требуется тогда, когда необходимо произвести расчет прямоугольных воздуходувов, и при этом применяется таблица для изделий круглой формы.

Стальные трубы для воздуховода

Известно три способа узнать эквивалентное значение:

Ориентируясь на скорость;
По поперечному сечению;
По расходу.

Все эти значения связаны с шириной и другими значениями воздуховодов. Для каждого из параметров применяется своя методика пользования таблицами. Итоговый результат – значение потери давления на трение. Вне зависимости от того, какую методику вы применили, результат получается одинаковым.

В интернете вы легко сможете найти таблицы, программы, справочники, необходимые для подсчета площади и иных параметров самих конструкций, креплений. Самое простое – воспользоваться специальными программами. В этом случае от вас требуется только ввод нужных значений. При этом результаты вы получите довольно точные.

Важность воздухообмена

В зависимости от размеров помещения скорость воздухообмена должна быть разной Задача любой вентиляции – обеспечить оптимальный микроклимат, уровень влажности и температуру воздуха в помещении. Эти показатели влияют на комфортное самочувствие человека во время рабочего процесса и отдыха.

Некачественная вентиляция приводит к размножению бактерий, вызывающих инфекции дыхательных путей. Продукты питания начинают быстро портиться. Повышенный уровень влажности провоцирует появление грибка и плесени на стенах и предметах мебели.

Свежий воздух может поступать в помещение естественным способом, но добиться соблюдения всех санитарно-гигиенических показателей можно только при работе качественной системы вентиляции. Она должна быть рассчитана для каждого помещения отдельно, учитывая состав и объем воздуха, конструктивные особенности.

Для небольших частных домов и квартир достаточно оборудовать шахты с естественной циркуляцией воздушных потоков. Но для промышленных помещений, больших домов требуется дополнительное оборудование в виде вентиляторов, которые обеспечивают принудительную циркуляцию.

При планировке здания предприятия или общественного учреждения необходимо принимать во внимание следующие факторы:

качественная вентиляция должна быть в каждом помещении;
необходимо, чтобы состав воздуха соответствовал всем утвержденным нормам;
на предприятия требуется установка дополнительного оборудования, которое будет регулировать скорость воздуха в воздуховоде;
для кухни и спальни необходимо монтировать разные типы вентиляции.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

«Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
«Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

Рекомендуем: Раскрутка сайтов в Гугле и ее отличия

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

гостиная, детская, спальня – 1 раз в час;
кухня с электрической плитой – 60 м³/ч;
санузел, ванная, туалет – 25 м³/ч;
для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
сушильная либо постирочная – 90 м³/ч;
библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Пример расчета вентиляции с помощью калькулятора

На этом примере мы покажем, как рассчитать приточную вентиляцию для 3-х комнатной квартиры, в которой живет семья из трех человек (двое взрослых и ребенок). Днем к ним иногда приезжают родственники, поэтому в гостиной может длительное время находиться до 5 человек. Высота потолков квартиры — 2,8 метра. Параметры помещений:

Нормы расхода для спальни и детской зададим в соответствии с рекомендациями СНиП — по 60 м³/ч на человека. Для гостиной ограничимся 30 м³/ч, поскольку большое количество людей в этой комнате бывает нечасто. По СНиП такой расход воздуха допустим для помещений с естественным проветриванием (для проветривания можно открыть окно). Если бы мы и для гостиной задали расход воздуха 60 м³/ч на человека, то требуемая производительность для этого помещения составила бы 300 м³/ч. Стоимость электроэнергии для нагрева такого количества воздуха оказалась бы очень высокой, поэтому мы пошли на компромисс между комфортом и экономичностью. Для расчета воздухообмена по кратности для всех помещений выберем комфортный двукратный воздухообмен.

Магистральный воздуховод будет прямоугольным жестким, ответвления — гибкими шумоизолированными (такое сочетание типов воздуховодов не самое распространенное, но мы выбрали его в демонстрационных целях). Для дополнительной очистки приточного воздуха будет установлен угольно-пылевой фильтр тонкой очистки класса EU5 (расчет сопротивления сети будем вести при загрязненных фильтрах). Скорости воздуха в воздуховодах и допустимый уровень шума на решетках оставим равными рекомендуемым значениям, которые заданы по умолчанию.

Расчет начнем с составления схемы воздухораспределительной сети. Эта схема позволит нам определить длину воздуховодов и количество поворотов, которые могут быть как в горизонтальной, так и вертикальной плоскости (нам нужно посчитать все повороты под прямым углом). Итак, наша схема:

Сопротивление воздухораспределительной сети равно сопротивлению самого длинного участка. Этот участок можно разделить на две части: магистральный воздуховод и самое длинное ответвление. Если у вас есть два ответвления примерно одинаковой длины, то нужно определить, какое из них имеет большее сопротивление. Для этого можно принять, что сопротивление одного поворота равно сопротивлению 2,5 метров воздуховода, тогда наибольшее сопротивление будет иметь ответвление, у которого значение (2,5* кол-во поворотов + длина воздуховода) максимально. Выделять из трассы две части необходимо для того, чтобы можно было задать разный тип воздуховодов и разную скорость воздуха для магистрального участка и ответвлений.

В нашей системе на всех ответвлениях установлены балансировочные дроссель-клапаны , позволяющие настроить расходы воздуха в каждом помещении в соответствии с проектом. Их сопротивление (в открытом состоянии) уже учтено, поскольку это стандартный элемент вентиляционной системы.

Длина магистрального воздуховода (от воздухозаборной решетки до ответвления в помещение № 1) — 15 метров, на этом участке есть 4 поворота под прямым углом. Длину приточной установки и воздушного фильтра можно не учитывать (их сопротивление будет учтено отдельно), а сопротивление шумоглушителя можно принять равным сопротивлению воздуховода той же длины, то есть просто посчитать его частью магистрального воздуховода. Длина самого длинного ответвления составляет 7 метров, на нем есть 3 поворота под прямым углом (один — в месте ответвления, один — в воздуховоде и один — в адаптере). Таким образом, мы задали все необходимые исходные данные и теперь можем приступать к расчетам (скриншот). Результаты расчета сведены в таблицы:

Результаты расчета по помещениям

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический расчет воздуховодов обычно сводится к определению размеров их поперечного сечения, а также потерь давления на отдельных участках и в системе в целом. Можно определять расходы воздуха при заданных размерах воздуховодов и известном перепаде давления в системе.

При аэродинамическом расчете воздуховодов систем вентиляции обычно пренебрегают сжимаемостью перемещающегося воздуха и пользуются значениями избыточных давлений, принимая за условный нуль атмосферное давление.

При движении воздуха по воздуховоду в любом поперечном сечении потока различают три вида давления:статическое, динамическое и полное.

Статическое давление определяет потенциальную энергию 1 м3 воздуха в рассматриваемом сечении (р_ст равно давлению на стенки воздуховода).

Динамическое давление – это кинетическая энергия потока, отнесенная к 1 м3 воздуха, определяется по формуле:

(1)

где – плотность воздуха, кг/м3; – скорость движения воздуха в сечении, м/с.

Полное давление равно сумме статического и динамического давлений.

(2)

Традиционно при расчете сети воздуховодов применяется термин “потери давления” (“потери энергии потока”).

Потери давления (полные) в системе вентиляции складываются из потерь на трение и потерь в местных сопротивлениях (см.: Отопление и вентиляция, ч. 2.1 “Вентиляция” под ред. В.Н. Богословского, М., 1976).

Потери давления на трение определяются по формуле Дарси:

(3)

где – коэффициент сопротивления трению, который рассчитывается по универсальной формуле А.Д. Альтшуля:

(4)

где – критерий Рейнольдса; К – высота выступов шероховатости (абсолютная шероховатость).При инженерных расчетах потери давления на трение , Па (кг/м2), в воздуховоде длиной /, м, определяются по выражению

(5)

где – потери давления на 1 мм длины воздуховода, Па/м [кг/(м2 * м)].

Для определения Rсоставлены таблицы и номограммы. Номограммы (рис. 1 и 2) построены для условий: форма сечения воздуховода круг диаметром, давление воздуха 98 кПа (1 ат), температура 20°С, шероховатость= 0,1 мм.

Для расчета воздуховодов и каналов прямоугольного сечения пользуются таблицами и номограммами для круглых воздуховодов, вводя при этом эквивалентный диаметр прямоугольного воздуховода, при котором потери давления на трение в круглом и прямоугольном ~ воздуховодахравны.

В практике проектирования получили распространение три вида эквивалентных диаметров:

■ по скорости

при равенстве скоростей

■ по расходу

при равенстве расходов

■ по площади поперечного сечения

при равенстве площадей сечения

При расчете воздуховодов с шероховатостью стенок, отличающейся от предусмотренной в таблицах или в номограммах (К = ОД мм), дают поправку к табличному значению удельных потерь давления на трение:

(6)

где – табличное значение удельных потерь давления на трение; – коэффициент учета шероховатости стенок (табл. 8.6).

Потери давления в местных сопротивлениях. В местах поворота воздуховода, при делении и слиянии потоков в тройниках, при изменении размеров воздуховода (расширение – в диффузоре, сужение – в конфузоре), при входе в воздуховод или в канал и выходе из него, а также в местах установки регулирующих устройств (дросселей, шиберов, диафрагм) наблюдается падение давления в потоке перемещающегося воздуха. В указанных местах происходит перестройка полей скоростей воздуха в воздуховоде и образование вихревых зон у стенок, что сопровождается потерей энергии потока. Выравнивание потока происходит на некотором расстоянии после прохождения этих мест. Условно, для удобства проведения аэродинамического расчета, потери давления в местных сопротивлениях считают сосредоточенными.

Потери давления в местном сопротивлении определяются по формуле

(7)

где – коэффициент местного сопротивления (обычно, в отдельных случаях имеет место отрицательное значение, при расчетах следует учитывать знак).

Коэффициентотносится к наибольшей скорости в суженном сечении участка или скорости в сечении участка с меньшим расходом (в тройнике). В таблицах коэффициентов местных сопротивлений указано, к какой скорости относится.

Потери давления в местных сопротивлениях участка, z, рассчитываются по формуле

(8)

где

– сумма коэффициентов местных сопротивлений на участке.

Общие потери давления на участке воздуховода длиной, м, при наличии местных сопротивлений:

(9)

где – потери давления на 1 м длины воздуховода;

– потери давления в местных сопротивлениях участка.

Классы плотности

Разбираясь с классами плотности воздуховодов, надо понимать, что эти транспортирующие элементы могут быть использованы в разных системах: вентиляции и кондиционирования, воздушного отопления и дымоотведения. То есть, в некоторых из этих категориях требуется повышенная плотность элементов и стопроцентная герметичность соединительных стыков, поэтому оцинкованные воздуховоды делятся на два класса.

Воздуховоды класса «П»

Система оцинкованных воздуховодов, обозначенных буквой «П», то есть плотные, устанавливаются в вентиляцию, где используется мощное насосное оборудование, создающее максимальное давление воздуха до 1,4 кПа. Воздуховоды класса «П» имеют определенные признаки:

плотность соединения – высокая, для чего используются герметики или другие уплотняющие материалы;
наличие в местах стыка двух воздуховодов герметичного замка.

Такие воздуховоды используются практически во всех системах, связанных с отводом воздуха и дыма, а также при транспортировке газов. К тому же СНиПами рекомендовано проводить монтаж данного вида в зданиях, которые относятся к категории взрыво- и пожароопасных.

Класса «Н»

Буква «Н» в маркировке оцинкованных воздуховодов обозначается слово нормальные. То есть, к их соединению предъявляются не самые строгие требования. Допускается определенная утечка. Поэтому воздуховоды класса «Н» можно использовать в помещениях категории пожароопасности «В» или «Г», то есть, с минимальными показателями.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

Металлические из оцинкованной или черной стали, нержавейки.
Гибкие из алюминиевой или пластиковой пленки.
Жесткие пластиковые.
Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

допустимых скоростей;
постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Подсчёты по формулам

При выполнении подсчётов нужно руководствоваться формулой, предназначенной для этих целей:

Sc = L * 2.778/V,

Здесь Sc – площадь сечения; L – расход воздуха (м2/ч); V – скорость воздуха в определённом месте конструкции (м/с); 2.778 – фиксированный коэффициент.

После всех требуемых подсчётов результатом будет число в квадратных сантиметрах.

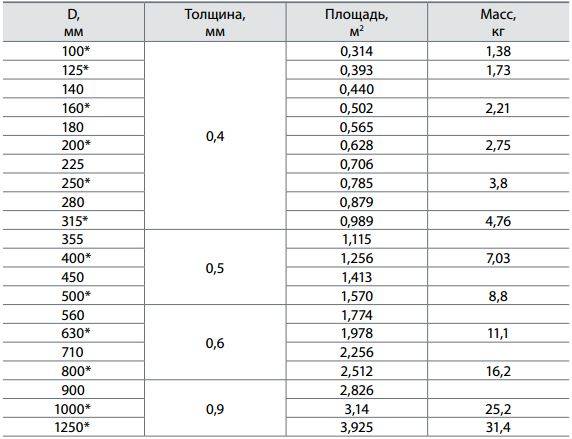

Чтобы узнать реальную площадь вентиляции следует использовать соответствующие формулы:

круглые изделия – S = Пи * D в квадрате /400;
прямоугольные изделия – S = A * B /100.

Условные обозначения, здесь S – площадь; D – диаметр; A и B – размеры воздуховода.

Основные требования к расчету

Правильные расчеты вентиляции обеспечивают комфорт жильцам дома

Местоположение вентиляционного трубопровода определяется на этапе составления проекта, при этом готовятся участки для установки инженерного оборудования, закладывается количество отводов, переходов, тройников и крестовин.

Расчет воздуховодов должен гарантировать условия:

в здании обеспечивается требуемый температурный режим с переброской тепла в требуемые помещения;
скорость воздуха в каналах не уменьшает уровень комфорта человека;
вредные химические частицы и взвешенные примеси присутствуют в атмосфере в объеме, который допускается санитарными нормами.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Если коротко, то воздуховоды бывают:

Металлические из оцинкованной или черной стали, нержавейки.
Гибкие из алюминиевой или пластиковой пленки.
Жесткие пластиковые.
Тканевые.

Как рассчитать площадь воздуховода по формулам

Основная задача вентиляционной системы – улучшение микроклимата в помещении и очищение воздушных масс путём удаления отработанного воздуха наружу. Для качественной производительности в первую очередь необходимо выполнить проектные работы и рассчитать квадратуру воздуховодов. Во время планирования также будет определена форма труб, количество элементов, необходимых для соединения участков, размер сечения.

Расчёты можно выполнить двумя способами:

самостоятельно при помощи формул;
с помощью онлайн-калькулятора.

Первый случай − это самый сложный вариант, важно понимать все значения, которые используются в подсчётах. Для онлайн-калькулятора достаточно ввести исходные данные, программный комплекс самостоятельно выполнит все расчёты. Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция

Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных

Один из основных параметров для проектирования воздуховода и фасонных элементов – его конструкция. Можно подобрать трубы прямоугольного или круглого сечения. Пропускная способность круглых изделий значительно выше, чем у прямоугольных.

Максимальная точность в подсчётах

Как посчитать площадь воздуховода прямоугольного сечения

Чтобы правильно рассчитать площадь изделия прямоугольного сечения, необходимо знать два параметра:

наименьшее количество перемещаемых воздушных масс;
скорость транспортировки воздуха.

А также ещё несколько параметров напрямую зависит от размеров сечения:

чем больше сечение, тем с меньшим шумом двигаются потоки;
соответственно, снижаются затраты на электрическую энергию.

С другой стороны,на такую систему потребуется больше материала, соответственно, и стоимость будет намного выше. Благодаря расчётной формуле можно определить фактическую площадь сечения воздуховода:

S = А × В / 100, где

А и В – соответственно, высота и ширина сечения.

Это не единственные формулы, с помощью которых можно рассчитать площадь сечения в виде прямоугольника

Важно анализировать данные и применять только максимально проверенные показатели

Воздуховод прямоугольного сечения практически незаметен над мебелью

Статья по теме:

Как рассчитать площадь сечения круглого воздуховода

Воздуховод с сечением в виде круга не вызывает сложности при монтаже и обладает отличной пропускной способностью воздушных потоков, так как внутреннее сопротивление сведено к минимуму. Выбирать форму коммуникаций следует из личных предпочтений потребителей и внешнего оформления помещения.

Фактическая площадь рассчитывается следующим образом:

S = π × D²/400, где:

π – константа, равная 3,14;
D – длина элемента.

Разработаны специальные методики, например, СНиПы, в которых сравнивают расчётные фактические площади с необходимыми показателями. С их помощью можно легко подобрать оптимальный размер коммуникации.

Во время проведения расчётов нужно учитывать следующие факторы:

площадь сечения для прямых отрезков воздуховода следует рассчитывать отдельно;
обязательно следует учитывать сопротивление, которое будет оказываться на воздушные массы во время их транспортировки;
проектирование должно начинаться от центральной магистрали.

Если скорость транспортировки воздушного потока превышает требуемые значения, а это напрямую влияет на шум во время эксплуатации, необходимо дополнительно приобрести специальные шумоглушители или увеличить сечение фланцевого элемента центрального канала.

Изделие площади круглого сечения

Ценообразование

Компания «ВентСистемс» проводит гибкую ценовую политику, направленную на сохранение минимальной отпускной стоимости продукции для покупателей. Этому способствует несколько факторов. Во-первых, предприятие реализует товары собственного производства – все товары изготавливаются в собственных цехах. Следовательно, отсутствуют какие-либо посредники и дополнительные денежные накрутки. Во-вторых, все работы ведутся на современном высокопроизводительном оборудовании, которые может выпускать большие объемы в течение сжатого периода. Такие технологии делают производственный процесс быстрым и экономичным, поскольку даже для выполнения самых крупных заказов требуется не так много времени.

Важным фактором для ценообразования являются поставки сырья. Материалом для воздуховодов и фасонных изделий служит качественная листовая сталь. Она закупается и доставляется на завод «ВентСистемс» регулярно и большими объемами от ведущих поставщиков страны. Долгосрочные договоры с изготовителями листовой стали, длительное сотрудничество и оптимальные условия поставок позволяются существенно снизить издержки, что благоприятно отражается на себестоимости продукции.

Руководство компании построило и оптимизировало процесс производства и реализации товаров таким образом, чтобы исключить причины и источники, которые могли бы излишне удорожить продукцию. Все функции и задачи решаются с помощью собственных ресурсов без привлечения дополнительных сторон. Это дает возможность уверенно соблюдать баланс между качеством предлагаемых вентиляционных изделий и их доступной стоимостью. Исследования показывают, что на рынке много предложений на аналогичную продукцию с ценами существенно выше представленных у нас. Обратная проблема – дешевые воздуховоды заведомо сомнительного качества. Компания «ВентСистемс» далека от обеих крайностей и предлагает надежные товары, отвечающие всем стандартам, по умеренным расценкам.

Расчет воздуховодов и фасонных изделий по формулам онлайн
