Схема подключения дверного звонка в квартире — проводной, беспроводной

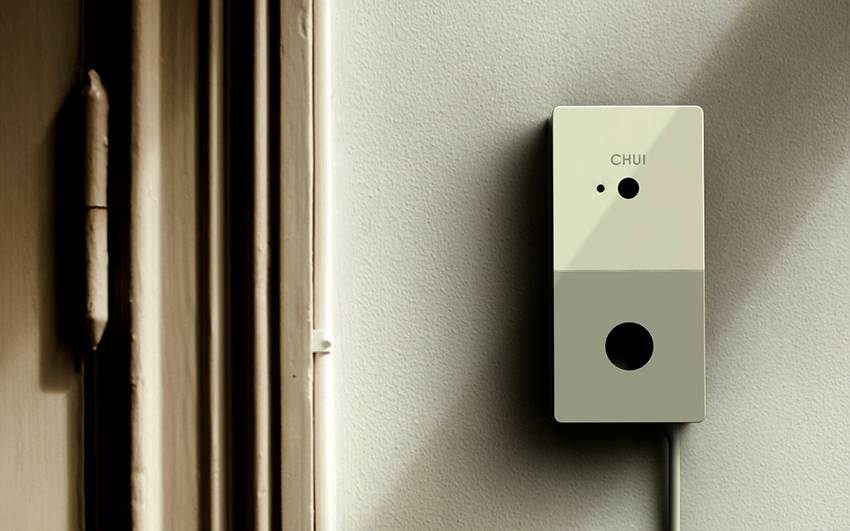

Экзотический беспроводной дверной звонок

Подключение беспроводного звонка не всегда возможно. К примеру, в личном домовладении хотим кнопку повесить при входе. В этом случае следует подключить кнопку звонка проводным методом. Допустимо использовать модем WiFi, сигнализацию, но большинство так не делает. Доводим до сведения, что значит тревожная кнопка. Допустим, имеется центральный пункт охраны, присутствует ряд удалённых участков на местности. Не всегда вариант протаскивать кабель окажется наилучшим. Здесь и затраты на проведение работ, и стоимость линии.

В охранных системах применяют тревожные кнопки. Это беспроводные устройства, чаще питающиеся от сети 220 В, действующие на манер беспроводного звонка. Отличие – любую легко настроить на собственный канал. В результате, при срабатывании загорится соответствующая лампочка на центральном пункте (читай – в доме). Одновременно раздаётся сигнал тревоги.

Звонок беспроводной

Это удобно при нескольких входах. Хозяину не нужно ставить домофон либо видеофон – и так понятно, где встретить гостей. Разумеется, задвижки замков управляются дистанционно. У системы тревожной кнопки присутствует режим самообучения, допускающий возможность прикрепить кнопку к определённому каналу. Дальность действия системы намного превышает возможности беспроводных звонков.

Закон не предъявляет противопоказаний. Разумеется, мощность остаётся в пределах нормы. Производители охранных систем должны это учитывать. Каждая кнопка носит уникальный номер, мало шансов на повторение в пределах выпуска прочих партий товара. Авторы не нашли сведений о необходимости обязательной регистрации подобной системы. Система при обучении может быть сброшена. Таким образом отвязываются ненужные кнопки и убираются на хранение. Найдутся модели на батарейках.

При наличии множества точек возможного появления гостей выгоднее применять не дверной звонок, а тревожную кнопку. Лучше выбирать модель на 220 В с необходимостью тянуть кабель на дальние расстояния. Этим обеспечивается отсутствие необходимости развязки каналов. Кабели и провода возможно класть вместе. Провод питания звонка не считается информационным, а вольтаж стандартный. Места прокладки выбираются согласно нормам (читайте, к примеру, ПУЭ 6 либо предыдущие обзоры):

  1. Под землёй на глубине от 70 см и более. С подсыпкой (допустим, из песка) и покрытием чистым грунтом толщиной не менее 15 см сверху. При необходимости трассу защищают слоем кирпича поперёк следования линии либо специальными керамическими плитами.
  2. По столбам силовые провода кладутся согласно определённым правилам. Сложно протянуть сигнальный. Это дополнительная причина использовать беспроводные системы, запитывая от систем освещения.

Пошаговая инструкция по монтажу звонка

Монтаж кнопки и внутреннего блока производят согласно инструкции, которая обязательно есть в комплекте у новых изделий. Мы предлагаем общую инструкцию, подходящую для стандартной проводной модели, состоящей из 2-х основных рабочих блоков – кнопки и самого звонка.

Шаг 1 – материалы и инструменты

Инструменты лучше приготовить сразу, чтобы не отвлекаться лишний раз во время работы. Если планируется штробить стены, пригодятся штроборез, перфоратор или дрель. При необходимости их можно позаимствовать у друзей или взять в аренду. Остальные устройства и принадлежности не такие громоздкие.

«Грязные» работы лучше выполнять вместе с ремонтом коридора или прихожей, тогда провода будут надежно «зашиты» в штукатурку и внешний вид стен в результате не пострадает

Комплект инструментов и материалов для установки звонка:

  • строительный нож;
  • набор отверток;
  • отвертка-индикатор;
  • шурупы и шуруповерт;
  • изолента;
  • клеммы.

Соединение проводов можно выполнять не только клеммами – ими просто быстрее и удобнее. Некоторые до сих пор используют пайку, тогда потребуется и паяльник.

Не рекомендуем обходиться скрутками без применения пайки – это ненадежный и опасный способ соединения жил.

Для наружного монтажа кабелей, при котором не придется штробить стены, пригодятся защитные кабель-каналы. Это вариант для прихожих со свежим ремонтом

Если в комплекте вместе со звонком нет кабеля, его нужно докупить. Перед покупкой загляните в схему монтажа и уточните, какой кабель требуется: 2- или 3-жильный.

Шаг 2 – подготовительные работы

Если вы устанавливаете беспроводную модель, подготовка не нужна. Она требуется, когда необходимо проложить путь для проводов, соединяющих элементы контура.

Сложнее всего просверлить отверстие и продолбить канавки в бетонной стене. Для этого сделайте разметку, а затем воспользуйтесь специальным электроинструментом: штроборезом, перфоратором, ударной дрелью

Отверстие обычно просверливают около входной двери. Иногда его аккуратно маскируют наличниками. Провода для кнопки выводят наружу, примерно на высоте 150-160 см от пола, для корпуса звонка – к месту его установки. Обычно это зона под потолком  над дверью или чуть сбоку от нее.

Если требуется подключение к электрощитку, продумайте путь и до шины заземления. При наличии у звонка адаптера с вилкой место монтажа корпуса выбирайте так, чтобы он органично смотрелся на стене.

Провода укладывают в проделанные штробы, сверху покрывают штукатуркой. Чтобы стены и корпус звонка выглядели аккуратно, финишную отделку стен рекомендуем выполнять только по окончании установки крепежных элементов.

Шаг 3 – установка корпуса звонка

Сначала выполняем подключение проводников, а затем устанавливаем корпус на кронштейн или держатель. Иногда это просто 1-2 самореза для «ушек».

Перед подключением убираем напряжение с задействованного контура – отключаем в электрощитке защитный автомат и предупреждаем окружающих, чтобы его не включали

Торчащие из стены жилы выводим, согласно схеме, в корпус через специальное отверстие или откручиваем крышку. Находим клеммы, заводим очищенные от изоляции жилы, закручиваем.

Нередко в дорогих или импортных изделиях установлены самозажимные клеммы, провода в которых фиксируются одним нажатием.

Закрываем крышку, «насаживаем» корпус на шурупы, саморезы или болты. Если предварительно установлен специальный кронштейн – просто фиксируем на защелку

Есть изделия, корпус которых нужно прикрутить к планке. Тогда сначала вкручиваем шурупы, а уже потом закрываем крышку. В результате правильной установке видна только лицевая декоративная панель, крепеж незаметен.

Шаг 4 – монтаж кнопки

Очередность установки кнопки и внутреннего блока значения не имеет, можно сначала подключить кнопку, а затем корпус. Стандартная высота установки – 150-160 см, но иногда, по объективным причинам, ее фиксируют чуть ниже. От косяка лучше отступить 10-15 см.

Сначала так же точно заводят провода в корпус, присоединяют их к клеммам, затем защелкивают крышку и фиксируют корпус кнопки на стене

Если в комплекте вы обнаружили двусторонний скотч – он и предусмотрен для крепления кнопки к стене. Но гораздо надежнее, если ее прикрутить на шурупы или саморезы.

После установки всех элементов на щитке включают автомат и проверяют работу звонка. Если есть возможность, регулируют громкость.

Монтаж беспроводных аналогов

Схема подключения электрозвонка данного типа еще проще. Особенно если оба элемента запитаны от батарейки. Для этого достаточно закрепить кнопку и внутренний блок на стене при помощи саморезов или двустороннего скотча.

Когда внутренний блок питается от сети, то возможны два варианта:

  • при наличии вилки ее надо просто включить в розетку;
  • если вилки нет, то провода от блока соединяются с проводками распаечной коробки.

Как видим, электрозвонок имеет простую конструкцию и не требует особых усилий при подключении. Необходимо заранее определиться с предпочтительным типом устройства и качественно его установить.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Как выбрать беспроводной звонок?

Помимо дизайна и стоимости существует множество нюансов, влияющих на работу этого электронного изделия. Рассмотрим важнейшие критерии выбора беспроводного звонка:

Беспроводной звонок в квартиру, кнопка которого расположена в паре метров от приемника, сработает в любом случае

На дачном участке желательно использовать приборы с дальностью действия от 50-100 м.
Наличие дополнительных гаджетов (камеры, датчиков движения) существенно расширяет функциональность.
Чем мощнее прибор, тем чаще придется менять батарейки.
Желательно наличие кнопок для настройки силы звука и смены мелодии.
Качество корпуса крайне важно при наружной установки кнопки звонка.
Класс влагозащиты – IP44 или выше.
Дизайн корпуса.
Вид крепежа – наклейка упрощает установку, не требуется сверлить установочные отверстия, но соединение на шурупах намного надежнее.
Проверенная компания-производитель.
Наличие гарантии.

Рейтинг беспроводных звонков

Расширяется постепенно ассортимент данных устройств, улучшается дизайн, увеличивается список дополнительных опций. Изучение краткого рейтинга популярных моделей звонков поможет определиться с оптимальным выбором:

  1. Мелодика С 502 – дальность без препятствий 150 м, 20 мелодий, световая индикация, 3 уровня громкости.

Беспроводной звонок Evology QH-860A – дальность связи до 100 м, 36 мелодий, регулировка громкости.

Garin Ella – влагозащитный корпус, 36 мелодий, радиус сигнала 100 м, годовая гарантия.

ЭРА С108 – световая индикация, 30 мелодий, радиус 100 м, регулятор громкости, защита от брызг.

REXANT 46-0215 – беспроводной звонок с датчиком движения, автономность до полугода, 12 мелодий, дистанция детекции 5-10 м.

Ring Video – ИК-подсветка, подключение сети Ethernet для отслеживания онлайн, HD-камера с обзором 160º.

iVUE Clever Dog Wired Doorbell – поддержка Wi-Fi, передача сигнала на смартфоны, угол обзора камеры 165º, ИК-подсветка, SD-карта 128 Гб, режим голосового сообщения.

Как подключить звонок в квартире: проводной, беспроводной

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.

Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.

Рассмотрим, как подключить дверной звонок всеми возможными способами.

Какие инструменты понадобятся для проведения работ

Для установки звонка вам понадобится:

  • Сам звонок (внешний и внутренний блоки);
  • Дюбеля с шурупами, для установки;
  • Трансформатор.
  • Кнопка.
  • Провод — специальный для низковольтных подключений.
  • Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
  • Дрель-шуруповерт, стриппер для зачистки проводников.
  • Изоляционная лента, рулетка, пластиковые хомуты.

Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).

На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.

Установка динамика

Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.

Установка кнопки

Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.

Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.

Стриппер для зачистки кабелей

Подключение электропровода к кнопке

Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.

Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.

Желательно выставлять ее по уровню.

Маскировка и крепление проводки

Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.

Подключение главного блока звонка

К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.

Главный блок, вид изнутри

Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.

Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.

После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.

Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.

Подключение и питание беспроводных звонков

Сначала речь пойдет о тех моделях, внутренние блоки которых подключаются к сети 220 В. Если на корпусе есть вилка, вы точно знаете что делать. Если вилки нет, но есть два провода, к ним подключаете два провода, которые идут из распаечной коробки. Если проводов три, желто-зеленый изолируете, а подключаете синий и второй (может быть коричневый, красный, черный, белый и т.д., но точно не зеленый и не желто-зеленый).

Дизайн может быть самый разный

Если оба блока питаются от батареек

С тем, как подключить звонок в квартире или доме если оба блока которого питаются от батареек, проблем нет. Просто в подходящем месте в доме вбиваете гвоздь или закручиваете шуруп, на который крепите внутренний блок, ставите батарейки. Аналогично поступаете с кнопкой, но ее монтируете снаружи — возле двери или калитки. Для того чтобы закрепить кнопку корпус надо открыть (могут быть небольшие шурупы, но обычно надо просто поддеть корпус отверткой).

На задней стенке есть несколько отверстий под крепеж. Крепите заднюю крышку на саморезы или дюбеля (зависит от материала), потом устанавливаете батарейки и закрываете крышку. На этом подключение беспроводного звонка завершено.

Примерно так будет выглядеть беспроводная кнопка для звонка в разобранном состоянии

Как обеспечить питание беспроводной кнопки в морозы

Беспроводные звонки всем хороши, кроме того, что зимой могут возникнуть проблемы: некоторые типы батареек замерзают и перестают работать. Их приходится менять раз в 10-15 дней. Очень неудобно, так как сложно бывает понять, что звонок перестал работать из-за севшей батарейки. Избавиться от этой ситуации можно следующими путями:

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

  • Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
  • Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

https://youtube.com/watch?v=JJqOfjh3ERQ

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Лучшие модели

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

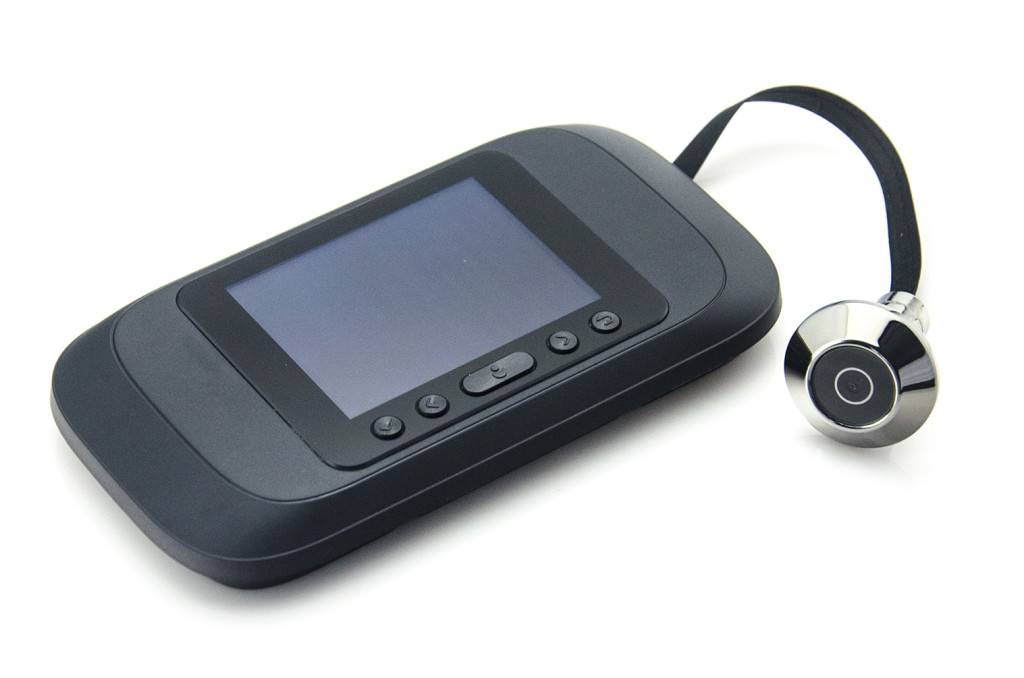

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

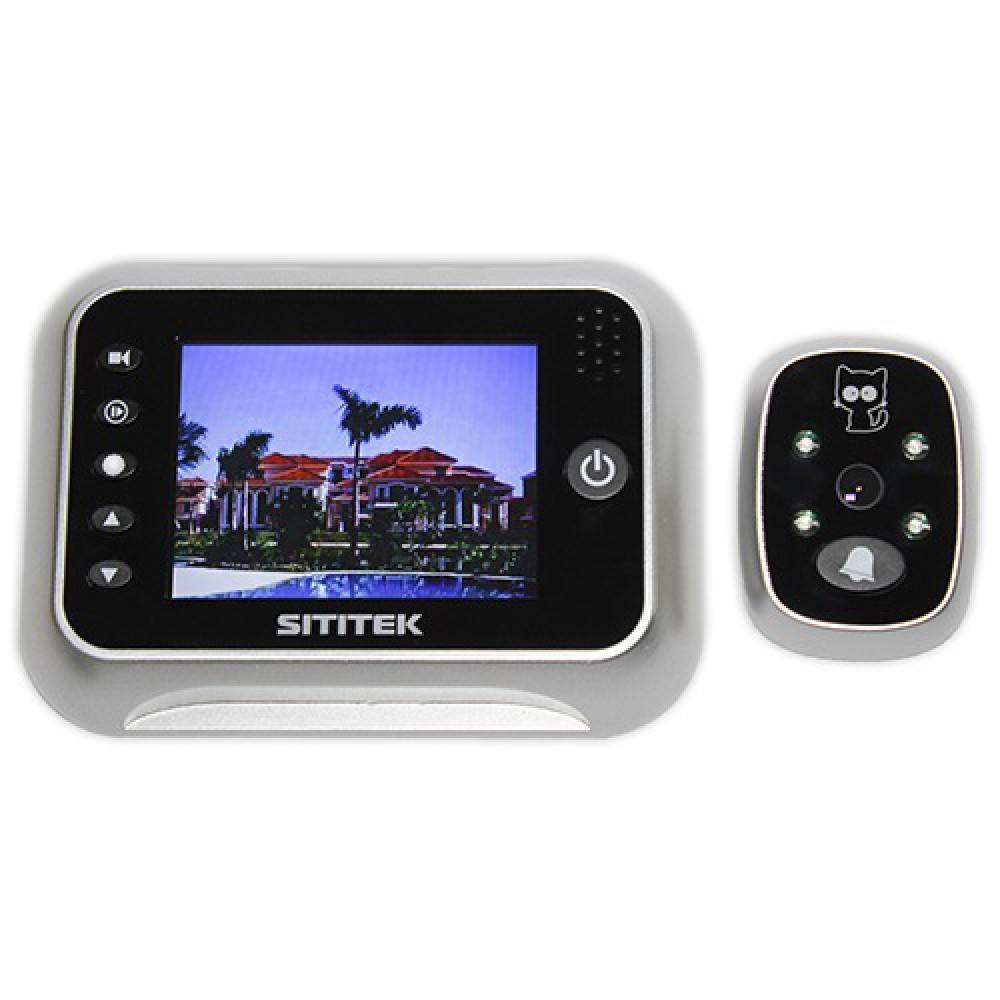

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.

Принцип работы простейшего электрического звонка

Самые первые звонки для дома были основаны на явлении электромагнетизма и с некоторыми изменениями существуют до сих пор. В устройство звонка входит электромагнит, который при прохождении через него тока притягивает якорь (металлическую пластинку) с закрепленным на нем молоточком, небольшим металлическом грузиком. Отклоняясь, молоточек бьет по металлической чашке, колокольчику, издавая звук.

Одновременно якорь связан с группой контактов и при отклонении размыкает их. Размыкание контактов приводит к прекращению тока через электромагнит, и якорь под действием пружины возвращается назад, вновь замыкая контакты. Такой процесс продолжается до тех пор, пока нажата кнопка звонка, замыкающая цепь питания электромагнита. Кнопка располагается снаружи помещения с таким расчетом, чтобы ее мог достать рукой посетитель.

Частота ударов молоточка дверного звонка по чашке зависит от массы грузика, жесткости возвратной пружины и расстояния от молоточка до чашки. Регулировкой этих элементов можно достичь не только желаемой частоты, но в некоторой степени громкости звучания.


Простейшая конструкция

В некоторых конструкциях устанавливают две металлические чашки, чтобы молоточек бил по одной из них, притягиваясь к электромагниту, а по другой, возвращаясь на место. Проводной звонок такой простой конструкции существует не одно десятилетие и отличается высокой надежностью.

Обратите внимание! В конструкции телефонных аппаратов старой конструкции с дисковыми номеронабирателями установлены полностью аналогичные звонки. Это приводило к тому, что многие любители переделывали звонки телефонов для работы в качестве дверной сигнализации

Суть переделки заключалась в адаптации электромагнита для работы с сетью переменного тока (напряжение вызова в телефонной линии составляет 80-100В).

Подобная конструкция дверного звонка работает непосредственно от сети переменного тока 220В. С одной стороны, это упрощает конструкцию и подключение, избавляя от необходимости установки блока питания, с другой, имеется опасность удара электрическим током, особенно, если кнопка звонка установлена на улице, на входной двери или калитке. Именно по этой причине сетевые звонки получили преимущественное распространение в квартирах, где попадание влаги на них маловероятно.

Выбор электрического звонка

Инструкция по выбору устройства предлагает:

  • Обратиться в специализированный магазин, в котором опытные консультанты предоставляют расширенную информацию о многих типах дверных звонков.
  • Определить тип электрического звонка для своего жилища. При этом стоит учитывать его стоимость, внешний вид, способ подключения, возможность регулировки громкости и простоту монтажа устройства своими руками.
  • Определить мелодию звонка.
  • Превосходным дизайном и красивым внешним видом отличаются звонки-гонги, издающие звуки трубы.
  • Полезная функция для звонка – подсветка его в темное время суток. Для этого используются небольшие светодиоды или светящиеся материалы.

Отличное решение для установки звонка в частном доме, на даче — приобретение беспроводного электрического звонка. Одна его часть крепится на калитке, а вторая в доме. Использование проводного звонка будет неудобно из-за сложностей монтажа и большой стоимости в прокладывании кабеля.

Характеристики современных электрических звонков в квартиру: проводные и беспроводные

Современной усовершенствованной конструкцией является дверной электрический звонок в квартиру или дом. Устройство собирается на базе микросхем. Звонок оснащен встроенным динамиком, который генерирует разнообразные звуковые мелодии. Такое устройство имеет расширенные функциональные возможности. В закрытом состоянии звонок представляет собой пластиковую коробочку, из которой выходят отрезки проводов для подключения или клеммные соединения.

Звонок представлен магнитной системой с контактной группой. В момент подачи напряжения, что происходит в результате нажатия на кнопку, замыкается цепь, что влечет за собой притягивание якоря к сердечнику. На конце подвижного контакта находится молоточек, который ударяет периодически по металлической чаше, инициируя возникновение звуковых волн.

Электрический дверной звонок является самым распространенным вариантом

Дверной электрический звонок может быть проводным или беспроводным. Первый вариант устройства сходен с электромеханическим типом (они имеют одинаковую схему подключения). Однако существуют модели проводных электрических звонков в квартиру, которые будут работать от напряжения 12 В или от автономных источников питания. В первом случае перед подключением устройства необходимо установить понижающий трансформатор. Второй вариант предполагает использование блока питания, входящего в комплект устройства.

Беспроводные звонки для квартир и домов являются более удобными в эксплуатации. Кнопка устройств имеет автономное питание. Для нормальной работы прибора она должна размещаться в зоне передачи сигнала к звонку. Существуют беспроводные модели, которые работают от сети 220 В. Их включают в стационарную розетку, а кнопка работает от батареек. Встречаются варианты, в которых сам звонок функционирует автономно.

Ультрасовременные модели проводных и беспроводных звонков-домофонов в квартиру или дом обладают расширенным функционалом. Они оснащены функциями видеонаблюдения и звукозаписи, которые начинают работать в момент нажатия на кнопку устройства. Модели премиум-класса дополнительно укомплектованы устройствами дистанционного управления, обеспечивающими открытие дверей или ворот. Это самый удобный вариант для частных коттеджей.

Типы дверных звонков

В настоящее время чаще всего устанавливаются электронные дверные звонки, звук которых после нажатия кнопки издаётся встроенным динамиком. Такие современные устройства позволяют регулировать громкость звучания, а также изменять мелодию. В зависимости от типа питания все электронные звонки представлены проводными и беспроводными (автономными) моделями.

Беспроводной

Беспроводные звонки работают от батареек или аккумуляторов

Беспроводные дверные звонки, как правило, функционируют от элементов питания — батареек, но ряд моделей относится к категории аккумуляторных. При этом расстояние от кнопки до корпуса устройства не должно превышать определённого количества метров (чаще всего производителем указывается 100 метров)

Кроме этого, важно минимизировать число преград, возникающих между корпусом и кнопкой

К минусам таких устройств можно отнести ухудшение качества работы при слишком большом удалении кнопки от сигнального корпуса или наличии преград из металла и бетона. В условиях резко отрицательного температурного режима зимой может отмечаться выход беспроводных моделей из строя.

Проводной электрический

Проводной дверной звонок в квартире установить легче, чем в частном доме

Современные проводные модели относятся к категории стандартных устройств, принцип действия которых базируется на замыкании электрической цепи и подаче звукового сигнала в результате нажатия на кнопку. Модернизация проводных моделей позволила устанавливать в качестве звукового сигнала любимые мелодии или цитаты из популярных кинофильмов.

Преимущества проводных моделей представлены сохранением работоспособности в любых условиях эксплуатации, а также достаточно простой и надёжной конструкцией, редко выходящей из строя при соблюдении технологии подключения. Недостатки таких звонков заключаются в необходимости обеспечить электропитание, в протягивании проводов через стены с учётом требований установки энергозависимых электроприборов.

Виды дверных звонков

Выбрать модель для самостоятельного творчества можно из следующих существующих конструктивных вариантов дверных звонков.

  • Механический. Механизм прост, основан на прямом воздействии при помощи кнопки на устройство производящее звук. Обычно его предпочитают любители ретро стиля.
  • Электромеханический. По принципу действия похож на механический. Однако, вместо прямого воздействия, ударный механизм запускается электрическим импульсом, например, с помощью электромагнита.
  • Электронный. В данной конструкции звук создается работой электронной схемы. Существует возможность выбора мелодии, имеется возможность регулировки громкости звука.

Как в дверном звонке изменить рабочую частоту

Необходимо разобрать корпуса кнопки и звонка. В них расположен конденсатор переменной емкости. Далее вращают ротор конденсатора в кнопке, в результате чего будет нарушена связь со звонком. Следующим шагом вращают второй ротор, который стоит в корпусе звонка – это восстановит связь с кнопкой. Такие манипуляции позволяют слегка изменить частоту.

Бывает, что конструкция дверного звонка не предусматривает переменных конденсаторов. В этой ситуации частоту меняют путем конверсии шага намотки катушек индуктивности. Катушки бескаркасные – в них расположены витки толстого провода. Между ними в обязательном порядке должен быть зазор. Его и меняют, для чего витки сдвигают или раздвигают

Следует соблюдать осторожность при выполнении работ
