Особенности устройства и работы электродных котлов отопления: описание специфики конструкции, цены и отзывы

Индукционные котлы

Наблюдаются интересные параллели между бытовой техникой на кухне и типами электрокотлов. Совсем недавно появились индукционные электрические плиты и почти одновременно появились индукционные котлы.

У обоих различных устройств одинаковый принцип работы,— для нагрева используется не электрический ток как таковой, а электромагнитная индукция, которая образуется в катушке при прохождении по ней тока.

Электромагнитная индукция, окружая другой проводник с ферромагнитными свойствами, вызывает его нагрев. В кухонной плите этим феромагнитным проводником является посуда, в котле отопления это трубопровод с циркулирующим теплоносителем.

Недостатки всё те же:

  • Жесткая вода откладывает осадки;
  • Требуется серьезная защита от утечки теплоносителя.

Подключение к электрической сети

Ответственный момент — включение котла в электросеть своими руками. Мощность котлов такова, что обычная бытовая проводка частного дома не сможет длительно выдержать работу нагревателей. Она начнет греться, что приведет к разрушению изоляции, перегреву и пожару.

  1. Поэтому до включения в сеть 220В или 380В нужно выполнить следующее:

Устанавливают своими руками в щитке отдельный автоматический выключатель, рассчитанный на пиковую мощность котла. Так, котел мощностью 9 кВт, работающий от сети 220В, будет потреблять в максимальном режиме 9000Вт/220В=40,9 А. Необходимо выбрать автоматический выключатель с номинальным током, незначительно превышающий это значение, например, ВА 47-29 на 50 А.

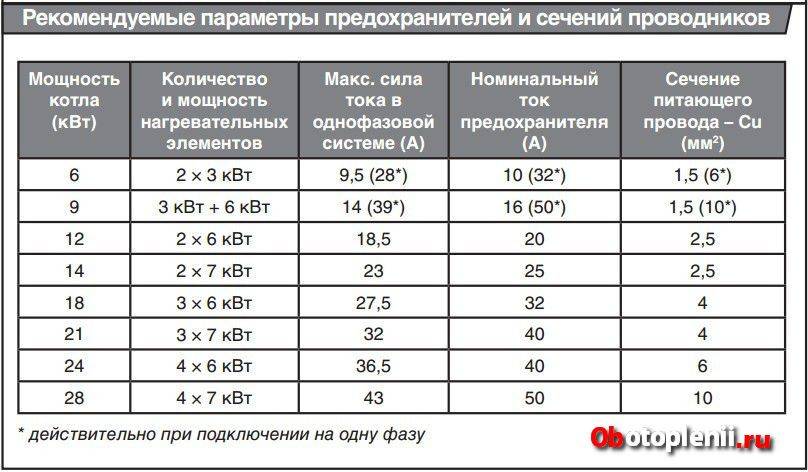

Проводку к котлу выполняют кабелем подходящего сечения. Рассчитать сечение кабеля при небольшой его протяженности можно также упрощенно: на 10 А — 1 мм2. В упомянутом случае достаточно будет кабеля на 4 или 6 мм2.

Если вы неуверены в своих навыках, лучше не рисковать с подключением агрегата своими руками, а доверить установку специалисту.

Как правильно выбрать электрический котел для отопления дома: советы эксперта

  1. Система отопления является одной из ведущих в доме. Поэтому подход к ее проектированию и монтажу должен быть основательный. Если вы не знаете, как выбрать электрический котел для отопления дома, самым верным решением будет изучение отзывов или просмотр видео на нашем сайте. Согласно отзывам экспертов создание автономной системы отопления от электричества для обеспечения контуров отопления и горячего водоснабжения возможно только на базе индукционного электрокотла подходящей под параметры дома мощности.
  2. Для домов небольшой квадратуры или где уже есть запущенная система отопления на альтернативном источнике энергии, предпочтительнее будет выбрать, купить и использовать модели котлов тэновые или электродные. Они будут с успехом использоваться в качестве вспомогательного горячего водоснабжения или резервного при выходе из строя (особенно частом) основного отопления.
  3. В некоторых местностях часто распространенной ситуацией является перепад напряжения. В таких случаях отказываться от котлов электрических не обязательно. Можно купить стабилизаторы напряжения или установить генератор, работающий на жидком топливе (бензиновый или дизельный). Перед тем как выбрать электрический котел, можно спросить у менеджера, комплектуется ли отопительный электрокотел для частного дома таким стабилизатором.

Простой ионный котле своими руками

Ознакомившись с особенностями и принципом, по которому функционируют ионные котлы отопления, настает пора задаться вопросом: как собрать подобное оборудование своими руками? Вначале нужно подготовить инструмент и материалы:

  • Труба стальная диаметром 5-10 см
  • Клеммы заземления и нулевого провода
  • Электроды
  • Провода
  • Металлический тройник и муфта
  • Упорство и желание

Прежде чем начинать соединять все воедино, стоит запомнить три очень важных правила, касающихся безопасности:

  • На электрод подается исключительно фаза
  • На корпус подается исключительно нулевой провод
  • Обязательно предусматривается надежное заземление

Чтобы собрать ионный электродный котел, достаточно следовать следующей инструкции:

  • Вначале подготавливается труба длиной 25-30 см, которая будет выполнять роль корпуса
  • Поверхности должны быть ровными и без коррозии, зазубрины с торцов зачищаются
  • С одной стороны, посредством тройника устанавливаются электроды
  • Тройник также необходим для организации выхода и входа теплоносителя
  • Со второй стороны делают подключение к отопительной магистрали
  • Между электродом и тройником установить изолирующую прокладку (подойдет термостойкий пластик)

  • Чтобы добиться герметичности, резьбовые соединения должны быть точно подогнаны друг к другу
  • Чтобы закрепить нулевую клемму и заземление, к корпусу приваривают 1-2 болта

Собрав все воедино, можно врезать котел в отопительную систему. Подобное самодельное оборудование вряд ли сможет отопить частный дом, но для небольших подсобных площадей или гаража станет идеальным решением. Можно закрыть установку декоративным кожухом, при этом стараясь не ограничивать к нему свободный доступ.

Плюсы, минусы оборудования

Отзывы покупателей электродных котлов сильно отличаются. Преимущества:

  • Прибор компактный. Возможна транспортировка устройства без проблем.
  • Устройство просто подключить.

Установленное устройство

  • Благодаря небольшим размерам прибора, можно использовать как дополнительный, резервный теплогенератор.
  • Чтобы установить устройство, не нужно составлять проект, обращаться в службу для согласования.
  • Если произойдет утечка теплоносителя, прибор будет работать как прежде. После устранения проблемы, можно заново запускать устройство в работу.
  • Электролизные котлы спокойно относятся к перепадам напряжения.
  • Не выбрасывают вредные вещества, не создают мощные электромагнитные поля.

Недостатки:

  • Использование в системе отопления, стальных, чугунных радиаторов, недопустимо. Для эффективной работы, нужны приборы, изготовленные из биметалла, алюминия. Нюанс делает систему более дорогой.
  • Использование водопроводной воды недопустимо. Необходимо применять дистиллированную воду, смешанную с поваренной солью, изготавливая электролизную жидкость.

Запрет на водопроводную воду

  • Монтаж котла возможен в контур замкнутого типа. Требует покупки герметичной расширительной емкости, клапана аварийного сброса давления, воздухоотводчика.
  • Теплоноситель не должен нагреваться выше 85оС.

Проведя анализ минусов аппарата, можно понять, что связаны с качеством теплоносителя, химическими свойствами.

Принцип действия электродных котлов

Устройство электродного котла: 1 — клеммы подключения к сети; 2 — уплотнитель и изоляция электродов; 3 — подача охлаждённого теплоносителя; 4 — блок электродов; 5 — теплоноситель; 6 — корпус котла; 7 — изоляционный слой; 8 — выход нагретого теплоносителя

Однако не всё столь радужно. В первую очередь вызывает сомнения тот факт, что весь теплоноситель оказывается под действием опасно высокой разности потенциалов. В частности, при обрыве нуля все металлические части системы отопления становятся смертельно опасными для человека, также возможны пробои при недостаточно качественном заземлении нейтрали.

Стоит упомянуть и тот факт, что не все жидкости имеют достаточно большое удельное сопротивление, чтобы преобразовать всю приложенную мощность для выработки электроэнергии. Определённая часть токовой нагрузки сопротивления не встречает и потому беспрепятственно стекает в землю. На этом фоне заявления о том, что электродные котлы имеют КПД выше 100%, вызывают снисходительную улыбку у людей, хорошо знакомых с технической частью вопроса.

Производство электрического ионного теплогенератора своими силами

Обладая основными навыками ремонтных и электрических работ, а также изучив тепловую схему отопления, вполне возможно изготовить самостоятельно электродный котел. Цена такой установки будет на порядок отличаться, если сравнивать с заводским агрегатом. К тому же эта работа станет бесценным опытом.

Прежде всего нужно определиться с тем, как будет включаться в общую систему схема электродного котла. Обычно рассматривается несколько вариантов:

  • однофазное подключение;
  • трехфазное соединение;
  • параллельная связка;
  • интегрирование блоков автоматического управления и регулировки.

Можно также сделать электродный котел своими руками, а затем использовать его для горячего водоснабжения или устройства теплого пола.

Материалы, которые понадобятся в работе:

  • труба из нержавеющей стали длиной 250 мм и диаметром 80-100 мм;
  • сварочный агрегат;
  • электроды;
  • клеммы нулевого провода и заземления;
  • изоляторы для электродов и клемм;
  • металлический тройник и муфта.

Перед тем как приступить к созданию электродного прибора, следует уяснить для себя несколько важных моментов:

  • корпус котла должен быть обязательно заземлен;
  • на наружную трубу выходит из сети только нулевой провод;
  • фаза должна подаваться исключительно на электрод.

Сравнение КПД электродного и обычного электрического котла.

Производители нахваливают электродные котлы за их высокий КПД. Отсутствие потерь они объясняют тем, что электрический ток нагревает непосредственно теплоноситель. Но при этом почему-то ничего не говорится о потерях при использовании ТЭНов. Приведу рисунок, чтобы напомнить вам их устройство:

Внутри ТЭНа происходит последовательный нагрев нихромовой спирали, потом наполнителя из периклаза, а потом металлической трубки. Вся эта конструкция плотно прокатана и внутри нет никаких воздушных полостей, которые могли бы удерживать тепло. Поэтому практически вся энергия, выделяемая на нихромовой спирали уходит на нагрев воды. Точно так, как в электродном котле.

Есть еще одно утверждение производителей: «Электродный котел нагревает воду быстрее, чем ТЭНовый. Потому что нагрев воды происходит по всему объему котла». Это тоже спорный аргумент. Воды внутри котла умещается мало, а мощность для ее нагрева прикладывается большая. Безусловно, какое то преимущество во времени будет, но скорее всего оно для вас не будет играть роли. И никаких обещанных 30% процентов экономии не принесет.

Также очень важна температура теплоносителя в системе. Связано это с тем, что при повышении его температуры происходит падение его сопротивления. А это вызывает повышение потребляемой мощности:

Мораль всего, что сказано выше такова — никакого особенного преимущества по КПД у электродного котла по сравнению с обычным электрическим нет, а вот сложностей с эксплуатацией прибавляется. О других сложностях поговорим ниже.

9 правил установки электродных котлов

При установке электродных котлов соблюдайте следующие правила монтажа:

Приготавливайте теплоноситель строго по рекомендации производителя;
Перед заливкой теплоносителя промойте систему отопления, загрязнения снизят мощность котла;
Важно! Систему с электродным котлом нельзя использовать без заземления не более 4Ом;
На 1000Вт мощности котла нужно 8 литров теплоносителя;
В верхней точке системы отопления нужно установить воздушник для выпуска воздуха из системы, манометр и обратный предохранительный клапан;
В системе должен присутствовать расширительный бочок. Его устанавливают до всех запирающих вентилей;
Электродный котел должен стоять строго вертикально;
Не рекомендуется использовать чугунные радиаторы, только биметалл или алюминий;
В систему можно поставит несколько электродных котлов последовательно.

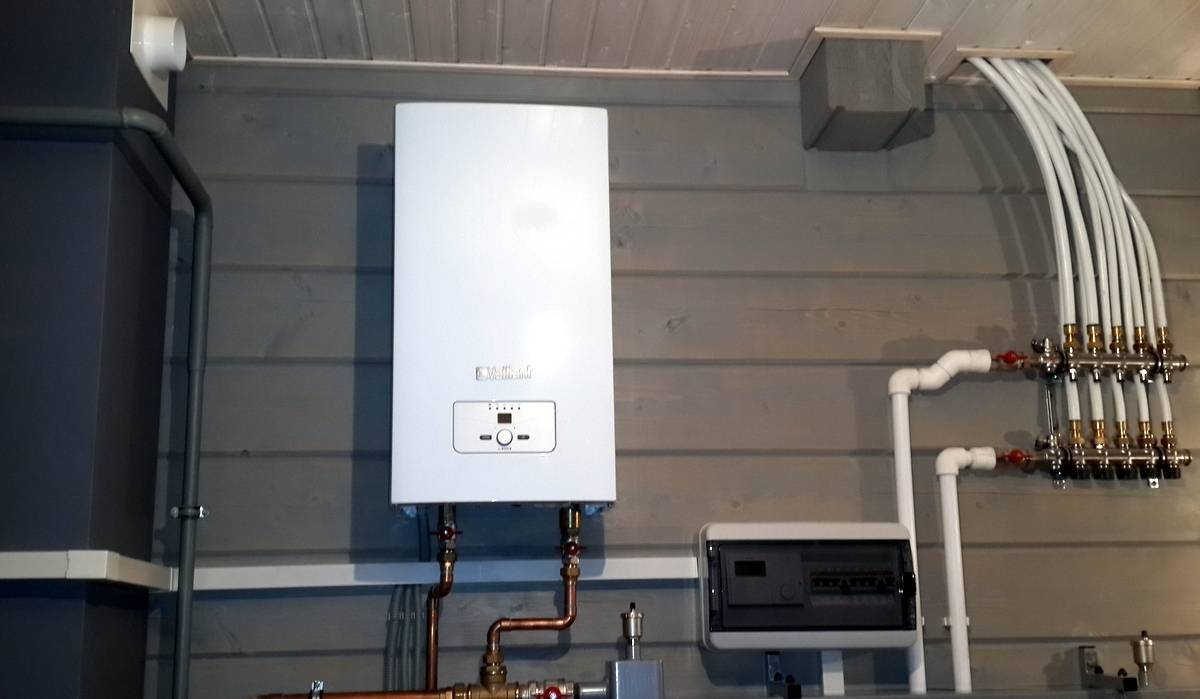

Установка электрического котла

Отопление частного дома электрическим котлом своими руками организовать возможно! Монтаж электрокотла, по сравнению с газовым, твердотопливным котлами достаточно прост. Но следует точно соблюдать все правила и требования.

  • Не нужно выделять для оборудования специальное помещение. Благодаря минимальным габаритам большинство электрических котлов можно устанавливать в любом месте. А современный дизайн оборудования сможет идеально вписаться в любой интерьер комнаты. При желании вы сможете запрятать котел в специальной нише.
  • Специальные системы вентиляции или дымоходы можно не использовать. Это оборудование не создает отходов, которые угрожают жизни человека и нуждаются в отводе.
  • Подключить оборудование легко.
  • Схема отопления с электрическим котлом достаточно проста, поэтому установка и подключение такого вида отопления не требует утверждения и согласования соответствующих инстанций. Также в будущем не будут проводиться систематические проверки, которые часто приносят дискомфорт и конфликты.

Отопление частного дома электрическим котлом является инновацией, но с каждым годом оно набирает популярность. Благодаря наличию разнообразных модификаций оборудования для отопления электричеством, можно найти подходящий вариант для конкретного сооружения. Прежде чем приобрести оборудование, каждому владельцу дома необходимо провести расчеты мощности электрокотла для определенного помещения, учитывая все теплопотери. Поэтому следует заранее побеспокоиться об утеплении здания. Это позволит избежать неприятностей, связанных с системой отопления.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Устройство электродных котлов

Электрические мини котлы «Галан» электродного типа выпускаются в трех модификациях:

  • однофазные ОЧАГ имеют мощность 2, 3, 5 и 6кВт;
  • трехфазные ГЕЙЗЕР и ВУЛКАН – 9, 15, 25 и 50кВт.

Они имеют компактные размеры и малый вес. Самый мощный прибор весит 11,5кг, а его диаметр составляет 180мм при длине 570мм, а обогреть пространство он может до 1650м3. Наиболее миниатюрный котел имеет диаметр всего 35мм и длину 275мм, его вес не превышает 0,9кг, а отапливаемое помещение может достигать 120м3.

Ионные котлы состоят из нескольких элементов. На металлическом корпусе располагаются входящие и отводящие патрубки, дающие возможность беспрепятственной циркуляции теплоносителя (воды или антифриза). Благодаря корпусу происходят ионные процессы, так как он выполняет функцию ионизатора. Сверху корпус защищен пластиковым кожухом, улучшающим электроизоляцию прибора и уменьшающим его теплоотдачу. Внутри однофазного котла располагается один электрод, а трехфазного – три электрода с выведенной наружу клеммной группой.

Электродные котлы «Галан» поставляются в сборе. Система автоматики, позволяющая управлять и контролировать отопительную систему, в комплект оборудования не входит, поэтому приобретается дополнительно. Кроме этого требуется купить расширительный бак и, при необходимости, насос.

Без установки автоматики компания ГАЛАН гарантийный срок на работу котла не дает.

Также производитель снимает с себя ответственность в случае неправильной установки, либо эксплуатации электродного теплогенератора, наличия механических повреждений и присутствия посторонних предметов в системе.

Особенности конструкции и виды электродных котлов

Принцип работы электродного котла

Электродные котлы для отопления частного дома работают, используя принцип движения электронов между двумя электродами. В результат этого происходит нагрев теплоносителя. На практике такое осуществимо при выполнении нескольких технических условий.

Главным из них являются конструкционные особенности, которые отличают электрические электродные котлы отопления от других аналогичных компонентов системы. Для создания соответствующей реакции конструкция должна включать в себя следующие компоненты:

  • Герметичный корпус. Его наружная поверхность должна быть изолирована от внутренней для обеспечения безопасности эксплуатации;
  • Электродный блок. Он сострит из катода и анода. При подаче электрического тока между ними происходит нагрев теплоносителя;
  • Система подающих и обратных патрубков для подключения к транспортным магистралям отопления;
  • Блок управления, через который выполняется подключение к электросети.

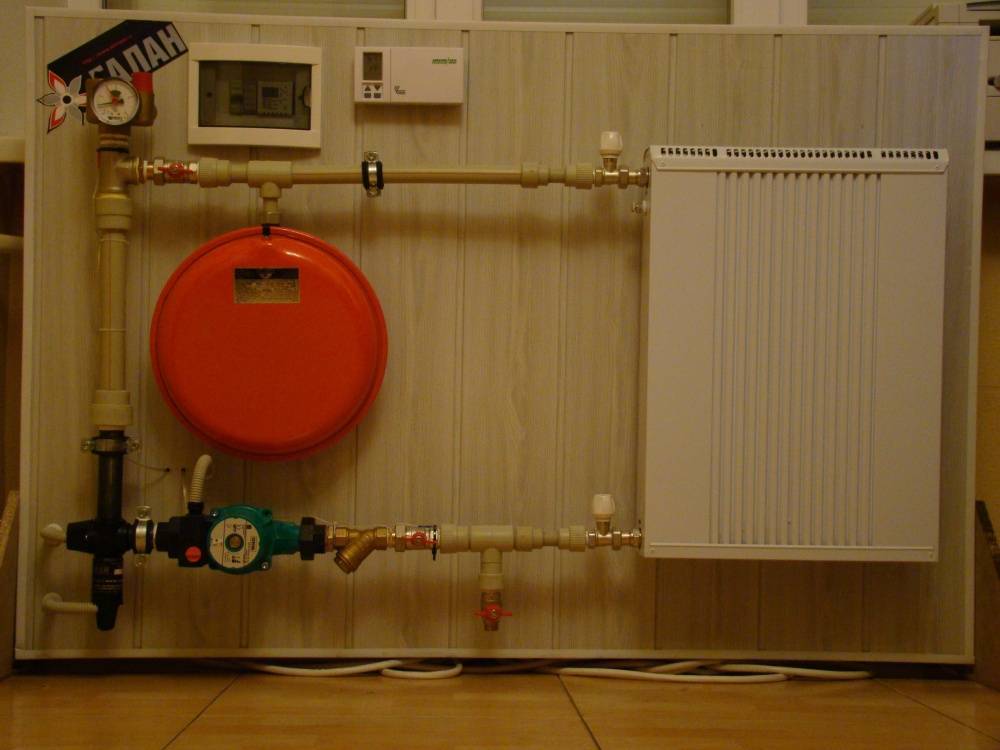

Электродный котел в отоплении

Такое устройство электродного котла отопления обеспечивает сравнительно небольшие размеры и массу конструкции. Однако при этом в нем отсутствуют традиционные элементы, свойственные для большинства моделей газовых котлов – расширительный бак, циркуляционный насос и группа безопасности. Поэтому отзывы о электродных котлах отопления указывают на увеличение трудоемкости обустройства системы. Требуется правильно выбрать и установить эти компоненты для обеспечения работоспособности автономного теплоснабжения.

Современный электрический электродный котел отопления может отличаться как конструкционно, так и набором функций. Это необходимо учитывать при выборе моделей. Так, самый простой состоит только из корпуса с электродным блоком нагрева без дополнительных компонентов. Но кроме этого у потребителя есть возможность выбрать из следующих вариантов конструкции:

  • Одно или трехфазные. Все зависит от требуемой мощности оборудования. Так, самодельный электродный котел отопления мощностью менее 9 кВт может подключаться от однофазной сети. Если же этот параметр выше 9 кВт – потребуется трехфазная сеть;
  • Количество отопительных контуров. Некоторые модели могут работать как для теплоснабжения, так для ГВС дома или квартиры;
  • Наличие блока управления. С его помощью происходит автоматическая регулировка мощности в зависимости от температуры воды.

Примечательно, что бытовые электродные котлы отопления могут использоваться только в закрытых системах. При отсутствии теплоносителя в области его нагрева может произойти поломка оборудования.

Сильные и слабые стороны

Как и в любом электрическом оборудовании для отопления частного дома, в характеристиках электродного котла имеются как положительные, так и отрицательные стороны.

Достоинства:

  1. Высокий КПД. Несмотря на небольшие размеры, его коэффициент полезного действия может достигать 98%.
  2. Экономичность. Этому способствует процесс ионизации, сберегающий значительные объемы электроэнергии. К примеру, известные отопительные котлы с ТЭНами потребляют электричества на 40% больше.
  3. Стойкость к скачкам напряжения. К сожалению, нестабильное напряжение является естественным состоянием отечественных электрических сетей. Особенно это касается тех магистралей, которые питают загородные поселки. Сильной стороной электродных котлов является их стойкость к подобным перепадам.
  4. Простота установки. Чтобы поставить такой прибор у себя дома, не нужно получать разрешение в соответствующих органах.

К слабым сторонам электродных нагревателей обычно относят ограничение на их применении в сетях со стальными трубами и чугунными радиаторами. Из-за этого существует большая вероятность образования накипи на стенках прибора. Кроме того, большие чугунные батареи могут попросту не прогреться электродным котлом. Также следует упомянуть необходимость использования антифриза и высокую стоимость электроэнергии.

Стоимость и где купить?

Стоимость на электрические котлы отопления энергосберегающие зависит от нескольких факторов:

  • Производитель;
  • Технические характеристики (максимальная мощность);
  • Дополнительные возможности (комплектация);
  • Внешний вид, необычный дизайн;
  • Материал, из которого сделан корпус.

В среднем цены на такое удовольствие от 20000 – 40000 рублей.

Купить электрокотел не сложно, поскольку они продаются во многих интернет — магазинах и обычных строительных гипермаркетах почти в каждом городе или специализированных магазинах.

А каждый для себя уже сам решает, где и какой именно он хочет котел, в зависимости от своих предпочтений и материальных возможностей.

Преимущества электродного отопительного оборудования

Отопительные котлы «Галан» обладают несомненными достоинствами по сравнению с другими видами котельного оборудования:

  • высокий КПД (до 98%) получается благодаря прямому преобразованию электроэнергии в тепло непосредственно в теплоносителе;
  • экономия электричества до 40% происходит за счет использования автоматики и регулировки тепловых режимов;
  • простой монтаж обеспечивают малые размеры приборов и удобное подсоединение патрубков;
  • возможность встраивания в существующие отопительные системы устраняет необходимость перекладки труб;
  • допустимость параллельного подключения котлов позволяет многократно увеличить мощность обогревательной системы;
  • реальность установки резервного котла исключает внезапность остановки подогрева теплоносителя.

Экономичность электродного котла

Иногда к агрегату подключают старые батареи, что снижает эффективность. Биметаллические и стальные радиаторы подходят для передачи тепла от электродных агрегатов. Эффективность системы снижается при использовании чугунных или алюминиевых батарей.

Неправильный диаметр соединительных элементов и труб становится причиной перерасхода энергии. Помпа поддерживает определенное давление, ошибочный выбор насоса по мощности приведет к снижению производительности. Котлы относятся к электрооборудованию и требуют соответствующих технических характеристик питающей проводки.

Рекомендации по выбору электрического источника тепла

Первое, что нужно сделать, чтобы осуществить подбор электрического котла отопления – определить количество тепла, уходящего через наружные стены, кровлю и полы при заданной разнице температур в помещении и на улице. Обычно температуру наружного воздуха принимают как минимальную в самую холодную пятидневку, внутри помещений – в зависимости от их назначения. Высчитывают площадь каждой стены, отдельно площадь окон и дверей и находят потери тепла по формуле:

  • Q – количество тепла, уходящее через стену или кровлю, Вт;
  • R – значение сопротивления теплопередаче материала стены, м 2 ºС / Вт;
  • А – ее площадь, м 2 ;
  • tв – температура внутри дома;
  • tн – температура наружного воздуха.

Значение R требуется рассчитать в зависимости от материала, из которого сделана стена:

Здесь δ (м) – толщина стеновой или кровельной ограждающей конструкции, k – коэффициент теплопроводности материала, Вт/(м · ºС). Значение k – величина справочная, ее можно найти в соответствующей литературе. Если ограждающие конструкции состоят из нескольких материалов, то сопротивление теплопередаче R нужно будет найти для каждого из них. Получившиеся значения Q для каждой стены, кровли и пола суммируют, это и будет искомое количество тепловых потерь, которые должна компенсировать система отопления. Для подбора электрокотла по мощности нужно полученное количество тепла умножить на коэффициент запаса 1.2, это и будет требуемая мощность отопительной установки.

Чтобы организовать отопление загородного дома электрическим котлом определенного типа, следует обратить внимание на особенности каждого из них и принять к установке наиболее приемлемый вариант. Например, электродные агрегаты будут вызывать перепады напряжения в сети во время срабатывания пускателей

Это может оказаться неудобным для вас или ваших соседей. Вполне возможно, что вас устроит классический котел с ТЭНами, который и по стоимости доступнее, и требует меньше вмешательства при эксплуатации. Стоит учесть, что неисправный ТЭН стержневого типа можно легко заменить на новый, некоторые конструкции бака позволяют это сделать без опорожнения системы.

Электрический нагреватель часто используется как дополнение к основному, твердотопливному агрегату. Это делается с целью обогрева здания в ночное время, когда вставать и загружать дрова неудобно, а тариф на электроэнергию самый низкий. Установка будет работать периодически, несколько часов в сутки. Соответственно, вы разберетесь, какой электрический котел лучше подойдет для отопления частного дома в ваших условиях, — приобретать недорогой аппарат с ТЭНами или все делать основательно и устанавливать индукционный котел.

Что влияет на потребление электричества

Все котлы превращают используемую энергию в тепло в соотношении 1:1. Со 100-процентным КПД мизерными потерями в проводах и соединениях пренебрегают. Исключение составляют тепловые насосы, но они пока применяются редко.

Таким образом, есть лишь 2 способа снизить потребление электричества:

  1. Сократить теплопотери. Для этого жилище оклеивают минеральной ватой или пенопластом, заделывают щели.
  2. Оптимизировать работу котла с целью исключить перерасход энергоресурса.

Вторая задача тоже решается 2 путями:

  1. Использованием погодозависимой автоматики. Такая система своевременно предупреждает котел о начавшемся потеплении, и тот успевает снизить мощность, не перегревая помещение.
  2. Программированием. Модель с такой функцией, согласно настройкам пользователя, уменьшает теплопроизводительность, когда жильцы на работе или спят. В остальное время прибор выходит на нормальный режим.

Можно, не снижая потребления, уменьшить финансовые затраты. Переходят на дифференцированный учет расхода электроэнергии с большой скидкой ночью (1,68 руб. вместо 3,89). Систему отопления оснащают накопителем тепла — большой емкостью, в которой котел за льготное время нагоняет температуру рабочей среды до +98˚С. Днем кипяток из нее понемногу подается через смесительный узел в контур по мере необходимости, обогреватель в это время не работает.

В таком случае за сезон придется заплатить 17388 × 1,68 = 29 212 руб. Но есть нюанс: номинальная мощность котла должна вдвое превосходить расчетную, ведь ночью он работает и на обогрев, и на «зарядку» теплоаккумулятора. Для приведенного примера потребуется агрегат на 20 кВт.

Конструкция ТЭН котла отопления

Посмотрим на конструкцию ТЭН котла на примере котла Proterm «Скат», мощности 6, 9, 12,14,18, 21, 24,28 КВт. Это модель настенного электрического котла с эквитермическим регулированием.

Вода (теплоноситель) поступает из системы отопления (стрелка А), проходя через гидрогруппу (3), поступает бак котла. В нём она нагревается за счет трех установленных ТЭНов. Нагреваясь, вода поднимается вверх бака и поступает в обратную (подающую линию В) системы отопления.

Очень простая и понятная схема. Нет никаких сложных горелок, форсунок, теплообменников, всё просто как в самоваре. Эквитермическое регулирование температуры предполагает подключение к группе управления котлом наружного температурного датчика температуры.

Данный котел может работать с системой теплый полов при подключении аварийного термостата для регулировки температуры котловой воды. В гидрогруппу котла входит циркуляционный двухскоростной насос, обеспечивающий циркуляцию теплоносителя.

Котел имеет массу защит:

  • От замерзания теплоносителя;
  • От замерзания бойлера косвенного нагрева;
  • Защита насоса от заклинивания;
  • Предохранительный клапан на 3 бара.

Подключение электрокотла делается отдельной группой электропроводки с отдельным автоматом защиты от электрощита. Сечение проводов и номинал автоматов защиты смотрим в таблице (фото).

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
