Как сделать систему вентиляции в частном доме своими руками

Зачем в здании нужна вентиляция?

Применение в строительстве современных материалов и различных внешних ограждающих конструкций коттеджа/дома затрудняет естественный воздухообмен между комнатами и улицей, а иногда и вовсе блокирует его. Благодаря внутреннему и внешнему утеплению, смонтированным пластиковым окнам здания становятся герметичными.

Такие меры способствуют сохранению тепла и экономии энергоресурсов, но сильно препятствуют притоку свежего воздуха. Чтобы исправить эту типичную ситуацию, предстоит организовать эффективную систему циркуляции воздушных потоков.

В здании вентиляция нужна, чтобы в ванную комнату, спальню, гостиную и кухню регулярно поступал свежий воздух не через распахнутые окна и двери, а посредством специальных устройств – анемостатов и воздушных диффузоров.

Согласно санитарно-гигиеническим общепринятым стандартам, должным образом функционирующая вентиляционная система – обязательный элемент инженерного оснащения всех жилых объектов

Постоянный приток воздуха в доме обеспечит комфортные условия для длительного проживания людей и содержания растений, а также для полноценного функционирования всех технических систем.

Вентиляция необходима и для поддержания оптимальных параметров среды для безопасной эксплуатации различных строительных конструкций, деревянной мебели и предметов интерьера.

Циркуляцию воздушных потоков нужно организовать не только в жилых комнатах, но и в помещениях хозяйственно-технического назначения – ванной и санузлах, на кухне, в котельной и подвале.

Качественная система вентиляции способствует быстрому выведению излишков влаги и тепла. Вместе с отработанным воздухом из помещений одновременно удаляются вредные микроорганизмы, накопившаяся грязь и пыль.

Организация оттока загрязненного воздуха – профилактическая мера в трудной борьбе с грибком и плесенью

Именно поэтому важно еще на стадии проектирования жилого дома продумать все детали инженерной сети: вентиляцию на кухне сделать более мощной, чем в других комнатах, правильно подобрать функциональные элементы вентиляционной системы, чтобы обеспечить оптимальный уровень кислорода во внутренних помещениях

Необходимость обустройства системы вентиляции

Если мы делаем вентиляцию в частном доме своими руками и составляем будущий проект эффективной системы необходимо изучить необходимость ее обустройства.

Без качественного и продуктивного комплекса вентилирования и отвода отработанного воздуха дом или квартира не являются пригодными для жизни по следующим причинам:

  • застоявшийся воздух с повышенным содержанием углекислого газа не пригоден для человека и животных;
  • отработанная газовоздушная смесь создает благоприятную среду для развития болезнетворных бактерий;
  • хорошо прогретый воздух становится причиной появления в помещении конденсата и повышению влажности;
  • свежий кислород и его постоянный приток, необходимы для нормальной жизнедеятельности организма человека.

Обустройство системы вентиляции можно осуществить своими руками, для этого важно подобрать соответствующий проект и провести необходимые расчеты.

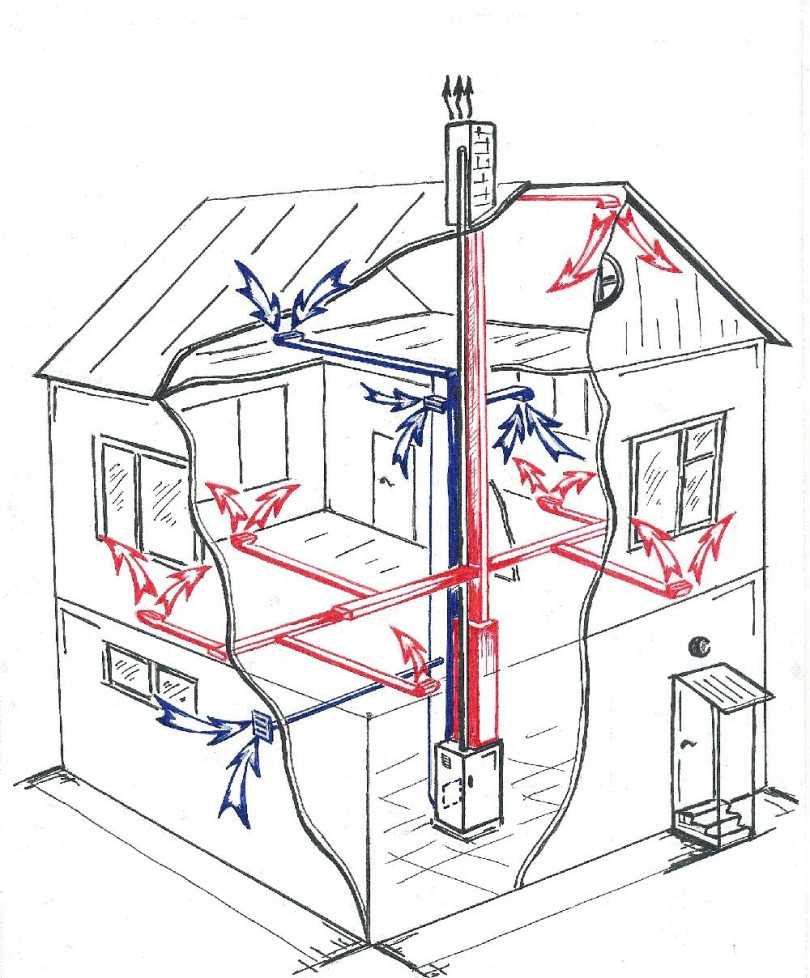

Как работает естественная вентиляция в частном доме

В старых домах приточный воздух может попадать внутрь через небольшие щели в оконных проемах, отверстия между нижним краем дверного полотна и полом. Если в доме используются пластиковые стеклопакеты и применяются современные герметизирующие материалы, для притока чистого уличного воздуха придется дополнительно монтировать в оконных проемах или стенах специальные приточные клапаны.

Выходные отверстия обязательно монтируются в кухнях и санузлах – помещениях, в большей степени нуждающихся в отведении влаги, запахов, продуктов горения. Жилые комнаты нуждаются в проветривании в меньшей степени.

Естественная и принудительная вентиляция

Итак, свежий воздух извне попадает в дом, прогреваясь до температуры окружающей среды за счет работающих отопительных приборов, конвекции и теплообмена с аккумулирующими тепловую энергию конструкциями. Отработанный воздух, насыщенный углекислотой, запахами и примесями, постепенно продвигается к выходным каналам.

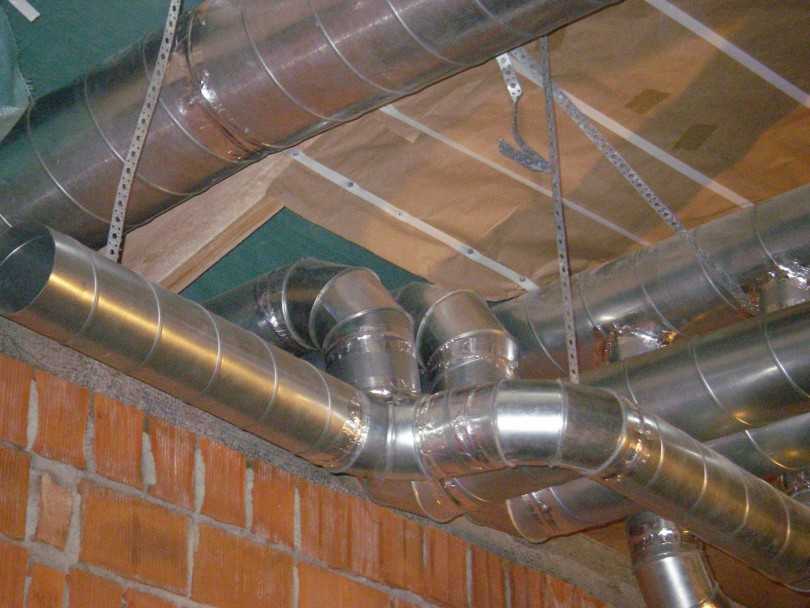

Воздуховоды, где из-за разности давления и температуры внутри помещения и снаружи возникает воздушная тяга, проходят через чердачное помещение и кровлю, оканчиваясь оголовками специальной конструкции.

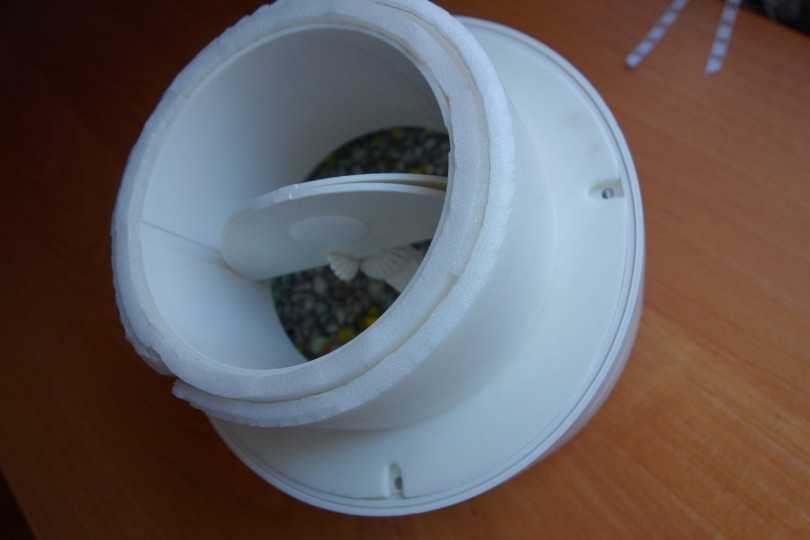

Чтобы вентиляция осуществлялась максимально эффективно, все помещения в доме должны оборудоваться либо приточным клапаном, либо выходной отдушиной. В некоторых комнатах целесообразно устанавливать оба элемента сразу.

При планировании перемещения воздушных масс можно руководствоваться следующими правилами:

  • Каждая жилая комната должна иметь пути для свободного поступления воздуха снаружи.
  • Отдушины обязательно должны присутствовать в ванной комнате, кухне, санузле. При наличии домашней бани, прачечной, мастерской, там также стоит предусмотреть отдельные каналы.
  • И отдушина, и приточный клапан понадобятся в помещениях с газовым оборудованием, тренажерных залах, жилых комнатах, отделенных от ближайшего вентканала двумя и более глухими дверями.

Подвальные помещения и погреба также обязательно должны проветриваться.

Как сделать естественную вентиляционную систему своими руками

Естественная вентиляция работает, базируясь на физических законах — за счет разницы теплого воздуха в помещении и холодного на улице (теплый воздух легче) а также на разнице давления. Исходя из этого, придумали незамысловатую конструкцию, котору сделать в частном доме достаточно просто: в центре будущего жилища, чаще всего в несущей стене, прокладывается канал с сечением около 130–140 мм. От него проводятся горизонтальные ответвления диаметром 100–100 мм в комнаты дома.

Устройство вентиляционной системы

Правильный монтаж

Вентканал в стене

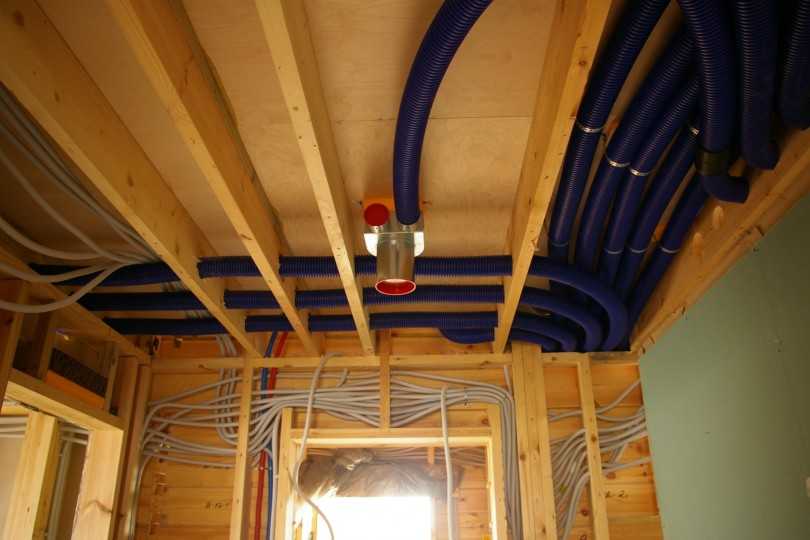

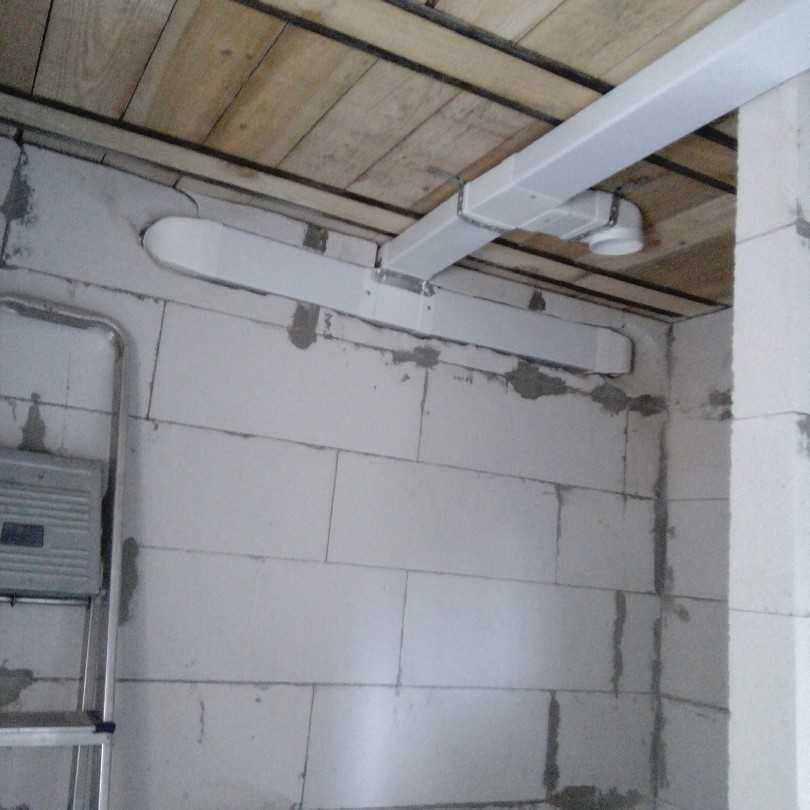

Для организации разводки используют пластиковые трубы. Дальше в работу вступает физика — более теплый комнатный воздух под давлением и за счет силы тяги вытягивается наружу, более холодный уличный воздух поступает в комнаты по специально-сделанным каналам, либо естественным образом (дверные проемы, открытые окна и т.д.).

Размещение приточных каналов в стене

Основные рекомендации:

  1. Толщина стенок вытяжного канала должна быть не менее полутора кирпичей. Иначе воздух в ней будет быстро охлаждаться и произойдет обратный процесс — воздух будет не вытягиваться, а поступать в комнаты.
  2. Труба на выходе вытяжного канала на крыше должна быть выше конька. В противном случае завихрения крыши помешают нормальной работе тяги.

Вывод системы на улицу

Главный проточный канал, как описывалось выше, делается стандартным образом. А вот приток свежего воздуха, поступающего с улицы, можно организовать двумя способами — либо сделать проточные каналы в подоконниках, либо зазоры в окнах. При выборе второго способа лучше использовать металлопластиковые окна, имеющие перед деревянными одно конкурентное преимущество — повышенный уровень шумоизоляции. Этих мер будет достаточно, чтобы в необходимой степени вентилировать помещение дома.

Приток свежего воздуха крайне необходим

Если говорить о преимуществе использования естественной вентиляции частного дома перед принудительной (фильтры, радиаторы и прочее), нужно акцентировать внимание на двух пунктах — шум и частота воздуха. Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись)

А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов

Естественная вентиляция не предполагает наличие дополнительного оборудования (по крайней мере, без него можно обойтись). А это значит, что в доме не будет посторонних шумов от работающих вентиляторов и радиаторов.

Многие люди, устанавливая воздухоочистительные фильтры, забывают, что они требуют постоянной замены. После длительного использования фильтр загрязняется и воздух, проходящий через него, не очищается, а снабжается дополнительной дозой пыли и прочих веществ, делающих его еще более загрязненным. Контролировать воздухообмен при естественной вентиляции не нужно — тем более что часть крупных частиц, приходящих в дом с улицы вместе с воздухом оседает на подоконниках, где их можно с легкостью убрать влажной тряпкой. А если предположить, что влажные уборки проводятся в доме регулярно, то никаких дополнительных неудобств это вызвать не должно.

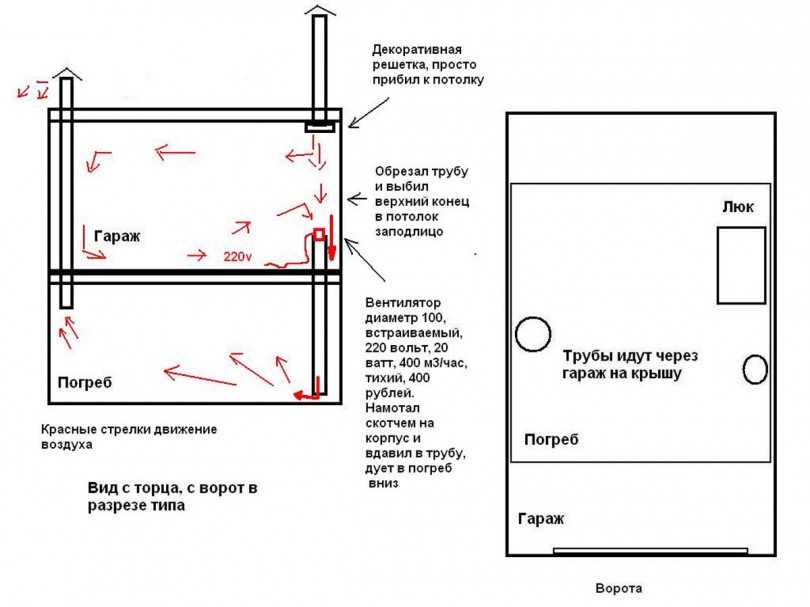

Как вентилировать подпол в срубе если он у вас есть?

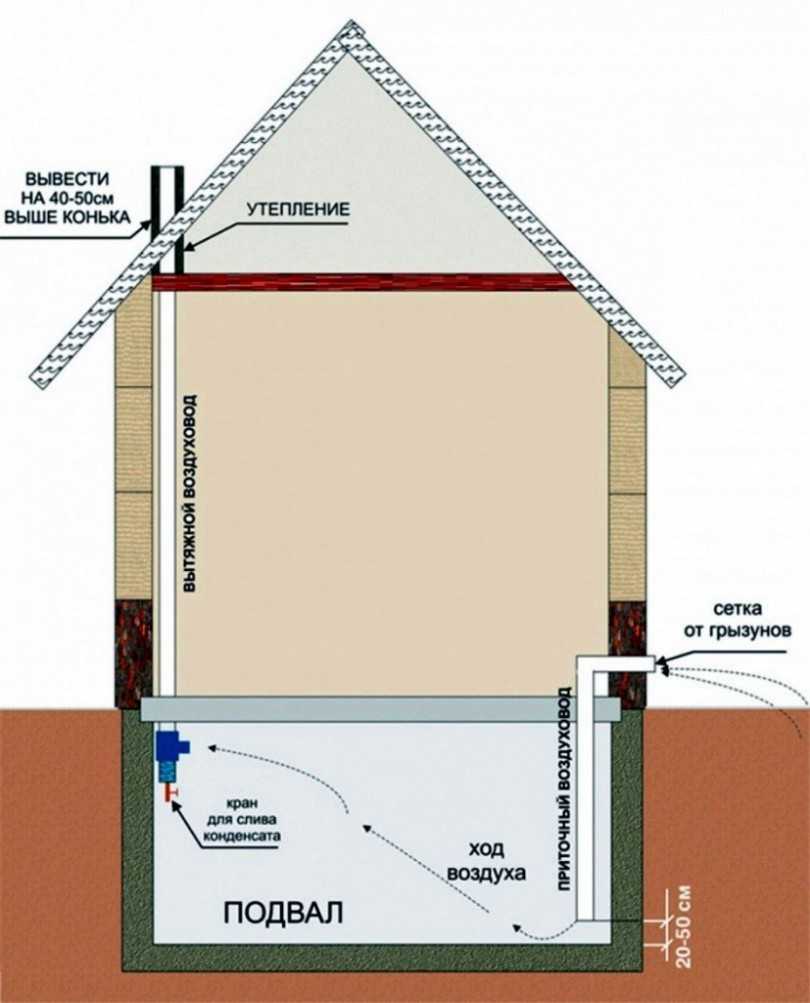

Чтобы застоявшийся воздух в подполе не привел к появлению грибка, плесени и дом попросту не начал прогнивать, в фундаменте оставляют небольшие продухи

Все эти проёмы важно закрыть решетками против грызунов. Чтобы подпол не промёрз и не покрылся инеем, на зиму продухи полностью закрывают.

Как вентилировать санузел в доме из бревна?

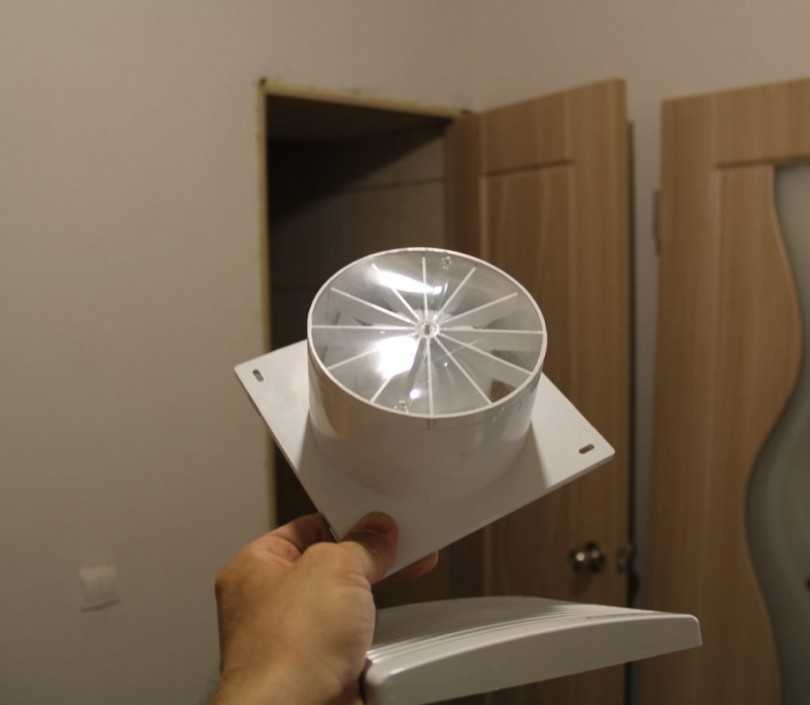

В ванной комнате стены и пол сруба наиболее подвержены впитыванию влаги, поэтому одной лишь естественной вентиляции будет недостаточно. Мы рекомендуем установить принудительную вентиляцию, причём с отдельным отводом. Это необходимо для того, чтобы неприятные запахи не распространялись по жилым комнатам. Для удобства, вытяжной вентилятор можно подсоединить к выключателю, так при включении света в санузле, вытяжка заработает автоматически.

Как вентилировать кухню в срубе?

Здесь вам на помощь придёт классическая вытяжка. Её необходимо размещать прямо над плитой, на высоте около 0,7-1 метра над ней. Желательно, чтобы сама вытяжка была хотя бы на 10 см  шире вашей плиты. Выводить вытяжной вентиляционный канал в кровлю необязательно, достаточно вывести его в стену возле кухни.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

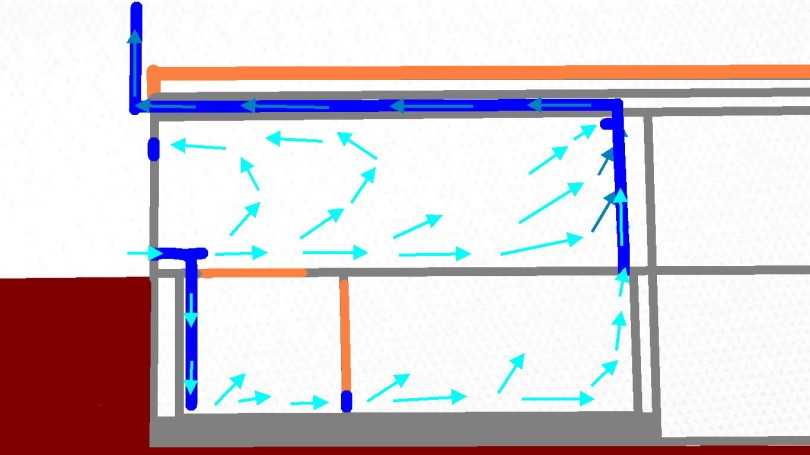

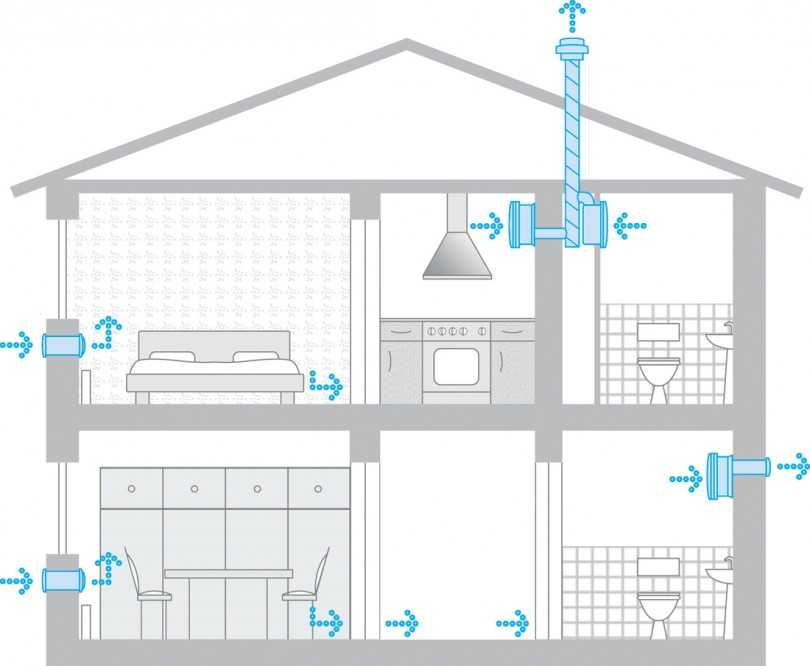

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

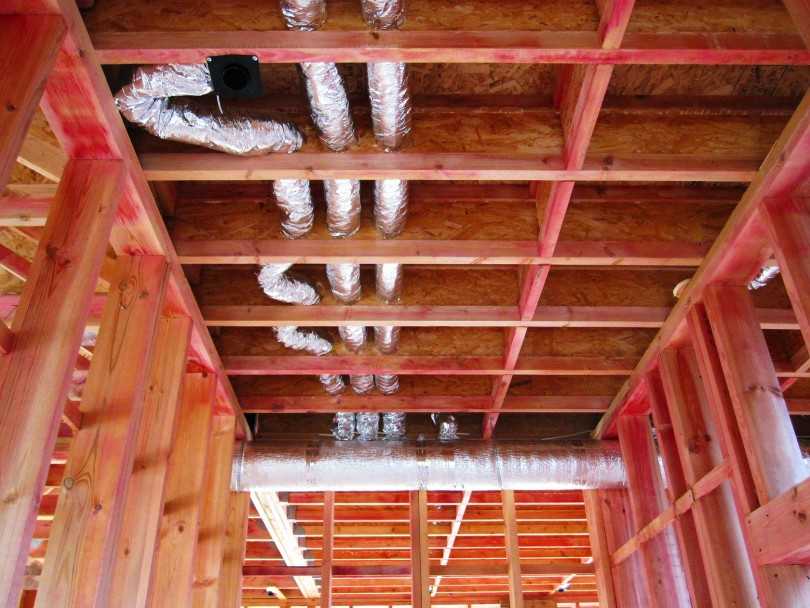

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

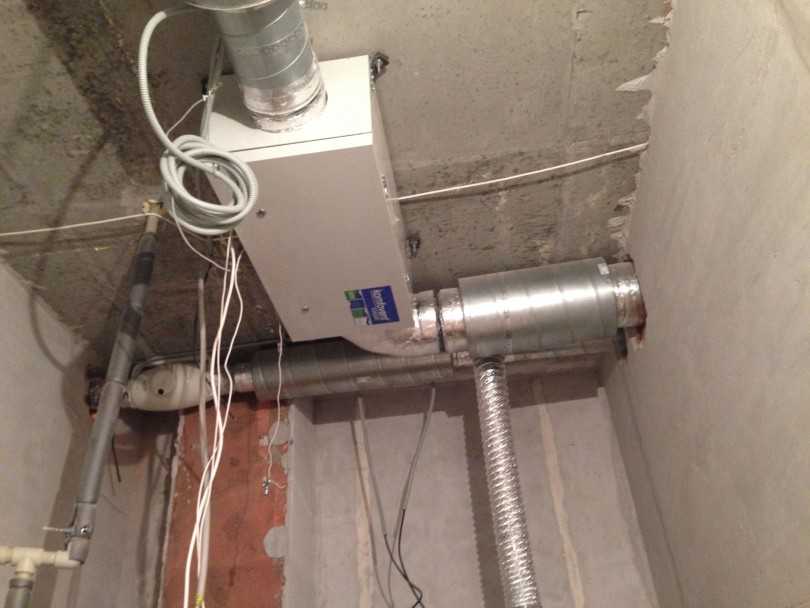

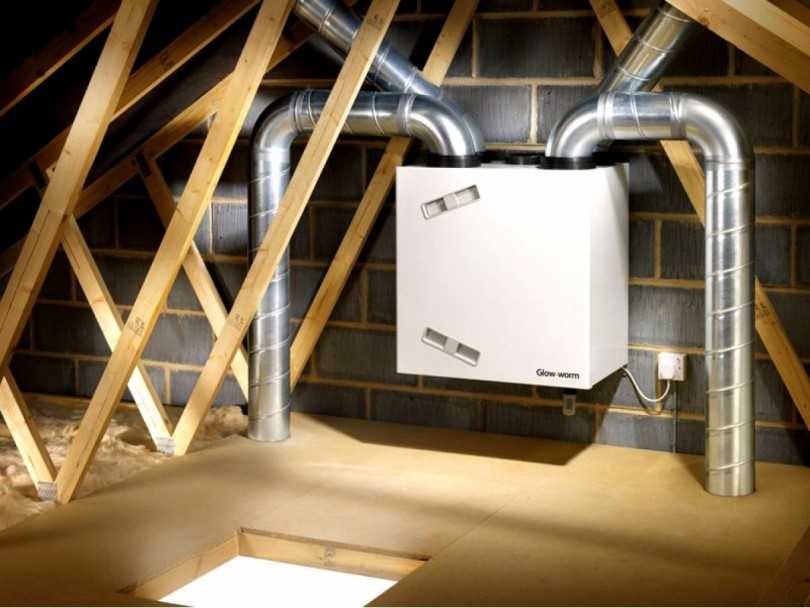

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Оптимизация работы естественной вентсистемы

Недостатки такого типа вентиляции хоть и не являются критичными, но могут серьезно влиять на эффективность работы системы в целом. Можно попытаться свести их к минимуму, внеся в конструкцию узлов некоторые изменения.

Приточные клапаны можно оборудовать датчиками влажности и температуры, в соответствии с показаниями которых будет регулироваться объем поступающего с улицы воздуха. Другое любопытное решение – включение в схему грунтового теплообменника. Расположенный ниже точки промерзания грунта, этот воздуховод в любое время года имеет одинаковую температуру. Проходя по нему, приточный воздух прогревается в холодное время года и охлаждается – в теплое.

Иногда вместо приточных клапанов монтируются элементы принудительной системы вентиляции – проветриватели или бризеры. Устройства гарантируют непрерывный приток заданного объема воздуха и его дополнительную фильтрацию. Разумеется, эти узлы потребуют подключения к источнику электричества.

Нужна ли вентиляция в частном доме

Многие строительные материалы, созданные руками человека, не имеют способности «дышать», они достаточно цельные, не имеют пор и щелей. В помещениях, возведенных из таких материалов, не происходит достаточной циркуляции и обновления воздуха, в результате чего его параметры выходят за пределы допустимых. А это напрямую сказывается на самочувствии жителей частного дома. Основные показатели качества микроклимата, такие как его температурный режим, процент влажности, количество примесей и вредных веществ регламентируются на государственном уровне с помощью нормативных документов (ГОСТ и СНиП). Чтобы поддерживать эти параметры на оптимальном уровне, необходимо тщательно продумать, рассчитать и смонтировать систему вентиляции. Вентиляционная система должна выполнять две задачи:

  • выводить уже «отработанный» воздух, содержащий запахи, гарь, сажу, пыль и другие примеси;
  • предотвращать воздушные застои;
  • обеспечивать бесперебойный приток чистого воздуха.
