Как самостоятельно сделать электропроводку в бане

Способы прокладки

«Земляной»

Относится к наиболее верным способам, к сожалению, его выбор не всегда возможен. Прежде всего, необходимо окончить все «земляные» работы и убедиться в удобстве проложения кабеля. Он является дорогим, имеет 4 медные жилы с сечением 10 мм2.

Кабель оснащен защитным покрытием, кладется под землей, тем самым являясь очень прочным и высоконадежным. Стальная защитная оболочка позволяет защитить электрокабель от всевозможных грызунов (кротов, крыс и т.п.). Также, электропровод неуязвим к земляной усадке.

Упаковывая кабель, не следует использовать стальную трубу, поскольку в ней собирается конденсат, который чревато сказывается на долговечности провода.

Стальные трубы применимы для вертикальной прокладки (прим.: крепление на столбе, на стене). Применяются зачастую трубы не более 2 метров.

Этапы укладки кабеля под землей:

Выкапывается ров на глубину 0,7 – 1 м. В него высыпается песок или рыхлая земля, высота слоя – около 10 – 15 см. Затем кабель снова засыпается слоем песка либо рыхлой землей.

Для провидения кабеля в сооружение, применяют металлическую втулку. Ее назначение – защитить провода при перемещении, а также окончательно усадить деревянную стенку

Все эти процедуры должны проводиться с наибольшей внимательностью и осторожностью.

С кабеля снимают его защитное покрытие прямо перед подключением к щитку. Затем уже можно электропровод подключить к автомату, сделав заземление и защиту от ударов молнии.

Прокладка кабеля «воздушным» способом

В случае, если потребитель выбирает более простой и экономический способ прокладывания провода по воздуху, то нужно учесть следующие факторы:

1. Если, расстояние от дома до баньки составляет 20 30 м, нужно поставить опору, ликвидировав провисание кабеля. Для «проложения» провода по воздуху применяется специальная растяжка, либо изоляторы, изготовленные из фарфора.
2. Электрокабель должен протягиваться на конкретной высоте. Над проезжей дорогой его высота – не ниже 6 метров от уровня земли. Над пешеходными дорожками – не ниже 3,5 – 4 м. К самой бане кабель монтируется на высоте 2,75 – 2,90 м.
3. Часто используется так называемый «самонесущий» изолированный провод. Его длительность работы рассчитана примерно на 25 лет. Такие кабеля имеют крепкое атмосферостойкое покрытие и специальные несущие элементы, которые неуязвимы к перегрузкам. Сечение такого провода порядка 16-20 м2и пропускная способность не более 63-65 А. В случае однофазного подключения – на выходе мощность равна 14 кВт, а если 3-х фазное – 42 кВт. Главный минус такого рода кабеля – это его не высокая пластичность.
4. СИП (самонесущий изолированный провод) – предназначен для ввода в само помещение бани. В саму парилку запрещено вводить провода из алюминия, разрешается проводить кабеля типаNYM, НГ либо ВВГ.

Тип ВВГ часто применим для подсоединения освещения (сечением 3 х 1,5) и подсоединения розеток (3 х 2,5).

Внутренняя разводка в бане: основные этапы

При конструировании электропроводки, следует отметить следующие этапы:

• монтаж щитка;
• разведение от щитка;
• монтаж светильников;
• монтаж розеток;
• монтаж электронной печки;

Схема электропроводки в бане

Для того, что грамотно выполнить электромонтаж необходимо перед приобретением материалов и комплектующих составить схему электроснабжения.

Схемой необходимо предусмотреть:

• Наружные сети, которые можно выполнить по воздуху или в земле. Вариант прокладки выбирается индивидуально застройщиком, в зависимости от технических и финансовых возможностей, требуемого дизайна;
• Устройство ввода (электрического щита), и при необходимости – узла учета электроэнергии;
• Внутреннюю разводку, в соответствии с экспликацией помещений и предъявляемым к ним требованиям. Определяется количество светильников и установочных изделий (выключателей и розеток), а также нагревательного оборудования (электрических печей, обогревателей и т.д.);
•  Устройство контура заземления.

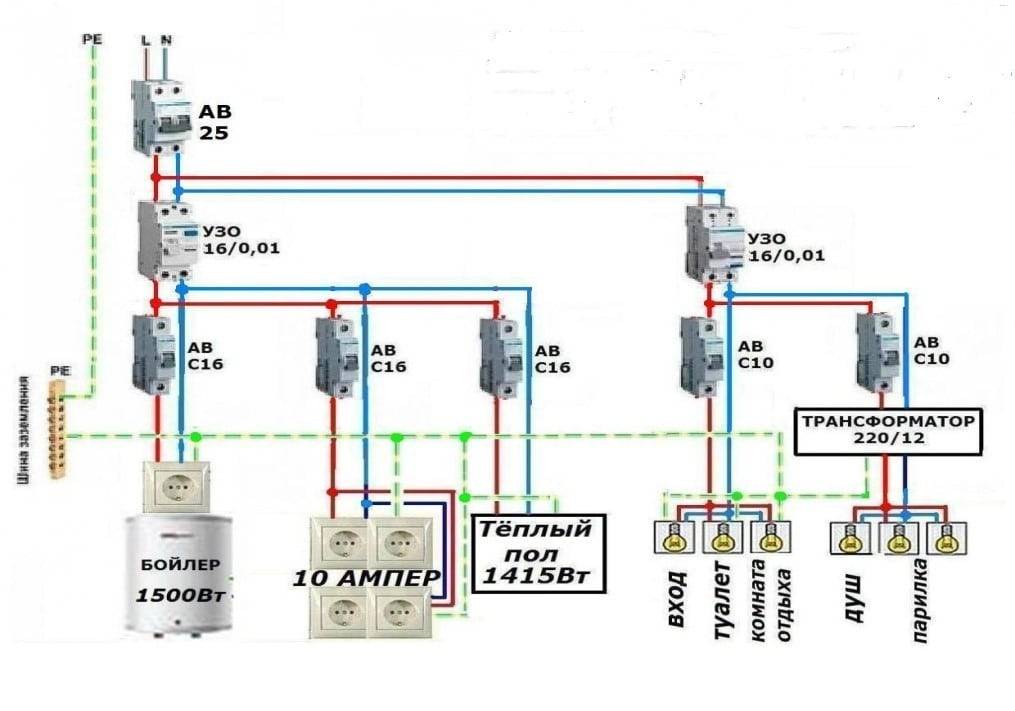

Вариант схемы электроснабжения может выглядеть следующим образом:

Схема электропроводки в бане

Основные требования к созданию проводки в бане

Из-за наличия условий для передачи напряжения к человеку установлены особые требования к проводке в бане, поскольку рядом вода и источники воздействия на целостность проводов. Не забывайте о способности материалов к возгоранию, поскольку обычно бани создают из дерева оно может загореться в случае короткого замыкания где-то в сети.

Выделим перечень основных требований:

Вводной распределительный щиток рекомендуется монтировать в защищенной области строения – это может быть специальное место, выделенное для него, тамбур либо отделение для отдыха. Необходима установка дополнительного УЗО либо дифавтомата с чувствительностью на утечку тока менее, чем в 0,05 Ам на основе требований IP 44.

Если есть возможность используйте оборудование с защитой на уровне IP55, поскольку кабели, использующиеся для него обладают тремя жилами и собственным заземлением с изоляцией стойкой в температурном режиме от -40 до +130 по Цельсию.

Желательно применить неразъемную линию подачи электрического тока от щитка ко всем потребителям. Это очень удобно и возможно, поскольку баня обычно не обладает большими размерами. И это поможет избавиться от использования распределительных коробок.

Рекомендуем монтировать провода в металлорукава либо огнеупорные версии гофры. Изоляцию разрешается создавать на основе невозгораемых материалов либо с эффектом самозатухания.

Элементы проводки закрепляются с помощью различных диэлектриков, а саморезы, шурупы либо гвозди полностью исключены.

Вся информация, касающаяся безопасности электропроводки в бане содержится в ПУЭ. Потратьте немного времени и изучите правила, поскольку в них раскрываются очень важные моменты способные облегчить процесс монтирования правильной электропроводки. Ознакомьтесь с фото проводки в бане чтобы вы знали, как она выглядит в правильных примерах.

Схема электропроводки в бане и инструкция по работе

схема проводки

Перед строительством бани, необходимо продумать точное расположение всех электрических выходов. Важным пунктом является продумать установку проводов в местах, где кабель будет находиться в месте, не мешающем строительству и дальнейшего длительного использования.

Имеется 2 разновидности установки электропроводов:

• внешний;
• внутренний;

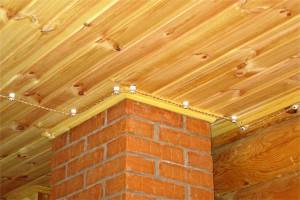

В случае, если здание бани полностью деревянное, то наиболее предпочтительным будет внешняя установка проводов.

Преимущества данного способа:

1. Отпадает необходимость делать канавку в стене (штроба).
2. Всегда доступность к кабелю, поскольку монтаж провода делается, используя специальную коробку.
3. Всегда можно внести изменения в планировку и разводку.
4. Значительно повышается уровень пожаробезопасности.

Внутреннее разведение чаще применимо в кирпичных, либо бетонных сооружениях бани.

Провод укладывается в проделанный ров (штробу) и необходимо продумать выводы всех разъемов:

1. Вывод под светильники (преимущественно в середине потолка, по краям).
2. Вывод под выключатель.
3. Вывод под электрокаменку.
4. Вывод для панели управления температурой.
5. Вывод под розетки, будучи установленные вне парилки.

Самое главное условие всех электропроводящих устройств в бане – это обеспечение полной влагозащиты. Коррозия может привести к выходу из строя всех приборов, даже пластиковые элементы являются уязвимыми к коррозионной стойкости, так как имеют металлические детали.

Трансформатор, который будет питаться напряжением 220 В должен быть смонтирован в совершенно сухом месте. Сквозь стену парилки допускается «проводить» 12 В. Установка розеток в парилке категорически запрещена.

В случаях, если в бане спланировать установку стиральной машины, то и монтаж ее нужно проводить в сухом месте, а также устанавливать розетку недалеко от нее. Не стоит забывать про нагревательный бак, который требует отдельный отвод.

По периметру территории, где располагается здание баньки, следует смонтировать контур заземления, щиток следует оборудовать автоматом, либо устройством защитного отключения с номинальным током не более 40 мА. Как альтернативу – можно в щитке установить понижающий трансформатор Штиль Т-220/12.

Если появляется необходимость поставить датчик на электропечь (электрокаменку), рекомендуется ставить исключительно низковольтный вариант, примерно на 1 метр до пола и как можно дальше от электрокаменки. Зачастую, электропечь подключают по кабелю, ведущему от щитка через стену в парилку.

Пошаговая инструкция работ:

1. Следует обеспечить баню отдельной линией электроснабжения, ведущую от главного корпуса щитка.
2. Рассчитать основные параметры автомата.
3. Выбор сечения электрокабеля.
4. Выбирается один из двух основных способов проложения провода (под землей / по воздуху). Выбор этот делается из учета всех особенностей конкретного расположения щитка, здания бани и других нюансов.
5. Установка розеток и лампочек (эти токоведущие приспособления не рекомендуется монтировать в парильной комнате). Они должны быть не уязвимы к воздействию влаги.
6. Все провода необходимо прокладывать по рациональному расстоянию, не оставляя излишнего провисания и скручивания. При прокладке по стенам, они должны быть плотно закреплены. (Кабеля запрещено прокладывать над отопительными элементами).

Правила установки и разводка кабеля от электрощитка

Необходимо выбрать правильное место для крепежа электрощита, поскольку от него будет подпитываться вся электрификация бани.Стоит отменить самые важные требования:

1. Щиток должен располагаться в месте, где к нему будет свободный доступ.
2. Щит не разрешается устанавливать в парилке и других пожароопасных помещениях.
3. Комната с установленным щитом должна иметь хорошее освещение.

Как правило, щиток устанавливается в прихожей комнате или комнате досуга. Верхняя его часть корпуса должна располагаться на высоте от пола не ниже 1,5 – 2 м.

Однофазная проводка должна иметь как минимум 3 жилы. Согласно нормативным документам фазовая жила должна иметь серый цвет. Она подключается к верхнему разъему вводящего автомата. От нижнего разъема отходящего автомата происходит перемещение на верхние клеммы отходящих автоматов.

Нулевая жила (голубоватого цвета) находится на нулевой колодке. Защитная (зеленовато-жетлая) – на защитной.

Жилы фаз кабелей, которые отходят на нагрузку, подключаются к нижним контактам автомата.

Все электрокабели должны быть очень аккуратно подключены к щиту, автоматы монтируются, учитывая нагрузку на провод.

Для разводки, прежде всего, в помещении бани должна быть схема электропроводки. При ее формировании следует основываться на следующих нюансах:

1. При наличии кирпичных стен – проводка будет спрятана под слоем штукатурки.
2. При наличии деревянных стен, проводка может быть открытой и проходить по поверхности стен.
3. Все кабеля требуется прокладывать только в вертикально или горизонтальном положениях. Не должно быть переломов или перекручивания.
4. Все провода следует размещать в менее видимых или наглядных местах.
5. Электророзетки, выключатели, щитовые коробки запрещается устанавливать в помещениях, имеющие высокие температурные перепады и различные уровни влажности.
6. Соединение жил должно сварено либо спаяно.
7. Запрещен монтаж электропроводов над печью.
8. Нужно обязательно задействовать защитное «зануление».

схема электропроводки в бане

Основные этапы монтажа электропроводки в бане

Монтаж электропроводки в бане включает в себя несколько основных этапов:

• установку электрического щитка;
• разводку от электрощитка;
• подключение светильников;
• подключение розеток;
• подключение электрической печки, если она есть.

До того как правильно провести электропроводку в баню, ознакомьтесь с правилами монтажа электрического распределительного щитка

Крайне важно выбрать правильное место для его установки, ведь от щитка будет питаться вся банная энергосистема

Следует помнить, что:

• доступ к электрощитку должен быть свободным;
• место, где располагается щиток, надо хорошо проветривать;
• его нельзя обустраивать в парной и иных пожароопасных помещениях;
• в комнате, где установлен электрический щиток, необходимо хорошее освещение.

Если в деревянной бане проложена однофазная электропроводка, питающий кабель обязан содержать как минимум 3 жилы. По новому ГОСТу цвет фазной жилы должен быть серым. Если же провода произведены ранее, то она может быть белой или коричневой. Жилу крепят к верхней клемме вводного автомата, при помощи перемычек фазную жилу с нижней клеммы частично перемещают на верхние клеммы отходящих автоматов или разводят на автоматы посредством распределительных шин.

Нулевую жилу синей или голубой окраски выводят на нулевую колодку, а желто-зеленую защитную жилу — на защитную колодку или на вваренный в щиток болт. Фазные жилы кабелей, которые отходят к нагрузке, подключают к нижним контактам автоматов

Входной и отходящий кабели очень осторожно укладывают в щиток, после чего выводят из него через гофротрубу. УЗО и автоматы монтируют, учитывая уровень нагрузки на кабель

Чтобы грамотно подобрать сечение кабеля, необходимо знать нагрузку

Существуют специальные таблицы, по которым можно выбрать подходящие провода в зависимости от мощности приборов, на которых она, как правило, непременно указывается, поэтому на данный аспект следует обратить особое внимание

1. Если в бане будут работать лишь осветительные приборы, их суммарная мощность составит приблизительно 1—2 кВт.

2. Если в бане нет электрической печки, то общая мощность будет колебаться в пределах 5—6 кВт.

Требуется предусмотреть запас мощности порядка 20 %. К примеру, суммарная мощность в бане составляет 5 кВт, следовательно, проводка должна быть рассчитана на 6 кВт. Для такой мощности подходит кабель ВВГнг-LS, обладающий сечением 3×4 — 4 мм2. Кабели, отводимые на освещение, имеют сечение 1,5 мм2 (3×1,5), а на розетки — 2,5 мм2 (3 × 2,5).

Чтобы выбрать входной автомат, надо знать суммарную мощность, рассчитать ток, поделив значение общей нагрузки на напряжение (например, 6000:220 = 27 А).

В помещениях с повышенными температурой и влажностью запрещено монтировать розетки, выключатели и монтажные коробки, так как со временем в них неминуемо скопится влага, что приведет к короткому замыканию.

Но и автомат желательно выбирать с запасом. В данном случае он должен быть рассчитан на 32 A.

В самом щитке нужно подписать каждый автомат, указав, за какие именно электрические приборы он отвечает.

Рядом с электрическим щитком желательно повесить схему электропроводки строения. Не рекомендуется забывать о подключении УЗО: они отключают источники питания, если те по какой-то причине контактировали с водой. Это позволит спасти жизни посещающих баню людей. От возгорания обезопасит устройство защитного отключения с током отсечки. Все жилы в клеммниках должны быть прочно зафиксированы, чтобы избежать нагревания участка из-за неплотного зажима.

Проводка от щитка в бане своими руками: земляной метод

При выборе такого метода необходимо защитить провода от вредителей: крыс, кротов или насекомых. Для этого следует приобрести кабель со стальной защитой. Не советуем использовать трубы для защиты. В них накапливается вода, которая в дальнейшем приведет в коррозии стальных элементов. Ее можно применять лишь при вертикальном расположении проводов. В таком случае, накопленный конденсат просто скатится вниз.

Вот что вам потребуется сделать для укладки кабеля земляным способом:

• Выкопайте траншею. Глубина ее должна составлять не более метра. Далее посыпьте дно песком, проложите провод и затем опять посыпьте песком. Затем можно закапывать яму.
• Для того, чтобы провести кабель внутрь бани, используйте железную втулку.
• Защитное покрытие необходимо оголить прямо перед подключением к щитку. До этого удостоверьтесь в корректном заземлении и отводе от грозы.

В бане и парилке — разница

Мы уже говорили выше, что проводка в парилке отличается по ряду важных пунктов от разводки электропроводки в бане.

СОВЕТ! Проще всего будет тем владельцам бань, которые закладывали проводку уже в проект строительства. Потому что только так соблюдение нормативов не будет делом случая.

В парилке

Электропроводка в парилке: провода отсутствуют

В идеальной парилке провода отсутствуют — они идут снаружи, а внутрь попадают исключительно для подключения светильников.

Возникает вопрос: а надо ли использовать более дорогие термоустойчивые провода для электропроводки в парилке бани? Тем, у кого нет выхода, и приходится вести проводку внутри стен парилки — да, обязательно. Если же вы ведете по правилам — только через стену к светильнику, то это вопрос простоты замены провода.

Дело в том, что простая ПВХ изоляция обязательно со временем разрушится на том участке, который подвергается действию высокой температуры. Обычно это на входе провода в светильник. Поэтому рекомендуется этот участок делать термоустойчивым.

В парилке с электропечью

Электропечь используется только в сауне, (потому что мы ставим под сомнение способность электропечей без парогенератора создавать режим русской бани).

Расчет мощности обычно делается упрощенно, по кубатуре помещения, исходя из соотношения 1-1,5 киловатта на кубометр. Следовательно, вам достаточно исходить из одного или полуторного объема парилки. Предположим, что дана парная 1,8*1,4*2,1 (ДШВ). Ее объем — 5,3 кубометра. Следовательно, мощность печи от 5 до 8 кВт. И это еще маленькая парная!

Понятно, что такую силовую установку не ставят на обычную розетку (тут сила тока 23-36 А, а обычная розетка выдерживает 10-16 А). Провод выводится наружу и там подключается к силовой розетке (они бывают разной мощности).

Термостойкие провода нужного сечения прилагаются к самой печке, так что вам их только вывести и подключить.

КСТАТИ! Вилка с заземлением требует заземления в розетке, это же не новость, правда?

Но с электропечью связаны еще требования по заземлению. В идеале вы делаете контур заземления еще в процессе строительства, обкладывая периметр металлической лентой, которая сваривается с сеткой на полу, и соединяя ее потом с заземлением в щитке.

Что нужно учитывать при составлении схемы электросистемы

Проводка в бане должна находится в специальной изоляции.

При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.

Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.

Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.

Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.

Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.

Защитная автоматика УЗО

По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.

Электрокаменка в системе электроснабжения

Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.

Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.

Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.

Лампы для бани

Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.

Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.

Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.

В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.

Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.

Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.

Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.

Проводка в бане своими руками

Перед прокладкой проводки вам необходимо подготовить инструмент электрика. Проводка в бане своими руками может выполняться с помощью двух основных методов. При использовании первого способа проводка в бане должна проходить по воздуху. Второй способ включает в себя прокладку проводки подземным способом. При этом виде подключения, если расстояние до бани превышает 30 метров от дома, тогда следует использовать промежуточные опоры.

При прокладке проводки над проезжей дорогой высота кабеля должна составлять не менее 6 метров. Когда свой провод вы будете подсоединять к бане, вам необходимо знать, что кабель должен располагаться на высоте в 2.5 метра.

Наиболее надежным способом считается прокладка провода в земле. Для этого способа прокладки вам следует использовать бронированный кабель. Обычно его сечение составляет 1 см. Мыши не смогут прогрызть этот провод, и он будет находиться в безопасности. При прокладке кабеля лучше не использовать металлические трубы. Эти продукты могут собирать конденсат влаги.

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate.html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.
