Как сделать электростатическую коптильню своими руками

Электростатическое копчение – что это

Метод копчения продуктов известен давным-давно. В промышленности успешно используют электростатические установки, на которых выполняют электростатическое копчение. Обработка данным методом предполагает обработку продуктов дымом, что ведет к тому, что горение проникает в продукты и увеличивает их объем.

Если рассматривать процесс с физической точки зрения, то можно заметить, что прибор работает следующим образом: дым проходит сквозь сетку. Сетка находится под высоким напряжением постоянного тока, так как к ней подключен положительный полюс. Однако сила тока при этом маленькая. Работа прибора способствует ионизации дыма, который проникает в камеру с размещенными продуктами.

Из чего состоит коптильня:

  • Камера для копчения. Отличие от обычной коптильни заключается в использовании креплений для стержней, выполненных из диэлектрика. Кольца и полукольца делают из эбонита, а штыри – из металла. При изготовлении коптильни следят изоляцией от металлического корпуса опор под сетку. Корпус должен быть оснащен плотной крышкой, в которую встроен термометр и штуцер, к которому подключают дымоотвод. Штуцер оснащают шлангом, который выводят в форточку или вентиляцию.
  • Дымогенератор. Обычные приборы работают на опилках или деревянной щепке. Чтобы электростатическая коптильня продуцировала обильный дым, необходимо использовать опилки и щепки из фруктовых деревьев. Регулировать температурный режим можно двумя способами: изменять длину дымохода и установить охладитель дыма.

В состав коптильни входит блок высокого напряжения и блок управления. На эффективную работу коптильни влияет много факторов: плотность дыма и его температура, уровень напряженности электрического поля, влажность в камере, материал, из которого изготовлены электроды, напряжение питания

При использовании установки важно помнить о том, что она представляет устройство повышенной опасности

Процесс копчения в электростатической коптильне.

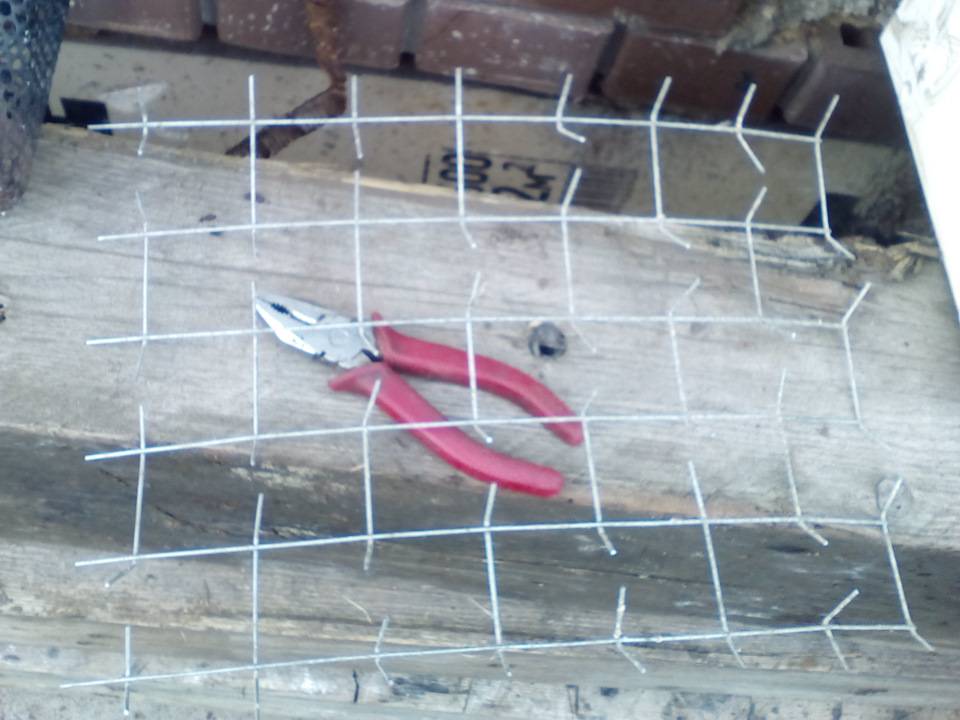

Анодная сетка устанавливается на расстоянии 10 см. от влагосборника, к ней подводится плюсовой кабель от генератора высокого напряжения. В коптильной камере на перекладину развешивается продукты – сало, птица или рыба. В продукты втыкаются крюки, соединенные с минусовым проводом. Далее, заправляется дымогенератор топливом – ольховыми или буковыми опилками, включается компрессор для создания тяги в дымогенераторе. Далее, при помощи обычной газовой зажигалки, через отверстие внизу нашего источника дыма, поджигаем топливо, патрубок вводим в коптильную камеру.

Электричество не подаем до тех пора, пока не увидим, что через наш дымоотвод, установленный на верхней крышке коптильной камере, не пошел дым. Это будет сигнализировать нам о том, что камера достаточно заполнена дымом. Далее подаем напряжение, и оставляем 2 часа, контролируя температуру в камере, через выведенный термометр. Корректируем температуру увеличением длины дымохода. Температура в камере должна быть в пределах 22-23 градусов Цельсия. После окончания копчения рекомендуется дать продукту дозреть в холодильнике еще пару дней. Через пару дней результат нашей работы можно выкладывать на стол. Приятного аппетита!

Как соорудить своими руками стационарную деревянную коптильню холодного копчения на домашнем участке

Этот вариант подойдет всем, у кого найдется небольшой участочек длиной 3-4 метра. Если у него имеется еще и небольшой уклон, то будет вообще идеально. Как и на любой классической стройке, все начинается с земляных работ.

Подготовка основания

Шкаф из дерева лучше ставить на основание, чтобы продлить срок его службы. Для этого сооружают легкий фундамент типа монолитной плиты, на котором выкладывают основу из шлакоблока или кирпича. Процесс заключается в выполнении нескольких этапов:

  • Отметить прямую линию длиной около трех метров. Выкопать по ней траншею глубиной 40-50 см.
  • С одной стороны рва (внизу склона) сделать яму под топку шириной 50 см и длиной 70 см, глубина – 30-40 см.
  • С противоположной стороны траншеи выкапывается яма под основание камеры со сторонами по 1 метру, глубина – 30-40 см. Чтобы устройство домашней коптильни холодного копчения отвечало всем требованиям, глубина должна быть такой, чтобы хватило места для укладки дымоходной трубы.
  • Уложить металлическую или керамическую трубу диаметром 120-200 мм в траншею и проверить ее положение. Конец, который обращен к коптильной камере, должен заходить в нее посредством колена снизу.
  • Засыпать в приготовленные ямы для топки и шкафа слой 8-10 см щебня, утрамбовать его и залить бетоном. Фундамент топки нужно заливать так, чтобы его верх оказался на 100-120 мм ниже дымохода.

Кладка топки и основания под коптильную камеру

Итак, раствор схватился, и можно начинать строительство своими руками печи и основы для деревянной коптильни холодного копчения, причем, уверенно. Не стоит бояться кажущихся на первый взгляд сложных операций. Все довольно просто, если придерживаться установленной схемы.

Сооружение топки

  • Для кладки топки нужно замесить раствор на глине. Нанести мастерком слой смеси на фундамент и приступать к укладке огнеупорного кирпича. Кладут его плашмя вдоль топки, образуя стенки печи. Если есть готовая дверка, то количество рядов кирпича будет зависеть от ее габаритов. В основном бывает достаточно три-четыре ряда.
  • Верхнюю часть топки делают съемной, для этого подойдет лист металла или те же кирпичи.
  • Тыльную стенку, которая будет контактировать с дымоходной трубой, заделывают раствором и кирпичными обрезками после сборки основания для камеры и установки трубы.

Сборка каменного основания для коптильной камеры

Поскольку в этой части особо высоких температур не бывает, то эту часть конструкции делают из обычного красного кирпича или шлакоблока на цементно-песчаном растворе. Размеры основания – метр на метр, но они могут быть изменены в соответствии с личными требованиями.

  1. Работа будет выполнена без ошибок, если после сборки топки уложить дымоходную трубу, и продолжить кладку основания под шкаф.
  2. Тумба должна находиться выше уровня земли, чтобы уберечь детали из дерева от влаги.

После монтажа конструкции не помешает проверить ее работоспособность посредством пробного розжига. На противоположной стороне трубы должен выходить дым. Если все нормально – приступаем к устройству деревянной части коптильни холодного копчения, которую также собираем самостоятельно.

Сборка и усстановка коптильной камеры из дерева

Монтаж шкафа начинаем со сборки каркаса. В нашем случае будем использовать брус сечением 25х50 мм и длиной 1 300 мм. Таким образом, высота камеры получится 1,3 метра, а основание сделаем 900х900 мм. Монтажные работы выполняются в следующей последовательности:

  • Порезать брус на необходимые заготовки и собрать силовой каркас сооружения.
  • Прибить к каркасу в вертикальном положении шпунтованные обшивочные доски с трех сторон.
  • Установить в крыше металлический дымоход с шибером и зашить ее досками.
  • Внутри каркаса разместить крепления для решеток или прутьев для подвешивания продуктов.
  • Собрать дверь и повесить ее на навесах, приладить защелку для закрывания. По периметру нужно поставить уплотнитель.
  • Готовое изделие закрепить на основании через брус при помощи дюбелей. Как вариант, можно использовать уголки и анкеры, через которые фиксируется весь шкаф.

Остается защитить крышу камеры шифером или металлочерепицей. На дне шкафа нужно соорудить лоток из металла для сбора жира, но так, чтобы он не мешал прохождению дыма. Для контроля температурного режима есть резон в передней части камеры установить механический термометр.

Сделать самостоятельно коптильную камеру по силам любому мужчине, который имеет опыт столярных работ. При этом затраты минимальны, а качество домашнего приготовления копченостей в разы превышает любой магазинный продукт.

Преимущества копчения

Блюда аппетитно пахнут, и в коптильне горячего копчения изготовленной своими руками, хозяин может приготовить много вкусностей. При этом он потратит намного меньше денег, ведь такие продукты стоят в магазинах достаточно дорого. Готовить самому намного приятней и интересней.

Если вы не знаете, как сделать коптилку, то наши советы наверняка пригодятся вам.

У этого способа есть свои преимущества, поэтому его до сих пор применяют:

  • дым уничтожает микробов и гельминтов, живущих в мясе;
  • в копченостях сохраняются витамины, если их не окуривали при высокой температуре;
  • продукты хранятся долго, поскольку дым «консервирует» их.

Агрегаты устанавливают на приусадебных участках или на даче. Есть и другие плюсы домашних установок: блюда готовятся быстро (мелкая рыба окуривается за 30 мин., птица и сало — 40 мин.).

Коптилка горячего копчения не займет много места в вашем дворе. Вы сможете нагревать ее разными способами: на открытом огне или углях. Есть как стационарные, так и переносные виды.

Конструкцию можно переносить, ставить в сарай или другое сухое место для хранения. Кроме того, установки делают из недорогих материалов, на их изготовление уходит не много времени.

Это интересно: Детские уличные качели для дачи и особенности их конструкций: разбираемся досконально

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

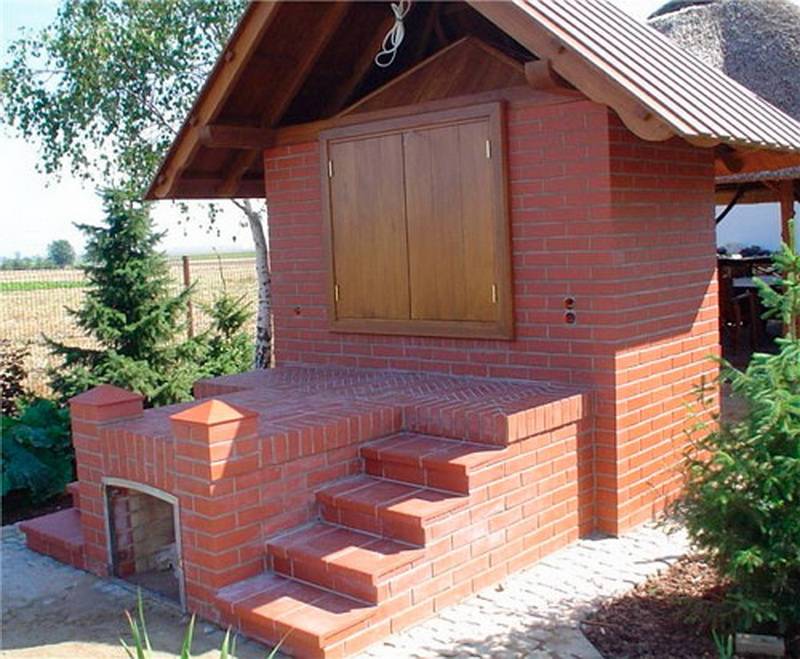

Из кирпича

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Общие конструктивные элементы конструкции для холодного копчения

Схематически конструкция коптильни может иметь следующий вид:

  • топка, в которой происходит процесс сгорания щепы или опилок, заготовленных специальным образом из особых пород древесины;
  • перфорированная крышка для дымогенераторной камеры, которая в зависимости от конструкции топки может устанавливаться сверху, а также на передней или одной из боковых стенок;
  • дымоход, представляющий собой канал из труб и служащий для транспортировки дыма, который, перемещаясь по нему, теряет свою первоначальную температуру;
  • коптильная камера, в которой происходит процесс обработки продуктов. В некоторых случаях она может снабжаться цоколем, например, возведенным из кирпича, но вполне приспособлены для работы и конструкции без дна – их, как правило, изготавливают из листового металла или из старых холодильников, газовых баллонов и других изделий, эксплуатация которых по прямому назначению уже невозможна;
  • металлическая решетка перед входом в коптильню, служащая для предотвращения доступа копоти с размером ячеек от 3 до 5 мм;
  • перекладины или другие конструктивные элементы с крюками, на которые подвешиваются подготовленные к копчению продукты;
  • крышка коптильни с трубой для отвода дыма;
  • поддон или другая емкость для сбора жидкости.

Холодное копчение продуктов нельзя считать исключительно термической обработкой, механизм обработки несколько иной, так как в этом случае, по сути, происходит насыщение мяса, рыбы и т. д. дымом в результате окуривания, которое должно быть равномерным.

Но дым при этом должен быть очищен от угарного газа, удаление которого производится еще до его попадания в коптильную камеру. Только в этом случае продукты равномерно насытятся «легким дымком», в котором нет никаких вредных соединений и примесей.

Если планируется регулярно практиковать холодное копчение в домашних условиях, то важно знать, как правильно рассчитывать оптимальную температуру второй камеры. В этом случае все определяет степень засолки продукта: чем она выше, тем холоднее должен быть дым.

В этом случае все определяет степень засолки продукта: чем она выше, тем холоднее должен быть дым.

Именно из-за этого и существует такой разбег в температурном режиме от 25 до 40-50 °C.

Коптильня холодного копчения с дымогенератором своими руками

Фото: Коптильня холодного копчения с дымогенератором

Для того, чтобы правильно построить коптильню холодного типа, важно знать принцип её работы. Схема стандартной конструкции довольно простая:

  • дымогенератор (топка для коптильни) — камера, где сгорают щепки и образовывается дым, необходимый для готовки ингредиентов;
  • дымовой канал — труба, посредством нее дым остывает и подаётся в камеру готовки;
  • коптильня — место, куда закладываются продукты и выполняется сам процесс.

Чтобы соорудить самую простую стационарную коптильню, необходимо выполнить несколько действий:

Выбор места

Небольшую систему можно обустроить в частном доме или на даче. Площадка должна соответствовать нормам пожаробезопасности и быть рассчитана для прокладки трубы, соединяющей печь и коптильню, длиной от 2 до 7 метров;

Выбор габаритов

Размеры коптильни должны быть заранее продуманы исходя из предполагаемого объёма закладки. Если сделать слишком маленькую камеру, придётся готовить в несколько закладок, если слишком большую, будет повышенный расход щепки, при этом мясо не получится таким вкусным и ароматным.

Из какого дерева делают коптильню холодного копчения

Фото: Коптильня холодного копчения своими руками из дерева

Ввиду низкой температуры, необходимой для правильного процесса изготовления продуктов, шкаф для коптильни довольно неприхотлив к материалу, из которого она организовывается. Поэтому можно как возвести стационарный домик из дерева или кирпича, так и использовать уже готовые ёмкости: бочку, фанерный ящик и даже старый холодильник.

Считается, что деревянная постройка идеально подходит для рыбы или для мяса.

Список строительных материалов

Для сооружения коптильни потребуется:

  • деревянная конструкция, бочка или вагонка для коптильни;
  • жестяной лист;
  • решётка;
  • труба диаметром не менее 100 мм;
  • кирпич, ёмкость для топочной камеры;
  • соединительные детали (болты гвозди, цемент, в зависимости от выбранного материала строительства);
  • лопата и другой строительный инструмент (список зависит от материала, выбранного для организации камер системы).

Процесс строительства

После того как подготовлен инструмент, нарисованы чертежи и выбран участок, приступайте к изготовлению коптильни:

  • грунтовые работы. Выкопайте в грунте канал на глубину до 50 см, куда будет закладываться дымоход. Трубу кладите выше камеры дымогенератора. Углубление для камеры готовки сделайте глубиной до 70 см. Попадая в эту фильтрационную камеру, дым будет немного задерживаться и фильтроваться, после чего направлятся в коптильню;
  • закладка. Залейте цементом пол камеры горения, выложите кирпичную камеру из огнеупорных блоков, дымоходная труба закладывается в канал и засыпается. Далее, возведите минифундамент коптильни для домика для продуктов (он должен немного выступать над землёй);
  • утрамбуйте грунт и дождитесь высыхания кирпичной кладки;
  • приступайте к созданию самой коптильни. Если она делается из бочки или холодильника, сделайте в них нужные технологические отверстия и закрепите на организованном постаменте. Деревянная коптильня сбивается из заранее подготовленных брусков из крепких пород древесины, в домик. В крыше делаем отверстие и устанавливаем трубу для отвода отработанного дыма;
  • чтобы контролировать температуру готовки, нужно установить термометр.

Система готова к тестовой протопке, которая позволит понять правильно ли построена конструкция.

Мобильная коптильня

Фото: Рыба в коптильне холодного копчения

Изготовить коптильню можно не только для использования на открытом земельном участке. Можно собрать компактную складную конструкцию из огнетушителя, баллона или небольшого бака, которую можно использовать в гараже, или при поездке на природу. Хранить такую установку в сложенном состоянии можно даже в кладовке обычной квартиры или на балконе.

При отсутствии желания конструировать систему самостоятельно, возможно приобрести готовый вариант: электрическую или коптильню на газу, которая позволит готовить не только летом, но и дома, зимой.

Принцип работы

Конструкция электрокоптильни включает в себя следующие компоненты:

  • Основа из диэлектрика, пластика или дерева;
  • Электростатическая сетка-подвеска из стали, меди или латуни;
  • Дымогенератор (дыморегулятор);
  • Система охлаждения дымового потока.

Принцип работы электрокоптильни следующий. Продукты нужно подвесить на крюки внутри камеры. В дыморегуляторе при помощи опилок получают дым. После заполнения всей камеры дымом начинает работать электростатическое поле, дым ионизируется. Этот дым, непосредственно проходя через сетку с положительным напряжением, заряжается. Ионы попадают в заготовки, которые помещаются на отрицательном полюсе, равномерно по всей длине. Пока агрегат работает, через дымоотвод выводятся излишки дыма. Для приготовления продуктов обычно хватает от 30 минут до нескольких часов. После обработки продуктов отключается напряжение, копчености нужно проветрить в течение 6-12 часов и положить в холодильник или погреб для дальнейшего созревания. Копченый продукт можно будет употреблять уже через 3-4 дня.

Правила работы:

  • Максимальный температурный порог 25 градусов по Цельсию;
  • Влажность менее 70%;
  • Нельзя трогать продукты, помещенные во включенную в сеть коптильню;
  • Соблюдение техники безопасности при работе с электрическим оборудованием (не мочить, убрать легковозгорающие элементы и т.д.);
  • Продукцию нельзя развешивать рядом с корпусом и друг с другом, лучше оставлять между кусками небольшие промежутки;
  • Изолировать работающие под напряжением компоненты;
  • Нельзя включать в сеть прибор при укладке щепок и продуктов;
  • Сама конструкция должна располагаться на непроводящем сухом основании (желательно на резиновом коврике).

Как сделать эскиз

Мастера советуют составлять схемы самому, если самодельная дачная коптильня будет хорошо смотреться на придомовой территории, и вы хотите, чтобы она дополнила экстерьер.

Но если вы не видите в этом надобности, то просмотрите готовые эскизы: так вы избежите ошибок. Однако все равно сделайте расчеты размеров основной коптильной камеры.

Иногда в схему вносят незначительные изменения. Коптильня своими руками удобна за счет компактных размеров.

Коптилки для холодного окуривания продуктов обычно больше, но в них получаются более сочные блюда, которые долго хранятся. Конструкция мини-коптилен проще и лаконичнее.

Как сделать коптилку горячего копчения своими руками в домашних условиях из подручных средств

Для личного использования нет необходимости приобретать дорогое устройство фабричного производства. Такая коптильня своими руками горячего копчения делается в домашней мастерской или гараже из подручных средств.

Маленькая одноразовая коптильня

Самый простой вариант — это сделать одноразовую коптильню из алюминиевых лотков для запекания:

  1. На дно самого большого лотка насыпаются опилки.
  2. В лотке меньшего размера ножом проделываются отверстия для дыма и он кладётся в больший лоток.
  3. В коптилку укладываются несколько кусков мяса или рыбы.
  4. Вся конструкция накрывается алюминиевой фольгой или ещё одним лотком и ставится в духовку или прогоревший костёр.

Процесс приготовления в этом приспособлении это скорее не копчение, а запекание в дыму, но позволяет сделать коптилку быстро, без инструментов, а в походных условиях необходимые материалы мало весят и не занимают лишнее место в рюкзаке.

Схема маленькой одноразовой коптильни

Металлическая коптильня

Лучшим материалом для коптилки горячего копчения является металл. Один из вариантов основы такой конструкции — металлический сейф:

  1. Вынуть встроенные полки.
  2. При помощи паяльной лампы или газовой горелки удалить всю краску.
  3. На стенки на высоте 5 см от дна и далее, через каждые 15 см приварить уголки 25х25.
  4. Из стальной проволоки или нержавеющих трубок изготовить необходимое количество решёток и установить их в корпусе.
  5. На месте предполагаемой установки выкопать яму 30х30х10 см.
  6. Установить сейф над ямкой.
  7. На дно коптильни насыпать опилки и щепу.
  8. На нижнюю решётку поставить поддон для сбора жира, на остальные уложить продукты.
  9. Закрыть дверь сейфа.
  10. В яме развести небольшой костёр.

Коптильня из металла

Цилиндрическая коптильня из кастрюли

Один из вариантов корпуса самодельной коптильни — старая эмалированная или нержавеющая кастрюля. Особенность этой установки в том, что поддон для сбора жира и решётки изготавливаются круглой формы и собираются на общем стержне. Такая конструкция опускается в кастрюлю вместе с продуктами.

Цилиндрический коптильный аппарат из кастрюли

Коптильня из трубы

Можно сварить коптильню своими руками из трубы большого диаметра, уложенной горизонтально в костёр или на мангал:

  1. Отрезать кусок трубы длиной до 0,7 метра.
  2. Из листа металла толщиной 2мм вырезать два круга диаметром, соответствующим диаметру трубы.
  3. Один круг приварить в торце трубы.
  4. Второй круг закрепить на петлях с другой стороны в качестве дверцы.
  5. Из толстой проволоки изготовить две решётки длиной на 10см короче трубы, а шириной на 3см и 10см меньше внутреннего диаметра.
  6. По бокам корпуса в середине изготовить и приварить две ручки для того, чтобы переносить аппарат.

Для копчения необходимо:

  1. На дно насыпать опилки и щепу.
  2. Вставить узкую решётку.
  3. Положить на неё поддон для сбора жира.
  4. Разместить на широкой трубе продукты.
  5. Вставить решётку с продуктами в трубу.
  6. Закрыть дверцу.
  7. Положить коптилку в угли прогоревшего костра или в мангал.

Аналогичная коптильня из газового баллона своими руками встраивается в печь-буржуйку.

Коптильня горячего копчения, изготовленная из трубы

Из чего собрать электростатическую коптильню?

Главное отличие электростатической коптильни от других типов — наличие электрического контура. Он работает при напряжении 10-20 кВ постоянного тока. Для коптилен промышленных масштабов, которые рассчитаны на килограммовые объемы, используются специальные трансформаторы. Для самодельной электростатической коптильни достаточно трансформатора от старого телевизора. Кроме него необходимо подготовить:

  • металлическую сетку;
  • сетевой кабель;
  • умножитель напряжения;

Советуем изучить материал по выбору коптильни для копчения в квартире и найти ответы на интересующие вопросы.

Для создания самодельной электростатической коптильни необязательно покупать детали в магазине. Зачастую установку собирают из подручных средств, старых и ненужных материалов, завалявшихся в гараже или подвале.

  • эбонитовые изоляционные кольца;
  • транзистор;
  • резистор.

При сборке высоковольтного генератора рекомендуется пользоваться готовыми схемами — их можно с легкостью отыскать в сети Интернет. Обычно электростатические коптильни в домашних условиях делают из расчета — 7-10 кг продуктов за один сеанс копчения. С таким количеством высоковольтный генератор справится достаточно быстро. При большей закладке на приготовление уйдет больше времени.

Принцип работы электростатической коптильни. Не нужно «изобретать велосипед» — все схемы есть в свободном доступе в сети Интернет.

Помимо электрического генератора самодельная электростатическая коптильня в составе конструкции имеет:

  • дымогенератор;
  • отдел для копчения;
  • блок напряжения.

Дымогенератор для коптильни делает ее работу более простой. Благодаря данному прибору продукты «окуриваются» равномерным дымом, который образуется от тления опилок или щепы. Генератор дыма можно сделать из подручных средств за несколько часов.

В заводских моделях есть специальный блок управления, при помощи которого можно регулировать процесс копчения.

Электростатическое поле для обеспечения копчения

Чтобы закоптить продукты холодным копчением, необходимо потрать много времени. В обычных помещениях продукты коптятся более семи дней, при этом необходимо поддерживать температуру на уровне 25 градусов по Цельсию и обеспечивать постоянное дымление. Но технологии развиваются даже в этой сфере и теперь для копчения используют электростатическое поле. Конструкция состоит из следующих элементов:

  • вначале устанавливают короб из оцинкованного железа, на одной стороне закрепляют дверцы на петли;
  • по вертикали располагаются вешала, которые представляют собой отрезки из нержавеющей стали, это также могут быть проводки диаметром от трёх до четырёх миллиметров;
  • к вешалкам подключается высоковольтный провод (можно взять от старого элемента);
  • блок питания также можно взять от старого телевизора;
  • в нижней части устанавливаем мотор мощностью от 300 до 350 Вольт; на оси закрепляем диск из чугунного материала диаметром 80–100 миллиметров и толщиной 20–30 миллиметров.

Потом на вешалках подвешивают просоленный продукт, включают установленный мотор и блок развёрток. По истечении нескольких часов отключают питание и вынимают готовые копчёности.

Подготавливаем к работе электростатическую коптильню

Перед началом эксплуатации устанавливают прибор на ровную поверхность, а на дымоотвод надевают рукав, сделанный из прорезиненной ткани, который выводится в окно наружу через форточку. Теперь можем закреплять коптильню. В установленный охладитель следует залить водяной затвор на 2/3 воды. Когда вынимаем высоковольтный блок, на скобы подвешиваем продукты. Теперь можем опустить высоковольтный блок в камеру. Подключаем электроток к блоку управления и высоковольтному блоку.

Теперь необходимо добавить в дымогенератор древесину (предпочтение отдавайте яблоне, вишне). Размер частиц — не более 10 миллиметров. Подключаем коптильню к электрической сети. Во время процесса копчения необходимо контролировать объём опилок каждые 30 минут. При этом соблюдайте правила безопасности — отключайте высоковольтный блок. Когда процесс копчения подошёл к концу, необходимо вынуть влагосборник, протереть скобы, очистить золу в дымогенераторе, снять охладитель и вылить воду, просушить затвор.

Установка электростатического копчения включает в себя ещё и техническое обслуживание, которое представляет собой периодическую чистку охладителя, крюков и сеток. При необходимости охладитель разбирают, а потом складывают обратно.

Срок службы таких приборов равен примерно 10 годам, а чаще всего они могут работать и намного больше. Это очень выгодное и правильное вложение денег. Вы можете открыть свой собственный бизнес, который будет связан с приготовлением копчёных продуктов. Самодельная электростатическая коптильня обладает высокой скоростью приготовления, поэтому остаётся только сделать такой агрегат и наслаждаться результатом. Да и продукты, приготовленные подобным способом, получаются экологичными и безопасными для человека. Недаром интернет переполнен рецептами приготовления в электростатической коптильне.

Видео

https://youtube.com/watch?v=0d4-OPIrC_o

Ссылки на детали и модули, продающиеся на Али, не приводятся — вы можете сами найти по названиям. Автор проекта — ОлегГ.

Обсудить статью ВЫСОКОВОЛЬТНЫЙ БЛОК ДЛЯ КОПЧЕНИЯ

Список ВЧ транзисторов, подходящих для использования в схемах FM передатчиков.

Сделал генератор для коптильни, в принципе восмёрочное зажигание, но время экономит хорошо. Пробный запуск показал, что копчение происходит конечно не 15 минут как в роликах на ютубе, но может там генератор мощней, а за четыре часа сало покоптилось очень хорошо.

Комментарии 30

А не подскажите где готовый на али купить? У меня с наукой о контактах нелады

Дороговато, но мощно и без заморочек, можно на 15kv поискать, дешевле будет.

Я конечно дико извиняюсь.Но обычно, рыбу, мясо и т.д.Вешают на катод.Тогда эффект будет и ощутимее и сильнее.

Да в принципе на практике без разницы при соблюдении некоторых условий, а именно площадь поверхности продукта должна быть больше площади поверхности электродов, а по силе эффекта + — 15-20 минут погоды не сделает. А так да, в теории правильно.

подскажи пожалуйста по поводу генератора.катушка, коммутатор и блок питания в комплекте у меня есть,а вот нужно ли АЗ -1 блочок?можно еще фотки или схему пислать?спасибо!

Ладно у ускоглазых ))) всё есть .На старых чернобелых телевизорах есть говорит сосед телемастер.

А на выходе бабины. Что за кондеры и сопротивления?

Я тоже заказал, как у Павлова генератор сегодня с соседом телемастером спаяли всё работает.Осталось спаять умножитель ишу конденсатор и диоды подходящие.Питание пока зарядник телефона на 5в.500а.там видно будет.

Вот конденсатор и диоды у себя не нашёл, жду из поднебесной.

Давно присматриваюсь к подобному способу копчения. Для меня есть открытый вопрос: куда подключать высоковольтный вывод от катушки? Известно, что ток идет от + к -. Значит на вешале должен быть минус (чтоб дым лип на продукт). Вы подключили высоковольтный вывод на продукт. Значит там минус? Тогда как работают свечи в машине, ведь этот вывод от катушки соединен с центральным электродом свечи, а минус свечи на резьбе. Значит этот вывод у катушки плюсовой? Как правильно?

Правильно говоришь, когда собирал, накосячил, по теории работать не должно было, Но закоптилось и сало и рыба гораздо быстрей чем при классическом копчении.Та коптилка сгорела, термостат вышел из строя, сейчас строю новую и постараюсь без путаницы обойтись

Собрал эту схему, стал пробовать на искру, почти сразу сгорел коммутатор. Не знаете, почему?

Может с брачком был? или контакт не очень хороший на массу. Может по напряжению скачки были. Причин может быть множество, у меня пока работает, попробуй другого производителя и напряжение проконтролируй.

Можно эту схему еще больше упростить добавив кулер от компа с тремя выходами. Там уже этот датчик встроен в него. И сетку надо с двух сторон устанавливать

Б/у куллера не нашлось, а новый он больше стоит чем АЗ-1

Ясно. Но сетку все же надо еще одну добавить. Я долго собирался и решил теперь тоже заморочиться со сборкой данного девайса. Вот еще думаю из строяника от ты сделать или же вазлвский вариант

» Вот еще думаю из строяника от ты сделать или же вазлвский вариант» Братан, реально не вьехал :).А вторую сетку добавлять буду, камеру новую уже собрал.

Из телевизорного строяника от кинескопа хотел написать. Можно заморочиться и сделать. Но решил не заморачиваться и сижу собираю из вазовского.

С помощью собственной коптильни в домашних условиях можно приготовить копченую рыбы или мясо. Холодное копчение в домашних условиях дает вкуснейший продукт. Многих останавливает нехватка времени для занятия любимым делом, ведь процесс копчения занимает несколько суток, и все это время нужно поддерживать оптимальную температуру и контролировать нормальную работу обеспечивать бесперебойное производство дыма.

Метод электростатического копчения лишен этих недостатков. Продукты, приготовленные с его помощью, обладают высокими вкусовыми свойствами и при этом не требуют значительных временных затрат.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
