Основные характеристики полимерных водопроводных труб
Существующие диаметры пластиковых труб для водопровода. Прочие габаритные размеры
Как правильно выбирать полимерные трубы для монтажа водопроводной и отопительной системы? Для начала необходимо определиться со схемой разводки, учесть существующую нагрузку, после чего можно подобрать необходимую марку материала.
Полимерные изделия различного диаметра
Также нужно знать, что трубы есть напорные (подключение к питающей системе водопровода) и безнапорные (отопление). Ещё существуют полимерные изделия, которые используются для перегонки и подачи разреженных веществ, однако для монтажных работ в условиях дома они не подходят. Полимеры можно приобрести различной длины – от 1 до 6 м. Каждое изделие имеет определённую толщину, выбор которой зависит от показаний имеющегося давления. Для домашней эксплуатации нужно приобретать трубы, рассчитанные на 0,6−1 МПа (1,6 используются в промышленных целях).
Среди основных характеристик следует выделить диаметр пластиковых труб для водопровода. Его величина варьируется в пределах от 12 до 630 мм. В таблице приведены значения сечений и материалы, из которых они изготовлены. Эти изделия широко используются для монтажа домашней системы водоснабжения и отопления.
Таблица 2. Сечение водопроводных труб для дома
| Изображение материала | Сечение трубы, Ø,мм | Описание |
| 25; 50 | Тонкостенные полимеры для домашнего водопровода и отопления из полихлорвинила. | |
| Любой | Трубопровод из полиэтилена. Прост при выполнении монтажных работ. Применяется для подключения к питающей водопроводной системе и для сооружения стока (канализации). | |
| 16×2 | Металлполимерное двухслойное изделие. Применяется в основном для внутренней разводки подачи холодной и горячей воды. Наличие стального либо армированного стекловолоконного слоя внутри изделия существенно повышает устойчивость к механическим воздействиям. | |
| 20; 35 | Полипропилен обладает хорошей устойчивостью к воздействию температур. Используются для монтажа водопровода и отопительных систем. |
Полимерные трубы бывают одинакового сечения, а также с раструбами на одной из сторон. Такая конструкция позволяет соединять участки без специальных крепёжных элементов (муфт, фитингов). Широко используется для установки стояков и монтажа сточных систем.
Труба полимерная с раструбом
Весовые показатели
Полимерные водопроводные трубы имеют различный вес. Он зависит от следующих показателей:
- материала изделия;
- величины наружного диаметра;
- толщины стенок трубопровода.
Приведём простой пример: 1 м пластика с наружным диаметром в 16 мм весит порядка 100 г
Обратите внимание, что на сегодняшний день не существует ГОСТов, которые регулируют тип материала и вес готовых изделий
Таблица 3. Весовые показатели пластиковых изделий
| Наружный диаметр трубы, мм | Внутреннее сечение, мм | Толщина стенки, мм | Вес, г (1 м трубы) |
| 16 | 12 | 2 | 115 |
| 20 | 16 | 2 | 170 |
| 26 | 20 | 3 | 300 |
| 32 | 26 | 3 | 370 |
| 40 | 33 | 3,5 | 430 |
Прочностные
Таблица 4. Прочностные характеристики пластиковых труб
| Ø трубы, мм | Макси мальный показатель рабочего давления, МПа | Допустимая максимальная температура, °С | Рабочая темпера тура, °С | Показатель гидроста тического разрушения трубы, МПа (t=95°C) | Показатель гидроста тического разрушения трубы, МПм (t=82°C) |
| 20 | 1 | 95 | 82 | 5 | 2,5 |
| 25 | 1 | 95 | 82 | 4 | 2 |
| 32 | 1 | 95 | 82 | 4 | 2 |
| 40 | 1 | 95 | 82 | 4 | 2 |
| 50 | 1 | 95 | 82 | 3,8 | 1,9 |
| 63 | 1 | 95 | 82 | 3,8 | 1,9 |
Температурные характеристики
Чтобы правильно выбрать полимерные трубы для отопления и водопровода, необходимо обращать внимание на маркировку, которая наносится на наружную поверхность изделия. Так, при обозначении PN10 тип PPR разрешается использовать изделия для подключения к холодному водоснабжению. Совет: помимо маркировки, на поверхности пластика имеются цветные полосы
К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до +45°С. Красная – изделие допускается к использованию горячего и холодного вида
Совет: помимо маркировки, на поверхности пластика имеются цветные полосы. К примеру, синяя полоса с маркировкой PN10 обозначает, что изделие предназначено для холодного водоснабжения при температуре подачи до +45°С. Красная – изделие допускается к использованию горячего и холодного вида.
PN16 говорит о том, что полимер выдерживает давление в 1,6 МПа и рабочую температуру − до 60°С. PN20 указывает на возможность использования изделий при давлении до 2 МПа и температуре горячей воды − до +95°С. Если на трубе установлена маркировка PN25, её можно использовать под большим давлением, поскольку имеет высокопрочную армированную структуру.
Расшифровка маркировки
Гофрированная нержавеющая труба
Ее преимущества — долговечность и стойкость к температуре и давлению при разумной стоимости погонного метра.
Гофрированная труба из нержавейки. Толщина стенок — 0,3 мм
Характеристики
- Прочность на разрыв оценивается одним из производителей, компанией Лавита, в 210 атмосфер;
- Эксплуатационная температура — до 95 градусов с возможностью ее кратковременного повышения до 150°С;
Угловые фитинги? Не, не слышали
- Благодаря гофрированию при гидроударе, трубопровод выполняет функцию демпфера, исключая повреждение подключенных сантехприборов;
- По той же причине нержавеющие трубы не боятся многократной разморозки. При замерзании воды водопровод лишь незначительно удлинится;
- Неприятная особенность гофрированной трубы — высокое гидравлическое сопротивление и, как следствие, большая потеря напора на длинных участках водопровода.
Монтаж
Нержавеющая труба соединяется двумя способами:
| Изображение | Описание |
Компрессионный фитинг для нержавейки | Компрессионными фитингами с эластичными силиконовыми кольцами. При затягивании накидной гайки кольцо обжимает трубу. Рассоединение деталей при механическом воздействии невозможно благодаря гофрированию. |
Соединение с накидной гайкой | Накидными гайками с предварительной развальцовкой конца трубы. Этот способ монтажа требует более дорогого инструмента, зато позволяет сэкономить на фитингах. |
Результат гидроудара в системе ЦО
Как выбрать лучший вариант ПП
Чтобы не ошибиться и выбрать лучшие фитинги, рекомендуется учитывать материал, из которого изготовлено соединение и его диаметр для:
организации прочных конструкций из меди или стали — фланцы. Они подойдут в том случае, если невозможно избежать сварочных работ или на составляющих нанесена резьба. Заказывая партию, нужно учитывать, насколько они плоские, перпендикулярно ли располагаются торцы. От данных показателей зависит, насколько плотным окажется соединение. Чтобы добиться герметичности, лучше использовать специальную ФУМ ленту. Контргайка поможет добиться оптимальной фиксации уплотнителя из различного металла (чугуна, стали или бронзы).
решения сантехнических задач, лучше подбирать соединительные элементы из идентичного материала, как и трубы. Как правило, это ПВХ
Пайка осуществляется специальным инструментарием
Важно принять во внимание, что подобные модели характеризуются большой стоимостью.

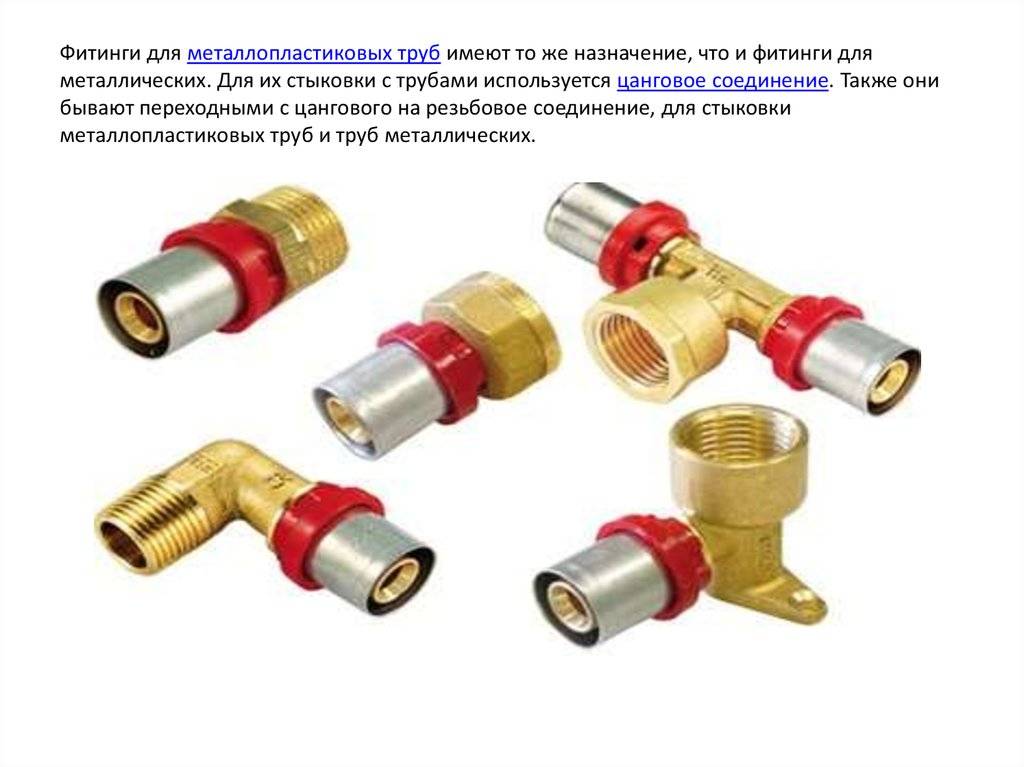

систем с присутствующим металлопластиком, то лучше использовать несколько крепежных элементов, в среднем 3-4. Заказывая их, важно учитывать вес
Как правило, чем качественнее конструкция, тем больше она весит.
Не рекомендуется экономить на приобретении соединительных элементов, поскольку от них зависит вероятность возникновения серьезных протечек и деформаций труб. Особенно это касается систем, которые должны выдерживать высокое давление.
Популярность полимерных моделей, которые отличаются от выше перечисленных категорий легкостью (можно осуществлять монтаж самостоятельно без помощи бригады профессионалов), длительность в эксплуатации (в среднем 30-40 лет без замены), допускается создание систем водоснабжения различных уровней сложности. Однако также необходимо учитывать специфику запланированных работ и материал, из которого изготовлены трубы и их диаметр, чтобы обеспечивать герметичность и максимальную плотность соединений.
Типология
Для грамотной и качественной установки сантехники, обойтись без соединительных элементов невозможно. Основой зачастую выступает прочный металл – сталь, чугун, металл, латунь. Не менее распространенным считаются конструкции из пластика и синтетических материалов: поливинихлорида, полипропилена, полиэтилена.
Рассматривая разнообразное устройство системы фитингов для полотенцесушителей, можно выделить несколько вариантов:
- Соединение с резьбой
Рис 2. С резьбой
- Компрессионный.
- С пайкой капиллярной.
- Пресс.
- Самофиксирующийся.
Чтобы построить надежный водопровод, используют сразу несколько видов:
- Если участок прямой, актуальна муфта;
- Если система разветвленная – тройник или крестовина;
- Чтобы менять направление потока – отвод.

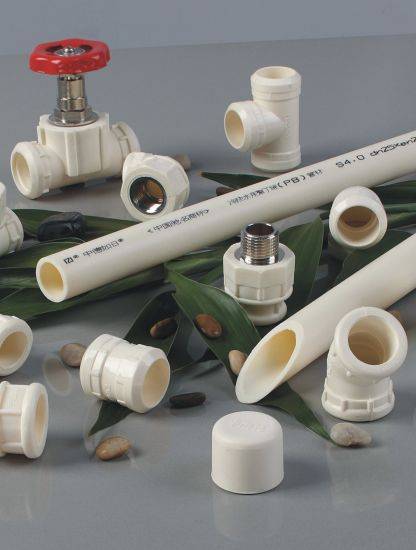

Какие виды фитингов для полипропиленовых труб применяются в системах водоснабжения
Одной из наиболее распространенных комплектующих для системы водоснабжения служит полипропиленовая труба, армированная стекловолокном. Применяя такие в сантехнических работах, нельзя обойтись без фитингов, будь то подключение магистралей в точках поворотов или соединение между разными диаметрами.
Часто используемые виды фитингов для пластиковых труб – 20, 25, 30 и 40 мм. Комплектующие диаметром большого размера используют, как правило, в трубопроводах промышленного назначения. При сантехнических работах в частном доме или квартире лучше всего выбрать соединения и трубы с диаметром в 20 мм.
Все работы с комплектующими, вне зависимости от их диаметра, осуществляются технологией сварки. При использовании запорной арматуры берут фланцы из стали.
Виды полипропиленовых фитингов
Виды фитингов для ПВХ труб различаются не только диаметром, но и формой, т.е. назначением:
Муфта. Мы уже упоминали, что это один из самых простых видов фитингов. Выполняется в форме бочонка с внутренним диаметром, соответствующим внешнему диаметру трубы. Соединяет два её куска.
Переходник. Похож на муфту, но в отличие от нее внутренние диаметры бочонка на двух противоположных сторонах разные. Позволяют переходить не только от одного диаметра к другому, но и заменять вид соединения. К примеру, с паечного на резьбовое соединение с внешней или внутренней резьбой. Переходы для разных диаметров делают на концевых стояках отопления, в местах соединения стояка с лежневкой (горизонтальной разводкой отопительной системы).
Уголок присоединяется сваркой раструбным методом – это одновременный нагрев двух деталей, в процессе которого одна деталь вставляется в другую. Применяют для соединения труб под углом 90 градусов.
Тройники и крестовины применяют, чтобы соединить одновременно несколько труб. Например, тройник на водопроводе, отводящий воду от стояка в ванную и на кухню.
Коллекторы позволяют разделять поток в системах отопления и водоснабжения, а также в технологических установках, сделанных с использованием труб из полипропилена. Оснащаются встроенными отсечными (запорными) шаровыми кранами на отводах.
Американка – это комбинированная муфта, с одной стороны которой находится резьба и полипропиленовый конец для пайки – с другой. Соединяющей деталью может послужить также запорная арматура.
Обводы монтируются в местах пересечения трубопроводов. С остальными элементами соединяется методом раструбной сварки.
При сборке трубопровода необходимо использовать фасонные части из того же материала, что и трубы. То есть, если вы хотите использовать полипропиленовые трубы, армированные стекловолокном, вид фитингов нужно выбрать соответствующий.
Исключение – монтаж труб из полипропилена и из иных материалов, к примеру, металлических. В данном случае вам поможет упомянутая выше американка – комбинированное соединение с резьбой.
В зависимости от места положения и способа использования виды фитингов для пластиковых труб бывают:
Прямые.
Y – образные.
T – образные.
По типу подключения виды фитингов для ПВХ труб разделяются на:
Компрессионные (обжимные).
Сварные.
Обжимные фитинги продаются в виде готового комплекта. Им не нужна предварительная сборка, они имеют серьезными преимуществами, если сравнивать их со сварными.
Ключевые достоинства обжимных полипропиленовых фитингов:
С ними удобно и просто работать.
Осуществляя монтаж с использованием обжимных фитингов из полипропилена, вам не нужно обладать специализированными знаниями.
Не нужно наличие специального сварочного оборудования.
Этот вид применяется в различных погодных условиях, они не боятся воздействия отрицательных температур.
Преимущество сварных фитингов заключается в том, что они недорогие, в отличие от литых.
Сварные фитинги устанавливаются методом сварки встык или с применением электросварных фитингов, и их допускается использовать только при монтаже труб водопровода.
Читайте материал по теме: Оптовая продажа полипропиленовых труб по выгодным ценам
Стартовый этап: с чего начать?
Прежде всего нужно составить грамотный проект будущей системы. Под этим понимается выполненный в масштабе схематический план трубопровода, на который нанесены все особенности конструкции и указаны потребители.
Для этого необходимо выполнить точные замеры, по которым впоследствии строится чертеж здания. После того, как он будет выполнен, выстраивается схема трубопровода.
Для разводки водопроводных труб можно выбрать один из двух вариантов: тройниковый или коллекторный
При создании проекта рассматриваются разные варианты расстановки сантехники, и выбирается оптимальный. Кроме того в процессе разработки схемы нужно учесть несколько факторов. Первый – тип разводки.
Она может быть тройниковой или коллекторной. В первом случае точки водоразбора подключаются последовательно, одна за другой. С одной стороны это хорошо, поскольку требуется минимальное количество труб и, следовательно, небольшие затраты.
Однако давление в приборах-потребителях воды будет разным. Чем дальше от начала трубопровода, тем ниже напор. Это крайне неудобно, а в случае большого количества точек водоразбора и неприемлемо.
Коллекторная разводка предполагает наличие особого распределительного узла, который разделяет потоки воды и направляет индивидуальную ветку к каждому потребителю.
Для коллекторной сборки трубопровода из ПП изделий можно использовать готовый распределительный узел или самостоятельно собрать коллектор, используя соединительные детали
В этом случае потерь давления в системе практически нет, все приборы работают с одинаковым напором воды. Главный недостаток коллекторной разводки – большой расход труб и, соответственно, более высокая стоимость всей конструкции.
Второй важный момент – способ монтажа трубопровода. Сделать это можно открытым или скрытым методом. Второй более эстетичный и предполагает укладку труб внутри стен или перегородок.
Открытый метод прокладки предполагает, что трубы закрепляются поверх стены. Закрытый – укладываются в штробы, выполненные в основании
Помимо этого специалисты рекомендуют при проектировании трубопровода по возможности максимально сокращать его длину. Количество сгибов и стыков должно быть минимальным. Это объясняется тем, что именно на этих участках наиболее вероятна угроза протечки.
Повороты трубы под прямым углом снижают напор в магистрали, это тоже необходимо учесть. По готовой схеме подсчитывается необходимое количество материалов для прокладки водопровода.
Технические характеристики и обещанные производителями 50 лет безупречной службы труб ПП позволяет прокладывать ветки водопровода скрытым способом
Выбор диаметра фитинга
Диаметры применяемых переходников напрямую связаны с размерами водопроводных труб. Чтобы сделать правильный выбор, необходимо знать некоторые тонкости полипропиленовых изделий:
Внутренняя поверхность труб из этого материала гладкая, к тому же со временем не зарастает ржавчиной и отложениями. Благодаря чему она обеспечивает лучшую проходимость;
Толстые стенки конструкций. Металлопластиковая и полипропиленовая трубы, диаметр которых 32, обладают совершенно разной проходимостью, причем не в пользу последних.
Самые популярные диаметры труб и переходников: 20, 25, 32 и 40 мм. Сегодня даже создают фитинги размером до 110 мм. Правда, их редко используют при разводке коммуникаций.
Рекомендации по выбору ПВХ труб для водопровода
Подбирая элементы для монтажа, следует иметь четкое представление о том, каково будет их назначение. К примеру, обустройство скважины потребует применения безнапорных обсадных изделий с резьбовым соединением и внутренним сечением 90-225 мм. Прокладывание внешнего водопровода – напорных гладких с внутренним сечением 90-500 мм, рассчитанных на клеевое соединение. Монтируя внутренние системы водообеспечения, используют напорные изделия, соединяемые в раструб с использованием уплотнения. Ни в коем случае не стоит использовать ПВХ изделия, если температура воды будет достигать шестидесяти градусов.
Определившись с типом изделий для прокладки водопровода, стоит убедиться в наличии сертификата и гарантий производителя. Никак не будет лишним проведение поверхностного осмотра, так как внешние повреждения скажутся на прочности конструкции. При хранении и транспортировке изделия должны быть правильно размещены. Это позволяет избежать деформаций и слеживания, затрудняющих впоследствии проведение монтажа.
Выбираем фитинги для полиэтиленовых труб
На сегодняшний день системы водоснабжения практически повсеместно выполнены из полиэтиленовых труб. Время стальных, чугунных или медных коммуникаций уходит в прошлое.
ПЭ трубопроводы демонстрируют ряд преимуществ, исключающих активное использование аналогов из других материалов. Демократичная цена ставит этот метод обустройства подачи воды вне конкуренции. Сфера применения необычайно широка: обслуживание артезианских скважин, орошение приусадебных участков, изоляция линий связи и, собственно, водопроводы
Отдельно необходимо обратить внимание на потенциально длительный период эксплуатации и доступность последующей утилизации
Существенным плюсом подобных коммуникационных решений является поразительная простота сборки, чему способствуют специальные элементы – фитинги. Эта деталь конструкции монтируется в случае необходимости разветвлений, поворотов или смены рабочего диаметра путепровода. Подразумевает возможность изменения конфигурации структуры, обеспечивает максимальную герметичность стыков.
Трубы PE-X, PE-RT
Под этими названиями скрываются две разновидности полиэтилена — сшитый и термомодифицированный (термостойкий). Первый производится путем обработки полимера силаном, пероксидом или облучения заряженными частицами, второй — введением в полиэтилен сополимеров.
Характеристики
- Термостойкость: до 70-115°С. Уровень термостойкости PEX определяется степенью сшивки, PERT — типом и количеством сополимеров;
- Рабочее давление — 6-10 кгс/см2;
- Трубы малого диаметра поставляются в бухтах, что позволяет обходиться минимальным количеством соединений;
Труба Rehau Rautherm. Материал — сшитый полиэтилен
Для PEX характерна любопытная особенность: материал обладает молекулярной памятью. Если растянуть трубу, через короткое время она вернется к первоначальному размеру.
Монтаж
Для монтажа PEX применяются штуцеры с фиксирующими гильзами. Конец трубы растягивается экспандером и надевается на штуцер, обжимая его благодаря пресловутому эффекту памяти формы. Гильза надвигается на штуцер и фиксирует край трубы, исключая рассоединение деталей при механическом воздействии;
Штуцер для PEX
- И PEX, и PERT могут монтироваться на компрессионных фитингах;
- Для PERT используются фитинги под приварку — такие же, как для полипропилена.
Тройник PERT под приварку
Фитинги для ПВХ водопровода
Для правильного подбора соединительных элементов тщательно изучается план водопровода, что позволяет просчитать:
- тупиковые окончания;
- места соединений и обводов.
Фитинги подсоединяются с помощью:
- пайки;
- внутренней и внешней резьбы (большинство из них имеют обе).
Фитинги должны строго соответствовать диаметру соединяемых труб
Для водопровода из ПВХ труб возможно применение таких фитингов:
«американок». Разборная герметичная «американка» устанавливается, по обыкновению, на переходах к сложным участкам или при подключении сантехники. Иногда, при проведении ремонта, перед ней ставится вентиль. Тогда на изолированном участке проводятся какие-либо работы;
вентилей – переходников, прямых и угловых;
заглушек. Устанавливаются для ограничения тупиковых ответвлений или для соединения с другим фитингом. Часто используется при транспортировке труб;
крестовин. Обеспечивают соединение перпендикулярных частей трубопроводной системы, в том числе, имеющих разные значения диаметра и разные материалы выполнения
Поэтому важно учитывать эти моменты при выборе крестовин, снабженных отверстиями с резьбой или под пайку, или комбинированных;
муфт. Простейший фитинг
Муфты разных видов могут использоваться для стыковки пайкой труб одинакового диаметра; конструкций, выполненных из разных материалов как с применением пайки, так и резьбовых соединений; в качестве переходов для соединения трубопроводов разного диаметра разными типами соединений; в труднодоступных местах и на особо сложных участках для достижения особенной надежности и герметичности;
обводов. Устанавливаются на пересечениях. Позволяют обойтись без установки колен;
опор. Предназначаются для жестких креплений.
тройников. Устанавливаются на разветвлениях трубопровода. Может послужить как переходник, снабжен насадками для разных соединений. Важно подобрать тройник с нужным углом центрального отвода — 30º, 45º или 90º;
углов. Наиболее распространенный вид, соединяемый исключительно пайкой. Позволяют совершить поворот под углом от 30º до 90º.
Правильный подбор ПВХ труб и фитингов обеспечит беспроблемную работу водопровода на десятилетия.
https://youtube.com/watch?v=vEdcR6GPWbs
Особенности
Гибкие трубы, вне зависимости от материала их исполнения, наделены целым рядом особенностей. Разумеется, они являются настоящим спасением при прокладке или замене труб на сложных участках. Главное преимущество такого трубопровода над остальными – возможность сгибать его под любыми углами. Трубопровод, собранный из таких элементов, полностью защищен от появления коррозии. Само собой, пластиковые изделия вообще не подвергаются образованию ржавчины, стальные же изделия покрыты антикоррозийными составами.
Помимо прочего, как было отмечено выше, гибкие трубки универсальны, так как способны выдержать не только напор холодной воды, но и отлично справятся с поставкой горячей воды. Еще одно преимущество таких изделий состоит в их сопротивлении гидроударам. Говоря о практическом применении, следует сказать, что гибкие элементы водопровода легко позволяют включить в систему стиральную машину или же посудомоечную, подход к которым зачастую довольно сложен. С помощью гибких труб легко утеплить пол, обеспечив дом системой «теплого пола».
Технология монтажа резьбового фитинга

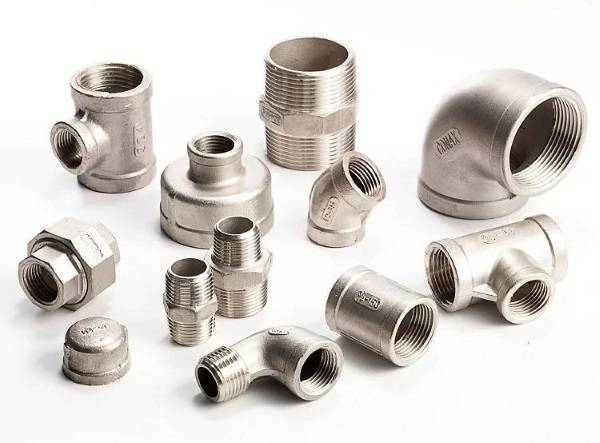

В том, чтобы установить стальной фитинг на трубу, нет ничего сложного. Для примера рассмотрим технологию монтажа муфты резьбового типа.
Набор инструментов, необходимый для проведения работ:
- труборез для стальных труб;
- газовый и разводной ключи;
- ручной клупп, оснащенный держателем;
- герметизирующий материал.
Чтобы повысить герметичность резьбового соединения трубопроводов, предназначенных для транспортировки холодной и горячей воды, применяют пропитанную суриком льняную прядь или ФУМ-ленту.
Для магистралей с теплоносителем, температура которого выше 100°С, в качестве уплотнителя используют пропитанную графитом льняную прядь, переплетенную с асбестовым шнуром.
Процесс монтажа включает ряд основных этапов:
- Трубу зажимают в прижиме. На концы, предварительно обработанные олифой, нарезают резьбу.
- По резьбе по ходу движения тонким слоем наматывают герметизирующий материал.
- На конец первой трубы, предварительно обработанный олифой или масляной краской, наворачивают муфту до заклинивания на сбеге.
- Пристыковывают конец второй трубы, обмотанный таким же образом, накручивая второй отвод муфты до заклинивания на сбеге.
Муфту сначала закручивают рукой, а затем усиливают трубным ключом. В результате получается соединение, при котором ввернутые в муфту концы труб встречаются, но при этом не упираются друг в друга.
После завершения ремонтных работ остается только проверить качество соединений. Для этого открывают кран и заполняют систему. В случае обнаружения течи в месте соединения нужно подтянуть контргайки. Если приложенные усилия не дали желаемого результата, соединение лучше переустановить.
Способы соединения полиэтиленовых труб
Трубы ПНД могут быть соединены 2 способами. Первый делится на:
- стыковая сварка;
- электромуфтная сварка.
Вторым способом предусматривается соединение с помощью муфты и фитингов.
К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:
- раструбное соединение;
- фитинговое соединение.
Муфтовое соединение
Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.
Преимущества данного способа соединения:
- устойчив к механическому воздействию и к перепадам температур;
- крепления являются надежными и долговечными;
- широкое применение;
- низкая цена полиэтиленовых материалов;
При монтаже трубопровода применяют такие виды муфт:
- Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
- Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
- Редукционная муфта. Является переходной для крепления труб разного диаметра.
Компрессионное фитинговое соединение
Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.
Это выполняют в определенной последовательности:
- Выворачивают накидную гайку и разбирают фитинг;
- Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
- На трубе делается отметка на какую глубину должна войти труба в фитинг;
- Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
- После введения трубы в фитинг, затягивают обратно накидную гайку.
Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.
Стыковая сварка
Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.
Работа выполняется в следующей последовательности:
- Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
- Поверхность разогревается до начала плавления;
- Сжимают между собой расплавленные концы труб;
- Затем шов охлаждается естественным способом.
Электромуфтная сварка
Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.
Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.
Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:
- Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
- Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.
Раструбное соединение
Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.
Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.
Сантехнические фитинги для водопровода и отопительной коммуникации
Водопроводная и отопительная системы монтируются из разных материалов. Рассмотрим их:
- сталь;
- медь;
- металлопластик;
- полипропилен (ПП);
- полиэтилен (ПЭ);
Для разных материалов используются подходящие соединительные детали. Как правило, для пластиковых труб используют соединительные элементы из таких же материалов.
На сегодняшний день полимерные трубопроводы и фасонные элементы к ним являются очень популярными, так как они отличаются множеством преимуществ. Рассмотрим основные преимущества пластмассовых коммуникаций и фитингов:
- устойчивость к коррозийным воздействиям;
- гладкие внутренние стенки, которые исключают возможность солевых отложений и зарастания просвета трубопровода;
- демократичная стоимость;
- лёгкий вес, благодаря которому их легко транспортировать и монтировать;
- долгий срок службы.
Для соединения стальных труб можно использовать фитинги из того же материала
Виды соединительных элементов и их характеристики
Что такое фитинг для труб? Виды переходников определяются следующими факторами:
- Оформлением присоединяемого торца трубы – с гладкой или резьбовой поверхностью.
- Имеющимся пространством, необходимым для того, чтобы создать фитинговое соединение труб.
- Материалом трубы.
- Пропускной способностью – расходом и давлением прокачиваемой рабочей среды.
- Долговечностью — способностью выдержать без замены определённое количество часов эксплуатации.
Фитинги для пластиковых труб: виды фурнитуры для водопровода и канализации
Монтаж пластиковых трубопроводов невозможно представить без использования фасонных элементов. При этом обязательным здесь будет использование фитингов для пластиковых труб, о разновидностях которых и…
Наиболее распространёнными видами стандартных адаптеров считаются:
- Муфта, которая имеет резьбовую посадку. Выполняет простое соединение двух частей трубопровода;
- Фланец, использующий болтовое крепление, и работающий так же, как и муфта;
- Тройник, предназначенный для разветвления потока по двум направлениям. Чаще всего – перпендикулярным, но иногда встречаются и соединения под другими углами (что такое эти фитинги, см. фото, публикуемые на специализированных сайтах);
- Четверник, при помощи которого соединяют четыре отдельных линии;
- Сифон – специализированная разновидность, которая делается для сливных магистралей;
- Штуцер – полезен при сборке трубопроводов повышенной гибкости;
- Заглушка, применяемая для концевых точек трубопровода.
Важно: фитинг, как стандартное изделие указывается в ряде нормативов. Например, ГОСТ 2531-2012 рассматривает чугунные варианты, ГОСТ 22643-87 – пластмассовые, ГОСТ 17375-2001 – приварные и т.д.
Труба пнд водопроводная – размеры и цены
Если вам нужна напорная труба пнд, то по толщине она значительно больше, чем безнапорные изделия. Например, в случае самотечной канализации применяют трубы с показателями SDR от 26 до 41, а для слабонапорного водопровода малоэтажного здания вполне подойдут трубы — SDR 21-26.
Если есть необходимость в обеспечении высокого давления для магистрального водопровода или чтобы устроить канализационный напорный коллектор, показатели SDR должны быть не более девяти.
Выбирая трубы ПНД для проложения канализации, размер и цена будет зависеть от того, что изделие с большим диаметром и большей толщиной стенки будет стоить выше. Это касается и других ПЭ труб.
Выбор фитингов для системы водоснабжения
Монтаж фитингов
Прежде, чем приобретать аксессуары для водоснабжения стоит познакомиться с некоторыми рекомендациями специалистов:
- Для стыковки полимерных труб, применяются компрессионные фитинги: муфты, тройники, переходники.
- При установке на полимерные трубы резьбовых фитингов, необходимо обеспечить легкий доступ к ним для быстрого устранения протечки.
- Резьбовые фитинги для полимерных труб следует подбирать такие, чтобы они надевались на трубы с некоторым усилием, что предотвратит течь системы.
- Если не удается избежать в пластиковых трубах резьбового соединения, для надежности лучше применять фитинги «американка».
- Скреплять металлополимерные трубы лучше металлическими или пресс-фитингами и армированными комбинированными резьбовыми обжимными деталями.
- Выпускаются металлополимерные трубы, монтаж которых выполняется сваркой. Это улучшает надежность соединения и увеличивает сопротивление системы к восприятию нагрузок.
- Металлические трубы соединяются резьбовыми металлическими фитингами, изготовленными из аналогичных материалов (см. Стальные трубы водоснабжения: разновидности, классификация, нюансы монтажа). Однако, бывают исключения. Например, латунные фитинги можно использовать на стальных или чугунных трубах — они довольно прочные и не подвергаются деформации и коррозии. Для медных труб должны применяться только медные фитинги – элементы системы соединяются пайкой.
