Установка и монтаж газового конвектора в деревянном доме своими руками: видео

Подводка газа к конвектору

Перекройте газовый вентиль, находящийся перед счетчиком.

Этот процесс требует особого внимания, в любом помещении, и тем более, когда речь идет о деревянном доме. Тут главное проверить все ли элементы газоснабжения соответствуют описанию сопроводительной документации.

На конвектор прикручиваются шаровые краны с желтой маркировкой рукояти. До момента пуска они должны находиться в закрытом состоянии. К газовому баллону или магистрали необходимо прикрутить шланг или рукав, обязательно проверьте наличие паранитовой прокладки в накидной гайке шланга.

Следующим шагом идет соединение другого конца шланга с краном, установленным на газовом конвекторе. Тут следует тоже проверить, есть ли прокладка. После нужно обжать при помощи накидных ключей все соединения.

Теперь можно открывать газ и краны на конвекторе. При помощи помазка для бритья нанесите раствор пены на все соединения. Убедившись в отсутствии утечек можно переходить к первому пуску.

Первый пуск в доме из дерева производится с открытыми на проветривание окнами.

Важные для переноса котла моменты

В первую очередь учтите, что перенос возможен только в официально оформленное помещение. То есть недавно сооруженные пристройки, которых нет в техническом плане дома, под котельную вам использовать не разрешат.

Если вы переносите котел с изменением проекта, будьте готовы, что вам придется делать это по новому СП, вступившему в силу в июле 2019 года. Нормативные акты 1989 года, 2003, 2011 — недействительны.

В СП указаны все основные требования к помещениям котельной, дымоходам, вентиляционным системам, а также отсылки на другие актуальные нормы и правила газоснабжения как МКД, так и частных домов

СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления» немного отличается от старых нормативов и при этом является обязательным к применению согласно приказу Минстроя.

Рассмотрим основные нюансы газопроектирования с учетом старых и новых правил:

  • Помещение, в которое вы переносите котел, должно быть нежилым и внесенным в план дома.
  • Высота потолков в помещении с котлом, обладающим открытой камерой сгорания, должна быть не меньше 2,2 м.
  • Объем помещения (кухни, кухни-столовой, коридора) с газовой плитой должен быть не менее 8 кубических метров для прибора с 2 горелками, каждая последующая горелка, увеличивает объем на 3 куб. метра.
  • Помещение с газовой плитой и теплогенератором с камерой сгорания открытого типа должно быть минимум на 6 куб. метров больше, чем в пункте № 3, но при этом не меньше 15 куб. метров.
  • Теплогенератор можно установить в цокольном или подвальном этажах, но размещать его в ванной комнате и санитарных узлах запрещается.
  • Необходимо оборудовать естественную вытяжку с трехкратным воздухообменом в час, при этом приток должен быть в объеме вытяжки + воздух на горение. Для точных расчетов проводятся технические вычисления.
  • В кухнях-столовых предусматривается вытяжные каналы в однократном воздухообмене в час + 100 куб. метров.
  • Дверь в помещение открывается наружу
  • Розетка для энергозависимых котлов должна находиться не дальше 0,5 м от прибора

Прочие важные нюансы, которые вам могут пригодиться при переносе котла, вы также найдете в СП 62.13330.2011 и СП 402.1325800.2018.

Помещение котельной, в которую переносится газовое оборудование, должно соответствовать обозначенным в СП требованиям. В противном случае в переустройстве собственникам будет отказано еще на стадии вынесения решения

Соблюсти правила достаточно сложно в плане конструктивного обустройства. Если вы новую котельную еще только пристраиваете, учтите весь перечень требований еще во время проектирования помещения.

Принцип работы и устройство конвектора газового типа

Принцип работы газового устройства основан на сжигании природного газа и нагреве циркулирующего через конструкцию конвектора воздуха. Поток воздуха движется по замкнутому циклу – помещение-конвектор-помещение.

Газовый конвектор состоит из следующих основных конструктивных элементов:

  • Корпус из металла, оборудованный решетками для циркуляции воздуха;
  • Теплообменный аппарат с камерой сгорания;
  • Вентилятор подачи воздуха (дымоудаления);
  • Вентилятор циркуляции воздуха помещения;
  • Коаксиальный или раздельный дымоход;
  • Газовая горелка, встроенная в теплообменный аппарат;
  • Кронштейны для настенной установки (чаще приобретаются отдельно);
  • Система контроля и управления.

Теплообменный аппарат имеет качественное оребрение из металлических пластин для увеличения площади теплообмена. В теплообменник встроена газовая горелка – она сжигает газ и нагревает теплообменный аппарат. Для горения в камеру с помощью вентилятора подается наружный воздух. Этот же вентилятор служит нагнетательным устройством для удаления продуктов сгорания. Воздух и дымовые газы движутся по коаксиальному дымоходу (труба в трубе) или раздельным трубам – по одной подается воздух, через другую удаляется дым.

Внутри корпуса установлен вентилятор, обеспечивающий циркуляцию внутреннего объема воздуха помещения через корпус конвектора (по поверхности теплообменника). Возможно два типа установки конвекторов – жесткий (с твердой фиксацией устройства) и на настенном кронштейне с возможностью изменения направления подачи воздуха в помещение. Установка на кронштейн возможна только с раздельными дымоходами, которые подсоединяются к аппарату гибкими вставками – это дает возможность небольшой переориентации направления потока воздуха.

Некоторые производители оборудуют газовые конвекторы регулируемыми решетками (типа жалюзи) для ручного или автоматического изменения направления подачи нагретого воздуха в помещение.

Процесс монтажа газового конвектора в доме из дерева

Нет ничего проще, чем закрепить конвертор к деревянной стене, для этого вам потребуются:

  • Саморезы;
  • Крестовая отвертка;
  • Крепления (идут в комплекте к конвертору);
  • Строительный уровень;
  • Карандаш.

Для начала следует проверить, на каком расстоянии друг от друга находятся петли, за которые вешается газовый конвектор. Чаще всего они достаточно широкие, что позволяет уже на креплениях двигать его влево и право, на расстояние около 5 см.

Замерьте расстояние между центрами посадочных мест, для верхних и нижних петель оно будет одинаково. Перенесите эти размеры на стену, соблюдая нужную вам высоту от пола, чаще всего она колеблется от 10 до 20 см.

В намеченные точки наживите саморезы, и перепроверьте уже с помощью конвектора, совпадают ли расстояния, поднеся его к шляпкам саморезов. Если это так, то можете смело фиксировать крюки к деревянной стене.

Когда крепежи прикручены, положите на них уровень и проверьте наклон относительно горизонта, его можно выровнять, ослабив одно из креплений и слегка приподняв его. Теперь можно вешать газовый конвектор на стену из дерева.

Газовый обогреватель. Изъяны в работе

Далее следует разобраться с недостатками конвекторов. Самый главный минус такого устройства заключается в том, что для выполнения монтажа приходится пробивать стену. Причем здесь необходима дыра для коаксиального газоотвода, представляющего собой специальную трубку в трубе, по которой выходят выхлопные газы. Необходимый для сгорания свежий воздух поступает к конвектору благодаря внешней трубе. Можно предположить, что дыра в стене может находиться в определенном участке, где будет размещен сам конвектор. Если же они располагаются под каждым окном каждой комнаты, то дыр в стенах будет очень много, и их нельзя будет спрятать или вывести в один участок. Кроме того, в стене необходимо проделать дополнительное пространство для подвода газа.

Схема монтажа газового конвектора.

В случае применения стандартного отопительного комплекса в жилой комнате площадью 30 кв.м с двумя окнами почти под каждым окном стоило бы выполнить монтаж одного конвектора. Однако с газовыми конвекторами подобный вариант недопустим. Здесь следует выполнить монтаж одного конвектора с повышенной мощностью в определенном участке на наружной стене помещения (где присутствуют наиболее оптимальные условия для подведения газа и создания отводки для выхлопных газов). Такая установка не подразумевает создания в комнате температурного баланса. Один угол будет достаточно жарким, а другой — холодным. Для создания должного комфорта следует разместить под каждое окно по одному конвектору малой мощности. Однако здесь встает вопрос цены, которая поднимется вдвойне, хотя и эстетичность комнаты возрастет. Отсюда вывод — монтаж этого варианта отопления будет во многом уступать стандартной водяной системе обогрева.

Газовый конвектор включает низкую инерционность. Иными словами, он достаточно быстро нагревается и с аналогичным интервалом остывает. Эту особенность можно отнести как к плюсам, так и к минусам. Все зависит от способа применения устройства. Использование его в жилом помещении может отрицательно сказаться на комфорте режима температур, а его установка в гараже, сарае или цехе без сомнения даст положительные результаты.

Еще один нюанс в работе газового конвектора, который также можно считать плюсом и минусом, — это наличие камеры сгорания, где газ нагревает камеру, которая впоследствии нагревает воздух. Для долговечности конвектора в его конструкции обязательно должна присутствовать сталь, стойкая к выгоранию. Хорошо, если прибор оснащен именно таким типом специализированной стали (тем не менее цена на устройство при этом возрастет вдвое). Если же конвектор использует дешевую сталь, то он рискует очень быстро выйти из строя ввиду коррозии, выгорания и прочих факторов. Если камера сгорания в конвекторе будет создана с применением 10-миллиметрового чугуна, то служба прибора будет долговечной.

Газ для новостроек

При обустройстве газоснабжения в новостройке, каким-бы оно не было, в случае если газификация изначально не предусмотрена, необходимо провести собрание жильцов, обладающих правами на жилые помещения в конкретном доме. На собрании составляется протокол, отображающий количество присутствующих, тему собрания, решение и итоги голосования.

Если не все согласны, но при этом «За» большинство голосов жильцов, решение принимается в пользу большинства. Затем необходимо посетить администрацию, узнать про возможность газификации, согласно планировочной схеме.

Спроектировать систему газоснабжения уже построенного многоквартирного дома зачастую нереально, поэтому лучше всего предусматривать такую возможность на стадии строительства, по результатам собрания будущих жильцов МКД

Далее, председатель собрания относит протокол в ЖКХ вместе с заявлением на подключение газа. Вопрос передается проектировщику или отдельной специализированной организации.

Составляется проект и далее происходит газификация дома если есть такая техническая возможность. Для автономной газификации отдельных квартир, схема немного отличается.

Выбор вида системы отопления

Проектирование отопительной системы важно начинать сразу после постройки дома. Прежде всего, надо устранить предполагаемые утечки тепла: заменить обычные окна стеклопакетами, утеплить подпол и пол

Далее необходимо составить проект, рассчитать длину труб, количество радиаторов. Эти показатели будут зависеть от объема помещений.

Небольшой дом

Для небольшого дома лучше всего подойдет электрическое отопление. Строить систему водяного нецелесообразно. Гораздо проще включить электрическую батарею, которая быстро нагреет комнату.

Чтобы не зависеть от аварий на подстанции, можно поставить небольшую конвекционную печь типа «булерьян». На сегодняшний день это одна из самых экономичных печей, которая пришла к нам из Канады, известной своими суровыми зимами. Работа ее основана на принципе конвекции, когда холодный воздух проходит по трубам, проложенным через камеру горения, и выходит уже нагретым.

Двухэтажный

Следует помнить, что водяное отопление работает либо с помощью естественной циркуляции (естественного наклона труб), либо с помощью насоса. Теплая вода из котла течет по трубам в радиаторы, где, остывая, отдает тепло. И через расширительный бак возвращается обратно в котел. В двухэтажном доме без насоса не обойтись, независимо от того, на каком этаже стоит печь для твердого топлива. А это означает увеличение расходов на электричество. Если они не предусмотрены в проекте, стоит продумать комбинированную систему.

Некоторые печи для твердого топлива также укомплектованы плитой для приготовления пищи.

Полноценный дом

Водяное отопление можно сделать двухконтурным, решив вопрос с горячей водой, если не хочется устанавливать бойлер — дополнительный мощный потребитель электроэнергии. Двухконтурный котел имеет два теплообменника: замкнутый для отопления и проточный для горячей воды. Температура в каждом разная: в отопительной системе температура воды достигает 95 градусов, в то время как горячее водоснабжение происходит при температуре 60 градусов. Вода циркулирует в замкнутой системе обогрева, но при включении горячей воды срабатывает трехходовой вентиль, после чего вода начинает поступать в проточный теплообменник и в водопроводные трубы.

Установка газового конвектора

Произвести установку конвектора газового типа очень просто своими силами

Но прежде чем переходить к процессу монтажа, важно выбрать подходящую модель аппарата. В продаже есть как отечественные недорогие варианты, так и зарубежные, стоимость которых более высокая

Самое главное, чтобы изделие было качественным и надежным.

Конвектор Alpine air

Из импортных аппаратов можно назвать конвектор газовый Alpine air от турецкого производителя. Это высококачественная серия приборов с чугунным теплообменником. Внешний вид агрегата достаточно привлекательный. Мощность обогрева колеблется в пределах 2,5-9 кВт. Есть изделия, оснащенные вентилятором.

Конвектор Аког

Стоит отметить и украинский газовый конвектор Аког для обогрева. Производитель выпускает пять моделей мощностью от 2,3 до 5 кВт. Срок службы достаточно большой и составляет 15 лет. Все модели оснащены итальянской автоматикой безопасности, микрофакельным запальником.

Когда газовое оборудование куплено, надо определиться с местом его расположения.
Оно должно подходить под размеры устройства. Размещать конвекторы разрешено только под окном. Для монтажа надо подготовить такие инструменты: электродрель, резак для труб, монтажную пену, силикон, гаечный ключ, металлопластиковую трубу, набор отверток, газовый кран, пластиковые дюбели и саморезы.

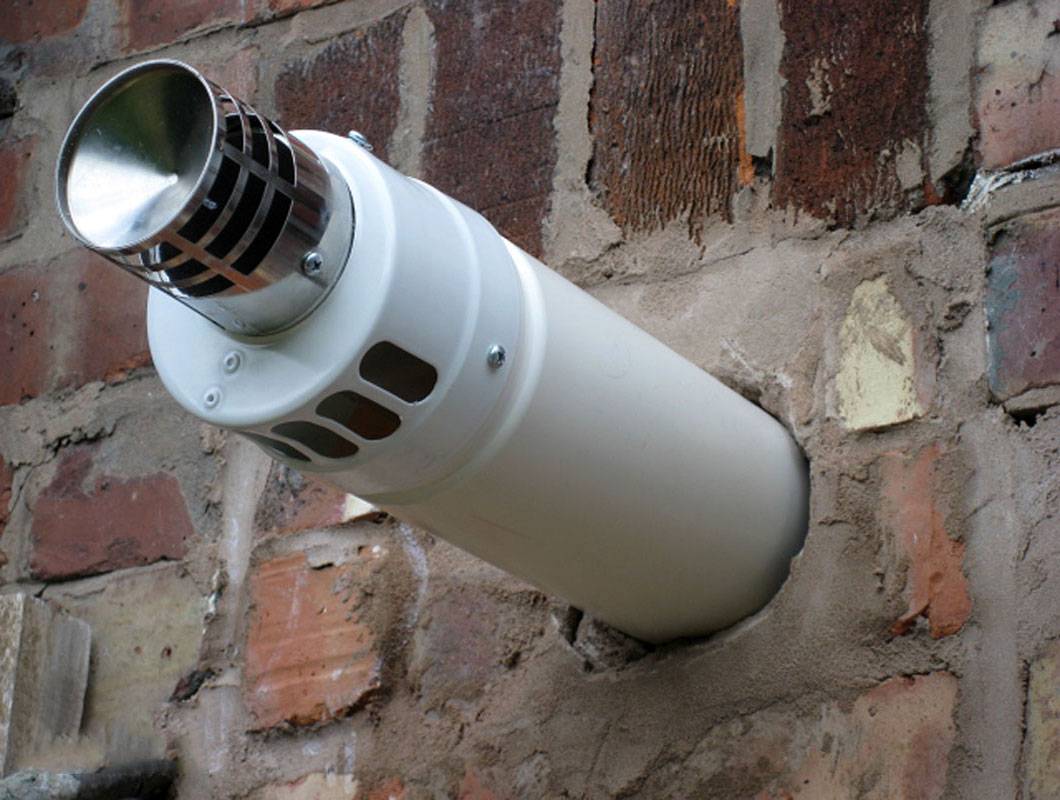

Когда место выбрано, делают разметку вывода коаксиальной трубы. При помощи перфоратора прорезается отверстие с круглой коронкой. Необходимо, чтобы в сторону улицы был небольшой наклон. Это позволит избежать проблем в дождливую погоду.

Размеры выноса трубы делаются с учетом характеристик модели. Прибор к стене крепится четырьмя дюбелями. Могут подойти и шпильки. Все зависит от веса. Между трубой и стеной образуется зазор. Его надо заполнить специальной монтажной пеной. Газ подводится либо гибким газовым шлангом, либо жестким трубопроводом

Важно проверить герметичность подсоединения. Вентилятор и автоматика работают от электросети, которую надо подвести индивидуально

Но можно подключить и .

Несмотря на то, что на конвекторы отопления газовые отзывы всех пользователей сходятся на таком преимуществе данных агрегатов как простота установки, желательно доверять монтаж специалистам с лицензией на проведение подобных работ. Особенно это касается подключения к газопроводу. Ведь от качественной установки во многом зависит безопасность и долговечность работы оборудования.

Но о том, что такое газовый конвектор, потребители знают мало.

Газовый тепловой конвектор представляет собой аппарат, который способен генерировать тепло за счет сгорания газа.
Конструкция агрегата довольно проста.

  1. Горелка. К ней подсоединен запальник.
  2. Теплообменник, задача которого отдавать тепло проходящему через него воздуху. Для нагрева большего количества воздуха, теплообменник делают ребристым (для увеличения площади).
  3. Система для отвода продуктов горения.
  4. Система автоматики, установлена в целях безопасности и отключает агрегат при возникновении проблем в работе.
  5. Термостат, обеспечивает поддержание в помещении заданной температуры.
  6. Корпус служит для защиты устройства и изготовлен из металла, покрытого термостойкой краской.

На рисунке ниже показано устройство газового конвектора.

Принцип работы аппарата заключается в том, что газ, при сгорании в камере, нагревает теплообменник
. Поток воздуха, проходя через нижние отверстия агрегата, движется через теплообменник, забирает тепло и выходит нагретым в помещение через верхние отверстия. Тем временем, из камеры продукты горения газа выводятся наружу с помощью двустенного патрубка
(коаксиального). Через него же с улицы в аппарат поступает свежий воздух для поддержания процесса горения.

Принцип работы конвектора

Требования к помещению

Требования газовых служб к помещениям:

Потолки должны быть не ниже двух с половиной метров, что немаловажно, ведь многие деревянные дома строятся с низкими потолками, и это при самом маломощном оборудовании;
Канал для вентиляции в диаметре должен быть равен или превышать 100 мм, материал из которого он изготовлен должен соответствовать СНИП, а нижняя часть вентиляционного канала должна быть ниже потолка минимум на 200 мм;
Нижние зазоры на межкомнатных дверях должны быть минимум 25 мм;
В каждой комнате должны присутствовать окна позволяющие проветрить помещение;
Котельная должна быть снабжена дверью в соседнее нежилое помещение, а при установке котла мощностью свыше 150 кВт, отдельной входной дверью;
Внутренне пространство котельной должно иметь не менее 7,5 м3 в объеме, к новым домам это требование увеличили вдвое;
Дымоход – обязательно должен оснащаться двумя стенками, его диаметр должен превышать или равняться входящему патрубку оборудования;
Освещение в котельной должно быть безопасным, для этого не допускаются открытые лампочки без плафонов;
В случае наружной электропроводки, ее необходимо поместить в специализированные кабель каналы;
Система контроля загазованности внутренних помещений должна устанавливаться в деревянном доме, если котел находится в подвале.

Выбор оборудования

Когда проект системы обогрева готов, стоит приступить к выбору и покупке оборудования.

Трубы

При выборе материала для труб следует учитывать материал, из которого построена дача, и его объем.

На сегодняшний день это могут быть:

  1. Медные трубы . Идеально подходят для деревянного дома. Минус — высокая стоимость.
  2. Стальные трубы. Отличаются долговечностью, способны выдерживать высокие температуры. Минус — необходим сварочный аппарат.
  3. Пластиковые или металлопластиковые трубы. Это современный строительный материал. Недорого стоит, не требует специального оборудования. Их также используют для установки «теплого пола».

Следует избегать труб с малым сечением. Для стояка лучше всего подойдут трубы с сечением 40 мм, а подвести к радиатору можно трубу сечением 22 — 24 мм.

Котлы

Котел — самая важная часть в отоплении. От его эффективности зависит работа всей системы.

Котлы можно разделить на три основных типа.

Газгольдер — это резервуар со сжиженным газом, который установлен недалеко от дома. Благодаря современным технологиям, работу газгольдера можно настроить таким образом, что он будет нуждаться в заправке не чаще одного раза в год при условии постоянной эксплуатации. Газ является одним из самых удобных материалов, у него практически нет побочных продуктов горения и неприятного запаха.

Монтаж газовой котельной требует разрешений и согласований. Фирмы, которые устанавливают отопление на даче под ключ, как правило, решают эти вопросы сами.

Газовый котел является оптимальным, если хозяева живут на даче постоянно.

Водяная система на угле или любом другом твердом топливе — хороший вариант для тех, кто живет в доме постоянно. Уголь дешевле электричества. А дрова и вовсе можно заказать на дом с доставкой. Твердотопливный котел, в отличие от жидкотопливного — а это обычно дизельное топливо — не обладает специфическим запахом. Проблема с бумажными отходами отпадает: котел съест весь мусор.

К недостаткам можно отнести необходимость где-то складировать топливо. Но загородный дом обычно строят вместе с хозяйственными постройками, поэтому такой проблемы не возникает.

Электрический котел можно использовать, если на дачу приезжают только в летний сезон или на выходные. Расходы на топливо не такие высокие, как при постоянном проживании.

Но любая авария на подстанции, обрыв линии электропередач, а это не редкость в деревне или в дачном поселке, оставит дом не только без света, но и без тепла.

Расчет мощности котла

У котла тоже есть своя расчетная мощность. Если планируется использовать котел для нагрева горячей воды, надо добавить к значению 25 %.

Принцип действия газовых котлов

Как бы то ни было, а большей популярностью при установке отопительной системы пользуются именно газовые котлы. Оно и правильно, ведь, как мы уже говорили, отапливать баллонами с газом очень невыгодно, а для работы конвекторов требуются именно баллоны. Так вот, принцип работы котлов практически такой же, как и у других устройств, предназначенных для отопления. Тепловая энергия, выделяемая при горении газа, подогревает теплоноситель. Последний, собственно, и есть источник тепла, который при помощи системы трубопровода попадает в самые отдаленные участки частного дома. Итак, газовые котлы состоят из следующих элементов:

  1. Топка, в которой сжигается газ.
  2. Патрубки, необходимые для подключения к системе.
  3. Горелка, благодаря которой горит газ.
  4. Трубопровод, поднимающий горючие газы.
  5. Дымоход, отводящий продукты горения топлива наружу.

Далее следует перемещение теплоносителя. Для этого имеется еще один трубопровод, к которому подключаются радиаторы

Это еще одна важная деталь отопления, которой нужно уделить должное внимание, ведь они могут иметь самые разные формы и быть изготовленными из самых разных материалов

Помимо этого, газовое отопление в частном доме состоит еще из целого ряда устройств, необходимых для регулировки процесса. Это, к примеру, расширительные баки для скапливания лишней жидкости, насос для циркуляции, регулятор температуры, воздухоотвод и различные клапаны.

Установка и монтаж своими руками

Отопительная система – это, пожалуй, важнейший элемент дома

Следовательно, при ее устройстве необходимо уделять большое внимание каждому этапу. В особенности, если все работы будут производиться собственноручно

А теперь – поэтапная технология создания такой отопительной системы.

Этап 1. Составляем проект системы, в который будут входить чертежи и рабочий проект

Крайне важно здесь рассчитать необходимую мощность газового котла, всех радиаторов и циркуляционного насоса

Этап 2. Рассчитываем предварительную смету.

Этап 3. Покупаем все необходимые материалы, детали и инструменты.

Этап 4. Монтируем отопительную систему.

Этап 5. Заполняем ее теплоносителем.

Этап 6. Производим пробный запуск системы.

Этап 7. Собственно, работа отопительной системы.

Видео

https://youtube.com/watch?v=apDoB4KZNWs

Ежели вы намерились сделать монтаж отопительной системы своими руками, как мы здесь разобрали, то вы должны согласиться с тем моментом, что она по сути своей не представляет из себя ничего сложного. Все, что вам потребуется – это несколько необходимых инструментов, а также умения в обращении с ними. Разумеется, это дело деликатное, поэтому, конечно же, им должны заниматься профессионалы, осведомленные обо всех нюансах вопроса.

Но если ваше решение твердо и непоколебимо, то это отличная возможность сэкономить.

Важно! Самостоятельная установка отопительной системы – отличная возможность сэкономить, ведь стоимость оборудования и материалов такая же, как стоимость работ по их установке

И последнее, что следует знать при работе с отопительной системой. Все, что связано с газом, должны делать исключительно сотрудники газовых служб. В этом, прежде всего, заинтересованы мы сами, так как это в целях нашей же безопасности.

Выводы и полезное видео по теме

Что делать при утечке газа в квартире:

Таким образом, на вопрос — можно ли поставить газовый котел и сопутствующее оборудование в квартире, можно ответить положительно. Но для этого нужно иметь подходящие технические условия, необходимую документацию, запастись терпением и пройти все эти этапы.

Многие квартиры в России обладают автономным отоплением, следовательно и у вас есть шанс получить такую возможность.

А вы газифицировали свою квартиру? Может быть планируете или выступаете категорически против таких действий в пределах МКД? Напишите свое мнение в комментариях, а также задавайте интересующие вас вопросы.
