Промышленное отопление: радиаторы, батареи, регистры

Конвекторы

Современные отопительные конвекторы имеют весьма красивый внешний вид благодаря наличию декоративного экрана. Также у них присутствует не заслонка, как в старых моделях, а термостатическая головка. Бюджетные конструкции более простые.

Теплообменник конвектора представлен стальной трубой с поперечными ребрами, напрессованными на нее для улучшения теплоотдачи. Также производятся и конвекторы с медными сердечниками теплообменника, покрытыми алюминиевыми пластинами. Эти конструкции весьма эффективно обогревают помещение: конвектора достигают мощности в 3 кВт, а это соответствует чугунному радиатору из 13-15 секций.

Абсолютно стальные приборы имеют высокую прочность, практически такую же, что и стальная подводка к ним. В принципе, они являются змеевиком из длинной трубы. Медно-алюминиевые радиаторы чувствительней к перепадам давления – как правило, они выдерживают до 12-16 атмосфер.

Если возникает вопрос о том, какие батареи выбрать, чтобы сэкономить, то нужно обратить внимание на простые регистры. Их можно сделать самостоятельно – в этой работе нет ничего сложного (детальнее: «Делаем регистры отопления своими руками из гладких и профильных труб «)

Сначала нарезают до нужного размера несколько труб (их количество должно быть четким для односторонней подводки и нечетным – для двухстороннего варианта). Их диаметр должен составлять 50-150 сантиметров (в зависимости от потребности в тепловой энергии).

Затем в трубах прожигают или высверливают отверстия для перемычек, которые потребуются для создания замкнутого контура. Перемычки изготавливают из труб меньшего диаметра.

Между регистрами, помимо перемычек, устанавливают дополнительные распорки для придания конструкции жесткости. Готовый регистр вывешивают на арматуру, вбитую в стену, или просто ставят на пол, на ножки из уголка, приваренные к нижней трубе. Таким образом, конструкция получается простой, и для ее изготовления требуется минимум недорогих материалов. Иногда регистр делают немного иначе – толстые трубы выкладывают в одну линию на пол или вывешивают чуть выше него по периметру помещения. В результате вся поверхность стен будет прогреваться.

Обогреватели промышленные электрические

Промышленный обогреватель имеют простую и надежную конструкцию. Излучающие элементы представляют собой ТЭНы в оболочке из нержавеющей стали.

Электрические промышленные обогреватели предназначены для полного или локального обогрева помещений с высотой потолков до 20 метров. Промышленным электроотопление можно назвать любой процесс, в котором электрическая энергия преобразуется в тепло. Электрические промышленные обогреватели представляют собой электрический прибор, который преобразует электрическую энергию в тепло. Нагревательный элемент внутри каждого электрического обогревателя простой ТЭН, и работает по принципу Джоуля отопления: электрический ток через резистор преобразует электрическую энергию в тепловую энергию. Промышленные обогреватели могут использоваться на открытом воздухе для целей обогрева или решения технологических задач: нагрева конвеерной ленты, нагрева покрашенных предметов, снеготаяния и т.д.

Сортировать по: наименованию (возр | убыв), цене (возр | убыв), рейтингу (возр | убыв)

Советы по выбору батарей

Для частного дома подходят недорогие алюминиевые радиаторы. Но при их использовании нужно следить за работой отопительной системы. Для гаража и теплицы оптимальным вариантом станет изготовление регистров – в этом случае удастся сэкономить. Внешний вид приборов для технических помещений не имеет особого значения. Так как они имеют высокую тепловую мощность, отопление будет обходиться дешевле, чем при использовании заводских батарей (детальнее: «Какие батареи лучше для отопления — выбираем оптимальное решение «).

Сейчас на рынке представлен широкий ассортимент отопительных приборов, поэтому можно подобрать подходящий вариант исходя из особенностей системы, эстетических предпочтений и финансовых возможностей.

Видео о том, какую батарею отопления выбрать:

Пошаговая инструкция монтажа биметаллической батареи

Установка алюминиевых или биметаллических радиаторов отопления. Видеоурок Пламбер

Watch this video on YouTube

Данная пошаговая инструкция содержит рекомендации по грамотной установке биметаллической батареи на стену из МДФ панелей с диагональным подсоединением к полипропиленовым трубам. Перед началом монтажа секционной радиаторной панели нужно подготовить следующий инструмент и материалы:

биметаллическая батарея в сборе;
кронштейны – 4 шт.;
заглушка;
кран Маевского;
запорные краны – 2 шт.;
дрель-шуруповёрт;
лазерный уровень;
рулетка;
уровень;
маркер;
малярная лента.

После подготовки переходят непосредственно к навеске радиатора, выполняя нижеследующие действия.

Рулеткой промеряют расстояние между местами соединений крайних секций.
На стене делают разметку расположения кронштейнов. Для этого места предполагаемых креплений кронштейнов отмечают маркером по отрезкам, предварительно наклеенным на стену.

Разметку делают исходя из того, что расстояние от пола и подоконника до прибора должно быть не менее 100 мм. На глухой стене батарея должна находиться\ на равном расстоянии от двери и угла комнаты.
Промежуток между радиатором и стеной должен быть не менее 30 мм. Это расстояние обеспечивает форма посадочного места на кронштейне.
Исходя из стандартного межосевого размера, отмеряют это расстояние вниз для нижних кронштейнов.
На стену наводят луч лазерного уровня поочерёдно для верхней и нижней разметки.
Делают предварительную разметку для саморезов, прикладывая к стене кронштейны.
Шуруповёртом прикручивают саморезами сначала нижние, затем верхние опоры. В кронштейнах есть продольные проёмы для шурупов, они дают возможность доводки до горизонта установленной батареи.
Батарею заводят сначала на нижние опоры, а потом навешивают на верхние кронштейны.

Прикладывая уровень к верхней поверхности прибора, контролирует её горизонт. Корректируют этот параметр лёгким смещением вверх-вниз сторон радиатора благодаря продольным пазам в кронштейнах.
В одно из верхних отверстий вкручивают гайку, в неё запорный кран, с противоположной стороны снизу устанавливают второй кран.
Установка запорных кранов диагональной схемы подключения батареи
В свободное верхнее отверстие вкручивают последовательно посадочную гайку и кран Маевского, нижний проход закрывают, ввинчивая заглушку.

Газовые промышленные инфракрасные обогреватели

Работая на рынке теплового оборудования более 7 лет, компания Аэростандарт профессионально занимается поставками промышленных газовых инфракрасных нагревателей на территории всей России.

В последние годы высокая эффективность газового инфракрасного оборудования, его быстрая окупаемость, недорогое обслуживание и простота в эксплуатации – известны уже многим, особенно крупным предприятиям с большими производственными площадями, на обогрев которых уходит большое количество ресурсов.

Именно поэтому наша компания уделяет много времени на изучение новинок, появляющихся на рынке газового ИК теплового оборудования, затем тщательно изучает их, и только убедившись в высоком качестве оборудования, закупает и поставляет его на российский рынок.

Представляя на рынке только качественное оборудование, компания Аэростандарт заслужила доверие у многих крупных предприятий, которые вошли в число постоянных клиентов.

Стальные трубчатые радиаторы отопления

Изделия по конструкции напоминают чугунные батареи. Но при этом обладают красивым современным дизайном. Это продукция зарубежных производителей. При покупке стальных трубчатых батарей необходимо учитывать один очень важный нюанс – они работают при низком давлении. В США и европейских странах отопительные системы часто устанавливаются в невысоких домах и при движении теплоносителя не создается высокое давление.

Поэтому прежде, чем покупать красивый зарубежный радиатор, внимательно ознакомьтесь с сопроводительной технической документацией

Особое внимание обратите на свойства и характеристику изделий. Принимайте окончательное решение о покупке только в случае абсолютной уверенности, что данный радиатор подойдет к работе в сложных отечественных условиях

Трубчатый радиатор отопления.

Биметаллические радиаторы

Наконец, удостоим внимания биметаллические секционные радиаторы. Несомненно, они сочетают наилучшие качества стальных радиаторов и алюминиевых. Внутри они состоят из стали, а сверху покрыты красивой алюминиевой оболочкой. Прочная сталь такого радиатора выдерживает высокое давление теплоносителя, чем не могут похвастаться алюминиевые радиаторы. Она служит надежной защитой от коррозии, что можно так же назвать большим достоинством таких радиаторов. Алюминиевая оболочка играет свою важную роль. Благодаря ей, биметаллические радиаторы обладают отличной теплоотдачей и красивым дизайном.

Сталь отделяет теплоноситель от алюминия. Вода движется по специальным стальным трубкам, нагревая алюминиевые панели, которые на них закреплены. Воздух в помещении быстро достигает комфортной температуры.

Биметаллический радиатор, подключенный к тепловой сети.

Чугунные радиаторы: какие выбрать

Этот тип батарей используется уже много лет. Они имеют хорошую теплоотдачу, но из-за нескольких особенностей в последнее время утратили свою популярность. Существенным недостатком является внешний вид – чугунные радиаторы выглядят не самым лучшим образом (прочитайте: «Какие бывают типы батарей отопления — обзор и сравнение «). Кроме того, из-за большого внутреннего сечения теплоноситель внутри радиатора движется медленно, а это означает, что в нем будет скапливаться грязь. Однако регулярная промывка требуется не всегда: при нижнем боковом подключении ил выносился током воды, не задерживаясь в отопительном приборе. Еще один недостаток чугунных батарей заключается в том, что они плохо переносят гидравлические удары.

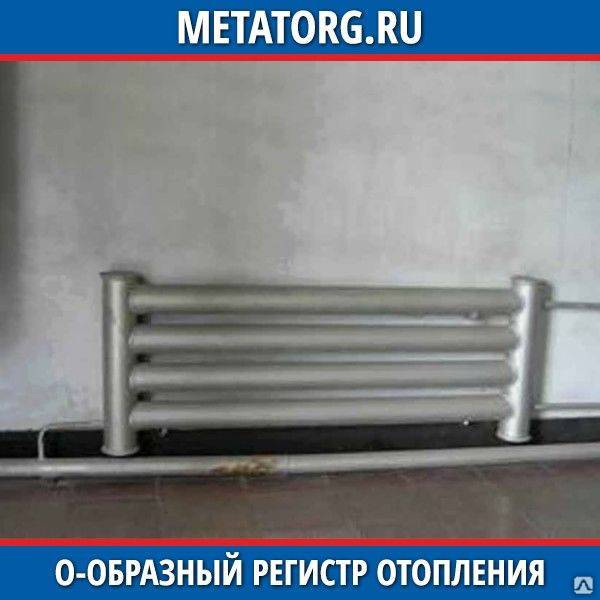

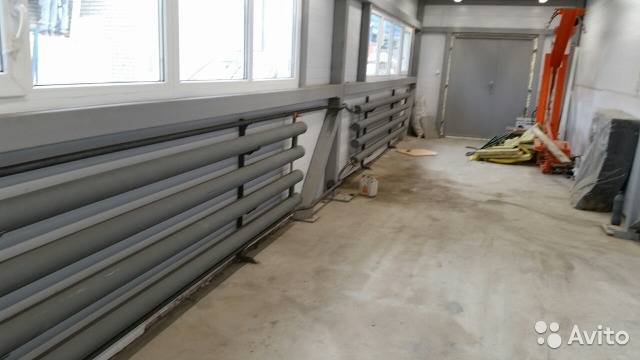

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

Резьбовое соединение;
Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Видео

В условиях тотальной борьбы за экономию повышение эффективности отопительной системы — одна из приоритетных задач. Чтобы ее решить, необходимо, в первую очередь, заменить старые батареи новыми современными приборами отопления. Как это сделать самостоятельно, рассказывается в этой статье.

Для того чтобы дома всегда было тепло, необходимо, чтобы все нагревательные приборы работали с максимальной отдачей. Во многих домах и по сей день стоят морально устаревшие регистры с низким КПД. По сути, отопление жилых помещений такими батареями — это выбрасывание денег на ветер. Значительно повысить комфорт в помещении и при этом сократить счета за отопление поможет замена старых батарей на новые.

Для начала следует рассказать о типах современных батарей. Условно их можно разделить на три класса:

Стальные, батарея с корпусом из стали. Чтобы повысить площадь теплоотдачи, и, следовательно, КПД таких батарей, приходится делать очень большое количество внутренних перегородок. Как следствие — довольно высокая стоимость — двухкиловаттная батарея будет стоить порядка 3500 руб.
Алюминиевые. Имеют более толстые, по сравнению со стальными, стенки и, соответственно, более высокий КПД. Подвержены разрушительному воздействию щелочи, которую добавляют в воду, текущую в теплосетях, чтобы на внутренних стенках теплопроводов не образовывалась накипь. Дешевый материал и простота в изготовлении обеспечивают низкую цену — порядка 2000 руб. за батарею с мощностью приблизительно 2 кВт.
Биметаллические. Внутренняя часть стальная, наружная алюминиевая. Сочетают в себе плюсы предыдущих типов батарей и не имеют их минусов. Средняя цена — около 2600 руб. за двухкиловаттную.

Таким образом, при установке батареи на систему центрального водоснабжения, необходимо использовать либо стальные, либо биметаллические радиаторы — алюминиевые под действием щелочи быстро разрушатся. При монтаже автономной системы отопления, например, в частных домах, с целью экономии целесообразно использовать алюминиевые радиаторы.

Итак, приступим. Заменим старые регистры современной батареей.

Алюминиевые радиаторы: как правильно выбрать

Такие батареи обладают хорошей теплопроводностью. Внутренние каналы имеют небольшое сечение, и по всей поверхности оребрения сохраняется одинаковая температура. Также алюминиевые радиаторы отличаются привлекательным внешним видом. Но и недостатки у них есть.

Одним из них является низкая механическая прочность. Чаще всего алюминиевые батареи имеют рабочее давление не выше 16 атмосфер. Также алюминий обладает ограниченной химической стойкостью (прочитайте: «Какой радиатор отопления выбрать лучше для дома «). Он образует гальваническую пару с медью. В результате в воде, богатой солями, между алюминиевым радиатором и медным водопроводом образуется постоянный поток ионов, который значительно ускоряет эрозию отопительного прибора.

Конвектор и масляный обогреватель сравнение выявляет несомненного лидера

Итак, сравним основные показатели двух самых популярных обогревателей.

1. Экономичность использования. Масляный радиатор потребляет на четверть больше электричества, чем конвекторный. Так как тарифы на электроэнергию постоянно растут, то этот факт может оказаться решающим при выборе устройства.

2. Время разогрева. Разогрев воздуха масляным обогревателем проходит несколько ступеней: сначала электричество греет тэн, затем тэн – масло, а оно, в свою очередь, нагревает ребра корпуса, отдающего тепло воздушным массам. Это занимает много времени (и электроэнергии, стоящей немало) – прибор уже давно включен, а холод еще в комнате. Ускорить процесс могут вентиляторы, встроенные в масляный обогреватель.

У конвектора тэн сразу греет корпус, поэтому коэффициент его полезного действия составляет не менее 95 процентов. Но скорость нагрева тоже не так велика и масляный радиатор оснащенный вентилятором при прочих равных условиях скорее выиграет у конвектора.

3. Комфорт при работе. Здесь имеется в виду легкость переноски и монтажа. Надо заметить, что конвекторы в этом плане удобнее и мобильнее. Их вес не больше 10 килограмм, а масляные устройства более громоздки и тяжелы – их вес составляет от 18 до 25 килограмм. Конвекторы и на колесиках перемещать удобнее, и на стену закрепить несложно, что сэкономит место в квартире и облегчит уборку. Кроме того, температура, создаваемая конвектором, более комфортна. Она не имеет перепадов по всему объему комнаты.

4. Безопасность. Сами понимаете, что раскаленное масло – не самый лучший сосед. Оно нагревает корпус обогревателя так, что и до ожога недалеко. Исключением являются обогреватели оснащенные защитным кожухом.

А вот конвекторные устройства можно назвать абсолютно безопасными. Ведь греется их корпус всего до 60 градусов, а при такой температуре обжечься нельзя. Оснащенный функцией защиты, конвектор, оставленный без присмотра, не устроит подвоха хозяину. А вот масляный прибор ни в коем случае нельзя оставлять наедине с помещением – ведь некоторые его модели, даже не имеют датчика перегрева.

5. Срок службы. Наверное, не один человек был свидетелем вытекания масла из масляного обогревателя. Рано или поздно протечка появляется. Сначала появляется микротрещина на корпусе, потом через нее начинает потихоньку испаряться масло. Ну, а в итоге обогреватель выходит из строя, и никто не берется его ремонтировать – разве возможно найти малюсенькую микротрещину. Что касается конвекторных обогревателей, то они служат по 10 и 15 лет, хотя срок гарантии производитель обычно указывает 5 лет.

6. Экологичность устройства. Для начала возьмем за аксиому, что пыль в помещении при движении воздуха во время конвекции будет подниматься всегда. Поэтому врут торговцы, рассказывающие о каких-то особенных моделях конвекционных или масляных обогревателей, не поднимающих пыль. Теперь о сжигании кислорода. У конвекторов особенность материала тэна и температура нагрева корпуса таковы, что этот процесс физически невозможен. Кое-кто утверждает, что у масляных радиаторов сжигание кислорода все же возможно. Не верьте – это неправда.

7. Стоимость прибора. Здесь масляные обогреватели вырываются вперед – цены на них существенно ниже, чем на конвекторы. Но не стоит забывать о соотношении цены и качества, то есть сопоставить не только цены, но и важнейшие технические показатели (о которых шла речь выше).

Советы по эксплуатации

Любой кварцевый обогреватель следует использовать бережно, непременно соблюдать предписания производителя. Чтобы прибор работал надлежащим образом и служил продолжительный период времени, нужно придерживаться таких правил:

При подключении нагревательного устройства к электросети внимательно осматривать провода. Это позволит вовремя обнаружить и устранить возможные повреждения.
Если агрегат дополнительно не оборудован терморегулятором, то на нем нельзя долго сушить вещи

Иначе может произойти пожар.
У монолитных вариантов панель слишком хрупкая
Потому с ними важно обращаться очень аккуратно: не ронять, избегать любых ударов по корпусу.
С осторожностью использовать электроприборы без защитного экрана. Особенно это касается тех случаев, когда в комнате присутствуют дети: они могут сильно обжечься.

Современные кварцевые батареи не требуют специального ухода, постоянного обслуживания. Будет достаточно лишь иногда протирать их увлажненной тряпкой.

Монолитный кварцевый обогреватель не рекомендуется устанавливать на сквозняке, так как это нарушает процесс регулирования температурыИсточник stroy-podskazka.ru

Мифы и реальность о кварцевых обогревателях Теплэко.

Заключение

Кварцевые панели – эффективные нагревательные приборы, которые работают на электроэнергии. Зачастую их применяют вместо вспомогательного источника тепла. В магазинах можно увидеть несколько разновидностей таких агрегатов. Они отличаются по конструкции, принципу функционирования, предназначены для применения в определенных помещениях. Чтобы подобрать для своего дома максимально подходящее устройство, лучше обратиться к специалистам. Они посоветуют качественное оборудование для конкретных условий эксплуатации, правильно высчитают мощность агрегата. Впоследствии это поможет поддерживать в жилище комфортную температуру при минимальных расходах на электроэнергию.

Системы инфракрасного обогрева система на инфракрасных излучателях

Основу инфракрасной системы обогрева составляют инфракрасные нагреватели. Принцип их работы основан на том, что энергия сжигаемого газа или электричества преобразуется в энергию теплового излучения.

Преимущества: возможность адресно направлять тепло в нужную зону и прогревать в большом объеме отдельные локальные зоны.

Недостатки: при необходимости прогревать весь объем воздуха в помещении эффективность аппаратов сильно снижается; нагретые до высоких температур излучающие поверхности находятся непосредственно в отапливаемом помещении, что может привести к пожару; излучатели, работающие на природном газе, требуют сложной и разветвленной системы газоснабжения, что сильно удорожает весь проект; излучатели, работающие на газе, выжигают кислород из помещения, что приводит к необходимости проветривания; излучатели, работающие на электричестве, потребляют много электроэнергии, что неэкономично; возможно ухудшение самочувствия персонала, находящегося под прямым излучением.

Излучатели эффективны только тогда, когда в большом объемном помещении нужно точечно прогреть несколько локальных рабочих зон, эффективность их применения для прогрева всего объема помещения в целом крайне невысока.

Изготовление регистров отопления

Резьбовое соединение;
Соединение под сварку.

Какие еще бывают разновидности чугунных труб

Одна из обширных сфер применения чугунных труб, помимо отопительных систем, — организация водонапорных трубопроводов. Характеристики труб из чугуна позволяют использовать их в системах подачи воды (чаще – холодной) и канализациях. Чугунные трубы могут без проблем укладываться в землю, они спокойно переносят низкие температуры и давление грунта. Но из-за подверженности к коррозии укладывать их лучше в тоннели, чем непосредственно в землю.

В зависимости от требований трубопровода могут быть выбраны изделия разных типов.

Безнапорные трубы ЧК. Данный вид чугунных труб обладает наименьшей прочностью и устойчивостью к давлению. Безнапорные трубы достаточно тонкие и хрупкие. В их производстве применяется простой серый чугун с примесями пластинчатого графита. Такие чугунные трубы могут успешно эксплуатироваться только в самотечных канализациях со стабильно низкой нагрузкой. Тем не менее, у чугунных безнапорных труб есть и интересное преимущество: их можно использовать неоднократно. Естественно, это возможно только при хорошей сохранности.

Если необходимо осуществить соединение в системе безнапорной канализации с пластиковым трубопроводом, трубы ЧК подойдут лучше всего. Соединение делается при помощи резиновых манжет.

Напорные трубы ВЧШГ. В большинстве современных трубопроводов принято использовать трубу чугунную напорную. Эти изделия часто встречаются в продаже под аббревиатурой ВЧШГ, которая расшифровывается как «высокопрочный чугун с шаровидным графитом».

Трубы из чугуна бывают нескольких видов, от типа и размера зависит их применение и способ соединения

Трубы чугунные напорные нашли своё применение в устройстве самотечных канализаций, напорных канализаций (в том числе и в тех случаях, когда появляется необходимость подъема стоков на значительную высоту), водопроводов и теплотрасс.

В промышленных отраслях трубы ВЧШГ также задействованы. При их помощи осуществляется прокладка магистральных систем транспортировки нефти и газа.

Напорные раструбные трубы ЧНР. Применяют трубу чугунную раструбную в основном в крупных сетях водоснабжения. Они выпускаются с разными диаметрами, чаще – от 100 мм. Особенность материала делает трубы ЧНР несколько менее прочными, чем ВЧШГ, поэтому их монтаж требует особых навыков. В домашних канализационных системах использование труб чугунных напорных раструбных ограничено, в основном из-за сложностей строительства водопроводов. Чтобы продлить срок службы труб ЧНР, их вскрывают лаково-битумными композициями.

Безраструбные трубы SML. Безраструбные чугунные трубы производятся методом литья сплава чугуна и розеточного графита. Относительно новая вариация чугунных труб для водопровода и канализации, особенностью которой стало специальное покрытие их эпоксидных веществ. Канализационные системы могут долго функционировать с применением безраструбных конструкций, если их монтаж был осуществлен правильно. В отличие от раструбных, такие трубы соединяются обычными хомутами. Ключевую роль в надежности соединения играет степень плотности надетого хомута.

Чугунные трубы SML могут выдерживать как высокие, так и низкие температуры. Единственное «противопоказание» к их применению– это напорные канализации.

Чугунные трубы и по сей день остаются широко используемым материалом для установки отопительных сетей, магистральных водопроводов и канализаций. Экономайзерные трубы – это обязательный элемент промышленных регистров, они, по сути, являются уже готовым радиатором. Так же качественно трубы из чугуна могут служить и в системах водопроводов и канализаций.
