Подключение генератора. Варианты схем АВР для генератора
Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.
В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?
Казалось бы, что проще – поставить переключатель, и нет проблем.
1. Схема подключения генератора через переключатель
Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:
- Не переключать под нагрузкой!
- Правильно подобрать защиту и ток рубильника (переключателя).
Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.
Поэтому предлагаю рассмотреть второй вариант схемы:
2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.
Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.
Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.
Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.
Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.
Идём далее, совершенствуем схему АВР для автоматического подключения генератора:
3. Схема подключения генератора через реле и контакторы. АВР с усилением
Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.
Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).
Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.
Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?
Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:
4. Схема АВР для генератора с электрической и механической блокировками
Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.
Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.
А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.
Ну а практическая схема автоматики, будет выглядеть так:
5. Схема АВР для подключения генератора с блокировками и защитами
Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.
Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.
Эту схему я и собрал, сейчас покажу как.
О схеме управления
Когда я занимался созданием АВР у меня было несколько особых требований к его работе:
- У меня не так часто отключают электричество, поэтому я решил, что мне не нужен автозапуск генератора, а вот от автоматической остановки генератора я решил не отказываться: когда сеть восстанавливается, генератор сам затихает и сразу понятно, что теперь с питанием всё хорошо, да и бензин экономится
- После старта генератора ему надо дать время прогреться и только после прогрева давать ему нагрузку. Т.е. мне нужен был таймер включения АВР после подачи напряжения от генератора
- После восстановления напряжения в сети часто происходили повторные отключения через короткий промежуток времени, поэтому мне нужен был таймер, который бы выждал перед переходом с генератора на сеть некоторое время и не глушил сразу генератор
- Генератору, говорят, полезно перед выключением немного поработать без нагрузки. И для этого мне тоже нужен был таймер
Таким образом вырисовывалась картина, что мне нужен контроллер с несколькими таймерами. В те времена я увлекался кодингом на AVR, поэтому решил сделать такой контроллер на Atmega 8a.
Хорошо бы, чтоб контроллер работал долго и надёжно. Кроме того, чтобы сделать полную гальваническую развязку и снабдить контроллер сторожевым таймером я ничего более не придумал. Ну и сделать схему и программу максимально простыми. Поскольку делалось всё для себя, то все настройки и калибровки решил оставить в коде — весь UI свелся к одному светодиоду )
Основная задача контроллера – мониторить напряжение на вводах и, при необходимости, переключать вводы. При этом приоритетным является ввод от деревенской сети.
Тут стоит отметить, что качество сети таково, что колебания от 150 в до 250 в вполне обычное явление. Поэтому понятие что есть хорошее питание от сети очень размыто. Через какое-то время я решил эту проблему, когда поставил на весь дом один мощный тиристорный стаблизатор напряжения на 11 кВт
Но, важно, стабилизатор можно ставить только до АВР, а не после! Включать стабилизатор для генератора категорически не рекомендуется. Есть опасность, что при определенной комбинации нагрузок, особенно всяких мощных насосов, система из генератора и стабилизатора станет неустойчивой и войдет в автоколебания
После некоторых раздумий нарисовал такую схему в Eagle.
В схеме есть два идентичных трансформаторных источника питания, при наличии напряжения на любом из вводов схема обеспечена питанием. Между вводами возможно напряжение в 600в, поэтому изоляция трансформаторов должна быть хорошей. Питание берется после пакетников QF3 и QF4 соответственно.
У каждого источника есть резистивный делитель напряжения, защищенный от перенапряжения стабилитроном – с него производится путём нехитрых расчётов измерение напряжение сети с помощью АЦП микроконтроллера.
Для коммутации катушек контакторов применяется стандартная схема из даташита для управления семисторами. 2 штуки ). Катушки — это индуктивная нагрузка, поэтому цепи снаббера на выходе из резистора и конденсатора обязательны.
У меня был релейный модуль с али, который используется для останова генератора. На схеме он просто прямоугольник с тремя выводами.
Из особенностей еще в качестве генератора опорного напряжения использован TL431. В остальном всё включено стандартно для Atmega 8. Есть светодиоды для индикации наличия напряжения питания на вводах и один светодиод статуса устройства. Тактируется схема с помощью внешнего кварца на 16 МГц.
Eagle мне породил вот такую печатную плату. Никаких SMD, симисторы и стабилизатор с легкими радиаторами.
Два тороидальных трансформатора установлены прямо на плате. Плату изготовил традиционным радиолюбительским способом с помощью фоторезиста. После монтажа покрыл тремя слоями акрилового лака. Надеюсь не пробьет его высокое напряжение.

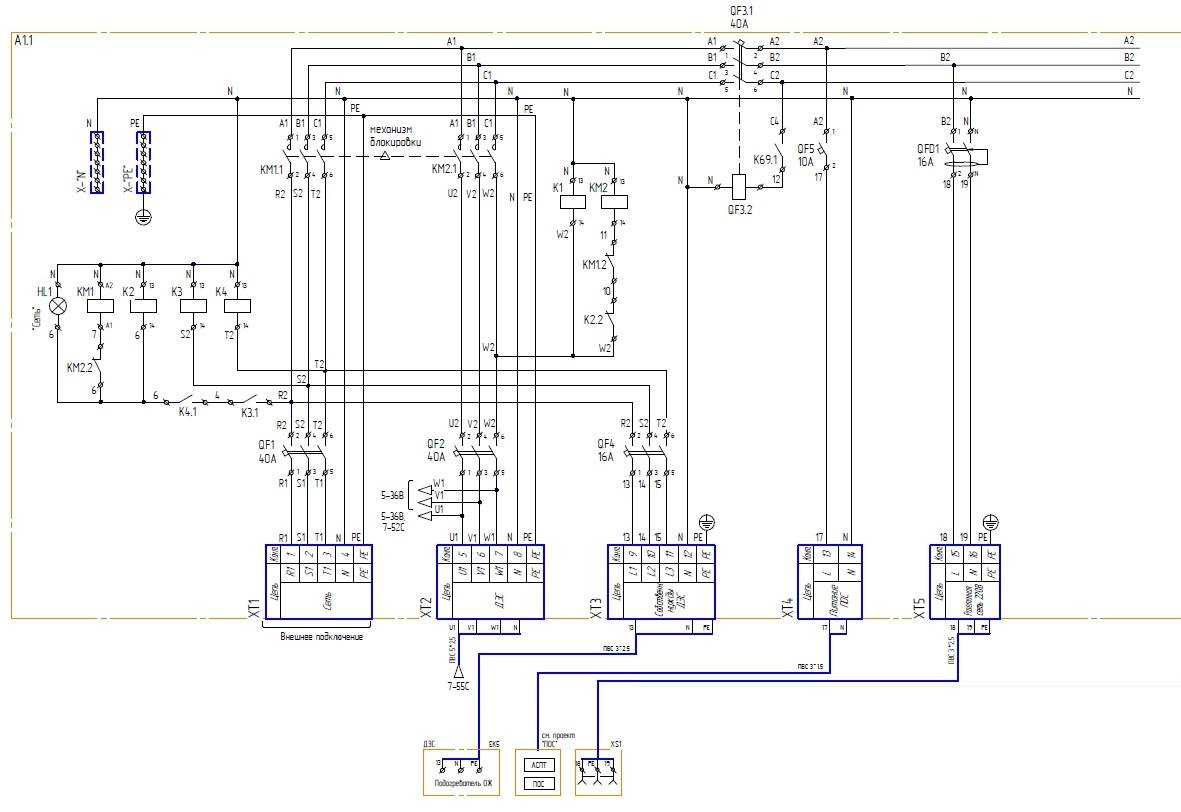

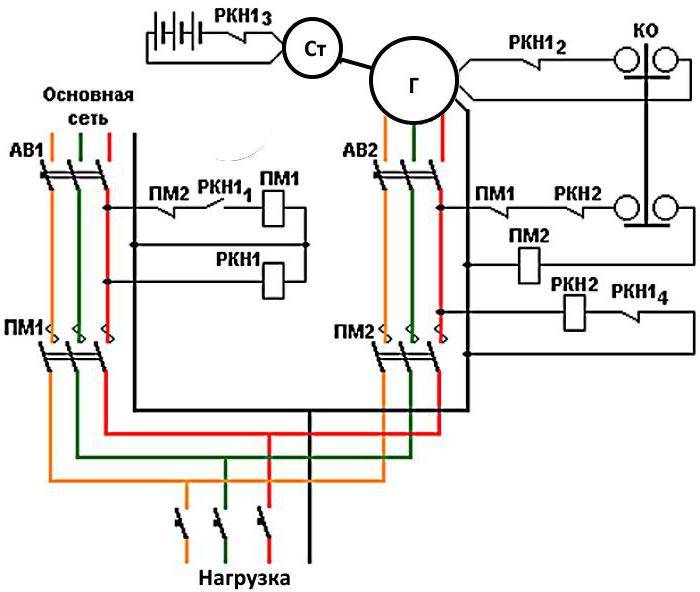

Электрическая схема ДЭС — подключение в разных режимах
В нормативных документах используют отличающиеся обозначения дизель-генератора на схеме. В большинстве случаев ДГУ представлен в виде окружности с размещенной внутри русской буквой «Г» или латинской «G» со значком переменного или постоянного тока.
Электрическая схема дизель-генератора позволит реализовать правильное подключение устройства к сети и нагрузке. На однолинейных изображают силовые линии, необходимые для соединения отдельных элементов.
Кроме обозначения ДГУ, на схеме отображены пульт управления установкой, АВР, коммутационная аппаратура обводного канала (байпаса), распределительный щит, к которому подключаются потребители.
Электрические схемы подключения ДЭС представлены в пакете эксплуатационной документации на каждую установку.

Как самому изготовить АВР
Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.
Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.
Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий
При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой
Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.
Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.
Можно ли подключать сварку при работе ABP
Подключать сварку к генератору можно тогда, когда достаточно мощностиИсточник burforum.ru
Вы, наверное, понимаете, что автозапуск бензогенератора, это хорошо, только вот не все мощное оборудование карбюраторный агрегат сможет вытянуть. Для примера мы рассмотрим выбор такого устройства, которого будет достаточно для работы электрической сварки, как одного из самых мощных потребителей энергии, возможных в бытовых условиях. При этом будем рассматривать компромиссные решения, когда главным прибором будет не только сварочный аппарат, но и генератор с дизелем, газом или карбюратором. Кстати, не меньшая мощность потребуется для столярной мастерской, если она укомплектована профессиональным оборудованием.
Итак, если ваша система автозапуска бензинового генератора оборудована инвертором и при этом выходная мощность агрегата, указанная в документах или на корпусе, совпадает с потребляемой мощностью сварки, это еще не все. Существуют не только основные, но и дополнительные величины, влияющие на напряжение:
- потребляемая мощность сварочного аппарата;
- диапазон напряжения;
- maximum инвертора по сварочному току;
- параметры вольтажа дуги;
- предполагаемая длительность рабочего процесса;
- КПД.
Примечание: также важно учитывать состояние электрической проводки в здании и режимы сварочных работ, предусмотренные на то время, когда осуществится автоматический запуск генератора при отключении электричества.
Очень важно учитывать фактор ложной информации, то есть не особо мощные инверторы, подключенные в схему ABP не всегда способны выдать 220 V. Но в таких случаях обращаемся к техническим параметрам сварочного аппарата и, если агрегат способен работать при напряжении 150-200 V, значит, все в порядке и проблем у вас не возникнет
Технические параметрыИсточник asutpp.ru
Когда заранее известно, что при отключении основного источника питания будет совершен автоматический ввод резерва, и при этом будут производиться сварочные работы, не лишним будет изучить таблицу, приведенную выше. Так вы сможете подобрать оптимальное соотношение для генератора с ABP и аппарата электросварки.
Совет: при выборе соотношения мощности генератора и сварочного аппарата лучше всего, если на выходе будет запас, то есть, при вводе резерва вы получите больше, чем нужно для работы оборудования.
Выбор АВР
Приведенная ниже таблица поможет вам определиться с выбором типа АВР.
| Тип АВР | Особенности устройства | Действие |
| Одностороннего действия | Две секции. Одна рабочая, а одна резервная | Подключает резервную линию в случае пропадания напряжения на основной |
| Двухстороннего действия | Секции равнозначные | Можно подключить любую линию, не зависимо от наличия напряжения |
| С восстановлением | Контролирует наличие напряжения на основном вводе после переключения на резервное питание | При появлении напряжения на основной линии переводит схему (с небольшой задержкой) в исходное состояние |
| Без восстановления | Переключает секции после пропадания напряжения на основном вводе | Для перевода в основной режим требуется вмешательство оператора |
Периодическое обслуживание агрегата
Если вы пользуетесь внешним устройством АВР, он размещается рядом с панелью ввода питания в доме. Вход АТС подключён после электрического счётчика, его выход подключён к линиям электропередачи всей нагрузки, для которого резервированная мощность. Контроль проводов от АТС ведут в помещение, где находится генератор: схемы пуска и глушителя двигателя генератора подключены в соответствии со схемой производителя.
Если аккумулятор заряжается не генерирующим набором, а аппаратом ATS, то также надо вытянуть питание. Не оставляйте аккумулятор у автозапуска устройства — поскольку стартовый ток значительно превышает ток подзарядки, лучше поместить батарею в генератор, уменьшив длину питания, а также заряжать проводку и маленькие секции — 0,5 или даже 0,25 мм².
Установки со встроенной системой автозапуска расположите в выбранной комнате, а вход и выход из устройства резервного копирования выводятся на входную электрическую панель так же, как подключения внешнего устройства AVR.
Регулярное обслуживание электрогенератора с автоматическим запуском включает в себя, помимо обычного технического обслуживания и корректировок, обычных для бензиновых генераторов также смену топлива и контроль аккумулятора напряжением на его терминалах или пуска испытаний. Если напряжение менее 12 В и трудно вращать стартер, нужно заряжать или заменить аккумулятор.
Как работает резервный генератор?
Система резервного генератора состоит из двух изделий: резервной генераторной установки и автоматического переключателя питания. Оба эти изделия обеспечивают включение резервного генератора через несколько секунд после отключение электроэнергии.
Система резервного генератора и автоматический переключатель питания подключаются к существующей проводке вашего дома. Система постоянно находится в режиме готовности. Она определяет перебои в подаче электроэнергии, когда в ваш дом по какой-либо причине перестает поступать электроэнергия из сетей общего пользования. Автоматический переключатель питания в течение нескольких секунд плавно переводит выбранные вами электрические цепи и приборы на питание от резервного источника. Как только система генератора определяет, что в сети общего пользования появляется электроэнергия, он автоматически включает ее и отключает резервный генератор до следующего раза.
Ухаживать за резервным генератором очень просто. Необходимо выполнять ежегодное обслуживание генератора для обеспечения его готовности на случай отключения электроэнергии. Местный дилер Briggs & Stratton сможет помочь вам составить график обслуживания.
Уверенность и удобство во время отключения электроэнергии
Система резервного генератора обеспечивает безопасность и уверенность в том, что жизнь внутри дома не будет зависеть от погодных условий снаружи. Резервные генераторы предотвращают неожиданный ремонт или затраты, которые возникают в результате отключения электричества, например, 150 евро за ночь пребывания в гостинице, 200 евро за испорченные продукты питания. Кроме того, они могут помочь избежать потери нескольких тысяч евро из-за повреждения подвала в домах, оборудованных насосом для откачки сточных вод, который прекращает работать из-за отключения электропитания.
Экономия и инвестиция средств домовладельцев
Резервный генератор также может потенциально снизить страховой тариф для домовладельцев и даже повысить стоимость вашей недвижимости. Резервные генераторы не дают прекращаться домашней суете. Страховые компании знают, включенный свет и система безопасности в вашем доме снижает вероятность кражи и, соответственно, предъявления требования о возмещении ущерба. Вот почему многие страховые агентства рассматривают резервные генераторы в качестве инвестиции для предотвращение краж, что в свою очередь может снизить страховой тариф для домовладельцев.
Когда дело доходит до защиты вашего дома и семьи, вы хотите быть уверенными в этом. Вам нужен резервный генератор, который не подведет вас и ваших любимых, когда это нужно больше всего. Вам нужны надежность и передовые инновационные технологии.
Copyright 2021 Briggs & Stratton, LLC. Все права защищены.
Как самому изготовить АВР
Устройства, оборудованные автозапуском отличаются высокой стоимостью, поэтому рекомендуется собрать АВР для генератора своими руками, используя те же элементы, что и в заводских моделях.
Основной и наиболее дорогостоящей частью автомата является универсальный контроллер. В качестве силовой части используются контакторы, выполняющие непосредственное переключение с общей сети на локальную сеть генератора. Для размещения всех деталей понадобится щит или шкаф, наиболее подходящий по размерам для данного устройства. В качестве блока питания схема АВР для генератора рекомендует использовать специальный центр управления на 1-3А, а в переключателе должны быть три уровня рабочих режимов. Следует заранее приготовить электрические инструменты, кабель и соединители.
Для обеспечения качественной сборки avr для генератора необходимо соблюдать определенные рекомендации и порядок действий
При самостоятельном выборе контроллера нужно обращать внимание на наличие инверсной воздушной заслонки. Данный элемент очень полезен для генератора, оборудованного механической заслонкой. Выбирая контакторы, следует ориентироваться на их пропускную способность
При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно
Выбирая контакторы, следует ориентироваться на их пропускную способность. При отсутствии в приборе электромеханической защиты, ее нужно приобрести отдельно.
Для того чтобы собрать АВР своими руками, схема предусматривает автоматическое контролирующее устройство, которое должно иметь нормальное постоянное напряжение. Выполнение этого условия возложено на блок питания. Обычно используется аккумулятор повышенной мощности, поскольку при значительных нагрузках он очень быстро разряжается. С помощью этого блока питания происходит регулировка выходящего напряжения. Все детали рекомендуется приобретать только в проверенных специализированных торговых точках, отдавая преимущество продукции наиболее известных производителей.
Сборка начинается с установки внутри электрического щита всех деталей и элементов. Монтаж осуществляется таким образом, чтобы не было пересечений проводников между собой, а контакты и клеммы были доступны. Для сборки используется схема подключения АВР к генератору. После этого подключаются контроллеры и силовая часть.
Следует обратить серьезное внимание на недопущение параллельного включения генератора с городской электрической сетью. В этом случае агрегат может быть серьезно поврежден, вплоть до полного выхода из строя. Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва
Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора
Для того чтобы избежать подобных негативных последствий, рекомендуется воспользоваться специальными щитами, обеспечивающими автоматическое или ручное переключение на автоматический ввод резерва. Это могут быть различные виды сильноточных коммутаторов нагрузки или автоматических регуляторов напряжения генератора.
При подключении нужно учитывать наличие двух кабелей, входящих в щит АВР. Один из них относится к основной сети, а другой – к резервной. При различных алгоритмах работы происходит их поочередное переключение. На выходе к потребителям протягивается единственный силовой кабель.
AVR-02 блок ввода резерва
Данное устройство является многофункциональным и с помощью него можно построить 8 разных схем АВР. Чаще всего применяются три из них:
ввод№1+ввод№2
ввод№1+генератор
ввод№1+ввод№2+генератор
Рассмотрим сначала самую сложную, которая с двумя вводами и генератором. Второй ввод может быть как от отдельной ВЛ-0,4кв или непосредственно КЛ с ближайшей ТП, так и собран на аккумуляторном ИБП с гибридными инверторами.
При этом, на варианте с источником бесперебойного питания, следует предусмотреть ситуацию, когда аккумуляторы разряжаются до допустимого максимума, а потом происходит переключение на генератор. Это очень удобно, дабы не гонять дизельгенератор при кратковременных перерывах в электроснабжении.
Какими функциональными возможностями обладает AVR-02?
она управляет силовыми элементами – контакторами или пускателями. Также могут использоваться мотор приводы.
контролирует чередование фаз
контролирует синфазность вводов
формирует сигнал запуска генератора
может работать от внешней батареи 12В
измеряет уровень напряжений и отключает неисправную линию с низким или высоким напряжением, автоматически переводя питание на ту, где все нормально
формирует сигнал авария
На передней панели AVR-02 расположены:
двухстрочный жидкокристаллический дисплей
кнопки навигации
светодиодные индикаторы №1 и №2 – показывают подключенный ввод
К1,К2,К3,К4 – состояние исполнительных реле
Лучшие дизельные генераторы с автозапуском
CHAMPION DG6501ES+ATS
Надежный и качественный, синхронный, однофазный генератор с блоком ATS. Разработан для создания источника электроэнергии на строительных площадках, удаленных объектах в случае необходимости питания различных устройств, приборов, инструментов.
Медная обмотка щеточного ротора и статора повышает уровень защиты основного силового агрегата.
Конструкция оснащена дверцами, с помощью которых можно легко обслужить генератор. Передняя панель включает цифровой дисплей с вольтметром, счетчиком моточасов.
Характеристики:
- объем двигателя — 474 куб. см, мощность — 8.9 л. с.;
- удельный расход топлива — 320 г/ч;
- объем бака — 16 л;
- активная мощность — 5 кВт, макс. — 5.5 кВт;
- розетки — 2 по 220 В, 1 на 12 В;
- вес — 160 кг.
Достоинства:
- звукоизоляционный кожух;
- колеса для удобного перемещения;
- эффективная система защиты;
- блок ATS;
- беспроблемный старт;
- аккумулятор в комплекте;
- качественный ток на выходе;
- вместительный бак для топлива.
Недостатки:
нет.
MVAE АД-18-400-АР
Трехфазный, синхронный генератор с автоматическим запуском, двигателем из серии K4100 с жидкостным охлаждением.
Отличительная особенность — панель управления SMARTGEN 6120U.
Она помогает намного быстрее и точнее определить рабочие параметры.
Удобное управление с вольтметром и счетчиком моточасов станет приятным бонусом для каждого оператора. Дополнительным плюсом является увеличенный моторесурс двигателя, достигающего 10 000 часов.
Характеристики:
- объем бака — 80 л;
- активная мощность — 18 кВт, макс. — 19.8 кВт;
- есть глушитель, защита от перегрузок;
- размеры — 150х121х72 см;
- вес — 765 кг.
Достоинства:
- отличное решение для подключения профессионального оборудования;
- мощный двигатель с увеличенным моторесурсом;
- стабильное напряжение на выходе;
- автоматический запуск системы;
- интуитивно понятная панель управления;
- вместительный бак для топлива;
- продолжительная работа в автономном режиме.
Недостатки:
нет.
MVAE АД-80-400-АР
Трехфазный генератор на базе двигательной системы MVAE 6105AZLD жидкостного охлаждения. Оборудован автоматической системой управления.
Пригоден для установки в помещении (в защитном кожухе), на улице.
При полной нагрузке агрегат способен проработать до 9 часов на одной заправке топлива.
Дополнен глушителем, защитой от перегрузок. Вольтметр на передней панели управления позволяет оценить текущее выходное напряжение.
Характеристики:
- объем бака — 200 л;
- активная мощность — 80 кВт, макс. — 88 кВт;
- сила тока — 159 А;
- размеры — 225х135х90 см;
- вес — 1 170 кг.
Достоинства:
- бесперебойная подача электроэнергии;
- профессиональный, выносливый двигатель;
- удобная эксплуатация на крупных производствах;
- множество выходов для подключения пользователей;
- стабильный ток на выходе;
- автономная работа до 9 часов при полной нагрузке;
- экономичный расход топлива.
Недостатки:
нет.
Автозапуск бензогенератора
Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.
Идею принципа работы такой схемы можно выразить в 3 пунктах:
Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
- Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
- При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.
Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.
После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.
Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.
При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.
Особенности генераторов с автозапуском
Бензиновый, газовый или дизельный генератор с автоматическим пуском имеет следующие особенности, которые следует учитывать при выборе:
Для размещения требуется специально оборудованное помещение
В процессе работы выделяются вредные продукты горения, поэтому важно создать принудительную вентиляцию. Предъявляются особые требования и к относительной влажности, и температуре
Если помещение или здание, где установлен генератор, не отапливается, то в зимнее время возможны проблемы с пуском.
Время для включения. Даже при моментальном срабатывании АВР для выхода двигателя установки на рабочие обороты потребуется некоторое время, особенно зимой. Соответственно, мгновенного срабатывания ждать не стоит, и требовательная техника может перезапуститься – возникнет сброс параметров, возврат ошибок. Это актуально для чувствительных систем.
Время резервирования. Определяется емкостью бака, мощностью двигателя и текущим режимом работы, который напрямую зависит от мощности потребителей тока. Если при частых отключениях электричества резерва будет недостаточно, потребуется покупка дополнительного резервуара для топлива с системой автоматической подачи.
Время непрерывной работы. Любой двигатель при работе испытывает существенные нагрузки, и для продления срока службы, исключения перегрева и разрушения цилиндропоршневой группы при заклинивании необходимо время от времени отключать электрогенератор. Это требуется каждые 8 часов и даже чаще.
Выше перечислены не столько недостатки, сколько особенности работы электрогенераторов, но у такого оборудования есть и существенные минусы.
Необходимый минимум для подключения генератора
Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм 2 ) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.
Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.
Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.
Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию. Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя
Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие
Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.
