Автоматизированные системы управления в производственных условиях могут подвергаться воздействию агрессивной окружающей среды в виде пыли, газа, повышенной влажности и других факторов, вызывающих коррозию и преждевременный износ. В электромагнитных реле наиболее уязвимым звеном являются контакты. Герметизация контактов повышает надежность работы реле в целом.

Герметизированные магнитоуправляемые контакты (герконы)

нашли широкое применение в безъякорных реле в качестве концевых и путевых выключателей, датчиков положений и перемещений, координатных переключателей, в охранной сигнализации.

Простейший магнитоуправляемый контакт (МУК) представляет собой стеклянную трубочку (колбочку) с впаянными в нее пермаллоевыми пластинками – контактами, между которыми оставлен рабочий зазор. Колбочка заполнена азотом или другим инертным газом для предотвращения электрокоррозии. Под воздействием внешнего магнитного поля между пластинками возникает тяговое усилие и они смыкаются. Соприкасающиеся поверхности контактов покрыты серебром, золотом, родием.

Некоторые модификации герконов показаны на рис. 4.8: а

– симметричные;б – несимметричные замыкающие;в – переключающие;д – ртутный;е – ртутный плунжерного типа. Возможны и другие модификации, в частности, поляризованные. Поляризацию осуществляют путем размещения внутри колбочки тонких пластинок постоянных магнитов. В ртутных МУК (рис. 4.8,д ) ртуть, смачивая пластину, поднимается по ней к контактирующим частям, обеспечивая высокую частоту переключения. Частотой переключения до 800 Гц обладают ртутные МУК плунжерного типа. Пермаллоевый плунжер перемещается под действием электромагнитного усилия к левому или правому контакту в цилиндрической направляющей, наполненной ртутью. На рис. 4.8,г – МУК дифференциального типа. Он имеет две обмотки – правую и левую.

Рис.

4.8. Конструктивное исполнение магнитоуправляемых контактов

Магнитное поле, управляющее контактами, создается током в обмотке, представляющей соленоид, внутри которого размещен МУК, или постоянным магнитом.

По сравнению с обычными реле герконы имеют ряд преимуществ: высокая надежность коммутации в любой среде, длительный срок службы (до 108 – 109 срабаты

ваний), высокое быстродействие, вибрационная и радиационная устойчивость, низкая стоимость, малые габариты и вес.

Не лишены они и недостатков: малое число контактных групп, одна пара контактов в одной колбочке, дребезги при замыкании, большая, чем у обычных реле, намагничивающая сила срабатывания из-за нескольких воздушных промежутков.

Для увеличения числа контактов в одном соленоиде размещают несколько герконов, но недостаток их в том, что срабатывают они неодновременно из-за различия магнитных сопротивлений, т.к. МУК, сработавший первым, шунтирует магнитные пути других МУК.

Одна из разновидностей МУК – ферриды

. ЭтоМУК с памятью . Если МУК снабжен внешним магнитным сердечником с прямоугольной петлей гистерезиса, то при подаче на его обмотку импульса тока МУК срабатывает и остается в таком положении до подачи импульса обратной полярности. Сердечник может располагаться внутри колбочки. Для размыкания контактов нужно подать строго определенный ток обратной полярности. При большом токе сердечник перемагнитится в противоположном направлении и контакты снова замкнутся. Для предотвращения этого ферриды обычно снабжают двумя обмотками: рабочей и поляризующей.

Сейчас выпускаются МУК с внутренним объемом колбочки не более 2,5 мм3 на контакт. Они сравнимы по размерам с интегральными схемами. В качестве контактов используются пленочные пермаллоевые покрытия. Минимальный коммутирующий ток до 10-12 А, напряжение срабатывания (1,3 — 23) В, отпускания (1,15 — 3) В. Ведутся разработки по созданию мощных МУК. Уже выпускаются МУК на максимальную коммутируемую мощность до 250 Вт, коммутируемый ток до 4 А и напряжение до 10000 В.

Принцип работы геркона

Для того, чтобы вызвать срабатывание контактной группы, необходимо вокруг геркона создать магнитное поле достаточной напряженности

При этом абсолютно не важно, как это поле будет создано, либо просто постоянным магнитом, либо электромагнитом. Силовые линии внешнего магнитного поля намагничивают внутренние контакты – сердечники геркона, в результате чего они преодолевают силы упругости, притягиваются и замыкают электрическую цепь. В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся

Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов

В таком состоянии контакты будут находиться до тех пор, пока вокруг них есть магнитное поле достаточной напряженности: достаточно выключить электромагнит или убрать подальше обычный постоянный магнит, как контакты сразу разомкнутся. Следующее срабатывание контактов произойдет, когда магнитное поле появится вновь. Из всего сказанного можно сделать вывод, что контакты выполняют сразу три функции: упругих элементов (пружин), магнитопровода, и собственно проводящих контактов.

Несколько по-иному действует геркон, работающий на размыкание. Его магнитная система устроена так, что при воздействии магнитного поля контакты – сердечники намагничиваются одноименно, поэтому отталкиваются друг от друга, размыкая электрическую цепь.

У переключающего геркона один из трех контактов, как правило, нормально — замкнутый выполняется из металла немагнитного, а оба нормально – разомкнутых контакта из ферромагнитного, как было сказано чуть выше. Поэтому при воздействии на геркон магнитного поля нормально разомкнутые контакты просто замыкаются, а немагнитный нормально – замкнутый, оставаясь на своем первоначальном месте, размыкается.

Примечание. Нормально – разомкнутый контакт, это который разомкнут при отсутствии управляющего воздействия, в данном случае магнитного поля. Соответственно нормально — замкнутый контакт замкнут при отсутствии магнитного поля.

Конечно, магнитное поле присутствует всегда, например магнитное поле Земли. И нельзя, вроде бы, сказать про отсутствие магнитного поля совсем. Но магнитное поле Земли для срабатывания геркона недостаточно, поэтому им можно пренебречь и сказать об отсутствии магнитного поля, в данном случае внешнего.

Беспроводные модели

Беспроводные модели магнитно-контактных датчиков дверей называются радиогерконами и применяются для охранных сигнализаций, работающих в GSM-диапазоне. Некоторые модели сенсоров оснащаются дополнительными разъемами для подключения дополнительных проводных датчиков. Это дает возможность перекрывать несколько охраняемых зон с помощью открытия и закрытия (окна, люки, ворота).

Беспроводные датчики для дверей имеют свой бесперебойный источник питания и не нуждаются в дополнительном подключении питания. Батарея рассчитана на бесперебойную работу до 5 лет. В случае срабатывания геркона, на открытие подается сигнал на GSM-сигнализацию с последующим оповещением (на телефон) владельца помещения о проникновении злоумышленников на объект.

Достоинства и недостатки

Для сравнения возьмем электромагнитные реле с катушками и сердечником. В дополнение приведем некоторые общие положительные и отрицательные качества.

Плюсы

  • Габариты герконовых выключателей значительно меньше из –за отсутствия механики для перемещения контактов и самого сердечника.
  • Большинство технических характеристик таких, например, как электрическая прочность, напряжение пробоя на несколько порядков выше, чем у электромагнитных реле.
  • Быстродействие герконовых выключателей значительно превосходит аналогичный параметр обычных реле.
  • Во время работы отсутствует шум, характерный при функционировании электромагнитных реле.
  • Ресурс работы герконов многократно превышает долговечность электромагнитных реле.
  • Герконы не требуют согласования к виду нагрузки.
  • Для управления электромагнитным реле требуется наличие электроэнергии, герконовыми устройствами возможно управлять без ее использования.

Минусы

  • Коммутируемая нагрузка имеет низкие показатели по мощности.
  • В колбе помещается незначительное количество контактов.
  • В сухом герконе процесс замыкания сопровождается дребезгом контактов. Мокрые герконы избавлены от этого технического явления.
  • Геркон имеет большие размеры для компактных современных электронных схем.
  • Стеклянная колба не отличается достаточной прочностью, может разрушиться от вибрационных явлений, возникающих в работе оборудования с герконовыми устройствами.
  • Требуется наличие защитного экрана, чтобы устранить влияние на нормальное функционирование геркона внешних магнитных полей.

Устройство и принцип работы

Принцип работы геркона похож на выключатель. Его составляющие — пара сердечников, проводящих ток и зазор. Их герметично запаивают в стеклянной колбе, у которой инертная среда. Благодаря этому исключается процесс окисления.

Управляющая обмотка находится вокруг колбы и питается постоянным током, за счет которого работает. Магнитное поле генерируется с помощью обмотки после подачи питания. После отключения от питания катушки магнитный поток прекращается. После этого размыкаются пружинами контакты. Так как трение отсутствует, они являются абсолютно надежными.

У герконового датчика есть своя особенность: в состоянии покоя на пружины реле не действуют никакие силы. Благодаря этому они замыкают контакт за несколько секунд.

Это заставляет их размыкать цепь и отталкиваться друг от друга.

Герконы, которые переключаются, состоят из трёх контактов. Два из них сделаны из специального ферромагнитного сплава, один не магнитится. Когда наводится магнитное поле, разомкнутые контакты замыкаются, при этом пара немагнитного размыкается.

Как осуществляется управление

Управление герцогом осуществляется несколькими способами. Самый простой — управление магнитом в электрической схеме. Его перемещение осуществляется линейным способом. Это актуально для охранных сигнализаций, в которых магнит крепится на дверь, после чего геркон срабатывает (при закрытой двери).

Существует угловое перемещение магнита. Его используют редко, когда недоступны к применению остальные способы.

Перекрытие шторкой, как один из способов, уже не применяется. Его использовали для вычислительных устройств и их клавиатур до девяностых годов.

Принцип действия

Принцип, на котором базируется функционирование извещателя магнитоконтактного — это способность магнита воздействовать на железо и иные магнитные металлы. Если дистанция между магнитом и контактами сокращается до определенной величина, то на них начинает оказывать влияние магнитная сила, в результате чего они либо сходятся, либо расходятся. Какой процесс имеет место, определяется конструкцией извещателя. Если же магнит удаляется на определенное расстояние, то процесс сменяется на противоположный. Контакты помещается внутри колбы из стекла и совмещают свойства магнитопровода, пружины и токопровода. При возрастании дистанции происходит уменьшение энергии магнитного поля в геометрической прогрессии. Поэтому если такое расстояние между герконом и магнитом возрастет, поскольку дверь оказалась чуть открыта, то энергия магнитного поля существенно снизится, в результате чего она не будет в состоянии удерживать контакты вмести, и они разойдутся.

Пять самых распространенных моделей герконов

  • ИО 102-20 — это точечная модель, ее применяют, чтобы отслеживать положение ангарных ворот, контейнеров и иных объектов в плане их закрывания/открывания либо передвижение, об имевшем место событии поступает сигнал на панель контроля. Модель также можно применять в качестве концевого выключателя.
  • Извещатели ИО 102-20 А2П ИБ, которые обладают маркировкой ОЕхiaIIBТ6Х устаналиваются внутри пространств, где существует опасность детонации, ихподключение производится посредством особой искробезопасной линии.
  • ИО102-11М (СМК-3М) — это модель, которая рассчитана на установку внутри дверей и окон, они применяется в ловушечных устройствах, которые направляют сигнал на панель охраны. Замыкание контактов происходит, когда дистанция между элементами датчика не превышает 6 миллиметров, а размыкание наблюдается, когда этот показатель превышает 25 миллиметров. Сила тока до полуампера, а напряжение — до ста вольт.
  • ИО-102-55 «Кенар» — это модель точечного типа, которая рассчитана на отслеживание того, была ли открыта дверь из алюминия или дерева либо иного аналогичного материала, в изделие встроена система, уберегающая его от саботажа. Контакты размыкаются при расстоянии 12 миллиметров, размыкаются при дистанции 45 миллиметров. Коммутируемая сила тока — 50 миллиампер, напряжения — 50вольт. Нормально-замкнутые контакты.
  • ИО 102 2 — это устройство-геркон относится к кнопочным. Как магнит, так и геркон располагаются внутри того же корпуса, благодаря чему монтаж аппарата сравнительно несложен.
  • EWD1 Eldes — это адресный магнитоконтактный извещатель, относимый к беспроводным, он функционирует аналогично прочим аппаратам, отслеживающим открывание/закрывание, его особенность в том, что тревожный сигнал он передает с помощью радиоволн. Чтобы определить адрес, необходимо отправить смску. Кроме того, на корпусе устройства присутствует тревожная кнопка. Диапазон частоты радиоволн — 866–869 мегагерц. Изделий способно работать автономно полтора года. Внутри закрытого пространства оно способно посылать радиосигнал на 30 метров, а на улице — на полтораста метра. Способен взаимодействовать с устройствами ELDES Wireless.

Рекомендации по использованию

Во время монтажа и дальнейшей эксплуатации герконов следует учитывать такие факторы:

  • кроме наличия посторонних магнитных полей при монтаже герконовых устройств следует избегать источников ультразвука — он оказывает отрицательное влияние на электрические параметры, изменяя их;
  • герконовые устройства не воспринимают ударных нагрузок, так как при этом может нарушиться герметичность, что приведет к утечке защитного газа или нарушению вакуумной среды;
  • технология пайки герконовых устройств имеет особенности, следует четко выполнять инструкцию по пайке от производителя;
  • диапазон температур при которых может работать герконовый переключатель с гарантией заявленных характеристик имеет следующие средние значения: от −60 °С до +120 °С.

Герконы часто используют домашние мастера для изготовления простых схем сигнализации и автоматики для управления вкл/выкл света. Один из примеров подключения геркона вы можете увидеть на изображении ниже.

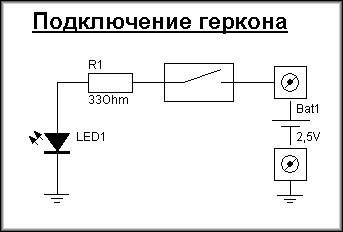

Простые примеры использования в быту

Геркон – простая деталь, поэтому радиолюбители охотно собирают на ней различные устройства своими руками. Ниже приведены 3 популярных решения, которые реализуются с помощью этой детали:

  1. Сигнализация. На двери закрепляется потайной магнитик (желательно использовать неодимовый). На облицовке устанавливается геркон двери. Крепить нужно так, чтобы при открытом проходе выводы геркона размыкались, а при закрытом — замыкались. В результате состояние двери преобразуется в электрический сигнал. Его можно преобразовать и в звук сигнализации.
  2. Самодельный бортовой компьютер на велосипед. В данном случае магнит устанавливается на колесо или ведущую звездочку велосипеда. Геркон фиксируется на раме «железного коня». Чем выше скорость движения велосипеда, тем чаще магнит оказывается в непосредственной близости от детали. С помощью схемы на микроконтроллере данные импульсы можно преобразовать в текущую скорость велосипеда или посчитать пройденное за день расстояние.
  3. Использование в качестве концевого выключателя на подвижных механизмах (например, на автоматических воротах).

Принцип работы геркона основан на его взаимодействии с магнитным полем. Если поднести к геркону намагниченный предмет, его выводы замкнутся. А если поместить эту деталь в поле управляемого электрического магнита, то получится реле с повышенной износоустойчивостью.

Выбирать данный прибор следует исходя из предельно допустимого тока и напряжения. Одновременно необходимо учесть и условия эксплуатации. Такие устройства, как электромагнитный замок домофона, находящийся вблизи геркона, способны влиять на его работу.

Принцип работы

И когда мы знаем, что такое геркон, разберем принцип его работы. Ближайшей аналогией по отношению к нему можно считать выключатель, потому что его конструкция представляет следующее: реле из двух токопроводящих сердечников, которые расположены в герметичном пространстве с инертной средой. Последнее необходимо для избавления от окисления.

Непосредственное же замыкание производится посредством размещения вокруг колбы управляющей обмотки. В нее поступает постоянный ток и, после того как подается питание, обмотка создает магнитное поле. Оно же оказывает действие на сердечники, что в итоге приводит к замыканию — это полный принцип действия геркона.

Следовательно, что при отключении питания нивелируется магнитный поток, а контакты размыкаются. Так надежность геркона, благодаря которой это устройство до сих пор имеет популярность, обусловлена никелированным трением контактов. Помимо, отсутствие какого-либо воздействия в незамкнутом состоянии фактически дает возможность моментального замыкания при необходимости.

Использование постоянных магнитов

Существует также альтернатива в виде использования постоянных магнитов. Их также еще называют магнитными герконовыми датчиками или поляризованными. Вот как он работает: электромагнит заряжает контакты одним и тем же потенциалом, что приводит к их отталкиванию друг от друга. Это в свою очередь размыкает цепь. Нюанс также в том, что в них три контакта: один стационарный и не имеет никакого воздействия магнита, а два других произведены из ферромагнитного сплава за счет чего производится замыкание и размыкание при воздействии магнитного поля.

Область применения герконов

Контактные группы на герконах активно используют в электрических схемах охранной сигнализации. Группа контактов на герконах в одном корпусе может одновременно делать переключения в нескольких электрических цепях не связанных друг с другом. В сигнализации это применяют для включения звуковой, световой индикации сработки, для передачи сигналов на дежурный пульт управления.


Пример установки герконов в РЩ мобильной перекачивающей станции горючего

На предприятиях с взрывоопасными примесями эффективно используют герконы для коммутации электрооборудования различного назначения, так как при замыкании и размыкании контактов нет искр выходящих за пределы герметичной стеклянной колбы корпуса. Для запуска мощных электродвигателей применяют герконы способные подключать цепи с нагрузкой до 45 кВт.

Кроме низковольтного оборудования, есть модели герконов которые используются для замыкания цепей с напряжением от 1000 В до 100 кВ, в релейной защите высоковольтных воздушных линиях для передачи электроэнергии. На таких элементах устанавливают дугогасящие конструкции и дэмпферные приспособления для гашения вибрационных колебаний контактов. Герконовые изделия для коммутации предоставляют возможность развития новых направлений в приборостроении, автоматических устройств управления и защиты в релейных системах.

Разновидности проводных датчиков

На текущий день проводные датчики представлены несколькими видами. Основное отличие между моделями заключается в том, что они реагируют на различные факторы. То есть, в связи с этим появляется возможность создать подходящую под конкретный объект охранную систему, а такой подход в свою очередь способен обеспечить максимальную защиту. Проводной датчик движения для GSM сигнализации является основным компонентом, он реагирует на движение в той ситуации, если на охраняемом объекте замечено движение. Что касается функционирования, то датчик может быть:

Также в комплектацию любой охранной сигнализации входит и датчик открытия, реагирующий на разрыв. Устройство срабатывает в том случае, если открываются створки окон или двери на охраняемом объекте. И в такой ситуации автоматически должно срабатывать переключение контактной группы.

Часто в комплекте идет и вибрационный датчик, он уже имеет чувствительный элемент, который без проблем выявляет даже самые слабые механические колебания конструкции.

READ Как подключить микрофон к ноутбуку в комбинированный вход

Разумеется, не обходится без пожарного датчика, который также необходим в целях безопасности. Подобного рода устройства принято разделять на типы:

Целесообразно приобретать систему, которая включает еще и датчик дыма, где в комплектацию входит специальная, чувствительная система. Благодаря этому можно избежать непредвиденной ситуации и серьезных последствий. Что касается газовых датчиков, то они могут быть:

Ну и наконец, стоит использовать датчик затопления, для максимальной защиты всего объекта. В комплектацию устройства входит интегрированный сенсорный элемент, реагирующий на уровень влажности, и сигнализирует о повышении. То есть датчик позволяет избежать проблем, связанных с утечкой воды.

Для того чтобы система функционировала надежно, нужно правильно выполнить подключение проводных датчиков к GSM сигнализации.

Виды отказов датчиков

Основной проблемой при возникновении больших нагрузок на охранную систему, может быть отказ датчиков, который происходит по причине неразомкнутых контактов. Такая ситуация довольно часто встречается на объектах с большим количеством извещателей, поэтому для ее устранения принято устанавливать сразу несколько дублирующих устройств.

На сегодняшний день рынок охранных устройств предлагает пользователю широчайший ассортимент самых разнообразных конструкций герконов имеющих замыкающуюся, размыкающуюся и переключающуюся систему контактов, которые поляризованы на разные коммутационные мощности. Переключающие контакты в таких системах, имеют специальную немагнитную пружину, а поляризованные оборудованы контактами из магнито-твёрдого материала. Что же касается запоминающих систем, то в них обе пружины изготавливаются из ферромагнитного сплава с петлёй гистерезиса. Их работа основана на кратковременных импульсах, которые сохраняются до следующего воздействия.

В качестве контактного покрытия чаще всего выступает либо золото, либо высококачественный родий. Контакты, имеющие золотое покрытие, используются для коммутации малых токов. Те же системы, которые были защищены родием, в большинстве случаев применяются для широкого диапазона нагрузок.

В зависимости от размеров практически все герконы можно разделить на несколько основных типов, среди которых стоит отметить: нормальные, средние, промежуточные, миниатюрные, сверхминиатюрные и микроминиатюрные устройства.

Формовка и обрезка выводов герконов

Длина и форма аксиальных выводов герконов не всегда удобны для применения в конкретном приборе. Однако необдуманная модификация может значительно сказаться на работе геркона

При резке и формировании выводов герконов важно использовать правильные опорные и режущие инструменты, чтобы избежать повреждения герметичных уплотнений «стекло-металл». Поврежденный корпус может иметь как незаметные глазу сколы, так и крупные трещины

Такие дефекты могут быть обнаружены визуально с использованием микроскопа с небольшим увеличением. Но бывают случаи, когда нарушается герметизация корпуса, и даже описанная выше методика измерения динамического сопротивления может не выявить заметного ухудшения. С течением времени в геркон будет попадать влага, и его функционирование будет нарушаться.

Для того, чтобы избежать повреждений, рекомендуется оставлять 1 мм длины вывода между точкой формовки либо обрезки – и корпусом геркона. При этом вывод геркона должен быть полностью зафиксирован, чтобы механическое напряжение при формовке или обрезке не передавалось на остальную часть вывода.

Рассмотрим основные способы формовки и обрезки выводов геркона.

  1. Обрезка выводов геркона с помощью бокорезов с двусторонней заточкой (рисунок 28) недопустима, так как при этом сила, деформирующая вывод, будет передаваться в сторону корпуса.

Рис. 28. Недопустимость обрезки выводов геркона бокорезами с двусторонней заточкой

Обрезка выводов бокорезами с односторонней заточкой допустима (рисунок 29), при этом надо помнить, что плоская сторона губок бокорезов должна находится со стороны корпуса геркона

Также следует обратить внимание на качество заточки и наличия люфта у используемого инструмента

Рис. 29. Обрезка выводов геркона бокорезами с односторонней заточкой

  1. Обрезка выводов с помощью зажима, жестко фиксирующего контакты геркона (рисунки 30 и 31).

Рис. 30. Обрезка выводов геркона с помощью зажима (вариант 1)

Рис. 31. Обрезка выводов геркона с помощью зажима (вариант 2)

Обрезка выводов геркона с частичной фиксацией (рисунок 32) недопустима.

Рис. 32. Недопустимость обрезки выводов геркона с частичной фиксацией

  1. Формовка выводов геркона без фиксации вывода запрещена (рисунок 33), так как в таком случае деформации подвергается и часть вывода, уходящая в корпус геркона.

Рис. 33. Недопустимость формовки выводов геркона без фиксации

Формовка выводов геркона при фиксации вывода в двух точках, как показано на рисунке 34, допустима, так как опора В не дает деформироваться выводу в направлении от нее к корпусу геркона.

Рис. 34. Формовка выводов геркона при фиксации вывода в двух точках

Формовка при полной фиксации вывода геркона, как показано на рисунках 35 и 36, также допустима.

Рис. 35. Формовка вывода геркона при полной фиксации (вариант 1)

Рис. 36. Формовка вывода геркона при полной фиксации (вариант 2)

После правильной формовки и обрезки выводов геркона можно получить распространенные конфигурации, изображенные на рисунке 37.

Рис. 37. Распространенные конфигурации герконов
