Для чего нужна гидроизоляция канализационных колодцев

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

  • составление эскиза схемы канализации с отметкой места обустройства колодца,
  • разметку на местности,
  • удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
  • обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

  • выполнение земляных работ (ручной или механизированный способ),
  • выравнивание и зачистку дна,
  • проверка и корректировка геометрии (глубина, углы откосов стен).

Видео: гидроизоляция канализационных колодцев ↑

Необходимо позаботиться о качественной герметизации канализационных труб в колодце. Для этого используют самоклеющиеся антикоррозионные ленты и пленки. Они надежно защищают металлические и пластиковые трубопроводы от промерзания, негативного воздействия других факторов окружающей среды.

Если материалы для гидроизоляции канализации подобраны правильно, срок их службы исчисляется десятилетиями, поэтому имеет смысл выбрать лучшее из того, что предлагает рынок. В конце концов, общая стоимость гидрозащиты не превышает 2-5% расходов на строительство системы в целом. Экономить не рационально.

Если есть сомнения относительно материалов или технологий, не нужно экспериментировать. Здесь потребуется консультация специалиста.

Необходимость проведения гидроизоляции

Подземная конструкция находится под воздействием многих негативных факторов. Ошибки, совершенные при обустройстве гидроизоляции бетонных колодцев, проявляются сразу или через 4-5 лет его эксплуатации.

При обнаружении признаков разгерметизации стыков откладывать ремонтные работы не рекомендуется по следующим причинам:

  • Замораживание обводненного грунта происходит ежегодно с приходом зимы. Образующийся при этом лед разрывает бетон, все больше расширяя трещины до полного разрушения колец.
  • Качество питьевой воды. При попадании в выработку верховодки, загрязненной песком, глиной, химическими и органическими веществами, показатели анализа резко ухудшаются. Жидкость становится мутной, водоисточник погибает.
  • Переполнение канализационного колодца. Грунтовые воды через неплотности стыков проникают в жидкие нечистоты, емкость быстро теряет приемный объем. Если не проводить каждодневных откачек, произойдет загрязнение почвы излившимися стоками.
  • Вымывание изолирующего состава. Небольшая струйка жидкости, если не принимать мер по ее ликвидации, быстро перерастает в мощный поток, способный расширить небольшое отверстие и привести колодец в негодность.

Проседание земли в результате деятельности грунтовых вод приводит к разрушению стыков круговой крепи. Время, когда нужно проводить ремонт, определяют по появлению трещин, из которых сочится вода. Чтобы избежать потери колодца, нужно оперативно принять меры по герметизации швов и промоин.

Какие требования существуют в СНиП к канализационным колодцам

Прежде всего, следует рассмотреть требования к канализационным колодцам, затрагивающие вопрос выбора материала их изготовления.

Конструкции должны отличаться высокими показателями герметичности и прочности.

СНиП разрешает использовать в обустройстве колодцев следующие материалы:

  • готовые конструкции из пластика или полиэтилена. Они изначально изготавливаются профильными заводами в полном соответствии с ГОСТами, поэтому здесь будет стоять вопрос только в определении подходящих размеров конструкции;

    Пластиковые колодцы

  • железобетонные изделия – это бетонные кольца, выпускаемые заводами в соответствии с нормами ГОСТ. Здесь потребуется рассчитать количество требуемых изделий и диаметр колец;

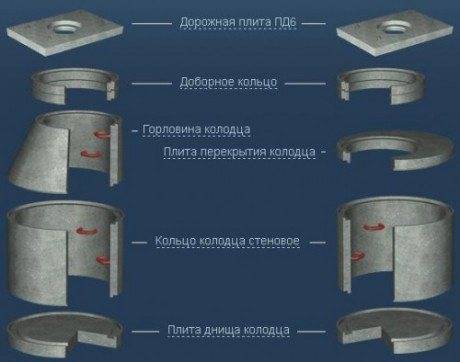

    Железобетонный колодец

  • бутовый камень или влагостойкий кирпич – эти материалы тоже можно использовать для обустройства колодцев, но в связи с трудоемкостью работы они применяются сегодня достаточно редко.

    Колодец из бутового камня

Регламентируются нормами и размеры колодцев. Они будут зависеть от диаметра канализационных труб, используемых в обустройстве системы канализации. Наблюдается следующая взаимосвязь:

Диаметр канализационного колодца, чертёж

  • для труб диаметром меньше 300 мм диаметр колодца должен составлять минимум 1000 мм;
  • для труб диаметром 300 мм и более, диаметр колодца должен быть 1500 мм и больше. Можно монтировать квадратные колодцы. Здесь длина одной стороны не должна быть меньше 1 метра.

Есть и строгие требования касаемо монтажных работ. Рассмотрим их далее.

Как проводится наружная гидроизоляция колодцев

Оголовок колодца покрыт гидроизоляционным слоем

Работу по проведению внешней гидроизоляции колодца необходимо проводить в следующей последовательности.

Шаг 1

Освободите от грунта внешнюю поверхность бетонной колодезной шахты. Необходимо «оголить» около 3-4 метров в глубину.

Шаг 2

Проведите обследование внешней поверхности. Любые места с рыхлой бетонной поверхностью необходимо удалить. Для этого можно использовать как отбойный молоток, так и обычную физическую и простую кувалду.

Шаг 3

Очистите внешнюю поверхность колодезной шахты от любой грязи, разрушений, наслоений, растительности, колоний микроорганизмов или плесени. Для этого хорошо использовать металлическую щетку – ручную или в виде насадки на дрель. После механической очистки сметите образовавшуюся пыль.

Шаг 4

Если в ходе очистных работ обнажилась металлическая арматура, ее концы необходимо зачистить от ржавчины и обработать антикоррозийным составом.

Шаг 5

Приступаем непосредственно к гидроизоляции. Для этого можно использовать две наиболее распространенных технологии.

Защищаем поверхность при помощи рулонной гидроизоляции

Рулонная гидроизоляция

  1. На внешнюю поверхность колодца наносится грунтовочный слой. Он обеспечит надежное сцепление между бетонной поверхностью и слоем гидроизоляции. Как грунтовку можно использовать и раствор битума с бензином. Его необходимо нанести в три-четыре слоя. При использовании такого раствора тщательно соблюдайте меры пожарной безопасности.
  2. После высыхания грунтовочного слоя приступаем непосредственно к изолирующим работам. Заполняем цементно-песчаным раствором крупные выбоины и каверны, формируем максимально ровную внешнюю поверхность. Кроме классической цементно-песчаной смечи, можно использовать раствор цемента с густым клеем ПВА.
  3. Проводим еще одно грунтование поверхности.
  4. Обмазываем наружные стенки колодезной шахты мастикой на основе битума или гудрона.
  5. На битумный слой при помощи паяльной лампы наклеивается три-четыре слоя рулонной гидроизоляции. Листы должны быть расположены внахлест, так чтобы швы в одном слое не совпадали со швами в другом слое. Дополнительно швы между листами рубероида также промазываются битумно-гудронной мастикой.

Цены на рулонную гидроизоляцию

рулонная гидроизоляция

Проводим гидроизоляцию с пропиткой

Жидкая гидроизоляция с пропиткой

  1. После зачистки наружной поверхности при использовании этого способа ее грунтование не производится.
  2. Увлажняем наружную поверхность шахты водой, а затем наносим на нее специальную гидроизоляционную пропитку (например, продающуюся под торговой маркой «Пенетрон»). Такие составы не только защищают поверхность, но и глубоко проникают внутрь структуры бетона.
  3. Второй слой пропитки наносится через трое суток после нанесения первого.

Торкетируем внешнюю поверхность колодезной шахты

Процесс торкетирования

  1. Данный способ гидрозащиты производится с использованием цементной пушки. После обнажения бетонной поверхности шахты и ее зачистки, на нее при помощи пушки наносится цементный слой толщиной до 7 миллиметров.
  2. Созревание слоя происходит в течение пары недель, в это время каждый день его необходимо проливать водой для защиты от пересыхания.
  3. После этого наносится еще один слой цемента.

При проведении гидроизоляции любым способом, она должна покрывать всю внешнюю поверхность колодезной шахты от дна котлована до верхнего торца.

После проведения гидроизоляционных работ производится обратная засыпка котлована. Для этого целесообразно использовать смесь гравия с жидкой глиной. Такой раствор создаст дополнительный барьер для проникновения грунтовых вод.

Вокруг оголовка шахты заливается отмосток из бетонного раствора. Он должен иметь наклон от стенок колодца к периферии.

Непосредственно под отмостками можно укладывать слой чистой размятой глины, который будет являться надежным гидроизолирующим барьером.

Схема обустройства оголовка колодца

Правила расчёта сетей канализации

Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:

Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.

  • бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
  • септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
  • станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).

Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы

При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:

  • прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
  • стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
  • простота и удобство выполнения монтажных работ;
  • гладкая внутренняя поверхность.

Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.

Материалы, из которых изготавливаются трубы канализации

Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.

Среди других преимуществ:

  • прочность и долговечность;
  • стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
  • простота монтажа;
  • доступная стоимость.

Из недостатков следует отметить:

  • при повышении температуры выше 70˚С – плавится;
  • при понижении температуры ниже 0˚С – становится хрупким;
  • при горении выделяет вредный для здоровья человека газ.

Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.

МатериалРазмеры, мм (диаметр×толщина стенки×длина)Тип канализацииСтоимость, рублей
ПВХ160×3,6×500Наружная359
160×4,0×30001 000
110×3,2×3000550
ПП160×3,6×500290
160/139×60002 300
ПВХ32×1,8×3000Внутренняя77
50×1,8×3000125
110×2,2×3000385

В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.

Гидроизоляция снаружи

Проводить гидроизоляцию колодца снаружи желательно на этапе постройки сооружения. Так можно полноценно обработать всю поверхность без лишних усилий. Если обработать нужно уже действующий колодец — следует провести подготовительные работы.

Подготовка колодца

1.Раскопайте колодец, чтобы получить доступ к внешней стороне его стенок. Минимальная глубина — 3-4 метра.

2.Очистите поверхность колец от рыхлого бетона.

3.Очистите стенки от грязи и различных образований (соли, плесень, мох).

4.Когда стенки высохнут — очистите их еще раз от пыли.

5.Зачистите арматуру, которая обнажилась в процессе обработки. После очистки — покройте антикоррозийным средством.

6.После подготовки поверхности приступайте к обустройству гидроизоляции.

Рассмотрим два способа влагоизоляции, которые используются при работе с колодцами: проникающая и рулонная.

Проникающая гидроизоляция

Для этого типа влагозащиты используются проникающие смеси. В их составе есть специальные компоненты, которые способны проникать вглубь капилляров бетона. Принцип действия проникающей гидроизоляции следующий:

1.Смесь попадает в капилляры бетона.

2.Компоненты вступают в реакцию с влагой и формируют слой нерастворимых кристаллов, которые закупоривают капилляры.

3.Бетон становится водонепроницаемым.

Проникающая гидроизоляция позволяет надежно защитить бетонные конструкции колодца от грунтовых вод и повышает прочность материала. При такой гидроизоляции не нужно грунтовать стены колодца.

Порядок работ

1.Очистите бетонную поверхность от любых загрязнений и образований

Особенно важно, чтобы на бетоне не было жирных пятен, иначе смесь не сможет проникнуть в капилляры

2.Увлажните стенки колодца. Приготовьте проникающую смесь и нанесите на поверхность.

3.После завершения первого слоя нанесите еще один слой состава.

4.Нанесенная смесь должна высыхать в течение 3-х суток. Чтобы избежать появления трещин при высыхании, ее нужно периодически увлажнять.

Рулонная гидроизоляция

При этом способе применяются рулонные материалы (рубероид или современные аналоги), а также битумные мастики, которые нужны для приклейки рулонов к поверхности.

Порядок работ

1.Прогрунтуйте подготовленный бетон. Если делаете гидроизоляцию питьевых колодцев — используйте готовые грунтовочные смеси

При покупке обратите внимание, чтобы в составе грунтовки не было вредных примесей

При обработке септиков или технологических колодцев можно использовать битумный праймер. Готовится самостоятельно из расплавленного битума и бензина в пропорции 1 к 3. Грунтовка нужна для более прочного сцепления рубероида с бетонной поверхностью.

2.Не обязательно, но полезно для дополнительной защиты: проклейте швы между кольцами специальной гидроизоляционной лентой.

3.Дождитесь высыхания грунтовки.

4.Отремонтируйте поверхность. Она должна быть максимально ровной, поэтому все трещины и сколы следует заделать. Используйте цементный раствор. Для большей эффективности в раствор можно добавить клей ПВА.

5.Дождитесь полного высыхания поверхности и нанесите еще один слой грунтовки.

6.Обмажьте стенки битумной мастикой и наклейте на нее слой рубероида. Рулоны гидроизоляции укладывайте внахлест, чтобы уменьшить количество незащищенных швов. Всего нужно как минимум 3 слоя гидроизоляции.

7.Промажьте швы и стыки рулонов мастикой.

8.Засыпьте грунт вокруг раскопанного колодца. Дождитесь, пока он просядет. После этого обустраивайте отмостку.

Глиняный замок

Чтобы к стенкам колодца не проникала влага от атмосферных осадков, вокруг сооружения можно сделать глиняный «замок». Вот порядок работ:

Виды материалов для гидроизоляции

Для наружной и внутренней гидроизоляции гидротехнических сооружений используются специальные защитные материалы.

Гидроизоляция колодца изнутри и снаружи выполняется:

  • двухкомпонентными составами;
  • рулонными материалами;
  • битумно-полимерными мастиками;
  • обмазочными смесями;
  • мембранными материалами;
  • смесями на вяжущей минеральной основе

Двухкомпонентные составы

Заделка швов в колодце двухкомпонентной гидроизоляцией проводится только с внешней стороны сооружения. Материал представлен в виде спрея, который наносится на шов при помощи специального распылителя. Двухкомпонентный состав обеспечивает эффективную обработку всей поверхности колец даже в самых труднодоступных местах.

Такие материалы нетоксичны, практичны, долговечны и удобны в работе.

Рулонные материалы

Надежная гидроизоляция колодцев в мокрых грунтах возможна с использованием рулонных материалов высокой прочности. Они предназначаются для проведения наружных работ. Оклеечная гидроизоляция такого типа способна обеспечить качественную защиту внешним стенам сооружения от проникновения подземных вод.

К этой категории относятся: гидроизол, изол, ПВХ пленки, рубероид, фольгобитэп. Эксплуатационный срок службы гидроизоляции составляет 40 лет.

Рулонная оклеечная гидроизоляция состоит из холста, влагоотталкивающего слоя из нефтепродуктов, защитной фольги и пропитывающего вещества. Ремонт с использованием рулонных материалов предусматривает полный доступ к бетонным кольцам со всех сторон конструкции.

Мастики на битумно-полимерной основе

Износостойкие мастики успешно используются для изоляции гидротехнических сооружений любой сложности. Мастики, в состав которых входят полимеры и битум, обладают высокими эксплуатационными характеристиками.

Битумная оклеечная гидроизоляция устойчива к перепадам температур и повышенной влаге, выдерживает предельную нагрузку подземных вод. Заделка швов между кольцами колодца битумно-полимерными мастиками надежно защитит конструкцию от негативного воздействия внешних факторов.

Обмазочные смеси

В данную категорию относят средства, которые предназначены для защиты питьевых и канализационных колодцев из бетонных колец от повышенной влаги. Чтобы качественно загерметизировать стыки в кольцах своими руками, требуется правильно приготовить обмазочную смесь. Расчет нужного количества материала выполняется согласно инструкции от производителя. Готовая смесь наносится шпателем на швы и поврежденные области тонким слоем.

Основные преимущества материала: низкая стоимость, удобство нанесения, быстрое застывание, создание прочного защитного слоя.

Гидроизоляция питьевого колодца предусматривает использование подобных средств без предварительной подготовки поверхности.

Мембранные материалы

Все более популярными становятся современные мембранные материалы на полимерной основе с ограниченной водонепроницаемостью. Гидроизоляция колодцев канализации и других сооружений мембранами эффективна только в сочетании с полимерно-битумными мастиками.

Единственный недостаток полимерных мембран – восприимчивость к механическим повреждениям пленочного основания, что приводит к снижению эффективности гидроизоляционной защиты в целом.

Смеси на вяжущей минеральной основе

Чем заделать швы в колодце своими руками при наличии мелких трещин и незначительных повреждений? Для этих целей можно использовать специальные смеси, в состав которых входит вяжущий минеральный компонент. Он надежно заполняет имеющиеся пустоты в бетоне и между отдельными элементами конструкции, тем самым обеспечивая высокую защиту от проникновения влаги.

Смеси наносятся на обрабатываемую поверхность специальным оборудованием под высоким давлением. Подобный способ изоляции допускается применять с внутренней и наружной стороны колодца.

Если требуется заделать течь внутри сооружения, чем замазать швы в колодце в таком случае? Для этого шахту рекомендуется обработать полимерной мембраной или водоотталкивающей краской.

Виды гидроизоляции колодцев

В современных строительных супермаркетах представлен широчайший ассортимент всевозможных гидроизоляционных материалов, в том числе предназначенных для герметизации бетонных стыков. Поэтому вопрос, чем замазать швы в колодце, сегодня не стоит так остро, как два-три десятилетия назад, когда единственными доступными вариантами были строительный битум, цемент и глина.

Однако, влага способна проникать не только через щели в стыках гидросооружения, но и сквозь бетонные стенки. Дело в том, что бетон не обладает водонепроницаемыми свойствами, поэтому вода способна просачиваться сквозь мельчайшие поры и микротрещины даже в монолитной железобетонной заливке. Поэтому, для более полной изоляции внутреннего пространства колодца от контакта с грунтовыми сточными водами, рекомендуется также производить обмазку или оклейку бетонных стенок колец.

Согласно строительным нормативам, гидроизоляция колодца производится тремя основными методами:

  • Внешняя герметизация.
  • Внутренняя.
  • Заделка стыковочных швов.

Для проведения гидроизоляционных работ используются такие технологии:

  • Оклеечная изоляция внешних стен бетонных колец.
  • Нанесение гидроизоляционного слоя методом обмазки внешних и/или внутренних стенок.
  • Обмазка внутренних поверхностей антисептическими пропитками.
  • Заделка швов в колодце.

Выбор участка для обустройства колодца

При выборе участка для обустройства колодца следует учитывать ряд факторов. Если уровень грунтовых вод – это величина не постоянная, и зависеть она может не только от времени года и климатических условий. Есть и существенные факторы, влияющие на уровень грунтовых вод.

К ним относятся:

  1. Плотность застройки. Увеличение плотности застройки неизбежно влечет увеличение уровня залегания грунтовых вод.
  2. Подведение дренажных систем и проведение дренажных работ на смежных участках.
  3. Периодическое изменение границ местных водоемов и рек.

В связи с этим гидроизоляция различных типов колодцев должна быть выполнена с особой тщательностью.

Когда нужна гидроизоляция канализационных колодцев ↑

Есть несколько причин, по которым течет канализационный колодец в разных зонах:

Дно. Протечки в донной части возникают, если гидроизоляционные материалы изначально были неправильно подобраны или износились со временем. Если течь возникла в дне, то возможно поступление воды в обе стороны: наружу вытекают стоки, а внутрь могут поступать поверхностные воды. Днище септика нужно хорошо изолировать еще на этапе монтажа сооружения.
Места ввода труб. Эта зона тоже нуждается в качественной защите еще при строительстве. Для ввода труб делают отверстия больше диаметра самих изделий. Оставшиеся зазоры заделывают цементно-песчаным раствором. Идеальный вариант, если владелец очистного сооружения сразу покупает цемент с гидрофобными добавками. Если нет, то придется позаботиться об изоляции специальными материалами.
Стыки и швы

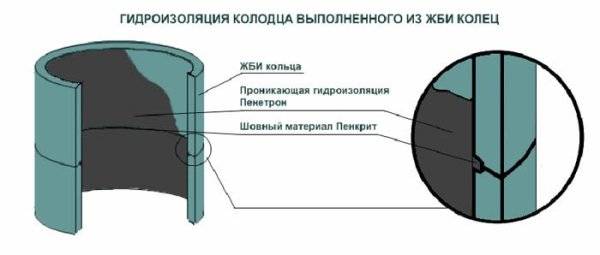

Особенно важно правильно гидроизолировать бетонные конструкции в местах стыков и швов. Даже качественный монтаж не гарантирует, что септик не потечет

Есть специальные материалы, благодаря которым можно надежно защитить швы от влаги. Они расширяются от воды и плотно закрывают зазоры.
Трещины в стенках. Даже очень прочные материалы со временем разрушаются, особенно если конструкции расположены под землей. Причины изнашивания стенок септиков – время, подвижки грунтов, воздействие агрессивных веществ. Возникают трещины и течи. Если это произошло, то стоит использовать ремонтные материалы на основе полимеров. Если все сделать правильно, то щели будут закрыты на многие годы. Поверхности можно обработать проникающими составами.

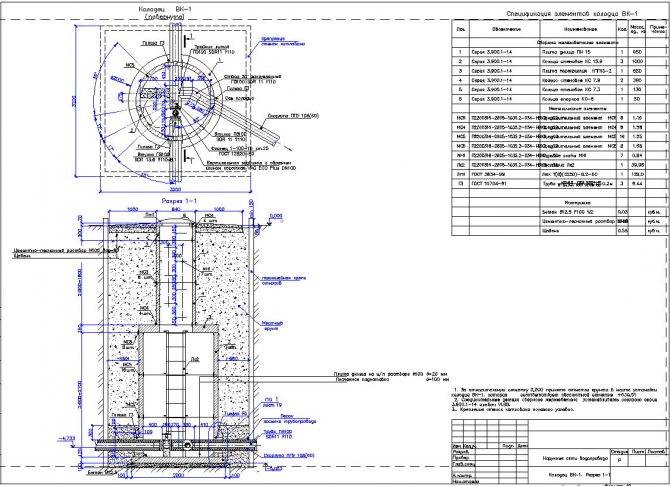

Схема конструкции бетонного колодца для канализации
