Виды и схема подключения соединительной шины-гребенки для автоматов

Соединительные шины. Производители и цены

Из производителей, поставляющих соединительные шины на российский рынок, рекомендуем обратить внимание на продукцию таких компаний, как Legrand, Eaton, Hager Polo и Schneider Electric. Оборудование от данных производителей отличается универсальными креплениями и размерами, и его можно использовать не только в промышленных условиях, но и в быту

Что касается стоимости соединительных шин, то она зависит, в первую очередь, от их функционала. Самые короткие двухфазные шины будут стоить всего 500 рублей, цена соединительных шин с одной фазой еще меньше — 100-200 рублей. Самыми дорогими являются устройства, поддерживающие три фазы — такие шины продаются по ценам не меньше 1500 рублей.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Гребенки соединительные шины для автоматов в Москве

Шина соединительная (гребенка) 1-полюсная 63А 53 модуля.

Шина соединительная типа PIN (штырь) 4-фазная 100А (1м).

Шина соединительная типа PIN для диф. автоматов 63A 108.

Шина соединительная типа PIN (штырь) 1P до 63А (длина=0.

IEK Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 3Р 100А(дл. 1м.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК

Шина соединительная двухрядная до 63 А (PIN- штырь) дли.

IEK Шина соединительная типа PIN (12 штырей) 3Р 63А 22.

Шина соединительная 3П 63А PIN (штырь) 12PIN (инд. упак.

Шина соединительная типа PIN 63A 54 мод. для диф. автом.

Шина соединительная (гребенка) PIN 1-фазная 63А ( 1м ).

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина соединительная трехфазная 100А 1метр PIN (Штырь) (.

Шина-гребенка 12 модулей Светозар 49802

YNS21-3-063 IEK Шина соединительная типа PIN (штырь) 3Р.

Шина-гребенка типа PIN (штырь), 12 модулей, серый, 1P.

Шина IEK соединительная, типа PIN (штырь), 1Р, 63А, дли.

Шина соединительная (гребенка) Legrand 1 фазная на 12 а.

Шина соединительная для автоматов ( гребенка ) 220в 54.

Шина соединительная (гребенка) PIN 1P 63A IEK

Шина соединительная (гребенка) 1Р на 12 модулей(22 см.).

Шина соединительная OBI тип pin трехфазная

Шина соединительная типа PIN (штырь) 3Р 63А (дл.1м) ИЭК.

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

IEK Шина соединительная типа PIN (штырь) 2Р 100А(дл. 1м.

Шина соединительная 2П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка для автоматических выключателей, одинарна.

Iek YNS21-2-063 Шина соединительная типа PIN (штырь) 2Р.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) Legrand PIN 1p 63А 13 мо.

Шина соединительная (гребенка) PIN 2-полюсная 63А ( 1м.

PSH 2/12 ABB Шина соединительная для дифф. автоматов 2P

Шина соединительная (гребенка) PIN 2P 63A IEK

Шина соединительная (гребенка) 3Р на 12 модулей(22 см.).

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

Шина соединительная трехрядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1P до 63 А на 12 а.

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка 12 модулей Светозар 49802

Гребенчатая шина PS3/12 3-полюсная 12мод. 63А ABB (2CDL.

IEK Шина соединительная типа PIN (штырь) 4Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м).

Шина соединительная типа PIN 63A 108 мод. для диф. авто.

Шина соединительная (гребенка) 3-полюсная 63А 12 модуле.

Шина соединительная однорядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК.

Шина соединительная 1П 63А PIN (штырь) 1 м. TDM

Шина-гребенка для автоматических выключателей, одинарна.

Шинная разводка 2-фазн. 56мод 10мм2 BML11256 для автома.

Шинная разводка 2-фазн. 12мод. 63А PS2/12 для автоматов.

Шина-гребенка типа PIN (штырь), 12 модулей, белый, 1P.

Шина соединительная Iek PIN 3ф 63А 12 мод. (дл.22см)

Шина соединительная ABB тип PIN штырь 3-рядная до 63А н.

Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м) ИЭК

Шина соединительная 1 фазная гребенка на 6 модулей медн.

Шина соединительная “IEK”, PIN 1ф 100А, длина.

Соединительная шина тип PIN (штырь), 1-фазная, 63А (SQ0.

Шина соединительная (гребенка) 3-полюсная 63А 54 модуля.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 63А PIN (штырь) 12PIN (инд. упак.

Читайте далее:

Гребенка для автоматических выключателей

Гребенка для теплого пола принцип работы

Как соединить автоматы между собой

Соединительные клеммы для электрической проводки

Муфта электрическая соединительная кабельная

Подключение УЗО и дифференциальных автоматов

Посредством двухполюсной гребенки, обозначаемой как (L+N), а также 3-х полюсного ее аналога удобно объединять не только обычные АВ, но и добавлять к ним устройства защитного отключения (УЗО). Когда в шкафу в одной линейке устанавливаются простые отключающие АВ и УЗО, монтаж комбинации из защитных приборов заметно усложняется. Возникшие сложности объясняются особенностями подводки питающих шин к различным видам устройств, которые проявляются по-разному в двух следующих вариантах:

  • Совместно с линейкой из нескольких автоматов устанавливается одно или несколько УЗО.
  • Вместо автоматов и УЗО в линейку выстраиваются полностью заменяющие их дифференциальные приборы.

Дифавтомат – это объединенные в одном корпусе УЗО и обычный автоматический выключатель.

Первый случай в свою очередь предполагает два варианта монтажа: гребенка используется в однофазной цепи или устанавливается в трехфазную силовую линию.

Однофазное включение

Особенность такого подключения состоит в том, что для автоматов потребуется однополюсная линейка, а для УЗО – двухполюсная. Условием срабатывания последних является совместная коммутация фазы и нуля. В данном случае исходят из принципа максимальных возможностей, то есть выбирают двухполюсную шину, а приходящиеся на автоматы земляные отводы просто отгибаются.

3-х фазное подсоединение

В этом случае придется воспользоваться 4-х полюсной гребенкой из меди, три фазных контакта которых задействуются и на автоматах, и на УЗО. Четвертый «нулевой» ряд используется для подключения в УЗО, а в районе «земляных» контактов обычных отключающих приборов он просто отгибается. При монтаже одних дифавтоматов в любой ситуации отводы гребенки подключаются ко всем задействованным в схеме контактам.

Разновидности гребенок

Не существует универсальной соединительной шины, подходящей под любые автоматические выключатели. Автоматы обладают отличающимися габаритами, количеством выводов и прочими характеристиками. Поэтому и гребенки бывают самыми разнообразными.

По форме контактов выделяются 2 вида гребенчатых шин:

  1. Штыревой (зубчатый). Универсальный контакт, подходящий к любым автоматам.
  2. Вилкообразный. Используется там, где шину необходимо зажимать под винты.

Гребенки отличаются по длине, то есть по количеству автоматов, которые к ним возможно подключить. При необходимости слишком длинную шину допустимо укоротить ножовкой. Но предпочтительней использовать изделия на стандартное количество автоматов:

  • 12;
  • 24;
  • 36;
  • 48.

Есть отличия и в количестве подключаемых фаз. С этой точки зрения соединительные шины бывают следующих типов:

  1. На 1 полюс (1P). Используется для подключения однофазных групповых автоматов.
  2. На 2 полюса (2P). УЗО, дифавтоматы и любые другие устройства, требующие подключение фазы и нуля.
  3. На 3 полюса (3P). Используются для подключения трехфазных групповых автоматов.
  4. На 4 полюса (4P+N). Трехфазные автоматы и устройства, для работы которых необходим нулевой провод (трехфазные УЗО).

Штыревая соединительная шина для трехфазной сети

Соединительная шина (гребенка) для автоматов — конструктивные особенности, правильное подключение

Есть несколько приспособлений, позволяющих упростить сборку распределительного щита. Например, для подключения в параллель группы автоматов необходимо сделать несколько перемычек из изолированного моножильного провода соответствующего сечения (см. рис. 1). Такой вариант имеет существенный недостаток – когда повреждается одна перемычка (например, отгорит из-за плохого контакта), последующие АВ окажутся обесточены. Если используется 1 фазная или 3 фазная соединительная шина для автомата, описанная ситуация полностью исключена. Рассмотрим, как устроено это приспособление, целесообразность его использования, достоинства и недостатки. В завершении статьи будет кратко описана установка.

Рисунок 1. Пример использования перемычек (выделены красным)

Чтобы не допустить ошибок

Моменты, на которые нужно обратить внимание при установке автоматов в электрощитке своими руками:

Качество подключения. Необходимо ответственно отнестись к тому, как соединены проводники и затянуты клеммы, это поможет избежать плохого контакта.

Нанесение маркировки на провода. Стоит внимательно отнестись к этому моменту. В дальнейшем это поможет быстро определять назначение проводников.

Электробезопасность. Выполнять работы можно только при выключенном электричестве.

Чтобы самостоятельно выбрать и установить автоматические выключатели в электрический щит нужно выполнить несложную последовательность действий. Главное в этом процессе – это соблюдение мер безопасности, а также всех требований ГОСТа и ПУЭ.

Как осуществить грамотный монтаж электрощитка и автоматов своими руками, вы сможете узнать, посмотрев данное видео:

Особенности и правила монтажа


Типовая шина гребенчатая монтируется в границах вводного или распределительного щитка очень просто, не вызывая особых затруднений у исполнителя. Однако в этом деле имеется целый ряд нюансов, учитывать которые при монтаже гребенки для автоматических выключателей нужно обязательно.

Согласно требованиям нормативных документов, фазная шина размещается только на верхних контактах автоматов, объединяемых в одну линейку.

Особенности подключения шины под гребенку также проявляются в следующих тонкостях:

Поскольку ее проводящая часть при монтаже попадает между нижней прижимной пластиной и самой гребенкой, имеющийся на ней пластиковый изолирующий выступ должен быть обращен в сторону винтового крепления.
При нарушении этого требования не удается получить эстетичное соединение, которое лишено изгиба пластины.
При монтаже гребенки 3-х фазного типа важно следить за правильностью расположения изоляторов, что исключит возможность межфазного замыкания.

Обычно такие гребенки продаются уже отмеренными стандартными линейками, число монтажных контактов на которых бывает разным. Поэтому перед подключением подсчитывается общее количество соединяемых автоматов и с учетом их толщины отрезается ненужная часть шины.

Виды отводов

Шина соединительная штырьковая

Известно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.

  • Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
  • Отводы вилочного типа, маркируемые как «Fork».

Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ. Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.

При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.

В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH. Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.

Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Источник samelectrik.ru

Электрический щиток в частном доме, на даче, в квартире выполняет двойную функцию: обеспечивает ввод и распределение электричества и создает безопасные условия эксплуатации. Если есть желание разобраться в не самом простом вопросе, можно собрать электрощиток своими руками. Вводной автомат и счетчик должны ставить представители электроснабжающей организации, а вот дальше, после счетчика, собирать схему можете сами (хотя они не любят терять деньги). Правда перед вводом в эксплуатацию дома вам нужно будет их пригласить, чтобы они присутствовали при пуске, все проверили и измерили контур заземления. Все это — платные услуги, но стоят они намного меньше, чем полная сборка щитка. Если делать все правильно и по нормам, самостоятельно получится даже лучше: для себя ведь делаете.

Шина для автоматов (Гребенки). Виды и применение. Особенности

Во время сборки и монтажа распределительных щитов возникает множество сложных моментов, особенно при подключении групп автоматов и защитных устройств. Существуют различные приспособления, значительно упрощающие эту работу, к примеру шина для автоматов (гребенка). До недавнего времени для подключения нескольких электрических автоматов в щитке от одной линии питания, электромонтеру приходилось изготавливать несколько перемычек из изолированного провода заданного сечения.

Этот способ соединения между собой автоматов имеет серьезный недостаток в том, что при выходе из строя одной перемычки, следующие за ней автоматические выключатели, не будут получать электроэнергию. Такая ситуация может произойти в результате некачественного контакта перемычки и ее отгорания.

Также в качестве недостатков соединения самодельными перемычками можно отметить:

  • Значительное повышение времени установки, так как необходимо отмерять куски проводов по длине, изгибать их, очищать от изоляции, опрессовать наконечники.
  • Нарушение эстетики внешнего вида в распределительном щите из-за большого количества проводов.
  • Проводные перемычки часто мешают установке устройств, которые должны находиться выше автоматов на DIN-рейке.

Такую ситуацию может исключить шина для автоматов, которая специально разработана для соединения группы параллельных устройств в виде устройств защитного отключения или автоматических выключателей.

Ее часто называют гребенкой или гребенчатой соединительной шиной, из-за ее внешнего вида.

Гребенки делятся в зависимости от типа подключаемых устройств на следующие виды:

Количество пластин в гребенчатой шине соответствует числу полюсов. Каждый вид соединительных шин применяется для своих целей. Например, однополюсные соединители применяют для подключения 1-фазных автоматов, а 4-полюсные – для 3-фазных устройств на четыре полюса (3 фазы + ноль).

Существуют гребенки с разным шагом: 18 мм и 27 мм. С меньшим шагом служат для подключения одномодульных автоматов. Ширина одного модуля равна 18 мм. Гребенки с шагом 27 мм предназначены для подключения автоматических выключателей в 1,5 модуля (18 х 1,5 = 27 мм).

Соединительные шины рассчитаны на установку большого количества автоматов, и имеют число выводов от 12 до 60, ввиду чего их использование для соединения 2-х автоматических выключателей будет нецелесообразно и нерационально. Обычно шина для автоматов используется для сборки больших распределительных щитов.

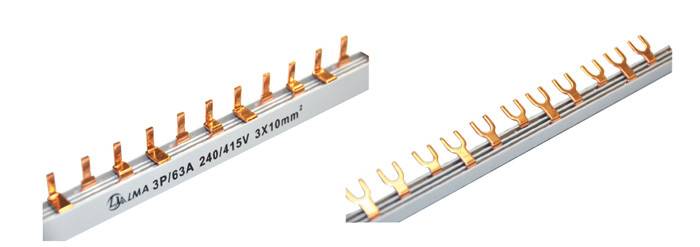

Существует два вида отводов соединительных гребенок:

Штыревые, обозначаются «pin». Такие отводы применяются значительно чаще, так как они подходят под большинство устройств.

Вилочные, маркируются «fork».

Вилочные отводы используют гораздо реже, так как для них необходим специальный зажим, имеющийся далеко не у всех подключаемых устройств.

Сечение отводов соединительных гребенок обычно составляет 16 мм2, чего вполне хватает для величины потребляемого тока в 63 ампера.

При выборе соединительных гребенок необходимо учитывать следующие особенности конструкции. Для каждого вида подключаемых устройств подходит только определенная модель шины. Если пытаться установить соединитель, который не соответствует устройству, то отводы могут не полностью войти в гнезда, и часть их будет открыта, что создает определенную опасность для человека. Например, устройства АВВ обычно производят двух серий: S200 и более простое исполнение S200L. Для каждого из них подходит своя шина для автоматов: для S200 подходит PSH, а для S200L лучше использовать PS.

Китайские соединительные гребенки могут не соответствовать стандартам по размеру шага отводов, что приведет к невозможности их установки. Поэтому не стоит экономить на качестве таких изделий. В таких случаях рекомендуется получить консультацию специалиста.

Достоинства

  • В распределительном щите значительно уменьшается количество проводов, что отражается на внешнем виде и аккуратности установки устройств.
  • Упрощается ремонт и обслуживание электрических устройств в распределительном щите, так как проще отследить схему их соединения.
  • Выдерживает нагрузку величиной до 63 ампер.
  • Высокое качество соединений, исключающих чрезмерное нагревание мест контакта, и появление различных проблем.

Особенности конструкции


Гребенка в щитке Различия в исполнениях электрических гребенок связаны со следующими особенностями их устройства:

  • Количество изолированных пластин в гребенчатой шине равно числу ее полюсов.
  • Каждая разновидность соединительной гребенки используется только для определенных целей.
  • Однополюсные соединители применяются исключительно для однофазных автоматов, а 4-х полюсные – для коммутации 3 фаз и нуля, например.

Известные образцы гребенок имеют два исполнения, отличающиеся своим шагом (18 мм и 27 мм). Первое предназначено для подключения одномодульных автоматов, заявленная ширина которых как раз равна 18-ти мм. Гребенки с шагом 27 мм позволяют объединять приборы с шириной корпуса в 1,5 модуля (18х1,5 = 27 мм).

Конструкция соединительных приспособлений рассчитана на монтаж большого количества автоматов с суммарным числом выводов от 12 до 60-ти. Этим объясняется, почему использовать их для установки 2-х или 3-х приборов, например, нецелесообразно. Традиционно эти вспомогательные изделия применяются для сборки распределительных щитов со значительным числом коммутационных устройств.

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

  1. Крепление Дин-рейки;
  2. Установка автоматического выключателя;
  3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

  • В металлической платформе щита просверлить два отверстия;
  • Нарезать в них резьбу;
  • Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

  • Подготовьте автоматический выключатель и длинную отвертку;
  • Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
  • Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

  • Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
  • Вставьте в зажимы, заранее защищенные провода;
  • Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Аксессуары для щитов в Москве

Распределительный щит представляет собой устройство, основная задача которого заключается в приеме и дальнейшем распределении энергии различного напряжения, а также защите отдельных сетевых групп от скачков напряжения или короткого замыкания. Щит состоит из множества элементов и аксессуаров, повышающих его функциональные возможности, обеспечивающих стабильность и эффективность работы.

Виды аксессуаров

«Леруа Мерлен» предлагает вниманию своих покупателей следующие элементы:

  • Рейка DIN уже достаточно давно широко используется в электротехнике, но вот функциональные возможности ее постоянно совершенствуются. Ранее данный элемент применялся только для того, чтобы фиксировать модульное оборудование. Теперь же она используется для размещения очень сложных механизмов.
  • Соединительные шины, производство которых строго контролируется ГОСТ Р 50030.5.1-99, нужны для быстрой фиксации оборудования электроавтоматического типа. Основное назначение детали заключается в том, чтобы исключить вероятность образования дополнительного сопротивления, предотвратить нагрев частей, проводящих ток, который может возникнуть при установке неподходящих проводных перемычек.
  • Нулевая шина, заключенная в особый корпус, необходима для соединения нулевых проводов и проводов заземления внутри щитового оборудования. Изготовлены эти элементы на латунной основе, а их корпус – из ПВХ. Полиамидная основа – гарантия того, что даже при существенном повышении температуры конструкция не воспламенится.
  • Реле времени, то есть таймеры, необходимы для автоматического отключения отдельных сетевых групп от питания. К примеру, с их помощью можно каждый вечер, без лишних движений, отключать свет на лестничной площадке в целях экономии энергии. Различают цифровые и механические модели данных устройств.
  • Предохранители необходимы для того, чтобы разрывать электрическую цепь в случае критического превышения нагрузки. Выбирать их необходимо в соответствии с силой тока, идущего по цепи.

Существуют также и разнообразные крепежные аксессуары, позволяющие и надежно закрепить сам щит на поверхности, и зафиксировать различные дополнительные элементы внутри него.

Леруа Мерлен предлагает широкий выбор товаров по низким ценам для жителей Москвы, а также городов Московской области: Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Жуковский, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Клин, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский и Солнечногорск. Вы можете заказать необходимые товары онлайн с доставкой во все эти города или посетить один из наших розничных магазинов в Москве и МО.

Производители гребенок

В продаже представлено множество гребенчатых шин от разных заводов изготовителей. Как правило, выпуском этих изделий занимаются те же компании, что производят автоматические выключатели. Из наиболее известных брендов выделяются следующие:

  • ABB;
  • Schneider Electric;
  • EKF;
  • Legrand;
  • WAGO;
  • отечественный IEK.

Шина гребенка для дифавтоматов Schneider Electric

Гребенчатые соединители заметно упрощают электромонтаж. Вместе с тем сокращается и обще время сборки щита. Однако за такое удовольствие нужно платить. Здесь каждый решает сам, нужно оно ему или нет.

Если выбор сделан в пользу гребенок, то необходимо задуматься об их технических характеристиках. Гребенка должна соответствовать суммарной мощности всех потребителей, которые через нее будут питаться

Не менее важно разобраться и с конструктивными особенностями. Ведь есть модели на 1, 2, 3 и 4 полюса, и каждая уместна в своей ситуации

Как правильно установить гребенку

Алгоритм действий довольно простой:

  1. Если подключаемых модулей меньше, чем отводов у приобретенной гребенки, необходимо отрезать лишнюю часть. Сделать это можно используя обычную ножовку по металлу. Шина и изолятор лучше отрезать отдельно, поскольку последний должен быть длиннее примерно на один-два сантиметра. Это позволит предотвратить КЗ. С этой же целью рекомендуется заглушки на края, если они входят в комплект. В противном случае, используем всеми любимую синюю изоленту.
  2. Сам процесс подключения, также не вызывает трудностей. Для крепления гребенка вставляется сверху аппаратов, при этом, каждый отвод должен попасть в соответствующую контактную площадку, после чего производится затягивание винтов.
  3. К крайней правой или левой (в зависимости от разводки) контактной площадке подключается ввод питания.

После этого подключаем провода, ведущие к потребителям электроэнергии. На завершающем этапе останется подсоединить питание (эту работу выполняют сотрудники электрокомпании) и распределительная коробка (щиток) готов к эксплуатации.

Подведем итог, использование гребенки для автоматических выключателей существенно упрощает монтаж.

Добрый день уважаемые посетители сайта «Электрик в доме» сегодня предлагаю вам на рассмотрение один из способов аккуратного подключение модульной аппаратуры в электрических щитках.

Данный метод мне посоветовал один мой хороший товарищ, который занимается электромонтажом. Суть нашей с ним дискуссии заключалась в том, как лучше, или даже как правильнее подводить питание и подключать шлейфом несколько автоматических выключателей или УЗО.

На сегодняшний день многое усовершенствовано. И мой товарищ в этом плане немного эволюционировал и продвинулся вперед, так как использует для этой цели особые гребенки. Потому рассмотрим данный вопрос подробно. Именно о том, что такое гребенка для автоматов, как с ними работать и как подключать пойдет речь в данной статье.

У вас когда-нибудь возникали такие ситуации, при которых определённое количество УЗО или автоматических выключателей необходимо подключить к одному питанию (к одному питающему проводу)? Как правило, это относится к однофазным щиткам, хотя если щит трехфазный и нагрузка разбивается на три группы, там тоже такое встречается.

Например, в щите на одной дин рейке размещены три дифавтомата на розеточную группу, два автомата на сеть освещения, одно УЗО на электрическую плиту. Как подключить все эти устройства?

Для запитывания можно сделать между ними перемычку. Для этого берётся мягкий ПВ-3, а также наконечники НШВИ (2), подключаем один элемент, затем от него второй, третий и так далее. Пока не подключим все автоматы. Такое подключение называется шлейфом и если все правильно и качественно сделать будет очень надежным. Я всегда так делал.

Единственным недостатком такого способа подключения являются торчащие провода. Изгибы проводов из-за торчащих перемычек, мешающих осуществлять подводку проводов к автоматам, в металлических щитах лицевая панель для автоматов не станет на свое место. В конечном итоге получается сплошное нагромождение проводов, с которым сложно разобраться. Избавиться от этих перемычек при данном способе подключения невозможно единственное, что их можно посоветовать, не делать перемычки длинными, тогда получится более компактно.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
