Принцип работы индукционного нагревателя

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.

2 Преимущества индукционных водонагревателей

Современные модификации индукционных водонагревателей для системы отопления получили популярность на рынке, что объясняется их многочисленными преимуществами. К плюсам оборудования этого типа можно отнести следующее:

• Простота конструкции.
• Эффективность нагрева.
• Возможность самостоятельного изготовления.
• Полная автоматизация.
• Безопасность эксплуатации.

Изготовление своими руками сверхэкономичных нагревателей воды не представляет какой-либо сложности, что позволяет всю работу выполнить самостоятельно. Устройство состоит из минимума деталей, которые не ломаются и не требуют какого-либо специального ухода. В процессе работы водонагреватели слегка вибрируют, что позволяет решить проблему с накипью и появлением отложений на нагревающих элементах.

К недостаткам индукционных водонагревателей можно отнести посредственную топливную экономичность. Однако сегодня с развитием солнечной энергетики, когда владельцы частных домов могут устанавливать на крыше недорогие панели, вырабатывающие электроэнергию, имеется возможность существенного уменьшения коммунальных расходов.

Индукционный генератор тепла в системе отопления

У применяемых в отопительных контурах индукционных водонагревателей имеются как общие для всех электронагревателей достоинства, так и присущие только им. Начнем с первой группы:

1. По удобству использования электронагреватели опережают даже газовое оборудование, так как обходятся без розжига. К тому же они являются намного более безопасными: владельцу можно не опасаться утечки топлива или продуктов его сгорания.
2. Электрооборудованию не нужны дымоход и обслуживание в виде удаления нагара и копоти.
3. КПД электронагревателя не зависит от его мощности. Его можно установить на самый минимум, и при этом КПД агрегата останется на уровне 99%, в то время как КПД газового или твердотопливного котла в таких условиях окажется значительно ниже паспортного.
4. При наличии электрического теплогенератора система отопления может работать в самом низкотемпературном режиме, что весьма актуально в периоды межсезонья. В случае применения газового или твердотопливного котла падение температуры «обратки» ниже 50 градусов не допускается, так как при этом на теплообменнике образуется конденсат (при использовании твердого топлива он содержит кислоту).
5. Ну и последнее: при использовании электрообогрева можно обойтись без жидкостного теплоносителя, правда, к индукционным нагревателям это не относится.

Простой индукционный нагреватель

Перейдем к достоинствам непосредственно «индукционников»:

1. Площадь контакта теплоносителя с горячей поверхностью в индукционных нагревателях в тысячи раз больше, чем в приборах с трубчатыми электронагревателями. Поэтому среда прогревается гораздо быстрее.
2. Все элементы «индукционника» монтируются только снаружи, без каких-либо врезок. Соответственно, и протечки полностью исключаются.
3. Поскольку нагрев осуществляется бесконтактным способом, нагреватель индукционного типа может работать с абсолютно любым теплоносителем, включая все виды антифризов (для ТЭНового электрокотла понадобился бы специальный). При этом вода может содержать сравнительно большое количество солей жесткости – переменное магнитное поле препятствует образованию накипи на стенках теплообменника.

На всякую бочку меда, как известно, найдется своя ложка дегтя. Здесь без этого тоже не обошлось: мало того, что сама по себе электроэнергия стоит достаточно дорого, так еще и индукционные нагреватели относятся к наиболее дорогому типу электроотопительного оборудования.

Виды индукционных котлов для отопления

Различаются два типа устройств с вихревыми токами для нагрева теплоносителя. Первый тип – подача на первичную обмотку напряжения сети 220 в 50 герц, второй – подача напряжения через инвертор. Прибор преобразует стандартное напряжение электросети в токи высокой частоты, примерно в 20 килогерц.

Также различаются используемые материалы – в индукционных котлах SAV замкнутые теплообменники выполнены из стальных труб, а вихревые котлы оснащены теплообменниками из ферромагнитного материала.

Для чего требуется инвертор? Для того чтобы сделать электрокотел индукционный для отопления более надежным, компактным, экономичным и практичным. Однако применение меди для обмотки и сплавов теплообменника, блока автоматики делает инвертор дорогим прибором и это единственная причина по которой индукционные котлы стоят больше, чем электрический обычный котел с ТЭНом.

Рекомендуем к прочтению:Двухконтурный электрический котел для водоснабжения и отопления

Выбирая индукционное отопление, сначала нужно подобрать тип котла:

1. SAV. Отопительное оборудование без инверторов, работающее от стандартного электроснабжения (50 герц), подаваемоемого на индуктор. Вторичная обмотка представляет собой сеть тонких стальных труб теплообменника и быстро прогревается токами Фуко. Транспортировка носителя принудительная, установлен циркуляционный насос. В ассортименте предлагается оборудование с напряжением в 220 V, 380 V.

На заметку! Котлы SAV мощностью в 2,5 кВт справляются с обогревом площади до 30 м2.

1. ВИН. Это индукционные котлы вихревые, для работы которых нужен инвертор, преобразующий частоту электросети. Котлы отличаются облегченной массой, компактными размерами. Теплообменник выполнен из ферромагнитного сырья, магнитопровод и вторичная обмотка представлены как в виде теплообменника, так и корпуса котла. В комплектацию оборудования включены блок автоматического управления, насос приточный и циркуляционный.

На заметку! Котлы ВИН мощностью 3 кВт справляются с обогревом дома площадью 40 м2.

Устройство и основные элементы котла

Если рассматривать конструкцию прибора, то представляется схема индукционной плиты. Котлы также состоят из нескольких основных элементов:

• Индуктор. Тип трансформатора с двумя обмотками. Первая дополняет сердечник, из-за чего именно в этом элементе образуется электромагнитное поле, выделяющее вихревые токи. Корпус котла является вторичной обмоткой, принимающей токи, а затем передающей тепловую энергию теплоносителю.
• Нагреватель. Элемент представляет собой сердечник катушки и выглядит как труба значительного диаметра или несколько трубок меньшего сечения, соединенных параллельно.
• Патрубки. Нужны для соединения агрегата в тепловую сеть, один патрубок является подающим, второй обратным. По первому внутрь котла поступает теплоноситель, по второму выходит и транспортируется в контур отопительной системы.
• Инвертор. Прибор, преобразующий постоянный ток в высокочастотный.

Принцип индукционного нагрева

Данная технология широко применяется в металлургической промышленности.

Индукционному нагреву более 100 лет, поэтому его нельзя назвать новинкой. Он применяется во многих сферах, особенно в промышленных. Установки индукционного нагрева активно используются в металлообрабатывающих цехах. Ранее для плавки металлов использовался уголь или природный газ, теперь же этим занимаются токи высокой частоты. Такая технология в отношении металлов позволяет минимизировать габариты печей и добиться их высокой производительности.

Как вообще работает индукционный нагрев? Принцип действия нагревателей очень прост – нагрев ведется за счет генерации токов высокой частоты, питающих индукторы. Сами индукторы представляют собой мощные катушки, внутри которых создается переменное магнитное поле. Катушки не имеют сердечников – вместо них здесь работают разогреваемые материалы. Например, индукционная печь для плавки металлов представляет собой большую катушку, внутрь которой помещаются металлические заготовки для дальнейшей обработки.

Включение генератора приводит к созданию мощных вихревых потоков магнитной индукции, в результате чего размещенные внутри индукторов металлы начинают разогреваться. Что касается отопительных котлов, то здесь сердечником индуктора является металлическая труба, через которую протекает теплоноситель – под воздействием вихревых токов труба и теплоноситель разогреваются, отправляя тепло в отопительную систему.

Проходя через катушку, теплоноситель нагревается и передает тепло в радиаторы отопления.

Технология индукционного нагрева чрезвычайно проста и эффективна. На ее основе создаются современные отопительные котлы, не требующие частого обслуживания и обладающие продолжительным сроком службы. Правда, их достоинства принято завышать, из-за чего у людей создается масса ложных впечатлений. Вот несколько примеров.

• Продавцы нередко говорят об экономичности котлов с индукционным нагревом – отчасти это так, но экономия вряд ли превысит несколько процентов. В то же время бренды говорят об экономичности до 20-30%.
• Быстрота нагрева – индукционные котлы нагревают теплоноситель чуть быстрее ТЭНовых аналогов. Но эту скорость нельзя назвать революционной.
• Новизна технологии – как мы уже говорили, данная технология известен уже более сотни лет.

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

1. Сердечник трансформатора.
2. Обмотка.
3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Инструкция по сборке индукционного котла

Индукционные отопительные приборы можно приобрести в магазине, но стоимость их достаточно велика. Поэтому многие домашние умельцы пробуют сделать его своими руками. Для изготовления самодельного индукционного котла нужно подготовить материалы и инструменты.

Для начала нужно приобрести сварочный инвертор. Он может быть недорогой, но желательно, чтобы устройство было оборудовано регулятором силы тока.

Кроме того, следует обратить внимание на силу тока, с которой работает прибор. Стандартное значение для сварочных инверторов – 15А

Этого будет недостаточно. Нужно поискать более мощный агрегат.

Кроме этого нужно подготовить катанку или проволоку из нержавейки диаметром 7 мм или около того. Ее следует нарезать на фрагменты длиной 40-50 мм. Они будут помещены в электромагнитное поле, где будут разогреваться.

Нагревательный элемент самодельного индукционного прибора изготавливается из медной проволоки, для намотки которого можно использовать любой подходящий по диаметру цилиндрический предмет

Для изготовления корпуса котла берется пластиковая толстостенная труба. Диаметр детали может варьироваться, но, как показывает практика, оптимальный вариант – 50 мм по внутреннему диаметру.

Для соединения оборудования с отопительной системой используются переходники. Через один из них в котел будет поступать холодный теплоноситель, а через другой горячая жидкость будет подаваться в систему.

Фрагменты проволоки должны быть уложены в корпус. Чтобы они не выпали, дно детали накрывается мелкоячеистой металлической или капроновой сеткой, которая надежно закрепляется на корпусе. После этого можно уложить проволоку внутрь корпуса.

Теперь верхнюю часть детали накрывают такой же сеткой, как и дно, и закрепляют ее к стенкам детали. На об торца надеваются переходники. Получается заготовка, из которой будет изготовлена индукционная катушка.

Для этого на нее нужно намотать эмалированный медный провод. В среднем нужно наложить 90 витков. Они должны располагаться ближе к центру детали. Выполнять их нужно очень аккуратно и ровно, так, чтобы получилась качественная индукционная катушка.

Получившееся устройство можно устанавливать в систему отопления. Делается это следующим образом. Сначала из системы сливается теплоноситель.

После этого выбирается место, где будет установлен котел. Труба на этом участке размечается, после чего из нее вырезается фрагмент, равный по длине отопительному прибору.

Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка соединяется с инвертором, на этом монтаж можно считать законченным. После этого система вновь заполняется теплоносителем.

На пластиковую трубу с отрезками металлической проволоки внутри аккуратно наматывается медный провод

Только после этого можно тестировать новое устройство. В нем обязательно должна быть жидкость.

Если включить индукционный котел «на сухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению отопительной системы, что недопустимо.

Еще один важный момент – грамотное обустройство заземления отопительного прибора, без чего невозможна его безопасная эксплуатация.

Инструкция по изготовлению индукционного нагревателя

Чтобы осуществить переделку сварочного оборудования в индукционную печь, необходимо подготовить расходные детали и инструменты

Также важно подготовить чертежи и придерживаться инструкции по сборке

Простое изделие на основе сварочного инвертора

Для изготовления простого, но эффективного нагревателя, можно использовать сварочный инвертор. Процесс изготовления достаточно простой:

1. Для начала нужно взять толстостенную полимерную трубку.
2. С торцевой части трубы стоит установить разводку и 2 вентиля, а внутрь засыпать куски стальной проволоки небольшого диаметра и размера (5 мм).
3. Закрепить верхний вентиль.
4. Выполнить 90 витков медной проволокой для сборки индуктора.

В качестве генератора используется сварочный аппарат, а роль нагревателя играет трубка с проволокой. Аппарат устанавливается в режим переменного тока с повышенной частотой.

В процессе нагрева происходит излучение магнитного поля и прогревание проволоки вихревыми потоками. Это вызывает закипание жидкости.

Экспериментальная модель нагревателя мощностью 1600 Вт

Для сборки экспериментального оборудования мощностью 1,6 кВт потребуется подготовить металлическую трубу с толстыми стенками. Поскольку катушка без особых сложностей сможет прогреть любой материал, можно усовершенствовать нагреватель.

Корпус можно изготовить из пластиковой трубы, которая обладает большим диаметром, чем элемент системы отопления. Оптимальная длина изделия составляет 1 м, а внутреннее сечение – 50-80 мм.

Чтобы подключить нагреватель к оборудованию, потребуется закрепить переходники сверху и снизу корпуса. Нижняя секция закрывается решеткой, а затем внутрь корпуса помещают наполнитель из небольших металлических частиц.

Для обмотки подходит медный провод с изоляцией сечением 1-1,5 мм. Использование более толстой проволоки неоправданно, поскольку это усложнит плотное расположение витков.

Печь для нагрева металла

Из-за повышенной пожарной безопасности метод индукции применяется в металлургии. Собрать нагреватель для обработки металлических заготовок можно из подручных средств. Для предстоящих работ потребуется подготовить:

1. 12-вольтный аккумулятор.
2. Медную обмоточную проволоку.
3. Пленочные конденсаторы.
4. Транзисторы и диоды.
5. Кольца блока питания от персонального компьютера.

Индукционная печь из сварочного инвертора.

Последующая сборка производится по такой инструкции:

На радиаторы охлаждения устанавливаются транзисторы. Во время использования прибор интенсивно нагревается, поэтому лучше подготовить крупные радиаторы.
Изготавливаются дроссели. Для их сборки применяют медную проволоку и кольца блока питания ПК

Важно следить, чтобы межвитковое расстояние оставалось идентичным на каждом отрезке.
Собирается конденсаторная батарея. Емкость элемента питания должна составлять 4,7 мкФ.
Изготавливается обмотка

Диаметр медной проволоки должен составлять 2 мм. Потребуется выполнить 8 витков, чтобы во внутреннем пространстве поместились все обрабатываемые детали.

На последнем этапе подключается аккумулятор. Ток регулируется во время изготовления печи. Для этого достаточно поменять количество витков.

Кроме того, следует предусмотреть систему отвода тепла и вентиляции, т.к. во время работы печь сильно нагревается.

Нагреватель для воды

Использование такого агрегата в частном доме позволит организовать бесперебойную подачу ГВС или обогрев помещения. Система расходует много электрической энергии, но обладает простой схемой сборки и отсутствием сложностей в обслуживании. Предстоящая сборка начинается с подготовки:

1. Сварочного инвертора.
2. Теплоизолятора (подойдет керамзит).
3. Проволоки из меди и стали.
4. Отрезка пластиковой трубы с толстыми стенками.
5. Трубок разного диаметра.

На первом этапе начинается изготовление котла. Его можно соорудить из 2 трубок разного сечения, которые вставляются друг в друга с выдерживанием зазора 20-25 мм.

Дальше производится приваривание концов колец и подсоединение к общей системе отопления. Во внешнюю стенку нужно вварить выходную и входную трубки.

Затем изготавливается обмотка, которая в точности повторяет форму котла. Всего нужно выполнить 35-40 витков, соблюдая равное межвитковое расстояние.

На последнем этапе собирается защитный корпус, который делается из диэлектрического материала, и подключается инверторный аппарат и теплоноситель.

Правильно собранная конструкция сможет прослужить в течение 20-25 лет без ремонта и замены расходных деталей.

Что собой представляет индукционное отопление

В основе работы лежит явление электромагнитной индукции. Внутри котла создаётся электромагнитное поле, которое нагревает сердечник из ферромагнетика. Он-то и отдаёт тепло воде в системе вместо привычного ТЭНа.

Когда продавцы и производители ВИНов (вихревых индукционных нагревателей) говорят о его экономичности, имеют в виду скорость нагревания элемента и передача тепла в систему.

Если ТЭН нагреет воду в системе отопления в лучшем случае через 20, а то и 30—40 минут, то индукционный элемент на 10—15 минут быстрее.

Важно!
В индукционном отоплении выбор теплоносителя довольно широк: это может быть не только вода, но и масло, этиленгликоль и любой антифриз.

Принцип работы и устройство индукционного электрокотла

Подобны трансформатору.Генератор индукционного тока состоит из первичной и вторичной короткозамкнутых обмоток. Первичная обмотка превращает электрическую энергию в вихревой ток, а вторичная обмотка служит корпусом индуктора.

Ещё проще объяснит работу устройства индукционного нагревателя следующий пример:

1. На трубу из диэлектрического материала (непроводящего электроток) наматывается катушка.
2. Внутрь помещается сердечник из мартенситной или ферритной стали (ферромагнетик).
3. Катушка под воздействием электричества создаёт магнитное поле.
4. Магнитное поле нагревает сердечник (до 750 °С).
5. Сердечник нагревает воду, проходящую через трубу.

Справка. Несмотря на то, что индукционный котёл может нагреть быстро большое количество теплоносителя, а явление индукции само создаёт конвекционное движение носителя в системе, чтобы без проблем отопить двухэтажный дом, нужно поставить в систему насос.

Чаще всего индукционный котёл представляет собой довольно компактный, не слишком высокий (40 см), но увесистый (до 23—30 кг) широкий баллон-трубу. Поэтому, чтобы он не обрушился, его ставят на прочные дополнительные крепления. Иногда для усиления эффекта используют спаянную секцию из нескольких таких баллонообразных труб-котлов.

Фото 1. Индукционный котёл, подключенный к отопительному контуру. Представляет из себя баллон небольшого размера.

Реже встречаются конструкции в форме шкафчика.

Но в любом случае индукционный котёл состоит из:

1. Корпуса, состоящего из диэлектрического металла.
2. Электроизоляционного слоя.
3. Сердечника из ферромагнита (толщина до 7 мм).
4. Температурного датчика в корпусе котла.
5. Входного и выходного патрубков соединения с системой труб и радиаторов.
6. Автовыключателей (в пульте управления).
7. Терморегулятора (электроника в пульте управления).

А вот так может выглядеть система отопления, где:

• Насосдля циркуляции теплоносителя.
• Отопительные батареи.
• Индукционный котёл.
• Мембранный расширительный бак (для регулировки давления).
• Шкаф пульта управления.
• Запорный шаровой кран.

Внимание!
Индукционный котёл годится только для закрытого контура отопления.

Как ухаживать за поверхностью?

Ухаживать за такой плитой проще, чем за другими поверхностями, ведь как мы уже говорили, конфорки остаются холодными, а значит, к ним не прилипает жир. Поэтому загрязнения убирают салфеткой и водой без применения агрессивной щелочи.

Поверхностный слой плиты изготовлен из такого же материала, как и в случае с электроплитой, поэтому принципы ухода за приборами не сильно отличаются:

1. Не протирайте поверхность жесткими металлическими губками и моющими средствами с абразивными частицами, иначе она быстро исцарапается.
2. Рекомендуется приобрести специальную бытовую химию для стеклокерамики. Если средство не удалось найти, то разрешается пользоваться жидкими мылом.
3. После каждого мытья необходимо удалять капли воды с поверхности.

Для чистки плиты применяют специальные средства

Создание усложненных приборов

Сделать нагревательную установку ТВЧ своими руками сложнее, но это подвластно радиолюбителям, ведь для ее сбора потребуется схема мультивибратора. Принцип работы аналогичен — вихревые токи, возникающие из взаимодействия металлического наполнителя в центре катушки и ее собственного высокомагнитного поля, нагревают поверхность.

Конструирование ТВЧ-установок

Поскольку даже небольшого размера катушки вырабатывают ток около 100 А, вместе с ними потребуется подключить резонирующую емкость для уравновешивания индукционной тяги. Существует 2 вида рабочих схем для нагревательной ТВЧ в 12 В:

• целенаправленная электрическая;
• подключенная к питанию сети.

• целенаправленная электрическая;
• подключенная к питанию сети.

В первом случае мини ТВЧ-установку можно собрать за час. Даже при отсутствии сети в 220 В можно использовать такой генератор где угодно, но при наличии автомобильных аккумуляторов как источников питания. Конечно, она недостаточно мощная, чтобы плавить металл, но способна нагреться до высоких температур, необходимых для мелкой работы, например, нагрев ножей и отверток до синего цвета. Для ее создания необходимо приобрести:

• полевые транзисторы BUZ11, IRFP460, IRFP240;
• автомобильный аккумулятор от 70 А/ч;
• высоковольтные конденсаторы.

Вторая схема для индукционной установки нагрева в пластиковом корпусе более сложная, на основе драйвера IR2153, но по ней удобнее выстроить резонанс по регулятору в 100к. Управлять схемой необходимо через адаптер сети с напряжением от 12 В. Силовую часть можно подвести напрямую к основной сети в 220 В, используя диодный мост. Частота резонанса получается 30 кГц. Потребуются следующие элементы:

• ферритовый сердечник 10 мм и дроссель 20 витков;
• медная трубка в качестве катушки ТВЧ в 25 витков на оправку 5−8 см;
• конденсаторы 250 V.

Вихревые нагреватели

Более мощную установку, способную греть болты до желтого цвета, можно собрать по простой схеме. Но при работе выделение тепла будет довольно большим, поэтому рекомендуется устанавливать радиаторы на транзисторы. Также потребуется дроссель, позаимствовать который можно из блока питания любого компьютера, и следующие вспомогательные материалы:

• стальной ферромагнитный провод;
• медная проволока в 1,5 мм;
• полевые транзисторы и диоды под обратное напряжение от 500 В;
• стабилитроны мощностью 2−3 Вт с расчетом на 15 В;
• простые резисторы.

Умельцы, знакомые со сваркой и управлением трехфазным трансформатором, способны еще больше повысить КПД устройства при одновременном снижении веса и размера. Для этого нужно сварить основания двух труб, которые послужат как сердечником, так и нагревателем, а в корпус после обмотки вварить два патрубка для осуществления подвода и отвода теплоносителя.

Индукционный генератор тепла в системе отопления

Чтобы организовать отопление частного дома с помощью индукционного нагревателя, проще всего использовать трансформатор, который состоит из первичной и вторичной короткозамкнутой обмотки. Вихревые токи в таком устройстве возникают во внутренней составляющей и направляют образовавшееся электромагнитное поле на вторичный контур, который одновременно выполняет роль корпуса и нагревательного элемента для теплоносителя.

Обратите внимание, что в качестве теплоносителя при индукционном нагреве может выступать не только вода, но также антифриз, масло и любые другие токопроводящие среды. При этом степень очистки теплоносителя большого значения не имеет

Инверторный нагреватель имеет компактные размеры, работает бесшумно и может быть установлен практически в любом подходящем месте, соответствующем требованиям техники безопасности

Индукционный отопительный котел оснащают двумя патрубками. Нижний патрубок, по которому будет поступать холодный теплоноситель, необходимо устанавливать на вводном участке магистрали, а вверху устанавливают патрубок, передающий горячий теплоноситель к подающему участку трубопровода. Когда теплоноситель, находящийся в котле, нагревается, возникает гидростатический напор, и теплоноситель поступает в отопительную сеть.

В работе индукционного нагревателя есть ряд преимуществ, о которых следует упомянуть:

• теплоноситель в системе постоянно циркулирует, что предотвращает вероятность ее перегрева;
• индукционная система вибрирует, в результате накипь и другие осадки не откладываются на стенках оборудования;
• отсутствие традиционных нагревательных элементов позволяет эксплуатировать котел с высокой интенсивностью, не опасаясь частых поломок;
• отсутствие разъемных соединений исключает протечки;
• работа индукционного котла не сопровождается шумом, поэтому его можно установить практически в любом подходящем помещении;
• при индукционном нагреве не выделяются какие-либо опасные продукты разложения топлива.

Преимущества самодельного устройства

Нагреватели имеют несколько важных достоинств. К ним относят следующие пункты:

1. На поверхности агрегата не появляется накипь, поскольку при образовании вихревых токов происходит вибрация. Подобная особенность исключает дополнительные траты на очистку котлов.
2. Теплогенератор отличается максимальной герметичностью, даже если он изготовлен своими руками. Вероятность протечек в котлах исключается, поскольку теплоноситель прогревается внутри трубы, а тепловая энергия передается посредством электромагнитного поля. В устройстве системы не предусмотрены разъемные соединения.
3. Нагревательный прибор не нуждается в ремонте или обслуживании, поскольку он представляет собой трубку из меди. Для сравнения, спираль ТЭНа часто перегорает и требует замены.
4. Во время работы инверторного оборудования отсутствует избыточный шум. При этом агрегат создает вибрации, но их частота настолько низкая, что они практически не ощущаются.
5. Сборка и обслуживание системы не сопровождаются большими затратами. Это позволяет без особых сложностей и финансовых вложений соорудить обогревательный прибор в домашних условиях.

Схема принципиальная электрическая

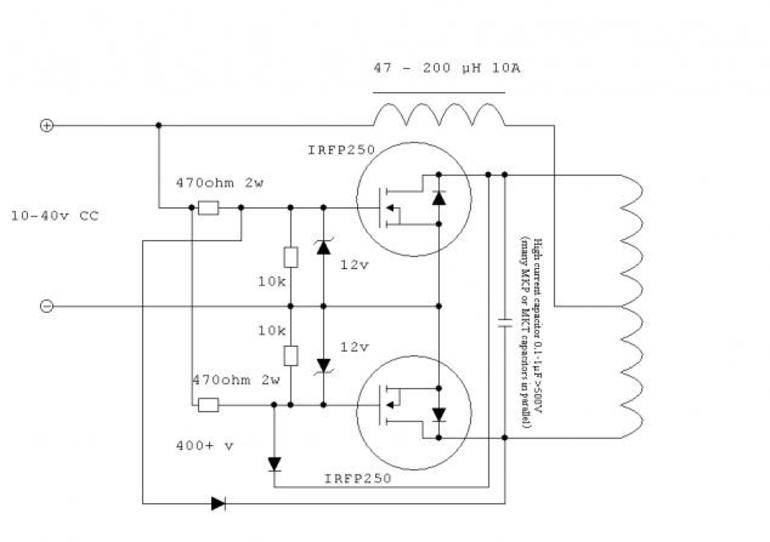

Вот оригинальная схема генератора индукционного нагревателя, а ниже неё чуть изменённый вариант, по которому и была собрана конструкция мини ТВЧ установки. Ничего дефицитного тут нет — купить придётся только полевые транзисторы, использовать можно BUZ11, IRFP240, IRFP250 или IRFP460. Конденсаторы специальные высоковольтные, а питание будет от автомобильного аккумулятора 70 А/ч — он будет очень хорошо держать ток.

Проект на удивление оказался успешным — всё заработало, хоть и собрано было «на коленке» за час. Особенно порадовало что не требует сеть 220 В — авто аккумуляторы позволяют питать её хоть в полевых условиях (кстати, может из неё походную микроволновку сделать?). Можно поэкспериментировать в направлении чтобы снизить напряжение питания до 4-8 В как от литиевых АКБ (для миниатюризации) с сохранением хорошей эффективности нагрева. Массивные металлические предметы конечно плавить не получится, но для мелких работ пойдёт.

Ток потребления от источника питания 11 А, но после прогрева падает до примерно 7 A, потому что сопротивление металла при нагреве заметно увеличивается. И не забудьте сюда использовать толстые провода, способные выдержать более 10 А тока, иначе провода при работе станут горячие.
