Устройство и принцип действия генераторов переменного тока

Эффект электромагнитной индукции

Основой появления в проводнике электрического тока является электродвижущая сила — ЭДС. Она способна заставить перемещаться заряженные частицы, которых много в любом металле. Эта сила появляется только в случае, если проводник испытывает на себе изменение интенсивности магнитного поля. Сам эффект получил название электромагнитной индукции. ЭДС тем больше, чем больше скорость изменения потока магнитных волн. То есть, можно возле постоянного магнита перемещать проводник, или на неподвижный провод влиять полем электромагнита, меняя его силу, эффект будет один и тот же – в проводнике появится электрический ток.

Над этим вопросом в первой половине XIX века работали ученые Эрстед и Фарадей. Они же и открыли это физическое явление. В последствии на основе электромагнитной индукции были созданы генераторы тока и электродвигатели. Интересно, что эти машины легко могут быть преобразованы друг в друга.

Виды и варианты исполнения

Дизельные электростанции различаются по выходной электрической мощности, виду тока (переменный трёхфазный/однофазный, постоянный), выходному напряжению, а также частоте тока (например, 50, 60, 400 Гц).

Также дизельные электростанции разделяют по типу охлаждения дизельного двигателя, воздушному или жидкостному. Электростанции с дизельным двигателем жидкостного охлаждения — это агрегаты больших мощностей и размеров.

По назначению

  • Портативные (бытовые, переносные) — электростанции с дизельным двигателем воздушного охлаждения мощностью от 0,3 кВт до 20 кВт.
  • Стационарные (промышленные) — электростанции с дизельным двигателем жидкостного охлаждения. Как правило, выходной ток — трехфазный, напряжением от 400/230В до 10 кВ. Единичная мощность установок составляет от 8 кВт (10 кВА) до 2000 кВт (2400 кВА).

По конструктивному исполнению

  • Открытого исполнения — базовое исполнение электростанции, предназначено для размещения электроустановки в специально оборудованном помещении.
  • В шумозащитном кожухе — для установки в помещение при наличии требований к снижению шума.
  • Во всепогодном шумозащитном кожухе — для установки на улице при наличии требований к снижению шума.
  • Контейнерные — монтаж электростанции в блок-контейнер осуществляется для эксплуатации установки в тяжелых климатических условиях и повышенной вандалозащищённости.
  • Электростанция может быть установлена в фургон, машину или на шасси. Таким образом, она приобретает статус мобильной электростанции.

По роду тока

Маломощные дизельные электростанции вырабатывают, как правило, однофазный переменный ток напряжением 220 В и/или трёхфазный напряжением 380 В.

Трёхфазные электростанции имеют более высокий КПД за счёт более высокого КПД генератора переменного тока.

Переносные дизельные электростанции с встроенным выпрямителем (инвертором) могут иметь дополнительный выход постоянного тока напряжением 12-14 вольт, например, для зарядки аккумуляторов.

Мощные дизельные электростанции вырабатывают трёхфазный ток:

  • низковольтные — с напряжением до 1 кВ;
  • высоковольтные — с напряжением более 1 кВ (6,3 кВ, 10 кВ).

Если необходимо передавать электроэнергию, выработанную низковольтными электростанциями, на значительные расстояние по линиям электропередачи, напряжение повышается на электрических подстанциях до 6,3 кВ или 10,5 кВ.

По типу генератора переменного тока

Синхронный генератор переменного тока Так как частота переменного тока синхронного генератора определяется числом оборотов ротора (двигателя), то дизельная электростанция должна иметь механизм, обеспечивающий постоянное число оборотов дизельного двигателя независимо от нагрузки (генерируемой электрической мощности). Частота переменного тока синхронного генератора будет: f = n 60 {\displaystyle f={\frac {n}{60}}} , где f {\displaystyle f} — частота в герцах; n {\displaystyle n} — число оборотов ротора в минуту.

Если генератор имеет число пар полюсов p {\displaystyle p} , то соответственно этому частота электродвижущей силы такого генератора будет в p {\displaystyle p} раз больше частоты электродвижущей силы двухполюсного генератора: f = p n 60 {\displaystyle f=p{\frac {n}{60}}} .

ЭДС синхронного генератора регулируется изменением тока возбуждения.

Асинхронный генератор переменного тока

Асинхронный генератор может генерировать переменный ток произвольной, нестандартной частоты (значительно отличающейся, например, от используемой в промышленности и быту частоты 50 Гц). Переменный ток после выхода из генератора подвергается выпрямлению, затем получившийся постоянный ток инвертор преобразует в переменный ток с параметрами, определяемыми стандартом. Следует отметить, что недорогие модели инверторов имеют на выходе переменный ток несинусоидальной формы, обычно прямоугольные импульсы или модифицированная синусоида.

ЭДС асинхронного генератора регулируется изменением числа оборотов двигателя и изменением тока возбуждения (если предусмотрено конструкцией генератора).

Асинхронные генераторы без встроенной системы «стартового усиления» плохо переносят длительные перегрузки, в отличие от синхронных.

Сварочные агрегаты

Особой разновидностью дизельных и бензиновых электростанций следует считать сварочные агрегаты, генерирующие постоянный или переменный ток для электродуговой сварки. Выходное электрическое напряжение относительно низкое (около 90 вольт), однако сила тока велика, электрические генераторы не боятся коротких замыканий.

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Особенности магнитной ленты на электросчетчик

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.


Маломощный генератор

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор


Асинхронный генератор

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.


Синхронный генератор

Устройство генератора

Практически все они похожи по своему устройству, но есть некоторые отличия — это способ приведения механической части в движение (рисунок 1).

Он состоит из основных узлов:

  • корпус;
  • статор;
  • ротор, или якорь;
  • коробка коммутации.

Ещё один важный элемент — обгонная муфта генератора. Об особенностях её работы и ремонта читайте в материале нашего эксперта.

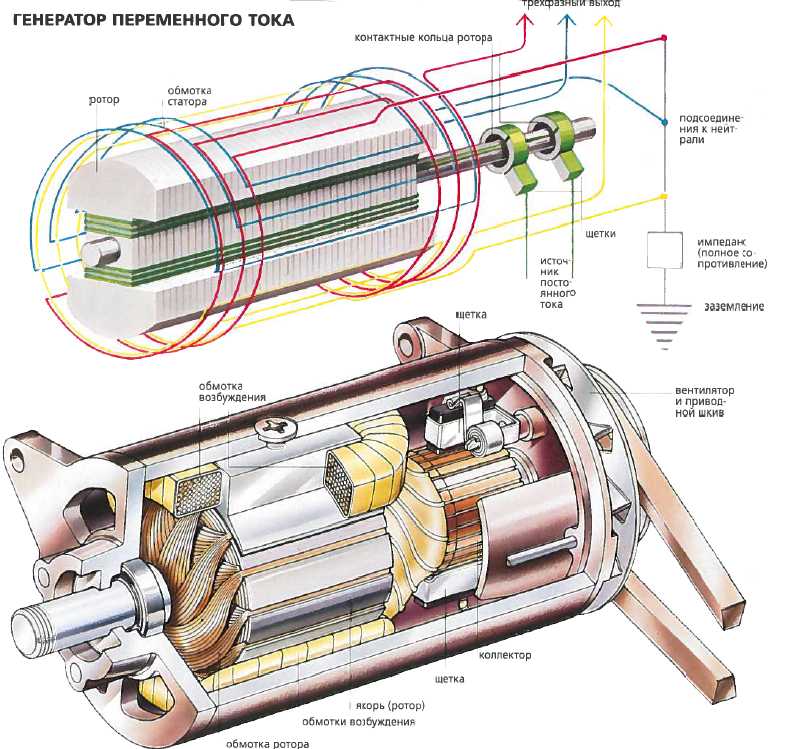

Рисунок 1. Генератор в разрезе

Корпус, выполняющий функцию рамы, служит для крепления всех основных частей. Кроме того, в нём устанавливаются подшипники, необходимые для плавного вращения вала и увеличения срока службы устройства. Корпус изготавливают из прочного металла, а также он служит для защиты внутренних частей машины от внешних повреждений.

Статор имеет магнитные полюса, представленные в виде закреплённой обмотки для возбуждения магнитного потока Ф. Выполняется из спецстали, которая называется ферромагнитной. Ротор является подвижной частью, причем его приводит в движение какая-либо сила. В результате на якоре (роторе) образуется разность потенциалов или напряжение (U). Узел (коробка) коммутации, необходим для отведения электричества от ротора. Он состоит из проводящих колец, соединённых с графитовыми токосъёмными контактами.

Работа асинхронного электродвигателя в генераторном режиме

Если отключенный от сети асинхронный двигатель привести во вращение от какого-либо первичного двигателя, то в соответствии с принципом обратимости электрических машин при достижении синхронной частоты вращения, на зажимах статорной обмотки под действием остаточного магнитного поля образуется некоторая ЭДС. Если теперь к зажимам статорной обмотки подключить батарею конденсаторов С, то в обмотках статора потечёт опережающий ёмкостный ток, являющийся в данном случае намагничивающим.

Ёмкость батареи С должна превышать некоторое критическое значение С0, зависящее от параметров автономного асинхронного генератора: только в этом случае происходит самовозбуждение генератора и на обмотках статора устанавливается трёхфазная симметричная система напряжений. Значение напряжения зависит, в конечном счёте, от характеристики машины и ёмкости конденсаторов. Таким образом, асинхронный короткозамкнутый электродвигатель может быть превращен в асинхронный генератор.

Виды генераторов

Дизельный генератор FORTE FGD9000E

По классу используемого при работе энергоносителя (топлива) все известные генераторные устройства делятся на следующие виды:

  • бензиновые;
  • дизельные;
  • газовые;
  • дровяные агрегаты или работающие на водороде, например.

Первые два вида электрогенераторов привлекают пользователя тем, что в них используется готовый двигатель, работающий на соответствующем топливе и нуждающийся только в доработке приводной части. Дровяные, водородные и газовые образцы относятся к более сложным устройствам и отличаются невысоким КПД.

По степени автономности все выпускаемые промышленностью устройства делятся на стационарные и мобильные модели, а по типу получаемого на их выходе переменного тока – на однофазные и трехфазные. Согласно прямому назначению агрегатов известные типы электрогенераторных устройств подразделяются на основные и резервные, а по области применения – на бытовые и промышленные изделия.

Классификация

В связи с большим разнообразием генераторов, выпускаемых промышленностью различных стран, была разработана и достаточно обширная система их классификации.

Так, генераторы переменного тока различают по:

  1. Виду.
  2. Конструкции.
  3. Способу возбуждения.
  4. Количеству фаз.
  5. Соединению фазных обмоток.

Электрогенераторы переменного тока бывают:

  1. Асинхронными. Изделия, в которых на вращающемся валу имеются пазы, предназначенные для размещения обмоток. Они генерируют электрический ток с небольшими искажениями, величина которого не превышает номинального значения. Изделия этого типа используются для электропитания бытовой техники.
  2. Синхронными. Изделия, в которых катушки индуктивности размещены непосредственно на роторе. Они способны выдавать ток, который обладает высокой пусковой мощностью.

Генератор с неподвижным ротором

Конструктивно различают генераторы:

  1. С неподвижным ротором.
  2. С неподвижным статором

Конструкции с неподвижным статором получили наибольшее распространение благодаря тому, что отпадает необходимость в использовании контактных колец и плавающих щеток.

По способу возбуждения электрогенераторы бывают:

  1. С независимым возбуждением (питающее напряжение подается на обмотку возбуждения от отдельного источника постоянного тока).
  2. С самовозбуждением (обмотки возбуждения питаются выпрямленным (постоянным) током, получаемым от самого генератора).
  3. С обмотками возбуждения, питание которых осуществляется от стороннего генератора постоянного тока малой мощности, “сидящего” на одном валу с ним.
  4. С возбуждением от постоянного магнита.

По количеству фаз различают электрогенераторы:

  1. Однофазные.
  2. Двухфазные.
  3. Трехфазные.

Наибольшее распространение получили трехфазные генераторы.

Это связано с наличием некоторых преимуществ, среди которых нужно отметить возможность беспроблемного получения:

  1. Вращающегося кругового магнитного поля, что способствует экономичности их изготовления.
  2. Уравновешенной системы, что существенно повышает срок службы энергоустановок.
  3. Одновременно двух рабочих напряжений (фазного и линейного) в одной системе.
  4. Высоких экономических показателей – значительно уменьшается материалоемкость силовых кабелей и трансформаторов, а также упрощается процесс передачи электроэнергии на большие расстояния.

Трехфазные генераторы отличаются электрическими схемами соединения фазных обмоток.

Бывает, что фазные обмотки соединяются:

  1. “Звездой”.
  2. “Треугольником”.

Устройство автомобильного генератора и его проверка

Требования, предъявляемые к генератору:

– выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумуляторной батареи;

– напряжение в бортовой сети автомобиля, питаемой генератором, должно быть стабильно в широком диапазоне изменения частоты вращения и нагрузок.

Последнее требование вызвано тем, что аккумуляторная батарея весьма чувствительна к степени стабильности напряжения. Слишком низкое напряжение вызывает недозаряд батареи и, как следствие, затруднения с пуском двигателя. Слишком высокое напряжение приводит к перезаряду батареи и ускоренному выходу ее из строя.

Принцип работы генератора и его принципиальное конструктивное устройство одинаковы для всех автомобилей. Отличаются только качеством изготовления, габаритами и расположением присоединительных узлов.

ТРЕХФАЗНЫЙ ГЕНЕРАТОР: ПРИНЦИП РАБОТЫ И ОПТИМАЛЬНОЕ ИСПОЛЬЗОВАНИЕ

Принцип выработки тока в трехфазном генераторе тот же, что и в однофазном. Единственная разница в том, что потребители могут получать как ток с напряжением 220 В, так и ток с напряжением 380 Вольт. Для питания приборов на панели трехфазного генератора установлены две розетки: однофазная 220В/16А и трехфазная 380В/16А.

Трёхфазные генераторы могут работать на дизеле или бензине, минимальная их мощность начинается от 5-6 кВт, так как все они позиционируются не как бытовые, а как профессиональные модели, способные выдавать напряжение 380 Вольт.

Исходя из этих предпосылок, понятно, что трехфазные электростанции предназначены для производственных целей. Очень редко их покупают для дома – только в том случае, если среди бытовых приборов есть трехфазный потребитель.

Особенности трёхфазных генераторов

1. Существует возможность подключения многих потребителей. К трехфазному генератору можно подключить сразу нескольких потребителей при неполадках сети. 2. Принцип распределения мощности

При выборе генератора по фазности очень важно учесть, что каждая фаза трёхфазного аппарата способна выдавать только треть от общего количества мощности. Поэтому, если вы думаете, что трехфазная электростанция с номинальной мощностью в 6кВт запустит мощный однофазный прибор, требующий этих самых 5 или 6 кВт, то вы глубоко заблуждаетесь

Шесть кВт мощности генератора разделятся на три части поровну – по 2 кВт для однофазных подключений. И трёхфазный генератор не запустит очень мощный электрический прибор. Он даже не справится с электроприбором на 3 или 4 кВт. Ему «по зубам» только однофазные потребители тока до 2 кВт мощности. Зато их можно подсоединить сразу три. 3. Ошибочный расчет мощности. Если не учитывать принцип распределения мощности у трехфазного генератора, то легко можно ошибиться, купив его для дома. Поэтому мы и предупреждали ранее: совершенно недопустимо приобретать трёхфазный генератор, если в доме электрические приборы однофазные. Так использование генератора будет нерациональным, даже при правильно разведённой проводке с недопущением перекосов подаваемой нагрузки. Просто, от аппарата в 6 кВт запитаете единственный однофазный 2 киловатный электрический прибор, а сам генератор будет работать на все 6 кВт и, естественно, зря расходовать топливо. Следует приобрести однофазный генератор на 6 кВт, что позволит сэкономить на топливе, и цена такого генератора будет ниже. 4. Перекос фаз. Как видим, трехфазный генератор довольно-таки капризный в случае подключения к нему однофазных приборов. Ну ладно, мы уже разобрались – можно подключать три однофазных прибора одновременно. Но не все так просто! Существует еще одна проблема трехфазной электростанции, именуемая «перекос фаз». Если говорить простым языком, то нельзя допустить, чтобы хоть одна фаза превышала порог мощности в 25% в сравнении с другими фазами, так как трехфазные генераторы очень чувствительны к такому перекосу. Если у вас холодильник на 0,8 к Вт, то +25%, получится всего 1 кВт. Именно столько мощности вы сможете подключить на другую фазу генератора. Если пожелаете, чтоб работал пылесос на 2 кВт, получится как раз тот самый «перекос фаз» и генератор отключится.

Популярные модели генераторов на 380В:

Родина бренда: Корея

Бензиновый электрогенератор Daewoo GDA 12500E-3

Нет в наличии

Код товара: 123334

Родина бренда: Турция

Дизельный генератор EnerSol трехфазный SKDS-14E-3(B)

Нет в наличии

Код товара: 916838

Родина бренда: Китай

Дизельный генератор Forte FGD6500E3

Код товара: 113848

Родина бренда: Корея

Дизельный генератор Hyundai DHY 8000SE-3

Код товара: 114848

Родина бренда: Нидерланды

Генератор Iron Angel EG 5500 E3-M

Код товара: 112372

Как устроен генератор переменного тока

Устройство генератора крайне простое. Он состоит из двух основных частей: подвижной (ротор или индуктор) и неподвижной (статор или якорь). В ГПТ ротором выступает электрический магнит, создающий магнитное поле, которое и принимает статор. Поверхность якоря обладает впадинами, которые называются пазами. В них виднеется обмотка катушки, выступающей в роли проводника.

Обратите внимание! Обычно якорь изготавливают их спрессованных листов стали толщиной не более 0,3 мм. Их изоляционный слой представляет собой простое лаковое покрытие

Ротор устанавливают внутри статора. Его вращение осуществляется с помощью двигателя, мощность которого передается через обычный вал и некоторые опорные элементы. На валу также имеется возбудитель с постоянным значением электротока, питающий им обмотки катушки. Также среди компонентов имеется аккумуляторная батарея, которая инициализирует запуск стартера и может подавать электричество, если его не хватает для запуска двигателя, его работы.

Важно! Основное различие между однофазным и трехфазным генераторами электрического тока заключается в том, какое максимальное напряжение выдается прибором. В первом случае это 220 В, а во втором — и 220, и 380 В


Устройство установки

Что такое генератор переменного тока, и кто его изобрел

Генератор переменного тока представляет собой специализированную электрическую установку, которая преобразует механическую энергию в электрическую. Последняя обладает переменной характеристикой. Само превращение основано на механическом вращении катушки из проволоки внутри магнитного поля.


Демонстрация рассматриваемого прибора в разрезе

К сведению! Практически все современные генераторы используют для получения электроэнергии вращающееся магнитное поле, а не катушку.

Как уже было сказано, электрический ток вырабатывается не только при механическом движении катушки в поле магнита, но и тогда, когда силовые линии магнита, находящегося во вращательном движении, пересекают витки катушки. Таким образом появляющиеся электроны начинают свое движение к положительному полюсу магнита, а сам электроток протекает от плюсового полюса к минусовому.

Ток индуцируется в проводнике (катушке). Его течение отталкивает магнит, когда рамка катушки подходит к нему, и отталкивает его, когда рамка удаляется. Его говорить проще, то ток каждый раз меняет свою ориентацию относительно полюсов магнита. Это и вызывает такое явление, как переменный электрический ток.


Демонстрация прибора с помощью простого магнита и контура

Данное приспособление появилось еще в 1832 г. благодаря стараниям Н. Тесла. Именно тогда был создал самый первый однофазный синхронный генератор переменного электрического тока. Самые первые установки производили только постоянный ток, а рассматриваемый генератор переменной характеристики некоторое время не мог найти своего практического применения. Это длилось не долго, так как люди быстро поняли, что переменный ток использовать гораздо практичнее, чем постоянный.

Вам это будет интересно Электрогенератор Николы Тесла

Обратите внимание! Преимущество новой технологии заключалось в том, что такой электроток было легче выработать, а на обслуживание приборов уходило в разы меньше времени и ресурсов, чем на аналоги, работающие на постоянном токе. Именно благодаря переменному току и его генератору смогли появиться на свет такие электроприборы, как радиоприемник, магнитофон и другие более поздние автоматические и электротехнические установки, без которых представить жизнь современного человека нельзя

Именно благодаря переменному току и его генератору смогли появиться на свет такие электроприборы, как радиоприемник, магнитофон и другие более поздние автоматические и электротехнические установки, без которых представить жизнь современного человека нельзя.


Использование графика для демонстрации переменного и постоянного электротоков

Устройство и конструкция генератора переменного тока

Стандартный электрогенератор имеет следующие компоненты:

  • Раму, к которой закреплен статор с электромагнитными полюсами. Изготовлена она из металла и должна выполнять защитную функцию всех элементов механизма.
  • Статор, к которому крепится обмотка. Изготавливается он из ферромагнитной стали.
  • Ротор – подвижный элемент, на сердечнике которого располагается обмотка, образующая электрический ток.
  • Узел коммутации, который отводит электричество с ротора. Представляет собой систему подвижных токопроводящих колец.

В зависимости от назначения, генератор имеет определенные особенности конструкции, но существуют два компонента, которыми обладает любое устройство, конвертирующее механическую энергию в электричество:

  1. Ротор – подвижная цельная деталь из железа;
  2. Статор – неподвижный элемент, который изготовлен из железных листов. Внутри него есть пазы, внутри которых располагается проволочная обмотка.

Для получения большей магнитной индукции, между этими элементами должно быть небольшое расстояние. По своей конструкции генераторы бывают:

  • С подвижным якорем и статическим магнитным полем.
  • С неподвижным якорем и вращающимся магнитным полем.

В настоящее время более распространено оборудование с вращающимися магнитными полями, т.к. значительно удобнее снимать электрический ток со статора, чем с ротора. Устройство генератора имеет немало сходств с конструкцией электродвигателя.

Практическое применение

Индукционные генераторы находят свое применение практически во всех областях жизнедеятельности человеческого общества.

Причем в любом случае, для получения переменного тока используется энергия вращения вала генератора.

Это касается:

  1. Крупных гидро-, тепло-, и атомных электростанций.
  2. Промышленных электрогенераторов.
  3. Бытовых электрогенераторов.

Генераторы, устанавливаемые на электростанциях, вырабатывают большое количество электроэнергии, которая затем передается на огромные расстояния.

Они разрабатываются под конкретные, узкоспециализированные задачи и представляют собой сложнейшие устройства, для установки которых необходимо строить отдельные здания и сооружения. Кроме того, их работа обеспечивается специально организованной инфраструктурой.

Промышленные генераторы используются для обеспечения электроэнергией объектов, в работе которых не должно быть перебоев с подачей напряжения.

Кроме того, их используют для обеспечения электроэнергией строительных площадок, вахтовых поселков, удаленных ферм и буровых установок, находящихся в местах, где подводка стационарных линий электропередач невозможна или экономически нецелесообразна.

Как правило, для работы они используют дизельное топливо, вырабатывая при этом переменный ток большой мощности (220 или 380 В). Используются для этого синхронные генераторы, которые способны обеспечить работу промышленного оборудования большой мощности.

В дизельных установках, вал генератора вращается с помощью двигателя внутреннего сгорания (ДВС).

Электрогенератор на шасси

Все комплектующие изделия, входящие в состав промышленного генератора, монтируются на высокопрочных стальных шасси, которое при необходимости устанавливается:

  1. Теплоизолированным контейнером.
  2. Передвижным шасси (колесное, на полозьях).

Бытовые электрогенераторы приобрели большую популярность сравнительно недавно.

Они используются для электрификации небольших коттеджей, загородных домов и дач, а также помогают решить ряд проблем, связанных с некорректной работой централизованной электросети и часто применяются в качестве аварийных источников переменного тока на ранее электрифицированных объектах подобного типа.

В устройствах этого типа для вращения вала генератора используют как бензиновые, так и дизельные ДВС. Они вырабатывают переменный ток небольшой мощности (от 0,5 до 15 кВт) и отличаются:

  1. Экономичностью.
  2. Небольшими размерами.
  3. Низким уровнем шума.

При выборе бытового генератора переменного тока, потенциальному потребителю необходимо обращать внимание на:

  1. Тип ДВС (бензиновый или дизельный).
  2. Заявленную в сопроводительной документации мощность.
  3. Тип генератора (синхронный или асинхронный).
  4. Фазность.
  5. Блок управления.
  6. Уровень шума.
