Как утеплить столбчатый фундамент своими руками

Пошаговая технология изготовления

Последовательное выполнение этапов монтажа поможет установить надежный и долгосрочный каркас:

  1. Разбиваем оси стен будущего фундамента и проверяем диагонали, что бы углы получились под углом 90 градусов.
  2. Выкапывается траншея под размеры монолитного ростверка.
  3. Монтаж опалубки. Для этого потребуются доски с влажностью до 25%, обструганные с одной стороны. Ширина досок 10-15 см, толщина 3-4 см. Ими выкладываются стены ям, гладкой стороной внутрь.
  4. Копка ям под столбы. Делаются скважины на глубину 1,2 м ниже глубины промерзания почвы, что бы при зимнем пучении почвы фундамент не выдавливало и его параметры оставались согласно проекту, в результате чего дом не будет перекошен. Требуемая глубина ям указывается при создании чертежа. При параметре до 100 см необходимости в дополнительном укреплении нет. Если глубина ям больше этого показателя, дополнительно изготавливается опалубка. Если строительство выполняется с использованием круглых опор, в качестве несъемной опалубки применяются трубы из асбестоцемента или металла с диаметром от 10 см. Также используется рубероид.
  5. Укладываем пенопласта, небольшой плотностью, не превышающий 15-20 кг. на м3. Это делается для противодействию морозному пучению на ростверк. В результате чего, когда будет пучение, грунт сомнет пенопласт и давления на ростверк не будет, что сохранит его проектные характеристики.
  6. Армирование. Этот этап необходим при большой массе будущего каркасного дома. Для этого в опорные столбы устанавливается армированный прут (диаметр 1-1,2 см) и заливается раствором из бетона. Если технологий предусмотрено наличие ростверка, прутья должны быть выше столбов на 20 см для будущей обвязки.
  7. После установки арматуры, следует заливка бетонного раствора на предварительно засыпанную песчаную подушку (20 см). Для этого изготавливается смесь из одной части цемента (марка М 400-500), трех частей песка и пяти частей щебенки. Тщательно перемешанный раствор заливается в подготовленные ямки частями (по 30 см), утрамбовывая каждый слой. К дальнейшим работам можно приступать через месяц (время полного застывания раствора). Залитый бетон следует произвести вибрирование, что бы из него вышел воздух.
  8. Ростверк. Этот этап не обязателен, но наличие ростверка увеличить прочность основания. Для этого по периметру монтируется опалубка, укладывается армированная сетка и заливается бетонный раствор. Ширина ростверка должна равняться ширине опорных столбов, а ее высота составлять 25 см.
  9. Забирка. Это дополнительная стена, которая защитит нижний этаж дома от холода и сырости. Для этого по периметру дома надо выкопать траншею с глубиной в 30 см и шириной в 15 см, далее залить бетонной смесью и выложить стену из кирпича или блока, оставляя по два вентиляционных отверстия с каждой стороны дома 15*15 см. Ростверк с забиркой в каркасном доме образуют цоколь.

Стоит знать!!! Все коммуникационные линии необходимо провести до изготовления забирки. После выполнения вышеперечисленных работ можно приступать к возведению жилого дома.

Видео: Как правильно залить столбчатый фундамент для каркасника

Виды столбчатого фундамента

Прежде чем приступить к детальному проектированию и расчёту столбчатого фундамента, следует определиться, на каком участке, какого типа и по какой технологии будет на нём возведена постройка. От этих факторов зависит выбор материала столбчатых оснований фундамента и глубина их заложения.

Материалы для возведения фундамента

Для фундаментных оснований могут быть использованы следующие материалы:

  • железобетон;
  • бутобетон;
  • блоки;
  • кирпич;
  • натуральный камень;
  • дерево;
  • трубы: асбестовые или пластиковые.

    Первым этапом обустройства фундамента является разметка

Глубина заложения фундамента

Глубина заложения столбчатого фундамента определяется его конструкцией, технологическими параметрами строения и геологическими характеристиками грунта в пятне застройки.

Полезный совет! На песчаной почве, в которой грунтовые воды находятся на уровне ниже 1 метра, – столбчатый фундамент с плитной конструкцией может выдержать кирпичный коттедж.

По глубине заложения столбчатые основания делятся на три основных типа:

  • Заглубленные – с глубиной заложения ниже отметки промерзания почвы.
  • Мелкозаглубленные – с глубиной заложения на 40-70 см от уровня земли.
  • Незаглубленные – расположенные на поверхности земли при полном отсутствии подземной части. При этом в местах установки столбиков с почвы снимается плодородный слой и выполняется подсыпка нерудного материала.

    Схема обустройства столбчатого фундамента с глубиной заложения 1500 мм

Столбчатый фундамент своими руками: пошаговая инструкция

  • Для устройства столбчатого фундамента своими руками пошаговая инструкция нужна как наиболее подробное и наглядное пособие.
  • В общем случае, конструкция опорно-столбчатого фундамента – это система опор минимально возможного поперечного сечения, расположенных в точках сосредоточения нагрузки: в углах здания, в местах пересечения стен, под несущими балками, простенками, под печью. Для определения количества отдельно стоящих столбиков, расстояние между ними принимается равным 1,5–2,5 м. Чтобы связать опоры фундамента в единую конструкцию, между ними делают ростверк.


Обустройство деревянной опалубки под столбчатый фундамент Высота столбов над нулевой отметкой индивидуальна и зависит от конструктивных особенностей ростверка.

Легкое сооружение – простой выбор

Небольшой вес ограждающей конструкции (даже в случае обшивки каркасного дома ЦСП дом намного легче, чем построенный из кирпича или бетона) и равномерная нагрузка на основание дают возможность выбора практически любого типа фундамента. Поэтому конструкция определяется типом грунта и другими геодезическими особенностями местности в пятне застройки.

Рассмотрим известные типы оснований под каркасный дом в подробностях.

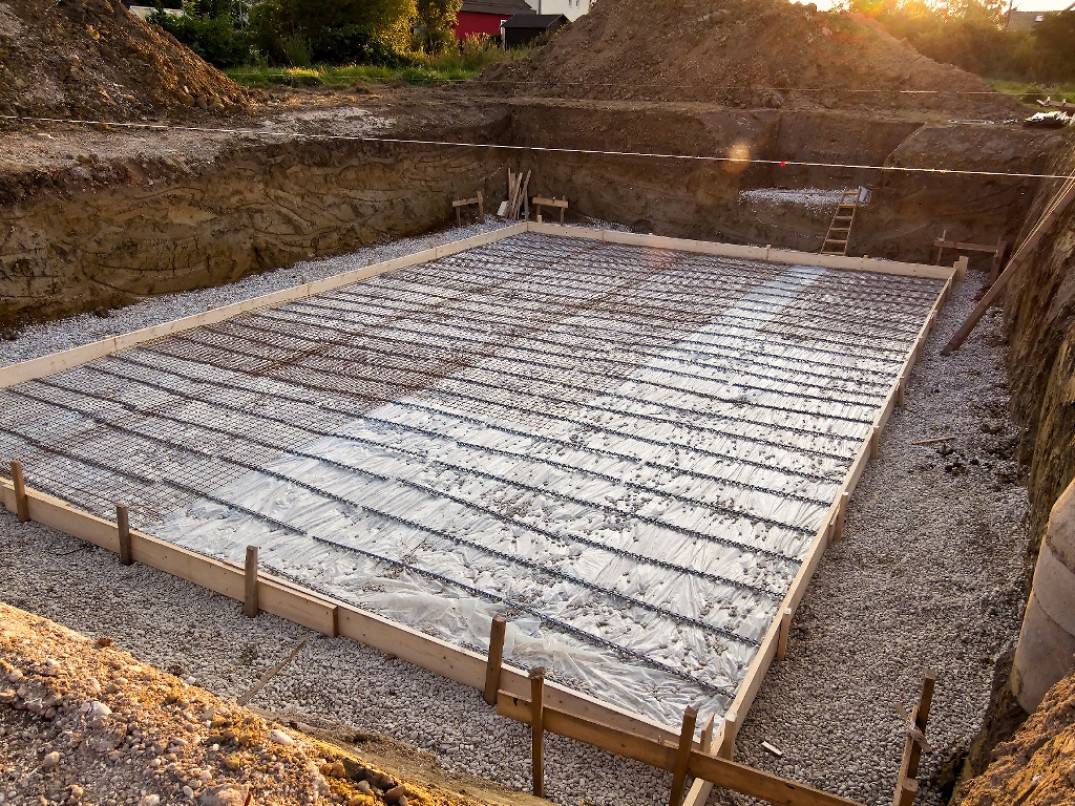

Монолитная плита

Начнем с самого дорогого по стоимости фундамента – плитного. Здесь заливается сплошная армированная бетонная подушка под всю площадь здания. Этот вариант надежный и долговечный, но его стоимость превысит затраты на строительство самого каркасника.

Преимущества – прочность, долговечность, устойчивость к механическим воздействиям и пучению грунта. Недостатки – высокая цена, невозможность монтажа в местах с ярко выраженным рельефом, на торфяниках и пылистых песках (там он попросту будет медленно уходить в грунт, перекашивая плоскость).

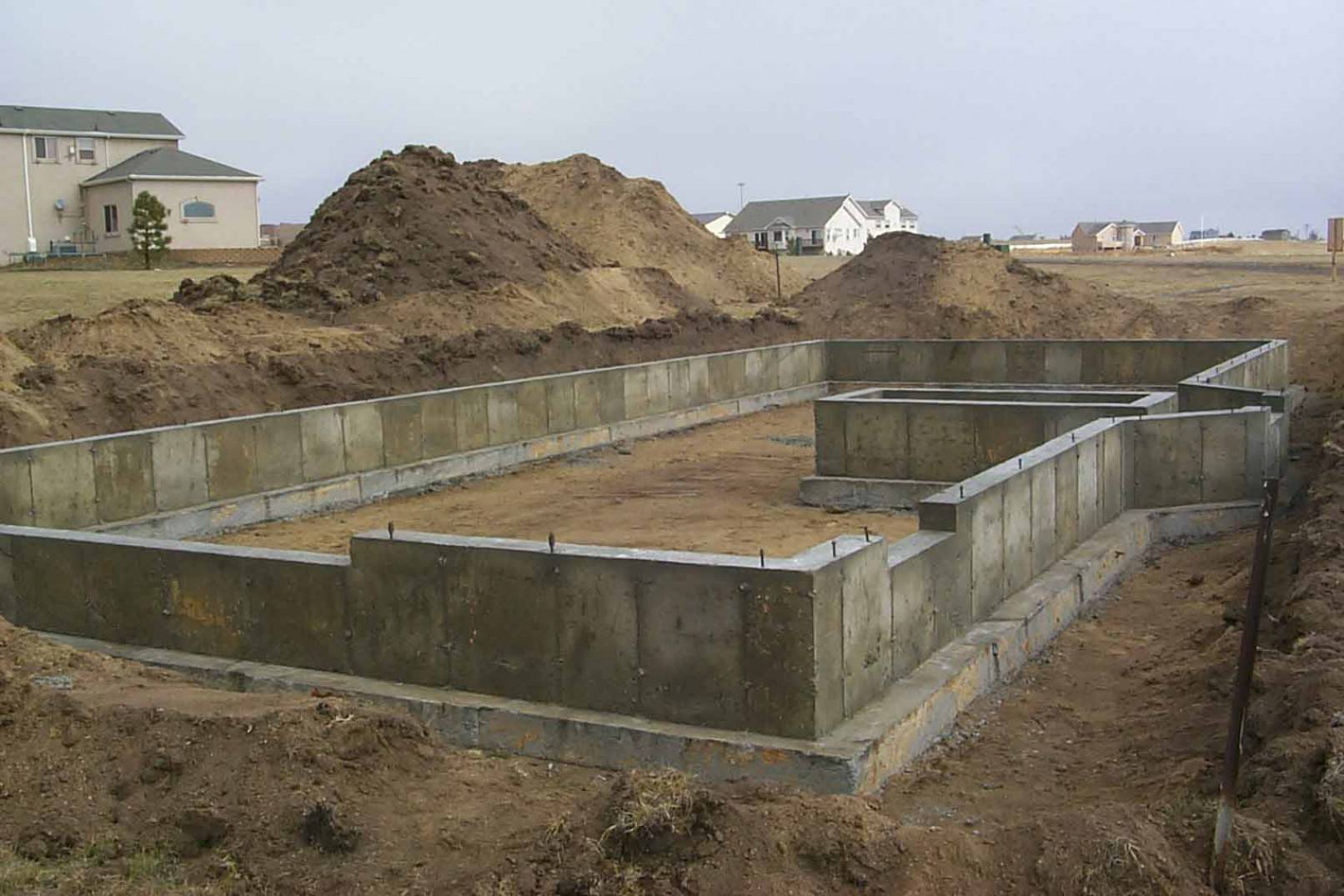

Заглубленный ленточный фундамент

Это вариант для тех, кто хотел бы иметь в своем доме просторный подвал для оборудования мастерской, винного погребка, хранилища для домашних заготовок или других бытовых помещений. Стоимость его ниже, чем плитного, но затраты все же внушительные – как временные и трудозатраты, так и финансовая нагрузка. Заглубленная лента – надежное основание и для кирпичного здания с толстыми стенами, что уж говорить о легком каркаснике. Но есть и ограничения. Определенные неудобства возникнут при попытке заложить фундамент в местах с каменистым грунтом, придется вызывать спецтехнику. Песчаные, болотистые почвы и торфяники же не выдержат давления фундаментной конструкции. За 1-2 зимы сооружение перекосится.

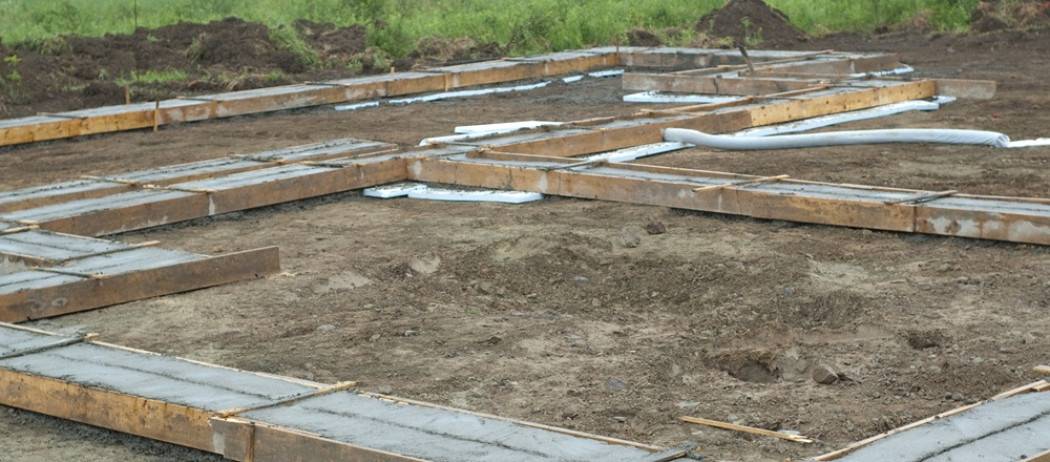

Мелкозаглубленная или поверхностная лента

Такое основание обойдется дешевле, чем массивный заглубленный. А учитывая малый вес каркасных домов, фундамент подойдет для строительства. Выбирая конструкцию рассчитывают даже на миниатюрный подвал.

Основание подойдет для стабильных почв без заболачивания. Допустимо неглубокое залегание грунтовых вод. Минус – потребуется дополнительная привязка к точке незамерзания буронабивными сваями.

Буронабивной фундамент

Основание, которое выполняют даже самостоятельно, особенно для компактных зданий. В шурфы, выбитые по схеме, указанной в проекте, закладывается арматура, после чего заливается бетон. Удешевляют процесс использованием большого количества бута.

Полноценного подвала не будет. Но есть у этого типа огромный плюс – нормальная эксплуатация в условиях песчаных грунтов и торфяников. Каменистые почвы станут препятствием для сооружения буронабивного основания.

Свайно-винтовое основание

Металлические сваи – один из экономных, но практичных типов фундамента для каркасных и брусовых домов. Минус один – монтаж фундамента на каменистых грунтах практически невозможен. Ну и если одна свая по причинам вышла из строя – заменить ее будет непросто (хотя при соблюдении технологии изготовления и монтажа это потребуется максимум в 3% случаев). Свайный фундамент недорогой, быстро монтируется и готов показать свои возможности в заболоченной, подтапливаемой местности, на торфяных или песчаных почвах (плывунах). Не преграда для него и перепад рельефа.

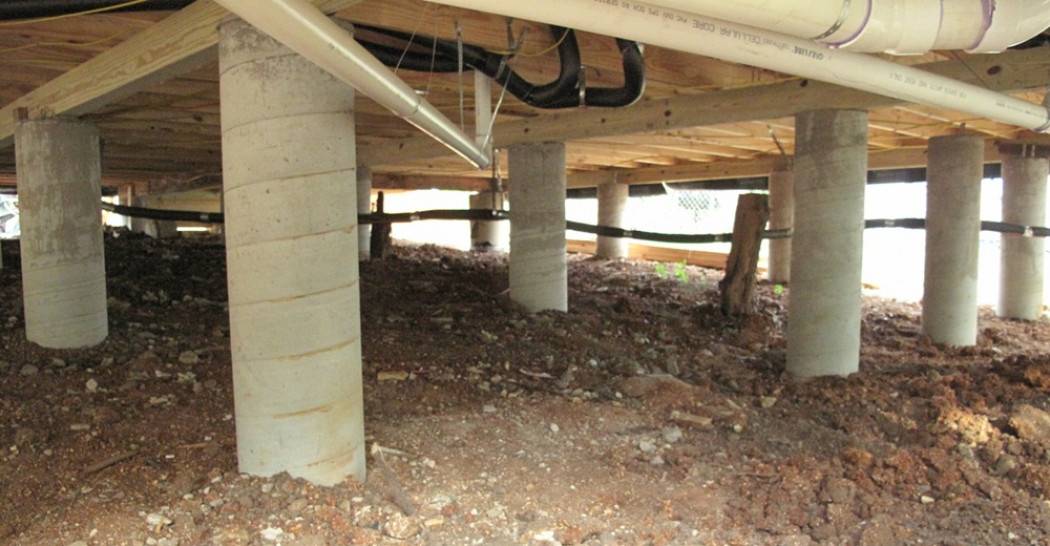

Опорно-столбчатый фундамент

Этот тип обычно входит в базовую комплектацию легких дачных домов и зданий для сезонного пребывания. Надеяться на него особенно не стоит, только для небольших садовых домиков он и пригодится.

Если переоценить его возможности – потребуется скорый ремонт.

Виды фундаментов для каркасного дома

Рассмотрим более детально виды фундаментов для каркасного дома.

Есть большое количество подвидов фундаментов, пригодных для возведения дома, но основные виды фундаментов для каркасного дома разделяются на три и они классифицируются по особенностям конструкции.

Ленточный фундамент_Здание – наземное строительное сооружение с помещениями для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных. (СНиП 10-01-94)Здания – это строительная система, состоящая из несущих и ограждающих или совмещенных (несущих и ограждающих) конструкций, образующих наземный замкнутый объем, предназначенный для проживания или пребывания людей в зависимости от функционального назначения и для выполнения различного вида производственных процессов.

Одна из самых популярных разновидностей фундаментов для каркасника, в виде бетонной ленты, идущей под несущими стенами здания. Делится на две основные разновидности:

  • Глубокозаглубленный фундамент (ГЗФЛ). В различных широтах и регионах высота ленты будет своя. Этот вариант подразумевает выкапывание траншеи для ленты на глубину ниже уровня промерзания почвы. Дальнейшая процедура аналогична первому варианту.
  • Мелкозаглубленный фундамент (МЗЛФ).Выполняют закладку и связывание арматурных прутьев с размером для этого основания, заливают цементом с образованием ленты на 20-40 см над уровнем земли, при его обустройстве выкапывают траншею на 40-60 см глубиной.

_Траншея – сооружение (каменная наброска, каптаж, колодец) для перехвата и сбора подземных вод в местах их вывода на поверхность. (СНиП 30-02-97)

К достоинствам ленточного основания относятся:

  • надёжность (ГЗФЛ);
  • наличие непродуваемого цоколя.
  • требует меньше затрат (особо в случае если применять МЗФЛ);
  • распространённость технологии среди строительных компаний;

К недостаткам ленточного основания относятся:

  • сложность обустройства на наклонной местности;
  • надо организовать подъезд для тяжёлой спецтехники (миксера).
  • трудоемкость – как при выполнении опалубки под фундамент, так и при заливке бетона;
  • для скорости и качества нужно задействовать бригаду из нескольких человек;

Свайный фундамент

Свайное основание не менее популярно в каркасном технология в обязательном порядке подразумевает вкручивание стальных свай на глубину ниже уровня промерзания грунта, в случае если ленточный фундамент может быть мелкозаглубленным.

Свайные фундаменты условно можно разделить на две группы. Для второй группы изначально бурятся скважины, которые потом заливаются бетоном – в таких случаях как правило сваи скрепляются бетонным ростверком. К первой относятся те его разновидности, в которых сваи вкручиваются либо забиваются.

Ростверк представляет из себя невысокую бетонную ленту, которая скрепляет навершия свай и возвышается над землёй. По сути это мелкозаглубленный ленточный фундамент, который проходит через сваи и связывает их в единую конструкцию.

Столбчатый фундамент из блоков и кирпичей пошаговая инструкция

При несоблюдении некоторых правил установки столбчатый фундамент не сможет выполнять свои функции. Во-первых, скважину необходимо бурить до глубины не менее 2 м, то есть доводить ее до линии промерзания почвы и даже глубже. Во-вторых, дно скважины следует укрепить, устроив песчаную подушку или уложив каменную (бетонную) плиту, которую можно заменить пластиной, сколоченной из деревянных брусьев стандартного размера. Помимо своей основной функции, это сооружение обеспечивает устойчивость фундамента.

Фундаментные столбы размещают по углам здания. Там, где пересекаются наружные стены, их устанавливают через каждые 1,5-2 м, а под капитальными внутренними их ставят на расстоянии 2-3 м друг от друга. При расстоянии между столбами больше указанного в проекте требуется возведение рандбалок — железобетонных или металлических

Важно, чтобы фундаментные столбы находились не только под каждым углом дома, но и в местах наибольшей нагрузки: под прогонами, балками, столбами каркаса, простенками. Столбы следует вывести на 20-25 см над поверхностью земли

В случае необходимости между ними выполняется заполнение из бутового камня или кирпича с заглублением на 30-40 см и шириной в один кирпич.

Материалом для фундамента в равной степени служит дерево, бетон, бутовый камень или кирпич. В последнем случае используется хорошо обожженный красный кирпич-железняк, поскольку недостаточно обожженный кирпич может стать причиной преждевременного разрушения фундамента, а следовательно, и здания в целом. Применение бутового камня обойдется домовладельцу очень дорого, однако в местностях, где он находится в достаточном количестве, его использование вполне целесообразно. Для устройства фундамента удобнее использовать камни с плоскими гранями, а кладку лучше связывать цементным раствором. Для частного строительства подходят и бутовые плиты. Такой фундамент укладывают слоями, каждый слои армируется проволокой или сталь-ной сеткой.

Что касается дерева, то в этой связи рекомендуются Сосна или дуб диаметром около 20 см, срок службы которых достигает 13 лет. Кстати, с укреплением в виде обжига или обмазки битумом они прослужат в 2 раза дольше.

Размеры сечения фундаментных столбов в плане определяются расчетно-опытным путем, но в общем для бутового камня они должны составлять 60 х 60 см и более. Сечение кирпичных столбов должно быть не менее 38 х 38 см (для одноэтажных зданий), 38 х 51 см (для двухэтажных). При небольших нагрузках используется прямоугольная форма сечения, при больших нагрузках и слабых грунтах, когда высота фундамента получается очень большой, необходимо остановиться на ступенчатой конструкции.

Достоинствами столбчатого фундамента являются экономичность и низкая трудоемкость. Специалисты рекомендуют применять его в климатических зонах с глубоким промерзанием почвы.

Серьезными недостатками этого вида фундамента считаются недостаточная устойчивость в горизонтально подвижных грунтах, сложность при возведении цоколя, неприемлемость для строительства на слабонесущих почвах, особенно при большой массе стен.

Армирование

Столбы обязательно армируются. Арматура применяется диаметром 10-14 мм, состоит из нескольких, не менее трёх, вертикально расположенных прутов, соединённых вязальной проволокой. Пруты фиксируются в опалубке так, чтобы они не касались стенок опалубки.

Верх прутов должен выступать на 20-30 см для крепления с ростверком.

После устройства столбов и контрольной проверки их верхней отметки изготавливается или монтируется ростверк. Он необходим для обеспечения жёсткости и устойчивости всей системы столбов. Для монолитного ростверка изготавливается опалубка с армированием, аналогично фундаменту. Арматура ростверка сваривается с выступающей частью армирования столбов. Металлический ростверк из двутавра или швеллера также приваривается к оголовкам столбов.

Что представляет собой столбчатый (свайный) фундамент?

Под столбчатым основанием понимается группа свай расположенных под зданием, в первую очередь, по периметру, под углами, под капитальными стенами и пересечением перегородок. Максимальное расстояние между столбами с учетом массы здания, его размеров — 1-2 метра.

Верхняя часть опоры должна выступать над поверхностью земли на 50-80 см. Это позволяет и избежать весеннего половодья, и затопления при сильных дождях, и свести к минимуму вероятность появления плесени на цоколе и загнивания нижней обвязки, если речь идет о деревянном доме по финской технологии. Ширина столбов определяется индивидуально.

Столбчатый фундамент и плита

Столбчатый фундамент — простая конструкция, которую легко возвести своими руками. Представляет собой отдельно стоящие элементы-столбы, на которые укладывается опорная деревянная рама дома. Подобный фундамент очень дешев, легок в создании, может быть применен при условиях ровной площадки, устойчивости почв и отсутствии проблем со вспучиванием.

Чтобы создать такой фундамент, вырываются или бурятся углубления в земле, глубиной 500-600 мм. Столбы представляют собой либо отлитые из бетона блоки, либо выкладываются из кирпича, при этом высота оголовка делается на уровне 500 мм от грунта. Применять дерево не рекомендуется, поскольку любые типы обработки и гидроизоляции не гарантируют долгий срок службы подобного фундамента. При проблемах со вспучиванием или для гарантии распределения усилия на почву столбы могут быть отлиты в виде конусов, однако такая работа — кропотливый и сложный процесс.

Плита — редко используемая конструкция фундамента под каркасный дом. Она весьма привлекательна только в условиях пучинистых или неустойчивых грунтов, поскольку наиболее ровно распределяет усилие и обладает достаточной жесткостью. Плита потребует как большого времени на сооружение, так и значительных финансовых вложений.

Если избежать создания такого сложного фундамента, как плита, не удается, можно использовать его преимущества. Внутри такого конструктива легко проложить коммуникации до заливки бетона, а также систему подогрева, например, теплый пол. Но, практика показывает, что применение настолько дорогостоящего и массивного фундамента экономически неоправданно. В большинстве случаев плита легко заменяется свайно-винтовой конструкцией.

Заключение

Фундамент для каркасного дома может учесть все особенности почвы и гарантировать, что строение будет находиться в безопасности. Определяя подходящий вариант, стоит внимательно анализировать и выбирать конструкцию, которая одновременно обеспечит прочность, устойчивость, а также гарантирует оптимальный уровень финансовых затрат.

Преимущества и недостатки фундамента на столбах

Отсутствие потребности в грузоподъемной спецтехнике;

Возможность устройства свайного поля на склонах;

Высокая скорость возведения;

Отсутствие необходимости в подготовительном выравнивании стройплощадки;

Простота технологии, позволяющая сделать его самостоятельно;

Превосходная устойчивость столбов к пучению;

Малая устойчивость опор к боковым нагрузкам;

Ограничения по грунтам (для болотистых участков выбирать не стоит).

Ограничения по несущей нагрузке (для тяжелых бетонных или кирпичных домов подобное основание не подходит по определению);

Невозможность устройства подвала.

Минусы — боковые нагрузки

Разновидности столбчатого фундамента для каркасных строений

Если рассматривать данные основания с точки зрения технологии, то они могут различаться по используемым материалам, габаритными размерами, площадью поперечного сечения, глубиной установки и способами производства.

Материалы, которые применяются при установке столбчатого фундамента каркасного дома или здания, находятся на любой стройке, поэтому столбы могут быть:

  • железобетонными (внутри которых находится арматура) или просто бетонными;
  • бутовыми (основной компонент – бутовый камень);
  • бутобетонными;
  • блочными;
  • кирпичными.

Выбор материала осуществляется после того, как произведён расчёт максимальных нагрузок каркасного дома. Кроме этого, здесь необходимо учитывать состав почвы, а также на какую глубину будет углубляться столбчатый фундамент.

В зависимости от способа производства основания подразделяются на:

  • монолитные конструкции, где бетон заливается в заранее приготовленную опалубку;
  • сборный вариант, которые изготавливаются из составных частей (блоков, кирпича, камней и т.д.).

По форме поперечного сечения столбы фундамента могут быть:

  • квадратные или прямоугольные (являются наиболее популярным вариантом);
  • круглые или овальные.

Расчёт на глубину заложения основания является обязательным. Исходя из этого все столбчатый фундамент классифицируются:

  1. Незаглубленный – нижняя поверхность колонн находится в одной плоскости с грунтом и располагается на песчаной подушке. Данный тип фундамента очень прост в монтаже, а также менее затратный из всех. Однако он подходит исключительно для лёгких конструкций (одноэтажный деревянный каркасный дом, сарай, беседка, бытовка и т.д.).
  2. Мелкозаглубленный. Данные основания применяются на непучинистой или слабопучинистой почве. Максимальная глубина их установки обычно не превышает 0,6-0,7 м. глубины промерзания грунта. Мелкозаглубленный фундамент являются оптимальным вариантом для строительства загородного многоэтажного каркасного дома или подобного здания, т.к. не требуют серьёзных денежных затрат, а время их постройки относительно не долгое.
  3. Заглубленный. Применяются на глинистых и пучинистых почвах, а также где рядом с поверхностью проходят грунтовые воды. Столбы углубляются в землю до уровня её промерзания и ниже. Данный тип столбчатого фундамента является наиболее затратным, как с точки зрения сил, так и в денежном эквиваленте. Для того, чтобы определить максимальную глубину основания, используют калькулятор и производят соответствующий расчёт.

Расчёт на глубину заложения

Отдельной разновидностью столбчатого основания является фундамент с ростверком (или фундаментной балкой). Данная конструкция устанавливается сверху колонн и обеспечивает более равномерное распределение нагрузки от всего строения на столбы, а также препятствует их горизонтальному перемещению при усадке грунта.

Несмотря на очевидные плюсы, ростверк значительно увеличивается расход материалов и время на установку основания. Поэтому, в большинстве случаев, здания устанавливаются просто на столбчатый фундамент, покрытый слоем гидроизоляции. Однако здесь необходимо учитывать состав почвы и возможное её проседание. Нужен ли ростверк в каждом конкретном случае, должен показать расчёт столбчатого фундамента на прочность и устойчивость.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

О выборе фундамента

Фундамент для каркасника должен соответствовать общим требованиям щитового строительства, а именно иметь минимальные сроки обустройства и низкую стоимость.

Строительство щитового дома либо бани на капитальных фундаментах, стоимость которых может превышать цену самого зданий — не самый рациональный выбор. Предлагаем вашему вниманию наиболее подходящие виды оснований под каркасные постройки.

Столбчатый фундамент

Столбчатый фундамент для каркасного дома состоит из опорных столбов (монолитных — из железобетона, либо сборных — из кирпича или ФБС блоков), соединенных ростверком. За счет обвязки вес здания равномерно распределяется между опорами, также она обеспечивает пространственную жесткость столбов, препятствуя тем самым их опрокидыванию.

Обвязка столбов винтового фундамента может выполняться из бруса (сечение 20×20 см и более), металла — двутавровой балки для опалубки либо швеллера, или железобетонной ленты.

Опорно-столбчатый фундамент для каркасного дома прост в исполнении, его можно сделать своими руками, однако такое основание имеет низкую несущую способность и устойчивость в подвижных и пучинистых грунтах. Это неплохой дешевый фундамент для каркасного гаража или под одноэтажную баню, однако для строительства дома с целью круглогодичного проживания это не лучший выбор.

Плитный фундамент

Плитный фундамент представляет собой монолитное основание толщиной 30-40 см, занимающее всю площадь здания и выступающее в качестве цокольного перекрытия дома.

На плите можно построить дом в подвижных, пучинистых и низкоплотных грунтах. Плитный фундамент работает как «плавающая» конструкция — он не подвергается деформациям, поскольку перемещается вместе с почвой.

Схема плитного фундамента

Устройство щитового дома на плите обходится недешево, поскольку монтаж такого фундамента сопровождается большим расходом материалов. Запас надежности и затраты на обустройство плиты будут излишними для бани либо технических зданий, однако при строительстве дома на нестабильной почве плитный фундамент это оправданный выбор.

Винтовой фундамент

Каркасный дом на винтовых сваях — классика щитового строительства. Обустройство винтового фундамента своими руками занимает минимум времени, сам фундамент дешевый (ориентировочная цена фундамента для каркасника 6×6 — 30-40 тыс. рублей) и надежный. Готовый к строительству одноэтажного здания фундамент можно сделать своими руками за 3-4 дня.

Винтовой фундамент обустраивается с поднятым над уровнем грунта на 30-50 см ростверком, который формирует отрытое пространство между половым перекрытием здания и землей. Такая обвязка не подвергается пучению, а сами сваи демонстрирую высокую устойчивость к выталкивающим нагрузкам за счет размещения лопастей ниже границы промерзания грунта.

Винтовой фундамент для каркасного дома обвязывается ростверком из бруса либо швеллера. Может использоваться нижняя, наземная либо поднятая обвязка: нижняя — размещается в толще грунта, наземная — лежит на поверхности, поднятая — возвышается на высоте 30-50 см. В условиях пучинистой почвы применим лишь поднятый ростверк.

Ленточный фундамент

Ленточный фундамент — универсальное основание, которое позволяет строить каркасные здания любой этажности. В зависимости от глубины заложения выделяют два вида фундаментов:

Схема мелкозаглубленного ленточного фундамента

  • мелкозаглубленный — опорная часть фундамента размещена выше границы промерзания почвы, на глубине 30-80 см;
  • глубокого заложения — опорная подошва заложена на 20 см ниже уровня промерзания, глубина которого отличается по регионам (средняя — 1,2-1,5 м).

Фундамент мелкого заложения для каркасника используется в грунтах, не склонных к пучению, тогда как в пучинистых грунтах нужно устройство ленты глубокого заложения, которая не подвергается вертикальным выталкивающим нагрузкам.

Мелкозагубленный ленточный фундамент — надежное и недорогое основание, идеально подходящее для строительства одноэтажного здания. Однако устройство заглубленной ленты сопровождается значительным увеличением расхода стройматериалов, и в таком случае с целью экономии лучше сделать винтовой фундамент.

Изготовление опалубки

Любой фундамент под дом, даже каркасный, строится с использованием опалубки. Для изготовления опалубки под дом из щитовой панели понадобятся следующие материалы:

  • обрезная брусовая доска (можно использовать или II, или III сорт, или оба сорта), длина у доски может колебаться от 3-4 до 6 метров, её толщина должна находиться в диапазоне от 2 до 2,5 сантиметров;
  • деревянные бруски с сечением 5х5 сантиметров;
  • гвозди с длиной забивного ствола в 7 и 8 сантиметров.

    Схема обустройства опалубочных щитов для ленточного фундамента

Подготовка и возведение каркаса жёсткости под будущий фундамент для дома из щитовой панели:

  1. Когда работы по подготовке строительной площадки завершены, на дно траншеи необходимо уложить бут. Бут – это своеобразная подушка под основание будущего строения. В него могут входить битый шифер, камни, бой кирпича. Заполнить бутом траншею необходимо примерно на 1/3 от её глубины;
  2. Поверхность с бутом засыпается слоем песка (слой должен иметь толщину примерно 20 сантиметров), песок должен быть обильно полит водой;
  3. Процедуру с водой необходимо повторить 3-5 раз, пока не станет видно, что уровень песка из-за воды не меняется (это будет означать, что всё пространство между бутом заполнено водой – как раз это нам и требуется);
  4. После обозначенных выше процедур необходимо приступать к обустройству каркаса жёсткости будущего основания. Для его создания можно использовать обрезки старых труб, металлические уголки, швеллеры. Каркас, к слову сказать, может быть и сварным, однако допускается крепление различных его частей с помощью хомутов, проволоки и других крепёжных элементов.

Что касается описываемого ленточного основания, то в данном случае строительство опалубки будет всегда начинаться с возведения направляющих досок. Обязательно нужно проверить, нет ли на досках каких-либо щелей, дыр.


Схема устройства ленточного фундамента для щитового дома

Если получается так, что высота опалубки превышает 2 метра, то вместо обыкновенных досок лучше использовать щитовые материалы (к примеру, можно взять листы фанеры, толщина которых должна составлять не менее 1 сантиметра).

Кстати, специалисты рекомендуют при возведении щитовых домов использовать именно несъёмную опалубку, так как она существенно уменьшает теплопотери. При изготовлении опалубки обязательно надо устанавливать подпорки, хотя некоторые строители этого не делают. Почему?

Дело в том что при помощи подпорок опалубка будет ровнее, а значит, что и фундамент будет впоследствии идеально ровным. Опалубка – это форма для заливки основания, так что если она будет в идеальном состоянии – и основание дома потом будет таким же. И наоборот.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
