Электрические разветвители для розетки — двойники или тройники

Что потребуется для монтажа

Выполнить электромонтаж не получится без минимального набора инструментов:

  • для зачистки изоляции потребуется монтерский нож;
  • для укорачивания проводников нужны будут монтерские кусачки;
  • для проверки отсутствия напряжение понадобится отвертка-индикатор или мультиметр;
  • для монтажных работ — набор отверток.

Если подключение в распредкоробке выполняется методом скрутки медных проводников, то места соединений желательно пропаять. Для этого нужен будет паяльник и расходники к нему. Возможно, в процессе работы возникнет потребность и в других инструментах.

Подготовительные работы

Перед началом монтажа определите места установки выключателей. Если предполагается делать скрытую проводку, приобретите выключатели встраиваемого исполнения и подрозетники соответствующих размеров (пластиковые коробки, в которые будет установлен прибор). При открытой проводке в местах установки аппаратов надо поставить подкладки.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

  • отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
  • создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
  • проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

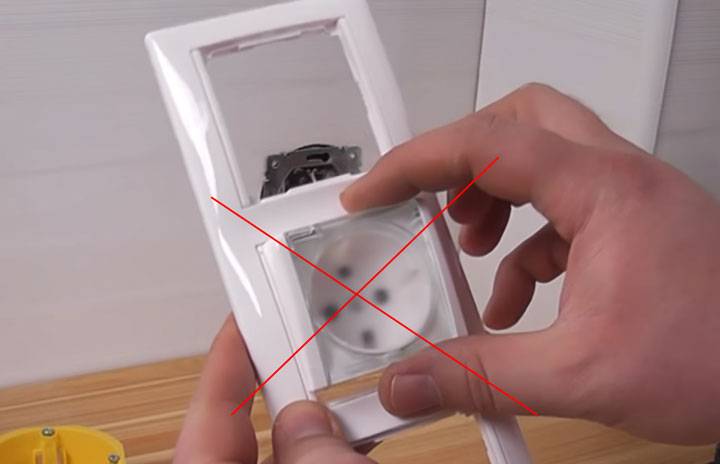

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Описание устройства

Тройник – это устройство, которое предназначено для того, чтобы в одну розетку можно было подключить сразу три разных прибора. Визуально он представляют собой корпус, у которого с одной стороны вилка, с трех других – три розетки. Тройные разветвители могут отличаться по цвету, форме объему и функциональным особенностям. Учитывая популярность компьютерных технологий, которая сейчас возросла, не редким явлением есть и модели, оснащенные разъемом USB.

Тем не менее стоит добавить, что внутренняя комплектация тройников осталась неизменной. Самые примитивные их разновидности имеют достаточно низкую стоимость. Однако в случае, когда хочется получить более функциональное приспособление, придется заплатить больше. Другими словами, чем больше будет дополнительных опций, тем выше будет цена. Впрочем, она зависит еще и от таких параметров, как:

  • производитель;
  • конструкция;
  • степень надежности.

В любом случае, насколько бы функциональным ни был электрический элемент, подключать к нему лучше те приборы, которые не отличаются особой требовательностью к характеристикам электропитания. Если же говорить о таких сложных приборах, как компьютер, телевизор, аудиосистемы, то для них могут потребоваться сетевые фильтры. Дело в том, что обычный разветвитель или тройник в нашем случае не способен защитить приборы от резких скачков напряжения. Кроме того, необходимость в сетевых фильтрах есть там, где электропитание в принципе не отличается стабильностью.

Меры безопасности при пользовании тройником

Несоблюдения простых правил использования распределителей электроэнергии может привести к печальным последствиям. Самое страшное, что может произойти, это человек получит удар током или возникнет пожар. Чтобы этого избежать, достаточно придерживаться несложных мер защищенности.

В развитых странах разработаны нормы защиты тройников от воздействия внешних факторов. Они указываются специальными отметками IP.

Первая аббревиатура указывает уровень защиты от попадания пыли вглубь разветвителя, а под второй зашифрован показатель прикрытия от влаги. Показатели находятся в диапазоне от 0 до 6, где 0 минимальное значение, а 6 – максимальное. Например, в помещениях с повышенной влажностью нужно устанавливать распределители с показателями защиты не меньше IP44.

Как уже указывалось выше, при выборе тройника, необходимо учитывать суммарную степень нагрузки. Чем больше электроприборов разом подключено к тройнику, тем сильнее греется электропроводка. Это может так же привести к пожару. Из-за такого момента лучше применять распределитель электроэнергии с тремя гнездами, не больше.

Таким образом, можно сделать следующие выводы: если возникла потребность использовать электроразветвитель, то нужно изучить все воздействующие факторы. Выбирать тройники лучше хорошего качества с прочным корпусом в соответствии с видом проводки и стационарных розеток.

Методы подсоединения

Подсоединение трехкнопочного выключателя можно осуществлять, используя распределительную коробку или обходясь без нее.

С помощью распределительной коробки

Прежде всего, потребуется разобрать и снять со стены прежний выключатель, почистить нишу и проверить состояние проводки. Из стены должна выходить пятерка проводов. Теперь нужно обесточить квартиру, расправить провода, после этого направить на них питание.

С помощью индикаторной отвертки или другого прибора, обращая внимание на окраску изоляционного материала, найти фазный одножильный и нулевой проводники и соединить их с розеткой. Фазу ставят на контакт, идущий на перемычку устройства. Остальные три провода ставят на соответствующие им контакты

При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек

Остальные три провода ставят на соответствующие им контакты. При нажатии кнопок переключателя должно наблюдаться подсвечивание лампочек.

Без распределительной коробки

При прямом подключении после ликвидации старого блока из стенки будет торчать 8 проводков

Нужно обратить внимание на цвет их изоляции. Если провода окрашены одинаково, нужно вырубить в квартире ток, затем расправить провода, укладывая их в пространстве так, чтобы концы, на которых зачищен изоляционный материал, не соприкасались между собой. Подают напряжение и ищут индикатором фазу (двужильный кабель)

Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль

Подают напряжение и ищут индикатором фазу (двужильный кабель). Его нужно пометить изоляционной лентой, предварительно обесточив линию. Потом ищут ноль.

Из оставшейся шестерки проводов, идущих на подключение 3 осветительных приборов, нужно выделить фазные и нулевые. Фазу для каждого светильника совмещают с N, идущим от коробки распределения, а на розеточный контакт подают нуль. N ведут на розетку, он переходит на 3 прибора. L от щита соединяют с розеткой. Остальные проводки, идущие на бра и люстры, ведут на выключатели. При использовании это схемы нулевые провода скручиваются – их надо скрыть в блоке прибора с розеткой.

Техника безопасности

Ненадежный контакт между штепселем тройника и стационарной розеткой может привести к возгоранию

Работа с электрооборудованием всегда сопровождается риском поражения электрическим током. Чтобы этого не произошло, нужно соблюдать основные требования безопасности.

Установкой розетки должен заниматься человек, имеющий знания, навыки и умения в области электротехники и электричества. Мастер должен иметь профессиональный инструмент для работы.

Устройство нельзя ронять, допускать механических повреждений, заливать жидкостью. В первую очередь, при механических повреждениях может нарушиться внутренняя структура и контакт. Это ведет к перегреву как самого переходника, так и его контактов. Нагрев может привести к риску возникновения короткого замыкания.

При установке в комнате с высокой влажностью и запыленностью нужно выбирать модели с соответствующей степенью защиты и специальными защитными шторками. Применение обычных изделий в сложных климатических условиях запрещено.

Нельзя допускать превышения нагрузки. Чрезмерная мощность, на которую не рассчитан электрический тройник, может привести к перенапряжению. По этой же причине не рекомендуется покупать переходник более чем с тремя выводами.

Периодически нужно проверять целостность изоляции на проводах. С течением времени она изнашивается и может разрушаться, из-за чего жилы будут оголены. Этого допускать нельзя, так как может произойти возгорание или короткое замыкание.

В любом современном доме имеется большое количество техники, нуждающейся в подпитке из электросети. Как правило, ее количество очень сильно превышает количество имеющихся в доме розеток. Решить эту проблему может покупка самого обыкновенного пластикового тройника.

Главные характеристики

Итак, теперь перейдем к более детальному описанию технических характеристик. И начнем с того, что любой разветвитель – это соединитель штепсельного типа, включающий в себя вилку и переходник. Подключается такой элемент в обычную сетевую розетку с напряжением в 220 Вольт. С целью обеспечения пожарной безопасности корпус тройника должен быть сделан из материала, который не воспламеняется и не поддерживает горение.

В большинстве случаев для этого производители применяют пластик высокого качества

В любом случае очень важно, чтобы разветвитель был максимально надежным. В процессе эксплуатации в нем не должны перегреваться контакты, а именно перегрев и становится наиболее частой причиной короткого замыкания

Если же будут обнаружены какие-либо повреждения, то может случиться так, что менять придется не только тройник, но и саму розетку. Здесь все зависит о того, насколько надежным является само внутреннее устройство.

Стоит отметить, что тройники могут изготавливаться под электрические вилки разных стандартов. Однако наиболее часто их применяют в качестве переходников с евровилки на обычную розетку. Что же касается основных характеристик, то они заключаются в следующем:

  1. Тройники могут быть с заземлением или без него. Как определить, когда требуется наличие заземления? Все просто, если у розетки заземление имеется, то и тройник следует подбирать такой же.
  2. С классом защиты от влаги и пыли. Если тройник будет использоваться исключительно в бытовых целях, то его класс защиты должен быть не ниже IP20. Если же разветвитель будет эксплуатироваться в помещении с повышенном уровнем влажности или, к примеру, на улице, то класс защиты должен быть не ниже IP44, а луче выше.

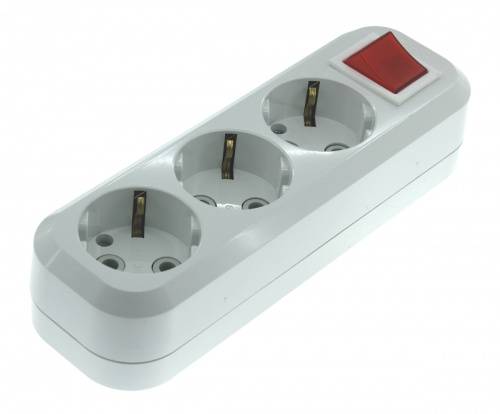

  3. К электрическим разветвителям относят и классические удлинители с сетевыми фильтрами. Последние отличаются тем, что имеют дополнительные функции, то есть «умеют» стабилизировать напряжение, а также защищают от короткого замыкания.

При рассмотрении основных характеристик можно поговорить и о том, какие разновидности тройников бывают. А бывают они разными, так как все зависит от их функционала. К примеру, есть изделия с заземлением или без него – об этом мы уже упоминали, а также модели, оснащенные кнопкой стабилизации напряжения, которая, как правило, располагается на само блоке.

Также в продаже можно найти устройства, которые оснащены шторками, защищающими прибор от попадания влаги внутрь корпуса. Больше того, есть даже такие, которые имеют таймер и даже дисплей, то их в хозяйстве используют крайне редко. Другое дело – это устройства, оснащенные разъемом для USB. Их можно использовать для подключения телефонов, планшетов и прочих новомодных гаджетов, которые заряжаются исключительно через USB-порт.

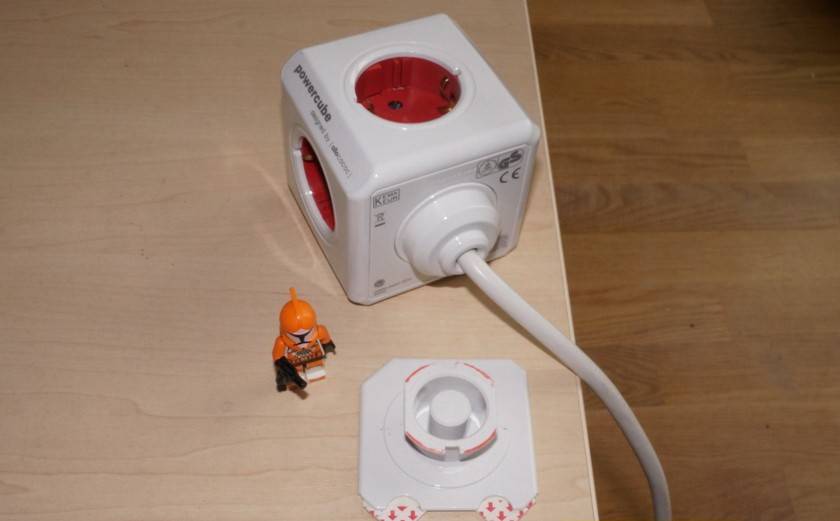

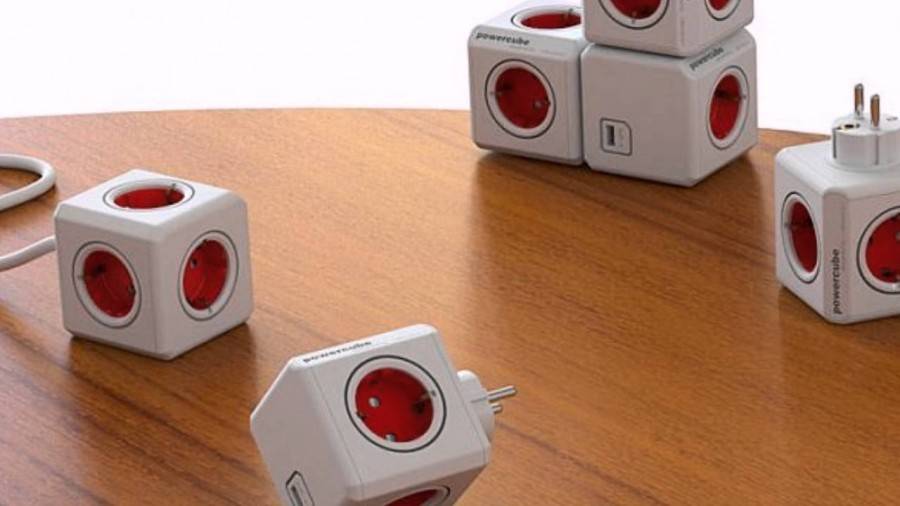

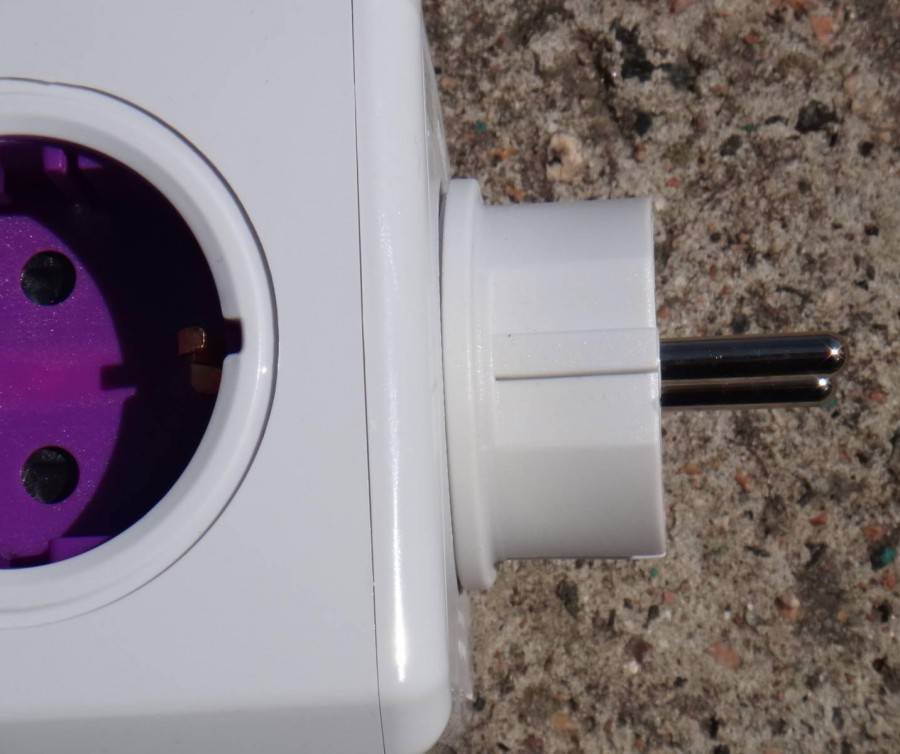

Помимо функциональных особенностей, тройники классифицируются по форме и объему. К примеру, есть стандартные модели квадратной формы, а есть треугольные и даже круглые. Также отдельно стоит выделить объемные тройники и плоские. Что же касается цветового оформления, то в большинстве случаев разветвители бывают белыми, то при желании можно найти и цветные разновидности, которые подойдут для оформления любого интерьера.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Сферы применения

Тройные выключатели используются для переключения трех групп осветительных приборов. Возможно создание комбинированного освещения, когда используются и центральный и локальный свет, многорожковые люстры, разноуровневые светильники в гипсокартонных потолках и т.д.

К плюсам тройников можно отнести следующие характеристики:

  • экономный расход электроэнергии;
  • небольшие габариты;
  • привлекательный дизайн;
  • возможность с одного места управлять осветительными приборами в разных помещениях;
  • возможность использовать там, где применение диммеров нецелесообразно по техническим условиям;
  • при желании можно менять интенсивность освещенности помещения.

Экономия электричества достигается следующим образом. К примеру, в помещении имеется шестиламповая люстра, для которой выделен одинарный выключатель. При включении света используются все шесть ламп, потому что иного варианта подачи электричества просто не предусмотрено. Если же осветительные приборы разбиты на зоны, то после нажатия одной из клавиш будут включаться две или три лампы, чего может быть вполне достаточно для хорошей освещенности, и расход электроэнергии будет ниже.

Итак, использование тройников оправдано при достижении следующих целей:

  • изменения интенсивности света одного из осветительных приборов;
  • управления из одного места сразу несколькими источниками света;
  • управления отдельными зонами освещения в рамках одной комнаты.

Розетки в гипсокартоне

Это одновременно скрытая и открытая проводка – к первой она относится так как проводов не видно, а во вторую категорию попадает потому, что провода не замурованы в стену и к ним можно добраться. Кроме стандартных инструментов (если только не устанавливается блок розеток) для монтажа понадобится стальная проволока. Порядок действий следующий:

  1. Из стены извлекается розетка и подрозетник. К гипсокартону они прикручиваются, так что ломать ничего не придется.
  2. Стальная проволока заводится в отверстие и просовывается в том направлении, где планируется установка новой розетки. На данном этапе надо просто убедиться, что между плитами гипсокартона, профилями и стеной есть промежуток, в который пройдет гофра с проводом (незащищенную от механических повреждений проводку внутри оставлять нельзя).
  3. Если проволокой получается нащупать путь, то в нужном месте высверливается отверстие под новый подрозетник. К проволоке прикручивается прочная веревка и она вытаскивается назад.
  4. Затем с помощью веревки между розетками протягивается гофра, в нее заводятся провода и подключаются.

Если протянуть проволоку между профилями не получается, то применяется более радикальное средство – откручивается лист гипсокартона, протягивается провод и прикручивается назад. Остается зашпаклевать разрушенные стыки и установить розетку. В некоторых случаях вместо того, чтобы откручивать целый лист, в гипсокартоне просто вырезают нужной формы отверстие (предварительно открутив крепежные шурупы), которое потом ставится на место и зашпаклевывается.

Длина зачистки изоляции

При зачистке внешней оболочки кабеля, не нужно стремиться снять ее на максимальную глубину, т.е. до самой стенки подрозетника.

Всегда старайтесь оставлять несколько миллиметров. Таким образом, будет обеспечена защита изоляции жил, от перетирания или передавливания острыми краями подрозетника.

Очень удобно это проделывать на круглом кабеле NYM, специальным съемником Jokari.

Делаете круговой надрез, а потом сразу продольный. После чего, даже в стесненных условиях оболочка легко вытягивается наружу.

С плоскими кабелями марки ВВГ и ножом электрика с пяткой, такого фокуса проделать не удастся.

А если это еще будет ГОСТовский кабель, а не ТУ-шный, то тем более.

Как правило, нож с пяткой режет внешнюю изоляцию вплотную до самой стенки подрозетника.

Именно поэтому, многим электрикам и нравится марка кабеля NYM, а не ВВГ. Из-за удобства разделки и простоты работы с ним.

Хотя у каждой марки, есть как свои преимущества, так и недостатки.

Кстати, в редких случаях можно найти и кабель марки ВВГ круглого сечения.

Сколько изоляции нужно снимать с самой жилы, перед тем как ее завести во внутрь контакта? Многое конечно зависит от марки розетки.

На некоторых моделях даже есть шаблон, по которому очень легко сориентироваться.

Но обычно, оголенная часть жилы не должна превышать 8-10мм.

Длина проводов торчащих из подрозетника выбирается исходя из:

удобства монтажа

глубины подрозетника

Как правило, оставляют длину, равную ширине 3-4-х пальцев руки.

Ключевые виды

При устройстве водопровода или канализации необходимо предварительно решить, какие трубы будут использоваться для строительства этих сетей. Они могут быть стальными, металлопластиковыми или полимерными. Поэтому и фитинги (соединительные части) надо подбирать под определенные виды труб. В свою очередь, тройники классифицируются на такие разновидности:

  1. Металлические делают из латуни, чугуна или стали. Главное преимущество этих деталей — высокая прочность и надежность.
  2. Пластиковые тройники-фитинги, изготовленные из полипропилена (ПП), полиэтилена (ПЭ) и ПВХ. Основное достоинство полимерных моделей — долговечность и экологичность.
  3. Композитные — детали, благодаря которым можно соединить между собой трубы из пластика и металла. Такие тройники производят из полиэтилена, оборудованного латунными или стальными втулками.

Как сделать своими руками

Штепсельная вилка, кабель, колодка с разъемами

Не всегда в продаже можно найти удлинитель подходящей длины. Тогда его можно собрать самостоятельно. Это несложно, нужно лишь заранее подготовить нужные приспособления и соблюдать инструкцию.

Потребуется:

  • Кабель ПВС. Сечение выбирается заранее, в зависимости от нагрузки. Определить диаметр можно по специальным таблицам. Для нагрузки 3,5 кВт нужен провод 1,5 кв.мм, более 5 кВт – 2,5 кв.мм.
  • Штепсельная вилка определенного стандарта. Нужно заранее уточнить, нужно ли заземление.
  • Колодка с разъемами. Оптимальный вариант – 3-4 вывода.
  • Инструменты – отвертка и нож.

Штепсельная вилка в разобранном виде

Как собрать удлинитель:

  1. Зачистить концы провода от верхней изоляции на 50-70 мм.
  2. Зачистить от следующего изоляционного слоя каждую жилу примерно на 1 см.
  3. Разобрать вилку и присоединить к ней провод с соблюдением маркировки. Зеленый или желто-зеленый цвет имеет заземляющая жила.
  4. Скрутить вилку обратно.
  5. Разобрать колодку и подсоединить к ней кабель.
  6. Собрать колодку.

Можно проверять собранное устройство и затем включать его. Его можно прозвонить тестером или мультиметром для определения корректности подключения и отсутствия короткого замыкания.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

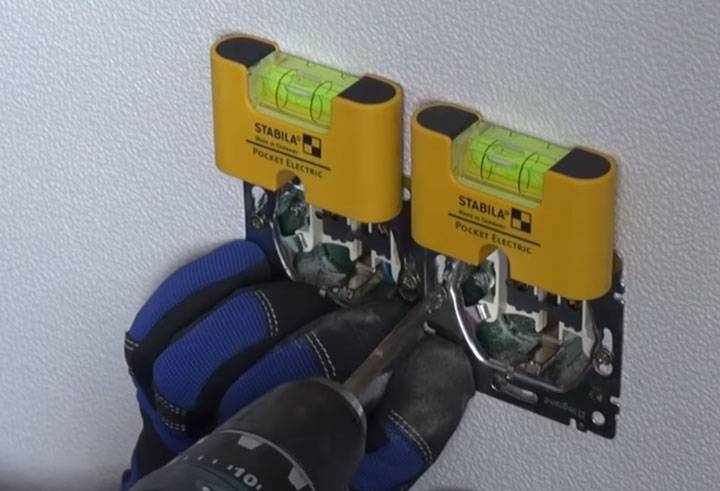

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Подключение проходных переключателей с 3-х мест

Если вы разобрались с принципом работы двухточечной схемы, проще будет понять подключение в одну цепь сразу 3 коммутационных устройств. Довольно часто требуется смонтировать проходной выключатель с трех мест. Например, большая прихожая с выходом в три коридора, длинный проход с ответвлением посередине. Или лестница на второй и третий этажи, с общим освещением пролетов. В каждой точке должен быть коммутатор, с помощью которого можно управлять одной светоточкой. Разумеется, требуется соблюдение общего правила: включив освещение в одном месте, вы можете погасить его в любом другом.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
