Как определить фазу и ноль в розетке своими руками

Есть ли разница, где в розетке фаза, справа или слева?

Самый ответственный момент при установке штепсельной розетки – подсоединение проводов к контактам. Как минимум нужно подсоединить к клеммам фазу и ноль, а если проложена современная проводка с заземлением, то проводов 3. Часто возникает вопрос, к каким контактам подводить провода, с какой стороны находится фаза, с какой ноль. В быту не имеет особого значения, находится фаза в розетке слева или наоборот, слева ноль, но лучше знать их расположение.

Имеет ли значение расположение нуля и фазы?

Прежде чем выяснять, как найти фазу в розетке, следует разобраться, зачем это нужно. Многие слабо знакомые с электроустановочными изделиями люди считают, что перепутать фазу и ноль при включении в сеть электроприбора так же опасно, как перепутать полярность батареек. На самом деле штепсельные розетки, которые используются в России, неполяризованные, а многие вилки имеют симметричную конструкцию. Так что при включении слева оказывается то один, то другой штырь, и ничего страшного не происходит.

Иногда на форумах и других интернет-ресурсах можно встретить утверждения, что качество работы компьютера, аудиоаппаратуры снижается, если неправильно совместить фазу и ноль вилки и розетки. Но это миф.

Но профессиональные электрики на вопрос где должна быть фаза в розетк отвечают: справа. Это неписаное правило, ПУЭ (правила устройства электроустановок) не регламентируют, с какой стороны должны быть нулевой и фазный контакты в бытовой розетке. Но удобнее, если все придерживаются единого стандарта, чтоб тому же электрику не пришлось гадать, фаза в розетке слева или с противоположной стороны. В странах, где розетки поляризованные, тоже соблюдается именно такойпринцип. И если вы хотите все сделать «по науке», фазный провод подсоединить к правой клемме, а нулевой – к левой, встает вопрос, как определить фазу в проводке.

Определение фазного и нулевого провода

Проще всего разобраться с назначением проводов, ориентируясь на маркировку. В РФ и ряде европейских стран действует такой стандарт:ноль, или нейтраль (рабочий ноль) – жила синего, реже сине-белого цветаземля (заземление, защитный ноль) – желто-зеленый;

фаза – любой другой цвет, часто коричневый, черный.

Но маркировка по цвету может отсутствовать или не соответствовать стандарту. В этом случае используют индикаторную отвертку (пробник) или тестер.

Проверка пробником:

Зажать корпус отвертки в руке, не касаясь пальцами металлического жала.Поместить указательный палец на торец отвертки, где есть металлический контакт.

Поочередно прикоснуться жалом к проводам, светодиодный индикатор светится при контакте с фазным проводом.

Если перед вами всего 2 жилы, и вы разобрались, где фаза в проводке, задача решена. Если их 3, нужно отличить рабочий ноль от защитного, то есть заземления. Для этого понадобится тестер (мультиметр). Фазный провод метят маркером. На мультиметре нужно выбрать режим измерения переменного тока и задать предел измерения, превышающий 250 В. Один щуп прижимают к фазной жиле, вторым касаются по очереди двух остальных. На дисплее будет высвечиваться значение напряжения. При замере напряжения между фазой и землей этот показатель больше, между фазой и нейтралью меньше.

Фаза и ноль в старой розетке

Если рассмотреть обычную старую розетку, тогда можно сразу заметить, что розетка подключается всего при помощи двух проводов. Если присмотреться, тогда вы наверняка сможете заметить, что один из этих проводов имеет синий цвет. Именно так и определяется рабочий нулевой проводник. По нему будет проходить ток от источника питания к вашему устройству или наоборот. Если вы за него схватитесь, но не дотронетесь до второго провода, то ничего не произойдет. Он считается вполне безобидным.

Как распознать фазу и ноль?

На фото выше мы представили обозначение ноля и фазы на розетке. Фаза в розетке— это второй кабель. Обычно фазный провод выполнен в коричневом цвете. Угловые розетки на кухне также имеют разноцветные провода. Этот провод всегда находится под напряжением, так как по нему всегда поступают заряженные частицы. Если вы дотронетесь до него, тогда, несомненно, получите удар током. Помните, что любое напряжение выше 50 вольт может убить человека. Поэтому определиться, где в розетке фаза и ноль лучше всего заранее.

Второй тип – поляризованный

В розетках данного типа, подключение производиться в определённо заданном положении, это является плюсом, потому что в таком случаи ноль и фазу перепутать просто невозможно. Также в таких типах розеток предусмотрительно установлены защитные выключатели. Находятся они на проводе для фазы.

В мире распространен ряд разновидностейвидов поляризованного типа:

В каждой стране имеются свои спецификации розеток, так:

  • В Германии, Швейцарии, Бельгии, то есть странах Европейского союза используются обычные разъемы. Подобными являются CEE7/5, размещение контактов чем-то схоже с треугольником. Также данный вид розетки используется в Азии и Африке.
  • В Англии используется свой вид розеток – это BS 1363. Контакты расположены в той же форме, что и в странах Европейского союза, то есть треугольником. На данных типах розеток, два горизонтально, симметричнорасположенных отверстия отвечают за питание, а оставшееся третье отверстие за заземление.
  • В Соединённых Штатах Америки свой обычныйразъем – это NEMA 5-15. Вилки у них схожи с Английскими, такое же расположение, так же два три отверстия.

Вопросы электрификации: фаза справа, слева нуль

Где в розетке должна быть фаза: в правой дырке или левой?

Мастера горе-электрики, которым все до лампочки, ставят фазу и нуль как придется.

Если вы в своей квартире потыкаете индикаторной отверткой по дыркам розеток, то, скорее всего, обнаружите, что где-то фаза справа, а где-то слева. «Электрикам» без разницы куда ее ставить.

А как правильно?

Покопавшись в книжках, нашла ответ:

«Правильным считается монтаж проводов, при котором фазовый контакт расположен справа, если смотреть на розетку, установленную в стене».

А почему фаза должна быть справа? А если слева? В чем разница-то?

Порылась в книжках, переворошила интернет, но ответа не нашла.

И тогда я решила разобраться в проблеме сама.

У меня дома компьютер подключен к заземленной розетке (я ее сама сделала), а рядом расположена обычная совдеповская незаземленная розетка, сляпанная двоешниками (назвать их «электриками» язык не поворачивается).

У незаземленной розетки фаза стоит слева (так сделали «специалисты»).

Втыкаю в незаземленную розетку вилку сетевого фильтра, к которому подсоединен компьютер. Сетевой фильтр выключен! Вокруг компьютера появилось мощное электромагнитное поле! Аж страшно!

Тестер напряжения в радиусе 1,5 метров реагирует громкой трелью!

Вынимаю из розетки вилку сетевого фильтра, разворачиваю г-образную вилку хвостом вверх и снова втыкаю в розетку. Теперь тестер молчит! Магнитного поля, на которое реагировал тестер, теперь нет!

При работе с заземленной розеткой тестер молчит при любом способе втыкания вилки.

Вывод. Если розетка не заземлена (плохо), но фаза расположена справа (хорошо), то при нормальном включении сетевого фильтра (т.е. проводом вниз) тестер на вредное магнитное поле не реагирует (хорошо).

Если фаза розетки расположена слева (плохо), то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх (при таком положении провод неестественно изгибается, что плохо).

В данной ситуации при расположении фазы розетки справа компьютер не излучает такого магнитного поля, как при расположении фазы слева. Для исправления положения приходится розетку фильтра втыкать проводом вверх, что не есть хорошо. Короче, фазу надо делать справа.

Уровни электромагнитных полей на рабочих местах с ПЭВМ изменяются в 3-5 раз в зависимости от ориентации вилки питания компьютера в сетевой розетке.

Желательно, чтобы установленные сетевые розетки позволяли изменять полярность включения вилки литания дисплея и системного блока ПЭВМ в сетевую розетку.

В дальнейшем (при обследовании рабочего мест) это позволит выбрать ту ориентацию вилки в сетевой розетке, при которой поля на рабочем месте минимальны.

Конечно, наличие вредных факторов надо определять и измерять не только тестером, которым я пользуюсь, а более совершенной аппаратурой. Но интуиция мне подсказывает, что если фаза в розетке будет справа, то так будет лучше и в отношении работы ПК, и с точки зрения влияния на здоровье пользователя.

Фаза должна быть справа!

Модульные системы освещения Метод сухой кладки камней

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

Определение фазы и ноля мультиметром или отверткой

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Индикаторная отвертка

Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.

Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:

  1. Концом отвертки касаемся контакта.
  2. Нажимаем пальцем на металлическую кнопку вверху отвертки.
  3. Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.

При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:

  1. Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
  2. Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
  3. Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.

Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.

Как определить фазу и ноль в розетке своими руками

При проведении электромонтажных работ мастеру необходимо знать, с какой стороны в розетке фаза. Если игнорировать этот момент, при необесточенной сети человек может получить сильный удар током. Показатель выше 50 В уже считается опасным для живого организма. А в фазе содержатся все 220-240 Вольт.

Как определить, с какой стороны ноль и фаза

Исходные данные можно получить, если внимательно посмотреть на цвета проводов, подключенных к клеммам розетки. Каждый из них имеет свое значение:

  • зеленый, желто-зеленый — заземление;
  • синий или бело-синий – ноль;
  • все иные колеры (чёрный, коричневый, белый, красный) — фаза.

Но это можно отследить лишь при разобранной точке питания. Если нужно выяснить рабочие параметры розетки в целом её виде, рекомендуется использовать специальные измерительные приборы.

Фаза и ноль в старых розетках

При устройстве точек питания старого образца применяли вышеприведенный принцип монтажа по цветам провода. Синий или сине-белый — это всегда ноль. Если прикоснуться к нему рукой, но не дотрагиваться параллельно ко второму проводу, удара током не случится.

Для подключения фазы используют провода иных оттенков, кроме зеленого или желто-зеленого. Здесь касание к токопроводнику грозит несчастным случаем.

Ноль и фаза для современных розеток

Фаза и ноль в розетке нового типа идентичны вышеприведенному примеру. Но здесь чаще добавлен провод заземления. Он нужен для того, чтобы перенаправить избыточный ток от точки питания в землю или обратно в сеть. Пользователю обеспечивается дополнительная безопасность при возникновении неполадок с электричеством.

Особенно важно заземлять розетки в ванной и кухне (для мощной варочной/духовой техники)

Определение параметров с помощью приборов

Определить, где в розетке должна быть фаза, можно путем применения мультиметра или индикаторной отвертки.

Первый представляет собой многофункциональное устройство, с помощью которого можно отслеживать напряжение, силу постоянного и переменного тока, сопротивление и др. Есть как стрелочные (аналоговые) и цифровые мультиметры. Вторые дают более точные показания.

Для проведения замеров и определения фазы в розетке аппарат переводят в режим измерения напряжения переменного тока. Поворачивают колесо управления на шкалу ACV или V

. Далее действуют так:

  • К разъему VΩmA подключают красный щуп. Касаться его нужно только за прорезиненную обмотку. Разъем VΩmA предназначен для определения сопротивления, напряжения, силы тока.
  • Щуп вставляют в разъем розетки и отслеживают данные на экране. Если провод подведён к нулю, данные будут отсутствовать или покажут не более 10 В. Если щуп вставлен в фазу, на циферблате отобразится значение 220-240 Вольт.

Согласно ГОСТ, отклонения в 20% в ту или иную сторону допустимы для бытовой сети.

Индикаторная отвертка

Маленький инструмент внешне напоминает обычную отвертку. Разница лишь в том, что её металлическая часть является токопроводником, а в прозрачную полимерную ручку встроен диод. Он реагирует на напряжение в сети и показывает реакцию подсветкой.

Использовать индикаторную отвертку не по назначению нельзя. Таким способом можно повредить токопроводник или диод.

Измерение выполняют следующим образом:

  • Металлический конец отвертки вставляют в розетку и касаются им контакта.
  • В это же время нажимают на кнопку со стороны рукояти. Зажженный светодиод свидетельствует о наличии фазы в гнезде. Отсутствие подсветки говорит о том, что мастер попал на ноль.

Индикаторная отвертка способна реагировать на напряжение от 50 до 380 Вольт.

Для безопасной и правильной работы инструментом запрещено:

  • трогать металлический наконечник пальцами во время замера;
  • мочить отвертку или держать её в грязи.

Желательно всегда иметь под рукой такой инструмент.

Вторая фаза в розетке

Иногда случается так, что мастер выявляет при проверке две фазы (в каждом гнезде). Чаще причиной тому становятся:

  • повреждение нулевого провода на одном из участков (к примеру, недавнее сверление стены);
  • перепады напряжения в сети при ненастье.

Решить проблему можно просто выключив всю технику в доме и затем включив её или восстановив поврежденный участок нулевой проводки. Действия мастера зависят от причины аварии.

Опасность двух фаз согласно ПУЭ кроется в основном для человека. Бытовая техника при такой сети работать просто не будет. Жильцу квартиры или дома при наличии двух фаз грозит сильный удар током от любой металлической поверхности (корпус холодильника, микроволновой печи, бойлера и др.). Лишняя фаза переходит через нагрузку на нулевой провод и перемещается на заземляющий, далее перетекает на металлический корпус бытовой техники.

Обрыв нуля в однофазной сети

Тут картина будет следующей:

Обрыв нуля в однофазной сети

Для нагрузки, которая работает на других фазах, вообще ничего не изменится. Это всё равно, как если в своей квартире выключить вводные автоматы – соседям будет по барабану.

Но если обрыв произошел, например, в щитке, то вся квартира, в том числе и оборванный конец нулевого провода, окажется под напряжением 220В!

Обрыв (отгорание) бывает вот из-за таких ржавых болтов, как вверху этого фото:

Плохой ноль. Пропадание нуля в квартире

Повторюсь – если заземление сделано правильно, либо его вообще нет – эта авария ничем не опасна. Ну и, конечно, не нужно трогать провода, не дожидаясь электрика – все они под смертельным потенциалом!

Хорошо, кто виноват – мы поняли. Что делать?

Полезный совет читателям

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили проверить напряжение в розетках. Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Вот и все, что хотелось рассказать Вам о такой неисправности проводки

Обращаем Ваше внимание на то, что последствия появления такого рода поломки могут быть весьма ощутимыми – если в Вашей квартире использовалось зануление, напряжение может перейти на корпус электроприборов, что крайне опасно. Надеемся, теперь Вы знаете, что делать, если в розетке две фазы, как устранить повреждение и почему такое случается!

Управление освещением

Пред тем, как мы рассмотрим инструкцию следует отметить, что существует очень много различных устройств управления освещением. Ниже приведен список самых распространенных:

  • одноклавишный выключатель света (его схема рассмотрена в данной статье);
  • двухклавишный выключатель света;
  • трехклавишный выключатель света;
  • димер;
  • выключатель с датчиком движения (присутствия);
  • одноклавишный проходной выключатель света (переключатель);
  • двухклавишный проходной выключатель света (переключатель).

Выбор устройства управления освещением происходит индивидуально для каждого конкретного случая, так как любое из представленных в списке выше устройств имеет свои функциональные особенности. Более подробно описание, назначение и подключение каждого из устройств, можно посмотреть в соответствующих инструкциях представленных на нашем сайте.

Как это исправить?

Нулевой кабель может отгореть на клемме АЗС или нулевой шине. Это происходит по причине плохого контакта или механического повреждения (облома) электропровода. Со временем на месте плохого соединения по причине перенагрева электропровод может перегореть.

Для устранения возникшего повреждения необходимо обесточить все включенные электроприборы квартиры, а также выключить 100% электролампочек. После этого произвести замер фаз, второй не должно быть. Ремонт производится путем восстановления поврежденных контактов на АЗС или нуль шине подводящего щита.

Осуществляя поиск возникшего дефекта необходимо вскрыть РК, раскрутить нулевую скрутку, прозвонить каждую электрожилу. Кабель, который не удастся прозвонить — является поврежденным. Если нулевой кабель обрывается до распредкоробки, то стену с конкретной электрожилой придется проштробить. Далее выполнить ряд механических работ по его замене.

Определение фазового и нулевого контактов имеет принципиальное значение для подключения электровыключателей. Для подключения бытовых электророзеток этим вопросом можно не утруждаться. Главное при проведении ремонта — всегда изолировать фазонесущий кабель.

Как узнать, где фаза, а где ноль в современной розетке

Для определения фазы в розетке и электромонтажных работ воспользуйтесь следующими инструментами:

  • индикаторной отверткой;
  • тестером;
  • мультиметром;
  • маркером;
  • пассатижами;
  • ножом, для зачистки изоляции.

Приступая к замене розетки, нужно обесточить квартиру. Для этого в распределительном щитке перевести рычаг в положение «выкл» или выкрутить пробки.

Ремонтные работы проводятся только при выключенном питании.

Индикаторная отвертка

С помощью индикаторной отвертки определить фазу и ноль можно только в розетках старого образца. Для этого инструмент рабочей частью вставляется в одно из отверстий. Если лампочка загорается, то здесь подключена фаза. Если индикатор не горит – сюда подсоединен нулевой провод.

Свечения на нуле нет потому, что в нем отсутствует напряжение до тех пор, пока не произойдет соединение с фазой.

Ни в коем случае при проверке фазы в розетке нельзя прикасаться рукой к рабочей части отвертки. Незначительное напряжение тока причинит вред здоровью человека и несет угрозу для жизни.

Мультиметр: бесконтактный или контактный способ

В квартирах, где установлены современные розетки, определить месторасположение фазы и нуля с помощью индикаторной отвертки уже не получится. Воспользуйтесь мультиметром. Прибор работает в диапазоне от 220В и выше.

Один щуп вставляют в отверстие, обозначенное маркировкой «COM» или «V». Если на экране появится показатель от 8 до 15 вольт, то здесь подключен фазный провод. Во втором отверстии, где ноль, прибор не будет показывать напряжения.

Чтобы определить где заземление, а, где ноль, потребуется провести измерения двумя щупами. Один вставляется в отверстие с фазой, а вторым поочередно прикасаются к другим клемам. При касании фазного провода к нулю мультиметр покажет напряжение в 220В, к заземлению – намного меньшее напряжение.

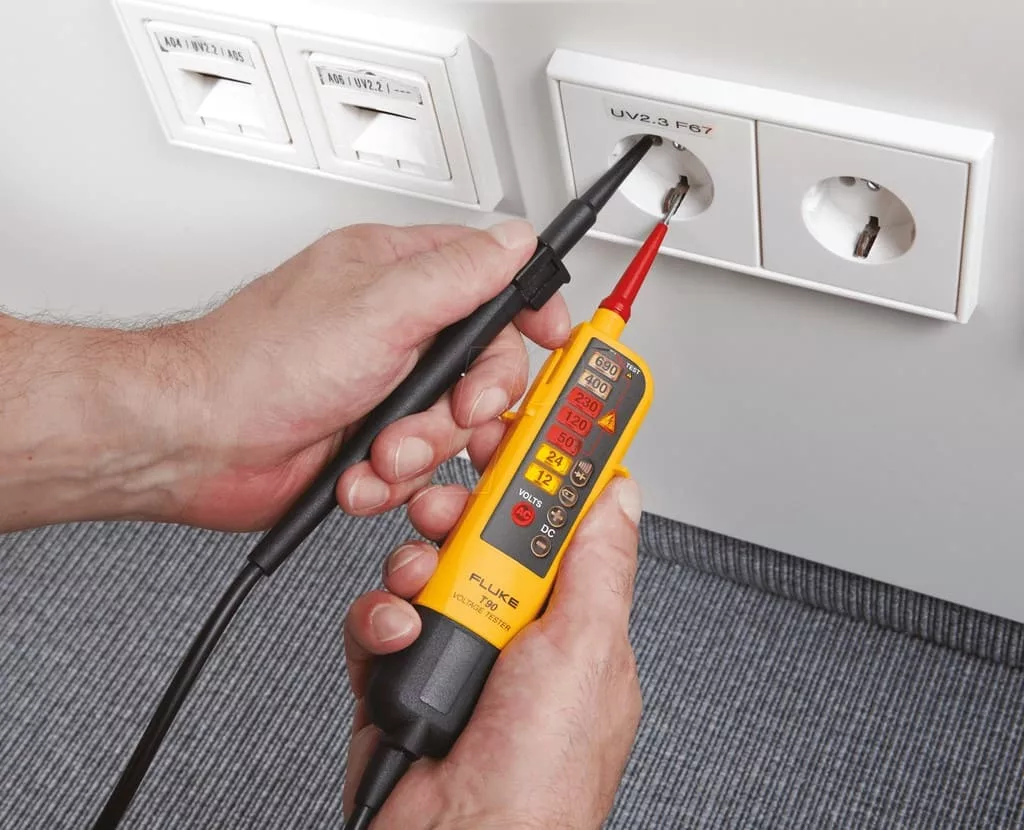

Указатель напряжения

Определить напряжение в розетке можно с помощью двухполюсного указателя напряжения. Прикоснитесь одновременно двумя щупами к гнездам розетки и на индикаторе увидите, есть ли напряжение или нет. Также указатель издает световой или звуковой сигнал.

Аппарат подходит и для установления обрыва цепи электропроводки.

Простейшие методики нахождения фазы, нуля мультиметром

Организованный правильно контур заземления дома устраняет проблемы. Во-первых, изоляция PEN желто-зеленого цвета. Спутать с коричневой (красной) фазой, синей нейтралью невозможно. Случается, проводка проложена, нарушая требования, цвета перепутаны, отсутствуют вовсе (алюминиевый кабель). Поиск фазы мультиметром осуществляем простым алгоритмом:

  1. Допустим, квартира располагает тремя проводами: фаза, нуль, земля.
  2. Ставим мультиметр на диапазон переменного напряжения 750 вольт, начинаем попарно тестировать проводку.
  3. Между фазой и любым другим проводом будет 230 вольт (действующее значение), перемычка земля-нейтраль дает приближено 0.

Мультиметр

Подъездный щиток располагает минимум пятью проводами, фаз три. Дальнейший процесс определяется фантазией местных электриков. Хорошие мастера вешают стикеры А, В, С, указывающие местоположение фаз. Заземление желто-зеленое, нейтраль чаще синяя.

Меж соседними фазами напряжение 380 (400) вольт. Квартиры высоток иногда снабжают двумя фазами. Электрические плиты мощностью выше 10 кВт стараются разделить потребление. Уменьшаются требования к проводке. Советуем немедленно взять маркер, пометить изоляцию нужными цветами. Дом, лишенный заземления, обычно получает два провода: фазу, нейтраль. Трансформатор подстанции гонит три фазы. Сколько окажется в квартире, следует выяснить.

Проблемы начнутся, когда отсутствует маркировка проводов, фаза приходит одна. Между опасными проводами напряжение составит… нуль!

  • Два провода несут фазу, нейтраль одна, заземление забыли проложить. Между питающими жилами круглый нуль, при оценке нулевого провода получаем 230 вольт. Ситуация выглядит, будто фазные жилы стали нейтралью и нулем. Напутали при прокладке – что поделаешь? Требуется искать дополнительный источник опоры. Подойдет отвертка-индикатор.
  • Два провода одной фазы, вторая пара – заземление, нейтраль. Попарно покажут нуль, перекрестно – 230 В. Воспользуйтесь опорным ориентиром.

Отсутствует щуп-отвертка, заручившись помощью тестера как ни звони проводку, проблема останется. Требуется опорный источник, гарантированно заземленный. Подходят:

  1. Контур заземления громоотвода часто ведут по наружной стене здания, полоса стали задевает торец балкона. Идет вертикально вниз. Заземлена, годится избранной цели с двумя оговорками: слой ржавчины сточите напильником, работы выполняйте, когда небо безоблачное (опасайтесь молнии).
  2. Простейшим выходом станет водопроводный кран ванной. Трубы сейчас пластиковые. Но внутри находится отличный электролит – вода с растворенными солями жесткости. Коснитесь черным щупом тестера рукава крана, выполняйте измерения относительно точки опоры. Применяйте боковины фитингов медных, латунных, алюминиевых. Была бы вода.

    Индикаторная отвертка

  3. На площадке стальной корпус щитка если не заземлен, посажен (закорочен) на нулевой (нейтральный) провод. Выполняйте измерения относительно выбранного ориентира.
  4. Газовая труба – табу желающим заводить заземление, находится под нулевым потенциалом, соприкасается с землей. Найдете сколы краски, аксессуар используйте в целях (спиливать краску самостоятельно запрещено) идентификации фаз, нейтрали, заземления.
  5. По вышеописанным причинам батареи из чугуна, алюминия, стали признаны неплохим ориентиром. Главное, обеспечить тесный контакт. Как проверить? Вызвонить две точки корпуса. Сопротивление составляет единицы ома – норма. При условии, что отопление включено. Согласно нормативам, корпус насоса заземляется, вероятность ошибки низкая.
  6. Трубы канализации опорным источником заземления применять не рекомендуется. Условия проводимости определены количеством… стоков.

Ввиду разнообразия методик, ненадежности рекомендуется до начала серьезных работ провести тесты. Измерить потенциал между указанными ориентирами, фазой розетки. Расстояние между ориентиром, точкой назначения велико? Берем удлинитель. Особенно хорош фильтр питания персонального компьютера, снабженный характерной подсвечивающейся кнопкой. Фаза слева, левый штырь штекера (смотря какой стороной повернуть) помечаем маркером.

Затем вызваниваем с розеткой (без питания, понятное дело), делаем отметку с нужной стороны. Поясняем, можно обойтись без этого, с электрикой лучше отставить шутки. Осталось найти фазу, пользуясь помощью М890С. Ставим диапазон выше 380 вольт (между двумя фазами), начинаем измерять разность потенциалов между клеммами и щитком. Полагаем, дальнейший алгоритм понятен.

Способ 2 — контролька

Второй способ, который поможет определить, где фаза, а где ноль, является 100% рабочим. Для его реализации необходимо будет собрать самую простейшую контрольку. Для её изготовления понадобится обычный патрон, кусок двухжильного кабеля и лампочка.

Необходимо будет зачистить концы кабеля и подсоединить их к патрону. С другой стороны кабеля, концы должны быть также зачищены. Вкручиваем лампу в патрон, и вот, простейшая контролька — готова!

Как определить при помощи контрольной лампы фазу и ноль? Все очень просто. Берём один конец провода и подсоединяем его к заземлению, а вторым проводом находим фазу. Лампочка загорится только в том случае, если вторая жила провода будет подсоединена к фазе.

Можно для поиска фазы, таким образом, использовать и металлическую трубу отопления. Однако это рискованно, поскольку подключение провода к трубе, может привести к поражению электрическим током, не только вас, но и ваших соседей. Необходимо быть максимально осторожным и не прикасаться в данный момент к металлу.

Самодельный тестер для определения фазы

Ну а при отсутствии лампочки, можно собрать самый простой тестер, который поможет определить фазу и ноль в электропроводке. Таким образом, можно также будет определить полярность проводов.

Схема самодельного тестера. Ничего сложного в его изготовлении своими руками, нет.

Фаза и ноль в розетке — как определить с какой стороны

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.

К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).

Ноль и фаза в старых розетках

Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.

Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.

Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни

Фаза и ноль в современной розетке

В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.

Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.

Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа

Мультиметр

Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.

Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:

  1. Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
  2. Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
  3. Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.

Фаза и ноль в розетке: зачем это нужно знать?

Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.

Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.

Методы определения фазы в розетке

Прежде чем говорить о том, как определить фазу в розетке, в обязательном порядке потребуется выполнить достаточно простую задачу. Вам необходимо понять, что же такое фаза, а что такое ноль.

Стоит сказать, что вся современная энергосистема в нашей стране связана прежде всего с трехфазной системой. В данном случае я говорю и о низковольтных линиях, которые осуществляют питания в том числе и частных домов. Чаще всего напряжение между двумя фазами составляет 380 вольт, что, собственно говоря, является линейным напряжением.

Каждый человек, даже тот, который совершенно не разбирается в электрике, понимает, что напряжение бытовой сети составляет 220 вольт.

Понятное дело, что люди, которые совершенно не имеют отношение к электрике, не понимают особо, о чем вообще идет речь. Тем не менее, каждый человек должен уяснить одно, в каждую комнату, дом, квартиру, гараж и прочие постройки приходит всего одна фаза и один ноль.

Давайте для начала поговорим о самом простом методе определения фазы. Для выполнения поставленной задачи нам потребуется индикатор. Итак, вам стоит выполнить достаточно простую задачу, для начала вставляем в одну из отверстий розетки индикаторную отвертку. У основания рукоятки потребуется прикоснуться к металлической части одним пальцем. В том случае, если индикаторная отвертка загорается красным цветом, то значит, что здесь находится фаза. Понятное дело, что во втором отверстии находится ноль.

Кроме всего прочего, всегда имеется возможность воспользоваться обыкновенным мультиметром. Данное оборудование вы сможете приобрести практически в любом строительном и бытовом магазине, стоимость такого товара небольшая, поэтому приобрести его действительно стоит, он уж точно пригодится. Для начала нам потребуется установить диапазон до 220 вольт и выше. После этого вам потребуется взять щуп с маркировкой V и, собственно говоря, отправляем в одно отверстие. Фаза должна показать значение в 8-15 вольт.

Существует еще несколько способов определения фазы, но я не думаю, что новичкам это будет необходимо знать.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
