Методики проведения испытаний систем отопления: гидравлического, теплового, пневматического

СНиП

Перед началом отопительного сезона коммунальные службы проверяют оборудование на соответствие строительным нормам и правилам 3.05.01—85.

Перед выполнением чистки сотрудники УК рассчитывают:

• Длину обвязки.
• Расход теплоносителя.
• Давление системы.

Процедуру проводят по участкам.

Требования

Обязателен инструктаж по ТБ персоналу, проводящему чистку.

На время промывки запрещается подходить к обвязке людям, не участвующим в процессе. Трубы должны быть закреплены и ограждены, а обратный клапан воздухопровода — притёрт.

Шланги, проводящие сжатый газ, оборудуют хомутиками, затем соединяют со штуцерами. Этот шаг предотвращает сползание при высоком давлении.

Подготовка

Работники учитывают особенности каждой части отопительной цепи, что обеспечивает лучшую чистку. Перед началом процесса:

• Исследуют коммуникации.
• Делят обвязку на участки.
• При необходимости, ставят запорную арматуру.
• Производят расчёты, перечисленные выше.
• Проводят гидравлические испытания.

Качественная подготовка обеспечивает результат и защиту системы.

Процесс испытаний

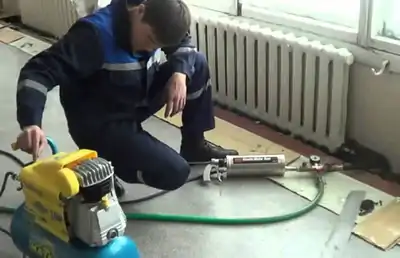

В подающий стояк вставляют патрубок со встроенными запорными арматурами и обратным клапаном. С его помощью в теплоноситель подают сильное давление, для чего используют смесь воды со сжатым воздухом.

Для небольших систем допускается применение только встроенных приспособлений. Лишнюю жидкость удаляют при помощи крана. Если есть элеваторный узел, сначала убирают конус и стакан.

Подачу воздуха обеспечивает компрессор. Для прочистки труб достаточно 0,6 МПа. Обратный клапан используют для защиты прибора от попадания жидкости. Перед пуском давления устанавливают манометры, чтобы контролировать процесс.

Промывку делают двумя методами: проточным или наполнительным.

1. При проточном трубы заполняют водой, оставляя открытым кран воздухосборника. Затем вентиль закрывают, включая подачу сжатой смеси газов. Вещества направляют в теплотрассу, начиная чистку. Длительность процесса зависит от степени загрязнённости. Чтобы определить её, специалист наблюдает за патрубком, из которого вытекает вода. Когда она становится прозрачной, процедуру прекращают, а лишнюю жидкость сливают в дренаж.

1. Для наполнительного метода придерживаются следующей инструкции:
   1. К системе подключают два патрубка.
   2. Через первый обвязку заполняют чистой водой, перекрывают вентиль.
   3. Через второй подают сжатый воздух в течение трети часа. В зависимости от диаметра и загрязнённости труб длительность разнится.
   4. Окончив процедуру, жидкость сливают через спускной дренаж.
   5. Обвязку промывают чистой водой 3—5 раз.

Перед введением отопления в эксплуатацию, трубы заполняют веществом, оставляющим защитный слой. Его задача — предотвратить образование ржавчины и накипи.

Правила проведения гидравлических испытаний

Гидравлические испытания принято проводить с учетом определенных правил, позволяющих обеспечить безопасность последующей работы тепловых сетей:

Используется гидравлический метод, при этом важно соответствие наружного воздуха отрицательным температурам.
Если строительные работы нужно завершить в сжатые сроки или закончить внезапно, гидравлические испытания можно заменить полной проверкой неразрушающими методами регуляции сварных швов, которые появились в результате монтажа. Все результаты операции фиксируются в паспорте.
При запуске температура жидкости тепловых сетей при проведении процедуры не может быть выше 40-45 градусов по Цельсию.
Заполняются трубы водой, температура которой достигает 70 градусов, не более.
Допустимый период времени, когда поступает давление – 10 минут, после чего давление постепенно понижается до рабочих показателей

Когда гидравлические испытания завершены, необходимо тщательно осмотреть трубопровод на предмет механических повреждений и физических недостатков.
Как менялась скорость увеличения давления, обязательно отражается в нормативно-технической документации. Зачем проводится тотальный контроль над течением операции? Связано это с огромными издержками, затрачиваемыми на гидравлические испытания, а, как известно, государство контролирует каждую потраченную копейку. Поэтому если документы отсутствуют, результаты аудиторской проверки от контролирующего органа станут для коммунальщиков неутешительными.
Если выявлены дефекты тепловых сетей, по инструкции необходимо впустить воду и избавиться от дефектной трубы
Специалисты обращают внимание, что компоненты тепловых сетей нельзя «подчеканивать» или обрабатывать другими методами. Когда труба заменена на новую, снова инициируются гидравлические испытания.
Окончательный этап проверки заключается в приемке тепловых сетей контролирующим сотрудником и в установке соответствующего оборудования, предусмотренного в рамках реализации проекта
Чтобы трубы не замерзли, траншею, где они находятся, необходимо засыпать землей.
Еще одна важная особенность – за 1 раз нельзя проводить гидравлические испытания на участке, проверка которого занимает более 1 ч.

Когда проводится опрессовка

Работы, связанные с испытаниями и проверкой системы проводятся в таких случаях:

• при завершении монтажа и сдаче в эксплуатацию системы;
• после ремонта любого отопительного прибора;
• при замене частей трубопровода;
• при подготовке к отопительному сезону.

По характеру испытательных работ опрессовка – это проверка на герметичность. Что это такое?

Они измеряют мгновенную скорость каждого колеса и, в случае торможения, замедление каждой шины рассчитывается для оценки ее склонности к блокировке. Как только опасность пройдет, первоначальное давление будет восстановлено. Ускорение Это величина, которая связывает изменение скорости со временем и измеряется в метрах в секунду в квадрате. Это результат усреднения измерений в обоих направлениях ускорения до максимума возможностей автомобиля на твердой горизонтали отсчета. Когда скорость уменьшается, мы говорим об отрицательном ускорении.

Скажем, что эта процедура предполагает следующие действия:

подача в систему под давлением воды или воздуха гидравлическим или пневматическим насосом;

• выявление нарушений герметичности системы;
• определением мест проникновения за пределы системы воды или воздуха.

Системы современного типа дают возможность делать такие испытания без привлечения большого количества персонала. Нарушения герметичности определяются специальным оборудованием.

Кто проводит опрессовку

Впуск Это первое время цикла четырехтактного двигателя, в течение которого воздух подается в дизельные двигатели или смесь воздуха и бензина в цилиндрах. Всасывание, которое создает поршень при его спуске, заставляет смесь или топливо входить в цилиндр. Когда время всасывания не соответствует точке, указанной на диаграмме двигателя, оно упоминается как замедленное потребление. В этом случае поршень начинает спуск, когда впускной клапан еще не открыт. Во время этого цикла коленчатый вал поворачивается на пол-оборота.

При создании внутри системы избыточного давления неисправные приборы, узлы и аварийные участки придут в негодность. Работоспособность пригодных элементов системы от такой проверки не страдает.

Последовательность работ

Опрессовка и промывка систем отопления проводится после отключения всей системы и удаления теплоносителя (воды или антифриза) из нее. При проведении такой проверки возникает необходимость в контролировании показателей давления для предупреждения разрыва магистрального трубопровода.

Удобно знать, что существует переменный тип впуска, который все чаще используется, который используется для улучшения заполнения цилиндров независимо от скорости вращения. Существует два типа вариабельных впускных коллекторов: наиболее широко используются многоплановые машины с переменной длиной, в которых управляемые электронным управлением бабочки регулируют поток воздуха или смесь, так что длинные и узкие каналы используются на низких скоростях вращающийся, широкий и короткий, когда ритм более яркий.

Таким образом, соотношение длины и диаметра трубопровода уменьшается по мере увеличения линейной скорости поршня. Второй тип представляет собой резонансные переменные впускные коллекторы, в которых формы сигналов давления синхронизируются, когда воздух в коллекторе ударяет по закрытому клапану. Управляя упомянутыми подборами волн, чтобы они были сдвинуты друг к другу так же, как клапан вот-вот откроется, наполнение цилиндров улучшается.

Какие особенности системы отопления принимаются во внимание при определении конкретных параметров испытаний:

• характеристики трубопровода (материал, толщина стенок);
• характеристики арматуры;
• количество этажей;
• тип разводки.

Опрессовка и промывка системы отопления включает в себе такие подготовительные работы:

Подушка безопасности Подушка безопасности на английском языке. При сильном столкновении эта подушка надувается на 30 тысячных долей секунды или меньше на пассажира — или его сторону — в случае боковых подушек безопасности, — чтобы предотвратить его поражение жесткими частями внутренней части автомобиль. Сумка сдувается снова в десятые доли секунды, как только будет достигнута ее амортизирующая миссия. Система активируется, когда серия датчиков замедления обнаруживает, что произошла авария. Таким образом, сигнал посылается на электронный блок управления, который отвечает за активацию механизма.

• профилактика и подготовка работы системы;
• непосредственно проведение работ по созданию давления внутри системы;
• оформление документации о проведенных работах;
• промывание всей отопительной системы.

Гидравлический расчёт системы отопления: что это такое?

Испытаниям должна сопутствовать уличная температура не менее 5 градусов выше 0. Оборудование включают в нижнюю часть обвязки, в обратку. Защитные панели, если есть, временно удаляют.

Процедура:

1. Через подающую трубу систему заполняют теплоносителем.
2. Элеваторным узлом настраивают показатель давления.
3. Сотрудники УК составляют акт результатов проверки.

Каждый собственник вправе потребовать копию документа на руки.

Расход воды для трубопровода

Систему отопления разбивают на участки, каждый из которых заканчивается с радиатором. Чтобы найти количество использующегося теплоносителя применяют формулу: GV = (860*q)/(∆t*3600*ρ), где:

• GV — искомая величина, л/с.
• q — мощность радиатора, кВт;
• Δt — разность температур между прямым и обратным стояками, ° C;
• ρ — плотность воды, кг/дм3.

Циркуляционный насос

Необходим для определения потери давления в системе. Результат — показатель, гарантирующий пропускание воды через обвязку: Z = P — R*L, где:

• P — начальное давление, Па.
• R — удельное сопротивление труб естественному трению жидкости о стенки, Па/м.
• L — длина обвязки между двумя радиаторами, м.
• Z — потери давления, Па.

Для двухтрубной системы используют сумму измерений прямого и обратного теплоносителей.

Расширительный бак

Для вычисления находят длину обвязки в квартире и подсчитывают количество секций радиатора. Вместимость определяется по формуле: V = 0,1*(S*L + N*V_R), где:

• V — искомый объем, м3.
• S — площадь поперечного сечения труб, м2.
• L — длина обвязки, м.
• N — количество секций радиатора, а V_R — вместимость одной, м3.

V_R указывают в паспорте устройства.

Проведение процедуры гидроиспытания технологических трубопроводов

Последующее испытание проводится на финальном этапе уже после полной засыпки траншей и окончания действий на этом участке технологических систем. Предварительное тестирование можно проводить тогда, когда соединения набирают нужную прочность.

Считают, что любой из технологических трубопроводов прошел контроль, если в нем не произошел разрыв, и не нарушилась герметичность. Также, если остались целыми стыки, и не образовались протечки.

По завершении испытания технологических систем, их сразу засыпают землей и выполняют финальное тестирование. Во время данного мероприятия в технологических системах выполняется промывка водой, а проверяемые зоны отсекают от функционирующей системы посредством фланцев или заглушек.

Перед проведением испытания сеть и раструбные стыки заливают водой и выстаивают сутки. Финальное испытание выполняют без предохранительных вентилей и гидрантов. Вместо них ставят заглушки.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Есть два важных момента: опрессовка может проводиться при температуре воздуха не ниже +5°C, заполняется система водой с температурой не выше +45°C.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно

Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского). Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух. Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения). Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования

Опрессовка труб

Как нетрудно догадаться по названию статьи, ее темой станет опрессовка труб — что такое опрессовка, зачем она выполняется и какие для нее нужны инструменты.

Опрессовка: понятие в широком смысле

Само понятие «опрессовки», применительно к металлопластиковым рукавам, следует рассматривать в широком смысле слова. К примеру, под опрессовкой часто понимают стандартные испытания, проводимые гидравлическим или пневматическим способом.

Но современная практика показывает, что термин «опрессовка» также вполне логично подходит и к процедуре соединения фитинга и металлопластиковой трубы. Этот вид соединения выполняется по технологии силового обжима с применением специального инструмента (пресс-клещей).

На фото показан момент опрессовки в процессе соединения металлопластиковых труб. В этом случае опрессовка – это механическое силовое действие, направленное на достижение герметичности надёжного соединения

Независимо от условий монтажа и применяемых технологий, устройство водопроводных или иных коммуникаций на основе металлопластиковых труб сопровождается испытаниями на герметичность и прочность.

Примерно так выглядит узел подключения насоса опрессовки к водопроводной системе на металлопластиковых трубах. На входе установлен один из двух контрольных манометров, по которому определяется герметичность схемы

Как правило, испытательный процесс осуществляется гидравлическим способом. Но не исключается возможность производства испытаний пневматическим методом.

Заключение

: Опрессовка теплотрассы — разбираем главное

Введение. наверх

Цель этой статьи — описать процедуры испытания давлением (опрессовки) смонтированных труб и соединений системы отопления и водоснабжения для проверки качества выполненных работ.

Описываются общие принципы гидростатического (опрессовка водой) и манометрического (опрессовка воздухом) метода.

Рассматриваются конкретные рекомендации ведущих производителей полимерных трубопроводов, которые часто используются при монтаже отопления и водоснабжения в частных домах: Uponor, Rehau, Herz, Kan. Изложены местные нормы и правила, касающиеся испытания давлением.

Что такое опрессовка трубопроводов и соединений. наверх

После монтажа трубопроводов и соединений элементов систем отопления и водоснабжения необходимо провести проверку качества монтажных работ и убедиться в отсутствии повреждений или некачественно смонтированных элементов.

Обязательно такие испытания проводятся до и непосредственно во время замоноличивания элементов инженерных систем в строительные конструкции здания (заливка стяжек пола, заштукатуривание штроб, зашивка ниш и т.п.).

Эта процедура позволяет своевременно заметить и устранить случайные повреждения, снизить вероятность проявления т.н. «человеческого фактора».

Случайно вкрученный в проложенную в стене трубу саморез или острый гвоздь на обуви при заливке труб теплого пола, поврежденная при транспортировке или монтаже труба — могут остаться (и часто остаются) незамеченными, если опрессовка не проводилась. При вводе в эксплуатацию эти повреждения все же дают о себе знать и требуют дорогостоящего ремонта в т.ч.

и по восстановлению чистовой отделки помещений (замена плитки, штукатурка, шпаклевка, окраска, поклейка обоев и т.п.).

Опрессовка труб может осуществляться как водой (рабочей средой — что является предпочтительным), так и в некоторых случаях воздухом. Проверка трубопроводов при помощи воздуха проводится чаще всего тогда, когда температура окружающего воздуха опускается ниже +5°С и есть риск замерзания труб с водой.

Методики проведения испытаний систем отопления и водоснабжения водой (гидростатические испытания) и воздухом (манометрические испытания) несколько отличаются (см. дальше).

Величина испытательного давления должно выбираться исходя из испытательной среды (вода или воздух), значения рабочего давления системы трубопроводов, рекомендаций производителей труб и местных норм и правил.

Заключение

Думается, мы полностью ответили на вопрос о том, что такое опрессовка труб и зачем она нужна. Выбор конкретного инструмента остается за вами. Удачи!

Нормативные правила проведения гидропневмоиспытаний

Правила проведения таких работ определяются нормативными документами – СНиП (строительные нормы и правила).

В этих нормативах регламентированы определенные технологические схемы и инструкция с учетом особенностей работ с точки зрения соблюдения техники безопасности, а также определяется оборудование для опрессовки системы отопления.

Некоторые из них простираются от передней части к задней вертикальной, по всей машине и занимают все окна, предотвращая удары по голове и вход кристаллов в салоне. В некоторых моделях также доступны дополнительные подушки безопасности в следующей области по шкале травматизма: площадь ног. Чтобы минимизировать ущерб, нанесенный жильцам, большинство подушек безопасности начали включать систему, которая позволяет им развертывать большую или меньшую интенсивность в зависимости от тяжести аварии. Таким образом, быстрое расширение мешка не позволяет причинить вред при незначительных ударах.

Гидравлическим испытаниям должна предшествовать промывка и подготовка магистрального трубопровода отопительной системы. Промывка осуществляется различными способами и преследует цель удаления с внутренних стенок труб в системе накипи и отложений их различных солей и прочих химических соединений. Для этого используется компрессор.

Что такое опрессовка системы отопления и водоснабжения

Не следует забывать, что подушка безопасности является дополнением к ремню безопасности и не заменяет его в любом случае. Эта подушка может предотвратить травмы при авариях с очень низкой скоростью, но, если мы не носите пояс, это не помогает в тяжелых столкновениях.

Кондиционирование воздуха Повышает комфорт во время движения, охлаждает воздух, поступающий в салон, и высыхает и фильтрует воздух. Его самая известная миссия заключается в поддержании стабильной температуры внутри транспортного средства с помощью холодильного контура. Он основывает свою работу на том, что жидкость испаряется, увеличивая ее температуру или уменьшая давление, на которое она подвергается, процесс, в котором поглощается тепло. Закрытый контур используется с газообразным хладагентом, имеющим низкую температуру кипения.

Состав отложений на стенках труб систем отопления (в порядке уменьшения):

• двухвалентный оксид железа;
• оксид магния;
• оксид кальция;
• оксид меди;
• оксид цинка;
• трехвалентный оксид серы.

В чем практический смысл такой промывки? Во время эксплуатации эффективность работы отопления существенно снижается из-за налетов и отложений на трубах.

Проходной диаметр труб из-за отложений и накипи снижается почти в два раза. Это все приводит к поломкам и нарушениям правильной работы. Из-за накипи и отложений снижается качество циркуляции воды.

Его действие основано на Законе Фарадея: катушка провода, которая перемещается внутри магнитного поля, заряжается от электрической энергии. Таким образом, генератор состоит из магнитной части, называемой ротором, которая вращается внутри корпуса. Для того, чтобы генератор всегда двигался с высокой скоростью, он прикрепляется к двигателю с помощью ряда шкивов и ремней. В некоторых транспортных средствах соревнований используются специальные генераторы с постоянными магнитами, которые обеспечивают более высокую скорость вращения и весит меньше, чем обычно.

Заключение

Сам процесс опрессовки – сложный технологический процесс. Не стоит его проводить самостоятельно, настоятельно рекомендуется воспользоваться услугами специально обученных бригад.

На основании приведенной ниже нормативной документации разработан акт опрессовки, являющийся одним из основных документов при сдаче Заказчику работ на объекте.

Тепловые сети должны подвергаться ежегодным гидравлическим испытаниям на прочность и плотность (опрессовкам) для выявления дефектов после окончания отопительного сезона и проведения ремонтных работ. Опрессовку трубопроводов, доступных для осмотра во время эксплуатации, допускается производить 1 раз после окончания монтажа.

Гидравлическая опрессовка осуществляется пробным давлением 1,25 рабочего, но не менее 1,6 МПа (16 кгс/см2). Трубопроводы выдерживаются под пробным давлением не менее 5 мин., после чего давление снижается до рабочего. При рабочем давлении проводится тщательный осмотр трубопроводов по всей их длине. Результаты опрессовки считаются удовлетворительными, если во время ее проведения не произошло падения давления и не обнаружены признаки разрыва, течи или запотевания в корпусах и сальниках арматуры, во фланцевых соединениях и т.п.

Перед началом отопительного сезона, после окончания и горячего водоснабжения должны быть подвергнуты гидравлической опрессовке на прочность и плотность:

Элеваторные узлы, калориферы и водоподогреватели отопления и горячего водоснабжения —
давлением 1,25 рабочего, но не ниже 1 МПа (10 кгс/см2);

Системы отопления с чугунными отопительными приборами —
давлением 1,25 рабочего, но не более 0,6 МПа (6 кгс/см2);

Системы панельного и конвекторного отопления —
давлением 1 МПа (10 кгс/см2);

Системы горячего водоснабжения —
давлением, равным рабочему в системе плюс 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2).

Гидравлическое испытание должно производиться при положительных температурах наружного воздуха. При температуре наружного воздуха ниже нуля проверка плотности возможна лишь в исключительных случаях.

Системы считаются выдержавшими испытание, если во время их проведения:

Не обнаружено «потения» сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего оборудования;

При опрессовках водяных и паровых систем теплопотребления в течение 5 мин. падение давления не превысило 0,02 МПа (0,2 кгс/см2);

При опрессовках систем панельного отопления падение давления в течение 15 мин. не превысило 0,01 МПа (0,1 кгс/см2);

При опрессовке систем горячего водоснабжения падение давления в течение 10 мин. не превысило 0,05 МПа (0,5 кгс/см2).

Результаты проверки оформляются актом проведения опрессовок. Если результаты опрессовки не отвечают указанным условиям, необходимо выявить и устранить утечки, после чего провести повторную проверку на плотность системы. При гидравлическом испытании должны применяться пружинные манометры класса точности не ниже 1,5, с диаметром корпуса не менее 160 мм, шкалой на номинальное давление около 4/3 измеряемого, ценой деления 0,01 МПа (0,1 кгс/см2), прошедшие поверку и опломбированные госповерителем.

Обновлено: 08.08.2018
