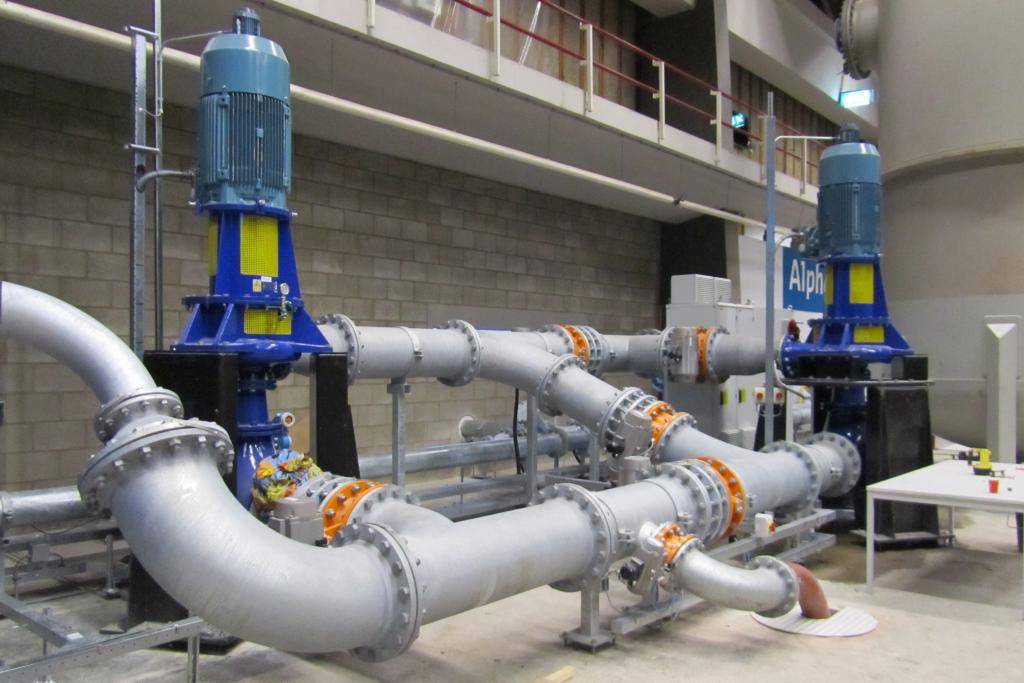

Особенности проведения гидравлических испытаний систем водоснабжения

ПРИЛОЖЕНИЕ 1 Обязательное

АКТ

О ПРОВЕДЕНИИ ПРИЕМОЧНОГО ГИДРАВЛИЧЕСКОГО ИСПЫТАНИЯ НАПОРНОГО ТРУБОПРОВОДА НА
ПРОЧНОСТЬ И ГЕРМЕТИЧНОСТЬ

Город __________________
«_______» _____________ 19 _____ г.

Комиссия в составе
представителей: строительно-монтажной организации

_________________________________________________________________________

(наименование организации,
должность, фамилия, и.о.)

технического
надзора заказчика ______________________________________________

(наименование организации,
должность,

_________________________________________________________________________

фамилия, и.о.)

эксплуатационной
организации _______________________________________________

(наименование организации,
должность,

_________________________________________________________________________

фамилия, и.о.)

составили
настоящий акт о проведении приемочного гидравлического испытания на прочность
и герметичность участка напорного трубопровода

_________________________________________________________________________

(наименование объекта и номера
пикетов на его границах,

_________________________________________________________________________

длина трубопровода, диаметр,
материал труб и стыковых соединений)

Указанные в рабочей документации
величины расчетного внутреннего давления испытываемого трубопровода Рр
= _____ МПа (_____ кгс/см2) и испытательного давления Ри
= ______ МПа (_____ кгс/см2).

Измерение давления при испытании
производилось техническим манометром класса точности ____ с верхним пределом
измерений _____ кгс/см2.

Цена деления шкалы манометра
_____ кгс/см2.

Манометр был расположен выше оси
трубопровода на Z =
______ м.

При указанных выше величинах
внутреннего расчетного и испытательного давлений испытываемого трубопровода
показания манометра Рр.м и Ри.м должны быть
соответственно:

Рр.м = Рр – = ______ кгс/см2, Ри.м = Ри
–  = ______ кгс/см2.

Допустимый расход подкаченной
воды, определенный по *, на 1
км трубопровода, равен ________ л/мин или, в пересчете на длину испытываемого
трубопровода, равен ______ л/мин.

ПРОВЕДЕНИЕ ИСПЫТАНИЯ
И ЕГО РЕЗУЛЬТАТЫ

Для испытания на прочность
давление в трубопроводе было повышено до Ри.м = ______ кгс/см2
и поддерживалось в течение _____ мин, при этом не допускалось его снижение
более чем на 1 кгс/см2. После этого давление было снижено до
величины внутреннего расчетного манометрического давления Рр.м =
______ кгс/см2 и произведен осмотр узлов трубопровода в колодцах
(камерах); при этом утечек и разрывов не обнаружено и трубопровод был допущен
для проведения дальнейшего испытания на герметичность.

Для испытания на герметичность
давление в трубопроводе было повышено до величины испытательного давления на
герметичность Рг = Рр.м + Р = ______ кгс/см2,
отмечено время начала испытания Тн = ___ ч ___ мин и начальный
уровень воды в мерном бачке hн = _____ мм.

Испытание трубопровода
производилось в следующем порядке:

_________________________________________________________________________

(указать последовательность проведения
испытания и наблюдения за

_________________________________________________________________________

падением давления;
производился ли выпуск воды из трубопровода

_________________________________________________________________________

и другие особенности методики
испытания)

За время испытания трубопровода
на герметичность давление в нем по показанию манометра было снижено до _____
кгс/см2, отмечено время окончания испытания Тк = _____
ч ______ мин и конечный уровень воды в мерном бачке hк = _____ мм. Объем
воды, потребовавшийся для восстановления давления до испытательного,
определенный по уровням воды в мерном бачке, Q = ____ л.

Продолжительность испытания
трубопровода на герметичность Т = Тк – Тн = ____ мин.
Величина расхода воды, подкаченной в трубопровод во время испытания, равна qп =  = ____ л/мин, что менее допустимого расхода.

РЕШЕНИЕ КОМИССИИ

Трубопровод признается
выдержавшим приемочное испытание на прочность и герметичность.

Представитель

строительно-монтажной организации
         _______________________

(подпись)

Представитель технического надзора

заказчика

_______________________

(подпись)

Представитель эксплуатационной

организации

_______________________

(подпись)

ПРИЛОЖЕНИЕ
2
Рекомендуемое

Испытание давлением

Схема испытания давлением.

Что такое испытание системы отопления давлением? Это проверка на герметичность, то есть отсутствие протечек во время функционирования теплопровода в отопительный сезон. Для различных систем такой процесс может в мелочах отличаться, но общая схема проведения проверки остается одной и той же.

Испытание проводится при подаче начального давления, показатель которого примерно в 1,5 раза превышает уровень рабочий. Например, если рабочее равно 1 атм., то есть 0,1 МПа, то уровень для проверки должен составить уже 1,5 атм. Для других значений давление на время испытаний определяется точно также, то есть рабочее необходимо умножить в 1,5 раза.

Специалисты советуют учесть, что общая система с муфтами в трубах может выдержать давление еще большее, для многих отопительных устройств его можно повысить даже до 2,5 МПа без урона для оборудования.

Подается давление в трубы при помощи специального насоса, как правило, ручного. Воздух при этом из труб необходимо полностью удалить, так как даже его небольшое присутствие может подать сигнал о разгерметизации трубы. Повторимся, отопительная установка должна быть полностью заполнена водой, воздушные карманы не допустимы.

Для коллекторных установок следует установить воздуховыпускные клапаны. На том участке труб, где давление имеет самые высокие значения, необходимо установить специальный манометр. Обычно это наиболее низкая точка для всей отопительной установки. Далее процесс разделяется на 2 этапа, рассмотрим их более подробно. Каким должно быть испытание отопления: этапы проведения проверки Испытание систем отопления состоит из 2-х этапов, позволяющих максимально проверить состояние оборудования, его готовность к работе. Первый этап проверки состоит в выполнении так называемого холодного процесса. Отопительная установка наполняется водой, после чего в течение 30 минут (с интервалами в 10-15 минут) необходимо повышать давление до значений начальной позиции.

По истечении каждых 30 минут давление не должно падать ниже, чем на 0,06 МПа. После 120 минут испытаний оно не должно снижаться больше чем на 0,02 МПа. После того как проверка окончена, необходимо внимательнейшим образом осмотреть состояние всех соединений, чтобы полностью убедиться в отсутствии возможных протечек.

Второй этап проверки давлением проводится уже в так называемом горячем виде. В первом случае вода была холодной, сейчас же заливается горячая, температура ее должна быть близка к рабочей. Испытание начинается с того, что к отоплению подключается котел, то есть источник тепла. Это может быть любое оборудование, которое используется в качестве источника теплоносителя. После этого в системе все параметры устанавливаются на максимальном рабочем уровне, но надо внимательно следить, чтобы давление не превысило эти допустимые значения.

Перед тем как начинать работу по проверке, дом следует протопить в течение 3-х суток — это одно из обязательных условий проведения испытаний. Если во время наполнения горячей водой протечек не наблюдается, то можно считать, что испытание системы отопления прошло отлично.

Гидравлические испытания: формула

Тестируемое давление должно быть не меньше, чем значение, полученное по формуле:

И не больше значения, при котором в тестируемом трубопроводе способны возникнуть мембранные напряжения  , а общие либо местные мембранные и общие изгибные напряжения в совокупности будут равняться  (верхняя граница).

P – расчётное значение давления при тестировании в заводских условиях либо рабочее давление при тестировании после монтажных работ и во время эксплуатации;

– максимально допустимое напряжение при температуре испытательных мероприятий T^h;

– максимально допустимое напряжение при расчётной температуре T;

Разновидности испытаний, дополнительные сведения

В большинстве случаев, выполняются гидравлические проверки трубопроводов следующих типов.

  1. Водопроводные.
  2. Канализационные.
  3. Отопительные.

Чтобы проверить внутренние сети в отопительных системах, используют давление выше рабочего на 0,1 Мпа. Для самой низкой точки, давление в системе должно быть на уровне не больше 0,3 мПа. Все котлы должны быть отключены перед тем, как начнётся работа. Обязательна приостановка работы насосов расширения вместе с тепловыми пунктами.

Пока трубопровод наполняется водой, должен быть удалён весь воздух, имеющейся внутри.

Уровень давления надо координировать с администрацией ТЭЦ, если именно от неё работает конструкция, требующая проверки. Заключительный этап – проверка элементов на выработку тепловой энергии. На этом этапе окончательно регулируют каждый из приборов, входящих в ту или иную магистраль.

Как произвести гидравлические испытания систем отопления

Watch this video on YouTube

Информация о нормах по гидравлическому испытанию

  • При проведении испытаний надо опираться на такие действующие нормативы, как НиТУХП-62, а так же СНиП III-Г.9-62.
  • Проведение процедуры должен контролировать руководитель, если это происходит не в частном доме. Обычно такую функцию передают уполномоченному представителю руководителя, либо мастеру. Обязательно выполнение требований, которые предъявляются со стороны Госгортехнадзора, техника безопасности. Не обойтись без учёта технической документации по тому или иному объекту.
  • Предварительная проверка обязательна для измерительных приборов, которые используются во время испытаний. Допустимо применение только манометров класса точности от 1,5 и выше, прошедших опломбирование.

Работа с альтернативными системами отопления

Рабочее давление в пределах 70 кПа характерно для эксплуатации паровых систем отопления и тепловых сетей. Чтобы провести испытание, требуется довести показатель до уровня 250 кПа. Измерение допустимо проводить в участке установки, который находится ниже всех.

Но есть паровые коммуникации, у которых давление выше. В таком случае во время тестирования, оно должно быть больше рабочего на 100 кПа

Важно знать, что эффективность испытания снизится, если в нижней точке характеристика не достигнет хотя бы 300 кПа

О других особенностях проведения испытаний

Главное, чтобы гидравлическое испытание установки затрагивало буквально каждый элемент, входящий в систему. Если трубопроводы ранее тестировались с применением ультразвука – дополнительная проверка не требуется.

Давление при испытаниях увеличивается не сразу, а постепенно. В нормативной документации описана скорость, которой необходимо придерживаться, изменяя показатель.

Во время гидравлической проверки систем отопления, на поверхности трубопровода не должна образовываться влаги. Так же нужно следить, чтобы из за напора воды не произошло деформации системы отопления.

После того, как отопительный сезон подошел к концу, необходимо произвести опрессовку. При проведении работ обязательно соблюдать требования по охране труда и промышленной безопасности.

ОПРЕССОВКА СИСТЕМЫ ОТОПЛЕНИЯ – ВОЗДУХОМ!!!

Watch this video on YouTube

По результатам проверки обязательно составляется акт, в упрощённой письменной форме. Необходимо заполнить установленные законом формы, чтобы корректно отобразить всю необходимую информацию.

Только в этом случае считается, что гидравлическое испытание трубопроводов водоснабжения или отопления пройдено успешно.

6 РЕКОМЕНДУЕМАЯ ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА

При проведении испытаний тепловых сетей на гидравлические потери требуется одновременное измерение и регистрация большого количества параметров, в основном давлений и расходов сетевой воды

Поэтому большое внимание должно быть уделено выбору измерительной аппаратуры и организации процесса измерений

Регистрация измеряемых параметров может проводиться путем их записи наблюдателями в соответствующие таблицы, а также автоматически — путем записи на различные промежуточные носители информации.

В настоящее время выпускается широкая номенклатура измерительной и регистрирующей аппаратуры отечественного и зарубежного производства, удовлетворяющей приведенным в разделе требованиям.

Для визуальной регистрации давления могут использоваться образцовые деформационные манометры (тип МО) класса точности 0,4 и выше, а при значительных изменениях давления по длине сети также и деформационные манометры точных измерений (тип МТИ) классом точности не ниже 0,6.

Для автоматической регистрации могут использоваться электрические измерительные преобразователи давления типа МТ100 завода «Манометр», МЕТРАН-43 концерна «Метран» или преобразователи «ЗОНД-10» производства НПП «Гидрогазприбор» с классом точности 0,25 и выше. При оснащении этих приборов вторичной показывающей аппаратурой соответствующего класса точности они могут использоваться также для визуальной регистрации измерений давления.

Измерения расходов могут производиться штатными расходомерными устройствами на источнике тепла и абонентских вводах в составе узлов учета отпуска и потребления тепла при условии, что они имеют требуемый класс точности, метрологически аттестованы и установлены в соответствии с техническими требованиями.

Измерения расходов могут производиться также с помощью переносных ультразвуковых расходомеров отечественного и зарубежного производства при условии соблюдения правил их установки. Эти приборы оснащены показывающими цифровыми приборами и имеют выходы нормированных токовых сигналов, что позволяет использовать их как при автоматической, так и при визуальной регистрации результатов измерений. Для испытаний могут использоваться переносные расходомеры фирмы «KRONHE», расходомеры «PORTAFLOW» различных фирм изготовителей, переносные расходомеры фирмы «PANAMETRICS», а также отечественные расходомеры фирмы «ВЗЛЕТ».

Автоматическую регистрацию измеряемых параметров для повышения точности измерений целесообразно производить в цифровом виде. Для этого могут использоваться вычислительные блоки теплосчетчиков при соблюдении ими требований по периодичности регистрации измеряемых параметров.

В настоящее время выпускается большое количество различных специализированных контроллеров для преобразования и хранения измерительной информации, однако они рассчитаны на обработку большого количества каналов измерений в течение длительного времени с фиксированной периодичностью опроса датчиков и применяются в основном для больших информационно-измерительных комплексов. Поэтому их применение для испытаний на гидравлические потери, как правило, требует определенной доработки.

Готовым самостоятельным прибором такого типа, применимым в полевых условиях, является накопитель информации SQUIRREL 1003 фирмы «GRANT». Он обладает необходимыми сервисными возможностями при достаточной емкости запоминающего устройства.

Измерения температур сетевой воды могут производиться любым термометром, обеспечивающим точность не ниже 1,0 °С.

Какие работы входят в плановое обслуживание системы отопления?

Техобслуживание подразумевает проведение регулярного контроля действия системы, устранение плановых неисправностей.

Перед наступлением холодов составляется список действий, включающий:

  • детальный осмотр трубопроводов разводящих;
  • оценка целостности насосов, магистральной части трубопровода;
  • удаление избытков воздуха через воздухосборники или краны для выпуска воздуха, особенно требуются при падении показателей давления на подающей магистрали;
  • оценка температуры и давления теплоносителя (при наличии его в системе);
  • промывка, очистка грязевиков;
  • устранение течи, прочих дефектов;
  • проверка функциональности запорной, регулирующей арматуры.

В процессе плановых работ заменяются неисправные детали, устраняются протечки, восстанавливается теплоизоляция магистрали. Если плановые работы проводятся в многоэтажном доме, то они могут включать проверку целостности и сохранности всех обогревательных приборов в квартирах. При выявлении несогласованных изменений, нарушений на собственника накладывается штраф, хозяина могут принудить вернуть всю систему в исходное положение.

О специальном оборудовании для опрессовки


Этот признак позволяет провести деление на следующие группы:

  • Мембранные.
  • Пластинчато-роторные.
  • Поршневые.

Ручной опрессовщик – самый дешёвый вариант, подходит для отопительных и водопроводных контуров в частных домах. Оператор, используя данное устройство, может закачивать в систему до трёх литров жидкости в минуту.

Если дом многоэтажный, рекомендуется отдать предпочтение вариантам устройств с ДВС-приводом, либо электрической его разновидностью.

Двухступенчатые насосы позволяют решать более серьёзные задачи. Методика их работы при этом сохраняется примерно одинаковой.

О регулировании и других особенностях процесса

СНиПы так же показывают, каким должно быть испытательное давление. Сможете скачать СниП 3.05.04-85 тут snip_3_05_04_85. Этот показатель зависит сразу от нескольких факторов:

  • Высотной разницы между элементами, расположенными сверху и снизу.
  • Толщиной, которой обладают стенки.
  • Материала, из которого создан трубопровод.

Видео: гидравлический тест трубопроводов отопления

Гидравлические испытания тепловых сетей

Значение давления по СНиП обычно не превышает 10 Мпа. Конкретный показатель индивидуально вычисляется для каждого из типов магистралей, для определённых видов гидравлических испытаний систем водоснабжения.

Как заполняется акт с результатами работы?

Документ должен отображать информацию, связанную с:

  1. Признаками нарушения герметичности, надёжности в резьбовых и сварных соединениях, если они присутствуют. Появлялись ли капли на поверхностях труб и арматуре?
  2. Результатами непосредственной проверки.
  3. Способами устранения выявленных неисправностей.
  4. Адресом и датой проведения проверки. И фамилиями граждан, которые поставили свои подписи на акте. Обычно подписи ставят собственники домов или квартир. Либо данная функция возлагается на представителей ремонтно-обслуживающей организации.
  5. Проектом, в соответствии с которым устанавливался контур.
  6. Методом опрессовки, применённом на практике.

О нормах по давлению для опрессовки

При испытаниях водоснабжения показатель давления по СНиП зависит от того, какой показатель считается рабочим для той или иной системы. В свою очередь, материалы-основы в трубах определяют величину самого рабочего давления.

Не меньше внимания уделяется радиаторам, использованным при проведении монтажных работ. Когда опрессовкой занимаются в новых системах, показатель давления по ГОСТ двухкратно превышает рабочую норму. Для действующих систем допустимо превышение в 20-50 процентов.

Определённое максимальное давление выдерживает каждый тип труб и радиаторов. Этот фактор обязательно надо учесть, когда выбирается оптимальный рабочий показатель для той или иной системы. И при выборе параметров, на которых проводится опрессовка.

На узле ввода опрессовка заслуживает отдельного внимания. Минимально необходимый уровень для такой работы – 10 атм.

Частные дома: проводим опрессовку

Частные дома предполагают применение закрытых водопроводных систем. Согласно ГОСТу, показатель рабочего давления для них максимум равен 2 атмосферам.

При проведении гидравлических испытаний не обойтись без насосов с приводами ручного и электрического типа, помогающих нагонять давления до 4 атмосфер. Допустимо соединение с магистралью отопления.

Видео: гидравлический тест систем холодного водоснабжения

Испытание трубопровода на холодной воде(50 атм).MOV

Вода начинает заполнять конструкцию снизу, при помощи сливного крана. Далее идёт воздух, он легко выталкивает воду. Удаление лишнего проходит через клапаны воздушного типа, смонтированные на самом верху. На каждом радиаторе происходит то же самое. Либо в местах появления пробок из воздуха.

Для испытаний коммуникаций водоснабжения используют воду, температура которой не превышает 45 градусов по ГОСТу.

Самостоятельное проведение опрессовки обязательно, если владелец сам монтирует всю систему трубопровода. Порядка придерживаются такого же, что и в домах со множеством квартир.

Уровень жёсткости воды для гидравлического испытания трубопроводов водоснабжения должен сохранять низкие показатели, если её же потом планируется использовать в качестве теплоносителя.

Допустимо применение талой, либо дождевой воды. Она полностью сливается, если применение в дальнейшем не планируется.

Как проводятся гидравлические испытания системы отопления:

1. Если система работает, ее нужно остановить. Испытываемый участок трубопровода разбивается на условные составные части, которые подвергаются предварительной внешней проверке. В процессе осмотра проверяется вся техническая документация и соответствие стандартам, устанавливаются специальные заглушки для того, чтобы обособить проверяемый участок от основной трубопроводной системы. Недопустимо использовать для этой цели предустановленные запорные механизмы, предусмотренные производителем при монтаже.

2. Устанавливается оборудование, необходимое для проверки – это может быть гидравлический пресс или насос, компрессор: то, что создает давление, необходимое в процессе проведения тестов. Также подсоединяют дополнительное оборудование, в том числе вентили, манометры, измерительные приборы. Когда подготовка закончена, начинается процесс проверки.

3. При помощи гидравлического оборудования в системе создается давление, значение которого рассчитывается ранее и зависит от условий работы и рабочих параметров. В большинстве случаев испытываемое давление превышает рабочее на 20-50%, но не менее определенных значений, оговоренных в СНиП. Давление нагнетается постепенно с целью соблюдения безопасности и во избежание гидроударов, контролируется минимум 2 независимыми измерительными приборами. При этом устанавливается допустимый коридор отклонений вследствие изменения температуры теплоносителя.

4. Одновременно с повышением давления принимаются меры, исключающие скопление газов в элементах трубопровода, заполняемых жидкостью. После того, как необходимое давление достигнуто, оно удерживается на протяжении определенного периода – времени выдержки, установленного техническими нормами, но не менее 5 минут. Систему держат под давлением, наблюдая за показаниями манометра. Персонал должен находиться в безопасном месте, изолированном от испытуемого участка. По окончанию времени выдержки давление понижается до уровня рабочего.

5. Анализ результатов, осмотр системы. Если давление не снижается – утечки отсутствуют, система исправна. Падение давления говорит о разгерметизации системы и необходимости поиска и ликвидации утечки.
После планомерного увеличения, времени выдержки и постепенного снижения давления внутри испытываемого участка осуществляется проверка на герметичность и прочность швов. Проводится осмотр всех находящихся в поле зрения участков труб. В случае, если трубы сделаны из цветных металлов, сварные швы простукиваются деревянным молотком весом до 800 г, если из стали, до допускается использование молотка весом до 1,5 кг.

Таким образом осуществляется проверка всех участков трубопровода или теплосети. В случае, если в системе используются комбинированные сосуды с разными рабочими давлениями на участках, отдельные проверки нужно провести для каждого из них.

Данную схему можно назвать «примерной», так как значения падения давления различны в каждом конкретном случае и на конкретном объекте. Точнее просчитываются они уже на месте, при планировании работы.

Установленные нормы гидравлических испытаний:

– Гидравлические испытания проводятся согласно установленным стандартам СНиП III-Г.9—62 и НиТУХП—62.
– Процедура осуществляется под контролем руководителя, это может быть мастер или уполномоченный представитель производителя. Проверка должна проводиться в соответствии с требованиями Госгортехнадзора и техникой безопасности с учетом инструкций в технической документации объекта.
– Измерительные приборы и манометры, используемые во время испытаний, должны пройти предварительную проверку. Используются только опломбированные манометры с классом точности от 1,5 и выше. Согласно стандарту ГОСТ 2405—63, приборы должны иметь диаметр минимум 150 мм и шкалу, рассчитанную на максимальное значение в 1,33 от измеряемого в процессе проверки давления.

Оценка гидравлических испытаний испытаний

Во время испытаний участки трубопровода проверяются на прочность соединений и плотность. Успешность испытаний проверяется по 3 основным параметрам:

• Стабильное давление внутри труб, без неконтролируемого снижения
• Отсутствие признаков, указывающих на нарушение целостности – течи, разрывов, нарушения швов, запотеваний
• Отсутствие деформаций, выявленных во время визуального осмотра

В случае, если присутствует одно или несколько нарушений, результаты проверки считаются неудовлетворительными. Система подлежит ремонту с последующей проверкой до тех пор, пока параметры не будут удовлетворительными.

Каким давлением испытывают водопровод

Гидравлические испытания проводятся в соответствии со СНиП. После их окончания составляется акт, указывающий на работоспособность системы.

Ручной опрессовщик для испытания трубопроводов

Они выполняются на разных этапах эксплуатации коммуникаций. Параметры проверки вычисляются для каждой системы отдельно, в зависимости от ее типа.

Зачем и когда проводить гидравлические испытания?

Гидравлические испытания – это вид неразрушающего контроля, который осуществляется для проверки прочности и плотности трубопроводных систем. Им подвергается все работающее оборудование на разных этапах эксплуатации.

В целом, можно выделить три случая, в которых испытания должны проводиться в обязательном порядке, в независимости от назначения трубопровода:

  • после завершения производственного процесса по выпуску оборудования или деталей трубопроводной системы;
  • после завершения установочных работ трубопровода;
  • во время эксплуатации оборудования.

Испытания гидравлическим способом – это важная процедура, которая подтверждает или опровергает надёжность эксплуатируемой системы, работающей под давлением. Это необходимо для предотвращения аварии на магистралях и сохранения здоровья граждан.

Осуществляется проведение процедуры на гидравлическое испытание трубопроводов в экстремальных условиях. Давление, под которым оно проходит, называют проверочным. Оно превышает обычное, рабочее давление в 1,25-1,5 раза.

Особенности гидравлических испытаний

В систему трубопровода пробное давление подается плавно и медленно, чтобы не спровоцировать гидроударов и образования аварийных происшествий. Величину давления определяют не на глаз, а по специальной формуле, но на практике, как правило, оно на 25% больше рабочего давления.

Гидравлические испытания выявляют ненадежные соединения

Силу подачи воды контролируют на манометрах и каналах измерения. Согласно СНиП, допускаются скачки показателей, так как возможно быстрое измерение температуры жидкости в трубопроводном сосуде. При его наполнении нужно обязательно следить за скоплением газа на разных участках системы.

Такую возможность следует исключить еще на начальном этапе.

После заполнения трубопровода наступает, так называемое, время выдержки – период, во время которого испытуемое оборудование находится под повышенным давлением

Важно следить, чтобы оно находилось на одном уровне во время выдержки. После его окончания давление минимизируют до рабочего состояния

Пока проходит испытание, возле трубопровода не должно находиться никого.

Обслуживающий его персонал должен ждать в безопасном месте, так как проверка работоспособности системы может быть взрывоопасна. После окончания процесса наступает оценка полученных результатов согласно СНиП. Трубопровод осматривается на наличие течей, взрывов металла, деформаций.

Параметры гидравлических испытаний

При проведении проверки качества трубопровода необходимо определить показатели следующих параметров работ:

  1. Давления.
  2. Температуры.
  3. Времени выдержки.

Нижняя граница проверочного давления вычисляется по следующей формуле: Ph = KhP. Верхняя граница не должна превышать сумму общих мембранных и изгибных напряжений, которая достигнет 1,7 Th. Формула расшифровывается так:

  • Р – расчетное давление, параметры которого предоставлены изготовителем, или рабочее давление, если испытания осуществляются после монтажа;
  • Th – номинальное напряжение, которое допускается при температуре испытаний Th;
  • T – допускаемое напряжение при расчетной температуре T;
  • Kh – условный коэффициент, принимающий разное значение для разных объектов. При проверке трубопроводов он равен 1,25.

Температура воды не должна опускаться ниже 5˚С и не подыматься выше 40˚С. Исключением являются лишь те случаи, когда температура гидро компонента указана в технических условиях исследуемого объекта. Как бы там ни было, температура воздуха при проведении проверки не должна опускаться ниже тех же 5˚С.

Воздушный компрессор для опрессовки систем водоснабжения или отопления

Время выдержки должно быть указанно в проектной документации на объект. Оно не должно быть меньше 5 мин. Если точные параметры не предусмотрены, то время выдержки рассчитывается, исходя их толщины стенок трубопровода. Например, при толщине до 50 мм, проверка под давлением длиться не менее 10 мин, при толщине свыше 100 мм – не менее 30 мин.

Испытания пожарных гидрантов и магистралей водоснабжения

Гидрант – оборудование, отвечающее за быстроту устранения пожарных воспламенений, поэтому оно должно всегда находиться в рабочем состоянии. задача пожарных гидрантов – обеспечить оптимальное количество воды для борьбы с пожаром на его начальном этапе.

ОБЩИЕ ПОЛОЖЕНИЯ

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Общие требования к методам испытаний на герметичность — по ГОСТ 24054-80 . Для соединений трубопроводов применяют следующие основные методы испытаний на герметичность: гидростатический, манометрический, пузырьковый, масс-спектрометрический и галогенный.

Для ориентировочной оценки границ применимости этих методов служат диапазоны пределов индикации, приведенные на чертеже.

Диапазоны пределов индикации потока, при натекании атмосферного воздуха через стык вакуумированного соединения для следующих методов испытаний на герметичность: 1 — пузырьковый; 2 — гидростатический без применения специальных индикаторов; 3 — гидростатический с применением специальных индикаторов; 4 — манометрический газовый; 5 — манометрический жидкостный; 6 — галогенный; 7 — масс-спектрометрический.

СНиП и меры безопасности

Опрессовка трубопровода водой либо воздухом регламентируется строительными нормативами:

  • СНиП 3.05.01-85 посвящен коммуникационным сетям;
  • СНиП 3.05.04-85 – наружным магистралям;
  • СНиП 41-01-2003 – работе отопительных и вентиляционных систем.

В этих документах указан порядок проведения гидравлического тестирования, прописаны технологические схемы этого процесса и правила безопасности.

Самым главным является контроль за показателями давления во время тестирования. При их избыточной величине возможно разрушение деталей магистрали. Чтобы застраховаться от этого, стоит использовать опрессовщик со специальным ограничителем.

Практически любое вмешательство в водоснабжающие и отопительные системы подразумевает, что после этого будет проведена опрессовка. Она позволит выявить все слабые места, которые визуально отыскать невозможно.

Как проверить прочность

Для того чтобы проверить прочность, необходимо в магистрали создать усиленное проверочное давление и выдержать его не менее 10 минут

Обратите внимание на то, что при выдержке не допускается снижение давления. Обычно проверка нарушается, если давление уменьшается больше чем на 0,1 МПа

Как только закончится время, проверочное давление необходимо снизить до стандартного показателя и поддерживать при помощи подкачки воды, делается это непрерывно.

Затем выполняете осмотр всей конструкции, чтобы выявить повреждения. В случае если не обнаружите дефектов, нужно выполнить повторное испытание на прочность. Если при визуальном осмотре вы обнаружите деформации в магистрали, необходимо их устранить и сделать повторную диагностику. Стоит отметить, что гидравлические испытания трубопроводов по СНиП не могут длиться менее 10 минут.

Заключение

Результатом опрессовки должны стать данные манометра, подключенного к проверочному комплексу и трубам. Специалисты снимают показатели давления в контурах до начала процесса испытания. Как правило, опрессовка труб длится порядка 8-10 часов, после чего вновь снимаются показания с манометра. Хорошим результатом будет нулевая разница между двумя показаниями прибора, но это бывает редко. Минимальные отклонения также допустимы, но и при большой разнице не стоит сразу переделывать трубопровод. Возможно, изменения в показателях давления были вызваны другими причинами, не связанными с качеством герметизации в контуре.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
