Как найти скрытую проводку в стене самостоятельно без прибора

Типы индикаторов

Детекторы делятся на несколько разных типов. Их классифицируют по принципу действия, механизму, применяемому для оповещения пользователя при обнаружении проводов, и так далее. У каждого приспособления есть свои преимущества и недостатки.

Рассмотрим их ниже:

  1. Электростатический индикатор скрытой проводки используется для поиска электрического поля, формируемого напряжением на проводах. Из достоинств выделим простоту схемы и возможность обнаружения тока на больших расстояниях. Минусы — возможность работы только в сухой среде, а также наличие напряжения в сети, чтобы зарегистрировать проводку.
  2. Электромагнитный прибор фиксирует электромагнитное поле, создаваемое током, движущимся по проводам. Схема детектора максимально проста, позволяет добиться высокой точности. Недостаток аналогичен электростатическому аналогу: проводка должна быть под напряжением, при этом подключенная нагрузка — не ниже 1 кВт.
  3. Индуктивный индикатор — по сути, обычный металлоискатель. Такое устройство самостоятельно создает электромагнитное поле, а затем фиксирует его изменения. Главное преимущество — нет необходимости в напряжении. Из недостатков — сложная схема и возможность ложных срабатываний, поскольку детектор будет фиксировать любые металлические изделия.
  4. Комбинированный индикатор — заводские модели, в которых заложены разные принципы работы. На фоне высокой точности, чувствительности и эффективности единственным недостатком является большая стоимость.

Электростатические приборы

Искатели данного типа регистрируют наличие электромагнитного поля, исходящего от проводов, к которым подключено напряжение. Это довольно простой прибор, который несложно собрать своими руками (схема устройства будет приведена в заключительном разделе). Заметим, что практически все недорогие детекторы работают по этому принципу.

Детектор Е121

Особенности детекторов электростатического типа:

  • учитывая, что прибор реагирует на электромагнитное излучение, для обнаружения проводки требуется, чтобы она не была обесточена;
  • при работе с детектором необходимо подобрать оптимальный уровень чувствительности. Если он низкий, могут возникнуть сложности с обнаружением глубоко расположенной проводки, при максимальном уровне велика вероятность ложного срабатывания;
  • сырые стены или наличие в них металлических конструкций делают поиск проводки практически невозможным.

Учитывая невысокую цену, простоту и эффективность (за исключением небольших ограничений), приборы с электростатическим принципом действия пользуются популярностью даже у профессиональных электриков.

Электромагнитные искатели

Этот тип сигнализаторов позволяет обнаружить исходящее от проводов электромагнитное возбуждение, если к ним подключена нагрузка. Точность и эффективность электромагнитных искателей проводки значительно выше, чем электростатических.

Электромагнитный сигнализатор

У этих приборов имеется характерная особенность, заключающаяся в том, что для гарантированного определения трассы проводки к ней необходимо подключить нагрузку, мощность которой не менее одного киловатта, что в большинстве случаев не вызывает сложности.  Например, сделать это можно, подключив к соответствующей линии электросети электрический чайник (не забыв наполнить его водой).

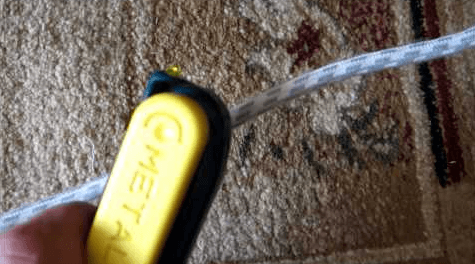

Детекторы металла

В тех случаях, когда подключить напряжение к проводке или нагрузку к ней не представляется возможным, используют металлодетекторы. Принцип действия этих устройств построен на том, что металл, попадая в электромагнитное поле, вызывает в нем возмущения, которые фиксируются прибором.

Модель PMD 7 производства компании Bosch

К особенностям этого класса приборов следует отнести то, что они реагируют на любой металл, находящийся в стенах. То есть помимо проводки, детекторы будут срабатывать при обнаружении арматуры, шурупов, гвоздей и т.д.

Пассивные детекторы (приемники излучения)

Такие детекторы проводки реагируют на электрическое или магнитное поле провода. Они нечувствительны к обесточенной проводке. Также бесполезно искать с их помощью проводку с постоянным током.

Комбинированные искатели

Приборы данного вида представляют собой многофункциональные устройства – мультидетекторы. Они могут комбинировать несколько принципов поиска срытой в стене проводки, что существенно расширяет сферу применения и повышает эффективность.

В качестве примера можно привести модель TS-75, показанную на фотографии ниже. Это устройство соединяет в себе функции металлодетектора и электростатического искателя.

Фото: TS-75 – надежный и недорогой мультидетектор проводки

«Народные» способы, которые не работают

Поиск компасом

Некоторые ошибочно предполагают, что если поднести компас к предполагаемому месту с кабелем, то магнитная стрелка укажет на него. Однако в домашних условиях просто невозможно создать магнитную индукцию такой силы, чтобы компас показал кабель. Максимум, это вы сможете узнать расположение сторон света, ну или отыскать спрятанные сокровища капитана Флинта:)

Поиск смартфоном

Некоторые разработчики предлагают превратить ваш смартфон в металлодетектор с помощью своих «чудо» приложений. Для этого в телефоне всего лишь должен быть установлен магнитный датчик (у нас такой есть). iCHIP решил заморочиться и проверить популярные приложения для поиска металла. Испытывали в том же месте, что и металлоискателем. Вот, что получилось:

Как видите показания «детектора» на пустом месте и в месте реального прохождения проводки практически не изменились, хотя показатель должен был стать 0.02 — 0.03 мТ. То же самое произошло и с другими приложениями. Из этого делаем вывод, что поиск проводки смартфоном с помощью приложений довольно сомнительное занятие.

ТВ вместо монитора: сокращаем задержки в обновлении изображения Правильно округляем в Microsoft Excel

Люди которые постоянно в силу своей профессии или в какой-то период своей жизни вынуждены заниматься капитальной переделкой помещений, зачастую сталкиваются с необходимостью провести определенные работы по монтажу новых коммуникаций без ущерба существующим.

Например вам нужно насверлить множество отверстий, не повредив проводку, или просто забить гвоздь или проштробить стены, не задев арматуру и т.п. Чтобы решить эти проблемы, приходится либо приглашать специалистов с профессиональными приборами, либо самому приобретать эти инструменты, которые стоят значительных сумм. Так например, цена на профессиональный мультидетектор Hilti PS 38 в некоторых интернет магазинах превышает 70 000 рублей.

Компания Vayyar с помощью своего сканера и приложения к смартфону под названием Walabot DIY, предлагает решить эту проблему за относительно небольшие затраты.

Благодаря этому сканеру вы легко сможете обыкновенным смартфоном найти не только проводку за стеной, но и любые коммуникации залегающие на глубине до 10см (пластиковые и металлические трубы, профиля, деревянные балки, арматуру и многое другое).

Ознакомившись с роликами можно подумать что все это некоторый рекламный трюк, однако устройство реально работает. Просто компания применила технологии, которые ранее использовались в медицине в иной сфере деятельности, и сделала это грамотным образом.

Walabot DIY не просто издает какой-то звук или сигналит загоревшейся лампочкой о том, что за штукатуркой находится проводка. Вы визуально на экране своего смартфона в режиме реального времени сможете найти и увидеть расположение проводов, труб, арматуры и других коммуникаций.

Когда нужно отыскать скрытую проводку

Поиск скрытой проводки необходим при обрыве проводов, а также при переносе розеток

Поиск проложенного в стене кабеля выполняют в таких ситуациях:

  • Выполнение капитального ремонта с перепланировкой помещения. Чтобы не повредить провода, нужно знать место их расположения.
  • Смещение имеющихся точек питания в другие места для более удобного расположения техники, светильников.
  • Обрыв проводки в одной из зон комнаты. Здесь нужно отыскать проблемное место и устранить неполадку.

На случай полной замены старой проводки на новую также нужно отыскать кабель, чтобы не пересечься с ним при прокладке новых штроб или при необходимости уложить в имеющиеся каналы другие провода.

Все о самостоятельном поиске скрытой проводки

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

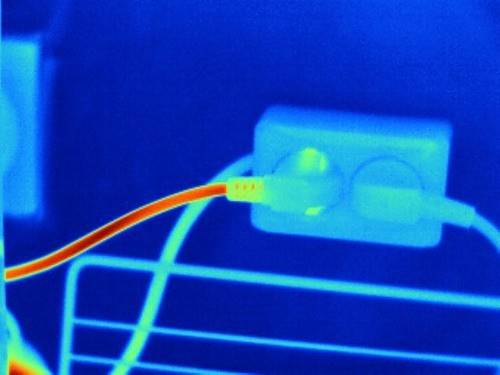

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если брать профессиональный мультидетектор, придется отдать до 90 000 рублей. Однако, подойдет китайский за копейки и грошовый транзистор типа КП103А.

Смартфон. Вопрос, как найти скрытую проводку в стене решает ряд приложений. Приведем в пример Walabot DIY. Это приложение распознает неоднородность структуры стен. Значит, можно найти и провода, и трубы, профиля, арматуру и деревянные балки.

Главное, чтобы глубина их залегания не превышала 10-ти сантиметров. На экран передается расположение кабелей, проводов, труб и прочих включений в стены. Приложение бесплатное. Есть и платные версии надстроек к программе телефона.

Индикаторная отвертка. На стандартную похожа внешне, но не функционально. Металлический штырек индикаторной отвертки служит проводником. В ручку отвертки встроен индикатор. Для сигнализации в прибор вмонтирован светодиод.

Как найти проводку в стене индикаторной отверткой? Шлицом инструмента проводят по поверхностям. Засекая напряжение, отвертка дает не только световой, но и звуковой сигнал.

Альтернативой работе с электро-аппаратами является поиск проводки без приборов. Методы сводятся к осмотру стен и строительных схем:

Избавление от обоев – первый ответ на вопрос, как найти проводку в стене без прибора. Эффективен метод лишь при нахождении кабелей в штробах. Это выдолбленные в стенах выемки, замазанные цементным раствором. Следом укладки проводки становятся неровности на стенах.

Их и стоит высматривать, сняв финальное покрытие. Это к месту вр время ремонта. Впрочем, при 100-процентном оштукатуривании стен штробы могут остаться незамеченными.

Ориентация по карте электропроводки. Такая имеется у застройщика, часто выдается вместе с техпланом жилья. Впрочем, веры карте электропроводки мало. Обычно, на ней отражен норматив расположения проводов параллельно потолку на 15 сантиметров ниже него, а не реальная картина нахождения сетей.

Так, в панельных зданиях проводку часто кидают напрямую меж распределительными коробками, то есть по диагонали. Если на карте указано иначе, жизненную схему не стоит выкидывать из внимания.

Напоследок рассмотрим еще один альтернативный метод поиска проводки и даже разрывов в ней

Последнее важно при уже поврежденных кабелях. Обнаружение места поломки позволит вскрыть ограниченный участок стены, а не «перелопачивать» ее всю

Воспользуемся прибором собственной сборки.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения  кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

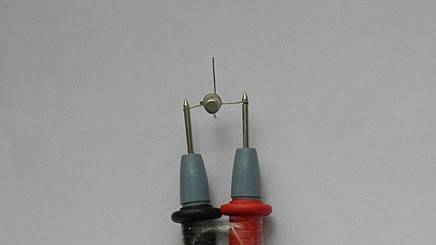

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Как найти скрытую проводку в стене с помощью приборов?

Самым простым и недорогим прибором, который можно использовать при поиске скрытой проводки, является китайская индикаторная отвертка.

Ее плюс в том, что можно быстро найти, где в стене проходит электрический кабель. Я не буду вам подробно расписывать, как ею правильно пользоваться, а лучше посмотрите видео, в котором наглядно все показывается.

Так же можно воспользоваться профессиональными приборами, которые могут с высокой точностью определить место, расположения кабеля в бетонной стене. Плюсом таких приборов является в том, что они могут находить электропроводку в стене, даже если она будет не под напряжением.

Самым известным и популярным среди электриков, является сигнализатор E-121 «Дятел». Он может обнаружить проводку в стене на глубине до 7 см.

Что из себя, представляет данный прибор, и как он работает, вы можете посмотреть в видео ниже.

Но что делать, если денег на покупку дорогих приборов нет? То можно использовать самодельный прибор, сделанный на базе простого мультимера, который сейчас есть почти в каждом доме.

Стоимость таких приборов невелика, поэтому может каждый позволить себе купить. Но это еще не все, нужно к нему сделать еще приставку, чтобы искать скрытую проводку. Для этого нам нужен полевой транзистор, смотрите на фото ниже, как он выглядит.

Цена их также не большая в пределах 10-20 рублей, которые вы можете купить на радио-рынке, или в соответствующем магазине. На фото ниже вы увидите его цоколевку (расположения его выводов).

Далее нам нужно мультиметр переключить в режим измерения сопротивления, а выводы полевого транзистора, стока и истока, нужно присоединить к щупам мультиметра (полярность подключения не имеет значения). Смотрите на фото ниже.

Щупы для удобства можно обмотать скотчем, чтобы они не распадались в руках при поиске проводки. Таким образом, у вас получился простой и чувствительный прибор для обнаружения скрытой проводки.

Как работает такой прибор? Когда полевой транзистор находится далеко от проводки, то его сопротивление будет примерно несколько сотен Ом. Но когда транзистор приблизится к электропроводке, вокруг него создастся электромагнитное поле, то сопротивление полевого транзистора резко увеличится.

Вот по таким признакам собственно и определяют наличие скрытой проводки в стене. Чтобы добавить чувствительности к такому прибору, нужно к выводу «затвор» припаять кусочек медного провода диаметром 0,4-0,5 мм, и длиной 5-10 см, можно его свернуть в виде катушки.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

  1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки. В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
  2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока. Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно. Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.
